BISO – SOJAFLEX PER CLAAS VARIO
TESTATA DI TAGLIO CLAAS VARIO PER LA SOIA CON L’ESTENSIONE BISO SOJAFLEX
Abbiamo significativamente aggiornato l’estensione SojaFLEX per barre CLAAS Vario nel 2019. Nella fotografia qui sotto potete apprezzare il modello più grande disponibile, il SojaFLEX 7.5 metri per la barra vario V750. Grazie alla nostra estensione soia il cliente può trebbiare in modo professionale anche utilizzando la barra originale. Il sistema SojaFLEX BISO consiste in un sistema di taglio FLESSIBILE meccanico.

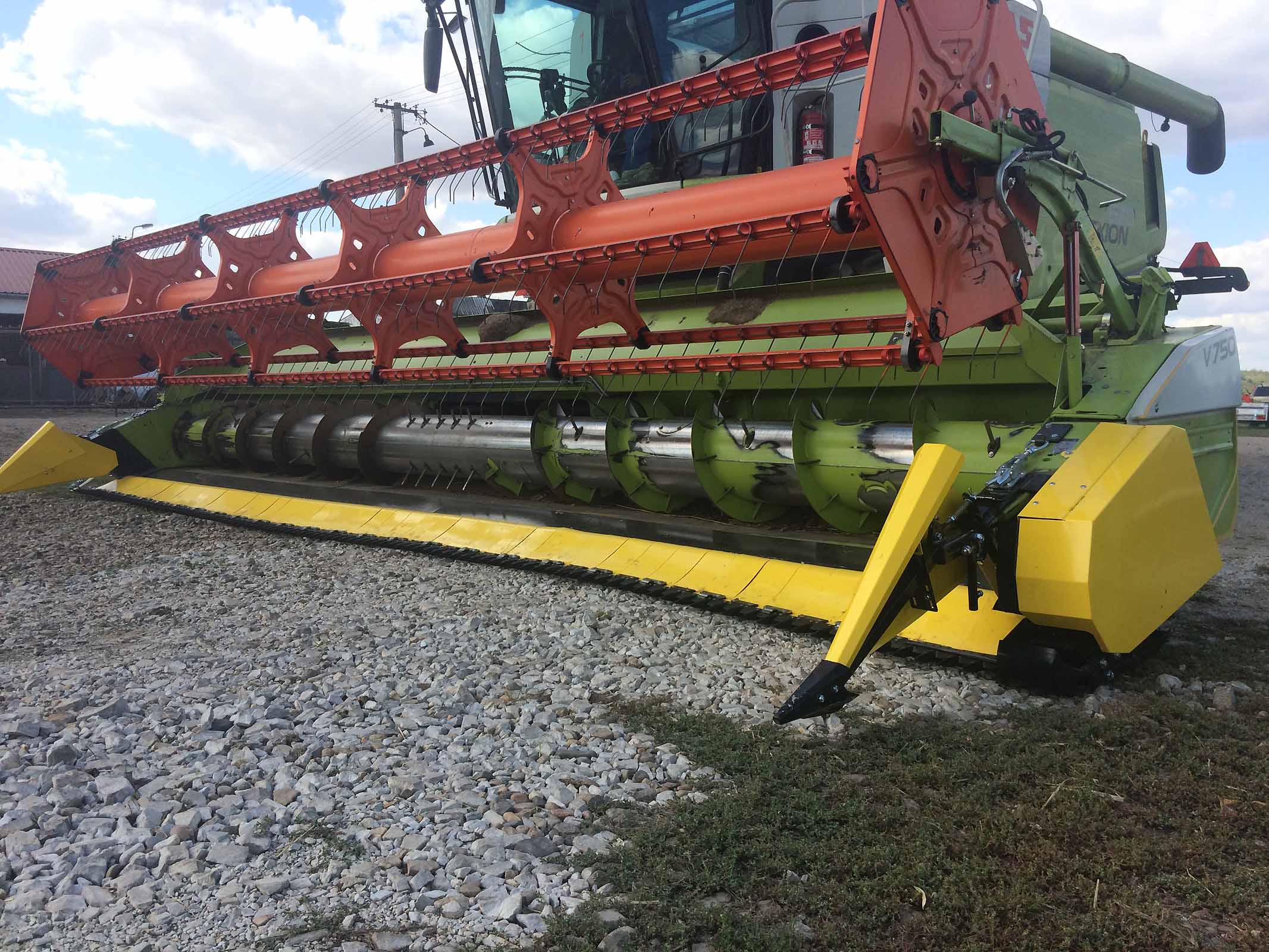

L’estensione soia SojaFLEX BISO da 7.5 metri installata su una barra vario Claas V750. Gli sparticampo lunghi sono totalmente regolabili.

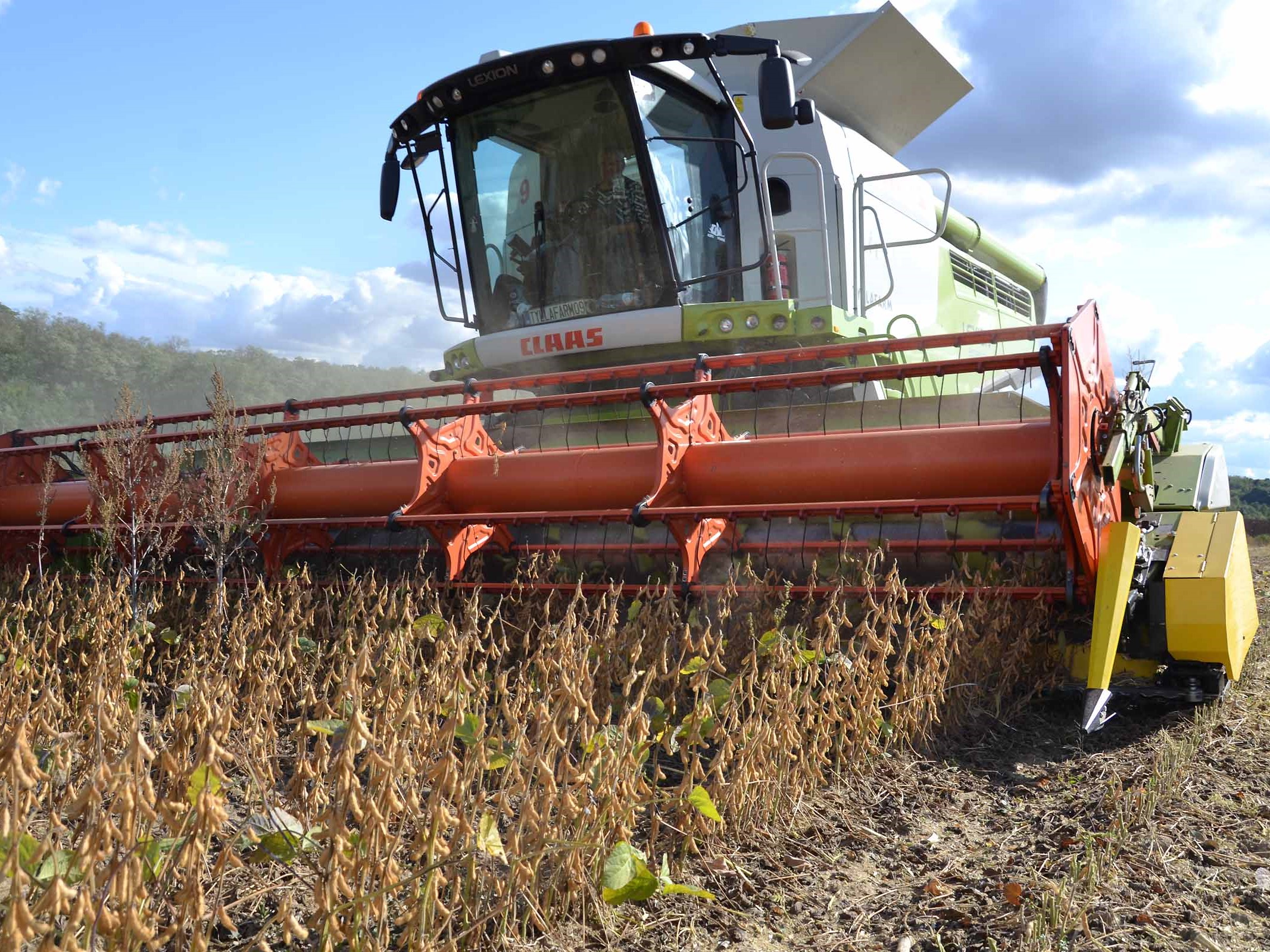

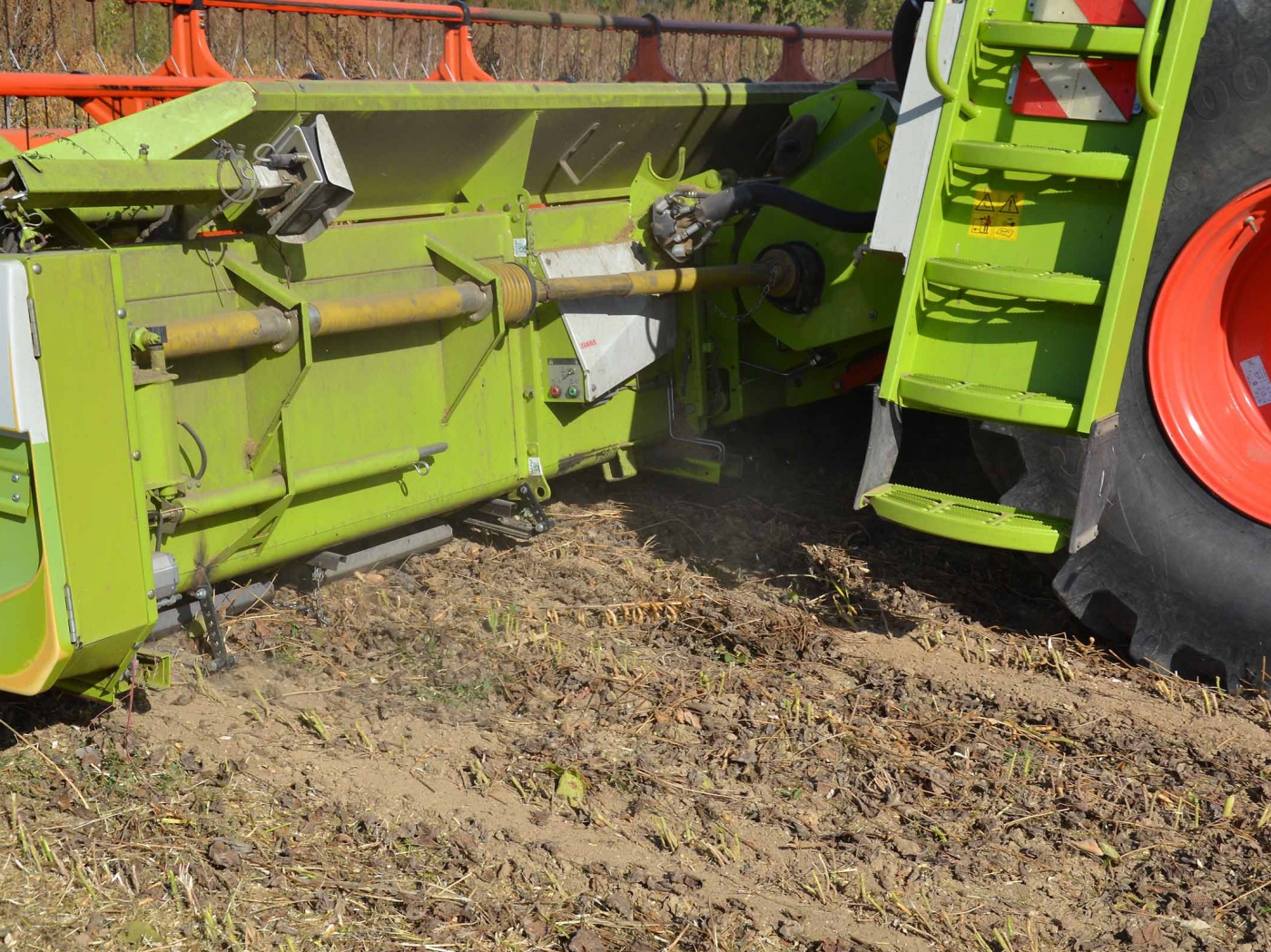

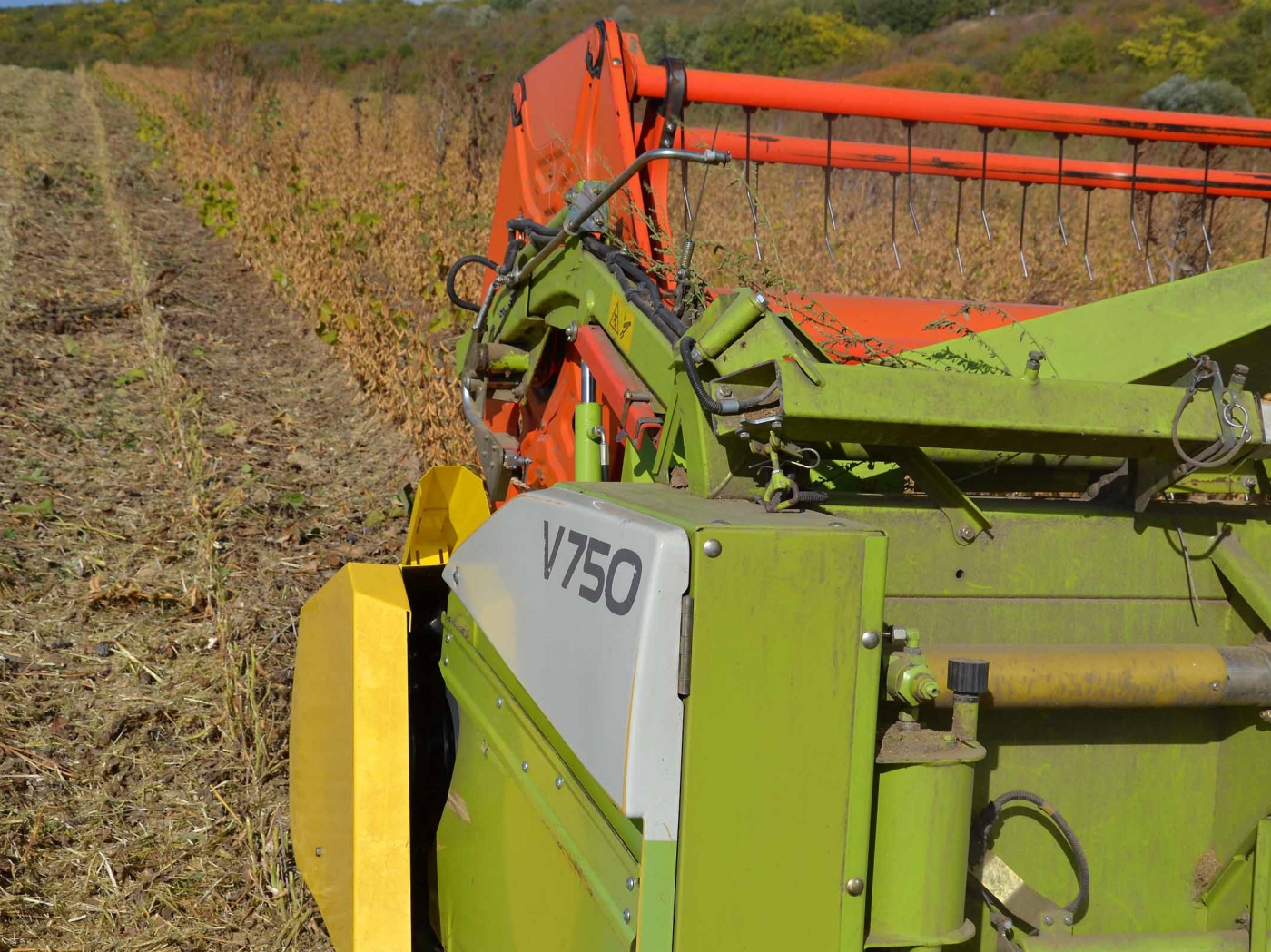

La mietitrebbia CLAAS non è dotata di regolazione dell’angolo di taglio quindi la posizione della testata è fissa. Nella fotografia si può apprezzare la posizione della testata sopra al terreno e la posizione del kit SojaFLEX BISO.
L’estensione SojaFLEX consiste in una lama di taglio FLESSIBILE mossa grazie a numerosi pattini ad azione meccanica. Il trebbiatore è in grado do regolare l’angolo dei pattini tramite gli ancoraggi posti posteriormente alla barra di taglio. Maggiori dettagli verranno mostrati in seguito.

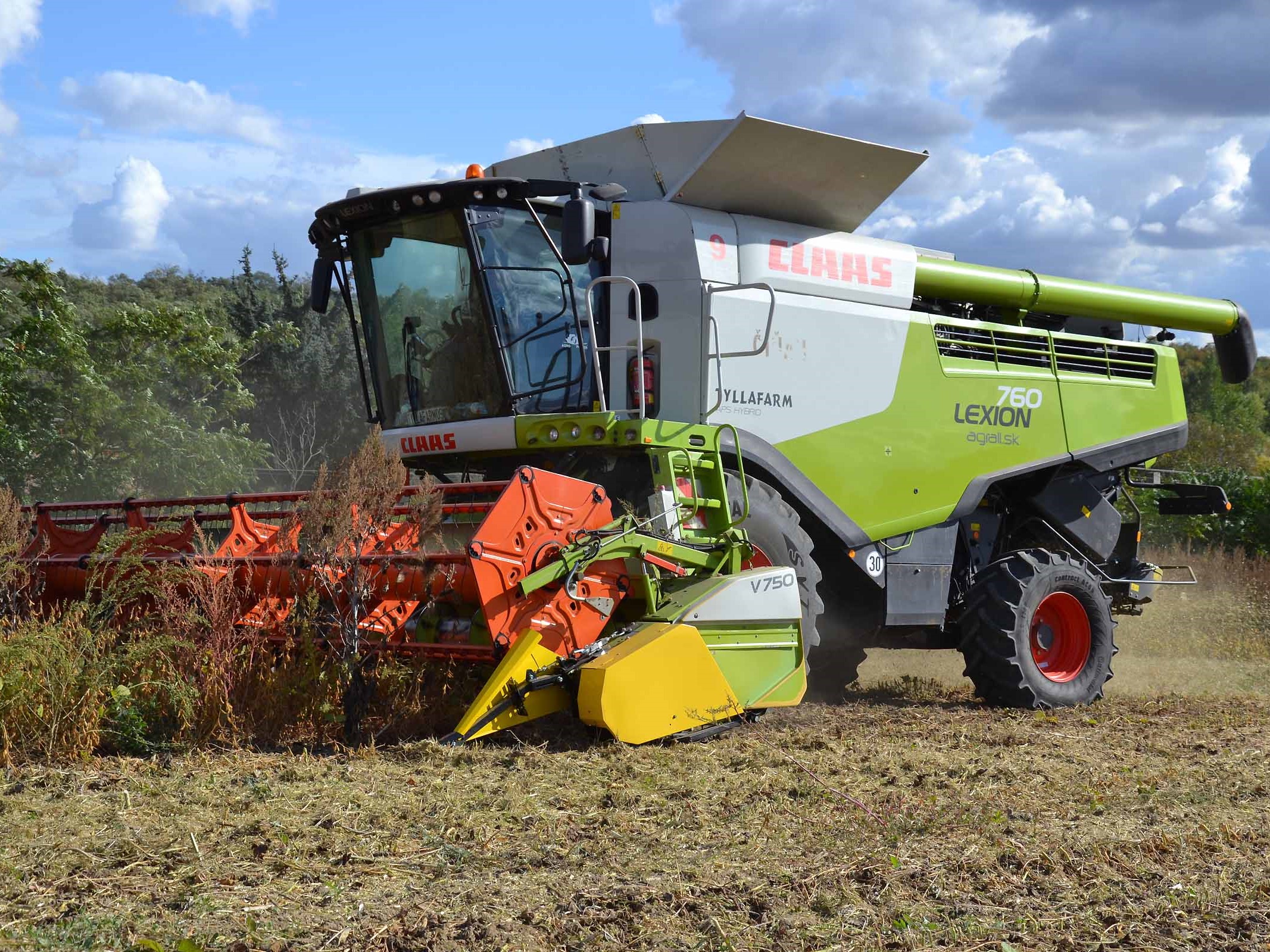

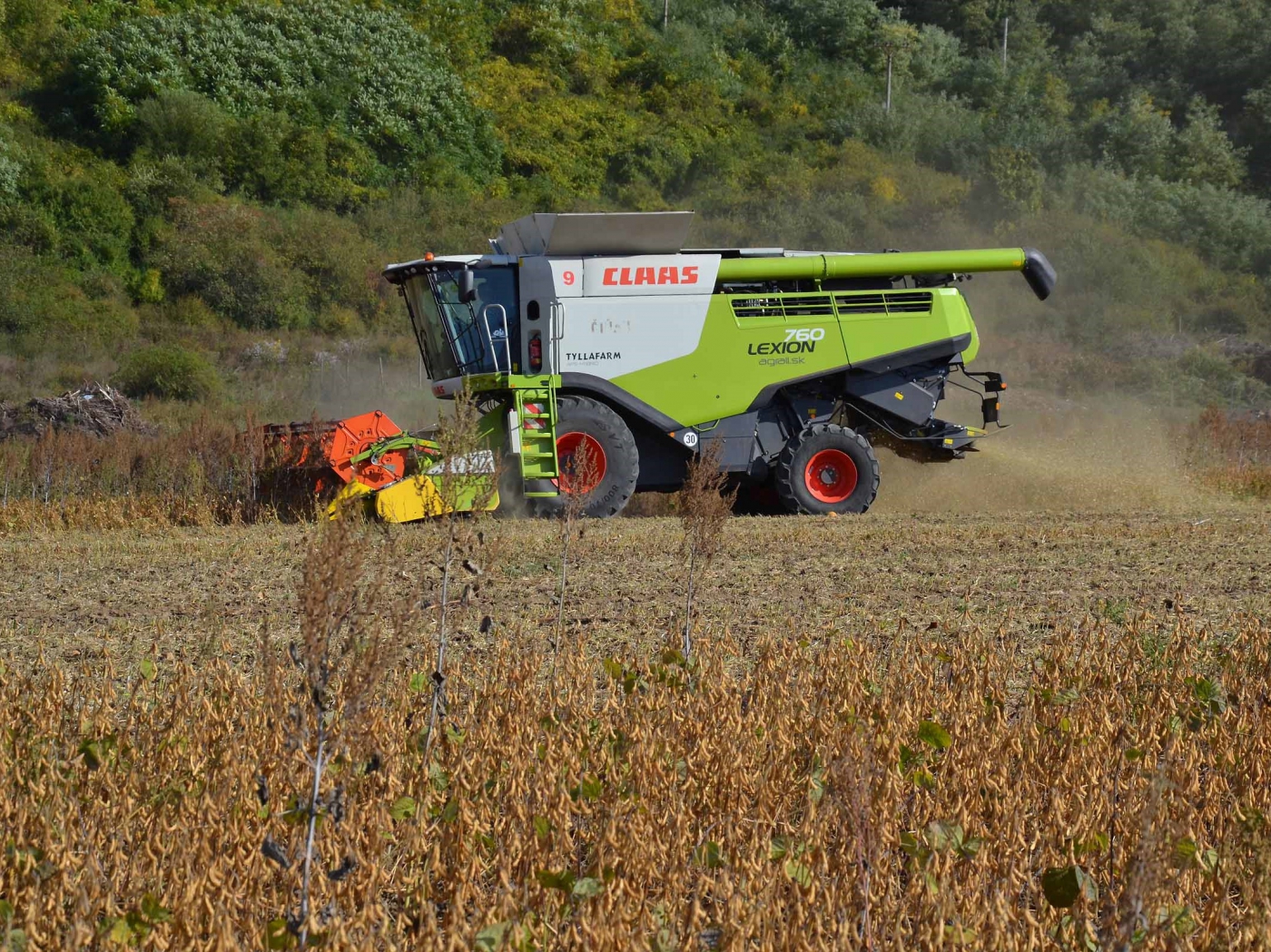

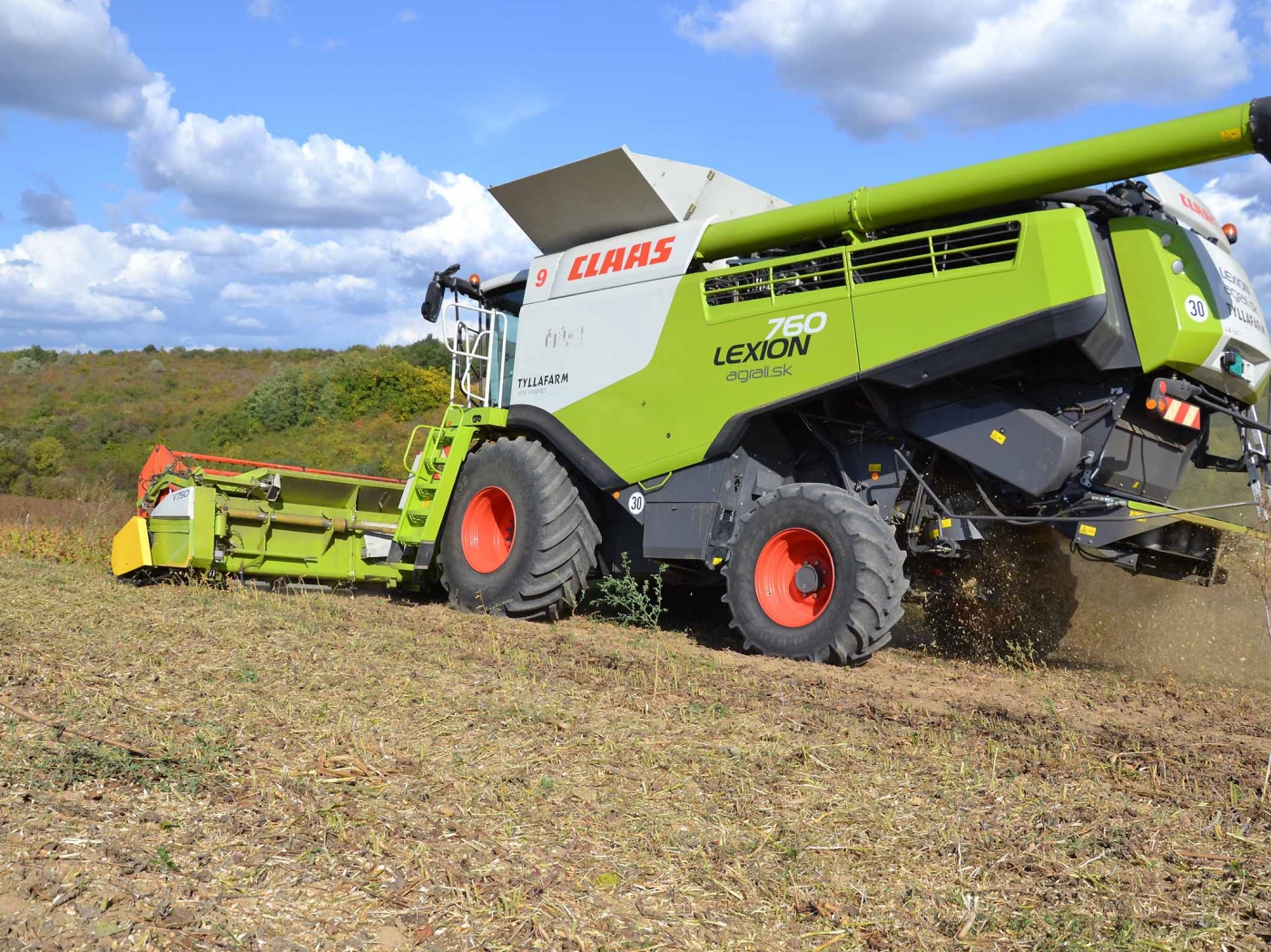

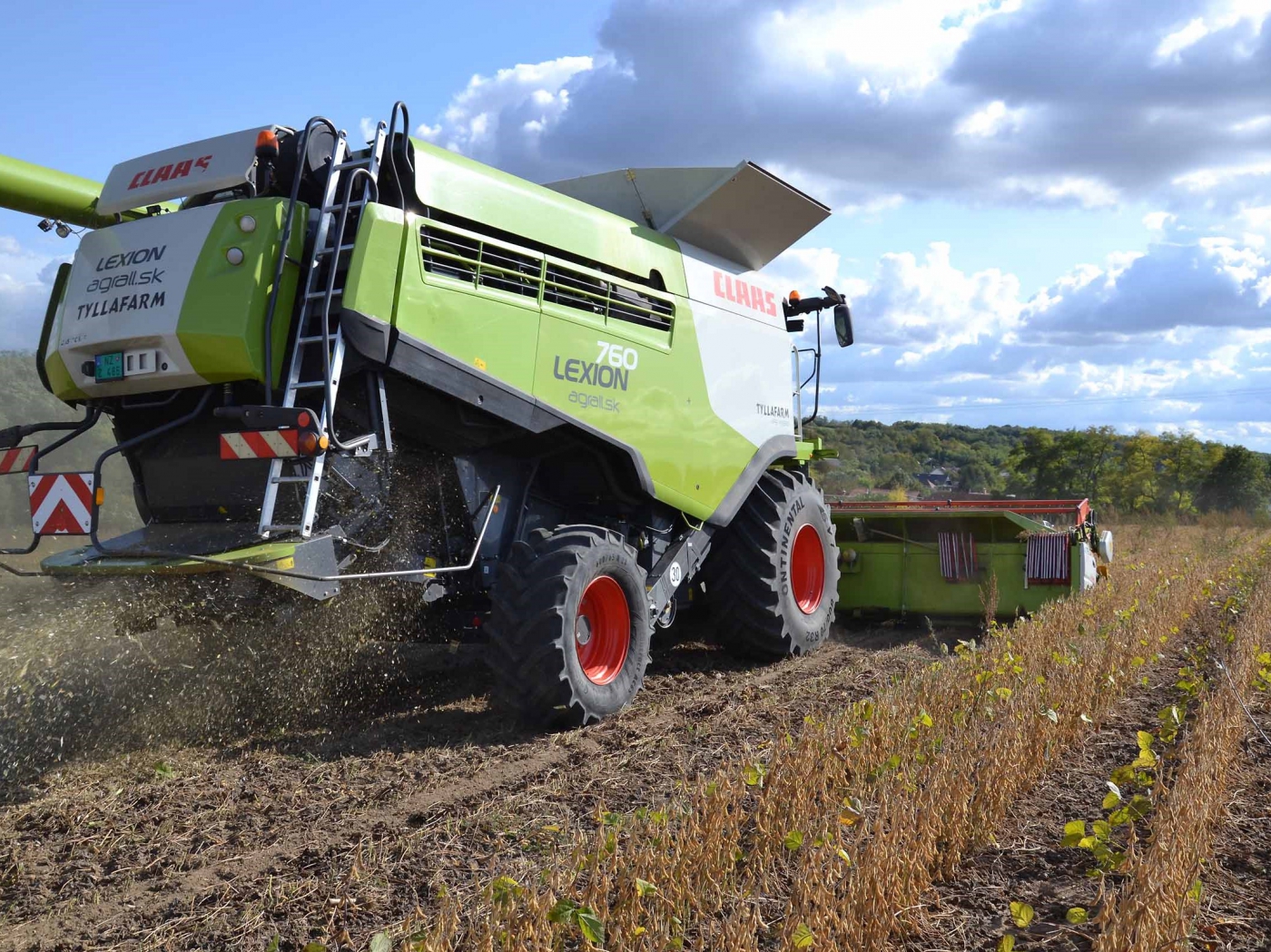

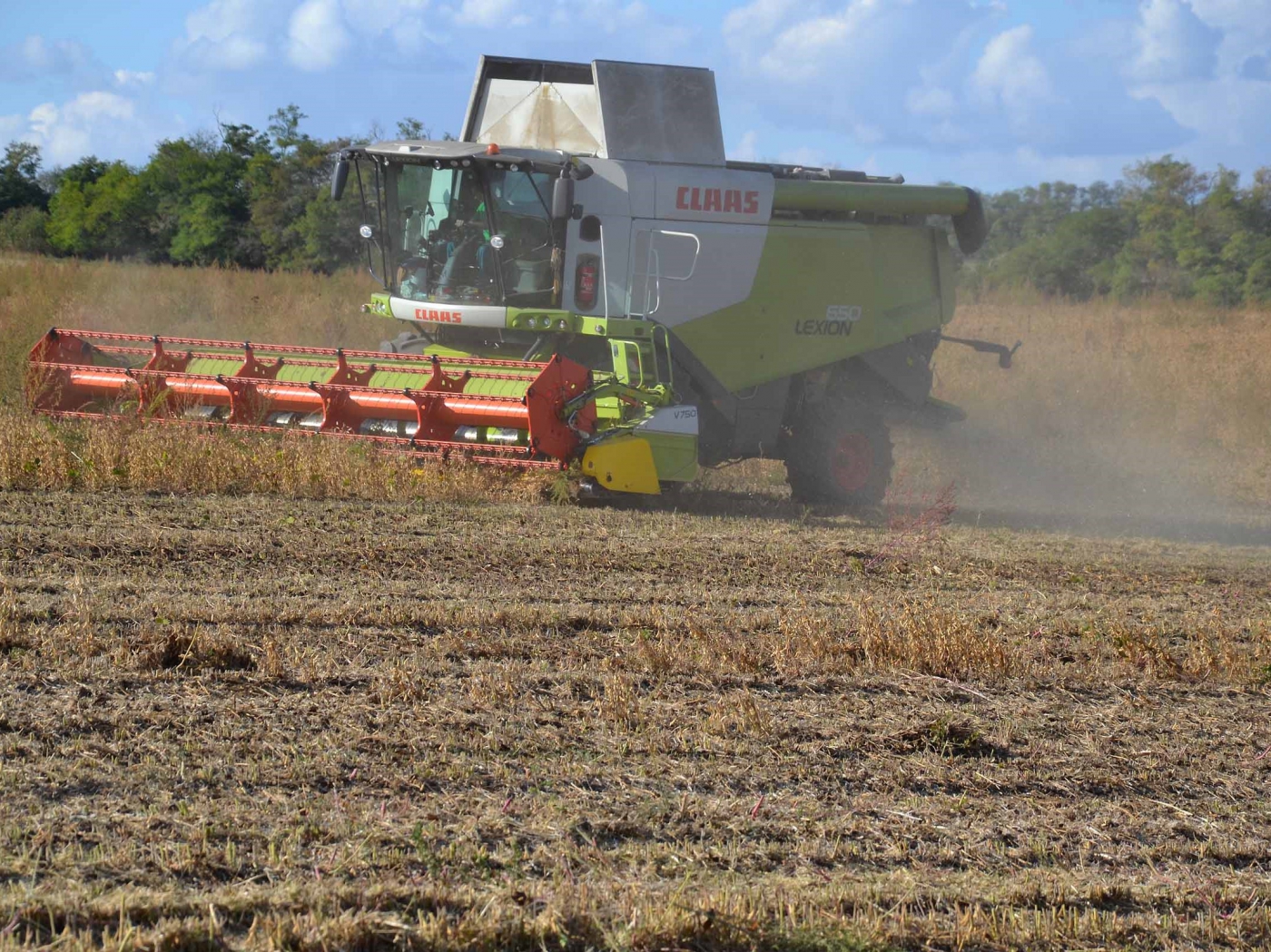

In azione vediamo la Claas Lexion 760. L’estensione SojaFLEX consiste in un sistema di taglio FLESSIBILE, una trasmissione posta sul lato sinistro del kit, propri pattini di livellamento della lama di taglio, una trasmissione BISO, una lama di taglio con denti doppi e sparticampo lunghi.

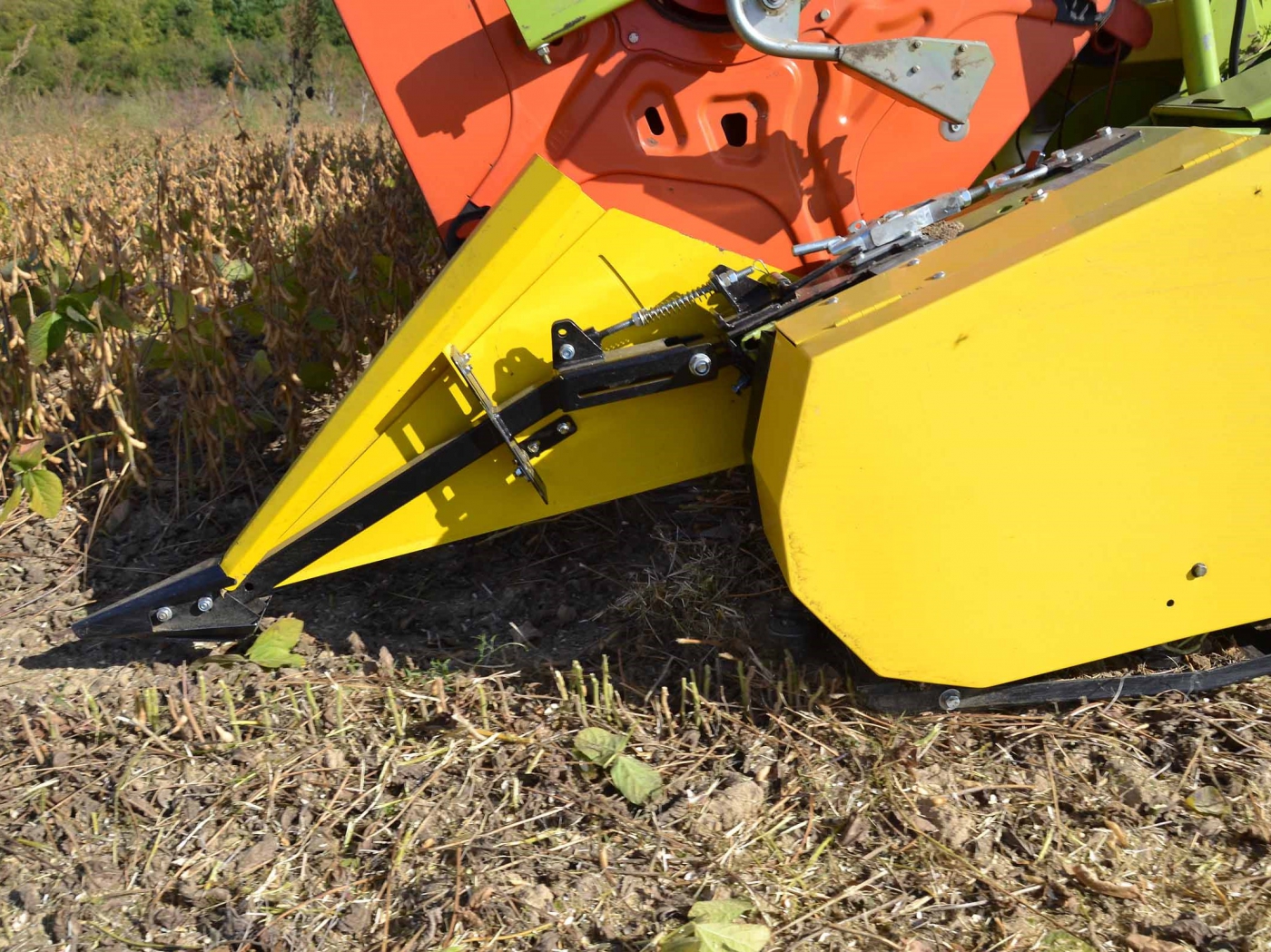

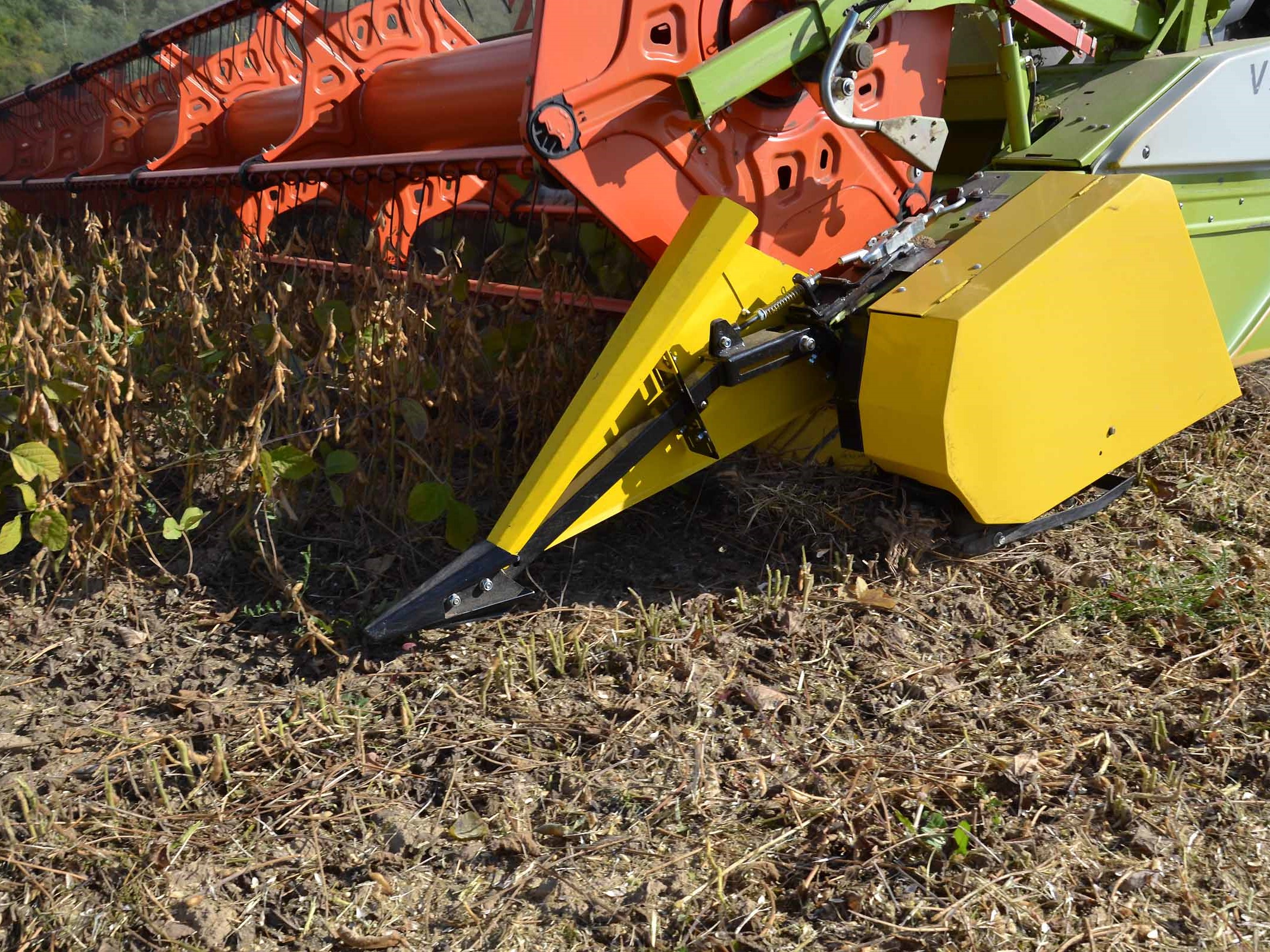

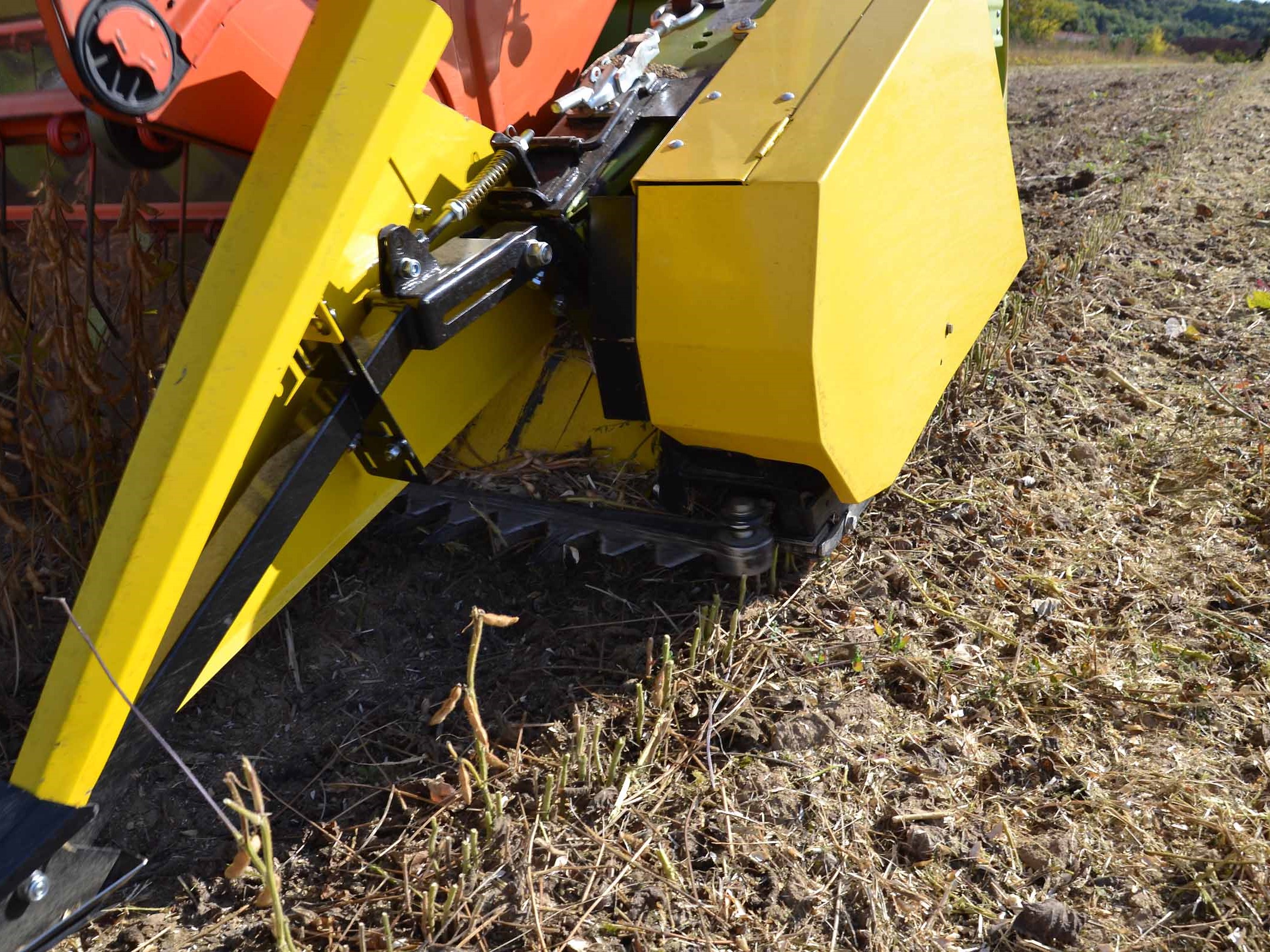

Nella fotografia si possono apprezzare gli sparti campo lunghi sospesi e completamente registrabili, modello 2019. Il trebbiatore ha rimosso parti del kit inclusa la protezione della scatola di trasmissione – un approccio alquanto aggressivo in aree infestate.

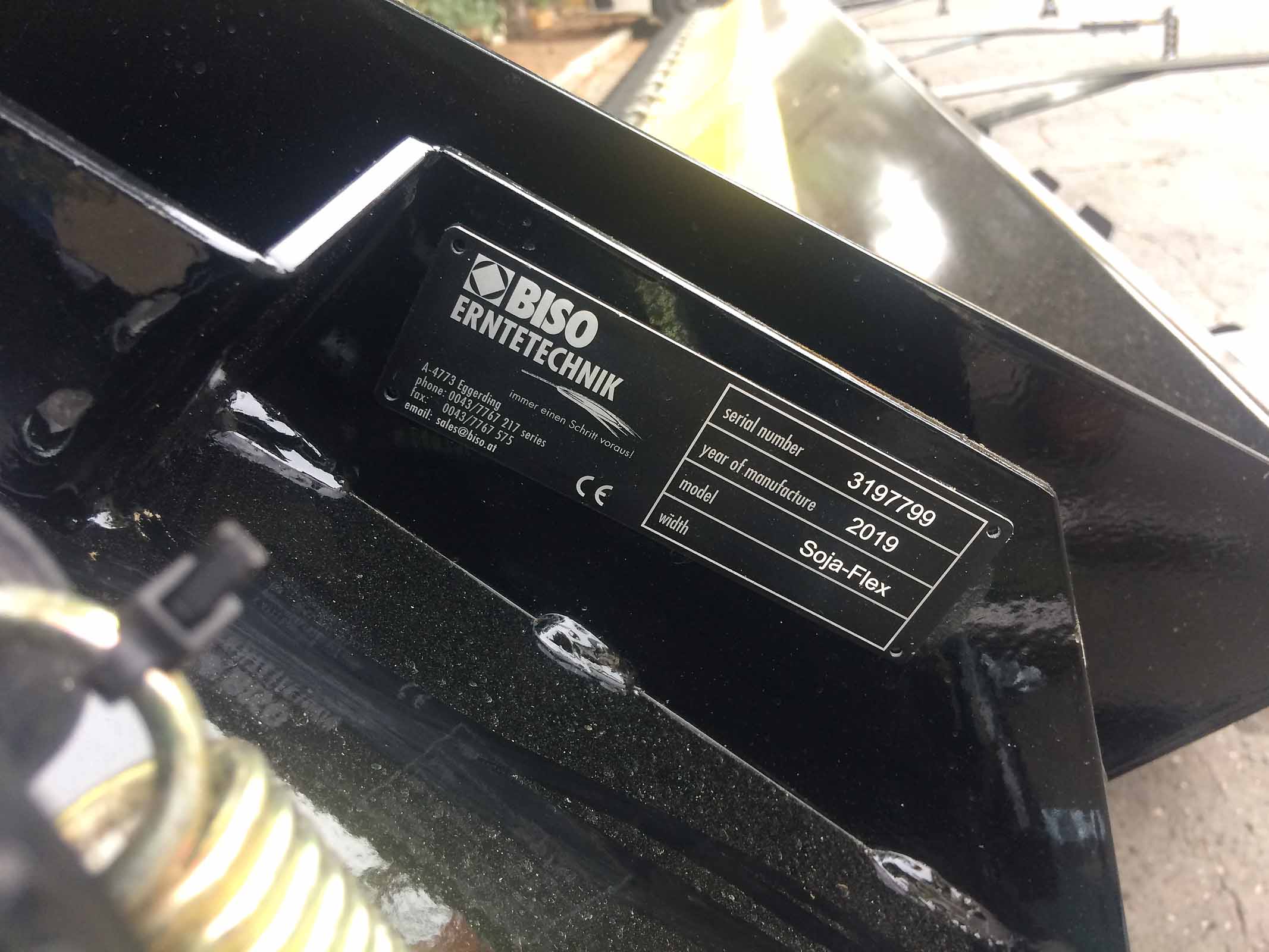

La piastrina identificativa del prodotto BISO sulla parte sinistra del telaio vicino alla scatola di trasmissione.

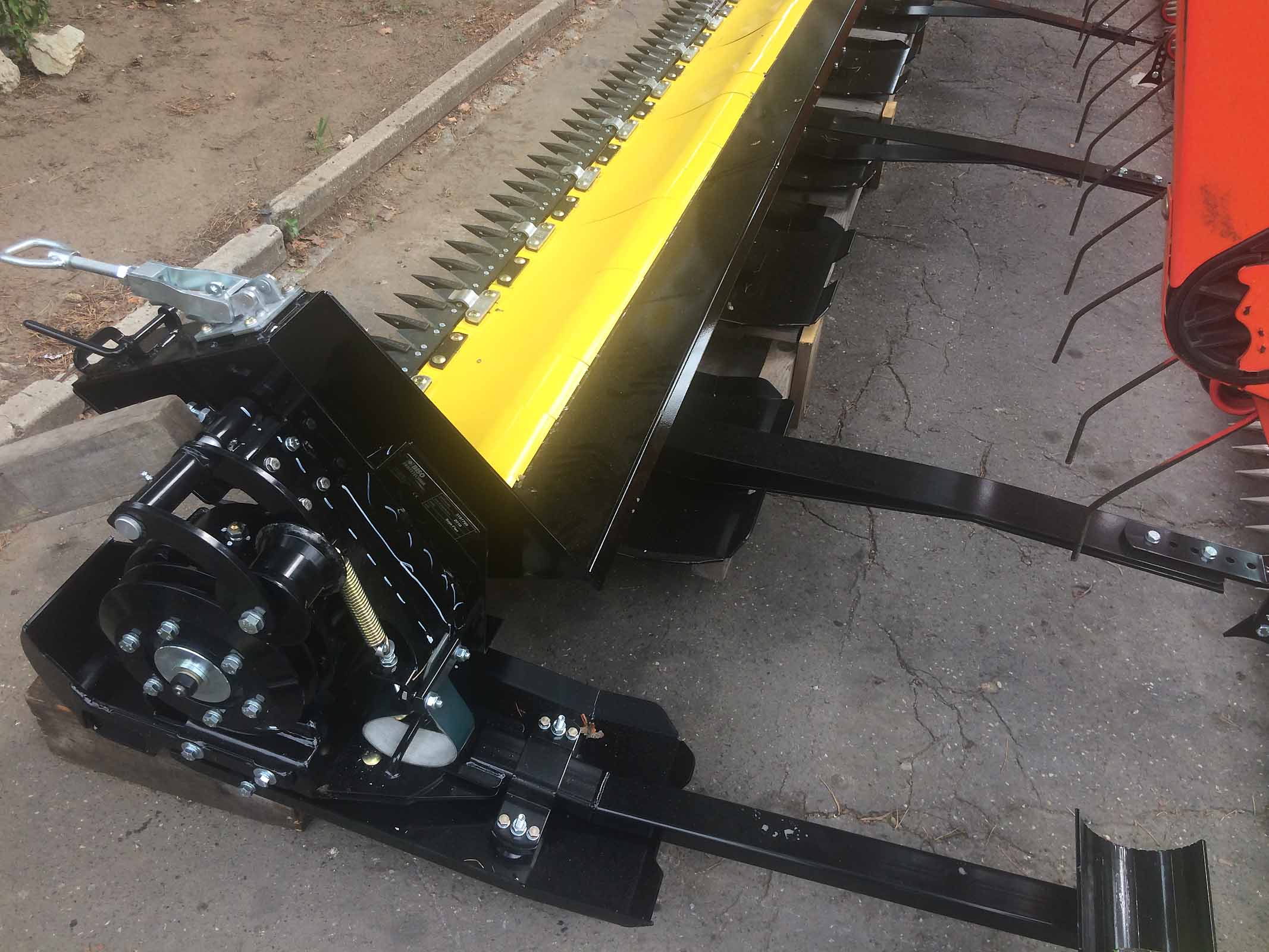

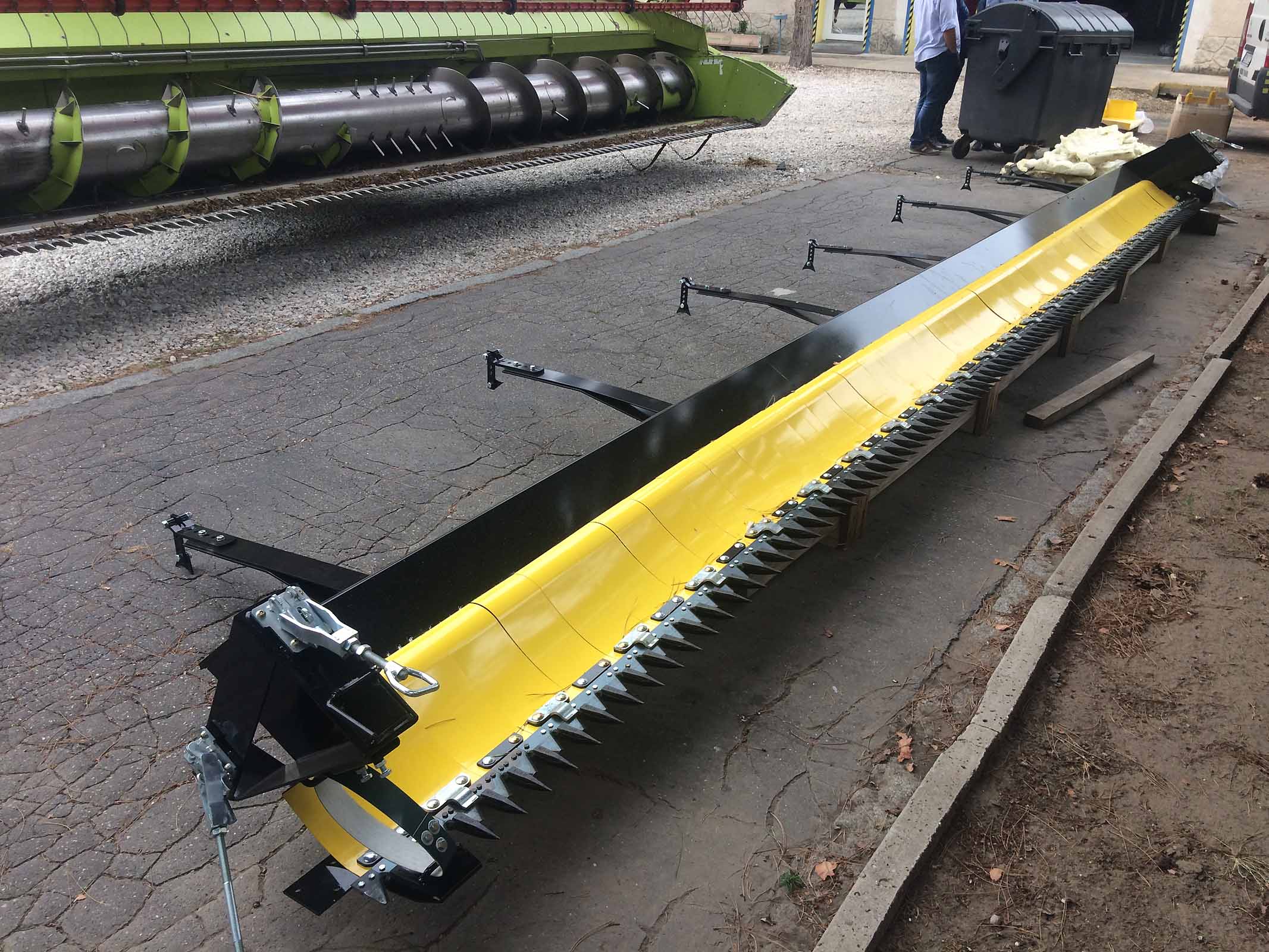

La nuova estensione BISO SojaFLEX 7.5 metri è pronta per l’installazione sulla trebbia.
L’estensione BISO SojaFLEX comprende un modulo FLESSIBILE meccanico e una trasmissione dedicata. Questo significa che sulla estensione sono presenti una scatola di trasmissione, una puleggia, una cinghia e un tenditore. La cinghia di trasmissione è unica per ogni modello di mietitrebbia. L’estensione soia si fissa direttamente alla barra di taglio tramite dei bracci di sostegno che attraversano la parte inferiore della barra di taglio e vengono imbullonati sulla parte posteriore del telaio della barra stessa. In quest’area è necessario saldare piccoli occhielli. Sempre nella parte posteriore della barra è possibile regolare l’incidenza dell’angolo di taglio del modulo flessibile, molto importante per il suo corretto funzionamento.
L’estensione soia ha dei pattini di galleggiamento che agiscono sul sistema flessibile. Il sistema di taglio prevede lame di taglio e denti doppi, una testa di lama ed una scatola di trasmissione BISO. In opzione dal 2020 è altresì disponibile un sistema di taglio Schumacher (lame e denti) utile per clienti che lavorano in terreni sassosi.
Sparticampo lunghi
Gli sparticampo fanno parte del kit. Sono completamente regolabili come si evidenzia dalle fotografie. Dal 2020 il sistema di sospensione è stato modificato per permetterne un movimento più agevole verso l’alto. Gli sparticampo lunghi sono tipici nella soia ma talvolta si incontrano clienti che utilizzano altre tecniche di trebbiatura che dipendono molto dal tipo di soia coltivata.

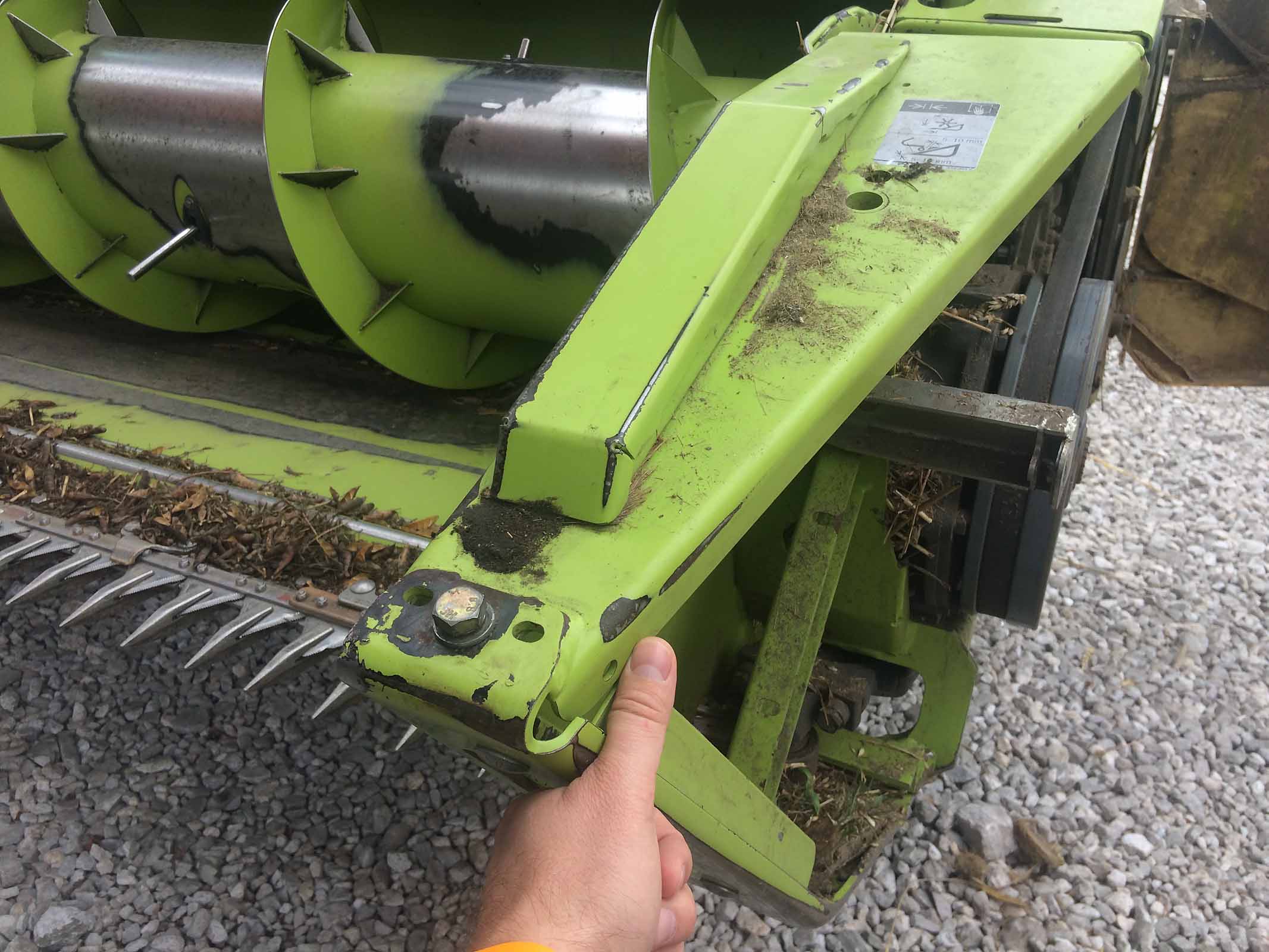

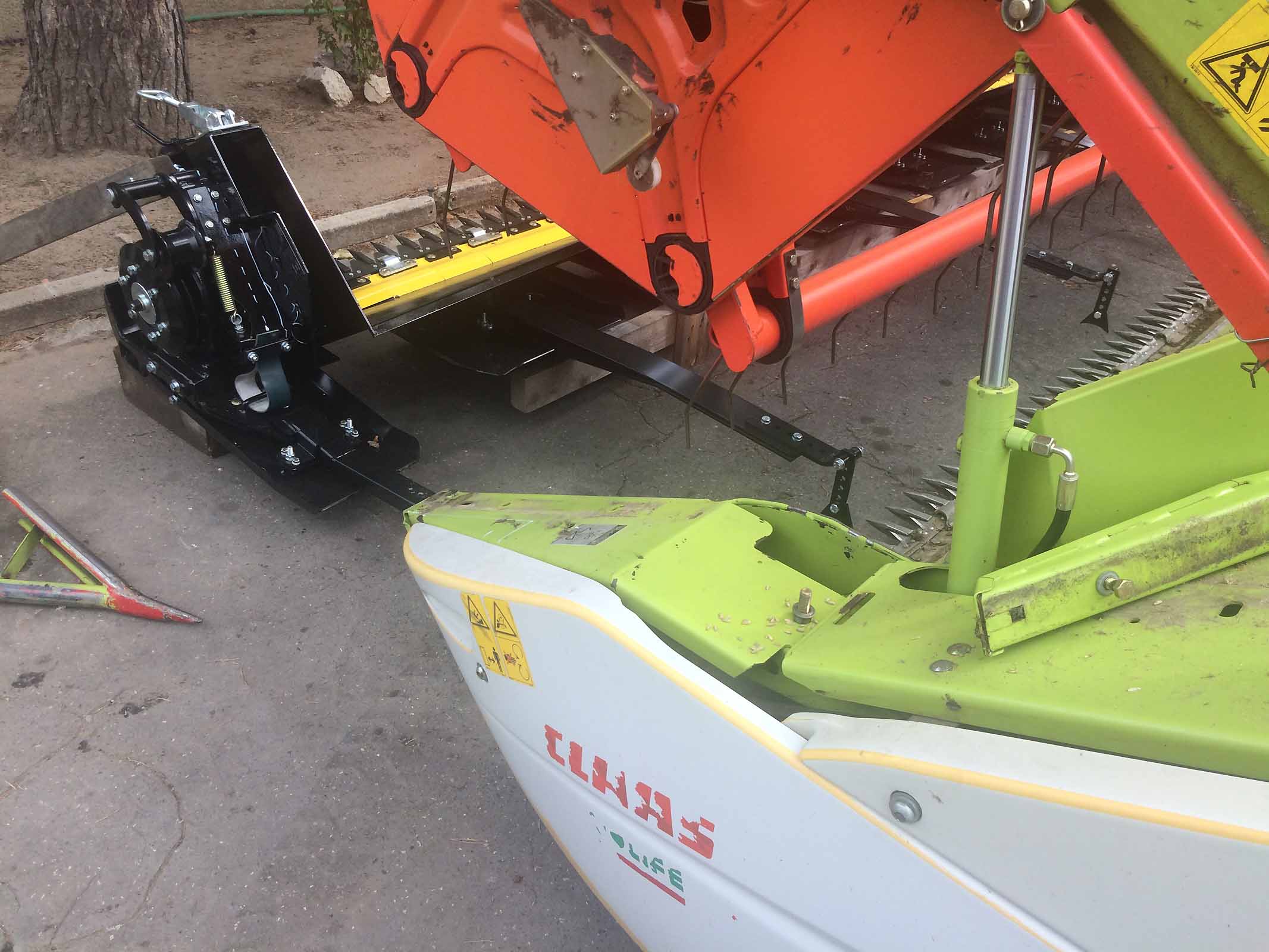

Lato sinistro della barra di taglio vario di CLAAS. Nelle prime versioni, l’installazione del kit soia richiedeva di rimuovere del materiale in questa zona ma dal 2019 abbiamo apportato modifiche al disegno che riduce notevolmente l’intervento sul telaio originale.

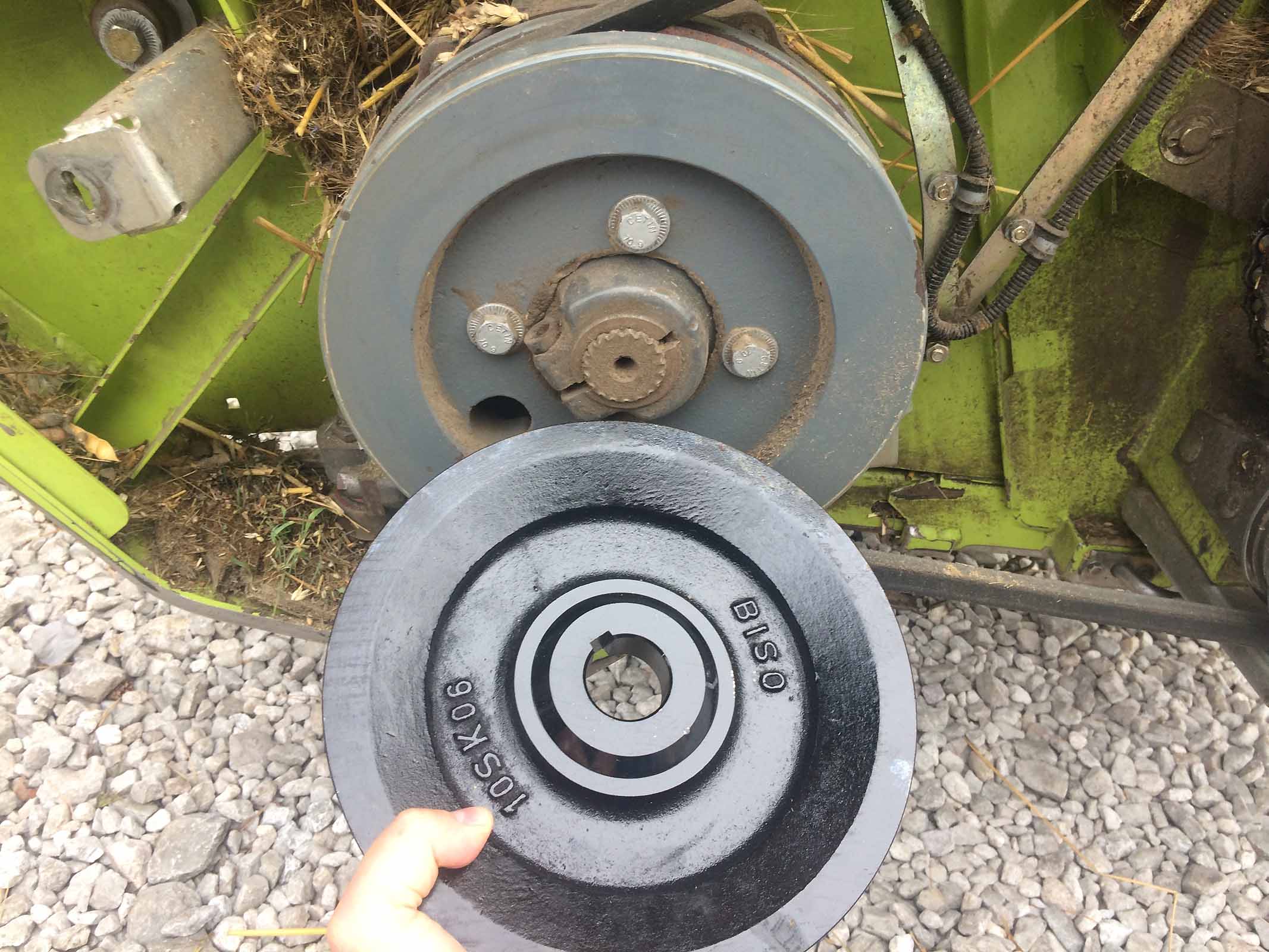

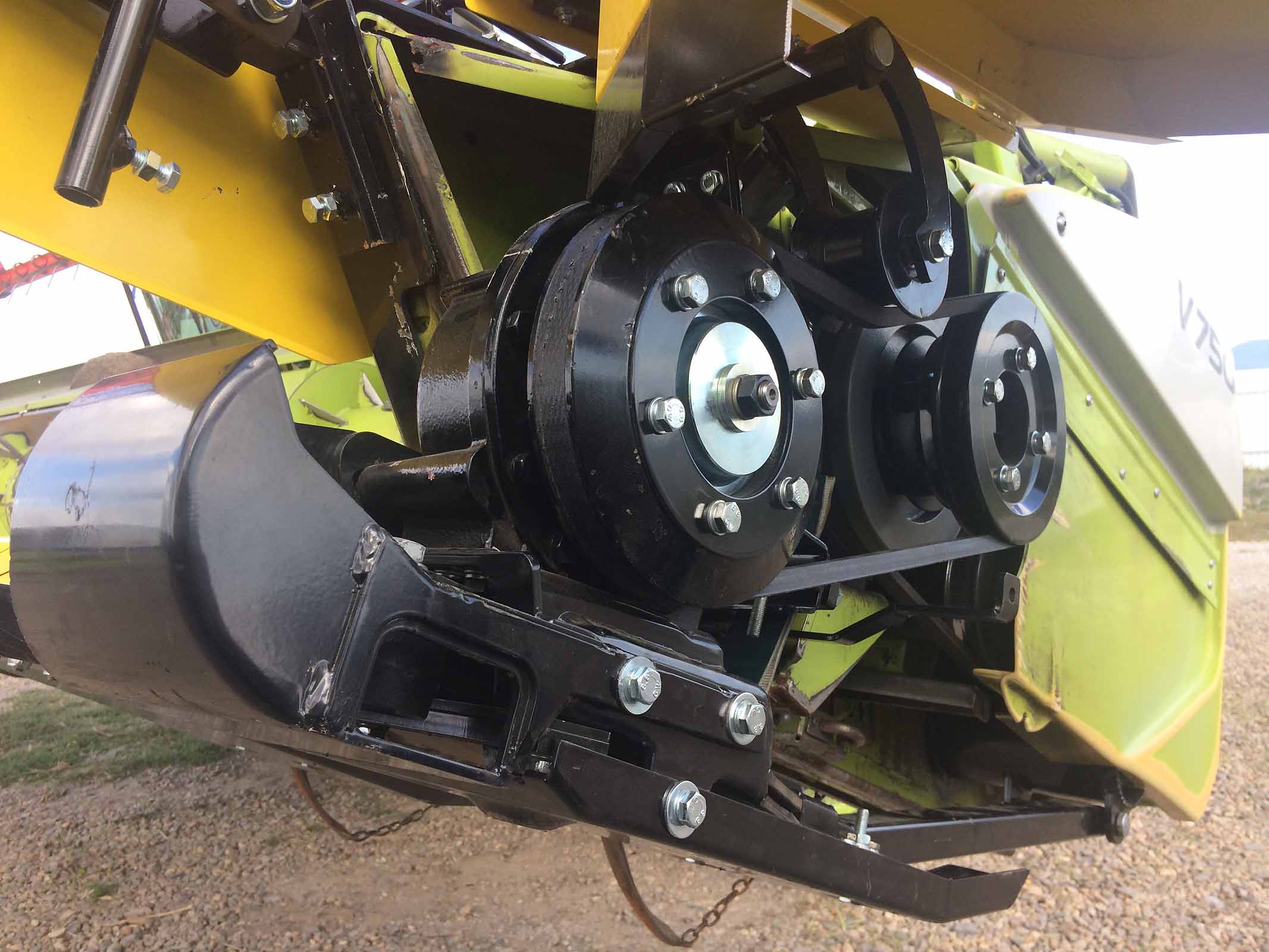

La puleggia e la cinghia originali CLAAS sulla scatola di trasmissione e la puleggia BISO fornita con il del kit.
Il trebbiatore utilizza il kit soia così come utilizzava in passato il kit colza.
La trasmissione è protetta da un pattino dedicato e da un robusto braccio di supporto.

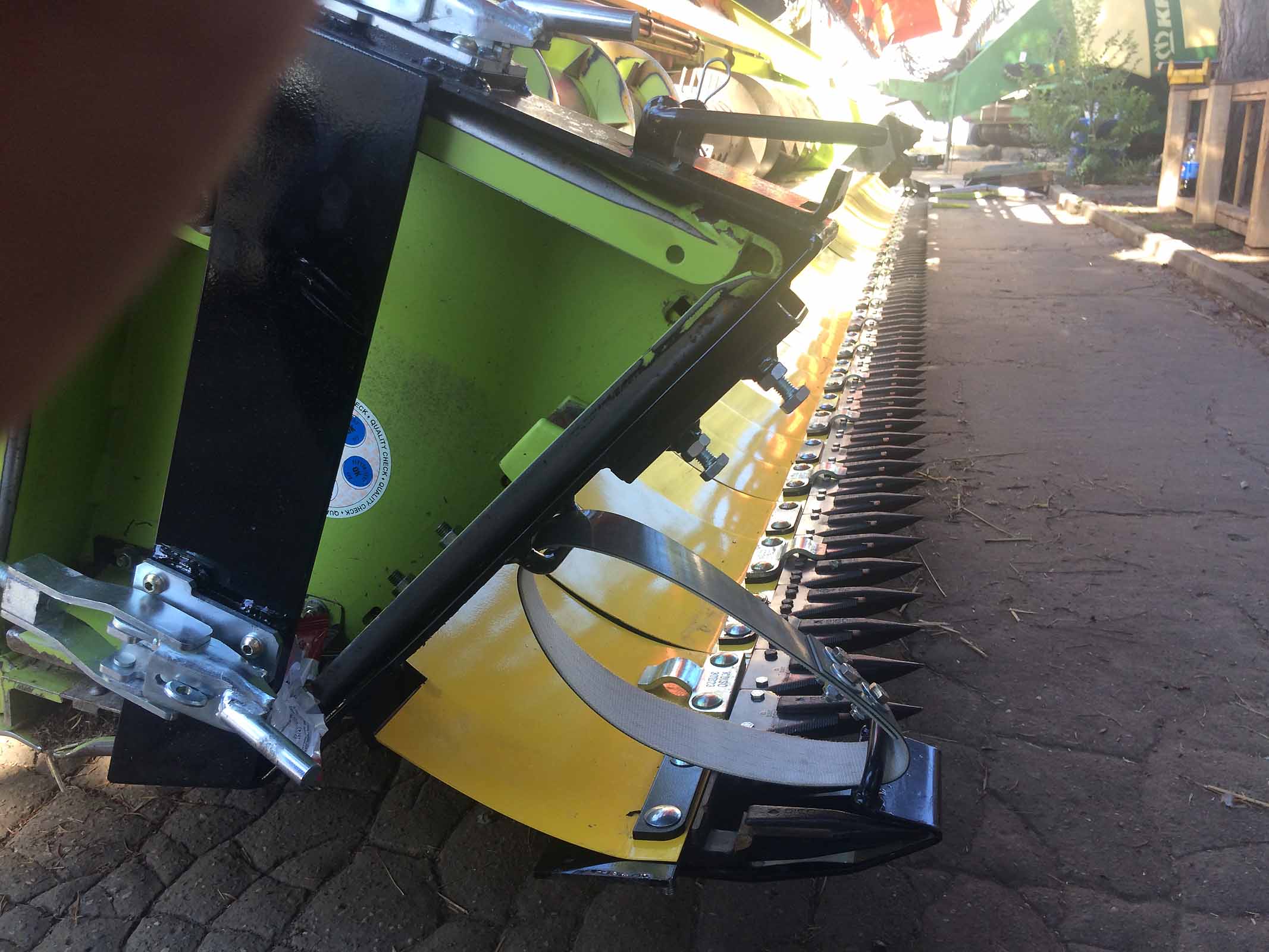

Una fotografia del lato destro. L’angolo dei denti della lama di taglio è estremamente importante per un corretto funzionamento.

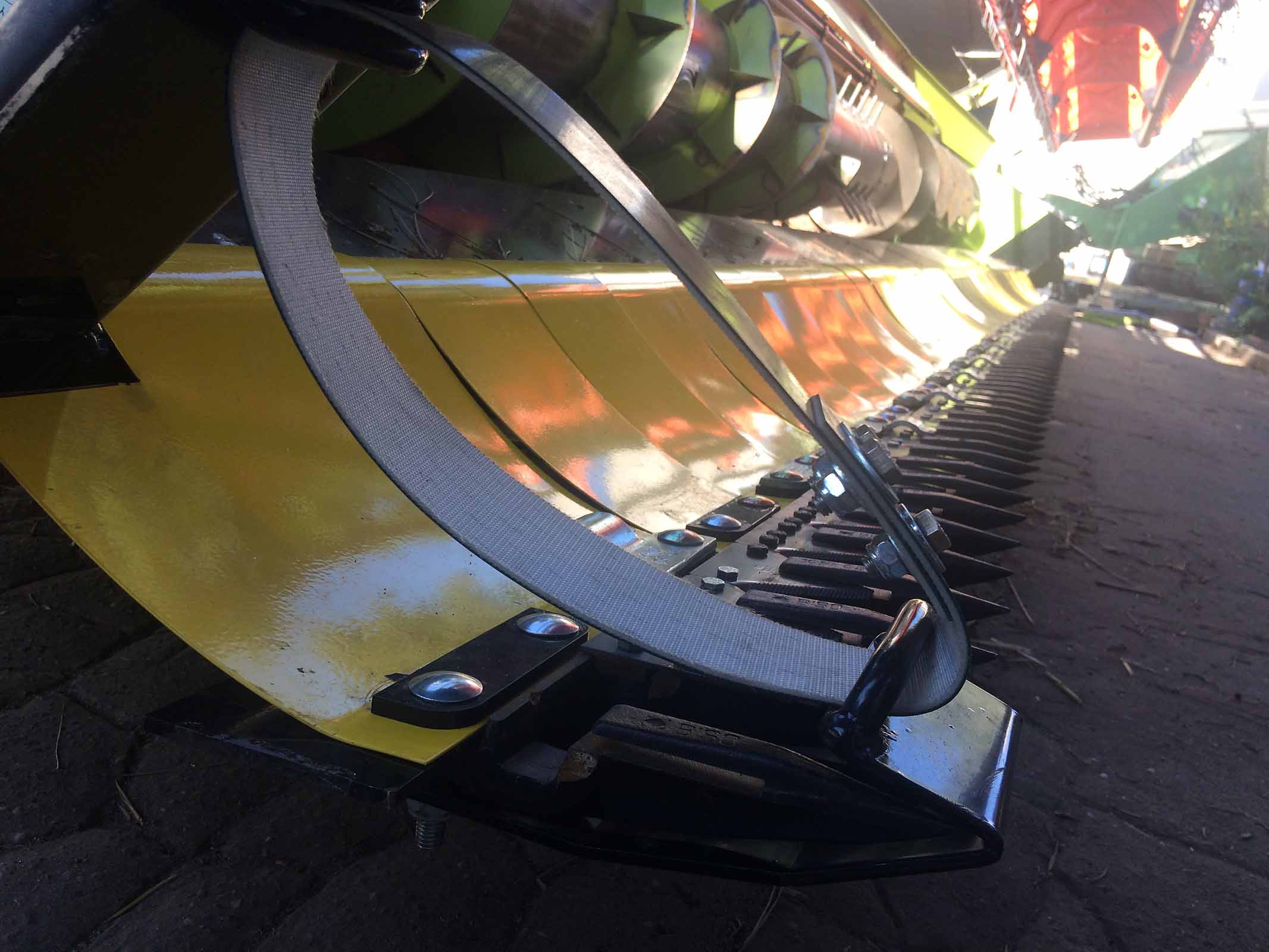

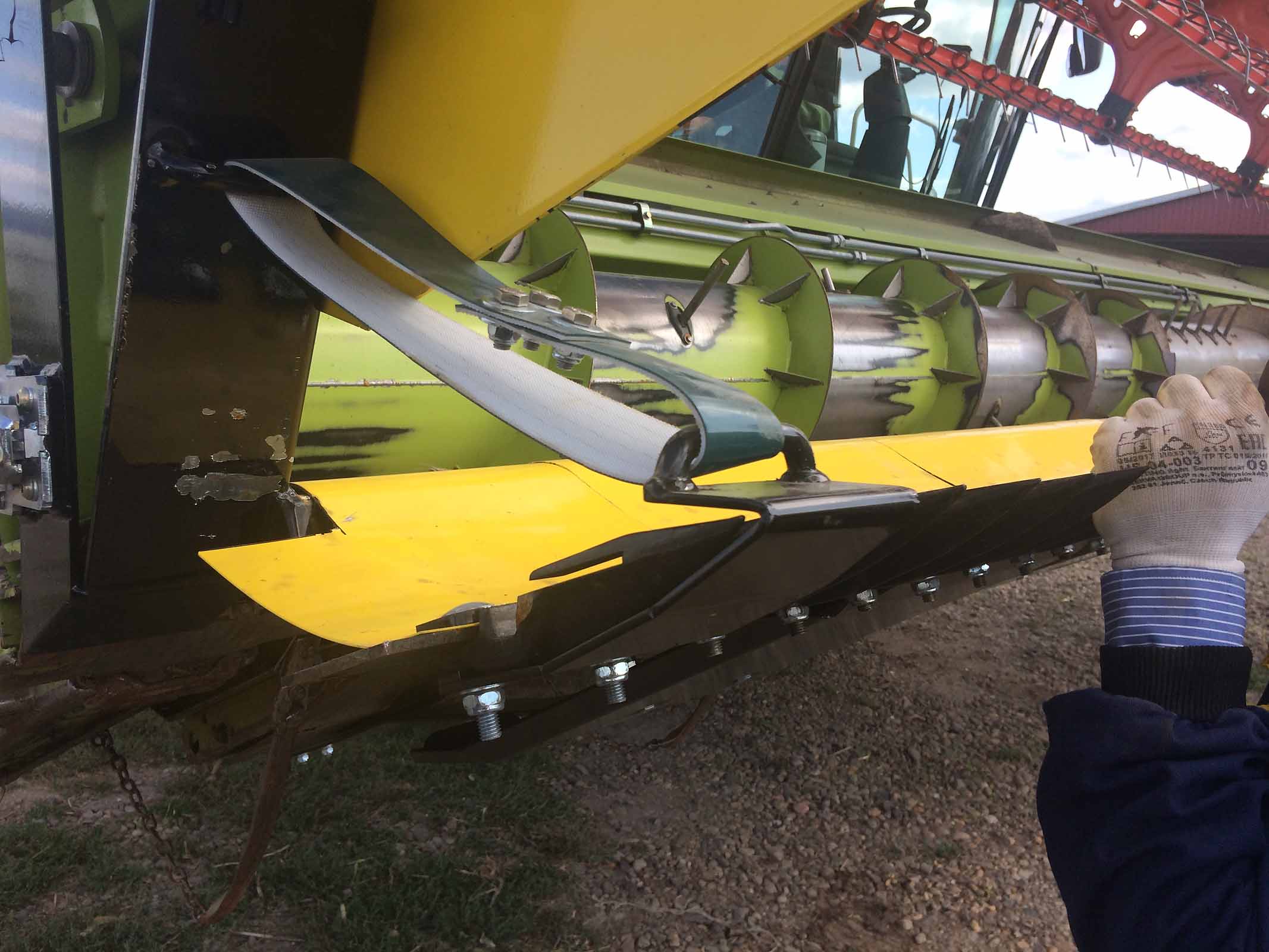

Gli untimi due denti sul lato destro sono protetti con un piccolo occhiello dove è agganciata una cinghia. Questa serve a limitare il movimento massimo della barra di taglio. Lo stesso sistema è applicato sul lato sinistro.

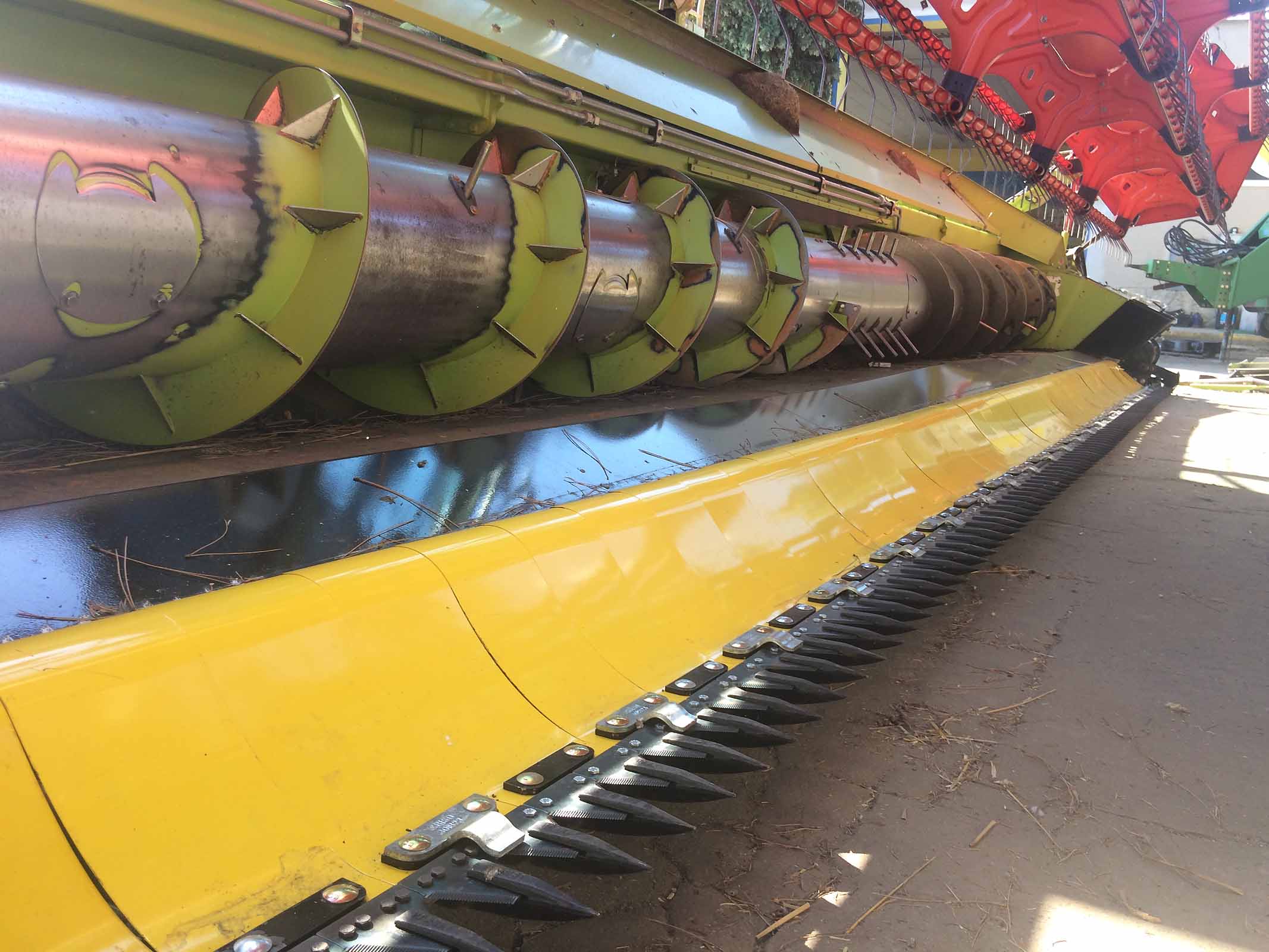

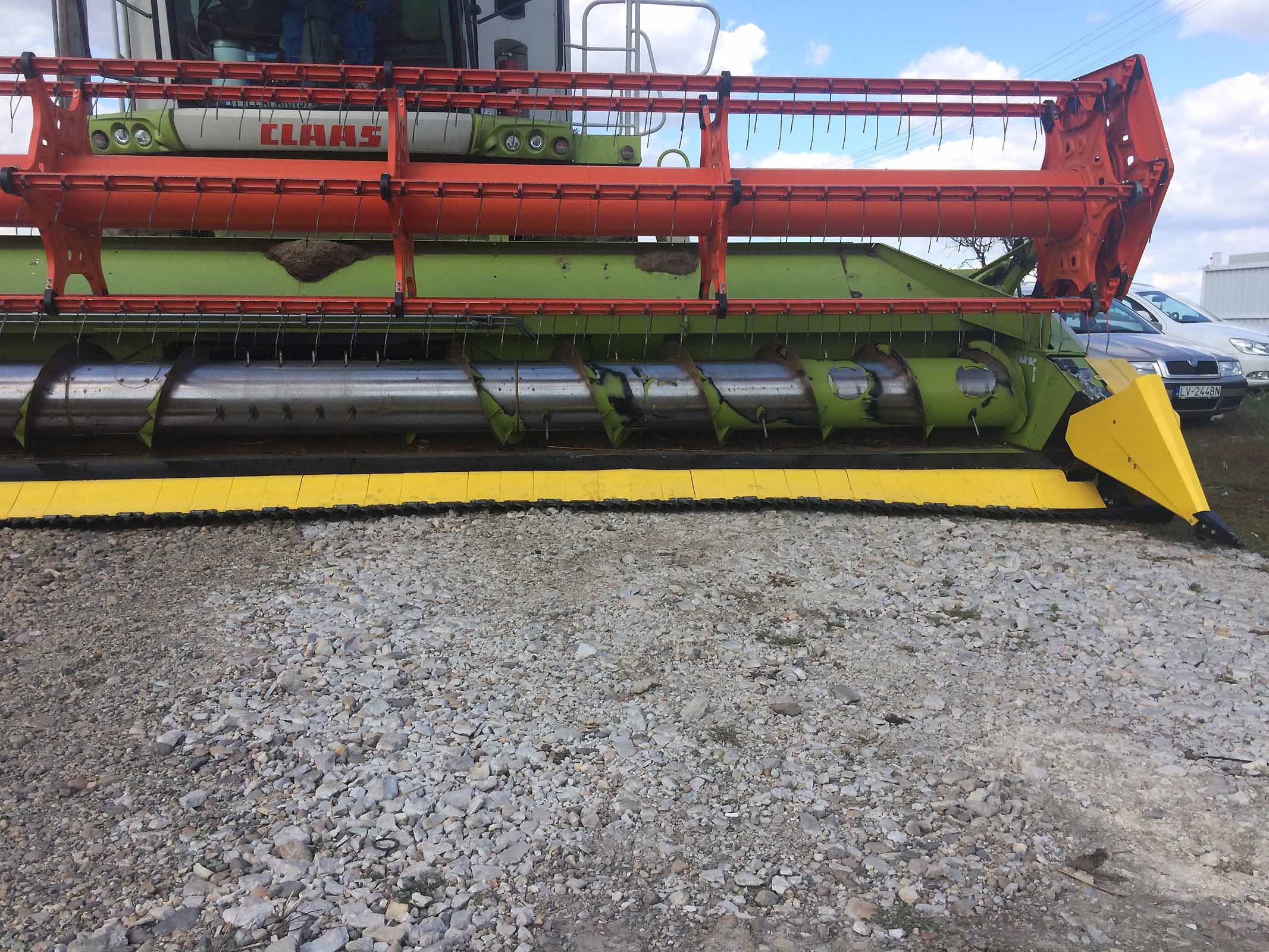

L’estensione SojaFLEX è già montata sulla barra di taglio. Nella fotografia se ne può apprezzare la posizione rispetto alla coclea.

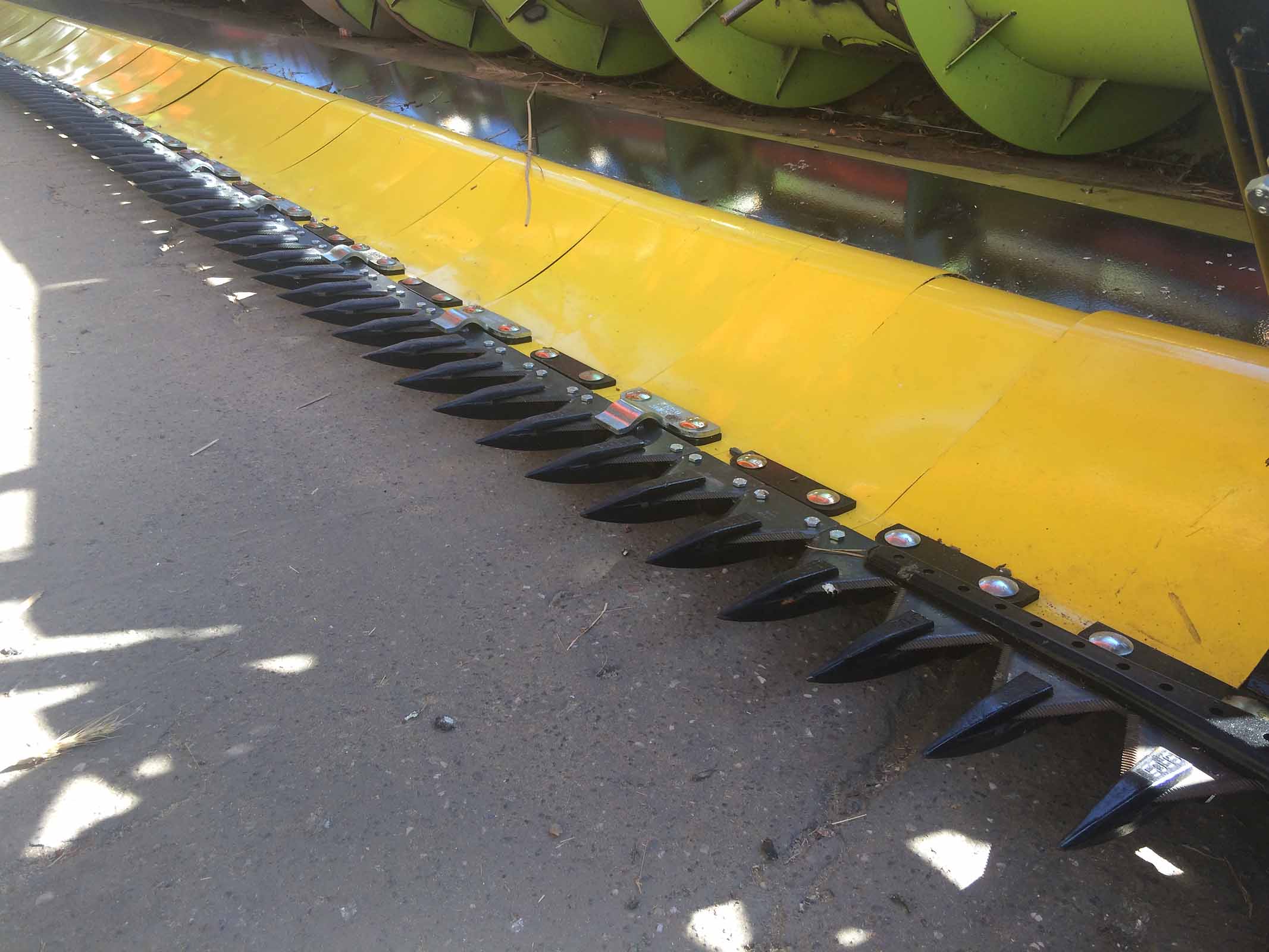

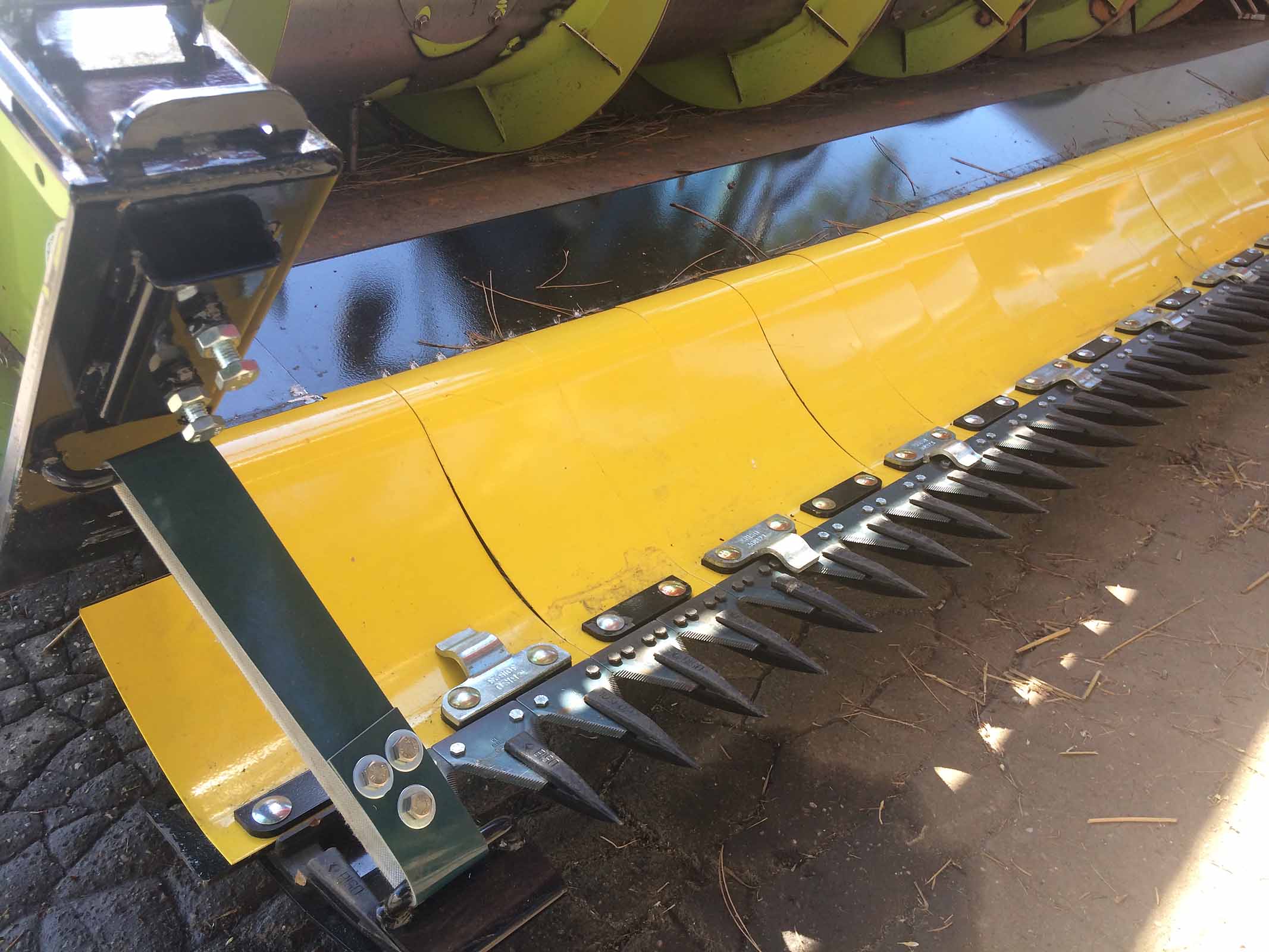

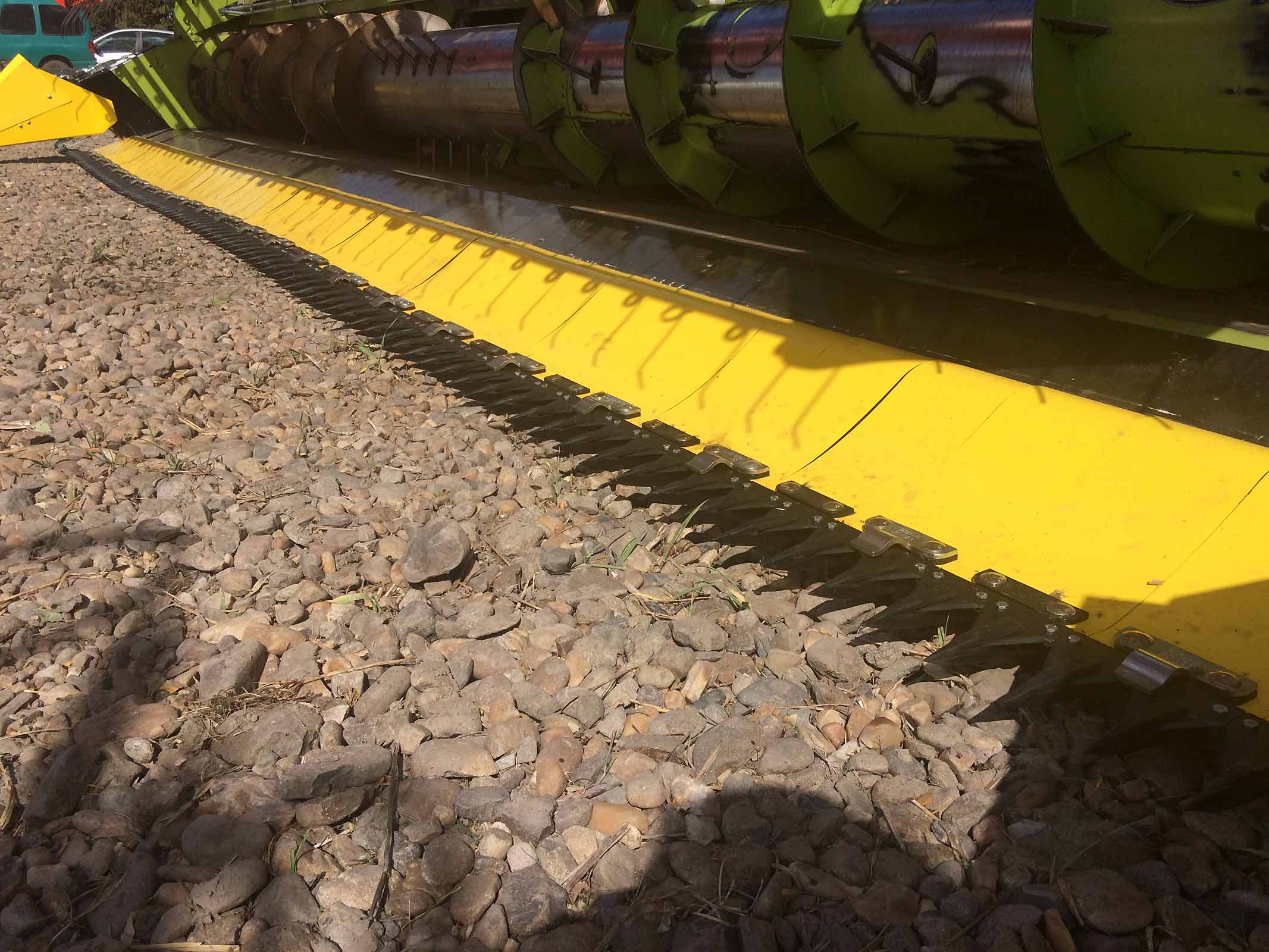

Le lamiere gialle sono in acciaio armonico. Su questo kit è installato un sistema di taglio BISO, lo stesso utilizzato anche su altre barre da noi prodotte.

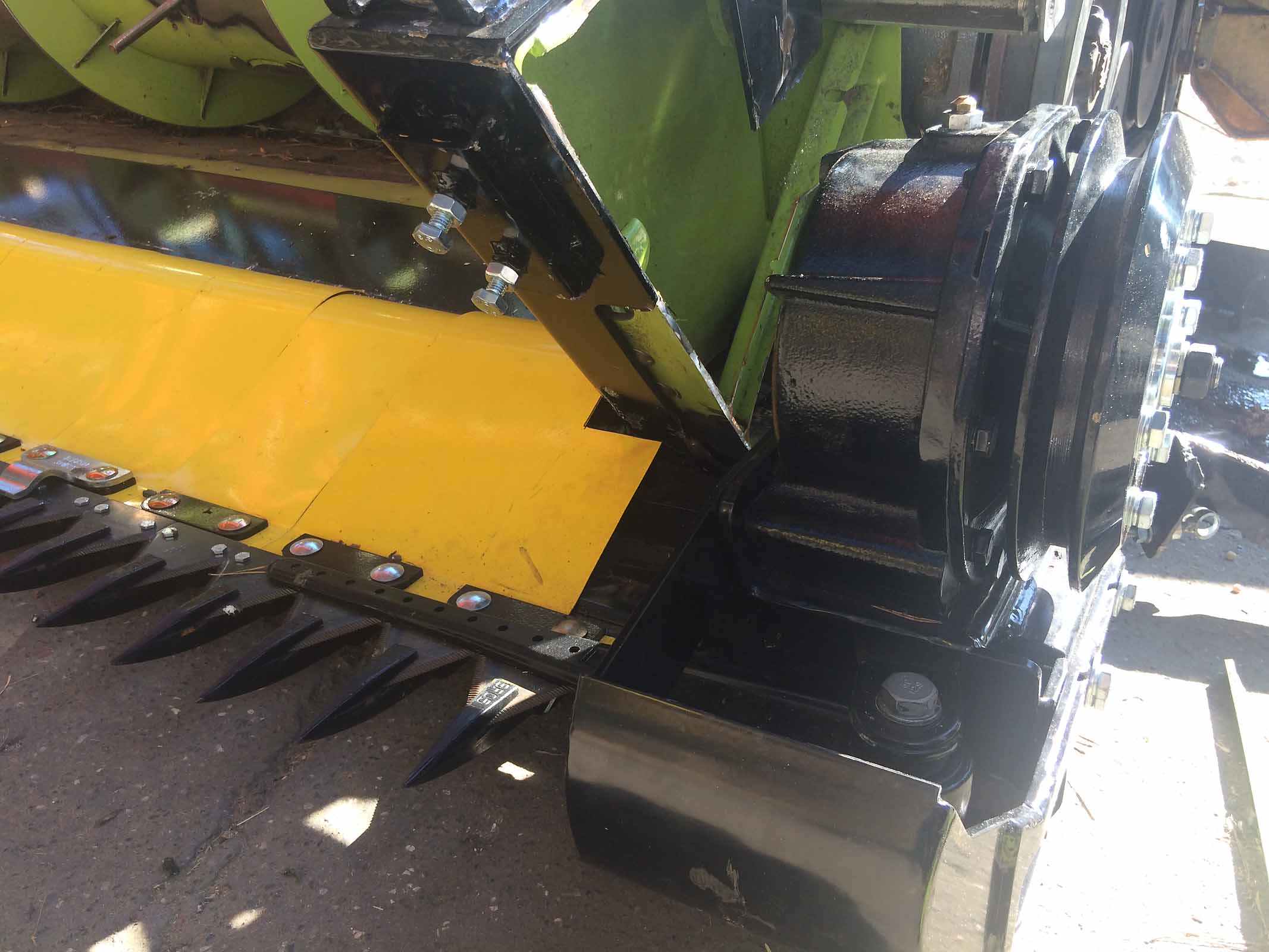

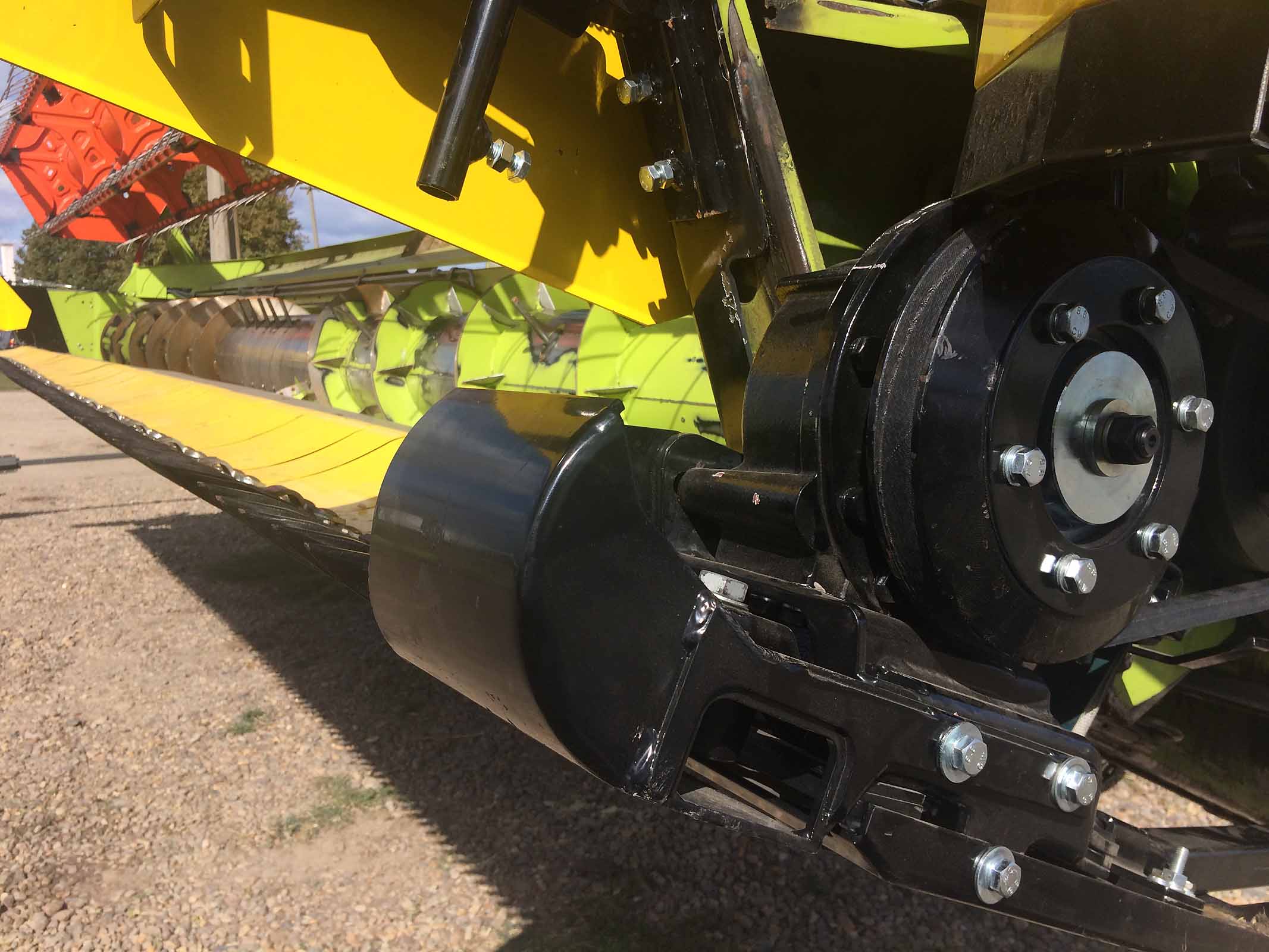

La posizione della scatola di trasmissione posta sul lato sinistro del kit.
La lama di taglio dell’estensione SojaFLEX. La lama di taglio originale CLAAS rimane nascosta dietro al modulo flessibile.
In questa immagine si vede la posizione della lama del kit BISO SojaFLEX e quella della barra CLAAS.

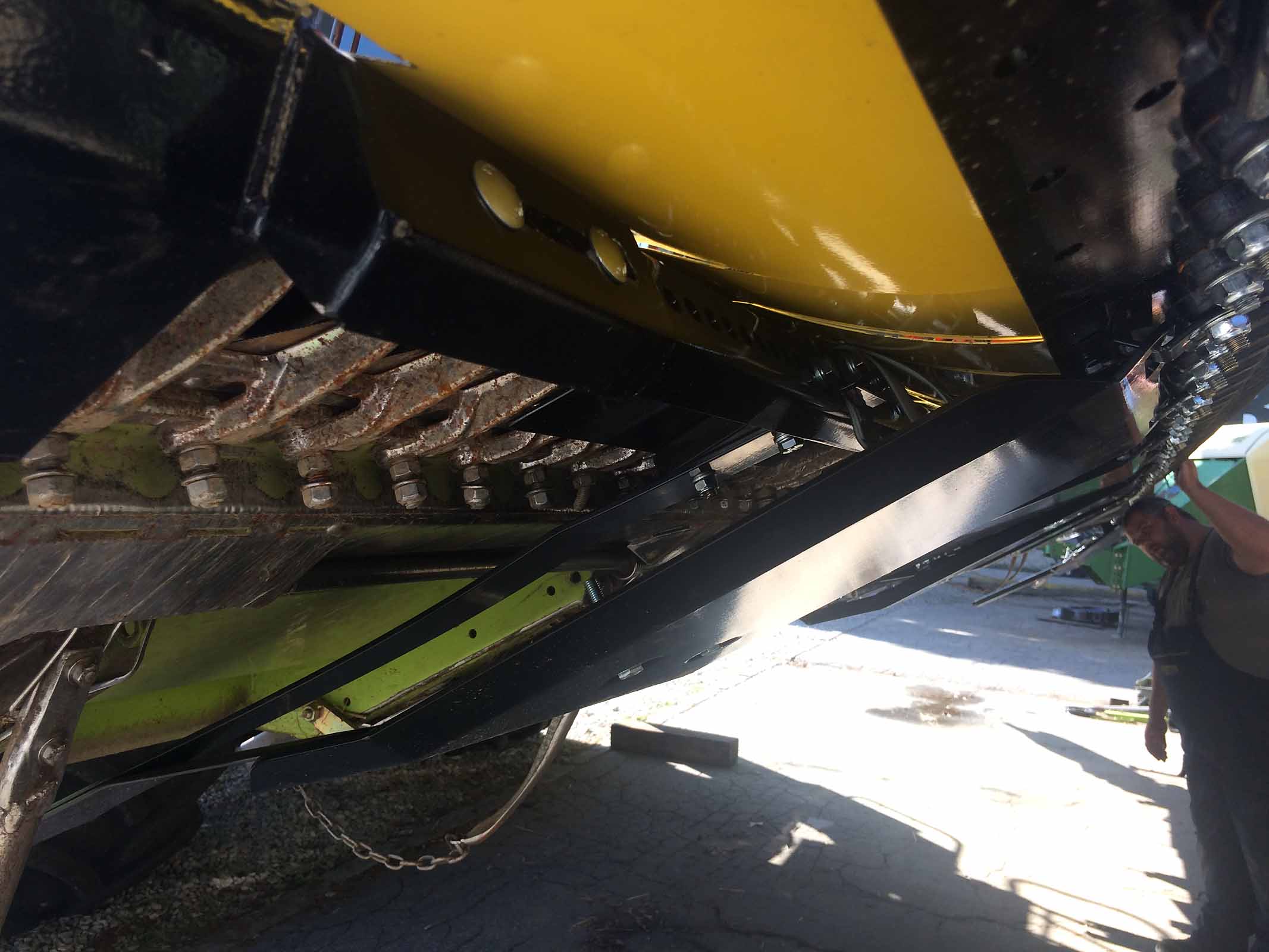

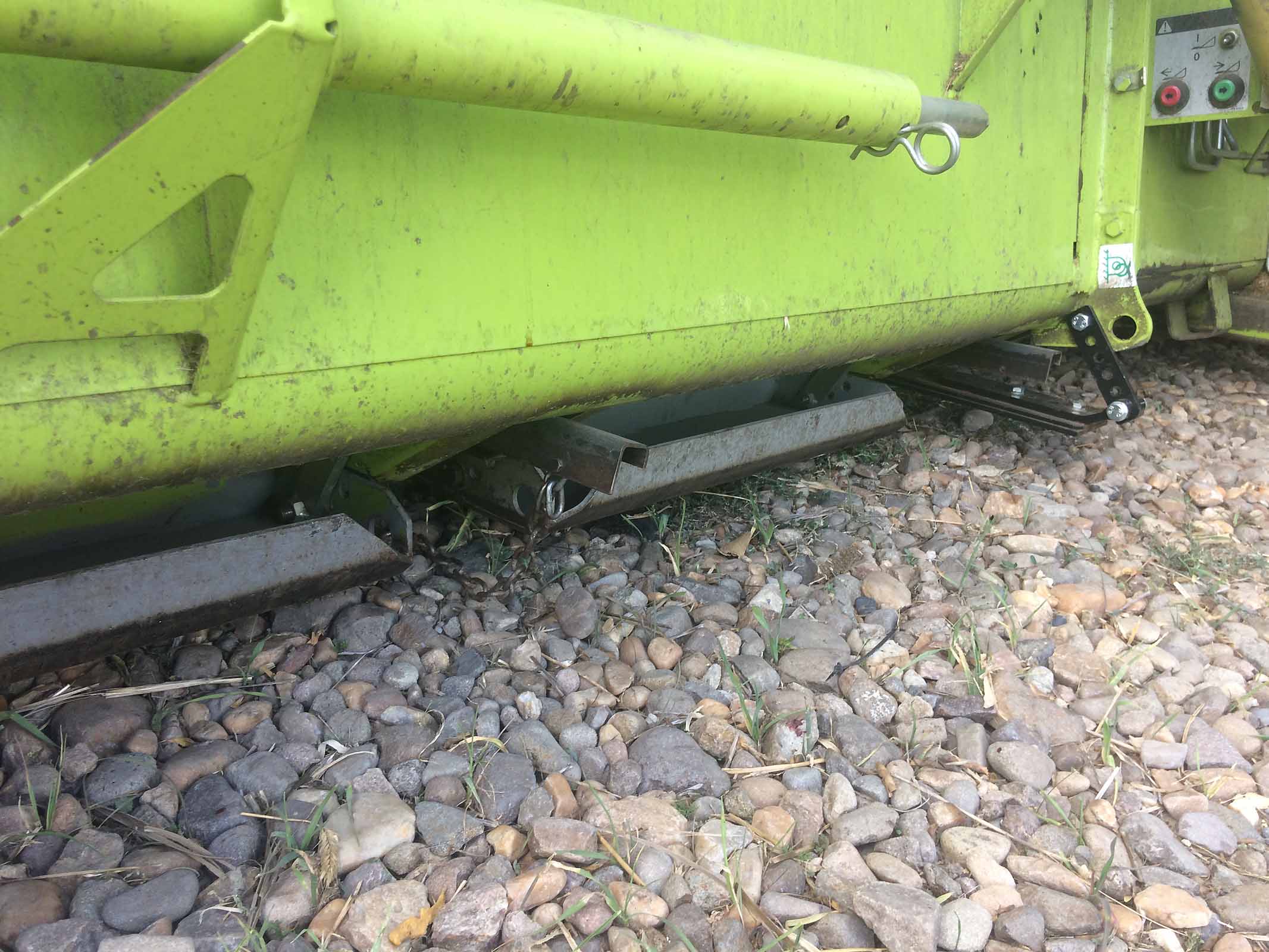

I lunghi pattini dell’estensione SojaFLEX e i bracci di supporto posti sotto il telaio della barra originale.
Il disegno dei pattini nella zona della scatola di trasmissione e relativa testa di lama (lato sinistro).

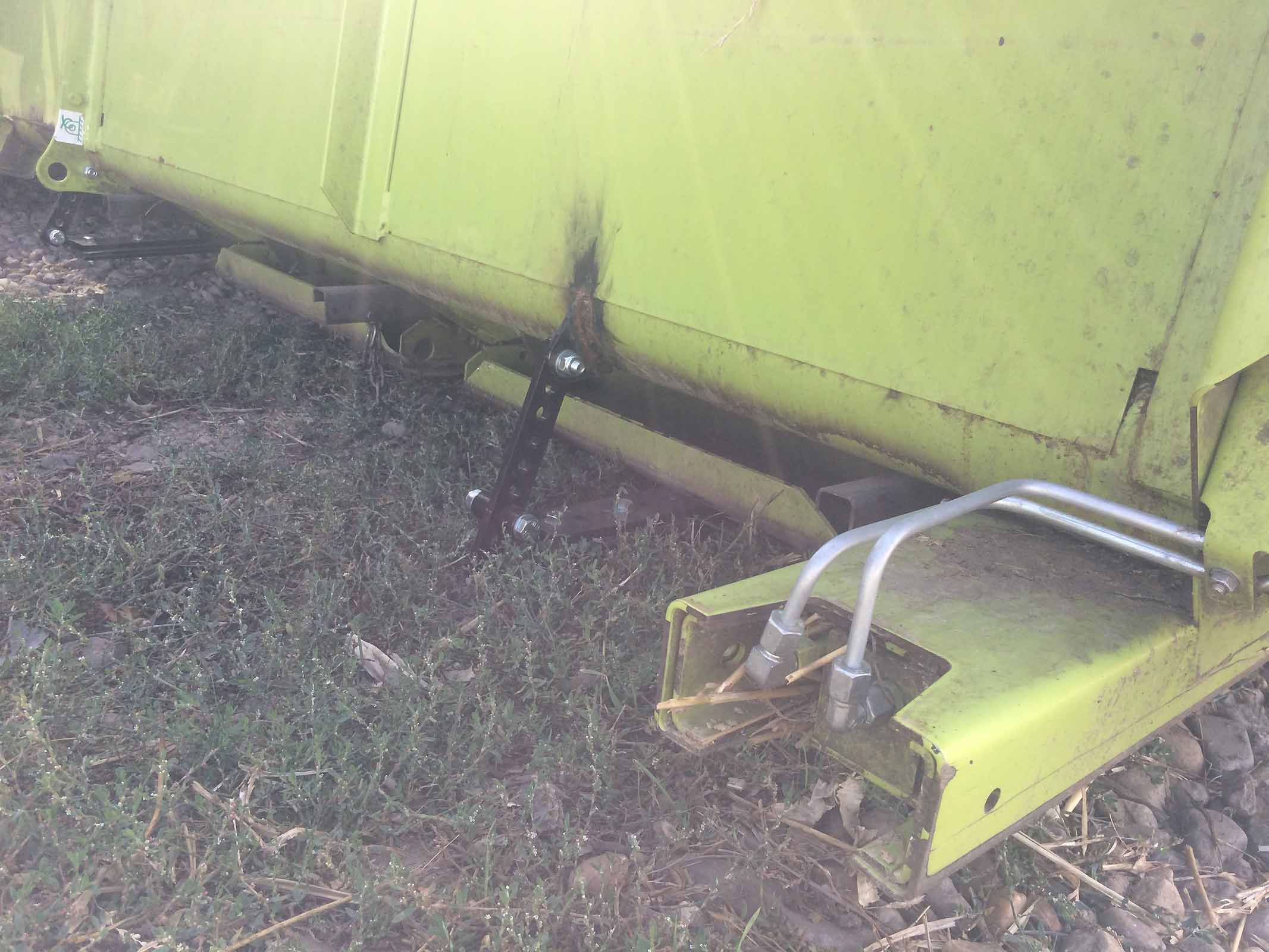

E l’aggancio posteriore. Gli occhielli devono essere saldati al telaio. È possibile regolare l’angolo del modulo FLESSIBILE da questa posizione.

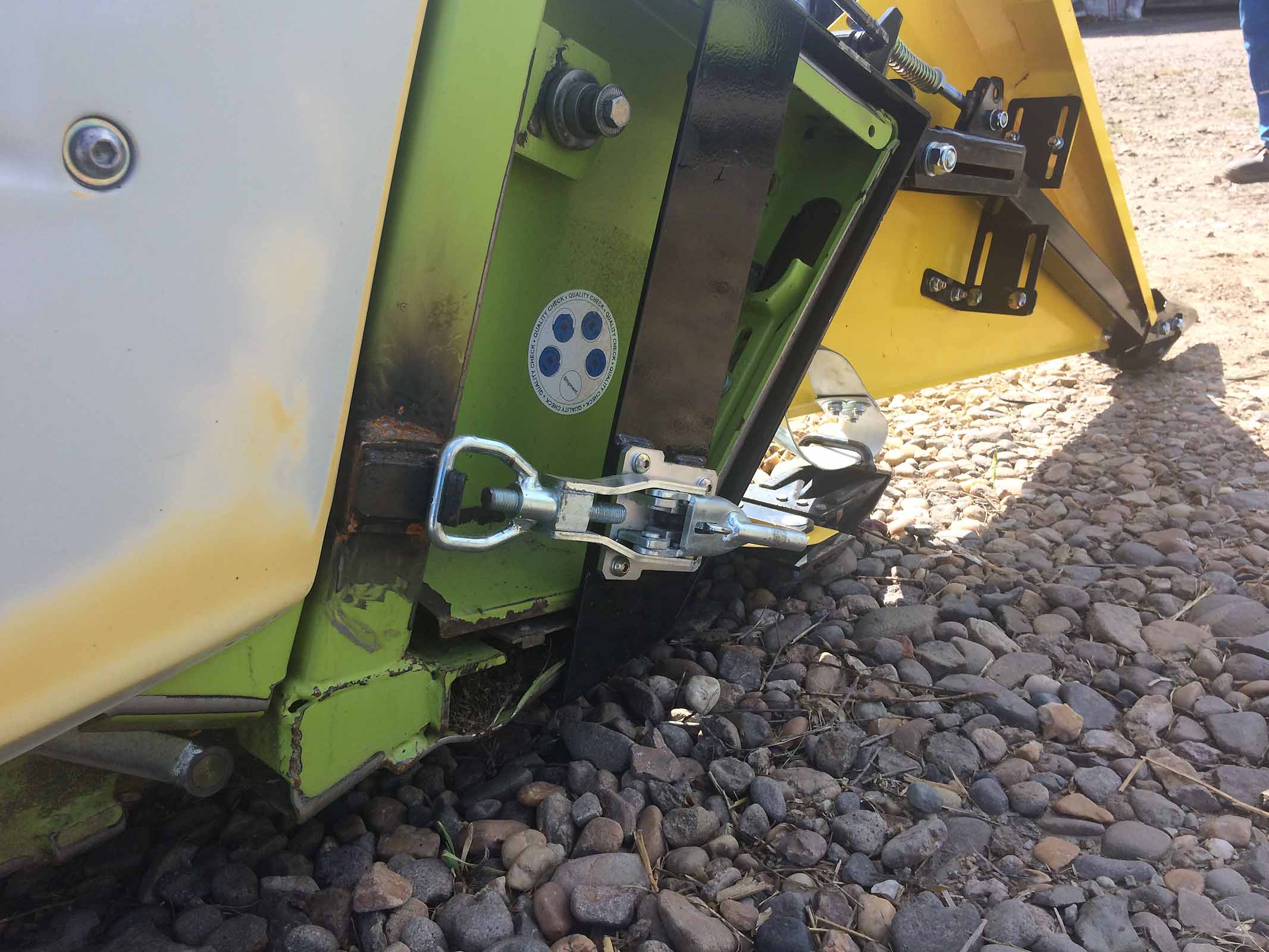

Uno dei due agganci rapidi sul lato destro del telaio.

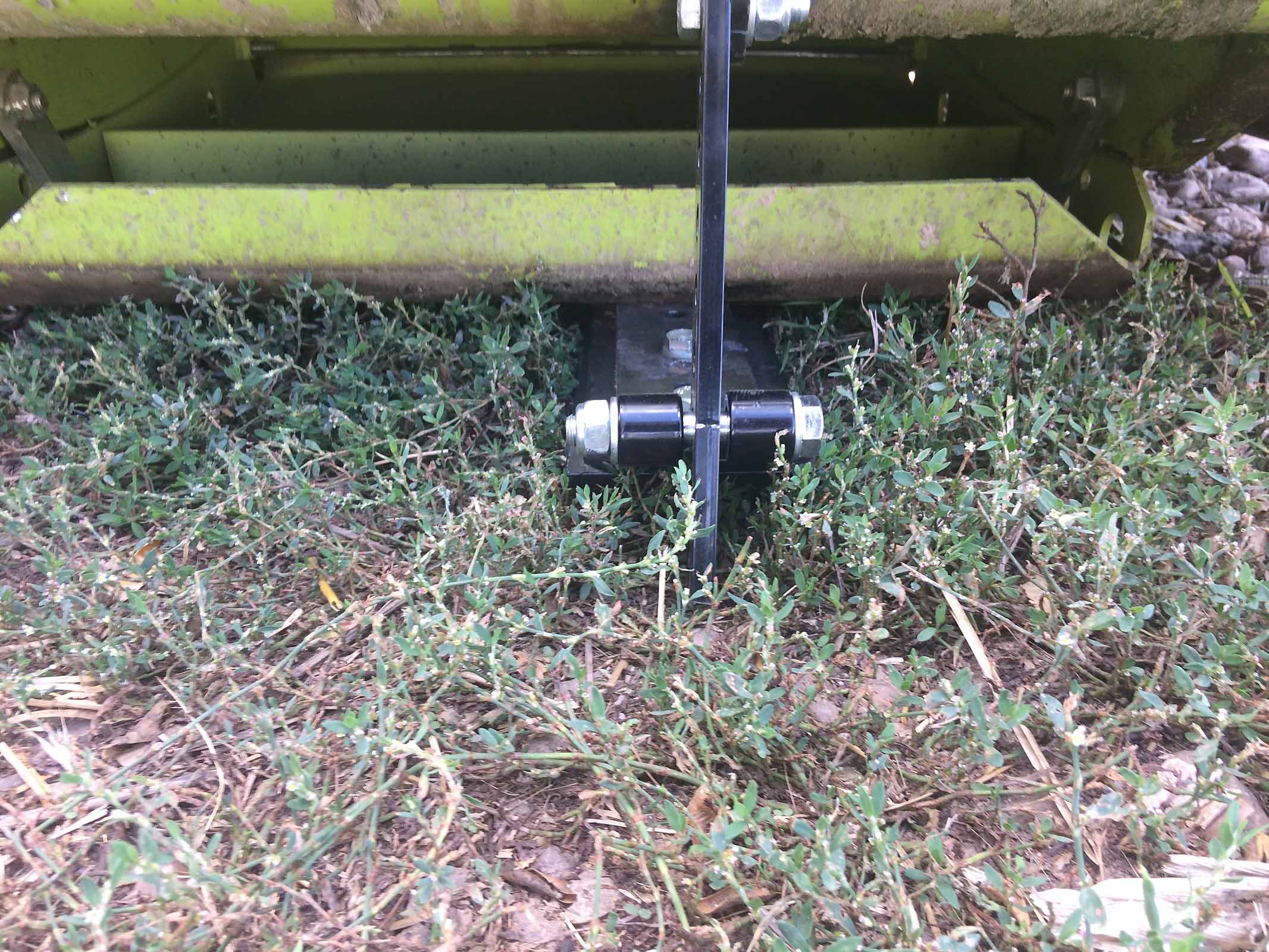

Un dettaglio dell’aggancio posteriore e la posizione sotto la testata di taglio.
Una vista dal lato destro. La lunga barra dello sparticampo è stata rimossa in questa fotografia.
Da questa fotografia si può apprezzare la posizione della lama FLESSIBILE rispetto al suolo quando è in posizione di lavoro.
È sempre stato un argomento molto dibattuto su quale sia il sistema di taglio migliore: denti doppi, forma, angolo di taglio, ecc. Non è importante quando sapere che qualunque sia il sistema utilizzato, questo si usura rapidamente se volete tagliare in modo perfetto e a contatto col terreno.

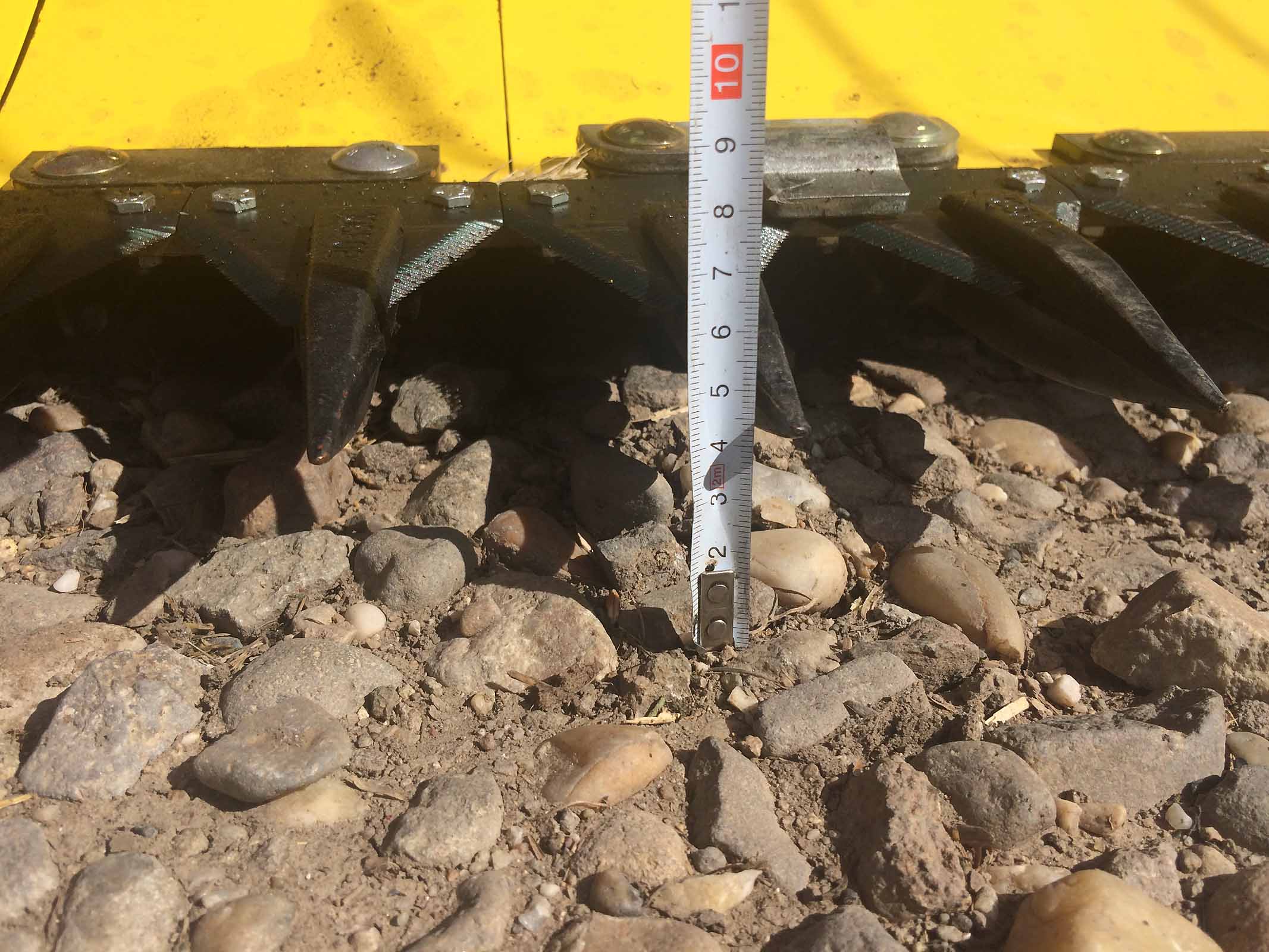

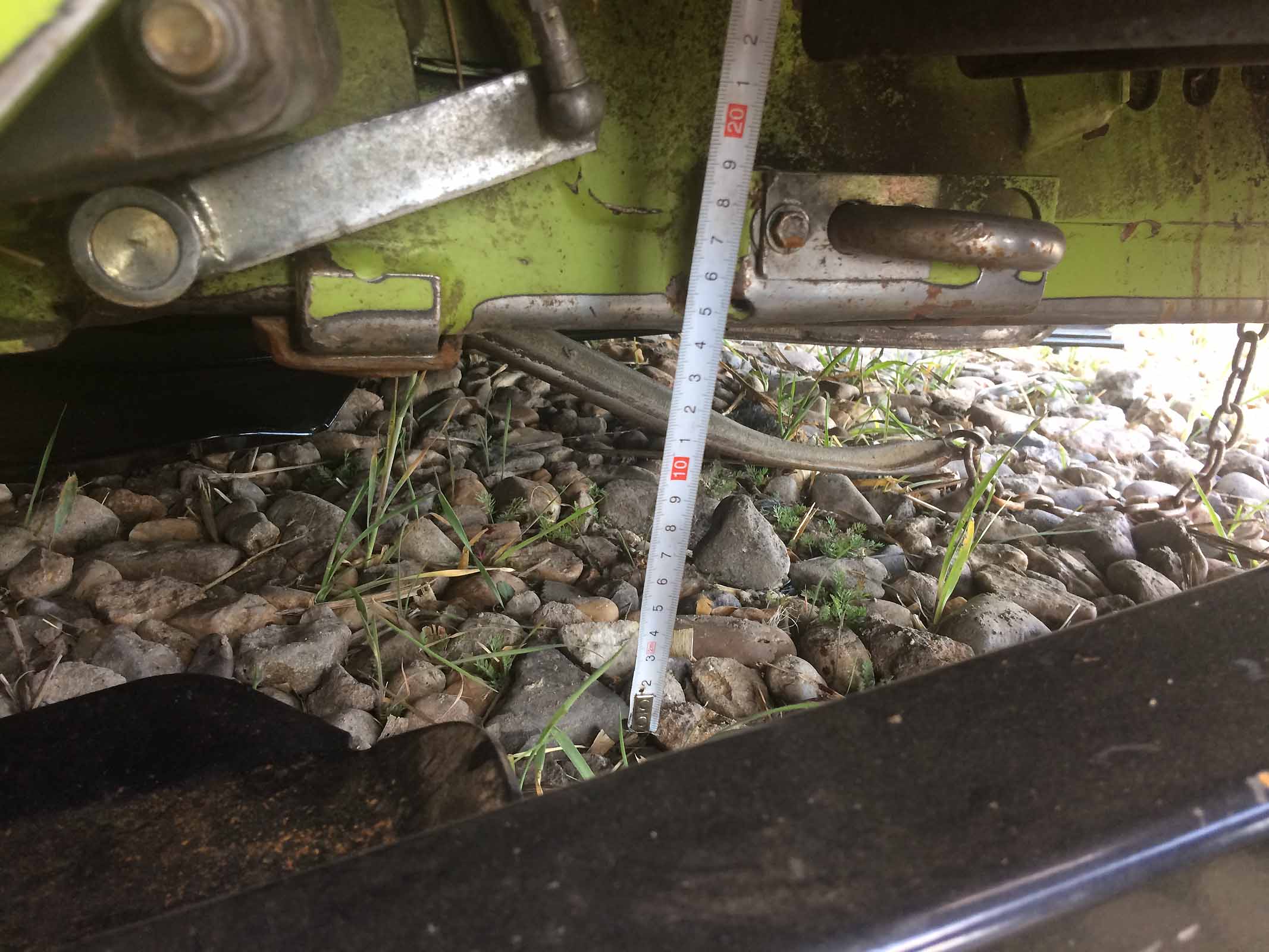

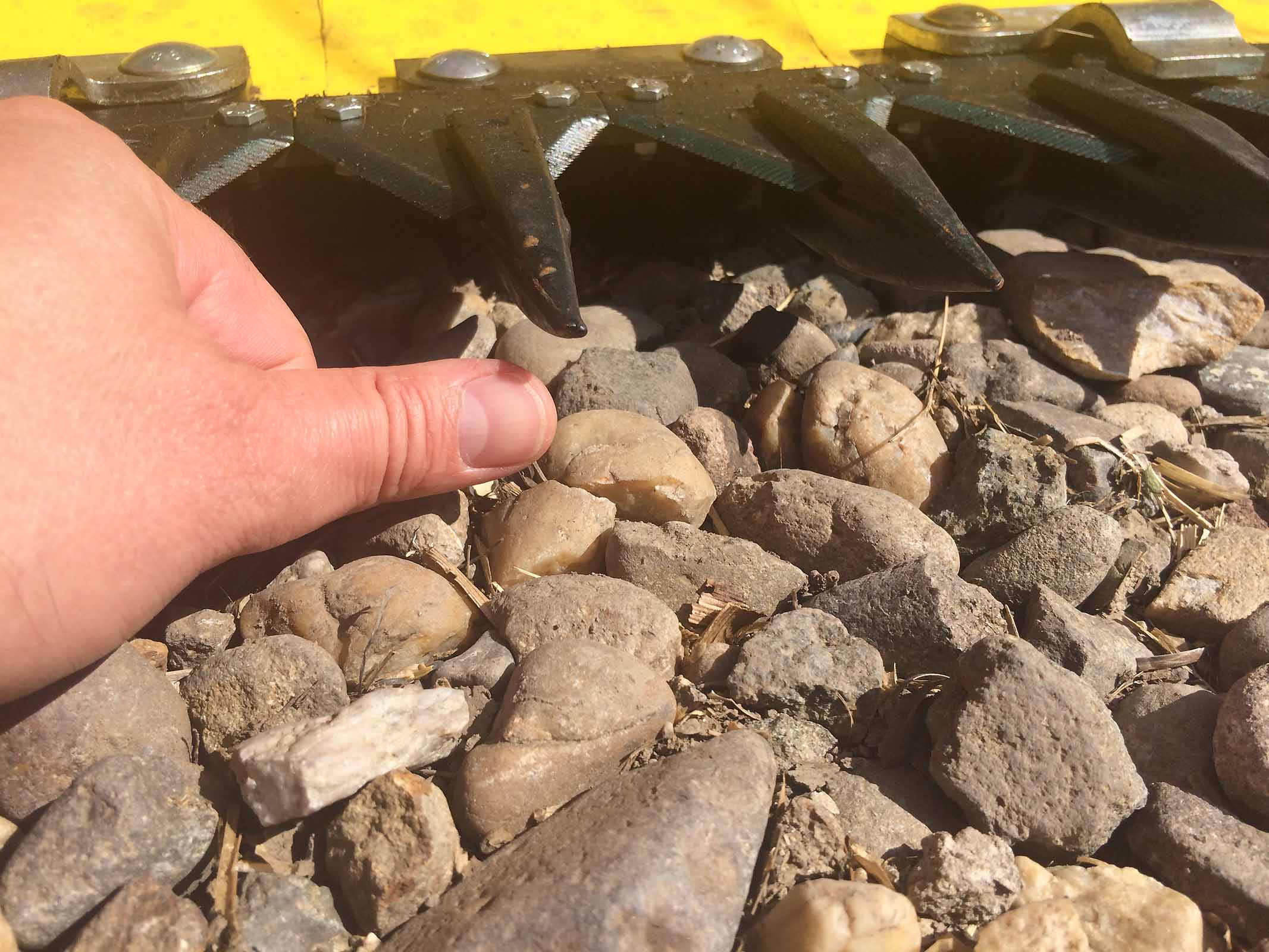

Non è una misurazione precisa e vuole servire da indicazione. Quando la barra poggerà sul terreno, i denti saranno a contatto con il suolo.

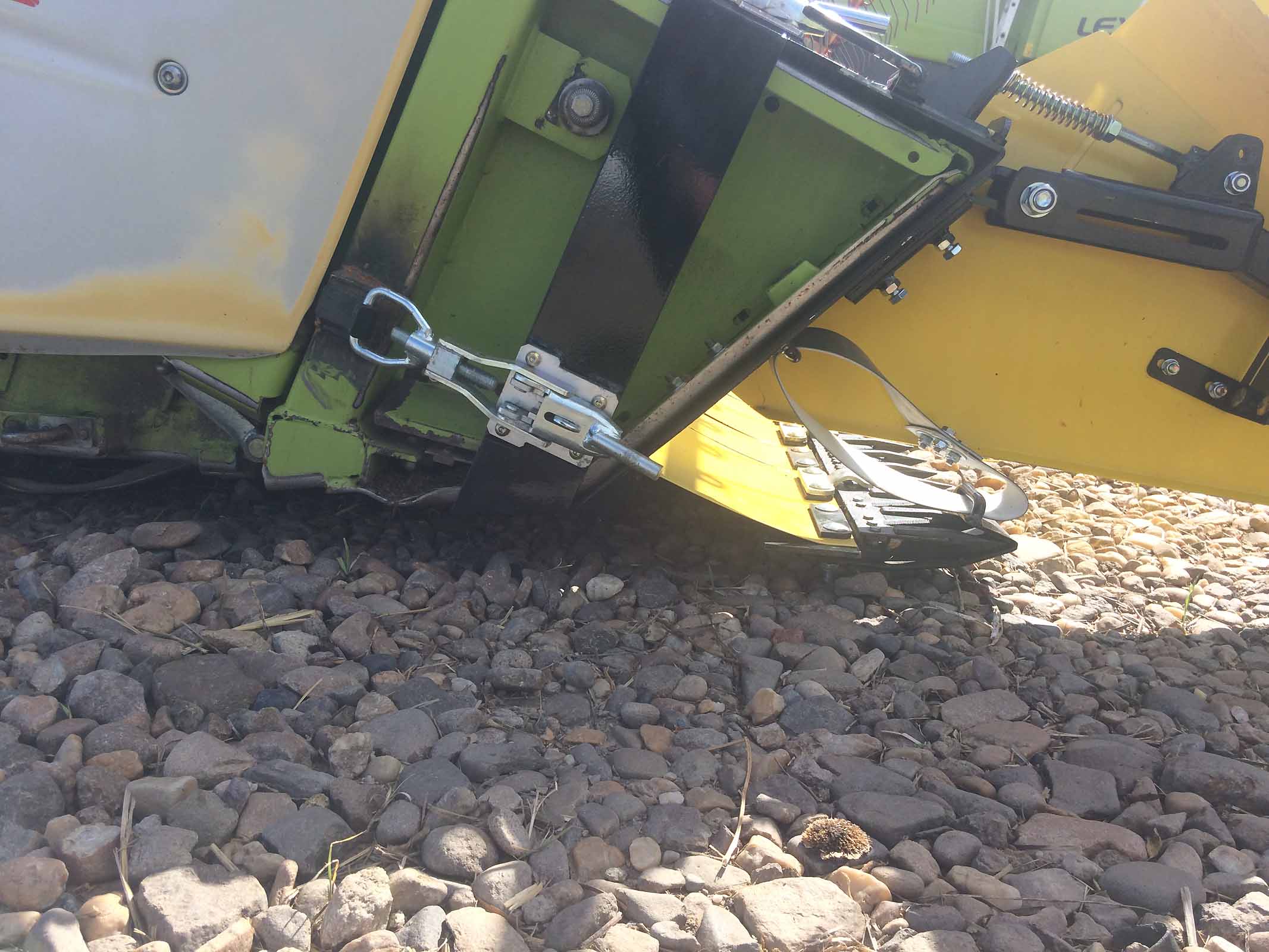

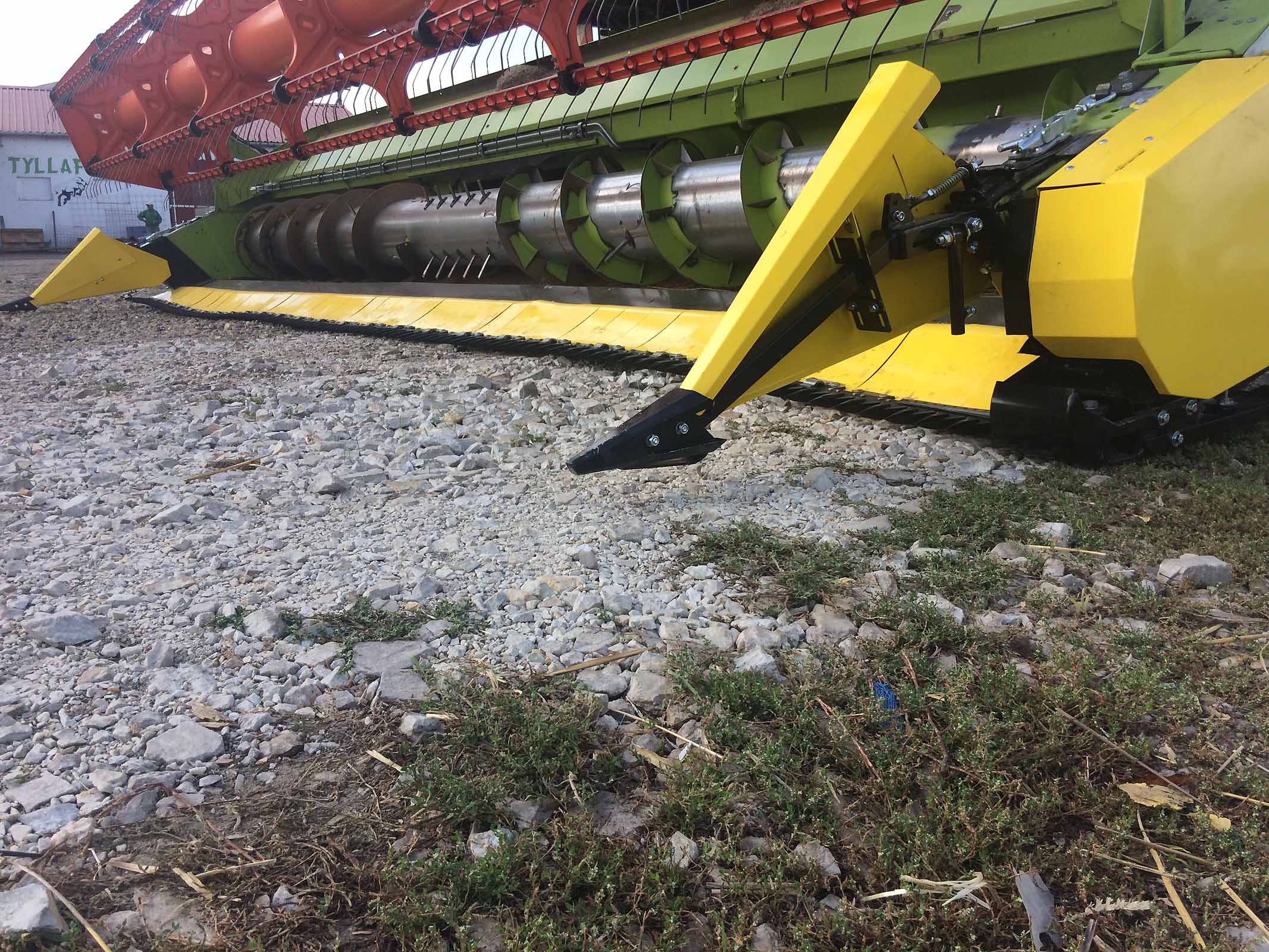

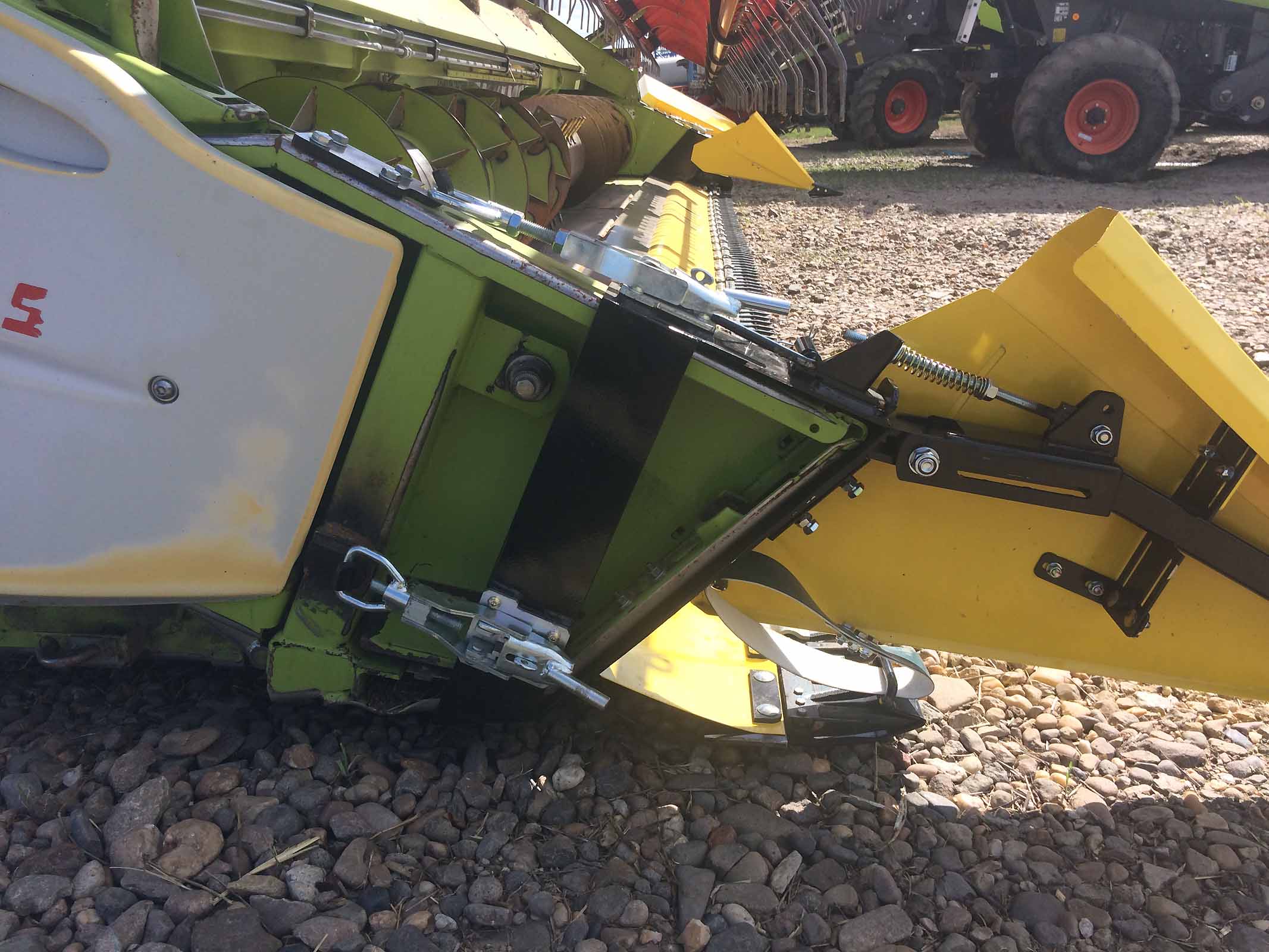

In questa immagine potete vedere l’aggancio rapido, la posizione dello sparticampo e il carter di protezione della scatola di trasmissione (leggermente aperto).

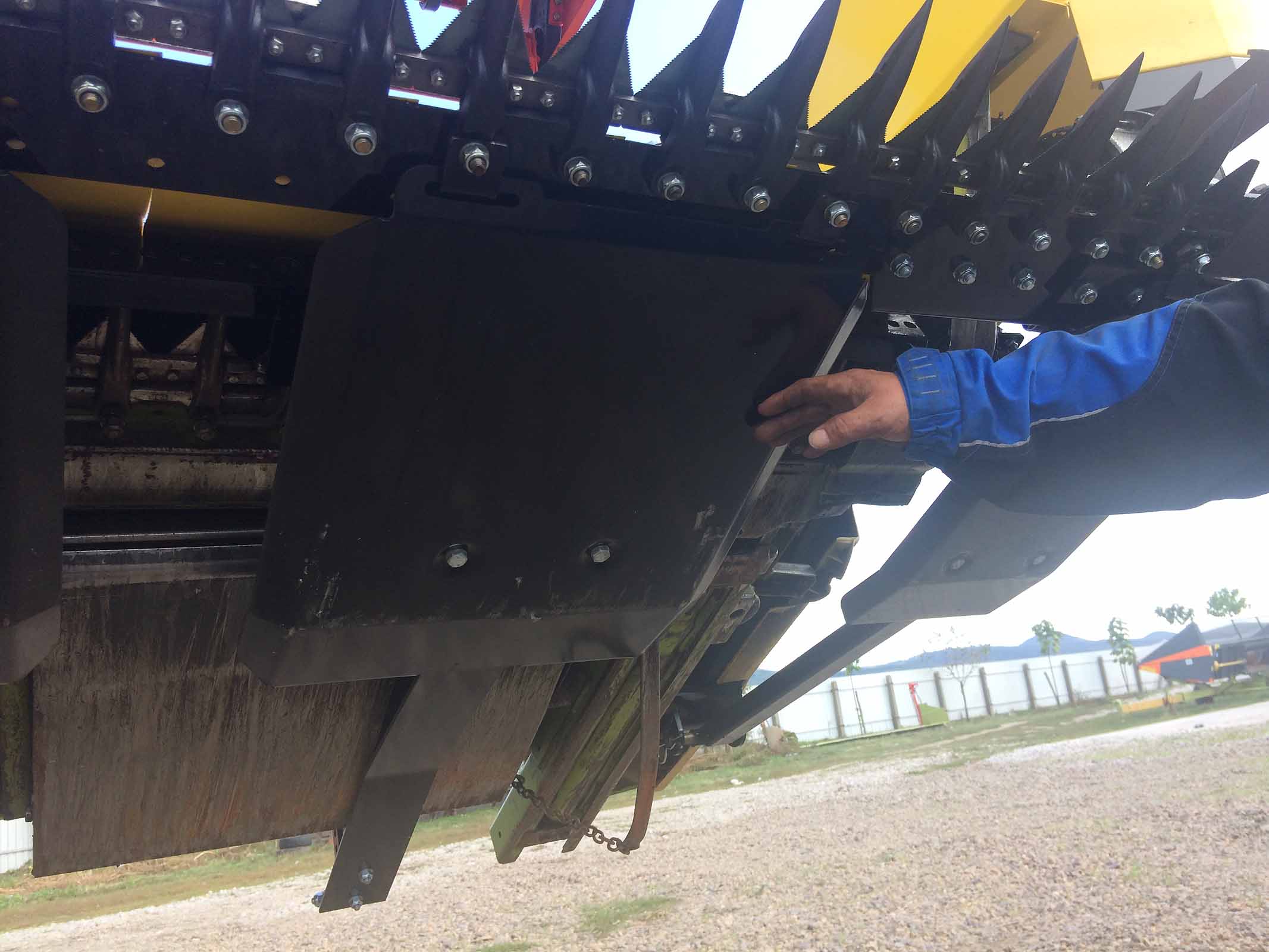

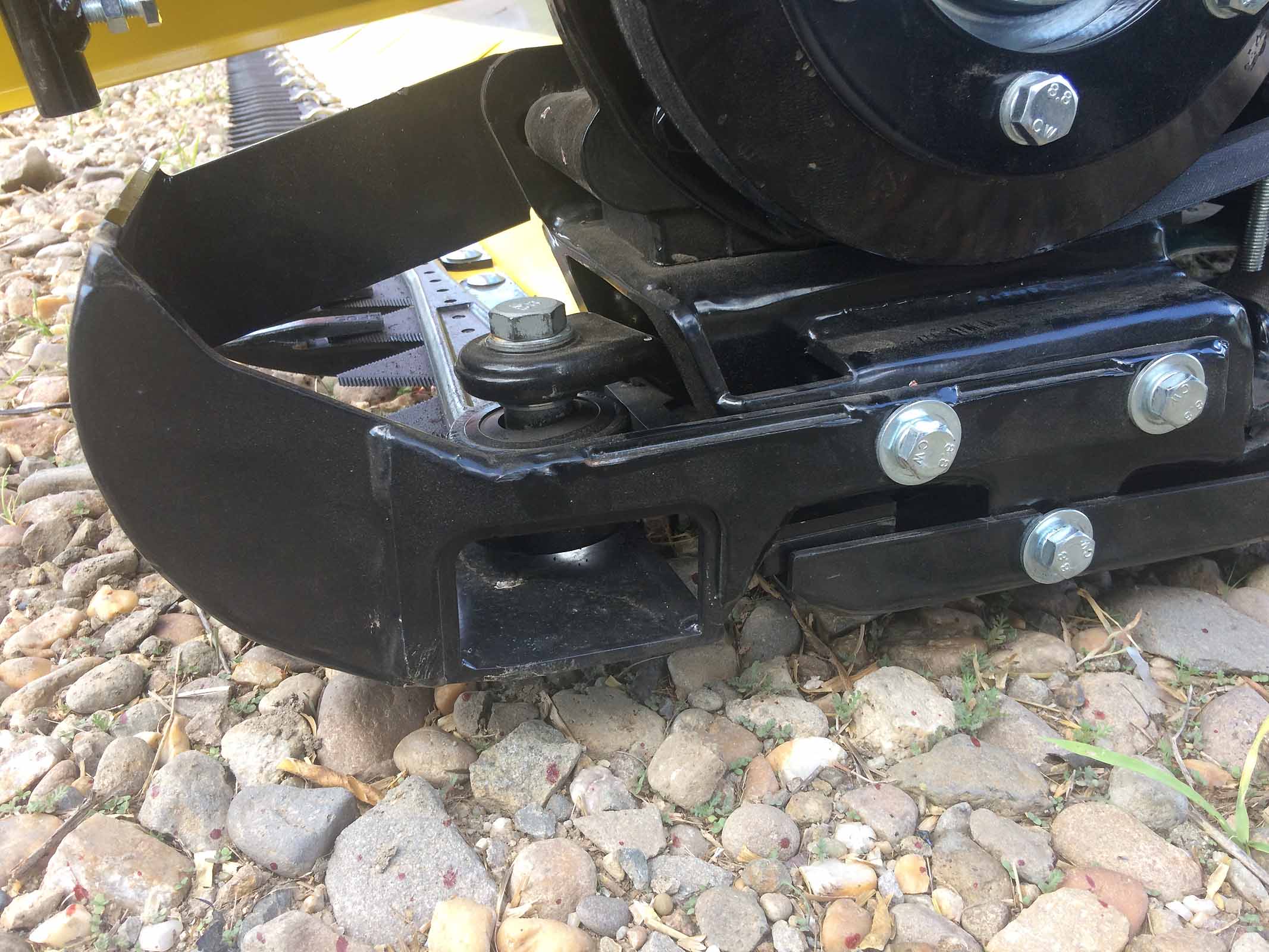

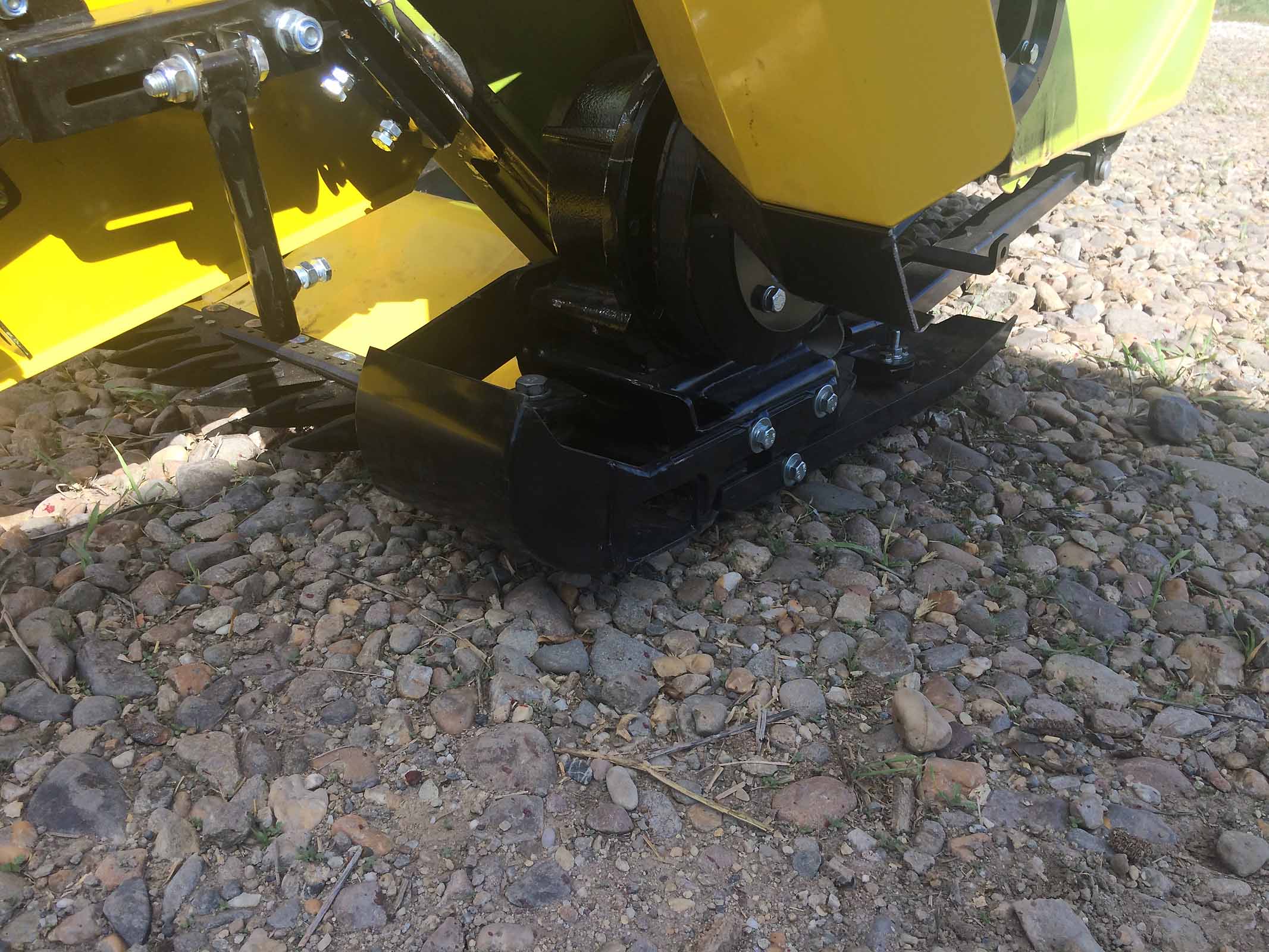

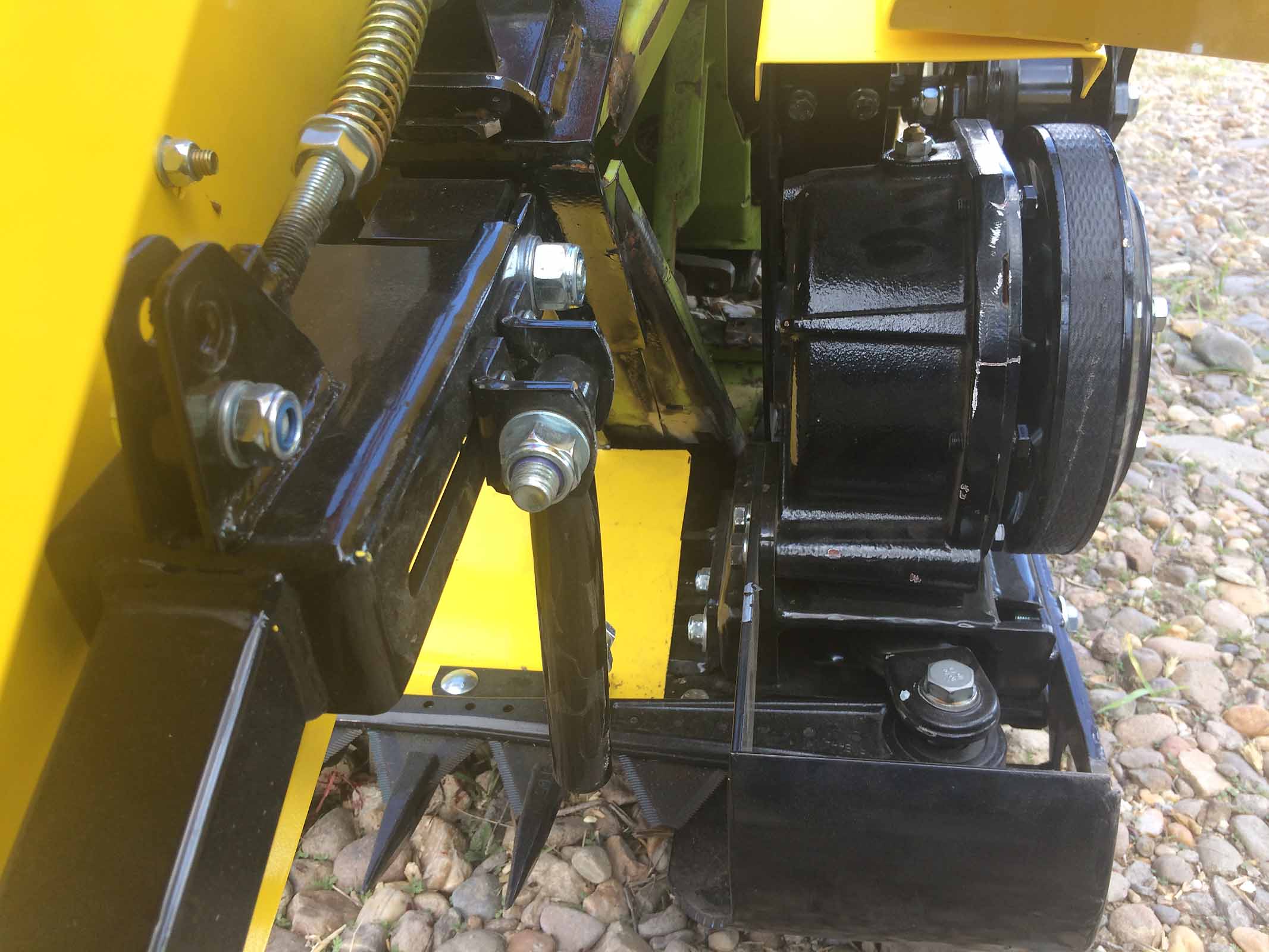

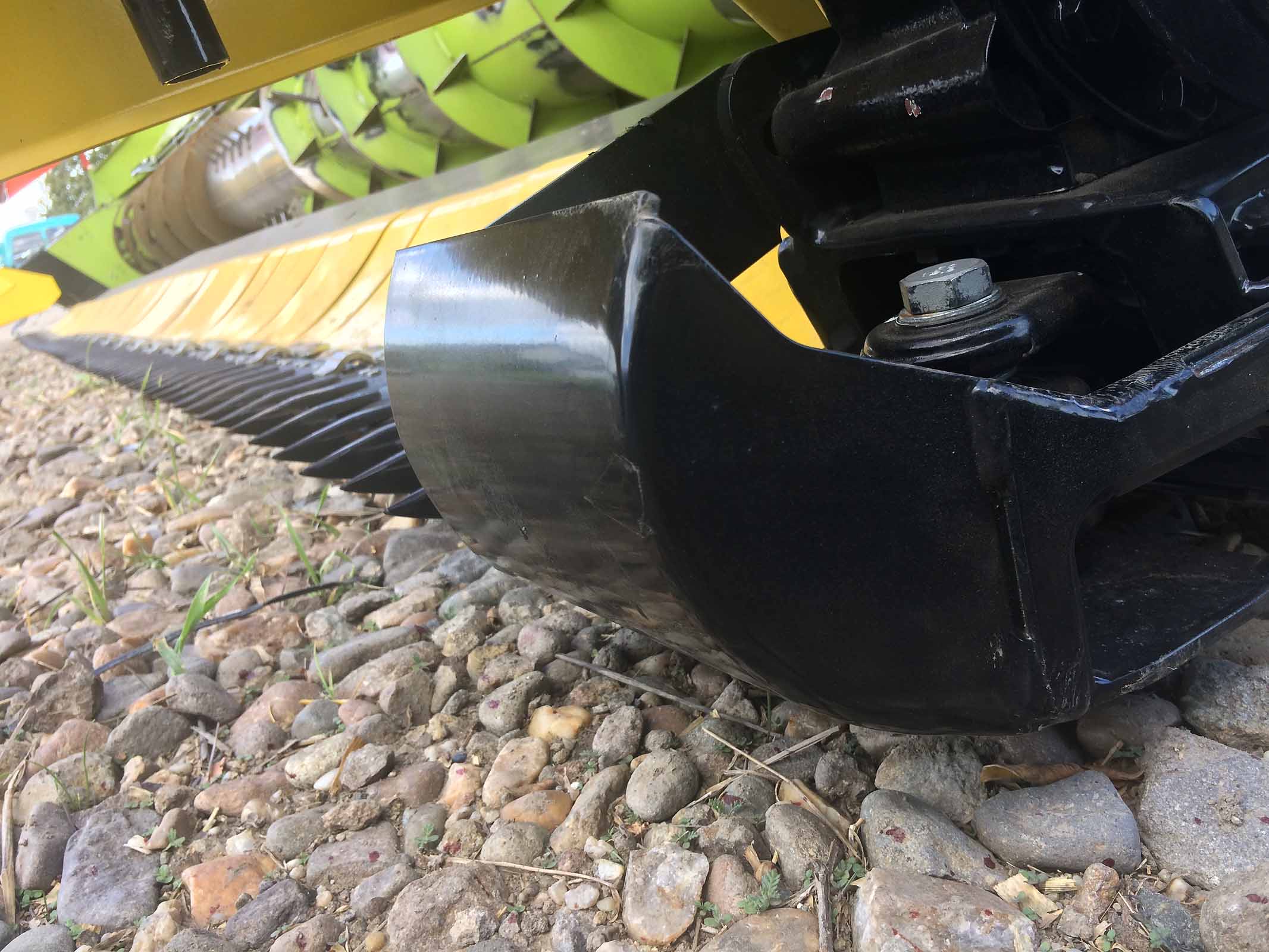

Il pattino sotto alla scatola di trasmissione. La parte anteriore protegge la testa della lama e può essere rimosso in quanto imbullonato. Se si lavora su terreni soffici senza pietre, rimuovendo questa protezione permettete alla lama di taglio di avvicinarsi ulteriormente al terreno ottenendo un taglio eccellente.

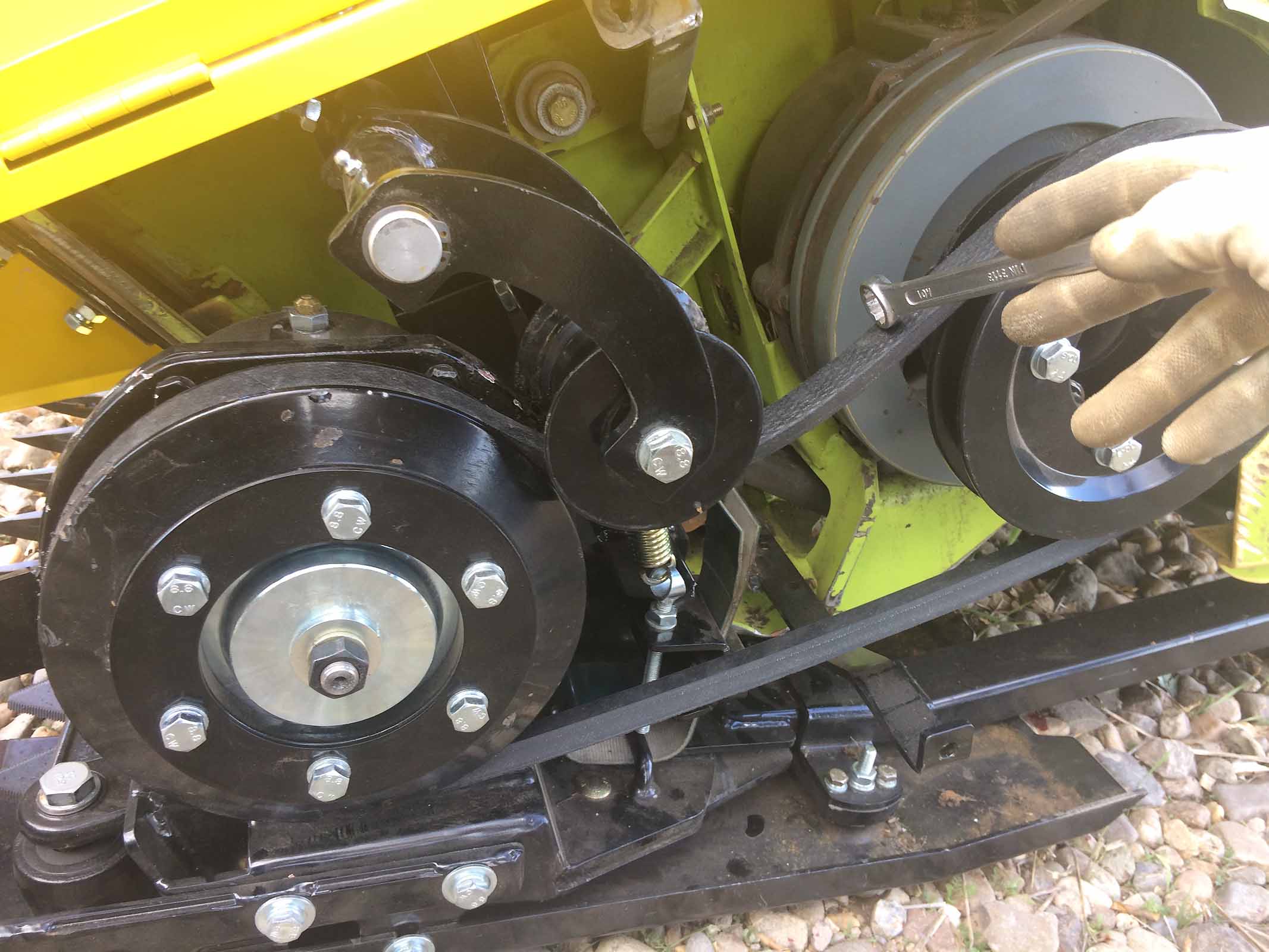

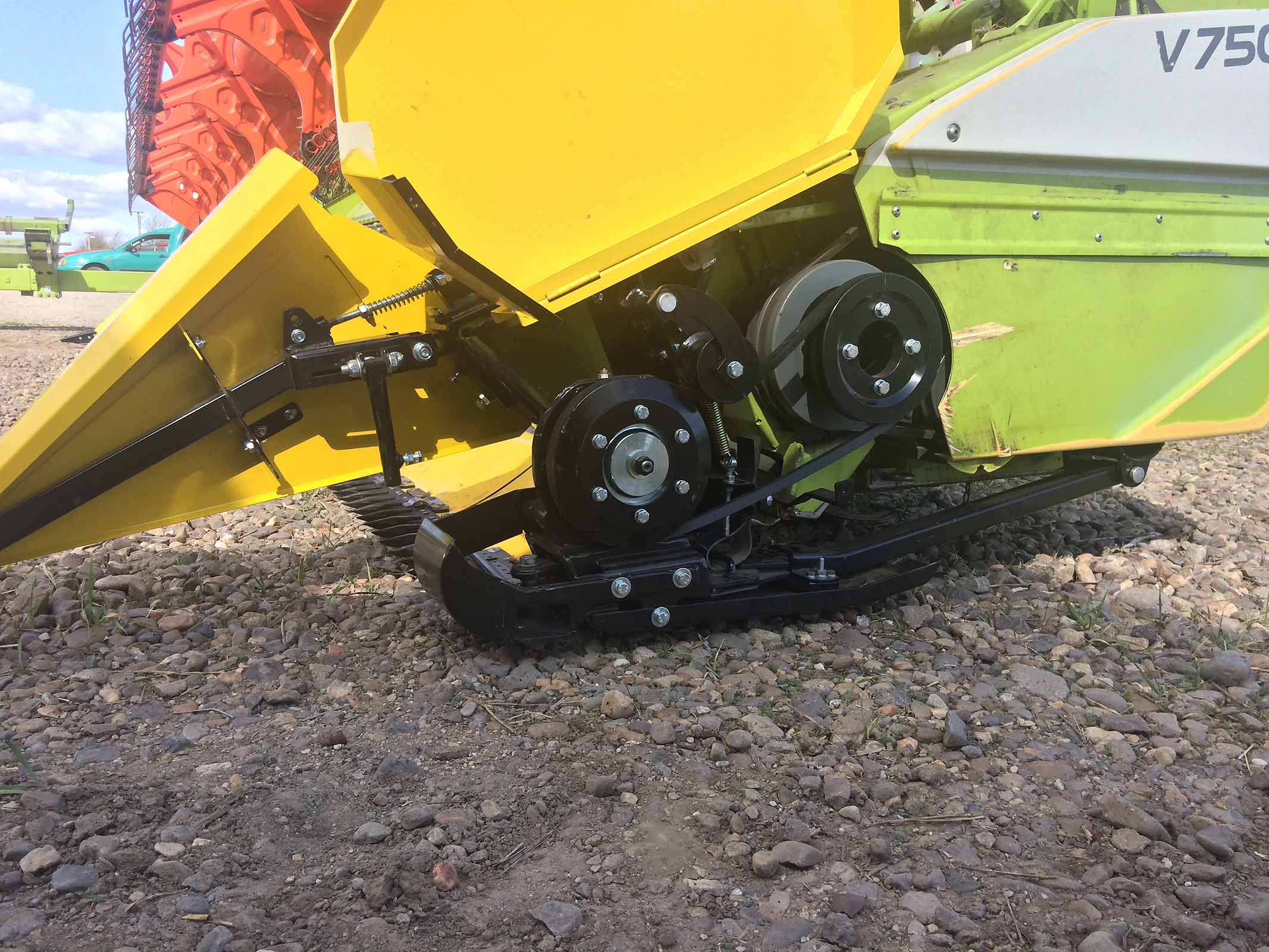

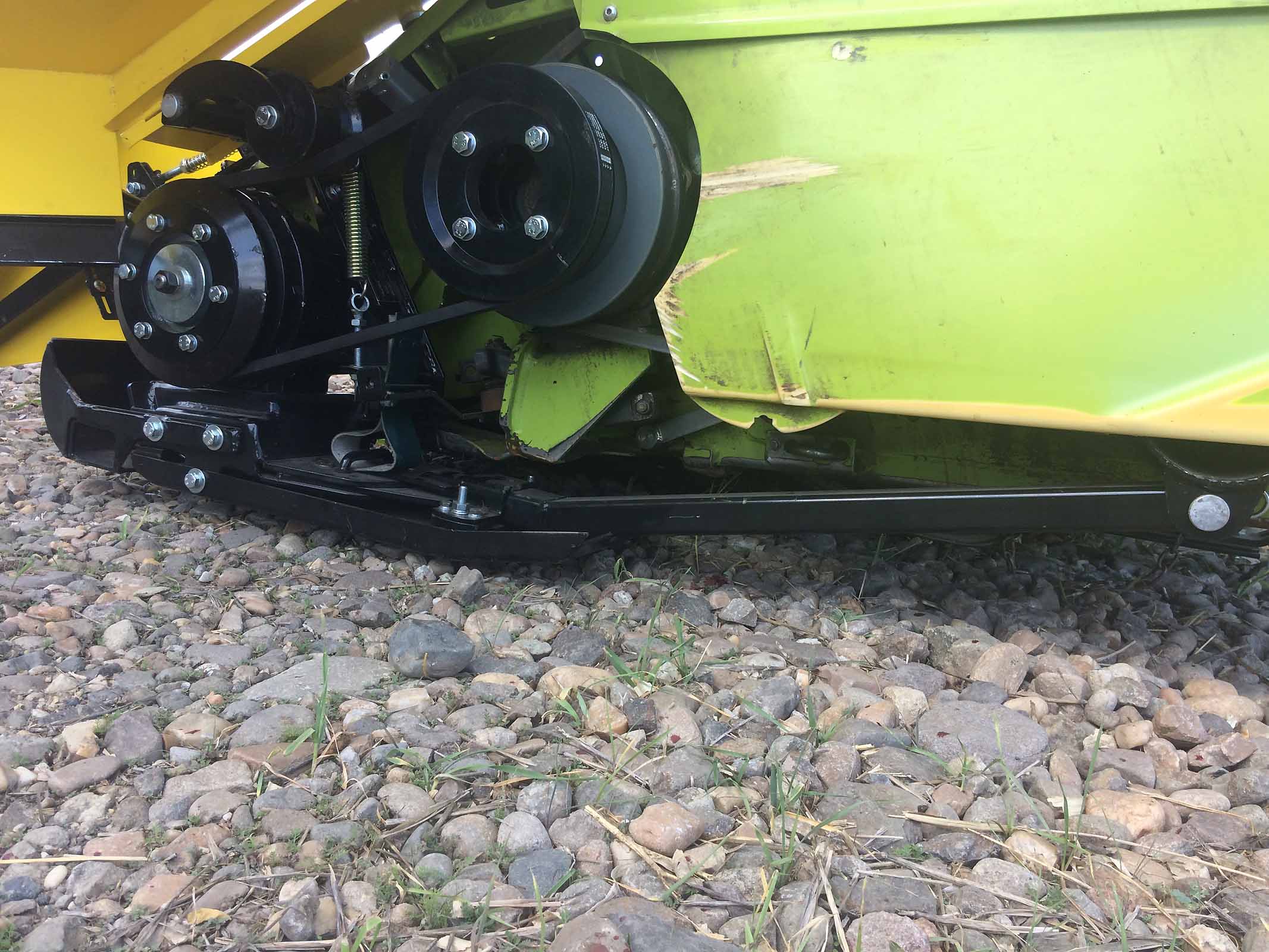

In questa immagine potete vedere la posizione dell’estensione SojaFLEX agganciata alla barra CLAAS con una vista sulla puleggia e relativa cinghia. Per sostenere il peso del kit SojaFLEX, i bracci di supporto sono molto robusti.

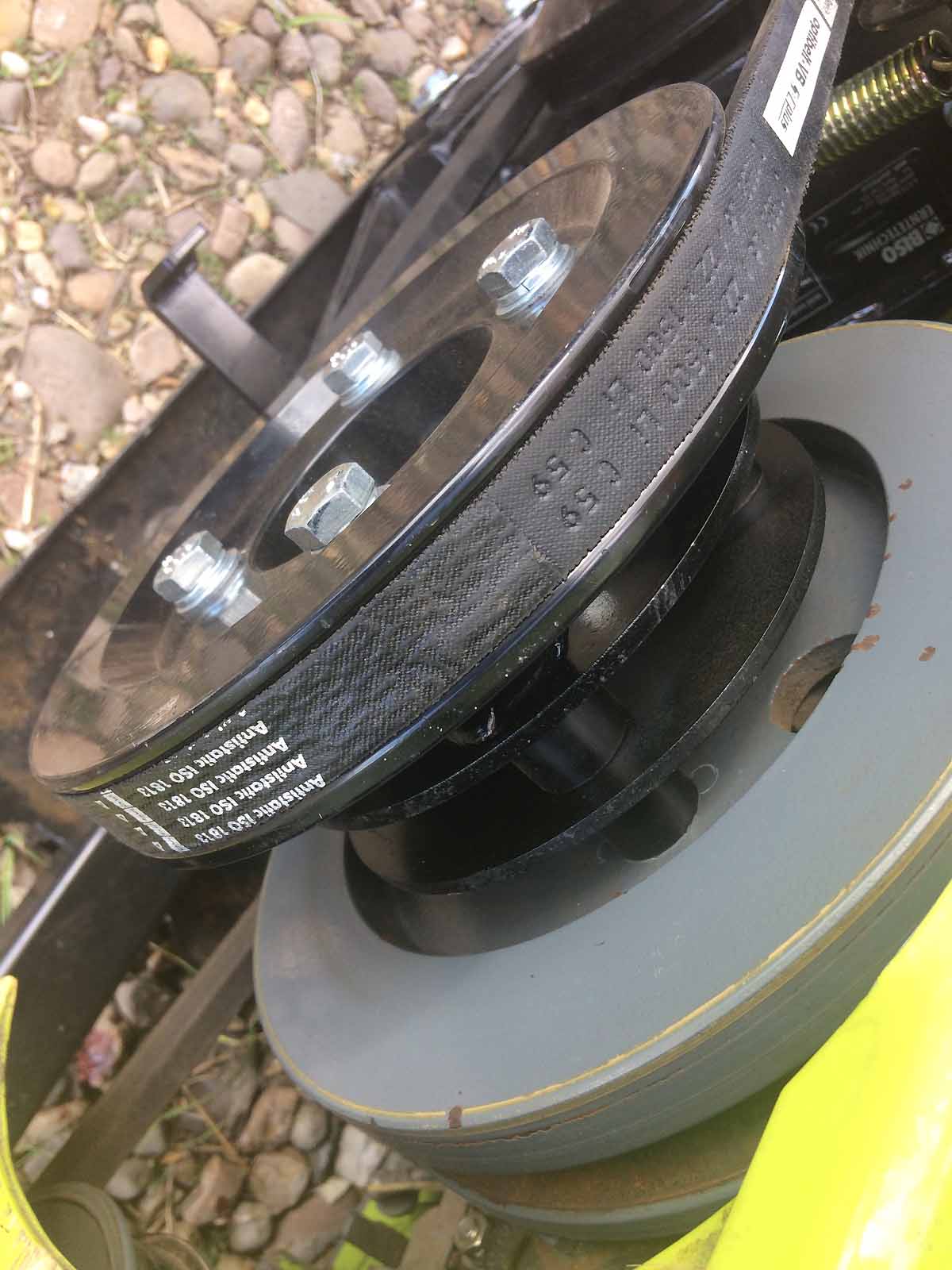

Nel 2019 abbiamo modificato il disegno di questa puleggia.

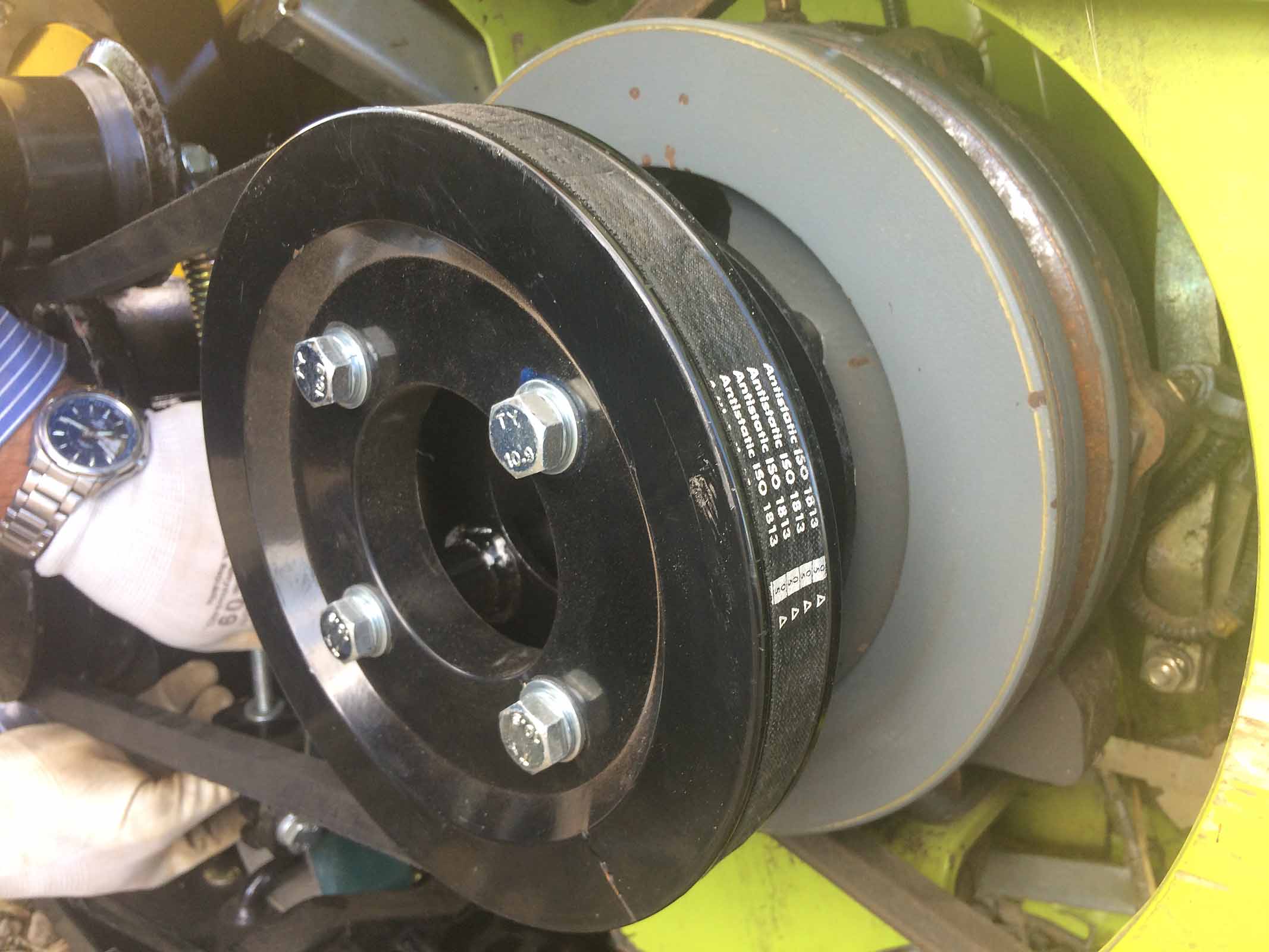

La stessa puleggia montata su quella originale.

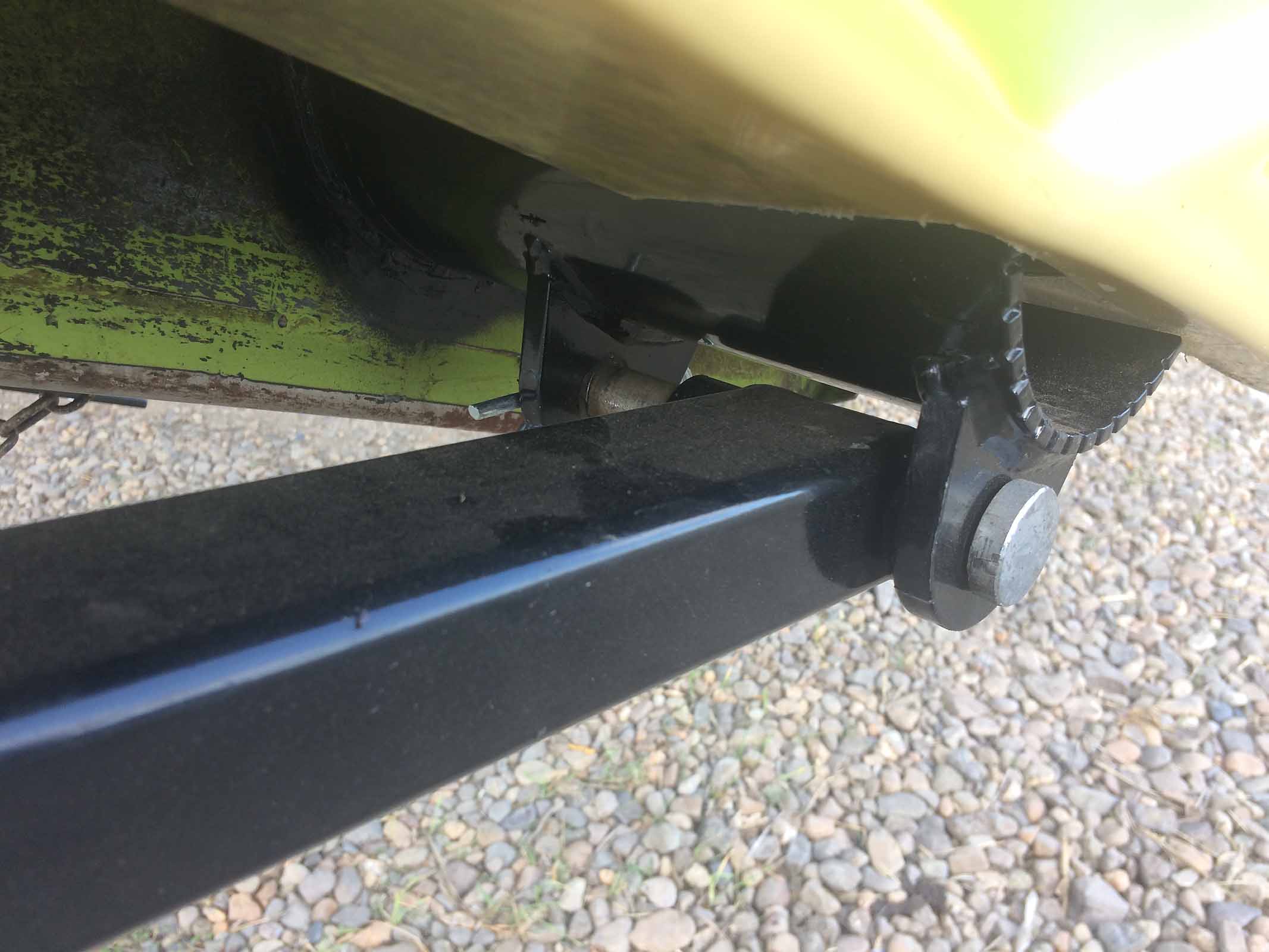

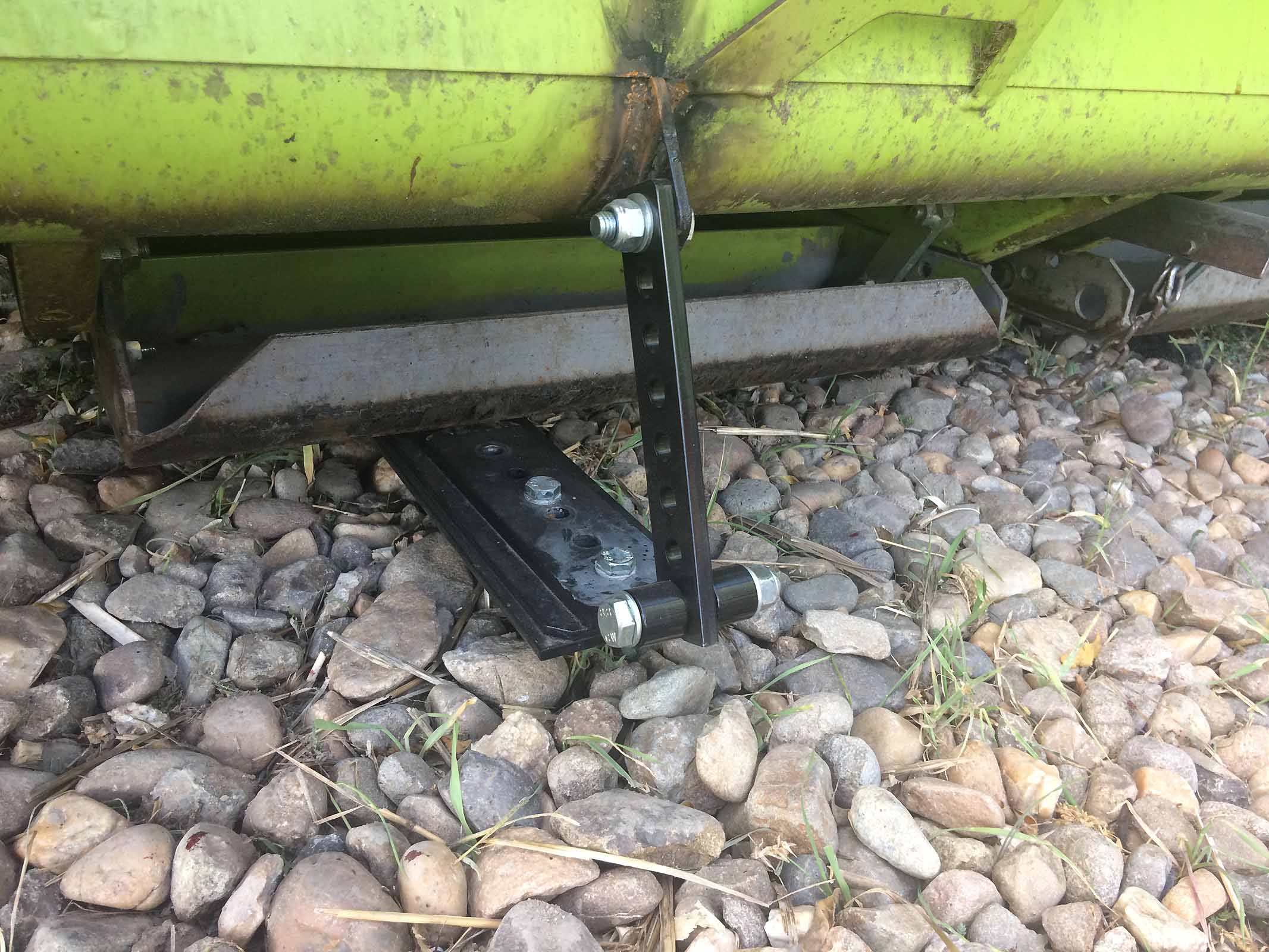

L’ancoraggio posteriore in dettaglio.
Ulteriore dettaglio.
Per l’estensione SojaFLEX utilizziamo la scatola di trasmissione standard BISO fissata con 6 bulloni.
La posizione del tenditore della cinghia è stato modificato leggermente nel 2020.
Se paragonata alle barre tradizionali, la protezione per la scatola di trasmissione e della testa di lama è molto più robusta in quanto funziona anch’essa come pattino. Nel 2020 abbiamo aggiornato la forma di questa protezione allungandone il profilo anteriore.

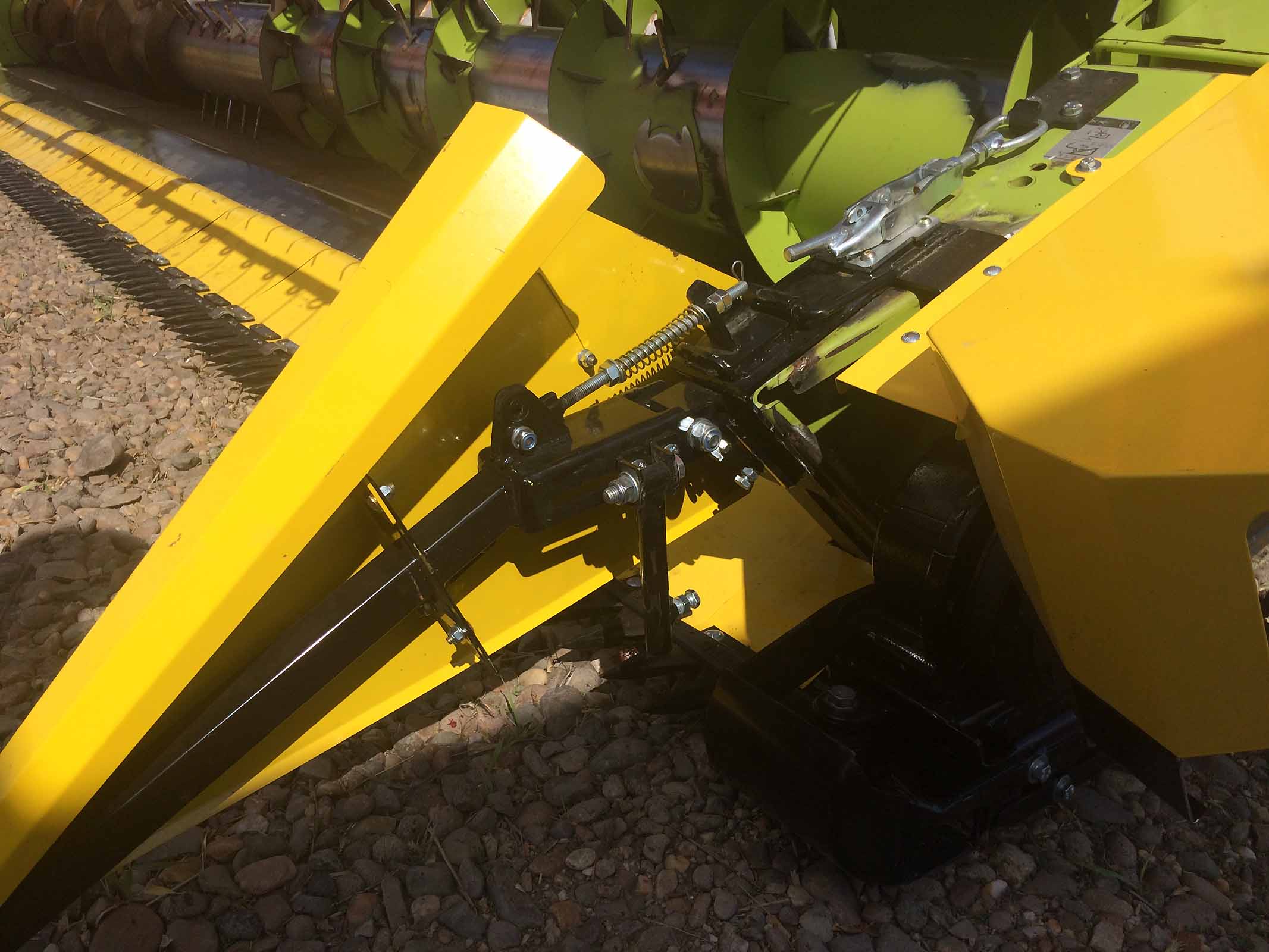

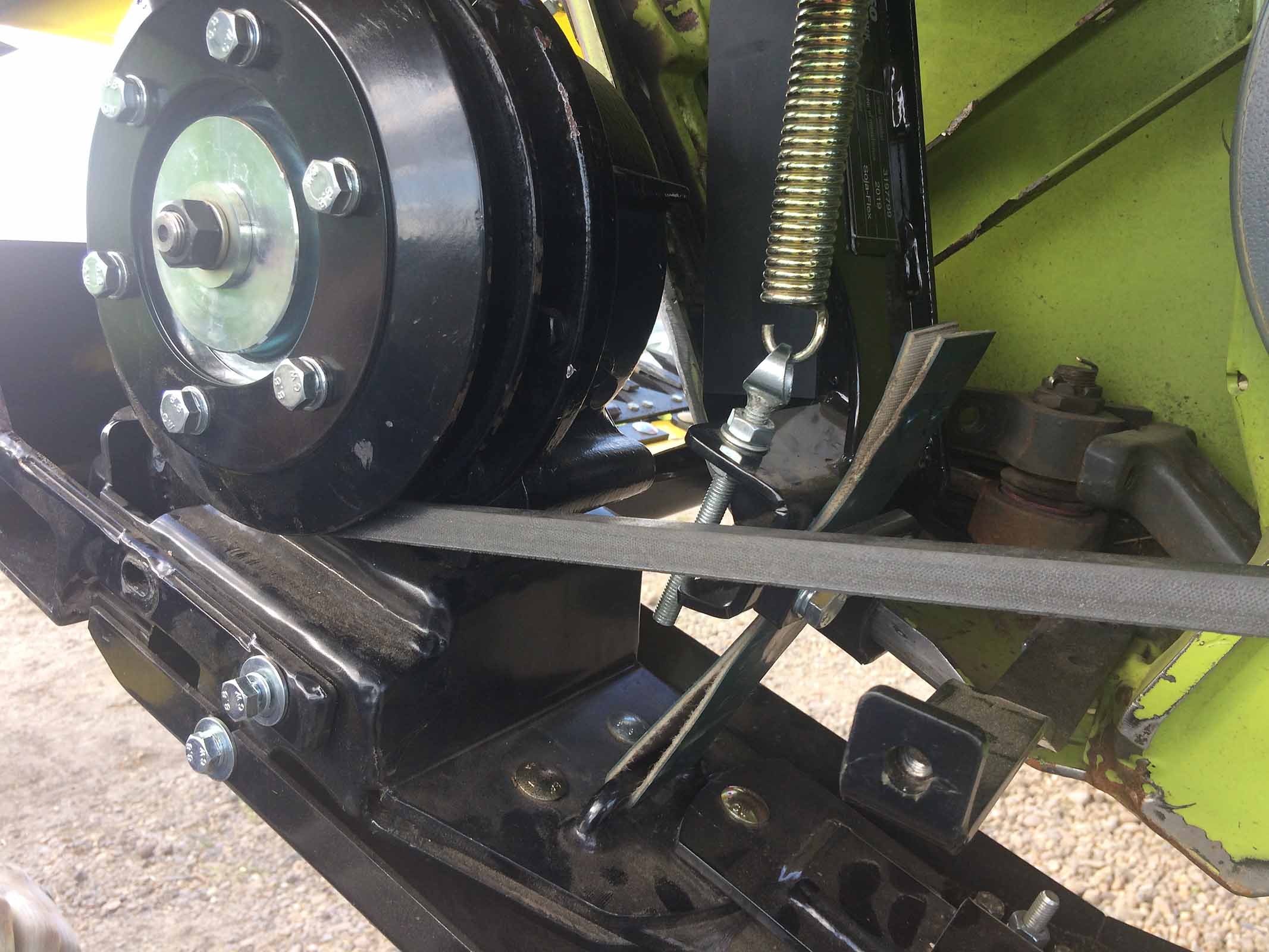

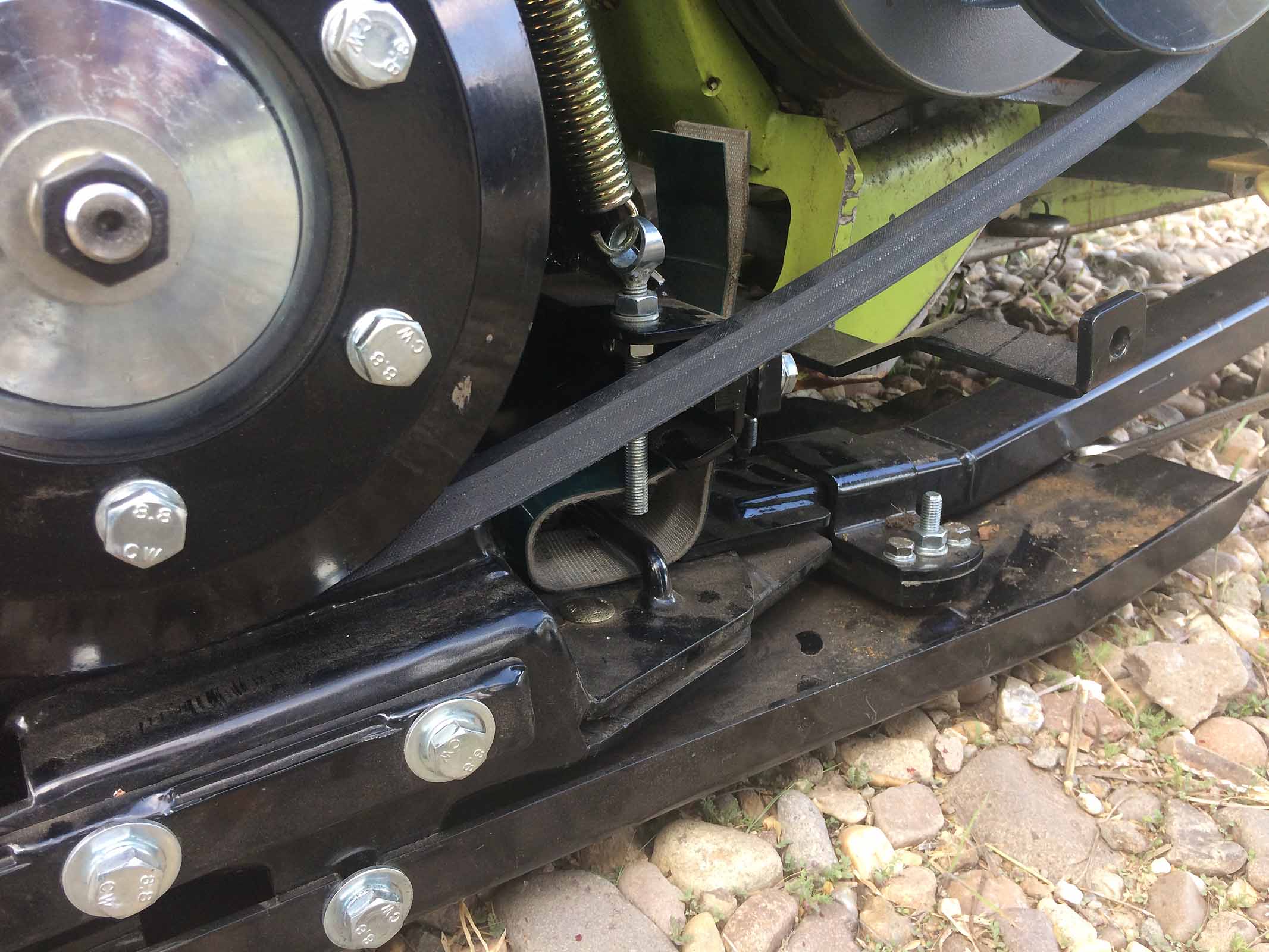

Nella fotografia si vede la molla del tenditore della cinghia e subito dietro appare la cinghia che delimita la posizione massima.
Qui si vede l’estensione montata sulla barra. A partire dal 2020 il tenditore, la sospensione dello sparticampo e la forma della protezione posta sotto la testa di lama sono modificati.
Per dimostrare il modulo FLESSIBILE tanti cercano di mostrarlo in condizioni estreme. Nella fotografia si mostra l’adeguamento al suolo “in condizioni di campo normali” e su una barra di 7.5 metri di larghezza.

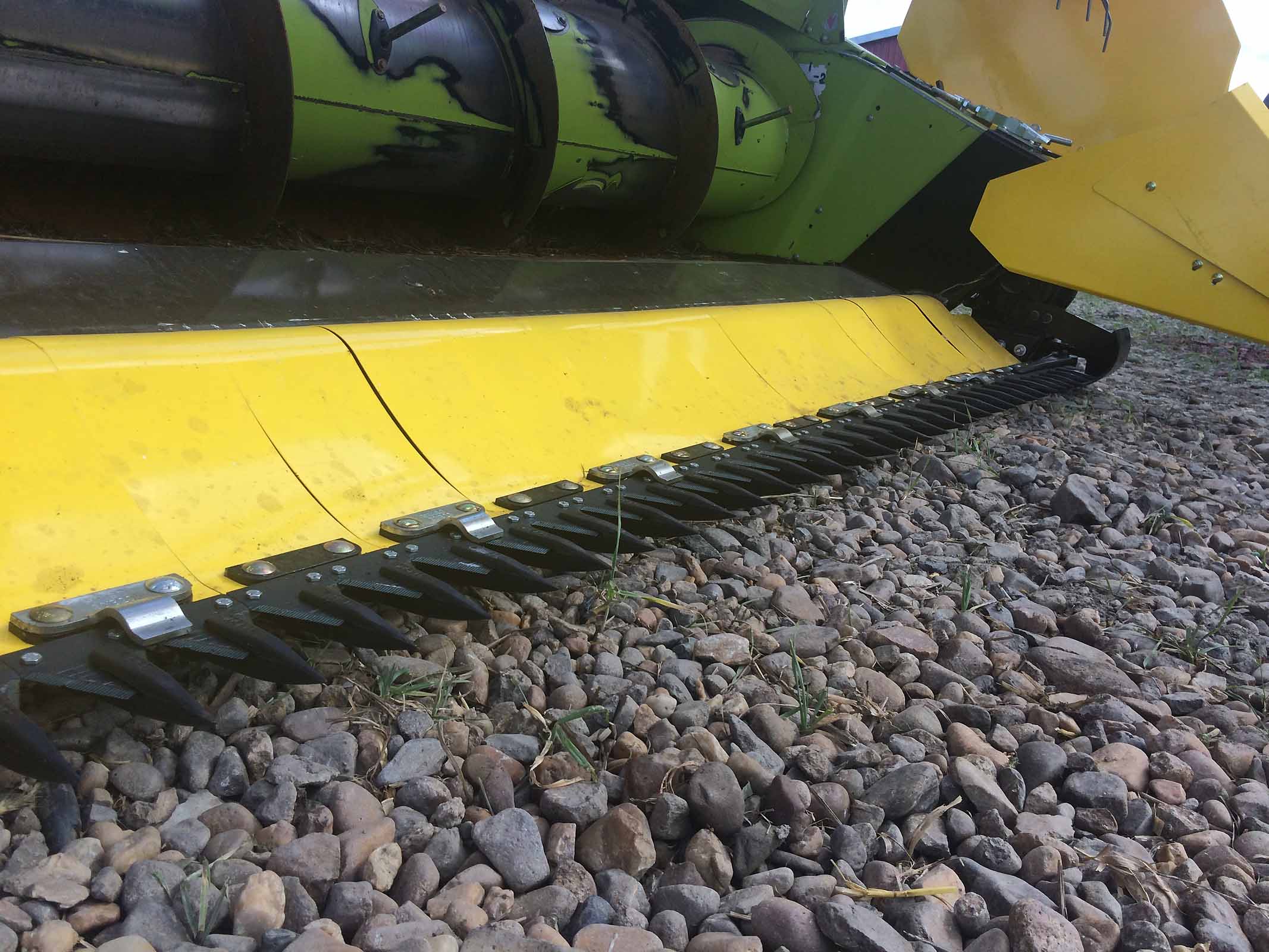

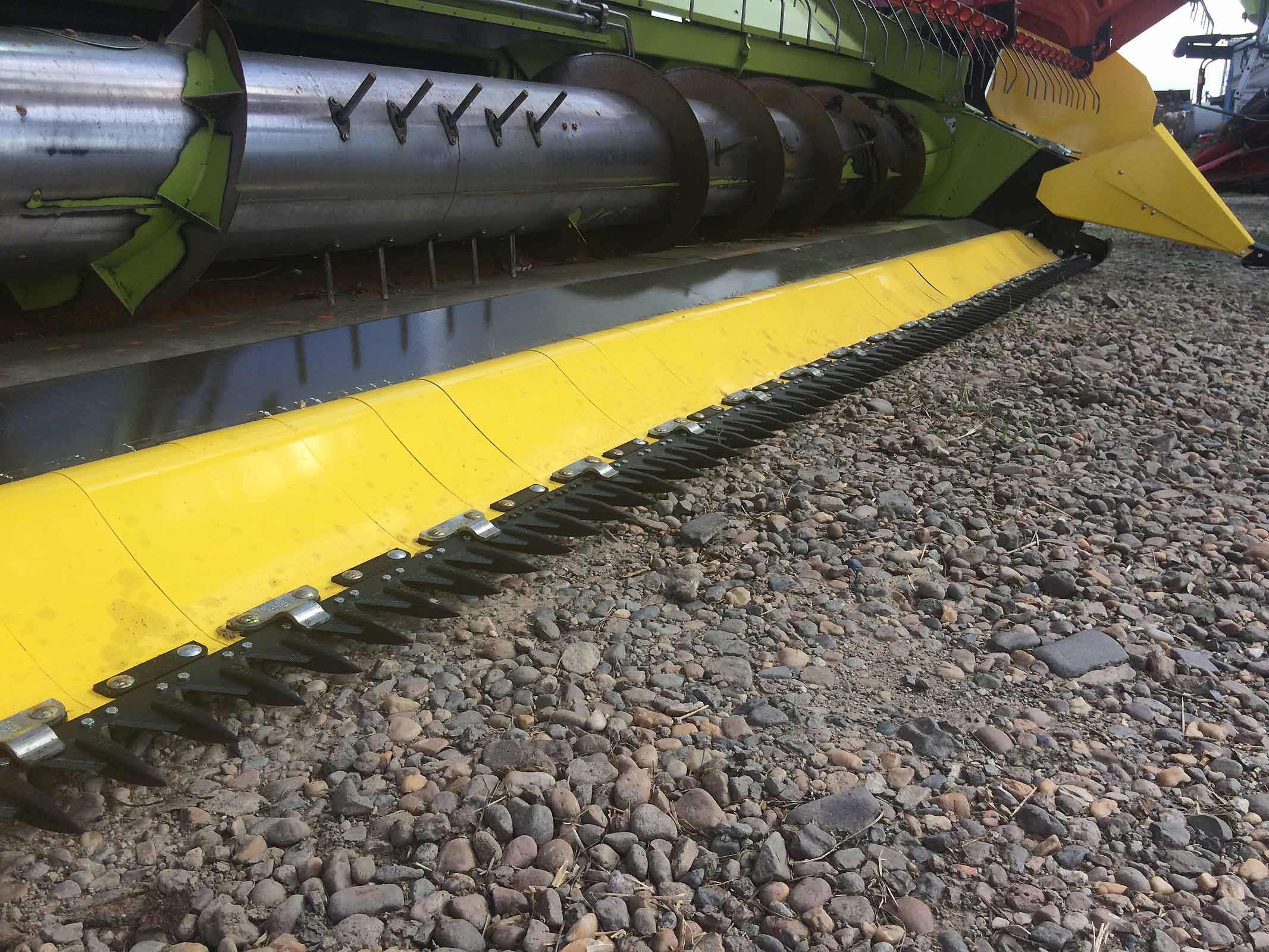

E ancora una immagine che ritrae la barra di taglio con denti e lame BISO. Dal 2020 sono offerte in opzione lame e denti Schumacher.
Condizione in cui la barra viene leggermente sollevata.
… e la posizione dell’estensione soia rispetto alla barra a cui è ancorata.

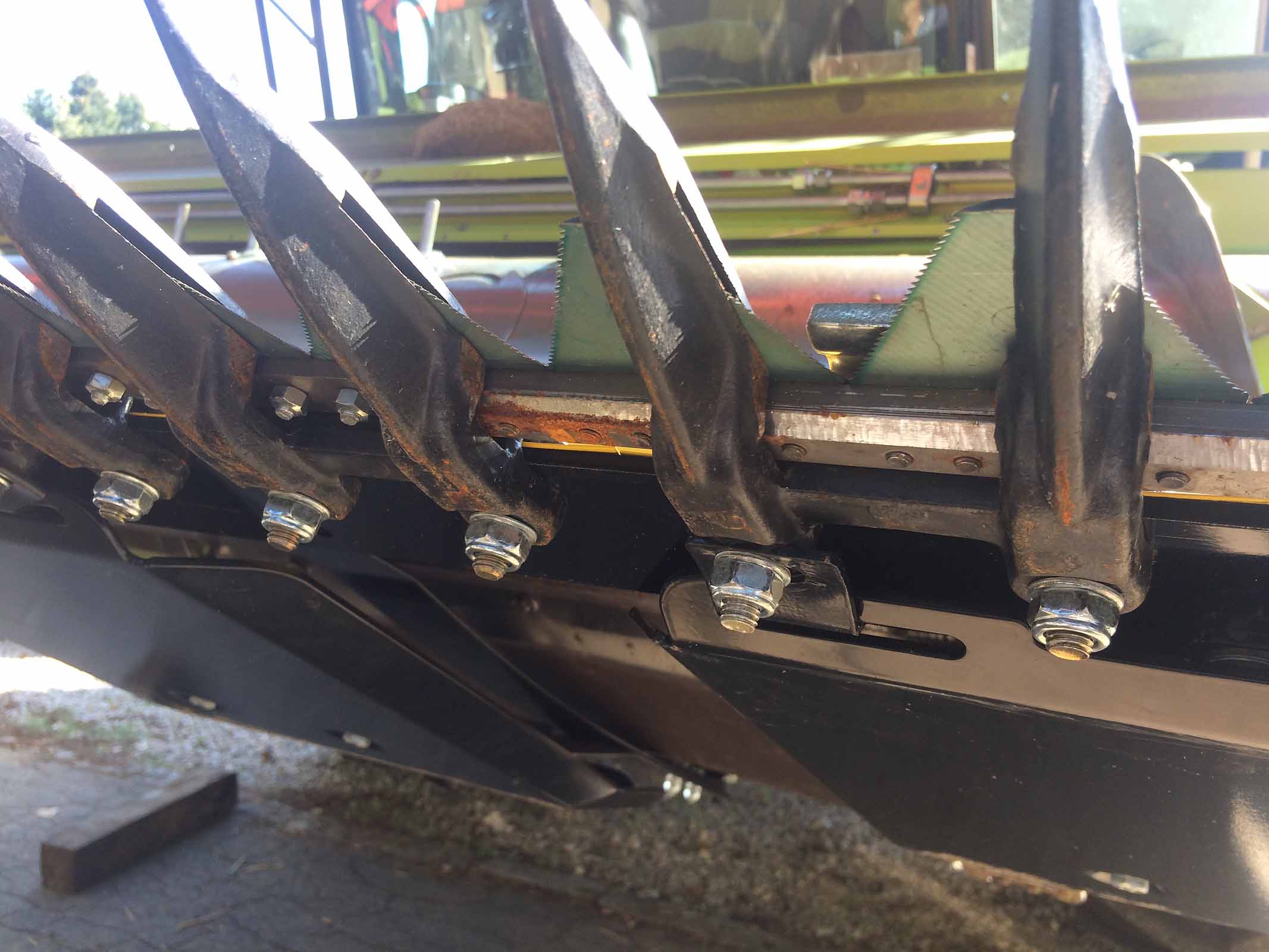

L’equipaggiamento con denti BISO. Lavorano perfettamente, sono solo sensibili ai sassi.
Nell’estensione SojaFLEX si possono utilizzare denti doppi standard grazie alla presenza di molti pattini di livellamento che si appoggiano al terreno evitando che il livellamento della lama di taglio venga esercitato dalla pressione al suolo dei denti a forma allargata o da una lama di taglio di forma particolare. La nostra soluzione è semplice e universale quando si tratta di sostituire lame e denti.
Questo è il motivo per cui la nostra estensione SojaFLEX funziona così bene nel campo. È migliore delle barre soia originali in quanto il modulo flessibile non è parte della barra stessa ma è stato concepito specificamente per tagliare soia.

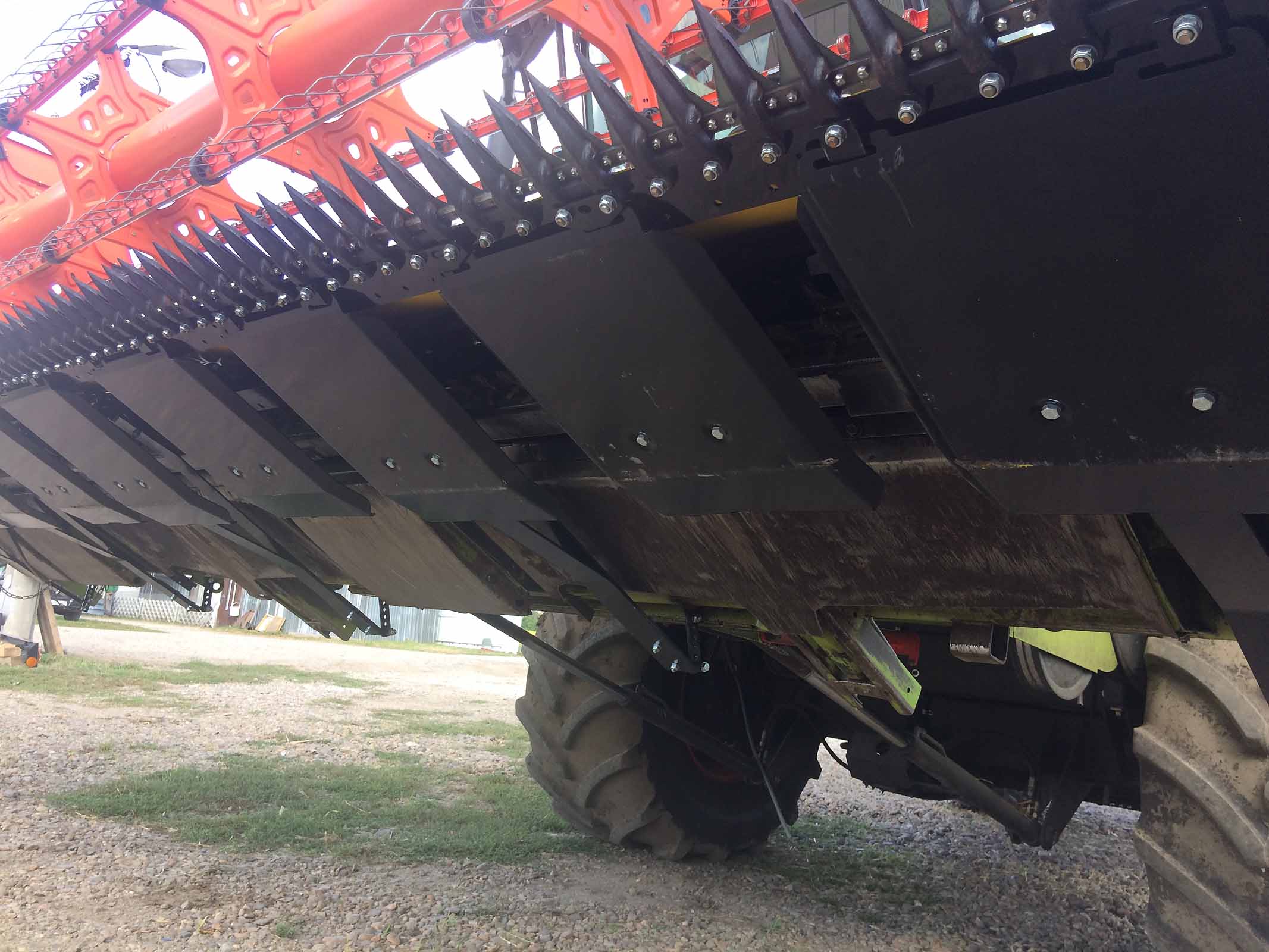

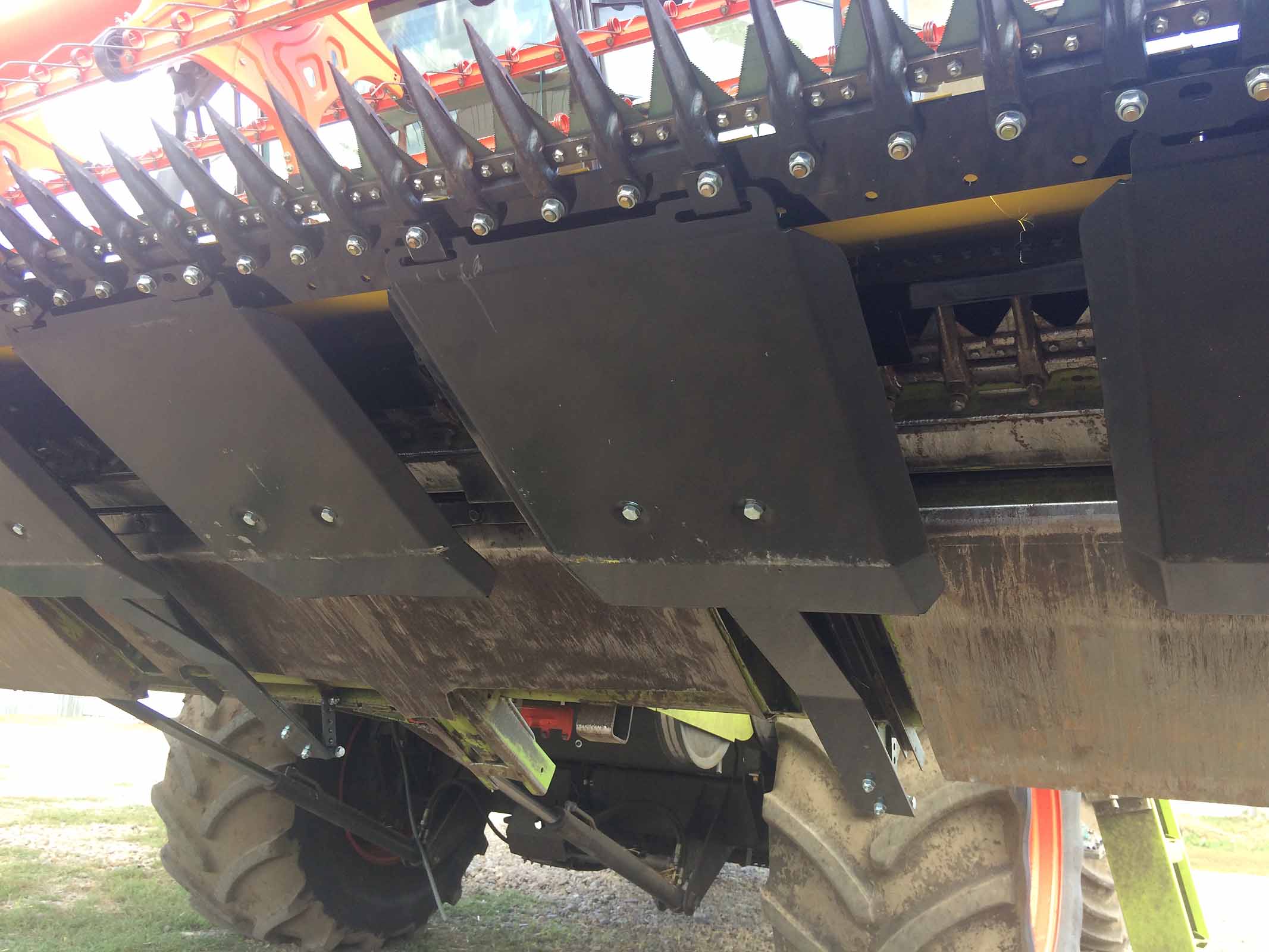

La testate sulla Claas Lexion è totalmente sollevata e potete apprezzare la posizione dei pattini sulla estensione soia. È molto importante la posizione dei denti doppi para lama.
In questa immagine si può apprezzare la posizione degli agganci posteriori e il sistema di regolazione.
Dettaglio – cosa troviamo dietro ai pattini.

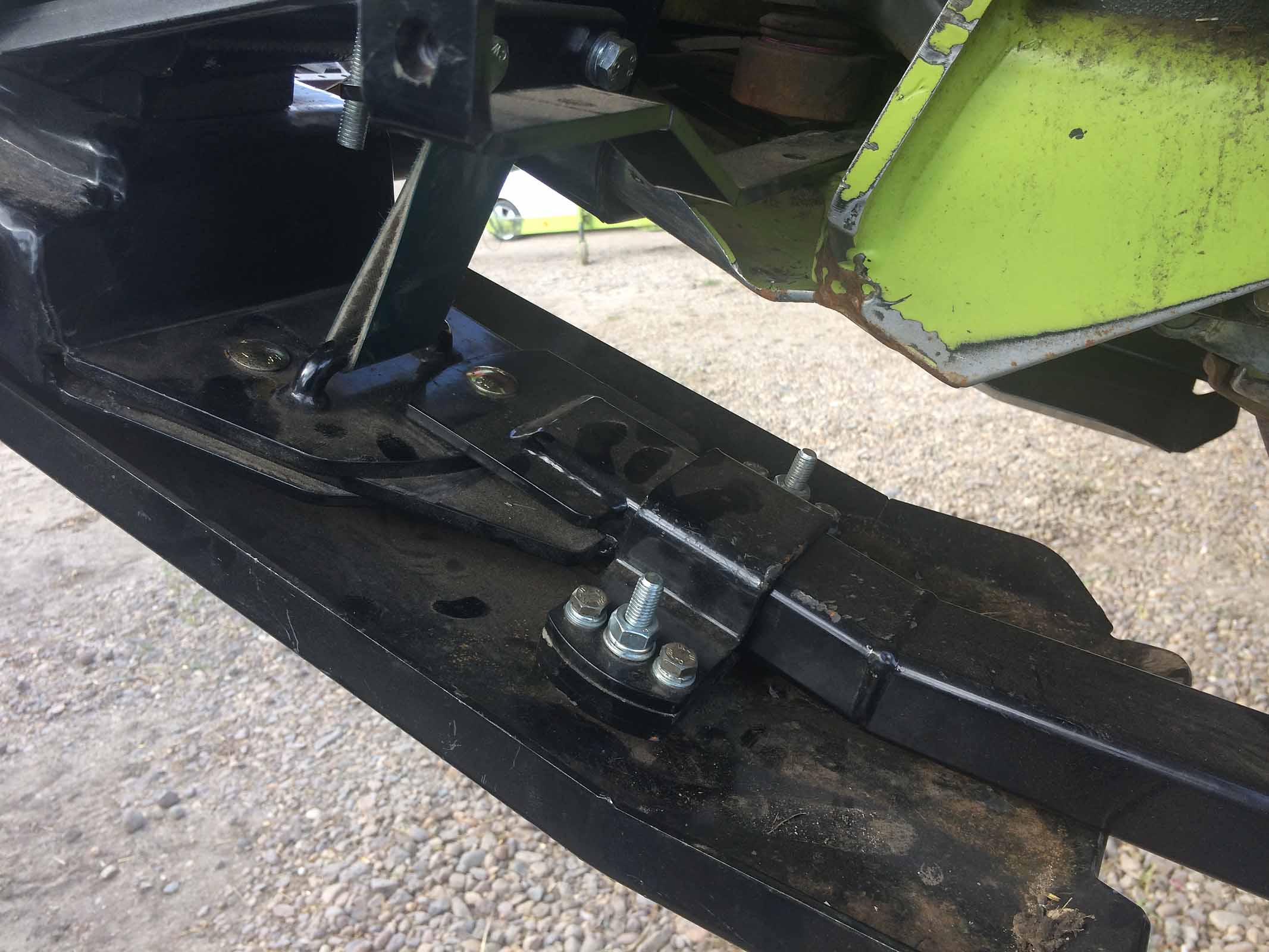

Dettaglio del braccio di supporto del pattino.

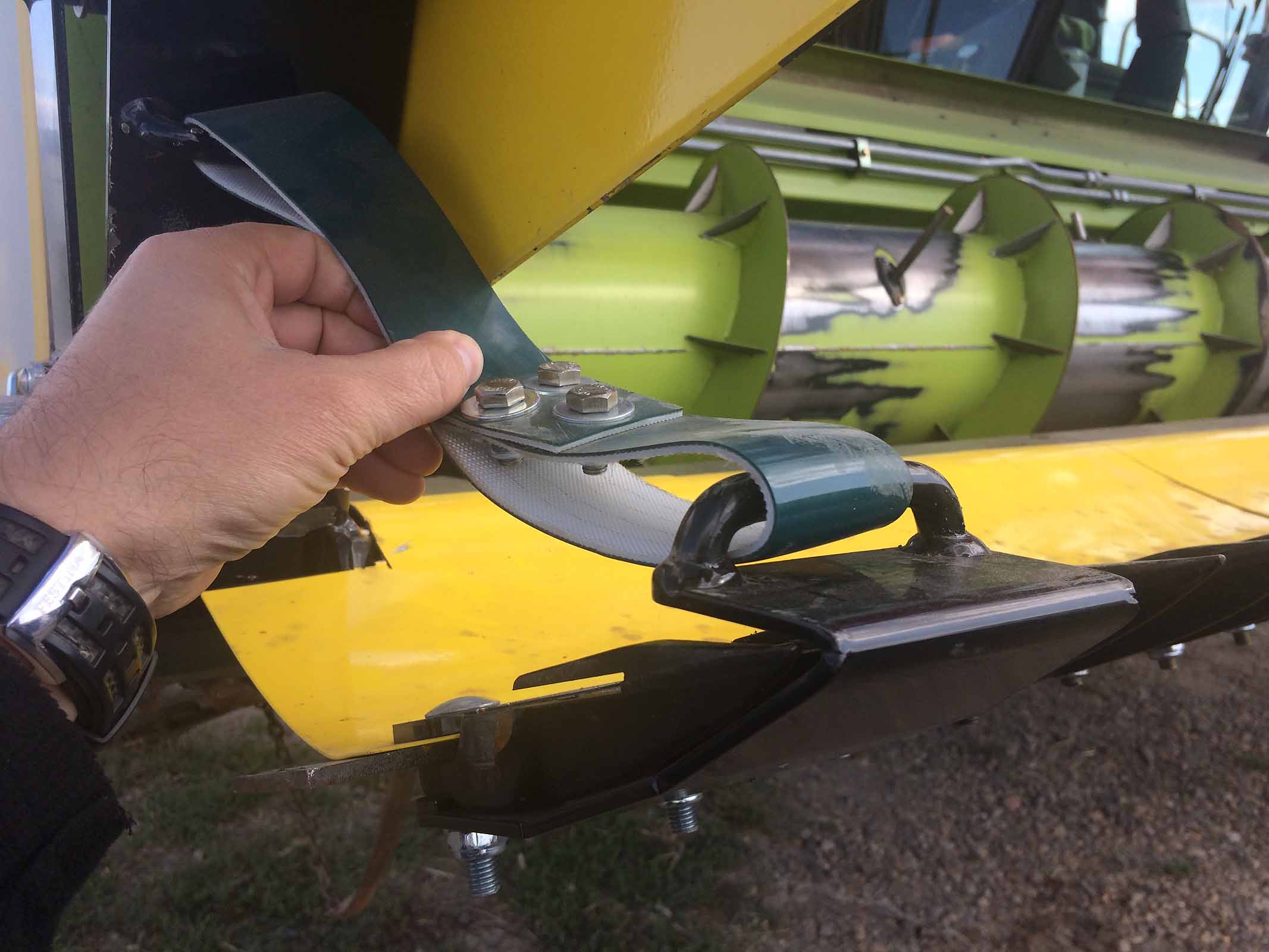

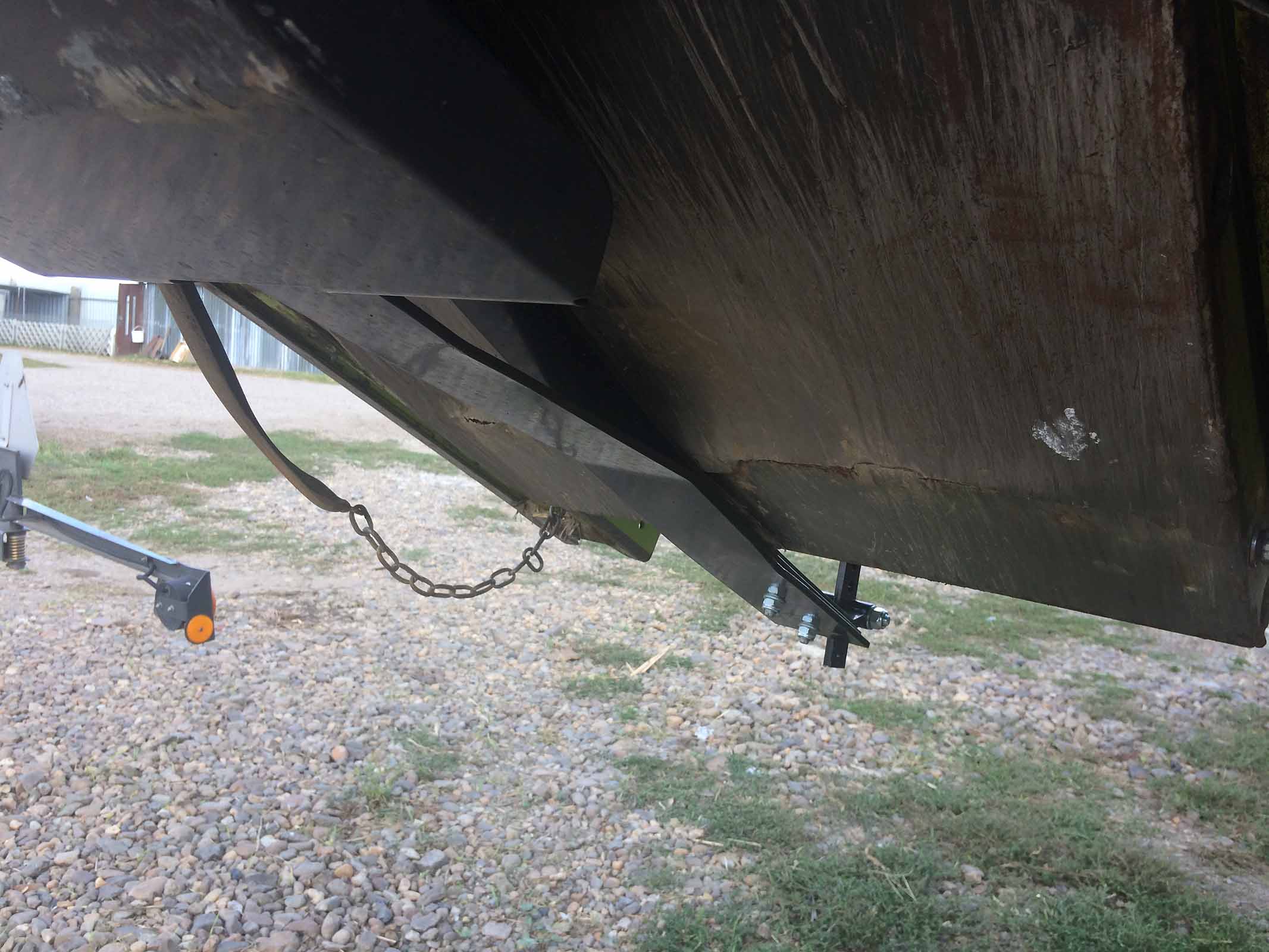

Il limitatore destro – una cinghia e un piccolo pattino.
E il movimento verso l’alto.
Il braccio di sostegno sinistro dietro la scatola di trasmissione – un dettaglio dell’aggancio posteriore con ingrassatore.
Il pattino di sinistra nella posizione bassa – la cinghia è attiva.
La stessa situazione.
E una vista frontale.

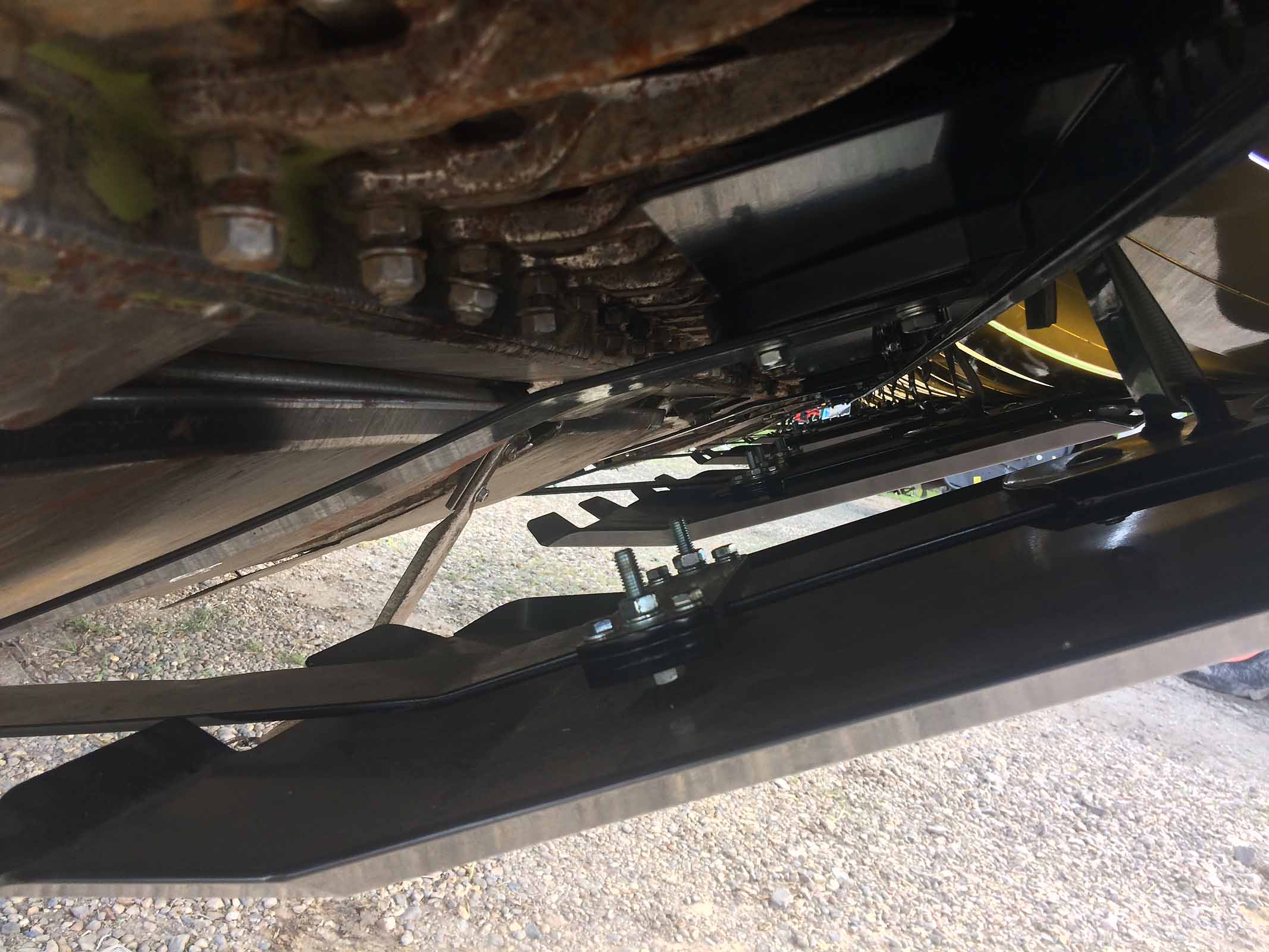

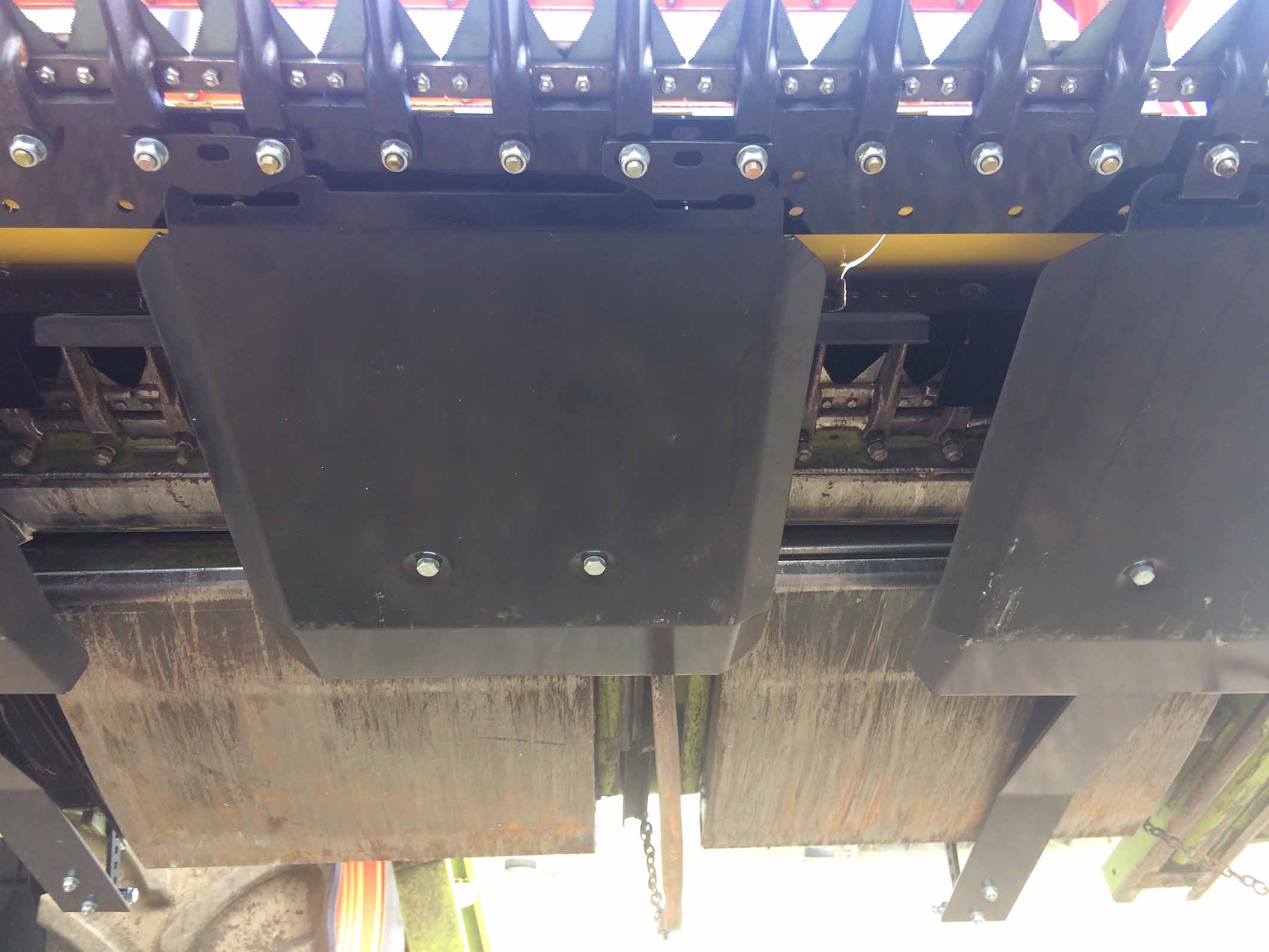

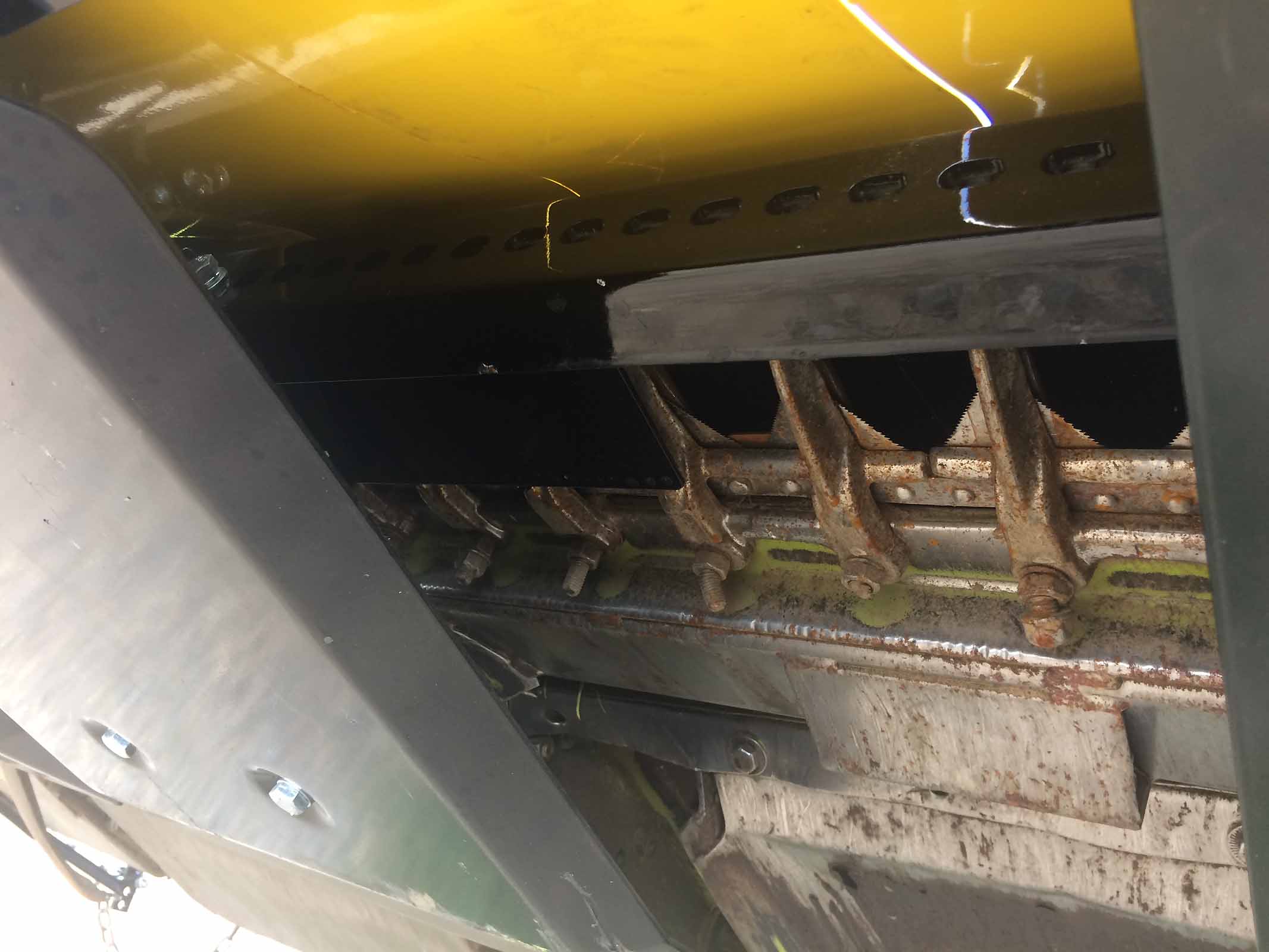

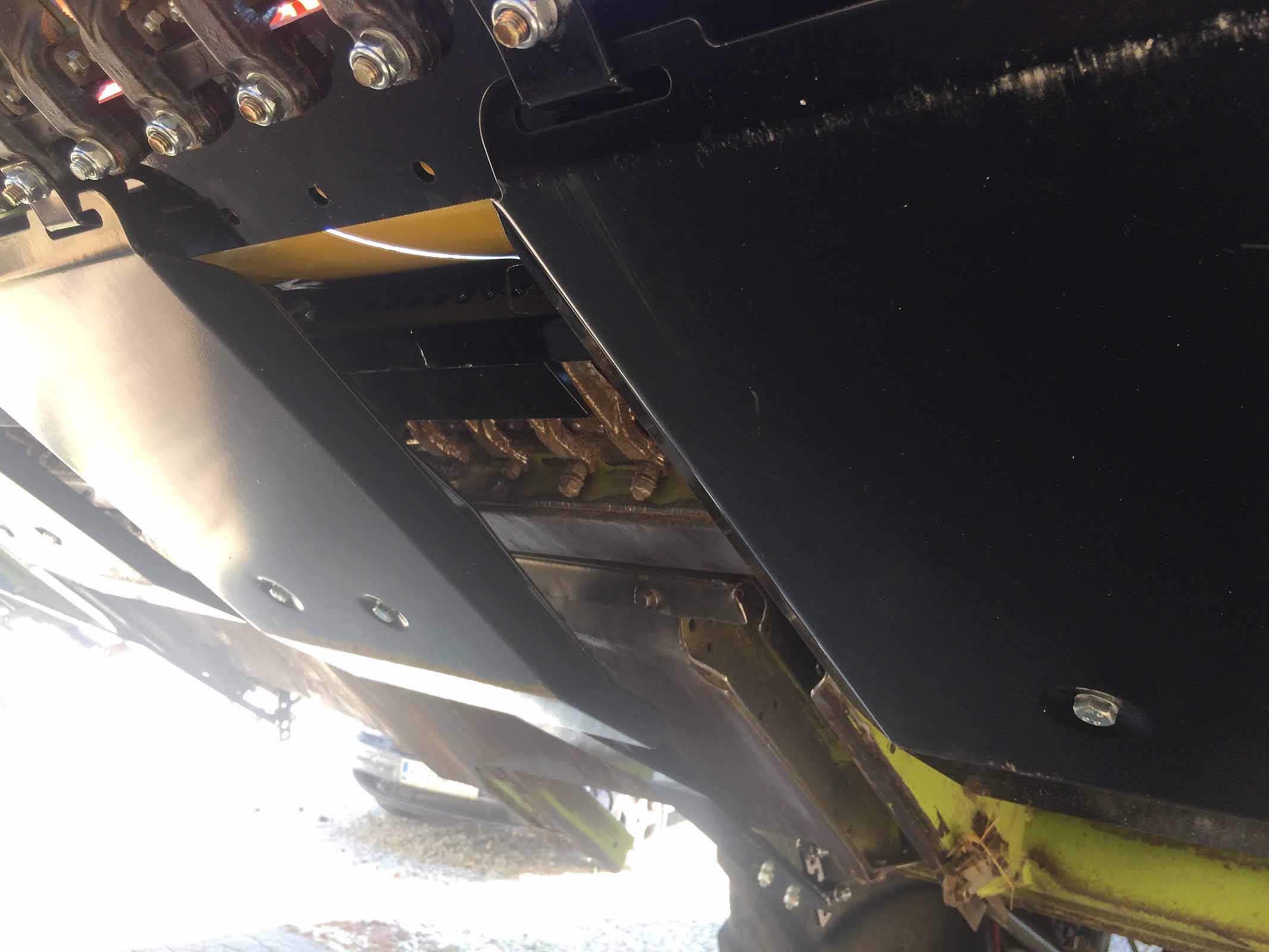

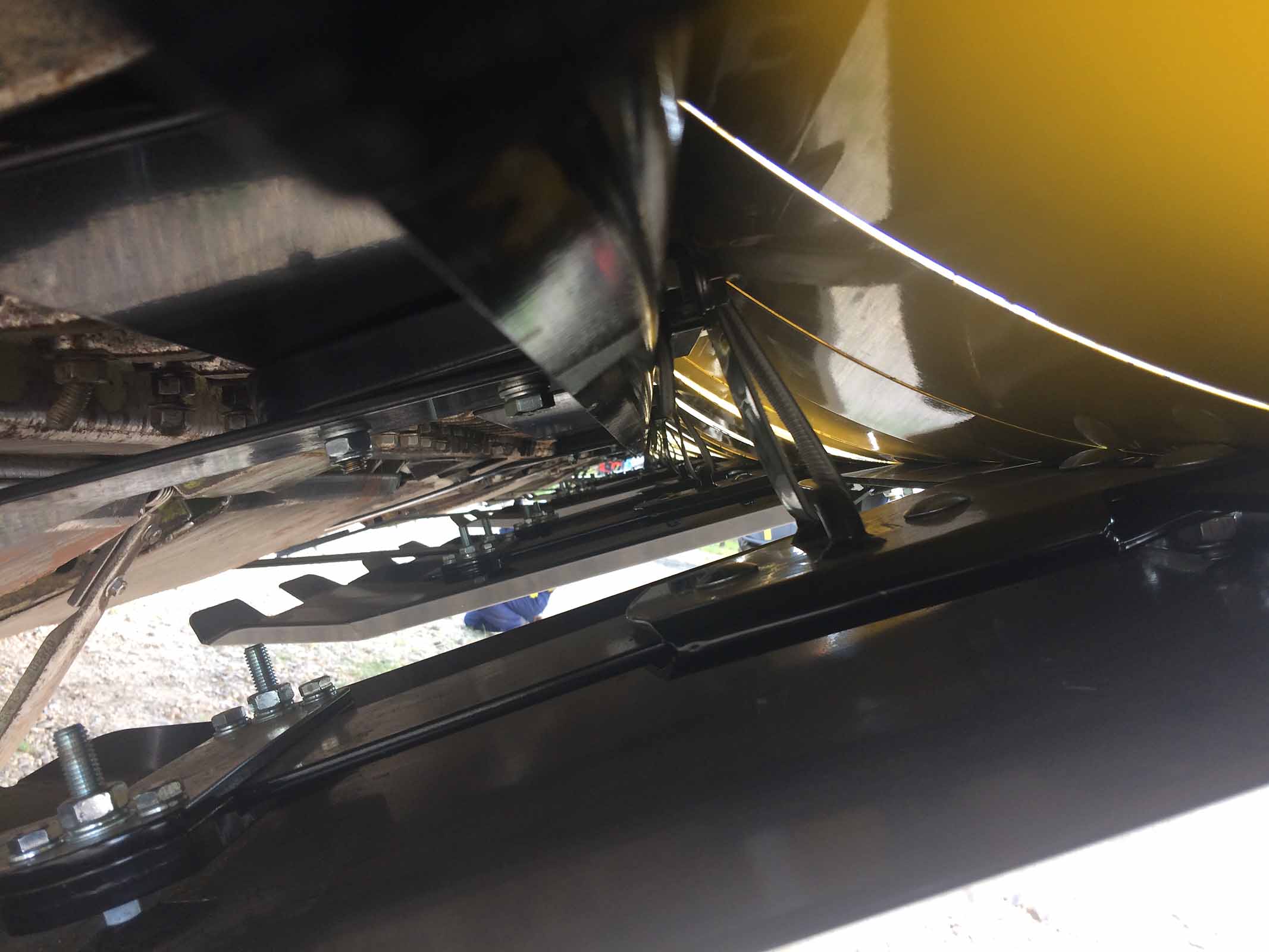

Una vista sotto le lamiere flessibili e sopra ai pattini.
E la posizione dei pattini quando la testata è sollevata.
La posizione della scatola di trasmissione quando la testata è sollevata.

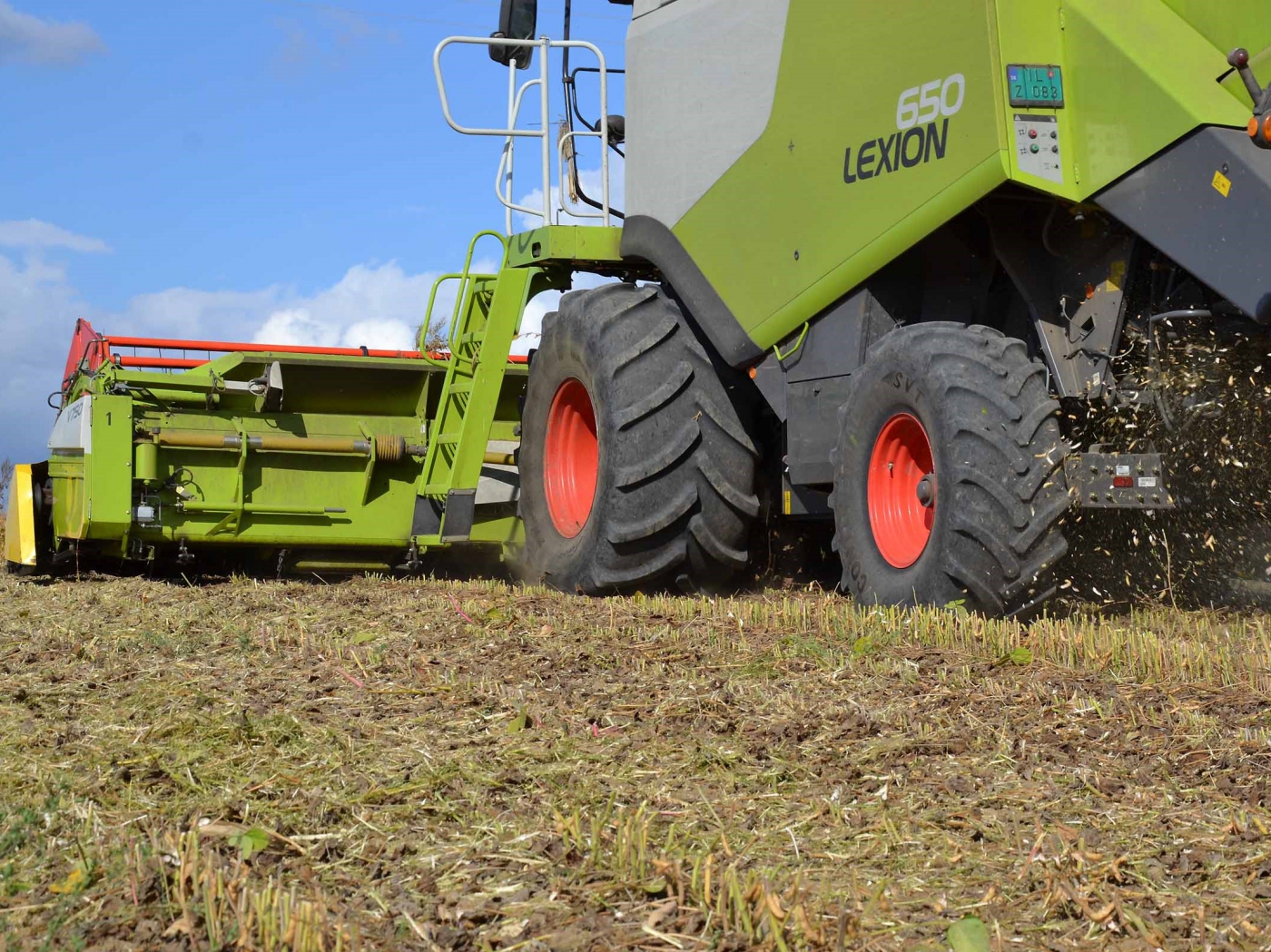

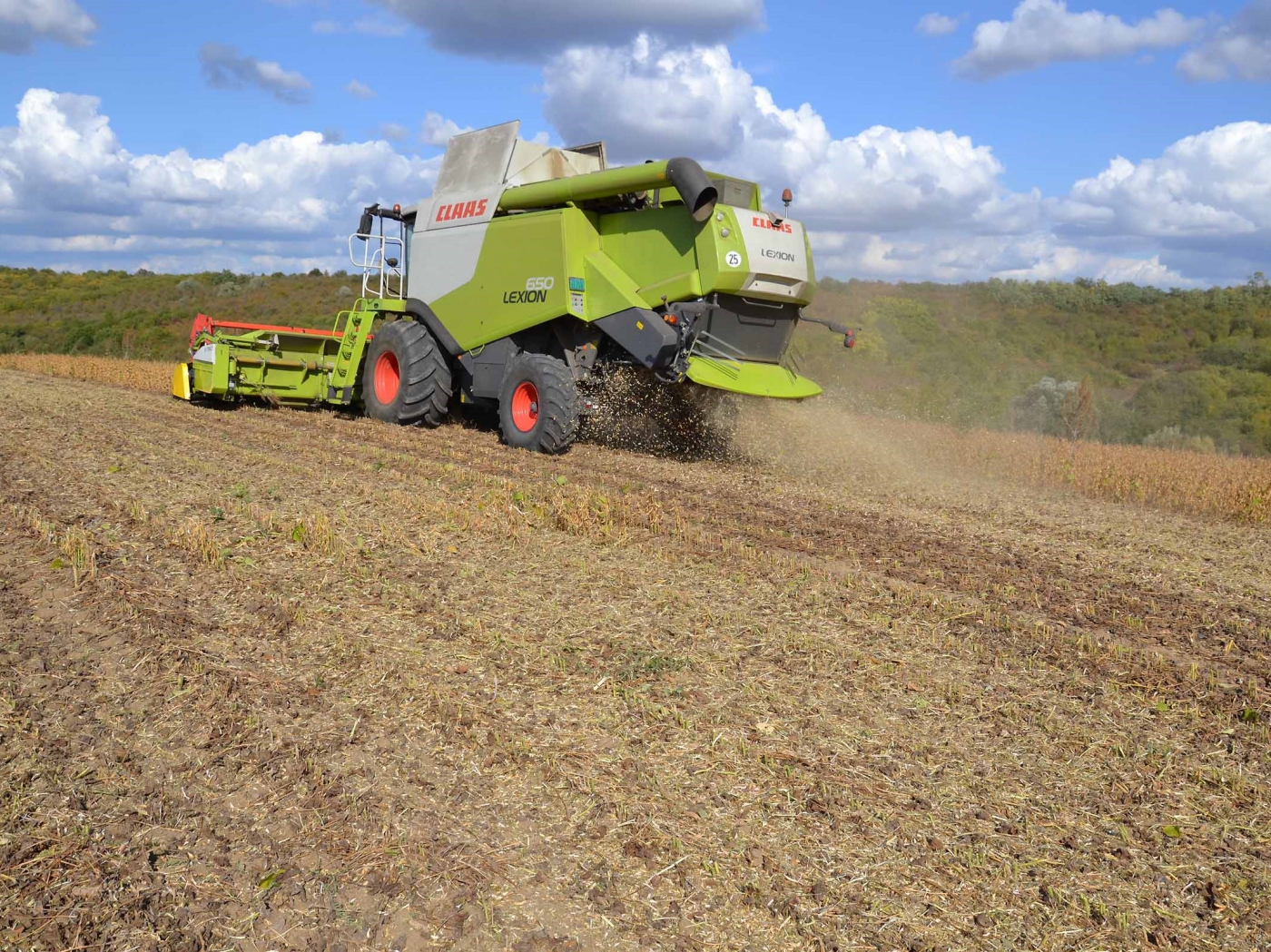

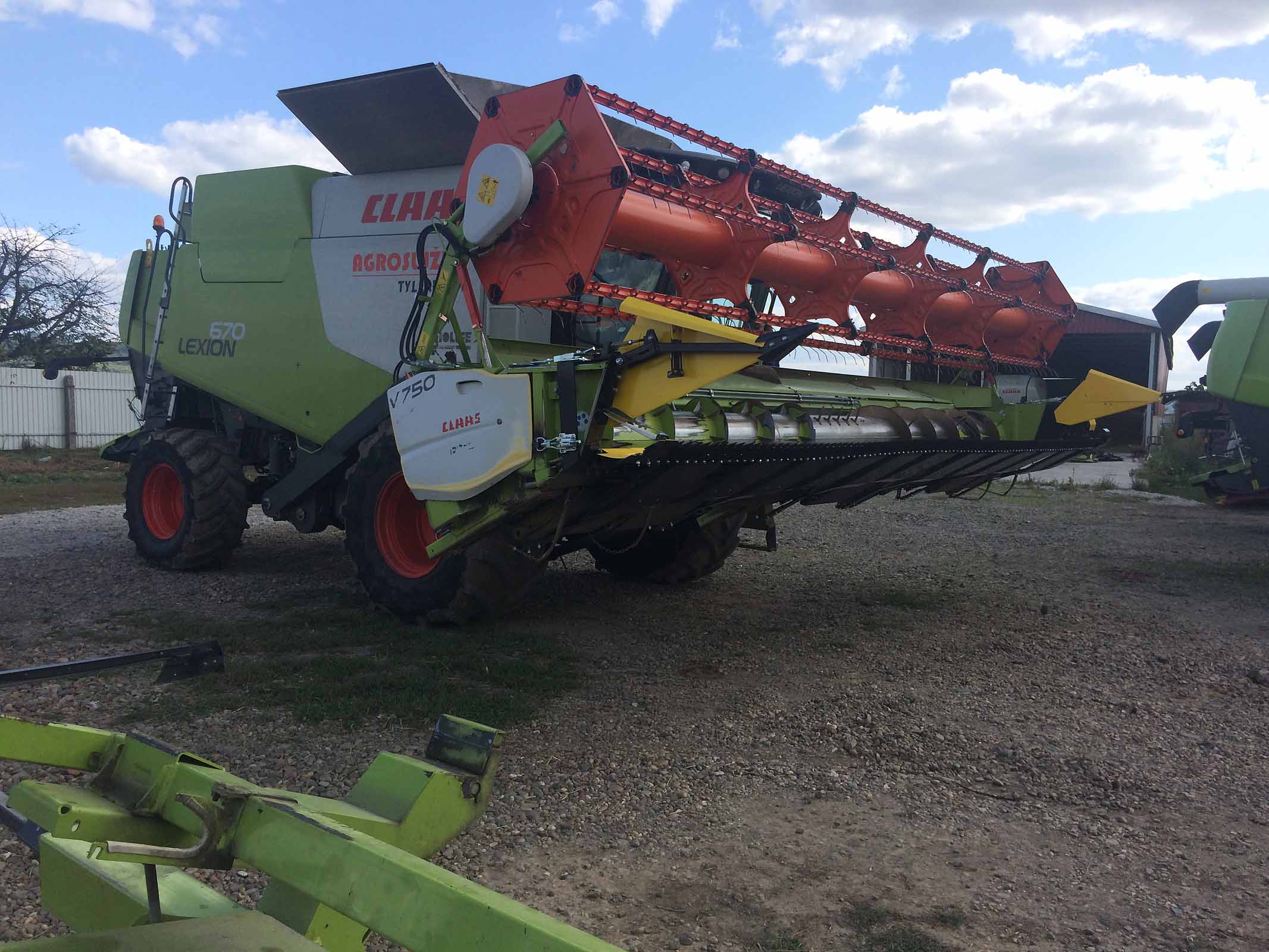

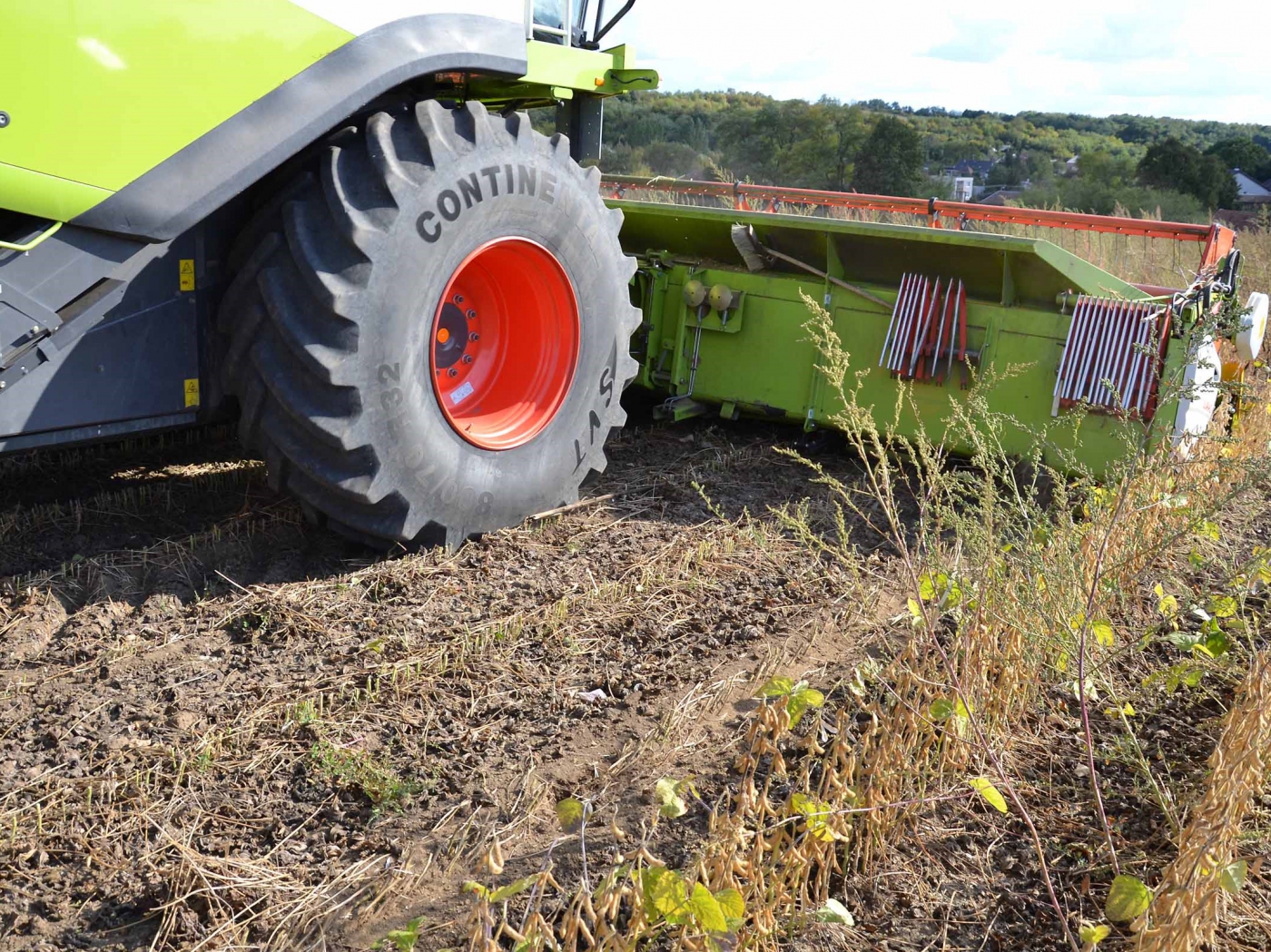

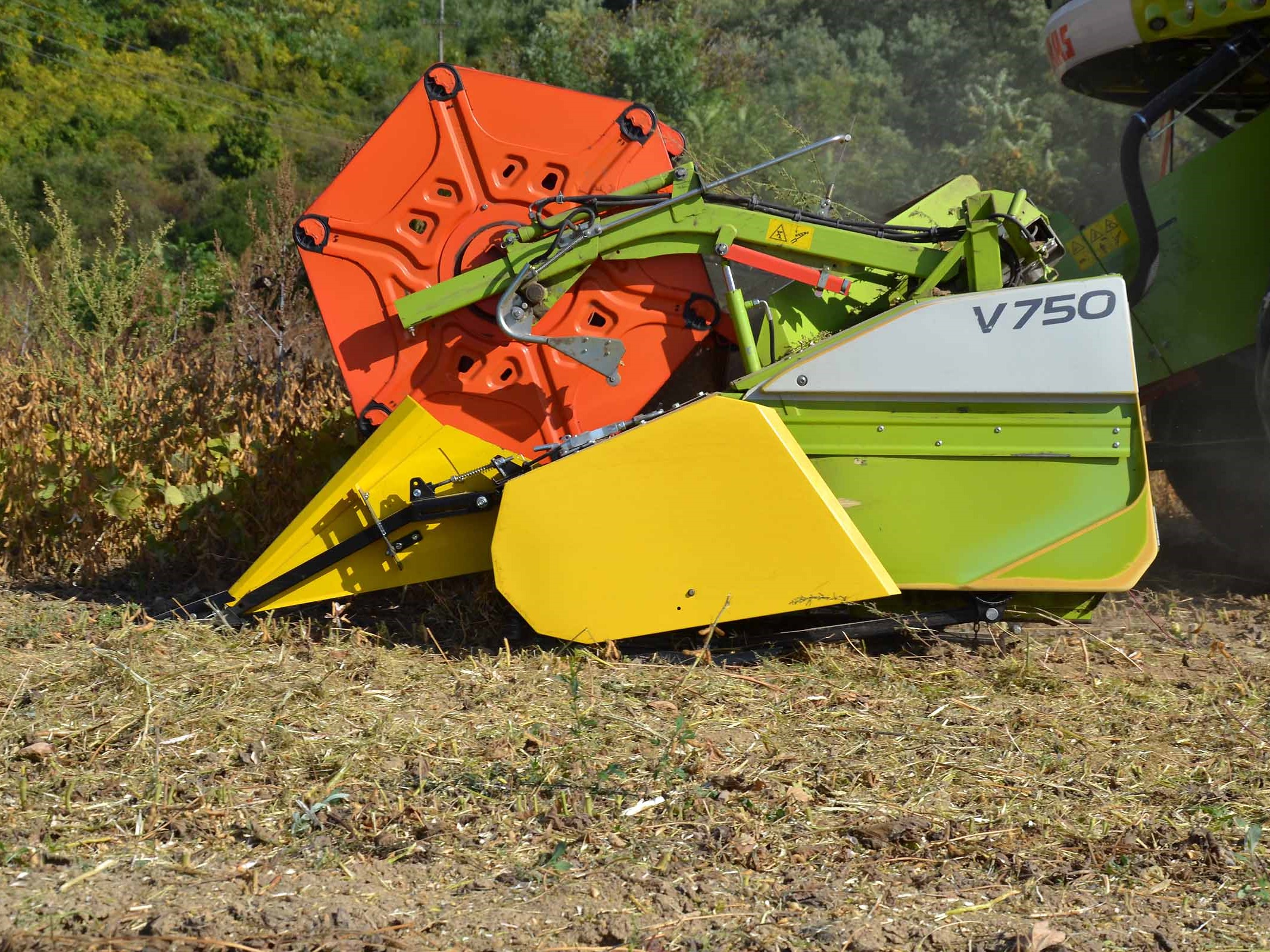

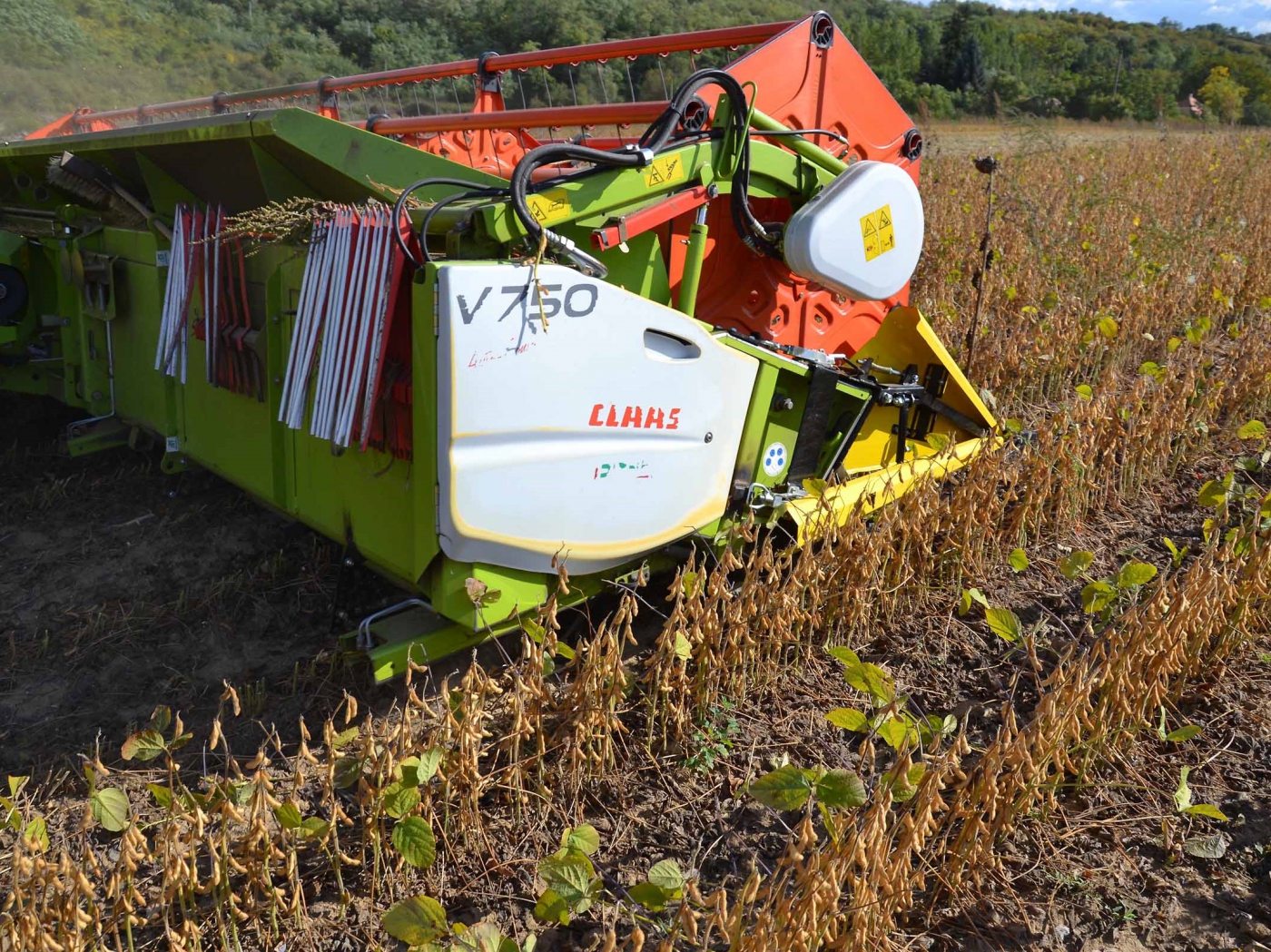

CLAAS Lexion 670 con barra vario V750 e estensione soia BISO SojaFLEX.

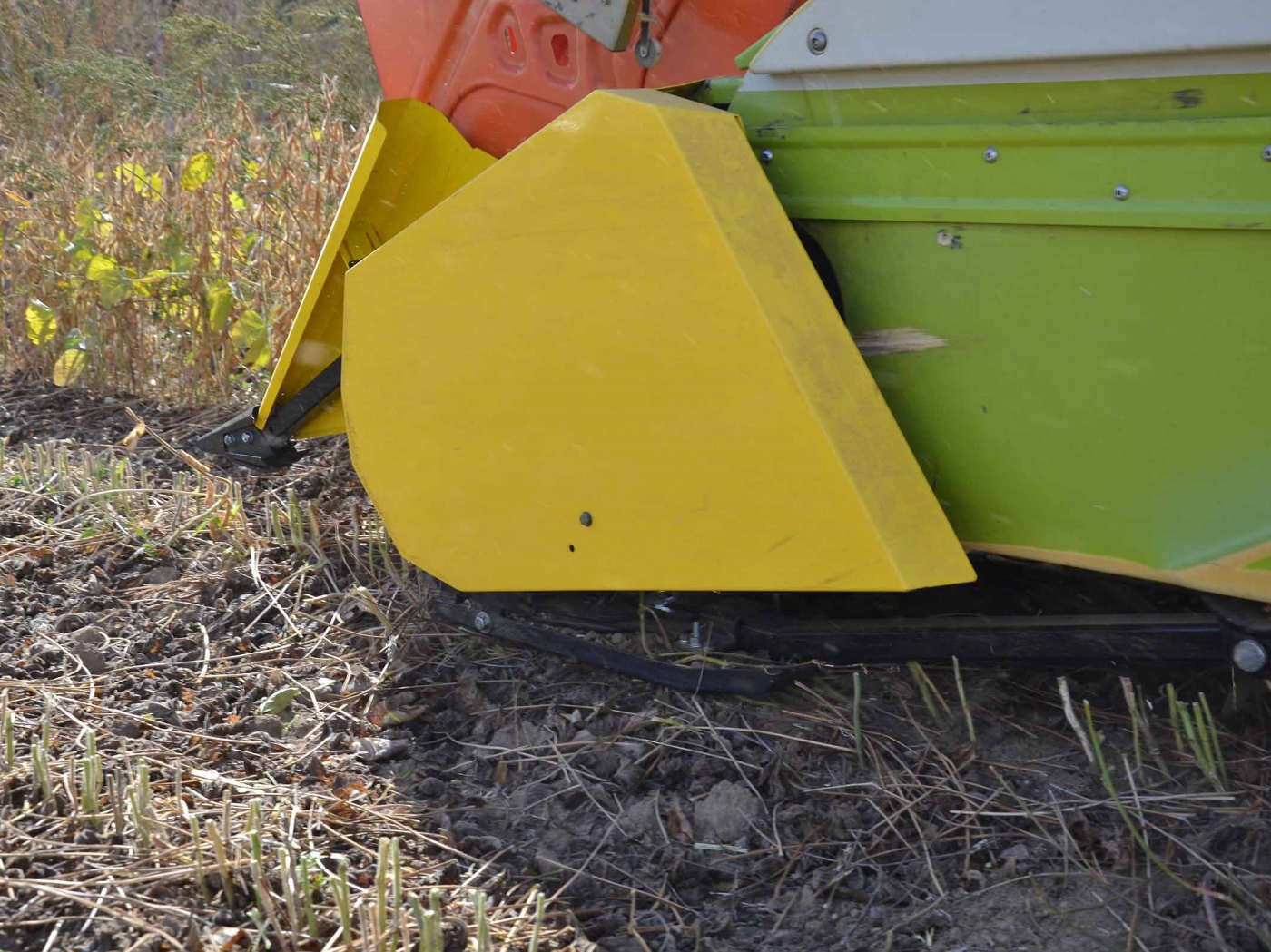

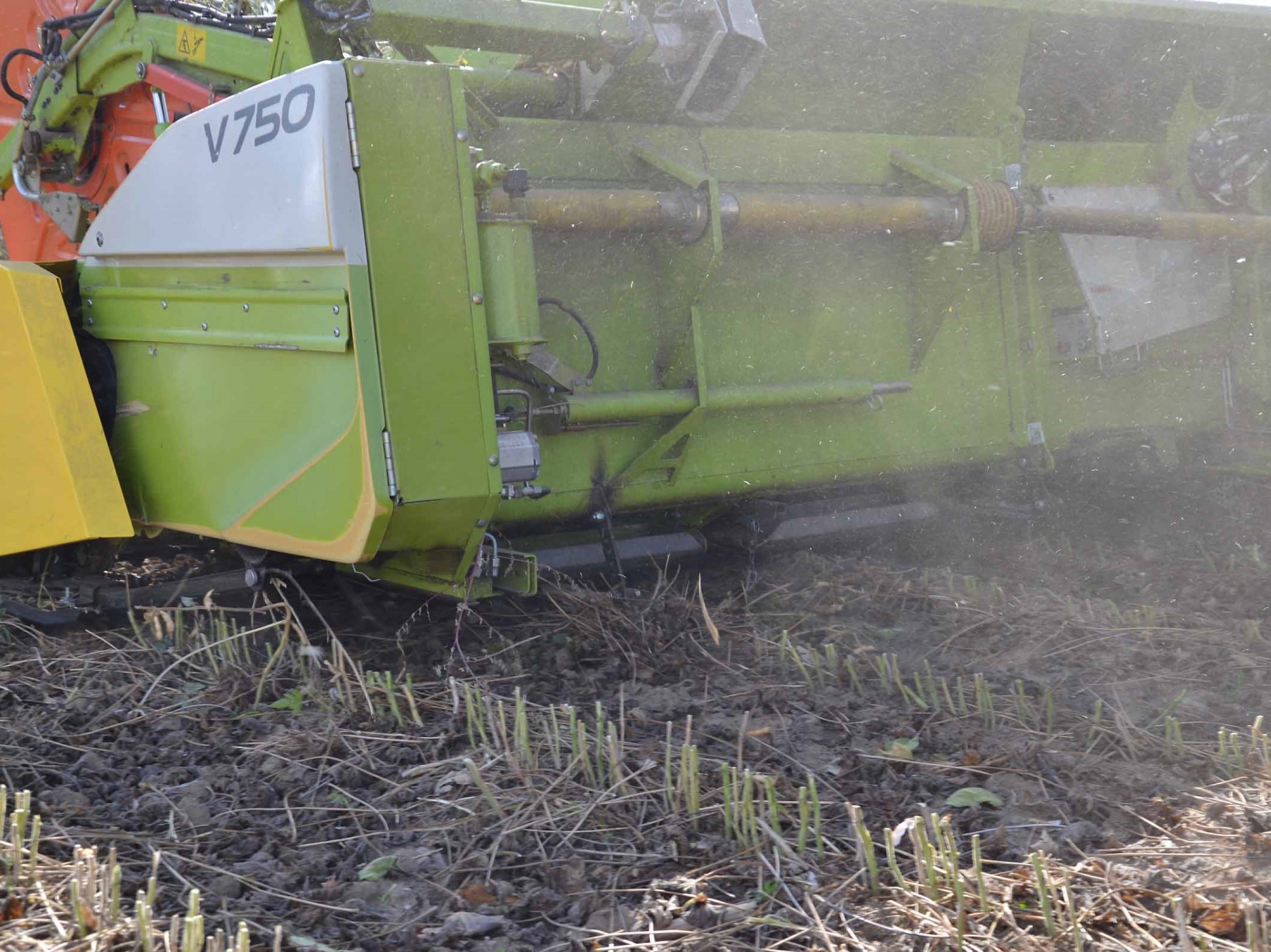

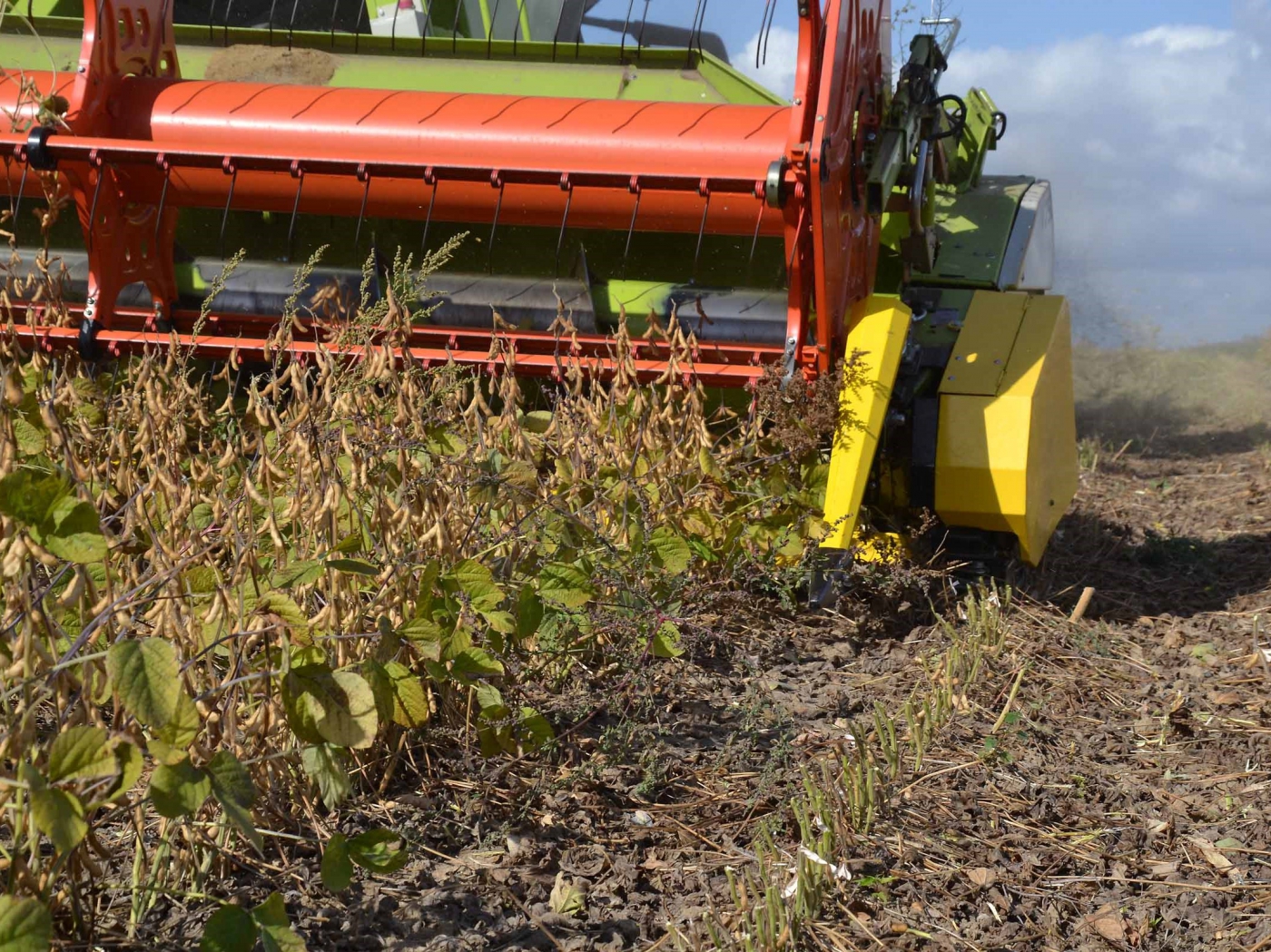

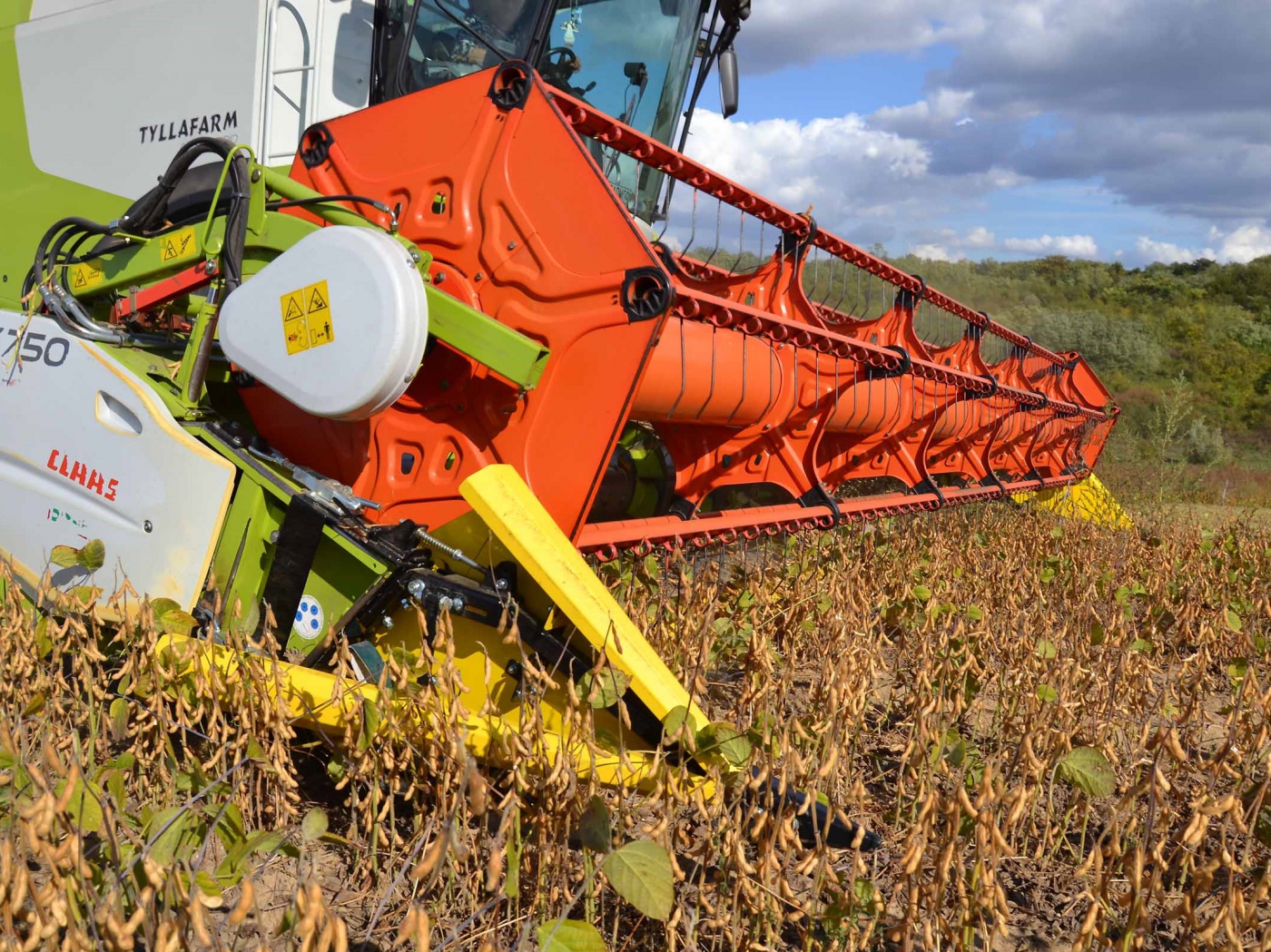

Il modulo flessibile in azione.
Il modulo flessibile in azione.

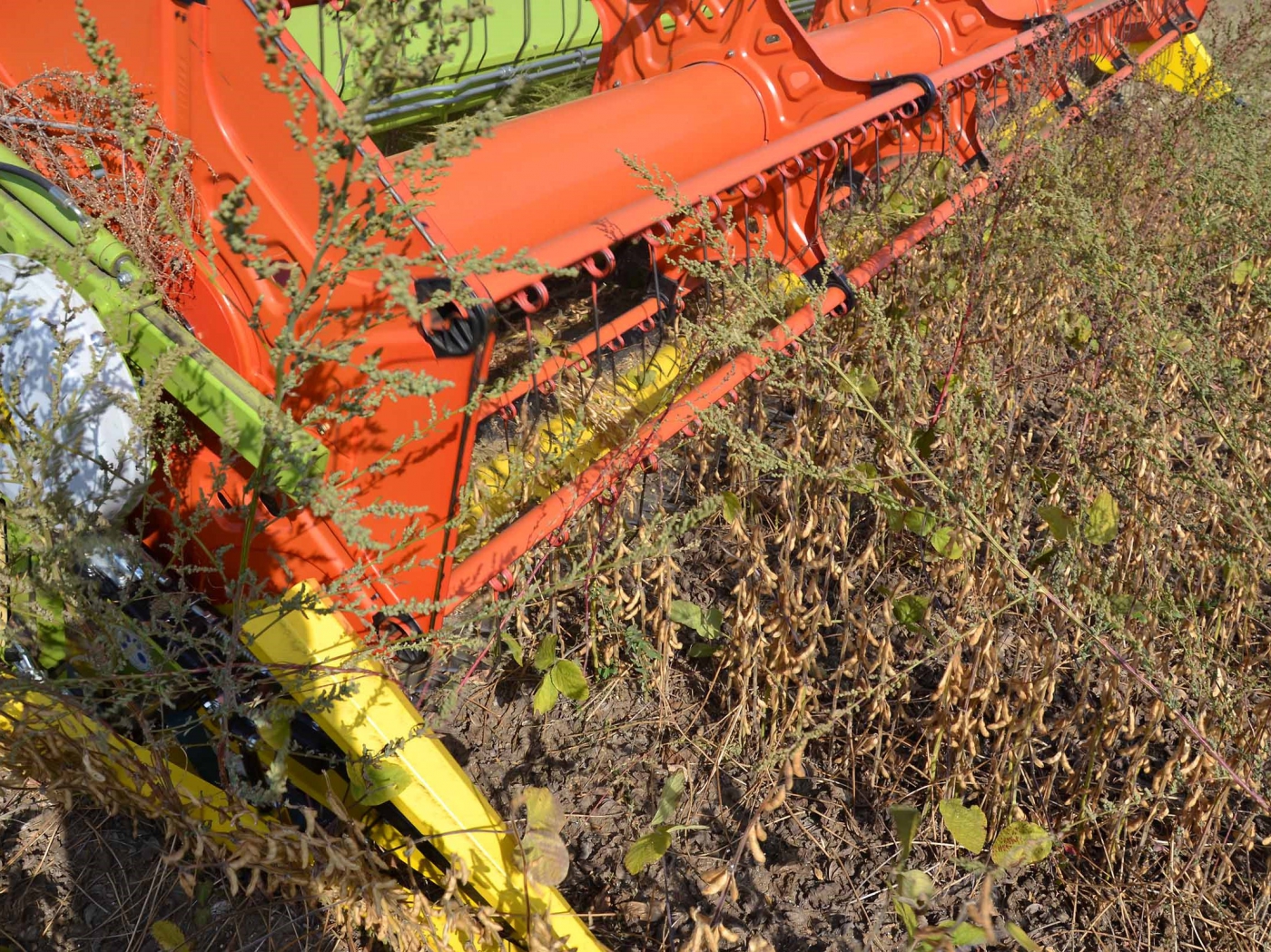

In questa immagine è apprezzabile quanto sia delicato e preciso l’adeguamento al suolo dell’estensione soia BISO SojaFLEX.

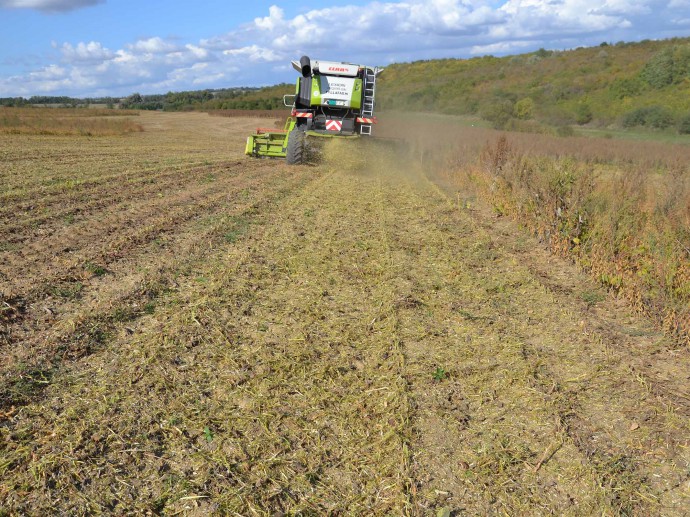

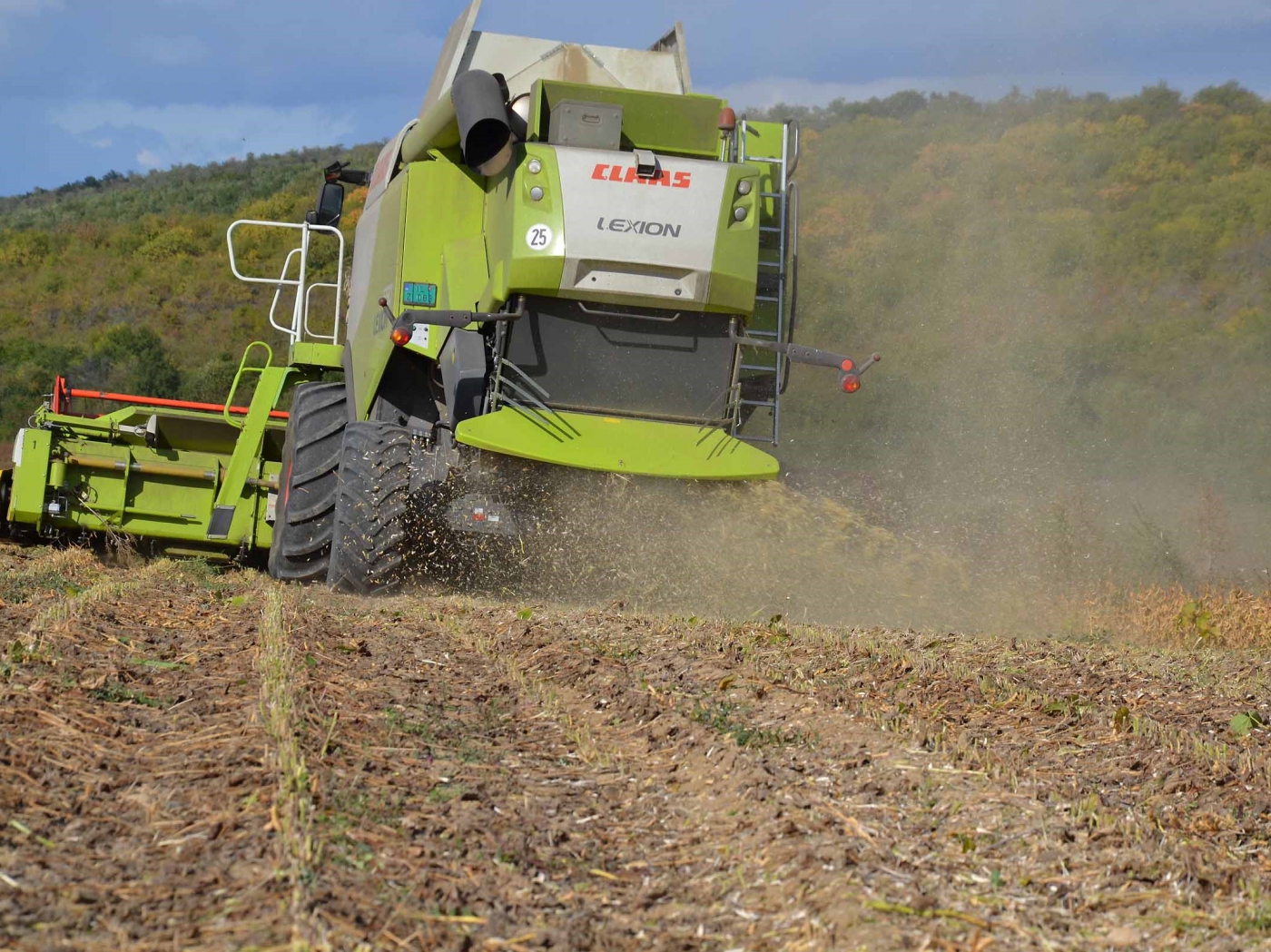

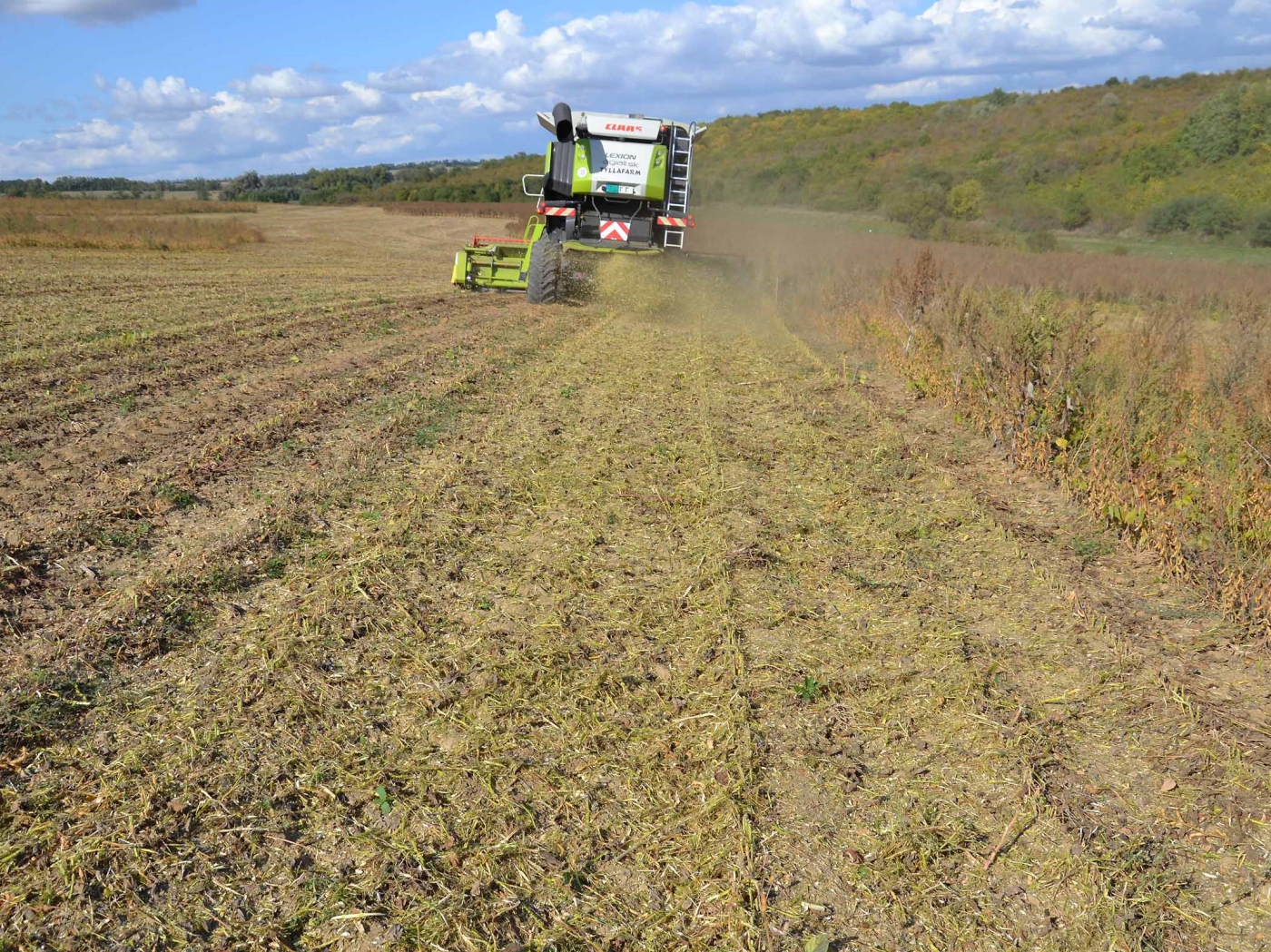

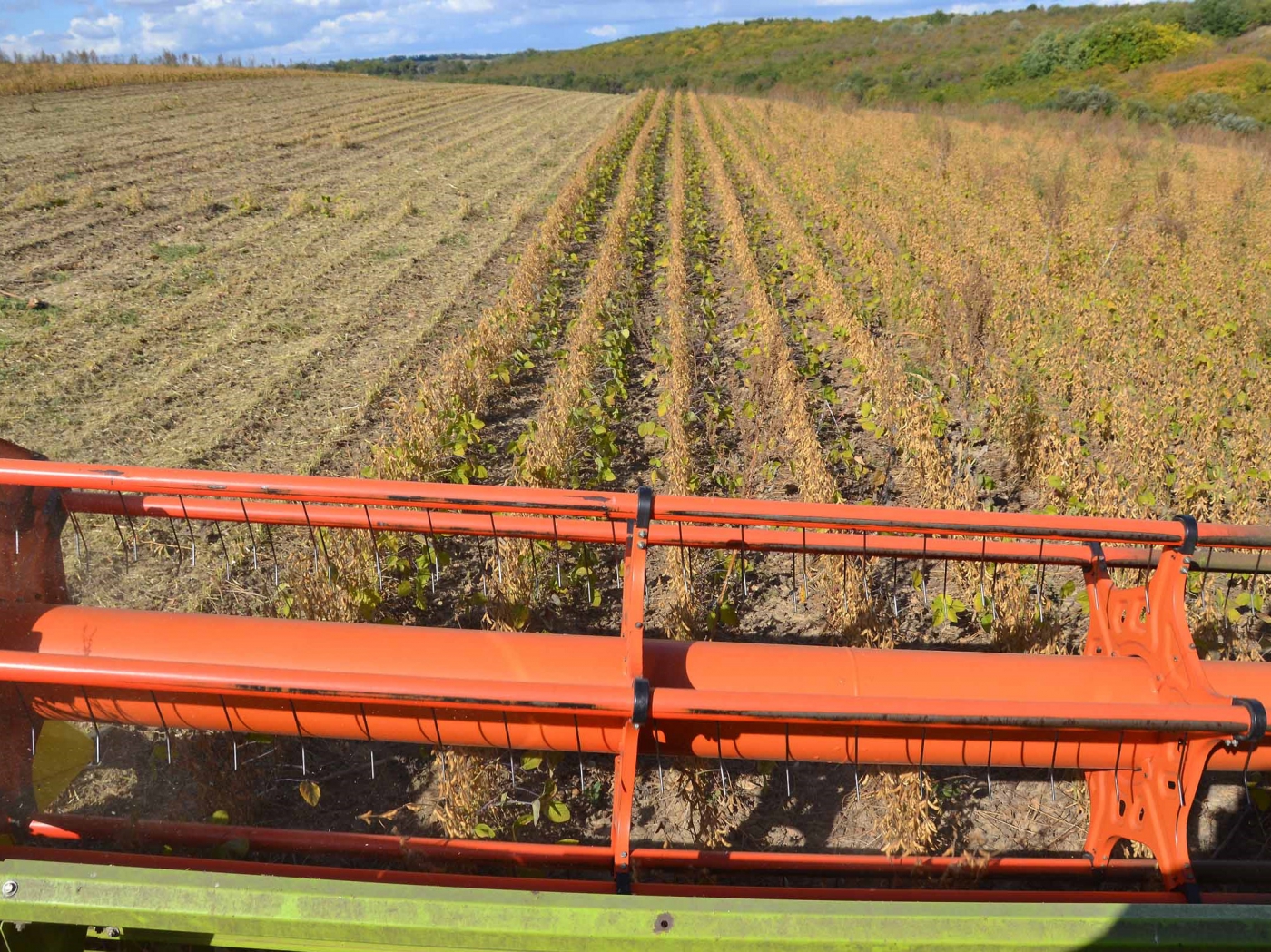

E il risultato nel campo.

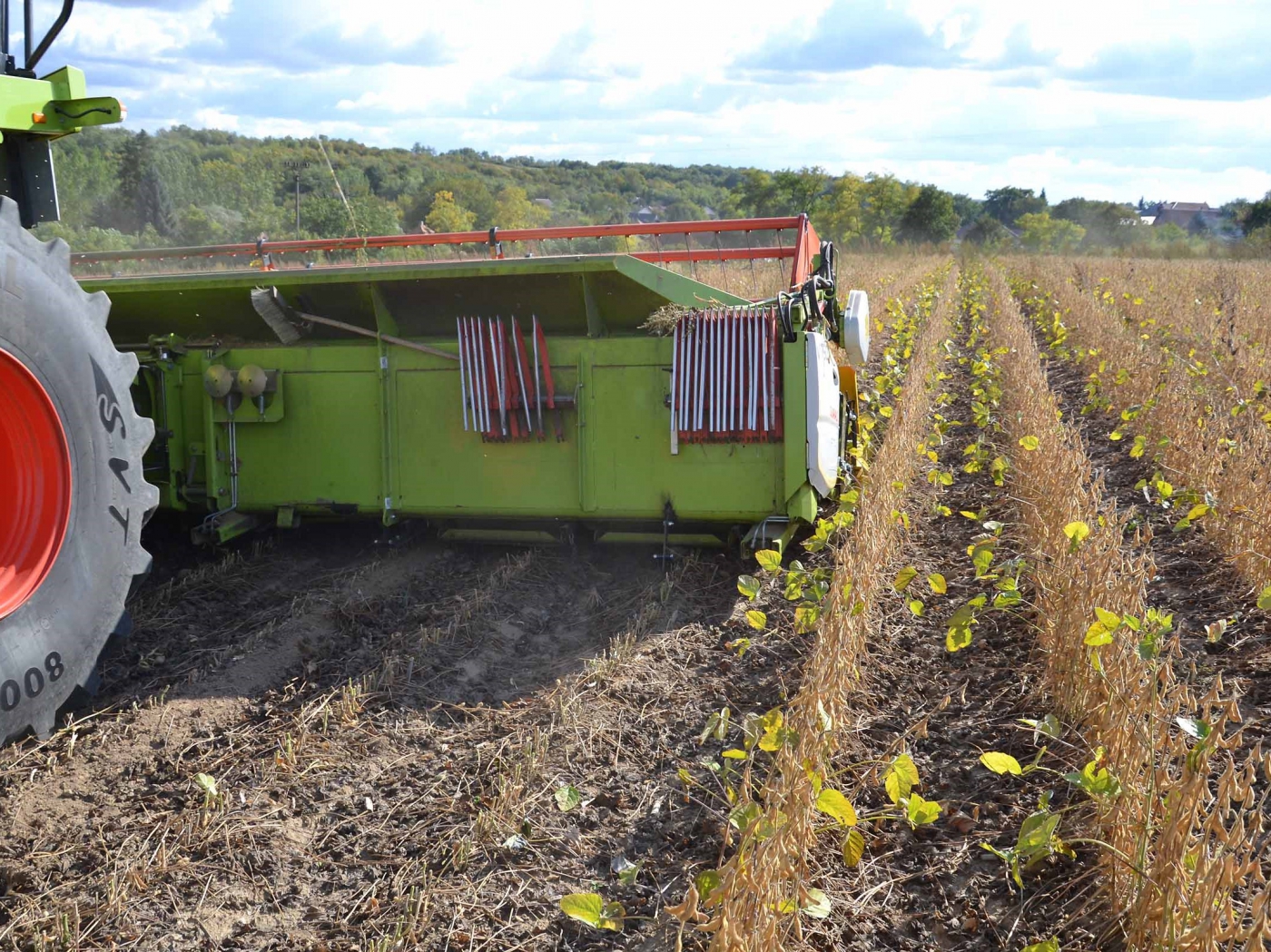

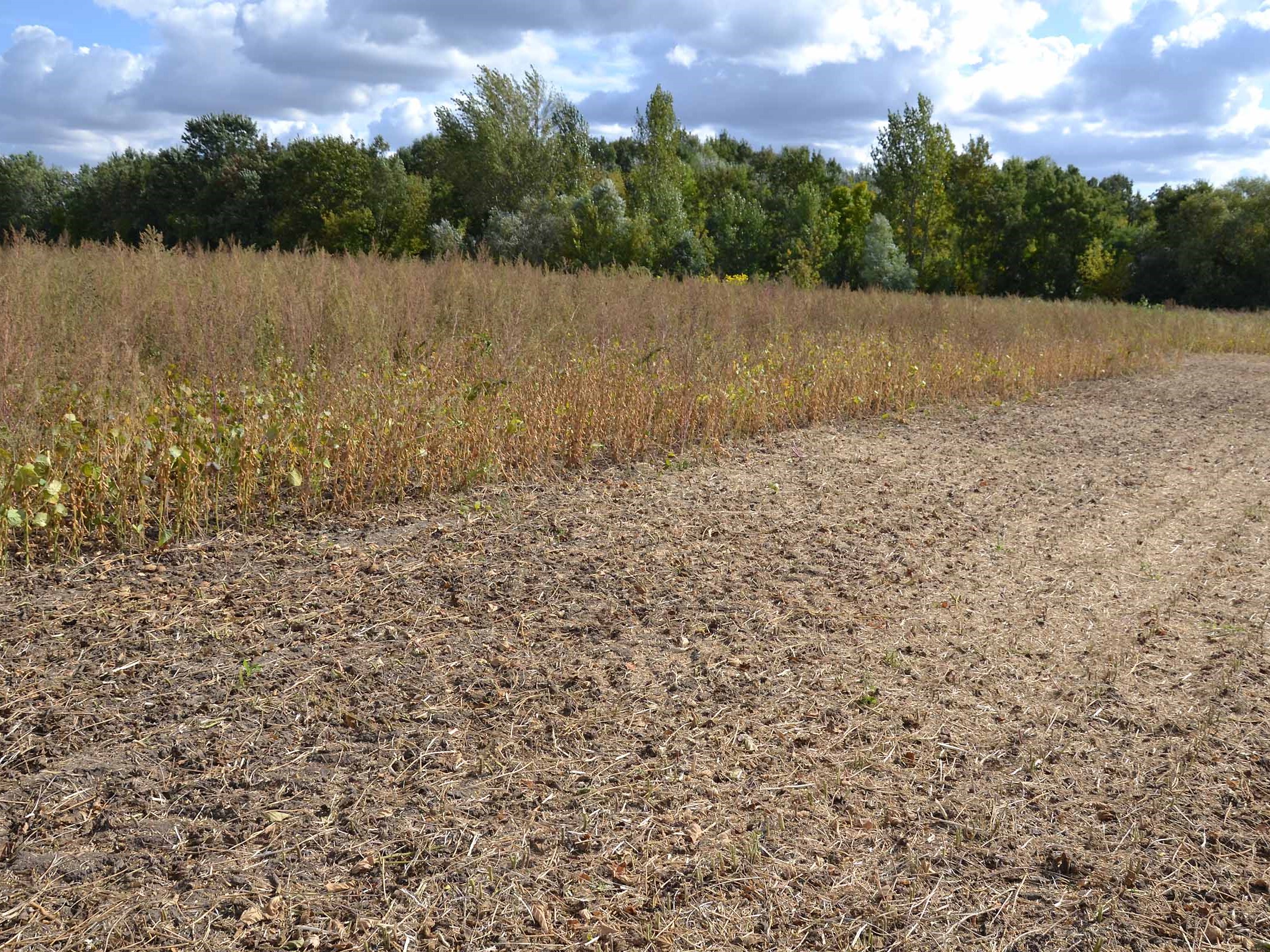

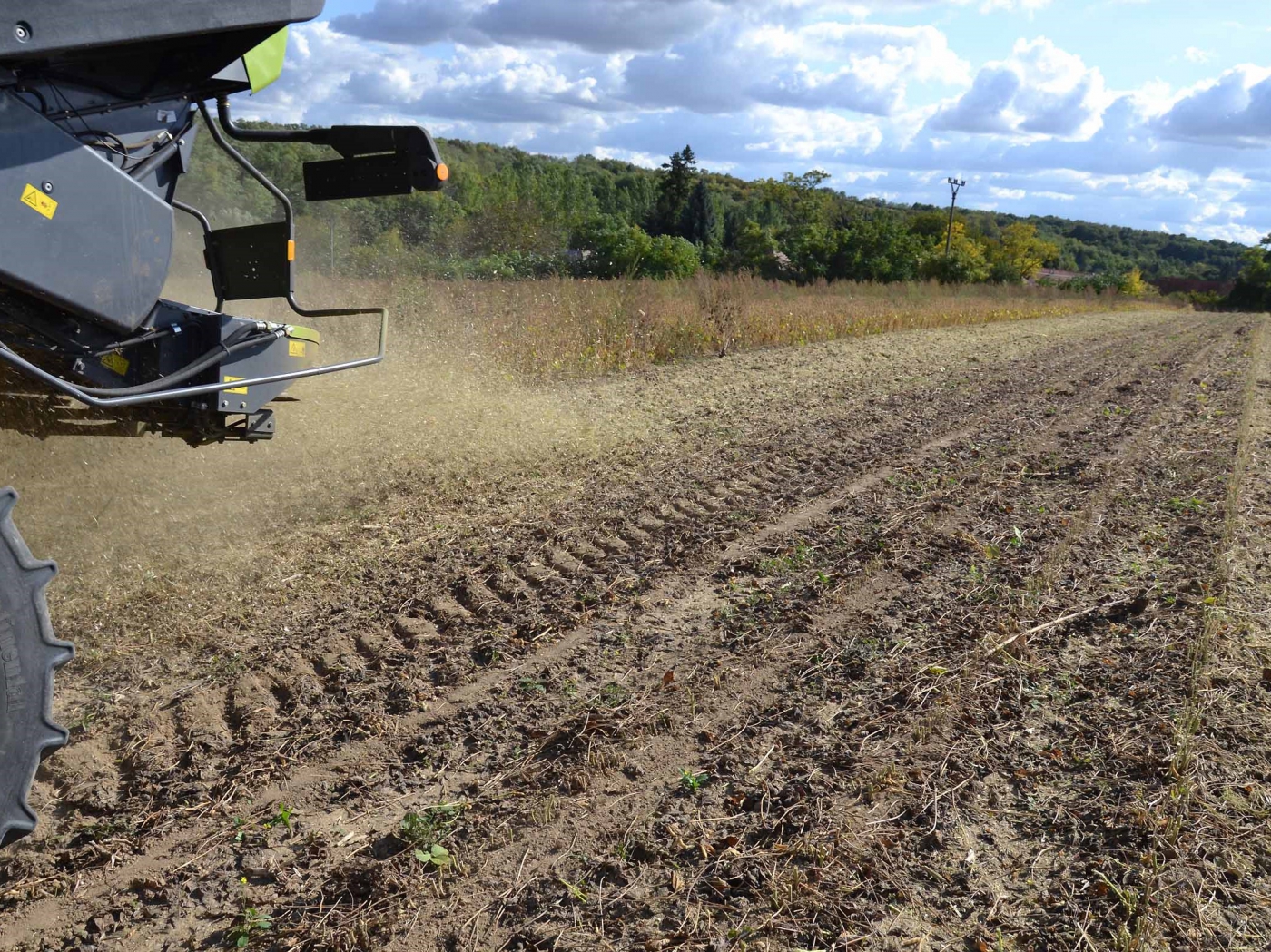

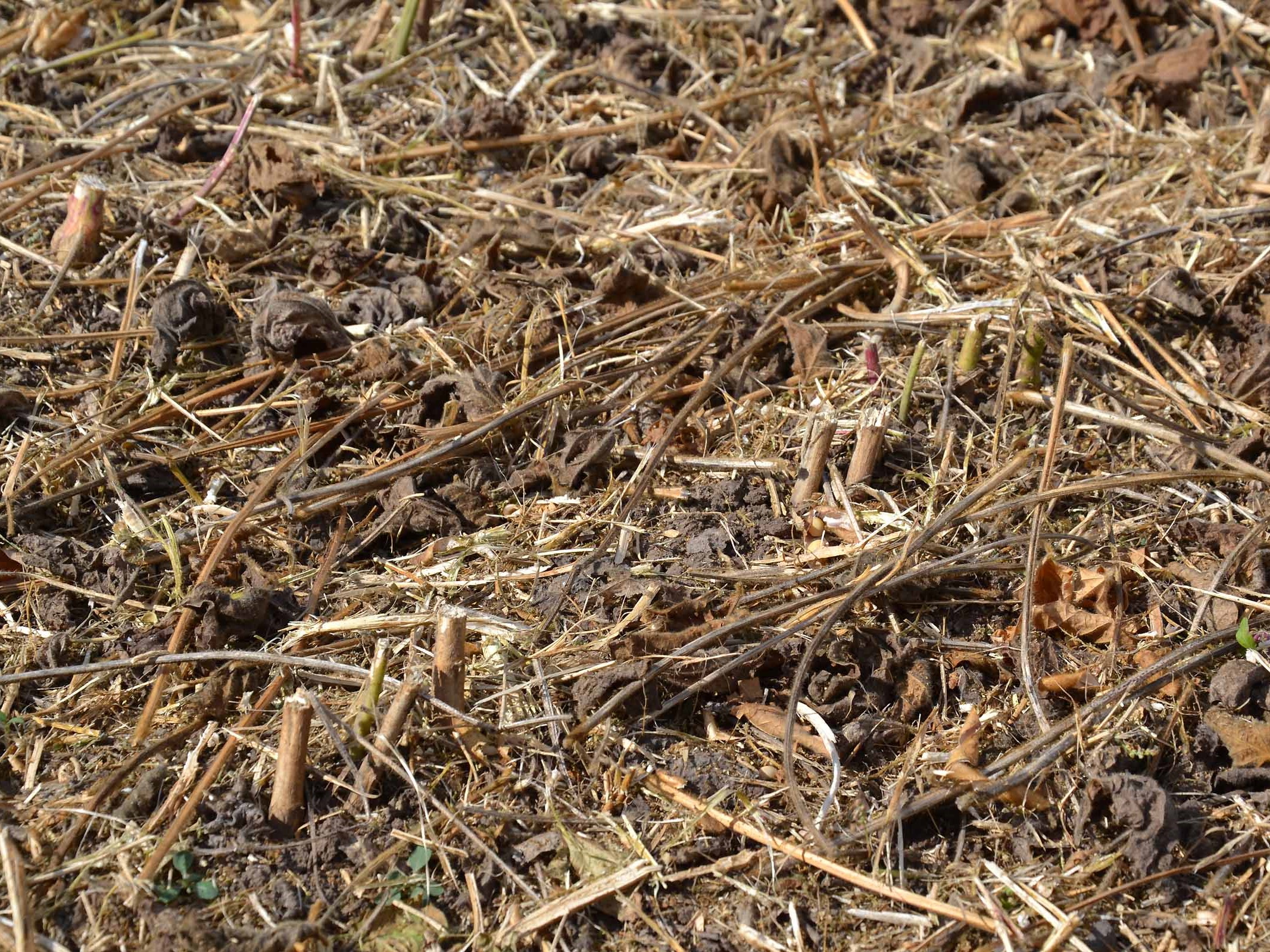

Il risultato dopo aver trebbiato in un campo di soia con la nostra estensione BISO SojaFLEX dovrebbe essere come in questa immagine.
Per avere maggiori informazioni in merito al kit SojaFLEX cliccate qui: http://navigator.biso.eu/en/en-biso/harvesting-technics/biso-soja-flex-2/
Per scaricate il volantino in lingua Inglese cliccate qui: http://navigator.biso.eu/wp-content/uploads/2015/02/Product_range_BISO.pdf
