BISO - SOJAFLEX
UNA BUONA SOLUZIONE PER LA RACCOLTA DELLA SOIA CON UNA BARRA DI TAGLIO TRADIZIONALE
L’Estensione SojaFLEX di BISO veniva prodotta in una prima fase sino a 9 metri di larghezza. Nelle barre flessibili il carico esercitato alla scatola di trasmissione e alla testa della lama è talmente elevato che ci siamo resi conto che la larghezza massima possibile con una trasmissione su un solo lato della barra di taglio è di 7.5 metri. Questo prodotto si adatta a tutte le testate di taglio in commercio purché non vario (a eccezione di Claas). Produciamo infatti kit soia per John Deere, New Holland, Case-IH, Laverda, Massey Ferguson, Fendt e Claas. Per quest’ultima è anche disponibile una estensione soia per barra vario sino a 7.5 metri di larghezza (V750).

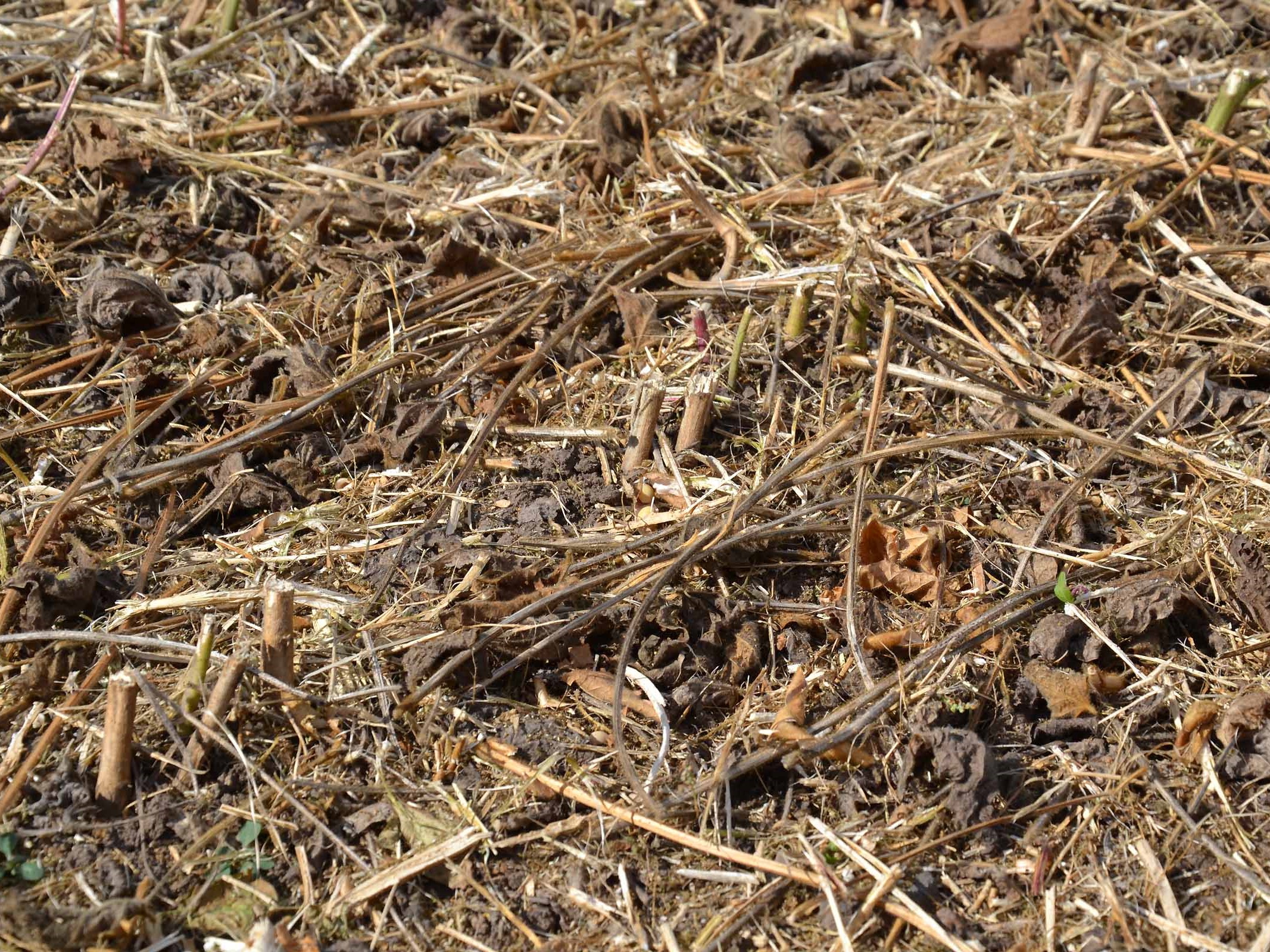

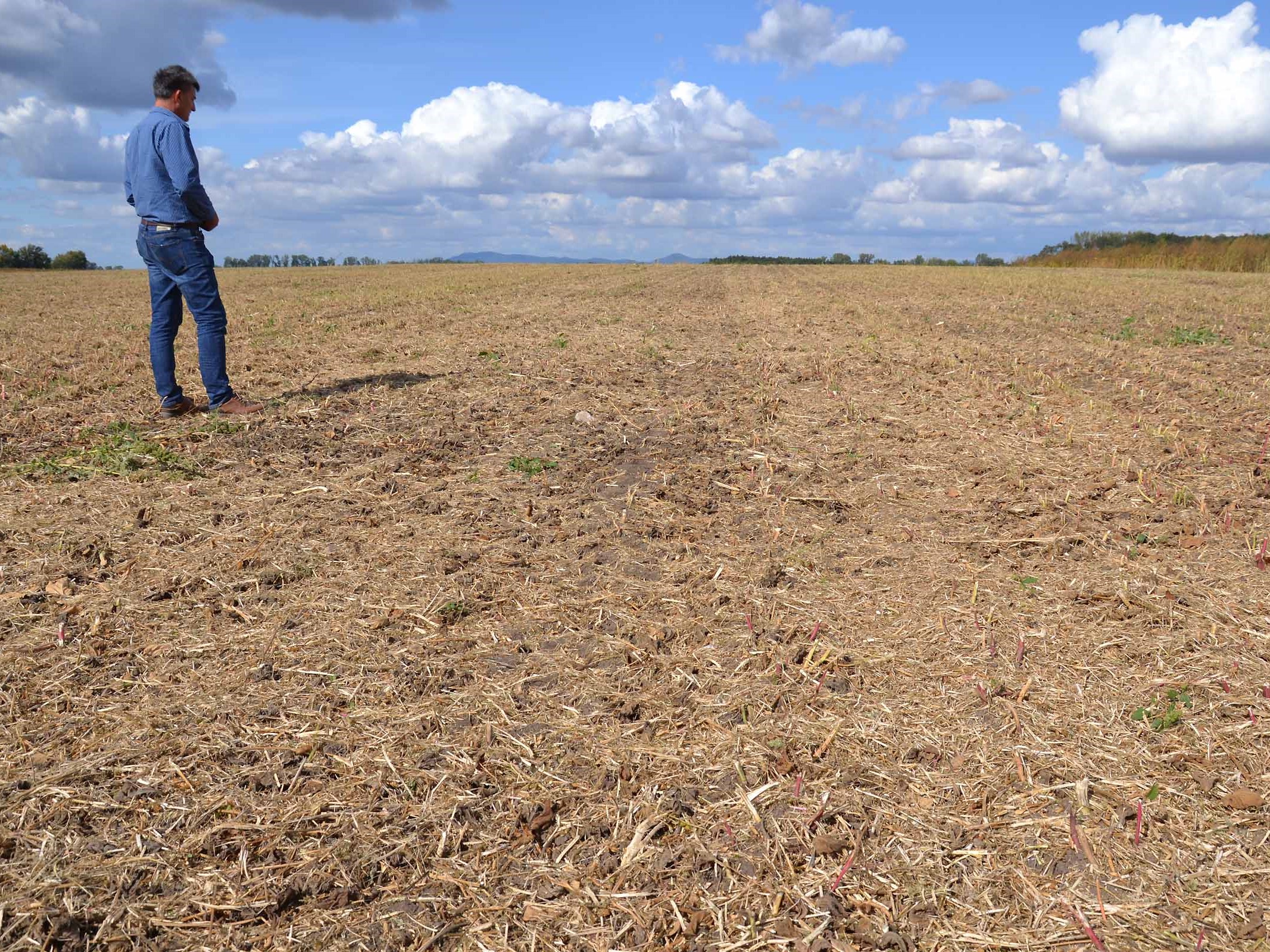

Nell’immagine potete apprezzare il campo di soia BIO dopo il passaggio con la nostra BISO SojaFLEX. Nel lato sinistro dell’immagine aveva trebbiato la Claas Lexion con barra V750 e il kit BISO SojaFLEX mentre sul lato destro una macchina con sistema FLESSIBILE meccanico. Possiamo affermare che BISO SojaFLEX fa decisamente un buon lavoro.
l’obbiettivo è di tagliare sufficientemente basso e raccogliere sino all’ultimo baccello di soia.
La richiesta del trebbiatore è di rimanere con la barra a contatto con il suolo. Questo significa che bisognerà tener conto di una usura dei coltelli e dei denti importante a fronte però di una resa significativamente maggiore.
Esistono numerose varietà di soia. Nella foto potete vedere piante di soia a vegetazione alta e in questo caso il trebbiatore può lavorare ad una certa distanza dal suolo.

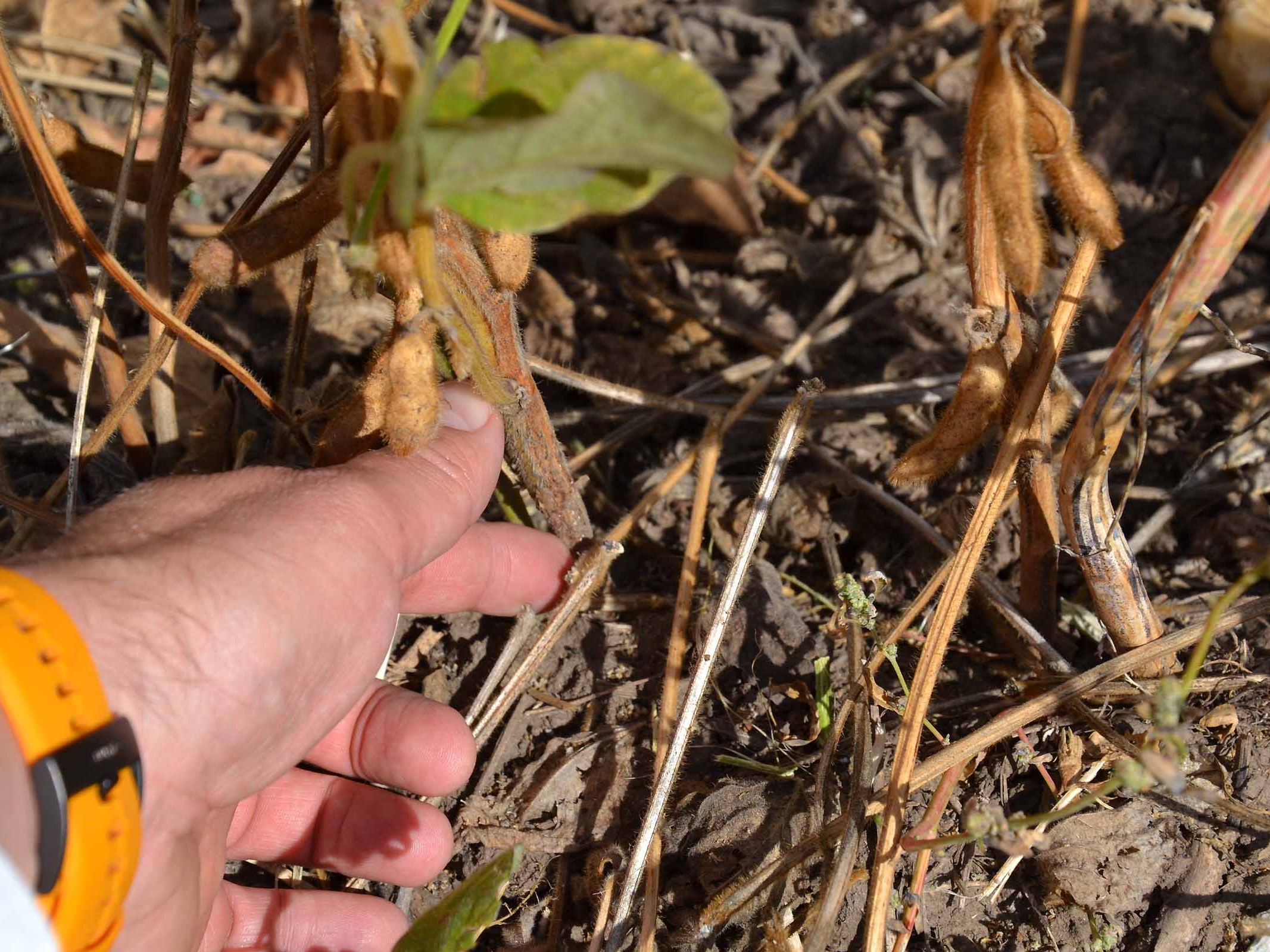

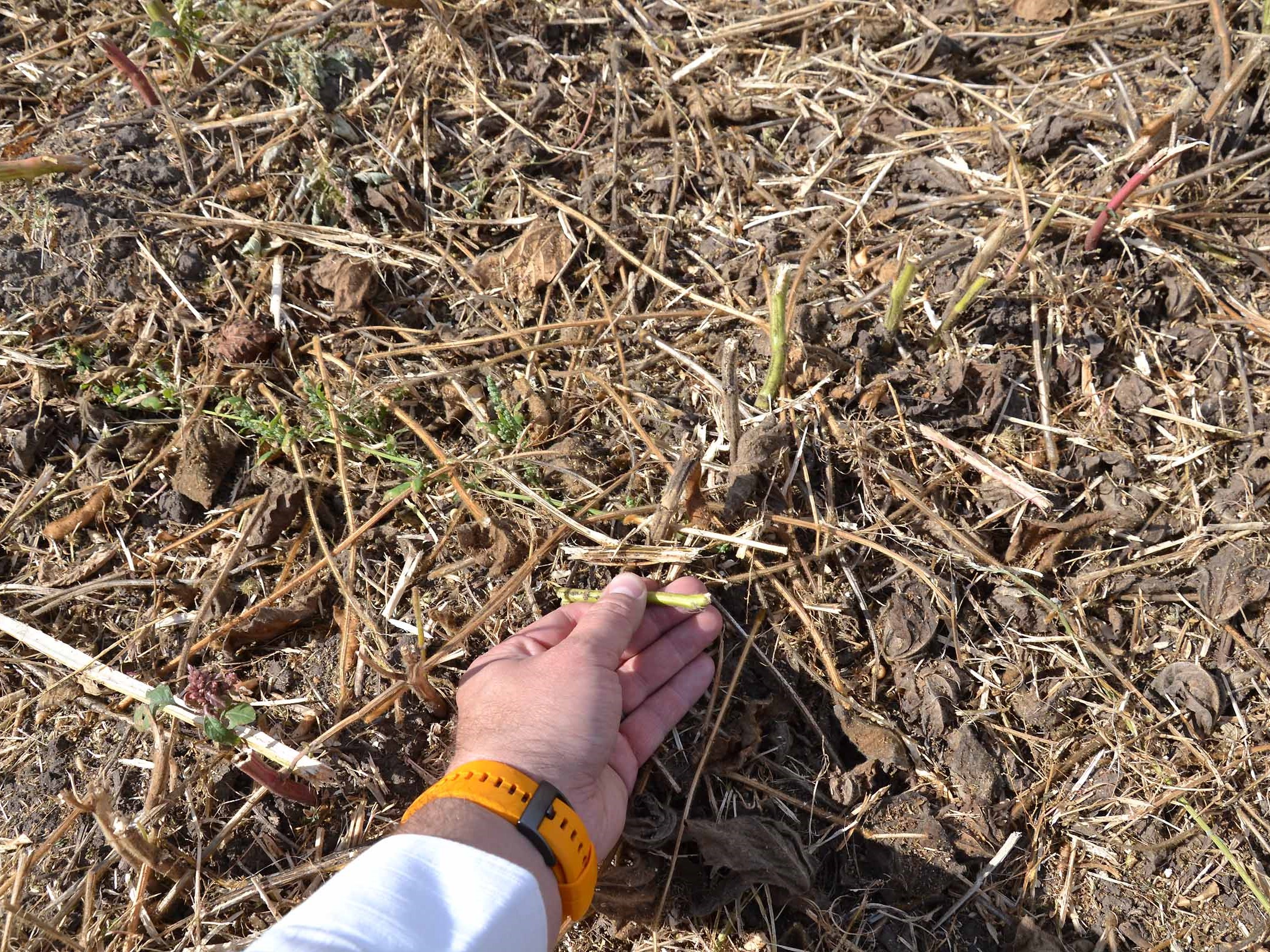

I nostri clienti lamentano che durante la trebbiatura vengono lasciati sul terreno due baccelli di soia per ogni pianta. Questo significa ingenti perdite di denaro. Trebbiare soia non è semplice anche a causa delle diverse varietà e condizioni del raccolto.

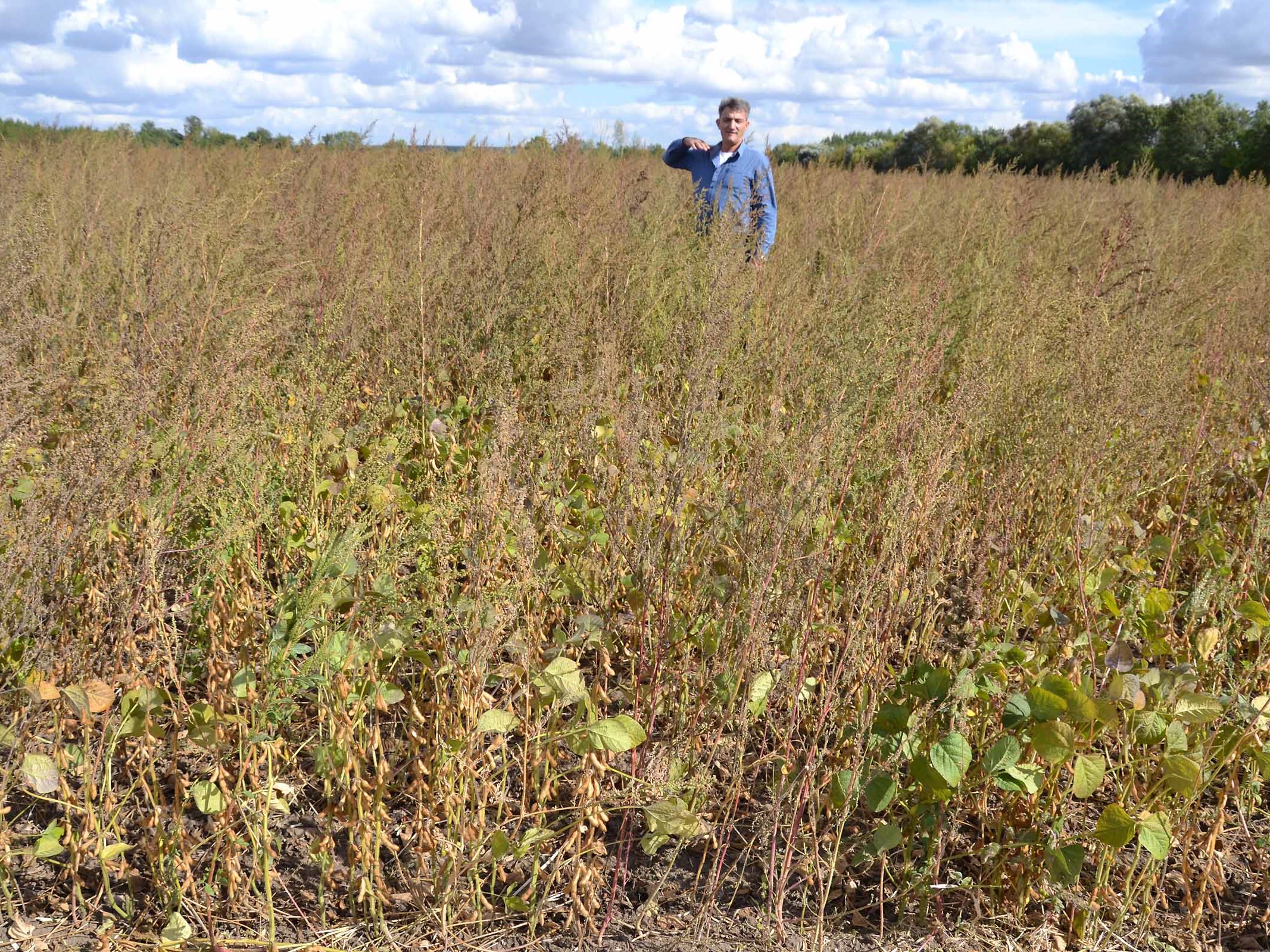

Nell’immagine viene ritratto un campo di soia BIO con molti infestanti. Trebbiare in campi del genere non è facile anche se sta diventando usuale vista la crescita di coltivazioni biologiche.

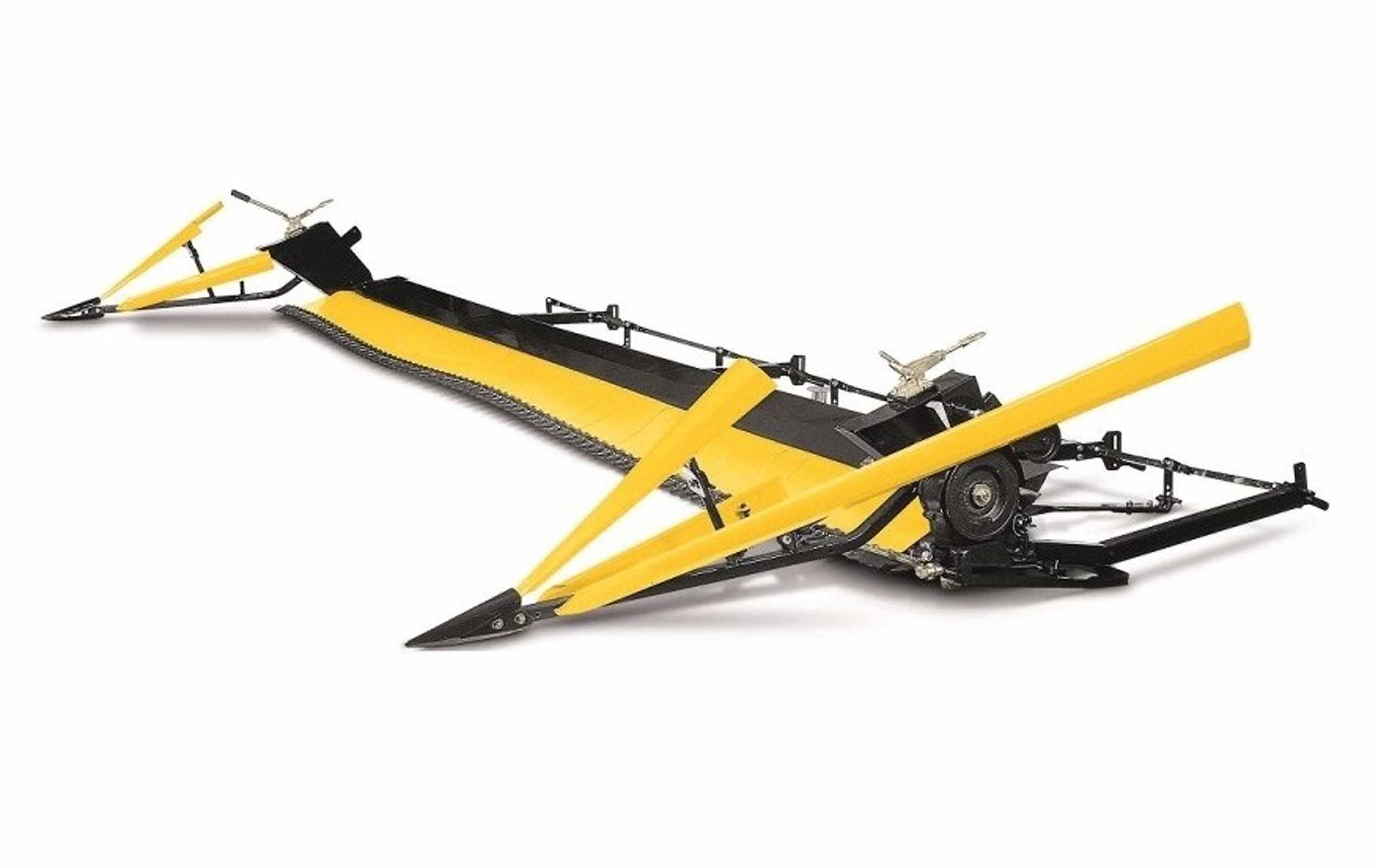

L’estensione soia BISO SojaFLEX consiste in un modulo FLESSIBILE meccanico dotato di trasmissione propria. Questo significa una scatola di trasmissione con puleggia, una cinghia universale e un tenditore. Il kit soia viene ancorato alla barra di taglio standard e fissato in posizione tramite dei bracci che attraversano la parte inferiore della testata di taglio e vengono a fissarsi a occhielli saldati al telaio posteriore della stessa. In questa zona è possibile regolare l’angolo di taglio della estensione SojaFLEX, molto importante per il suo corretto funzionamento.
L’estensione BISO SojaFLEX può essere adattata a tutte le barre di taglio standard in circolazione e anche alla barra vario di Claas. Viene consegnato al cliente sotto forma di kit. Il primo montaggio richiede la presenza di 2 persone per almeno una giornata di lavoro.
Il modulo FLESSIBILE è dotato di pattini di galleggiamento che agiscono flettendo gli elementi flessibili della barra di taglio. Il kit SojaFLEX è equipaggiato di denti doppi, lame, testa di lama e scatola di trasmissione BISO. Come nuova opzione, dal 2020 è disponibile il sistema di taglio (lame e denti) Schumacher in risposta ai clienti che necessitano trebbiare soia su terreni in presenza di sassi.
Sparticampo lunghi
Gli sparticampo fanno parte del kit. Sono completamente regolabili come si evidenzia dalle fotografie. Dal 2020 il sistema di sospensione è stato modificato per permetterne un movimento più agevole verso l’alto. Gli sparticampo lunghi sono tipici nella soia ma talvolta si incontrano clienti che utilizzano altre tecniche di trebbiatura che dipendono molto dal tipo di soia coltivata.

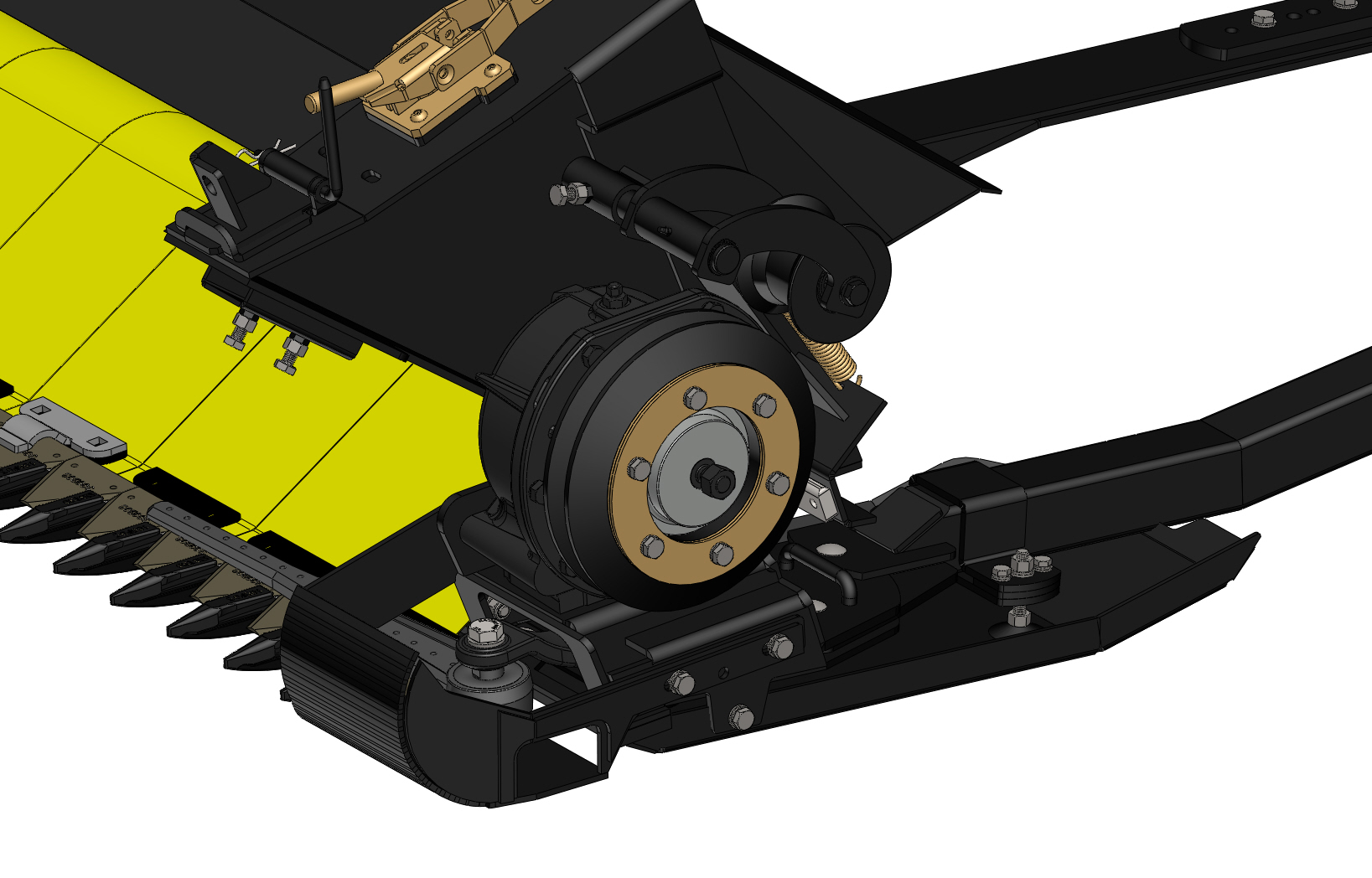

Vista del lato sinistro della estensione soia dove sono situati i componenti della trasmissione. Il kit include la scatola di trasmissione, la testa di lama e la lama BISO. Dal 2020 è disponibile il sistema di taglio Schumacher in alternativa al sistema BISO.

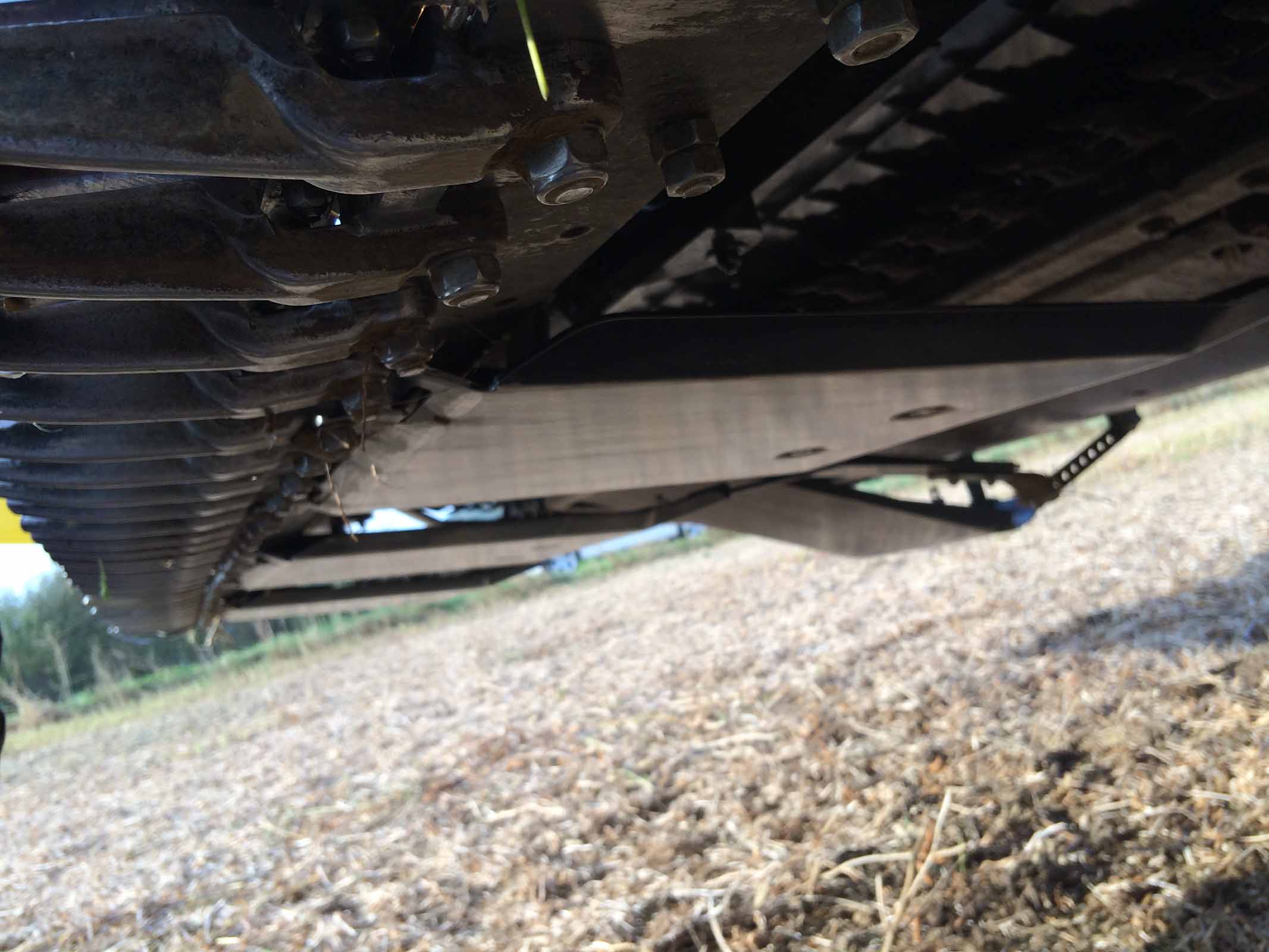

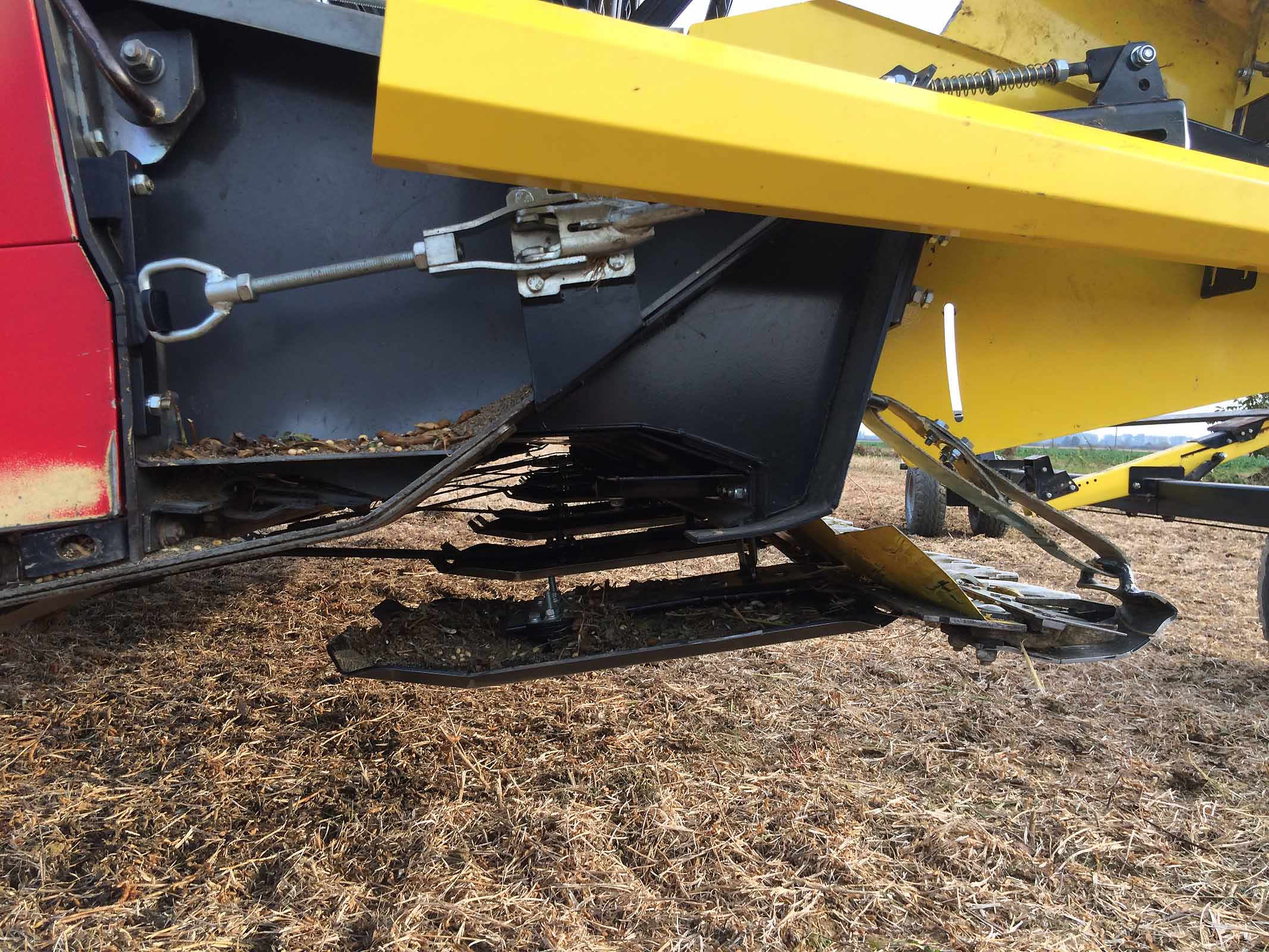

I pattini sono situati sotto la piattaforma. Il modulo FLESSIBILE si muove al di sopra dei pattini. La fotografia è stata fatta su una barra di taglio FreeFlow di Laverda.
La parte destra della testata. Nell’immagine si evidenzia la fila di pattini del modulo FLESSIBILE. L’estensione soia è equipaggiata di sparticampo lunghi completamente regolabili. È importante installare l’estensione soia con una incidenza corretta dell’angolo di taglio.

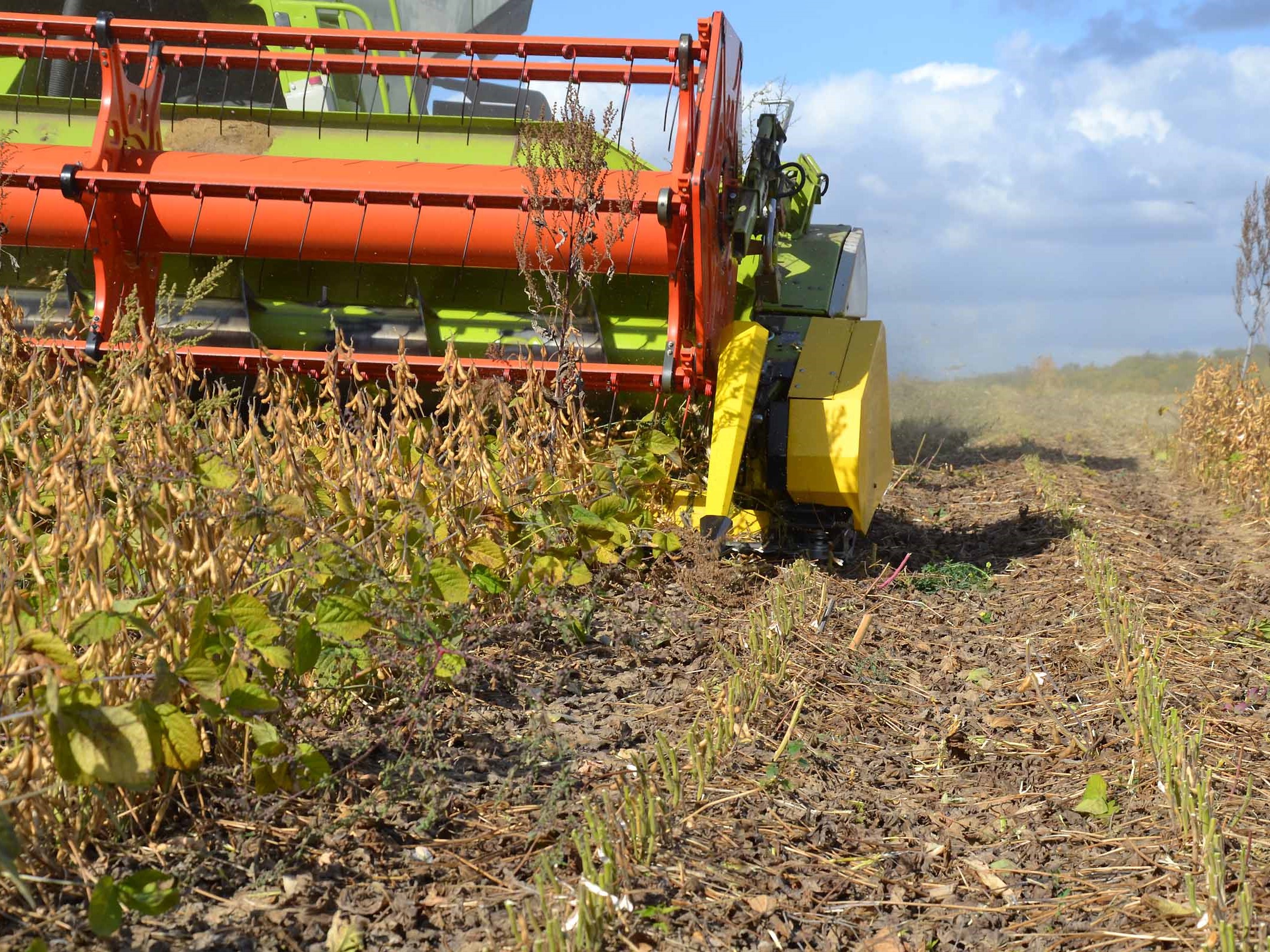

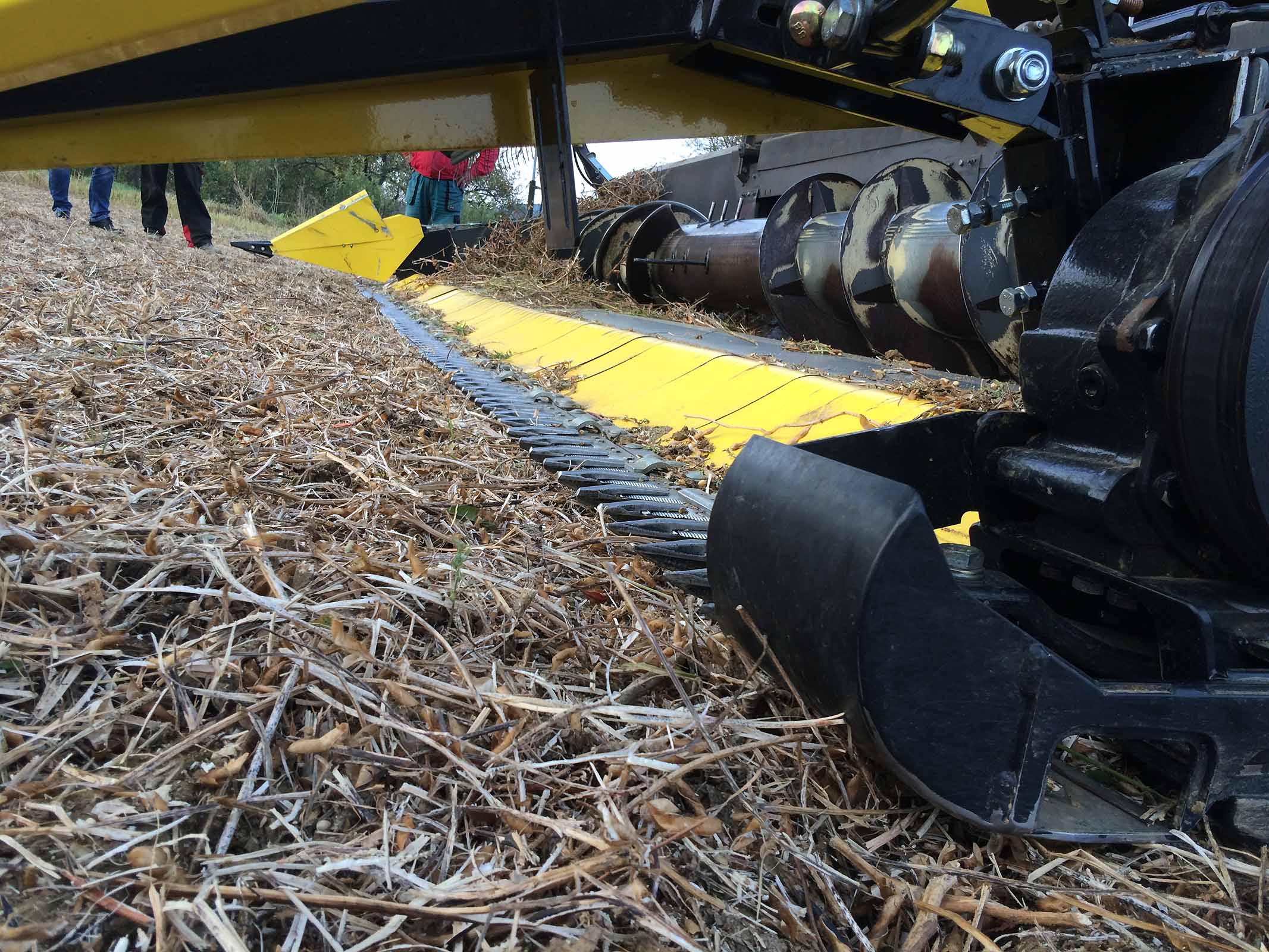

Estensione soia SojaFLEX in azione. Dall’immagine si può apprezzare come il modulo FLESSIBILE si adatti al terreno. In questo caso l’incidenza del modulo flessibile è stato settato in modo non aggressivo. Nella parte frontale si vede la scatola di trasmissione e il pattino di protezione.
La larghezza di taglio massima è di 7.5 metri
Il carico alla trasmissione della testata di taglio, quando dotata di modulo FLESSIBILE, è davvero importante. Questo non dipende soltanto dalle condizioni del campo ma anche dall’usura dei coltelli e dei denti para lama. Sulla scorta di questi elementi e dell’esperienza maturata nel campo, abbiamo deciso di offrire estensioni soia di larghezza non superiore ai 7.5-7.6 metri. Questa tecnologia permette al trebbiatore di tagliare la soia davvero al livello del suolo con i denti che toccano il terreno, permettendo un lavoro efficace.

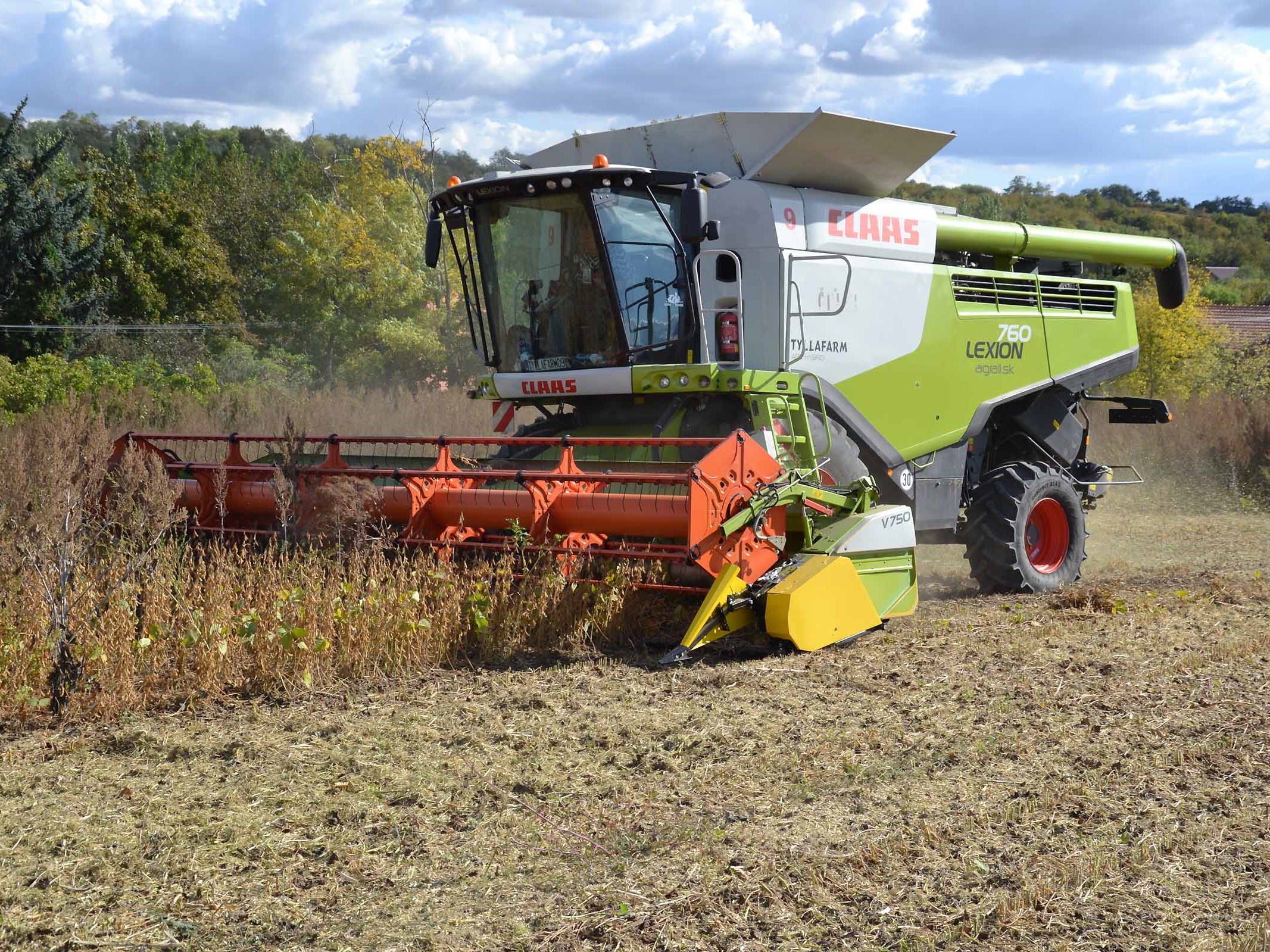

La mietitrebbia Claas Lexion 760 equipaggiata di testate vario V750 con estensione soia BISO SojaFLEX (Slovacchia, 2019). La testata Claas Vario è la sola vario sulla quale è possibile installare una estensione BISO SojaFLEX.

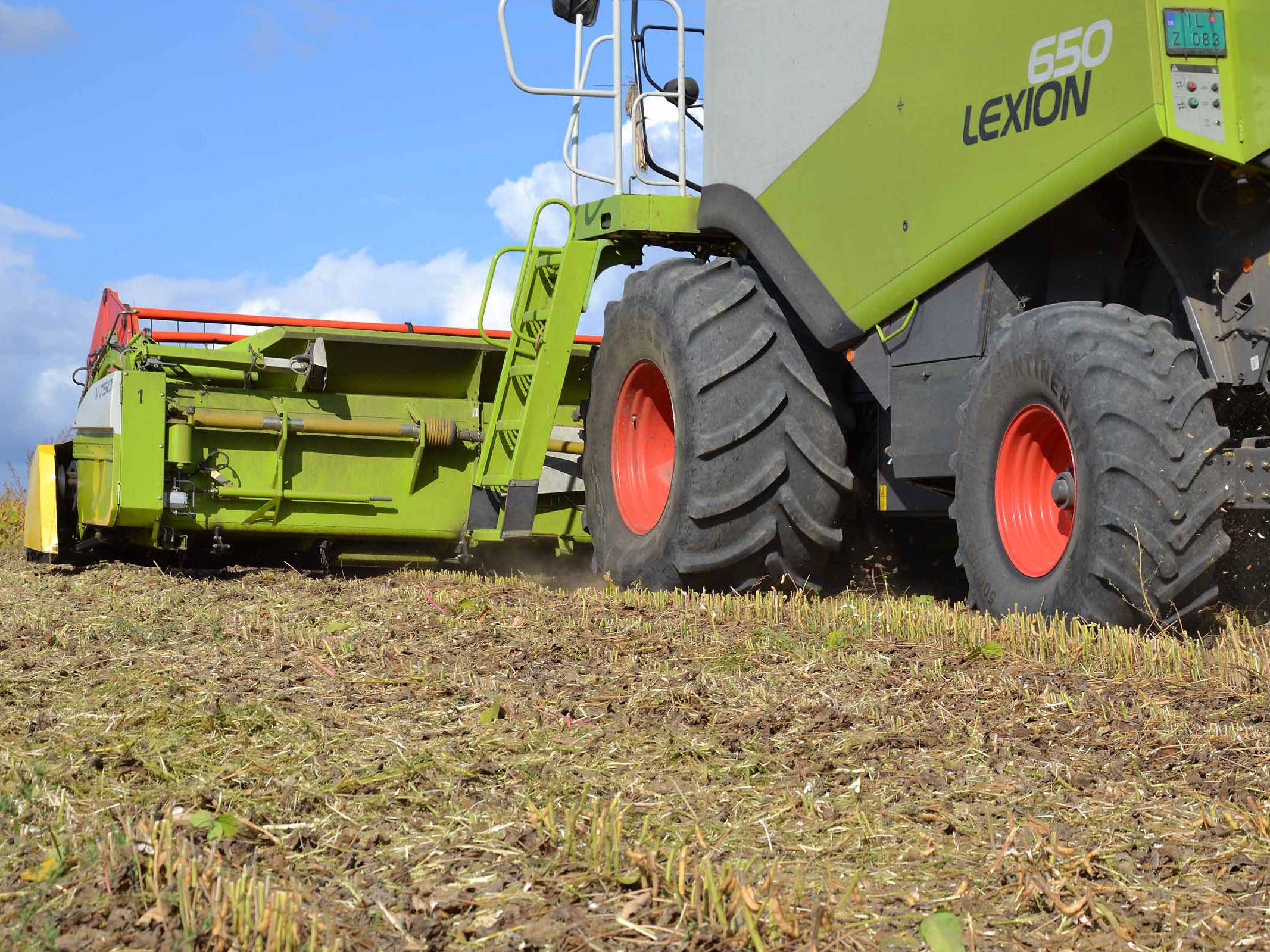

Nella foto si evidenzia la semplicità con la quale il trebbiatore regola l’altezza di taglio in base alle condizioni del campo. In questo caso si apprezza la facilità della trebbiatura su un campo di soia senza l’utilizzo di diserbanti e senza tracce di polverizzatori.

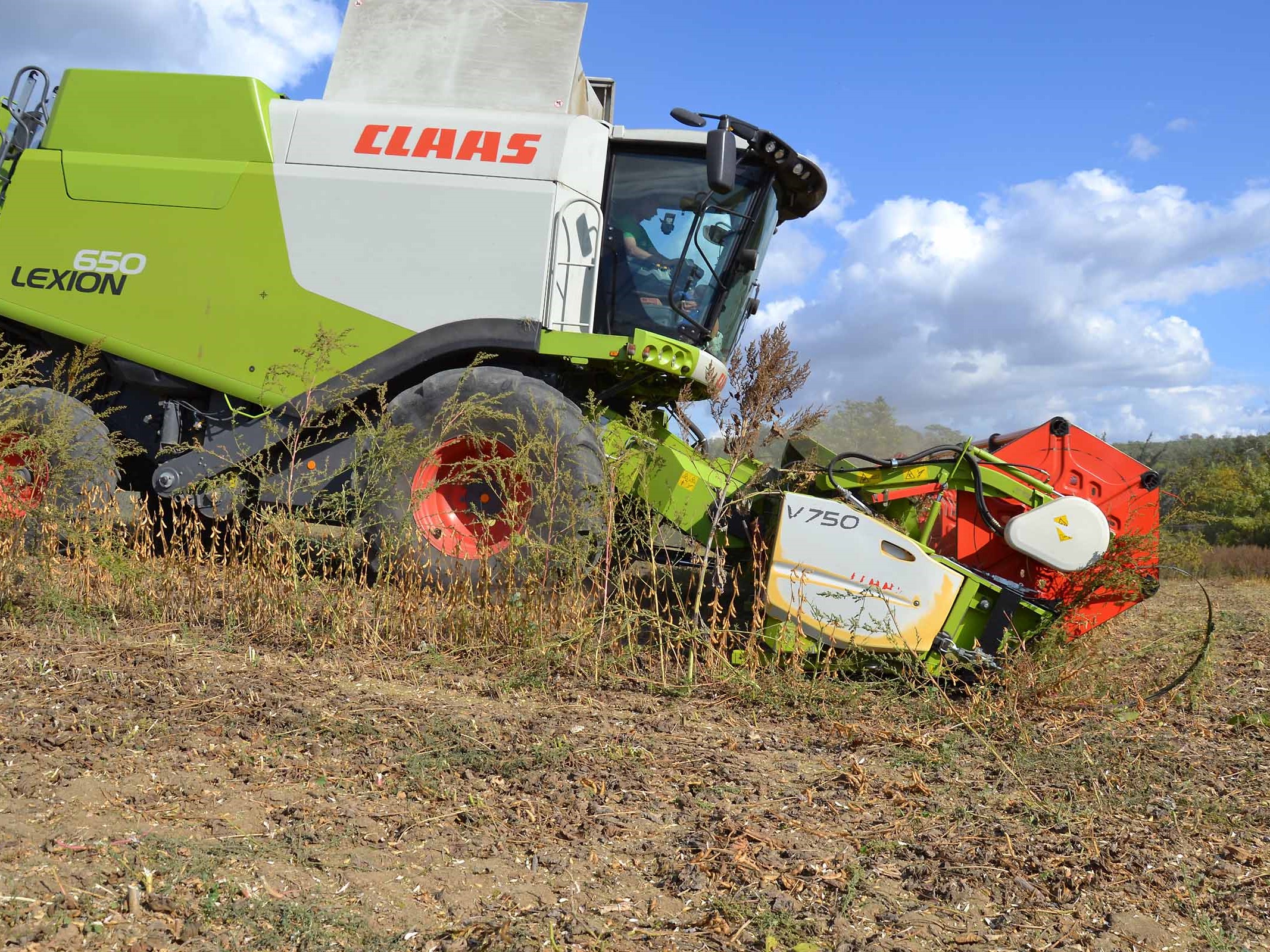

Ancora una volta la Claas Vario V750 con BISO SojaFLEX. Dalla fotografia si vede come l’operatore utilizzi l’aspo per alimentare delicatamente la barra di taglio. Le testate di taglio Claas non sono dotate di regolazione dell’incidenza dell’angolo di taglio quindi il montaggio dell’estensione soia deve essere fatta in modo molto preciso. Altra accortezza che deve avere l’operatore è di non fare entrare in contatto i denti dell’aspo con la lama di taglio flessibile dell’estensione soia, non essendoci sistemi automatici che ne evitino la collisione.
Osservate la Lexion con l’estensione soja BISO SojaFLEX. Il trebbiatore utilizza semplicemente una lamiera arrotondata lasciando libera la lama sulla parte destra della barra di taglio. In alcuni campi di soia può essere una buona soluzione in quanto il materiale verde non si blocca e si evitano ostacoli al flusso del prodotto.

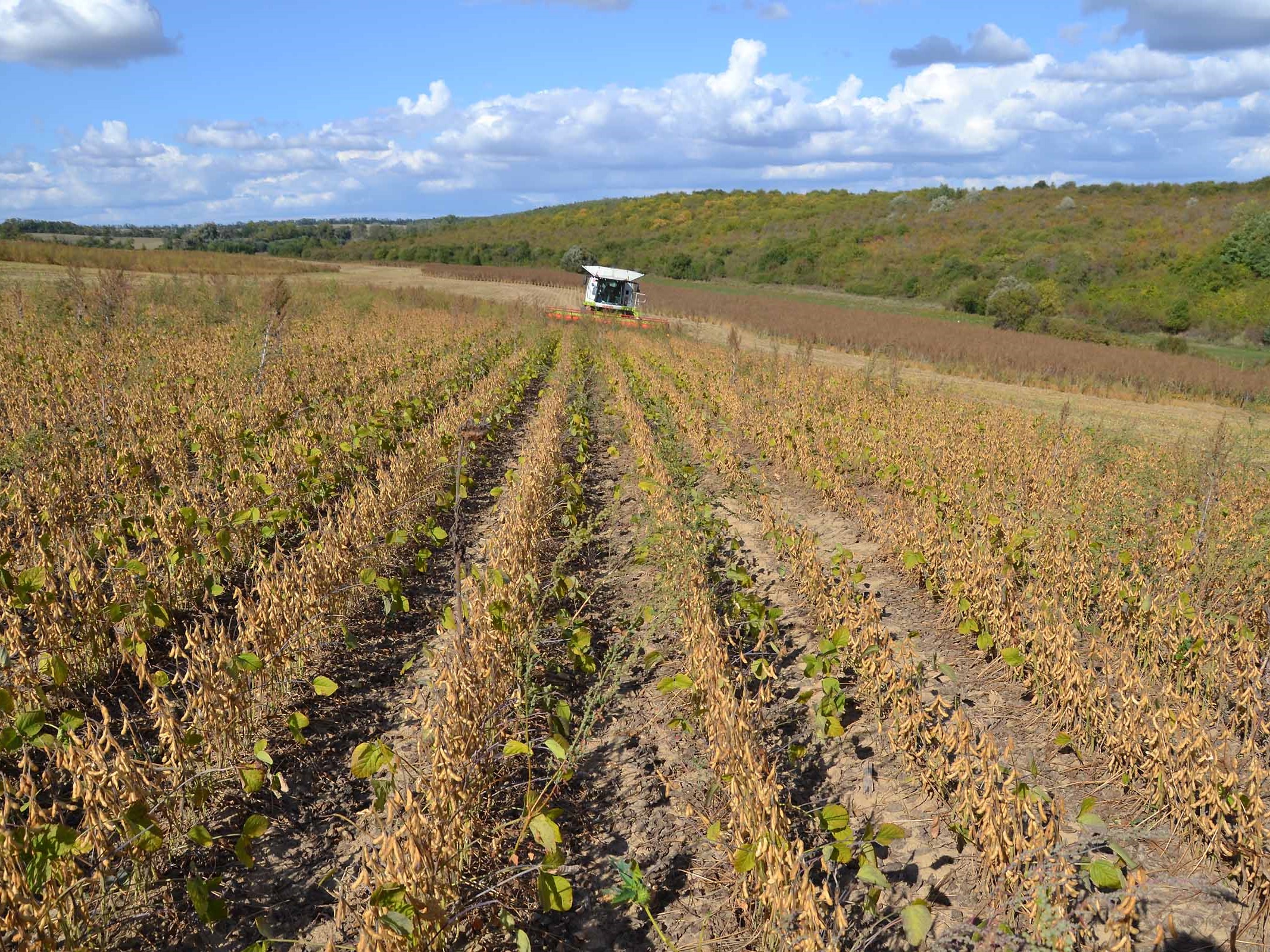

In questa immagine si vede un campo che sta diventando sempre più comune in Slovacchia: la coltivazione di soia BIOLOGICA. In queste condizioni si ottengono già risultati molto buoni con testate dotate di kit FLESSIBILI meccanici. Le difficoltà maggiori si hanno quando si trebbia in corrispondenza dei solchi lasciati dai mezzi agricoli (es. polverizzatori).
Per sapere di più in merito al kit SojaFLEX: http://navigator.biso.eu/en/en-biso/harvesting-technics/biso-soja-flex-2/
Scarica il volantino in versione Inglese: http://navigator.biso.eu/wp-content/uploads/2015/02/Product_range_BISO.pdf
