BISO 3D - ACTIVIDADES EN CAMPO 2020 (PARTE 1)

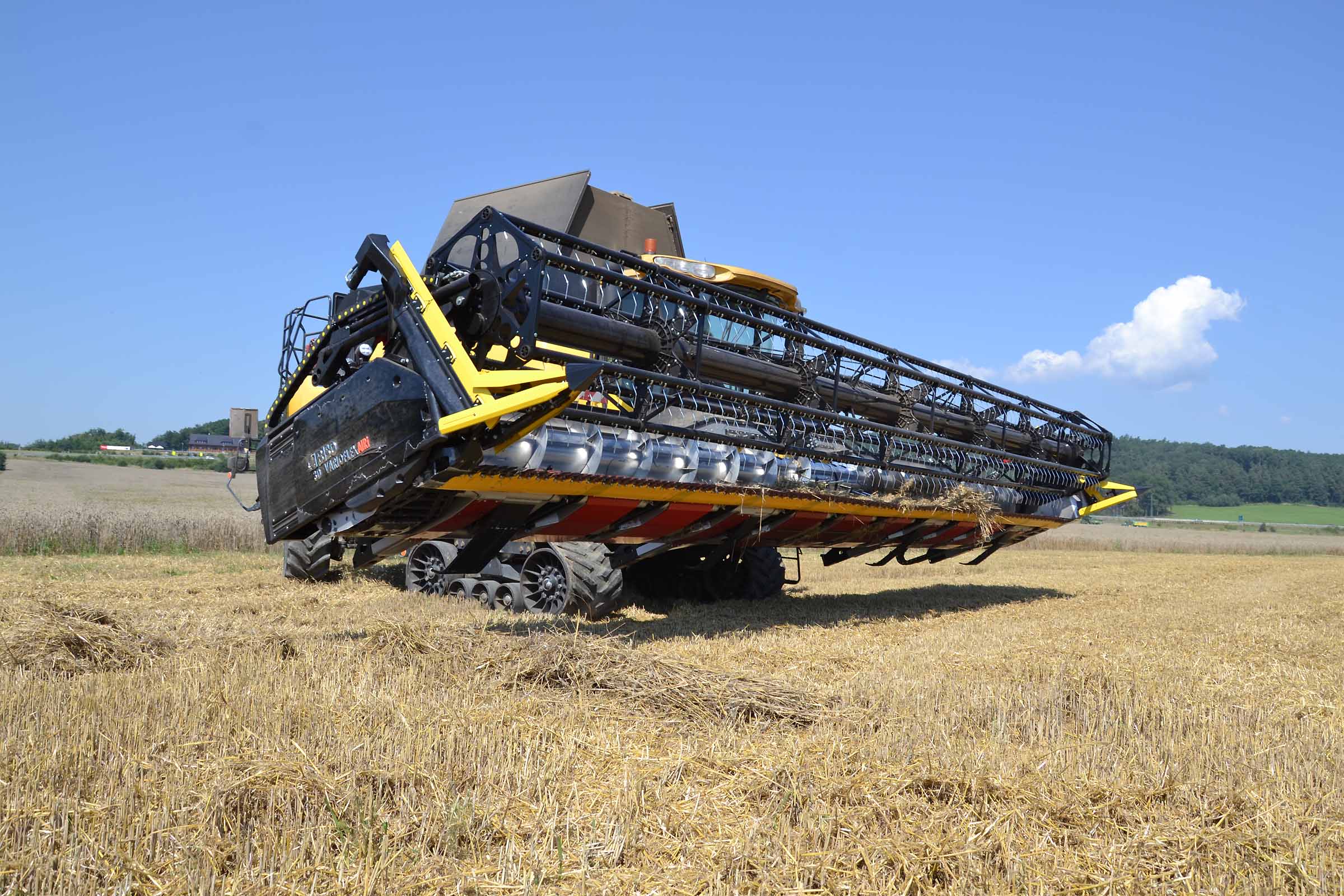

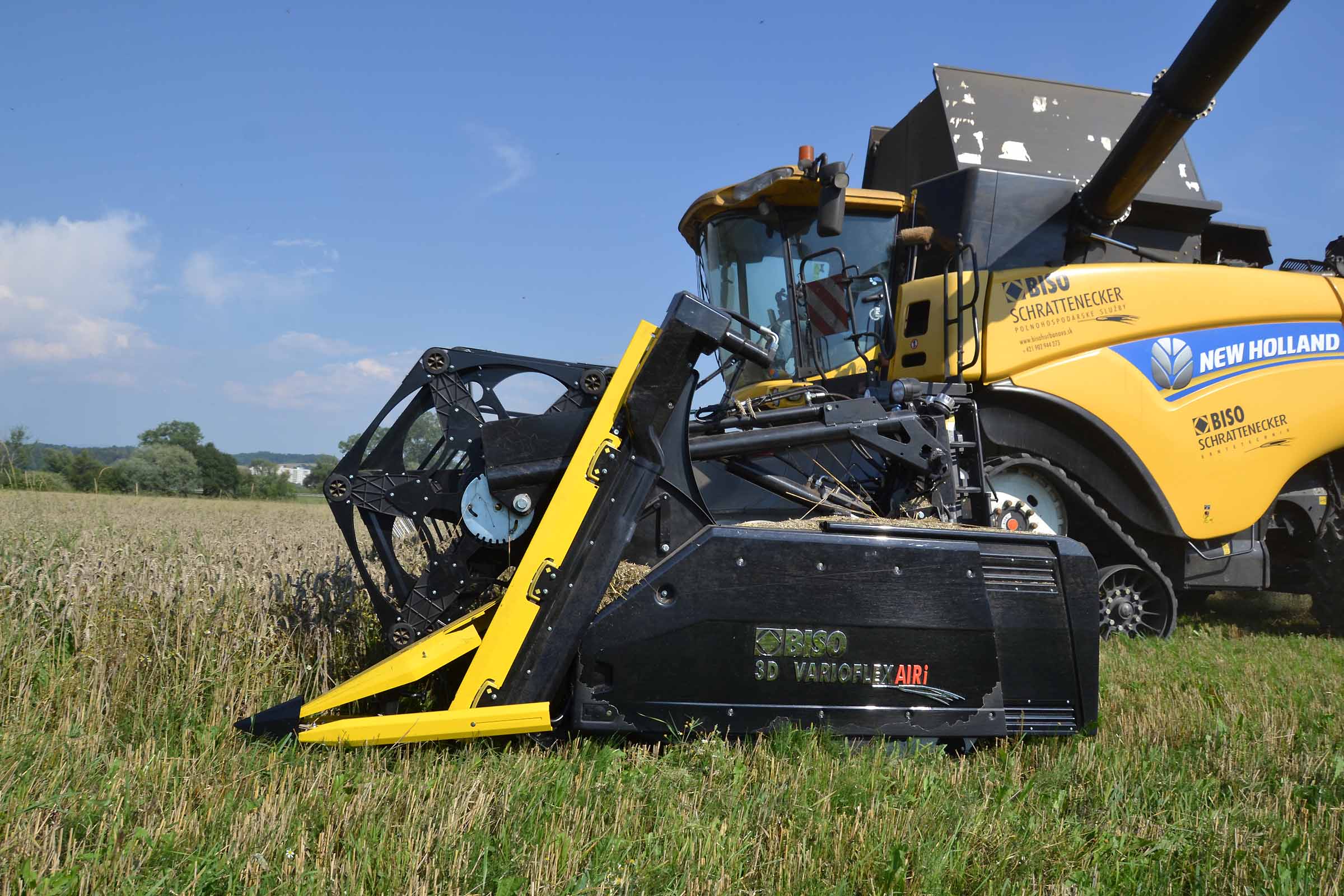

FOTO DEL CABEZAL 3D VARIOFLEX 1070 AIR i EN EL CAMPO
Comenzamos a probar el primer prototipo de barra de corte VARIOFLEX AIR i 3D en 2017, pero este año usamos un cabezal de producción 2020 combinado con nuestra cosechadora CR9090 SmartTrax. El modelo utilizado es el 3D VARIOFLEX 1070 AIR i completo con todas las opciones. El cabezal representa la versión más actualizada con la presencia de cuchillas de corte Schumacher y la última generación de software.

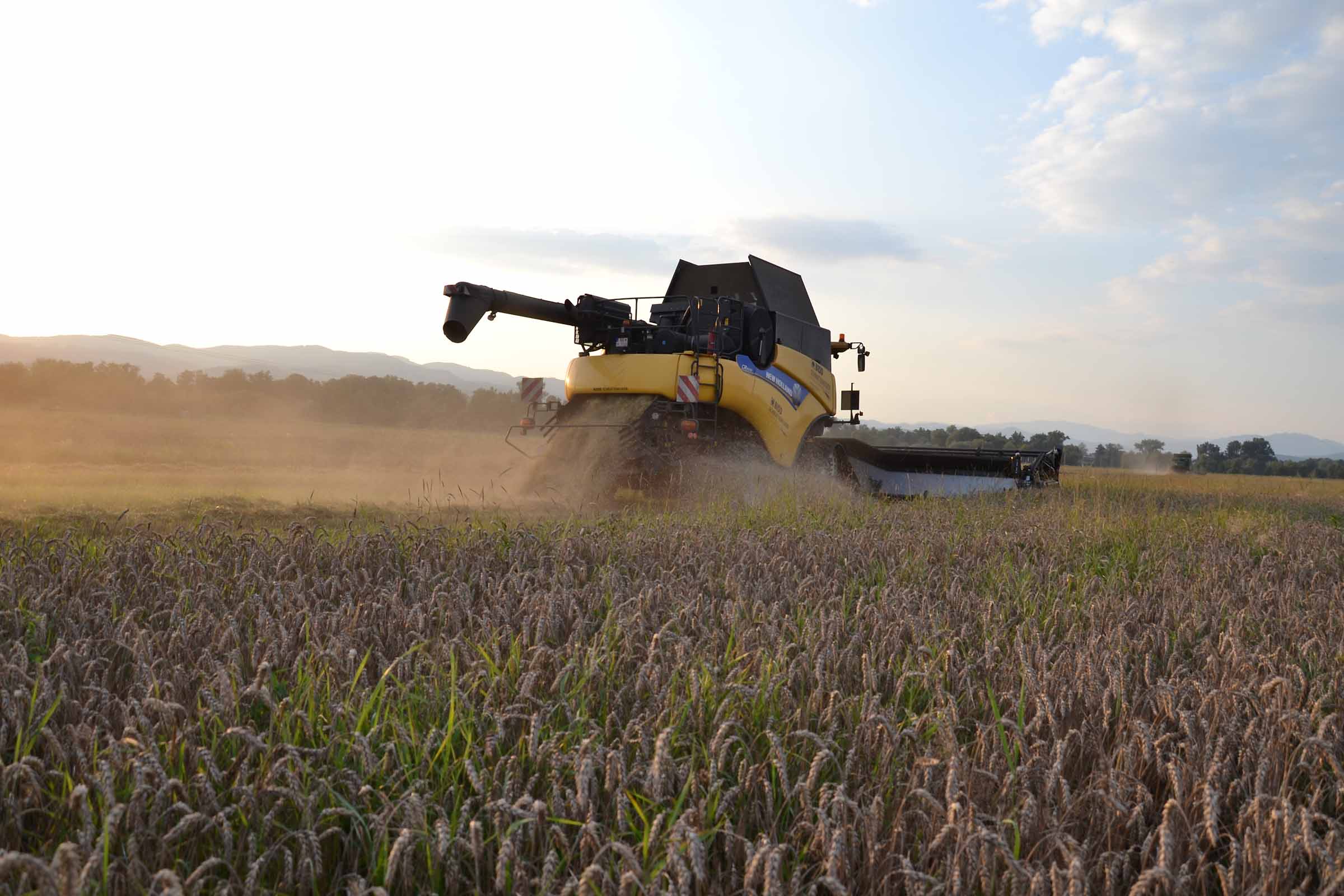

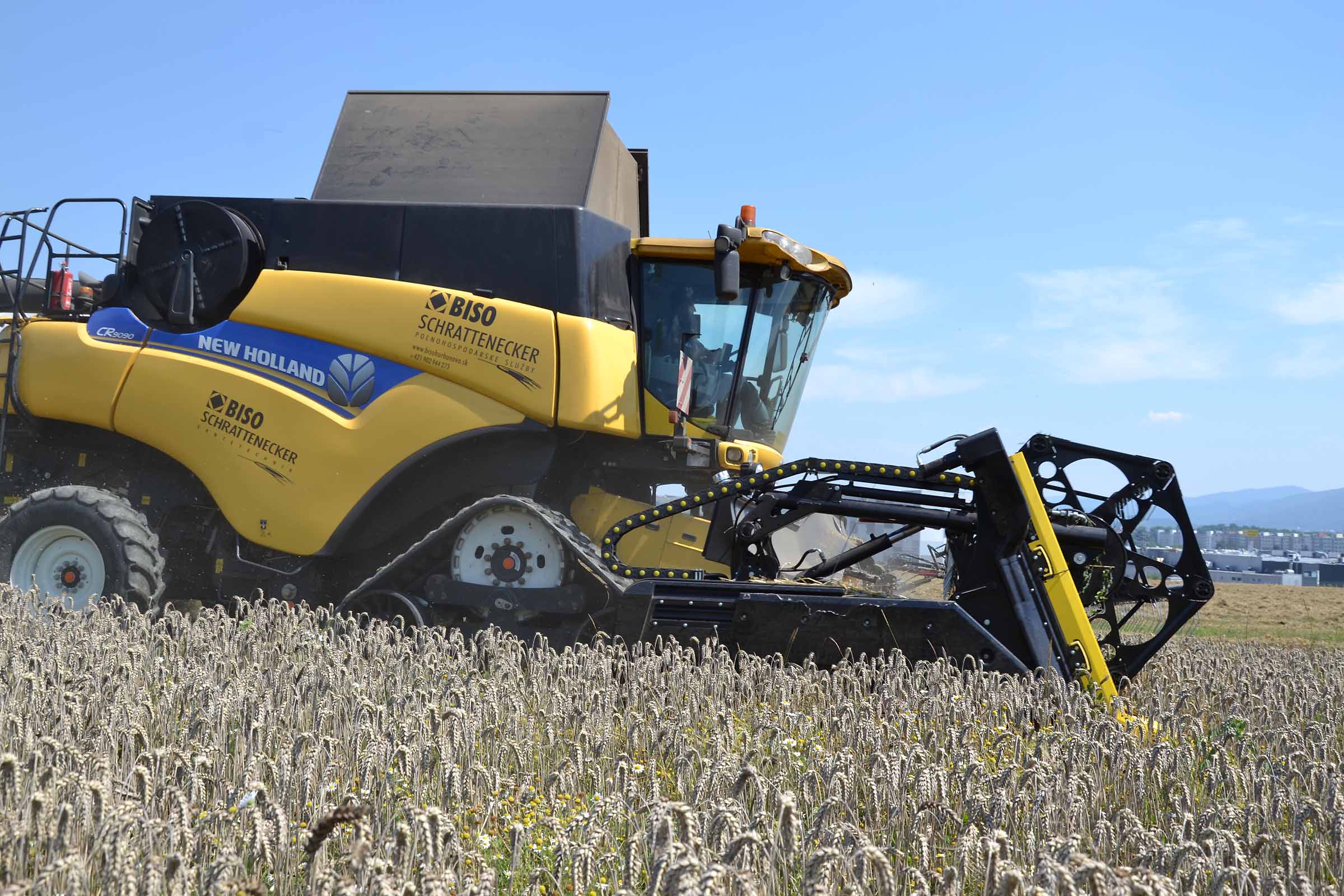

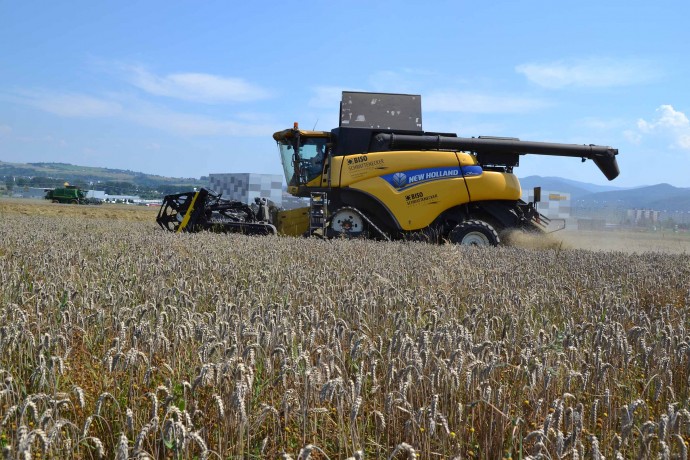

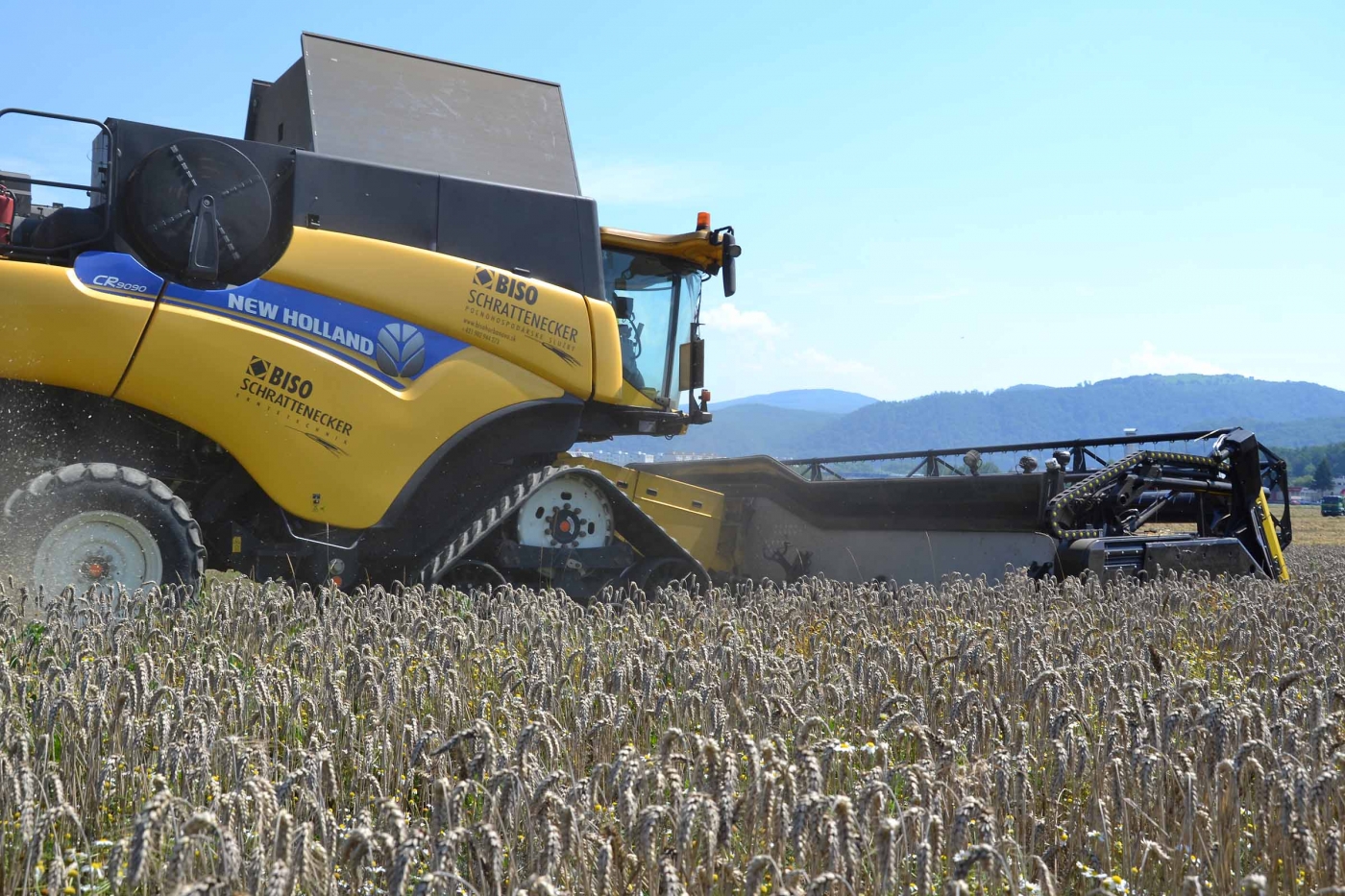

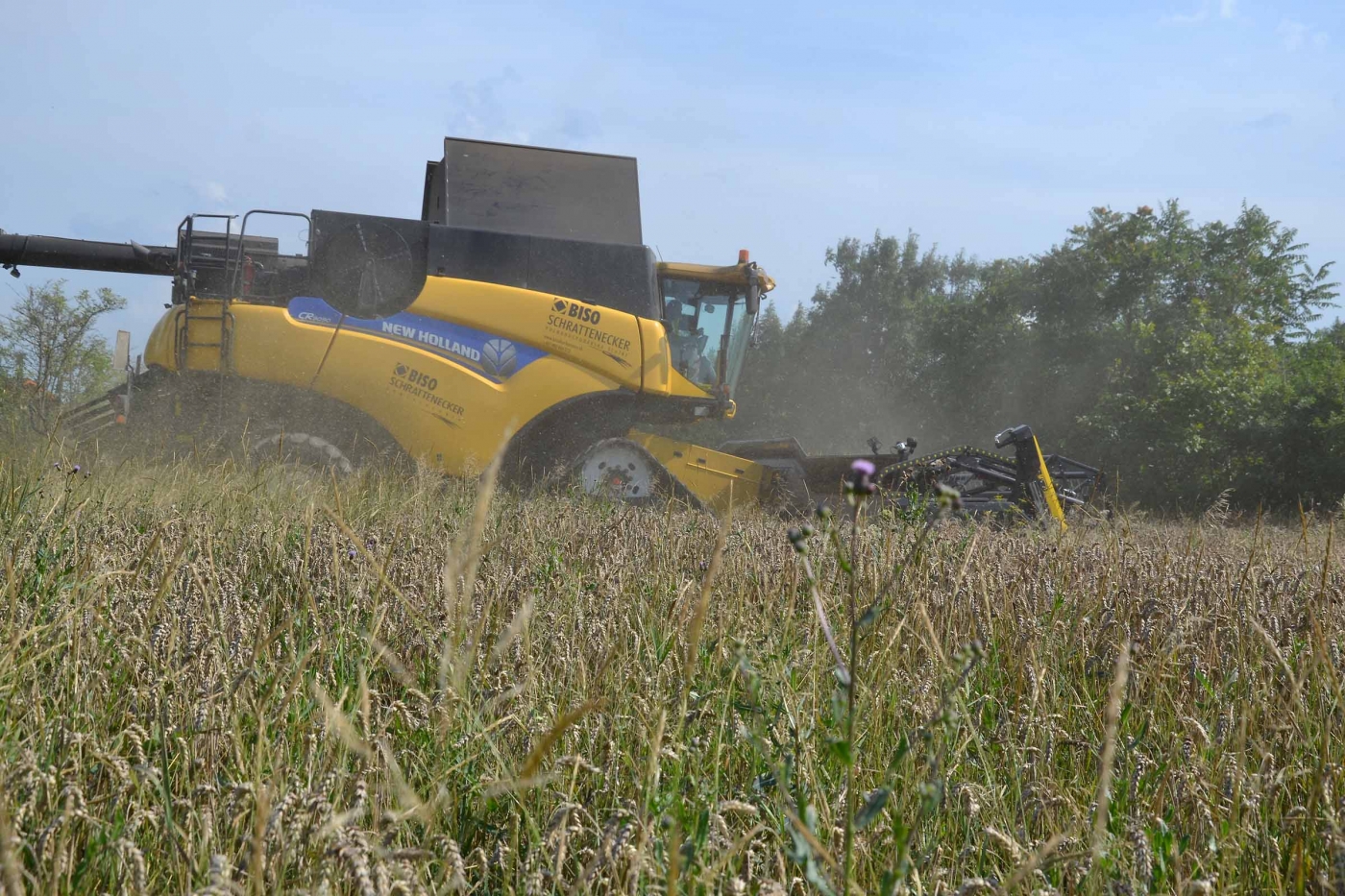

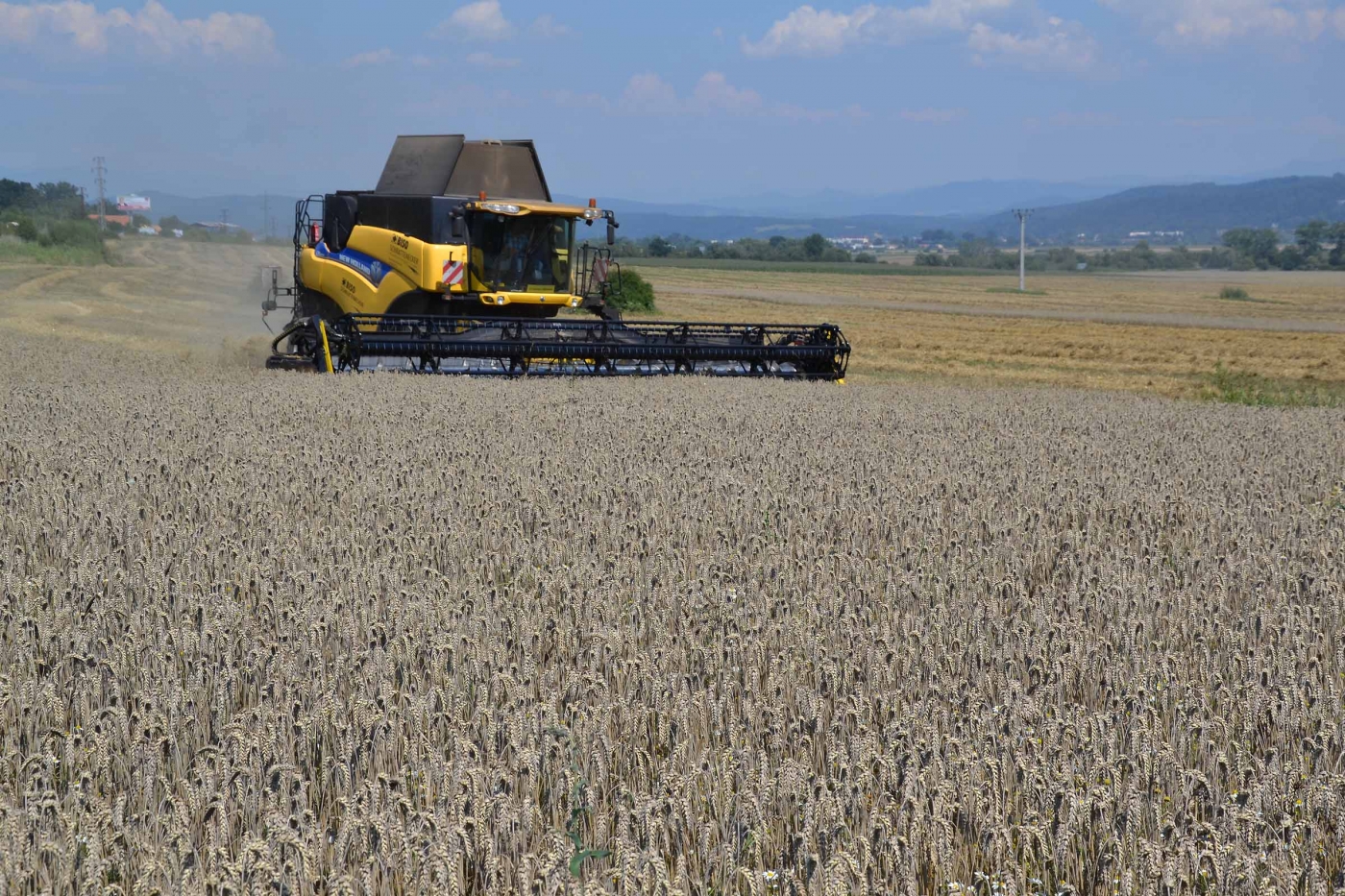

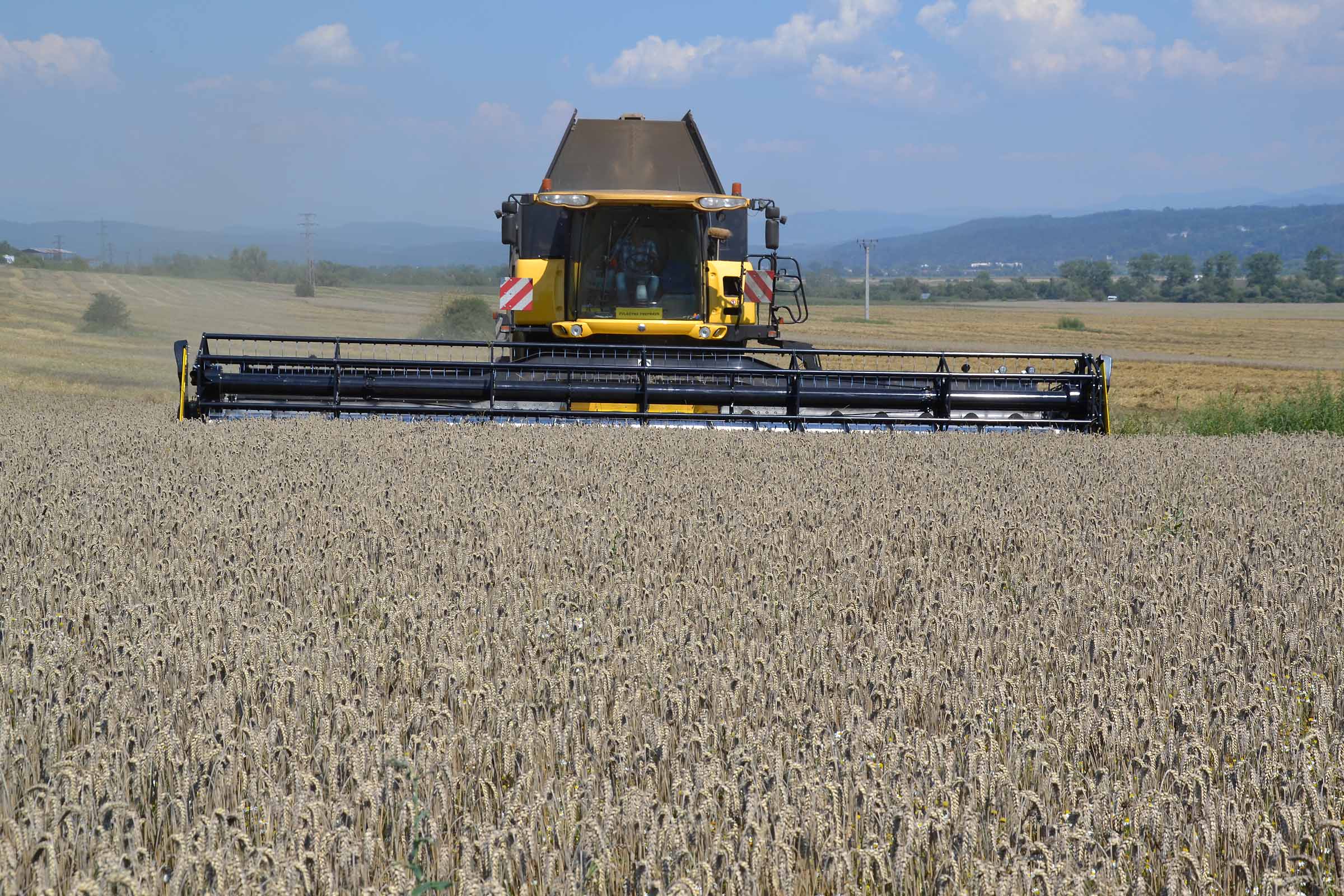

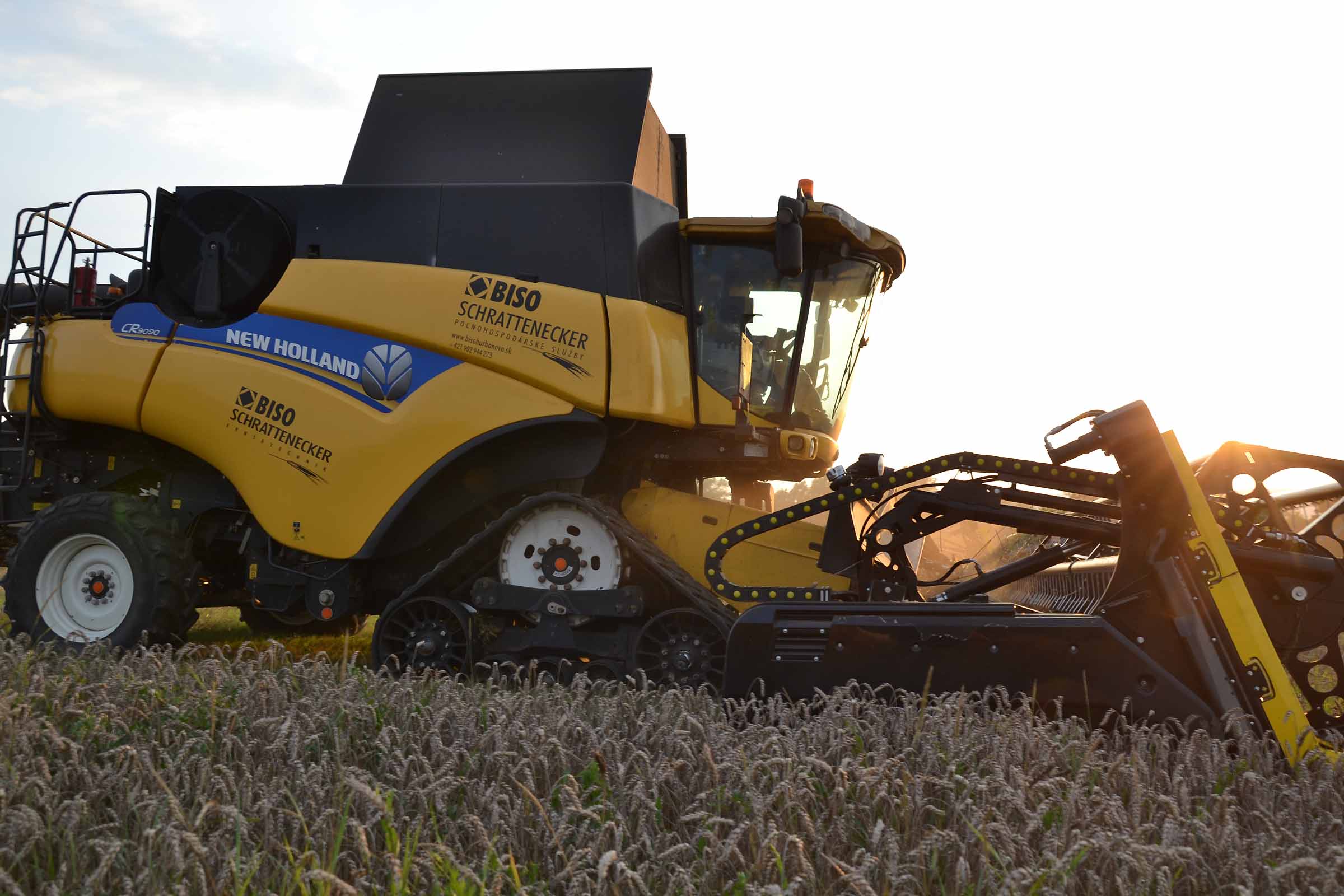

Cosecha de trigo en Eslovaquia con la cosechadora New Holland CR9090 SmartTrax y cabezal BISO 3D VARIOFLEX 1070 AIR i.
El cabezal está equipado con el sistema anticolisión entre los dientes del molinete y las cuchillas de corte. El sistema garantiza que no se creen interferencias entre los dientes del molinete y las cuchillas de corte gracias a sensores que evitan que los dientes del molinete se acerquen por debajo de los 100 mm con respecto a las cuchillas de corte.
En el modo de trabajo RÍGIDO (0% FLEXIBLE) la barra funciona como un vario normal sin restricciones.
En la cosecha del trigo, la presencia de materia verde obligó al operador a cambiar varias veces la extensión de la plataforma vario.
Durante esta campaña de recolección utilizamos el cabezal BISO 3D VARIOFLEX 1070 AIR i con el carro de transporte BISO ProfiSteer. El cabezal está equipado con todas las opciones posibles, incluido el sistema de control activo e inteligente del sistema FLEX a aire comprimido, el sistema automático anticolisión entre molinete y cuchillas, el sistema de corte Schumacher y la última versión del software instalado en el monitor de control táctil. El sistema de corte Schumacher se introdujo a pedido de nuestros clientes para mejorar la eficiencia de corte, especialmente en soja. Esperamos grandes mejoras durante la próxima cosecha de soja en suelos pedregosos.
Actualización de software automática
El potencial de esto cabezal es enorme. Estamos experimentando todos los días con nuevas funciones que pueden mejorar la comodidad y el rendimiento del operador manteniendo la máxima seguridad. Nuestros clientes que deciden comprar hoy un cabezal 3D no compran solo un cabezal sino un sistema activo capaz de actualizarse constantemente a los futuros desarrollos tecnológicos gracias a las actualizaciones que se irán publicando durante toda su vida.
Nuestro cabezal está equipado con el sistema BISO anticollision entre el molinete y las cuchillas de corte. Este sistema es totalmente automático y confiable y permite el uso de dientes del molinete de metal que son muy importantes en la recolección de productos acostados.
El cabezal BISO 3D VARIOFLEX AIR i está equipado con un molinete con dientes metálicos, un sinfín de alimentación de alta capacidad, un sistema vario y un sistema de corte flexible.

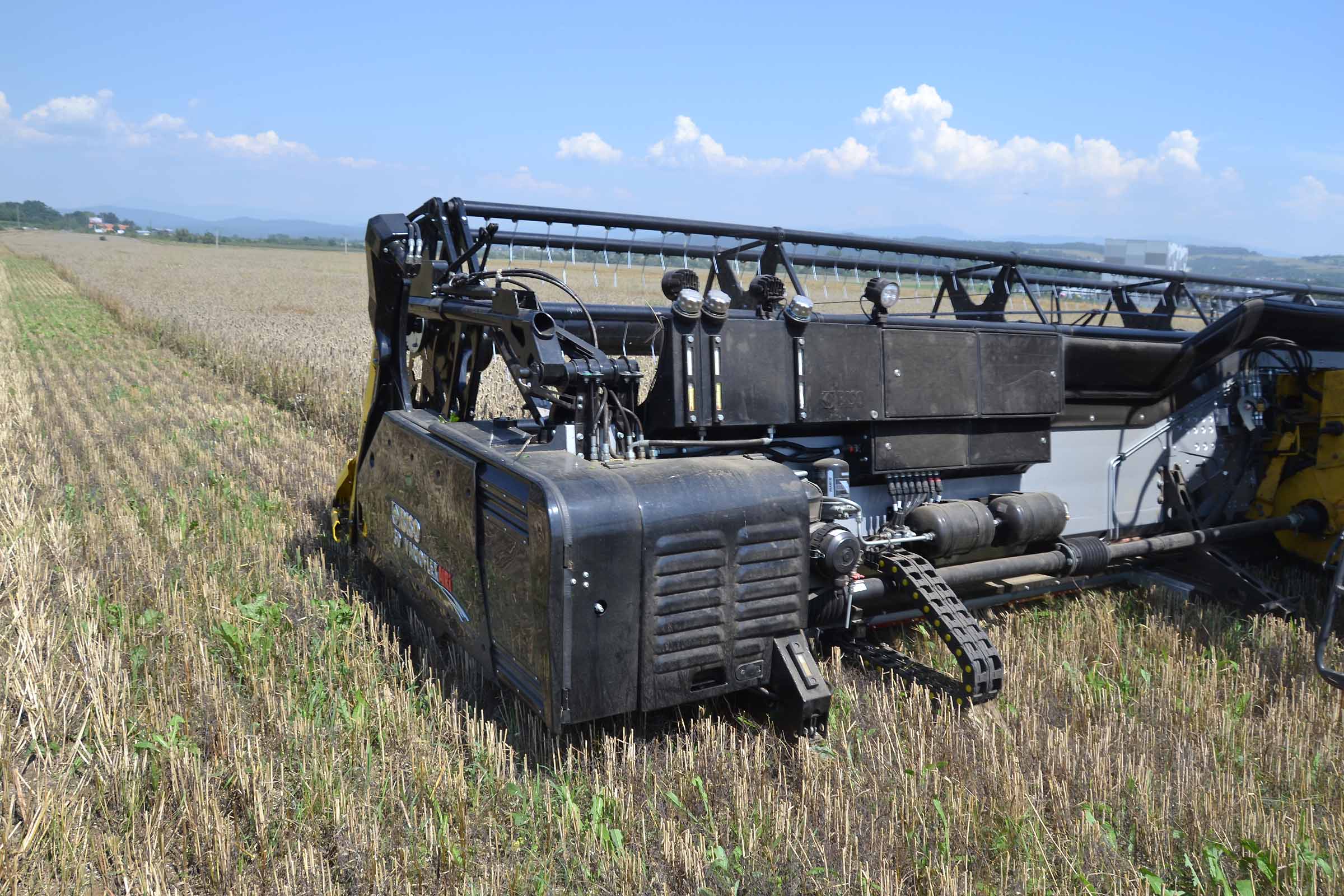

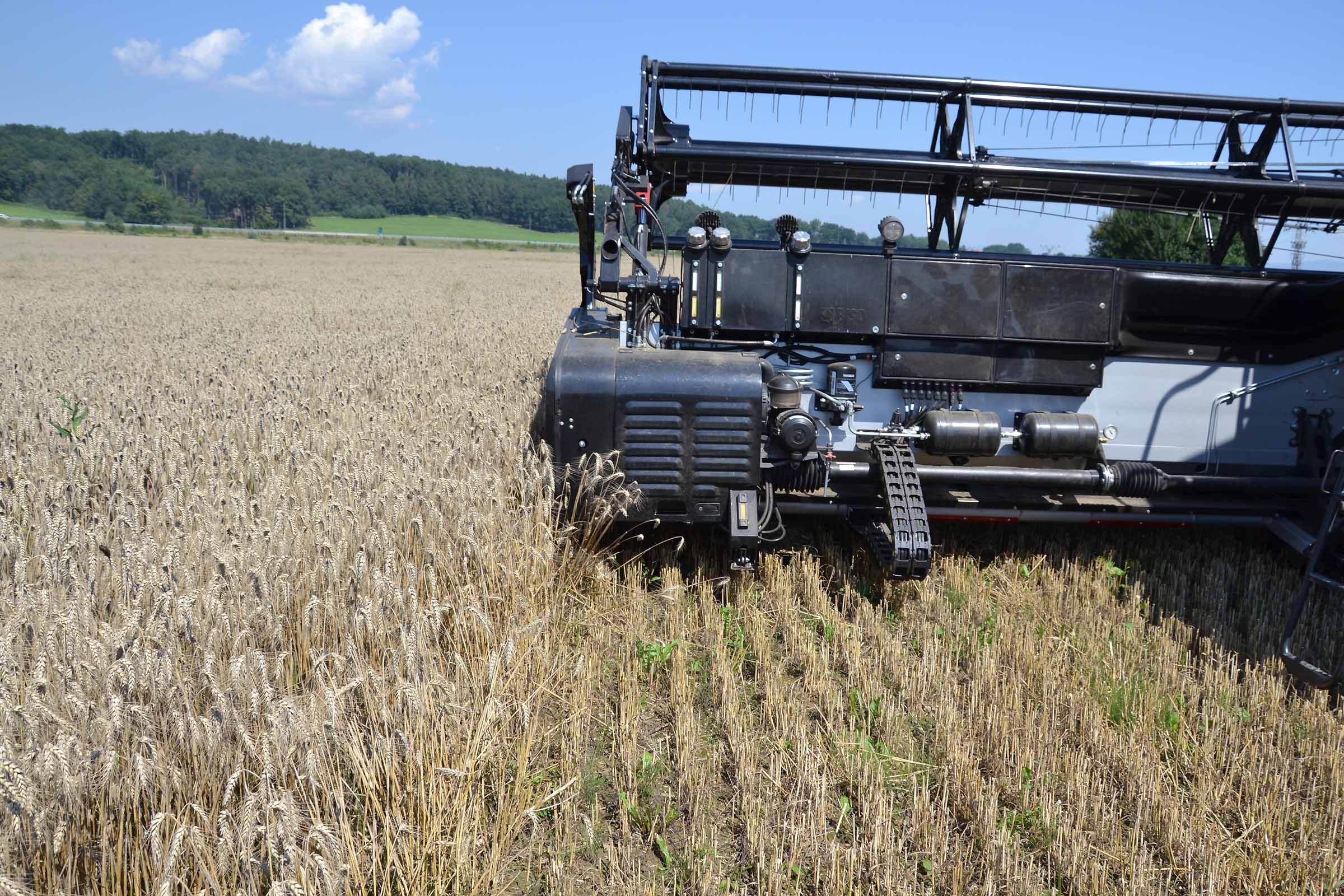

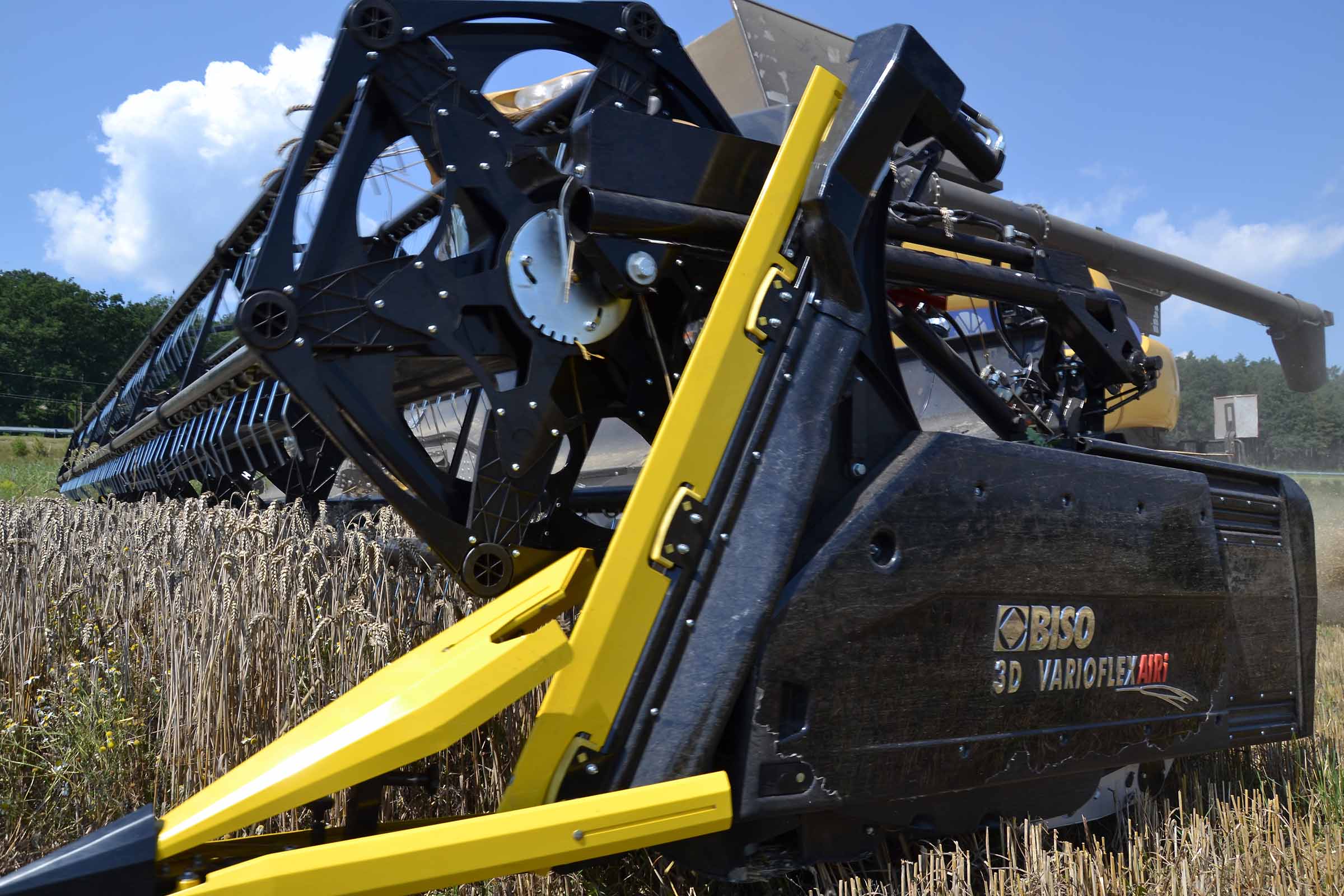

Las cuchillas verticales hidráulicas por la colza están “integradas” y pueden colocarse rápidamente en posición de trabajo. Su uso también está permitido en una posición reclinada y con los divisores de campo activados.

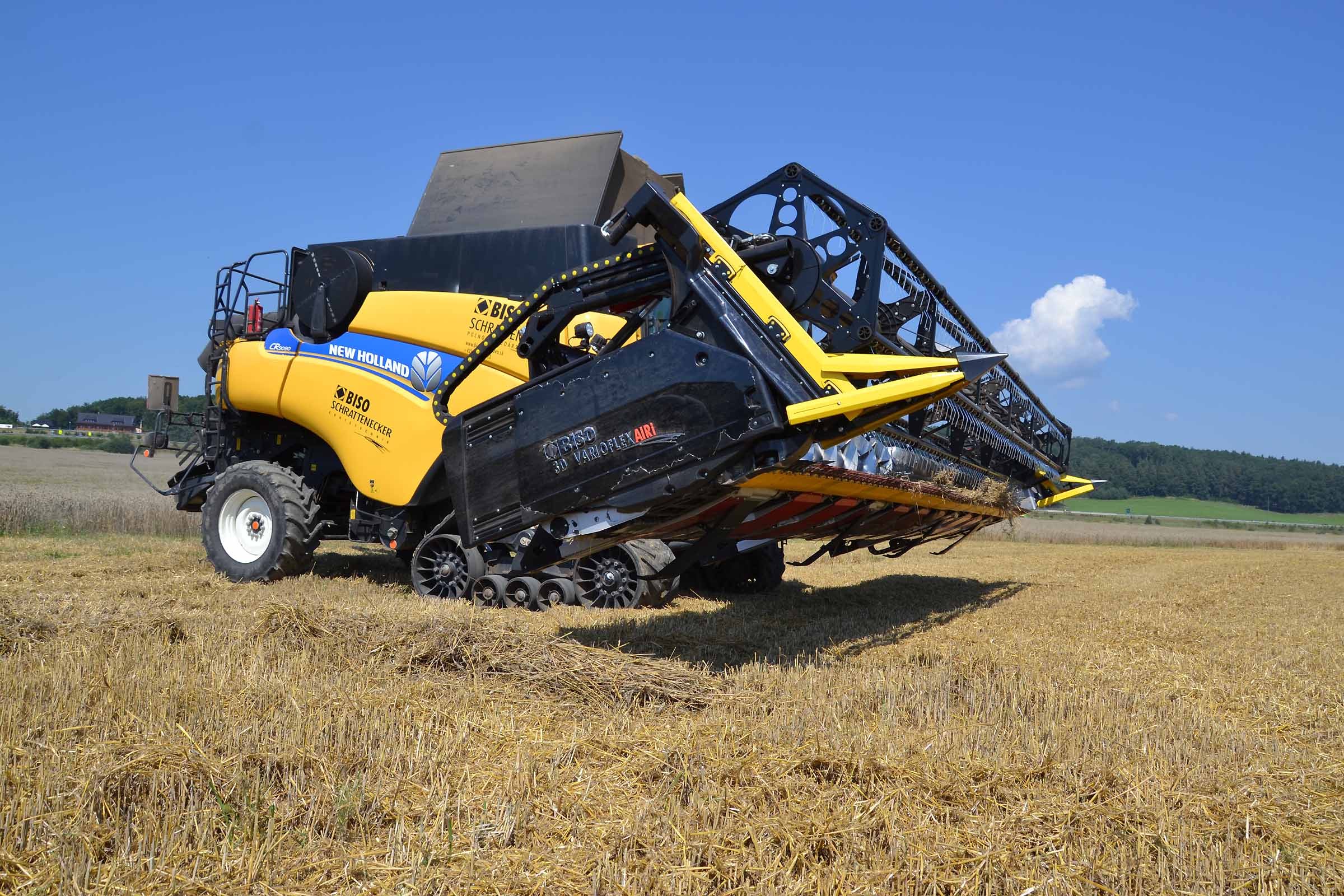

Es extremadamente sencillo ajustar el ángulo de corte del cabezal. En la foto se pueden ver los parámetros de fábrica con la plataforma vario avanzada de 150mm y la cuchilla de corte en modo rígido.
La barra de corte está equipada con un cárter elevado colocado en la parte superior del cabezal para minimizar la pérdida de producto proyectada hacia arriba por el sinfín.
Las diversas funciones del cabezal se activan a través de un monitor táctil que se comunica con el cabezal a través de un sistema Wi-Fi.
La cosechadora CR9090 SmartTrax combinada con el cabezal BISO 3D VARIOFLEX 1070 AIR i ha dado excelentes resultados gracias a la alimentación generosa y homogénea garantizada por el sinfín de alta capacidad controlado por una transmisión bilateral.

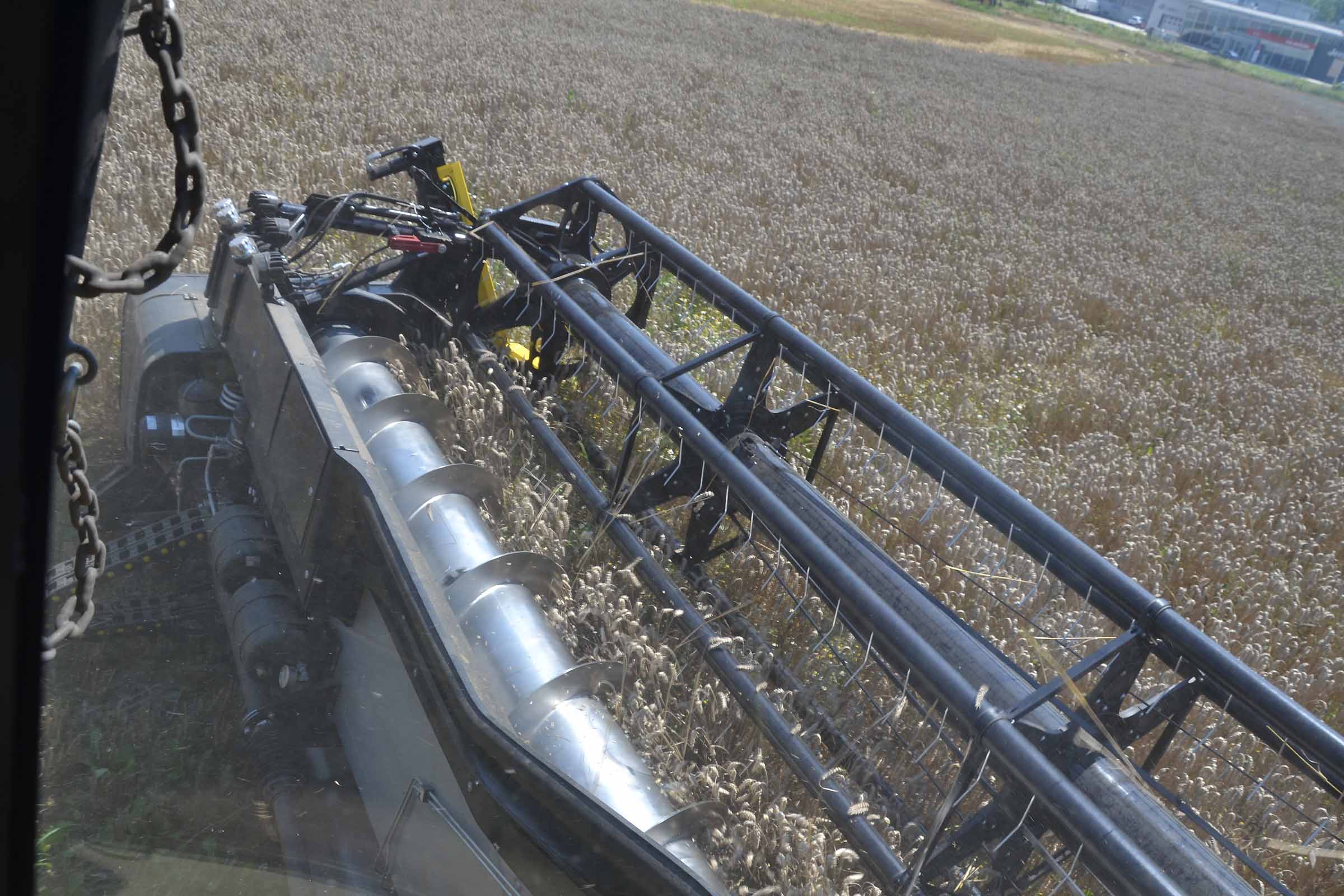

La plataforma de corte vario se puede ajustar fácilmente desde la cabina del conductor para garantizar un flujo uniforme del producto al sinfín de alimentación, como se muestra en la fotografía.
Es posible comprobar la posición exacta de la plataforma de corte mediante las protecciones laterales de plástico (en la foto la plataforma está posicionada a 150 mm con respecto al sinfín y puede alcanzar un máximo de 800 mm).

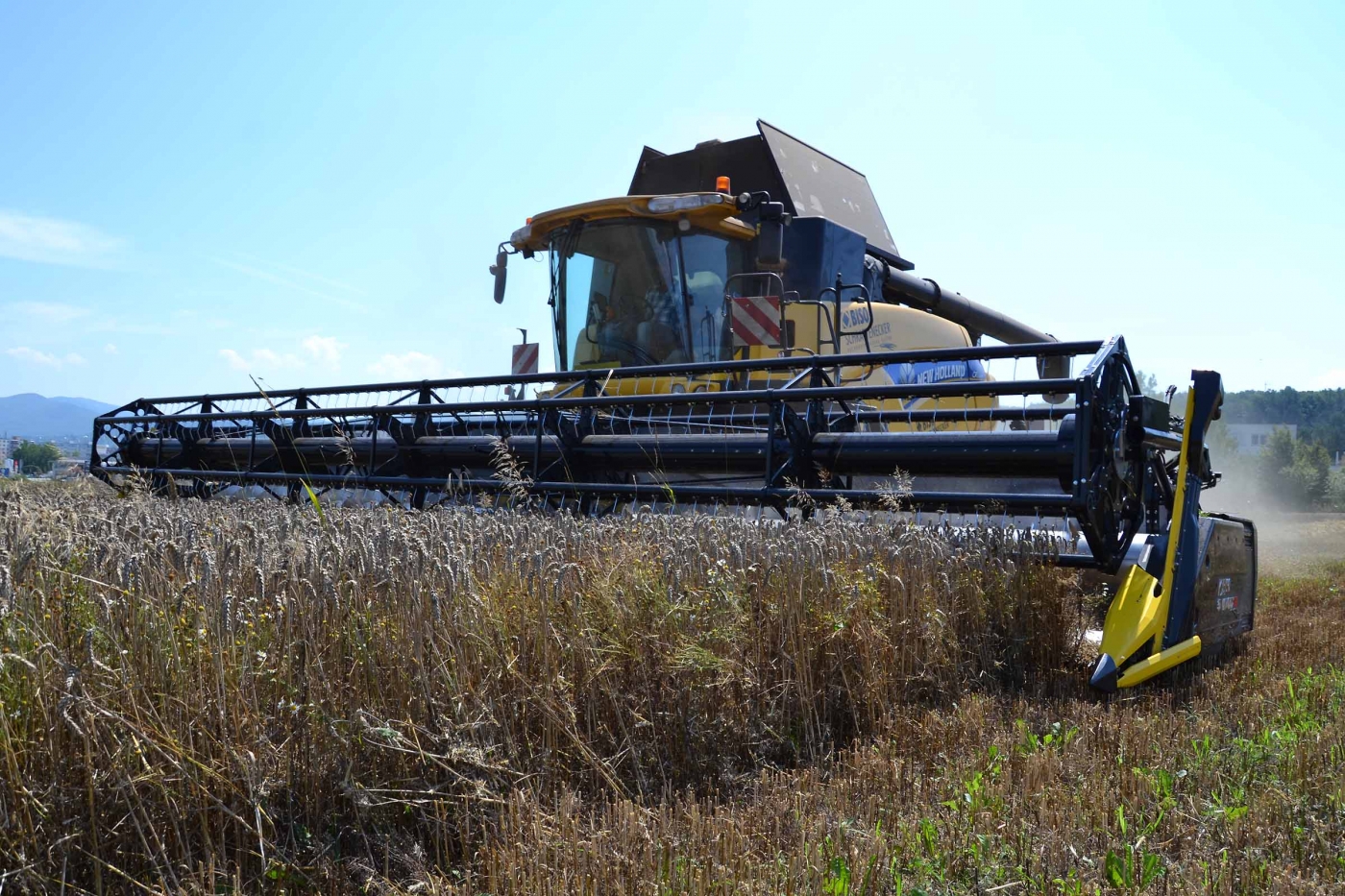

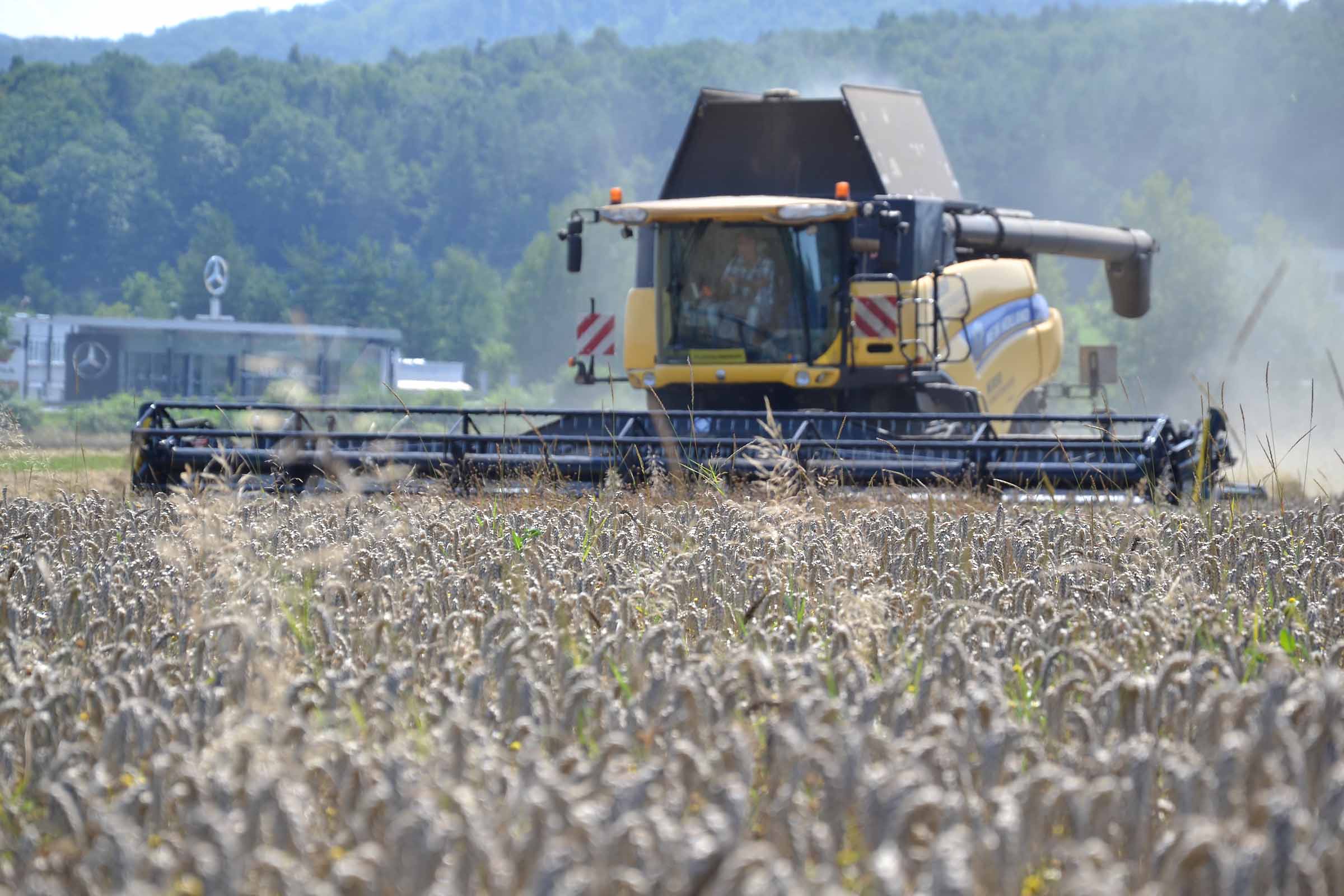

El sistema 3D es perfecto para cosechar trigo.

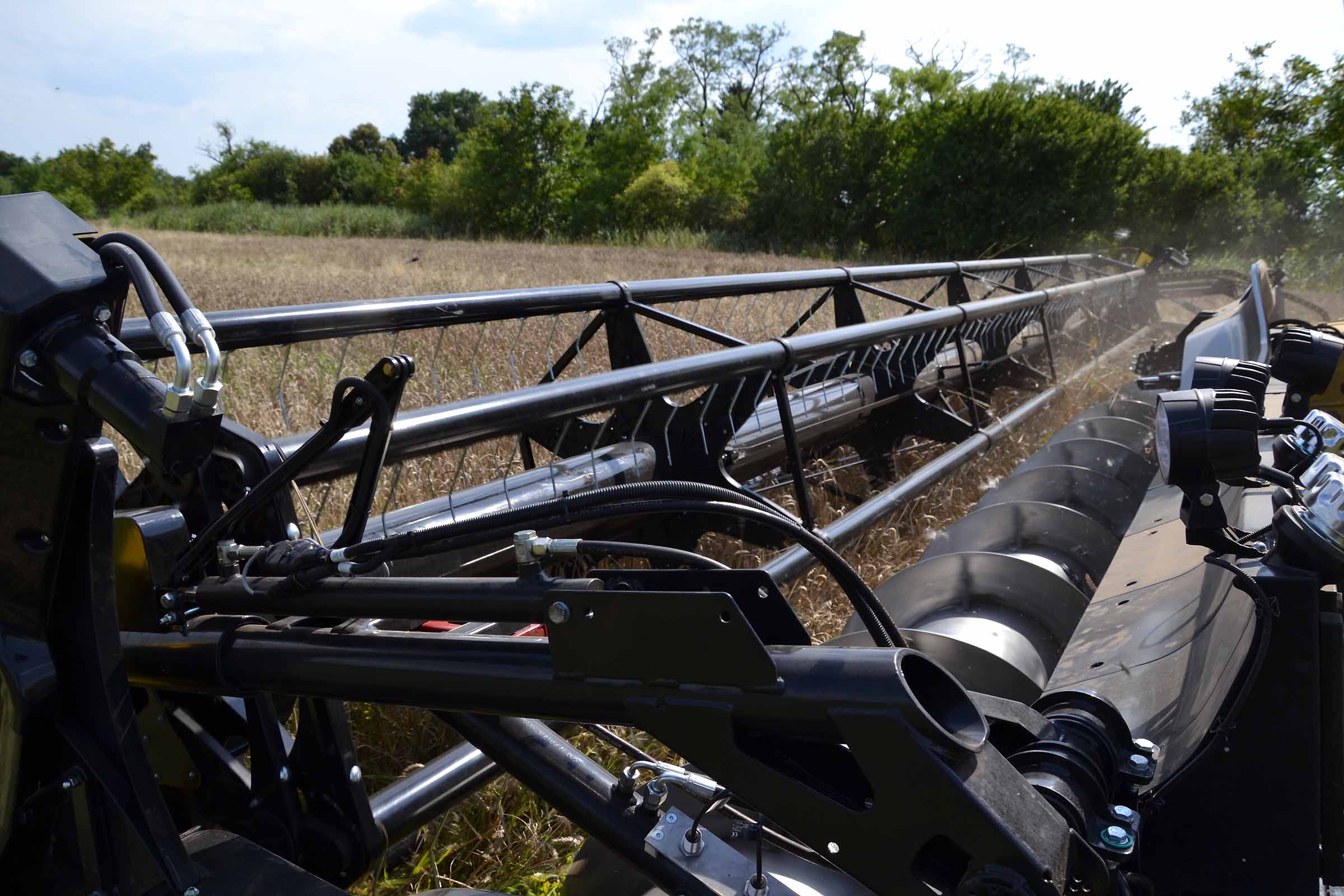

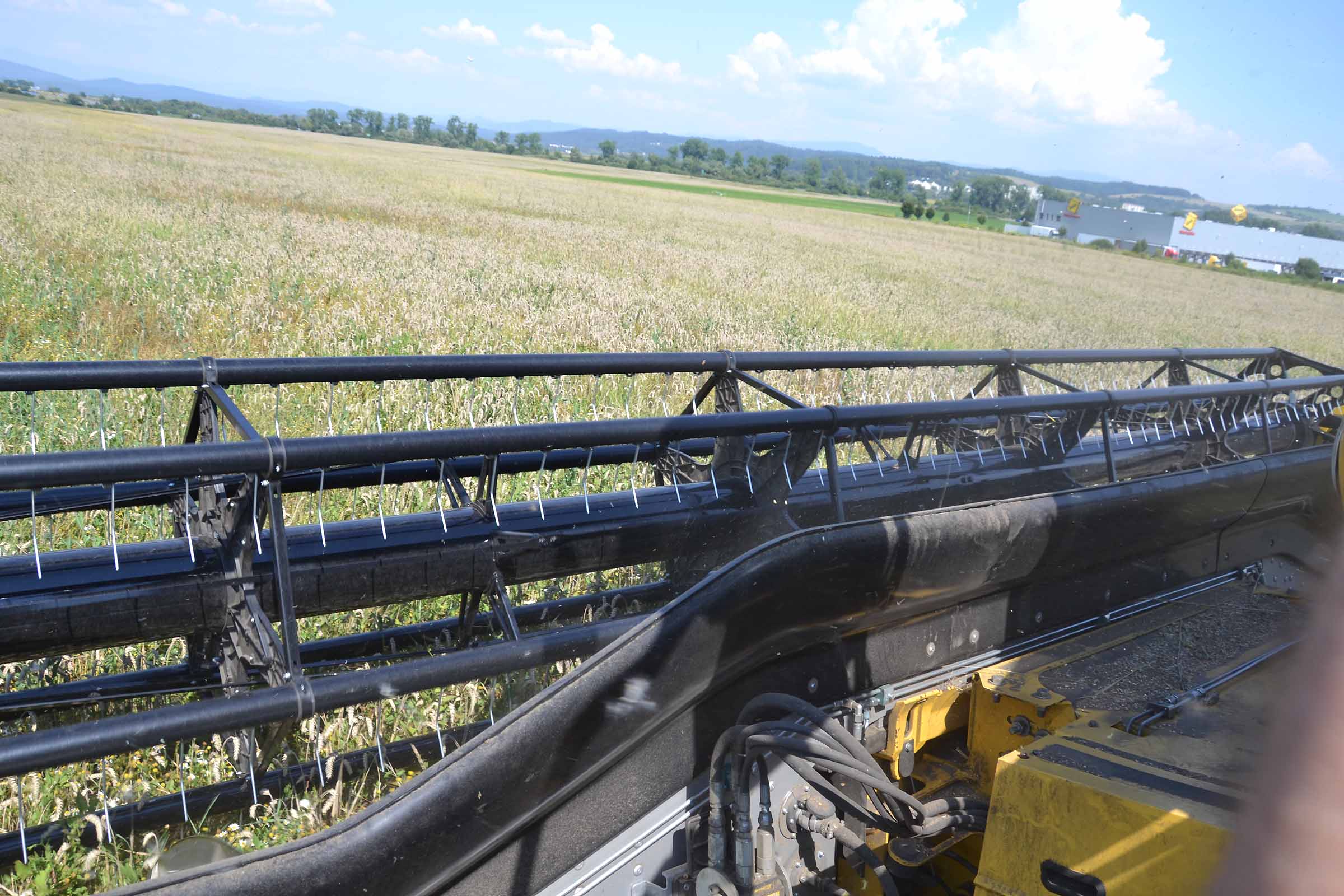

El molinete puede operar en modo agresivo posicionado hacia adelante y con los dientes tocando el suelo para levantar el producto o en modo delicado posicionado hacia atrás y levantado en el punto correcto para acompañar el producto hacia el sinfín. El sistema de control automático anticolisión asegura al operador contra contactos involuntarios entre los dientes del molinete y las cuchillas de corte a través de la función de elevación automática del molinete cuando se encuentra en una zona de riesgo.

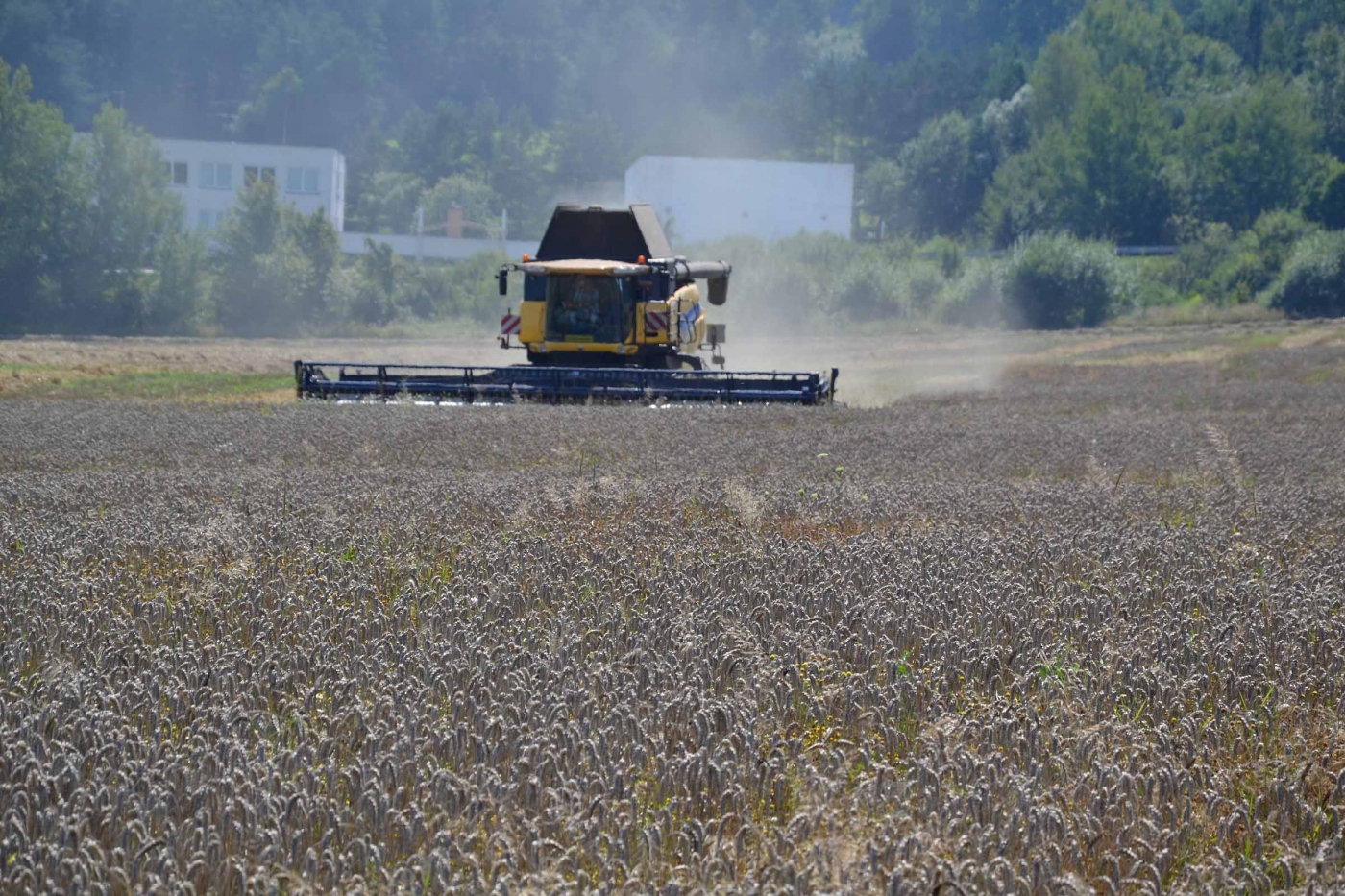

En este caso parece cosechar con un cabezal de corte tradicional.

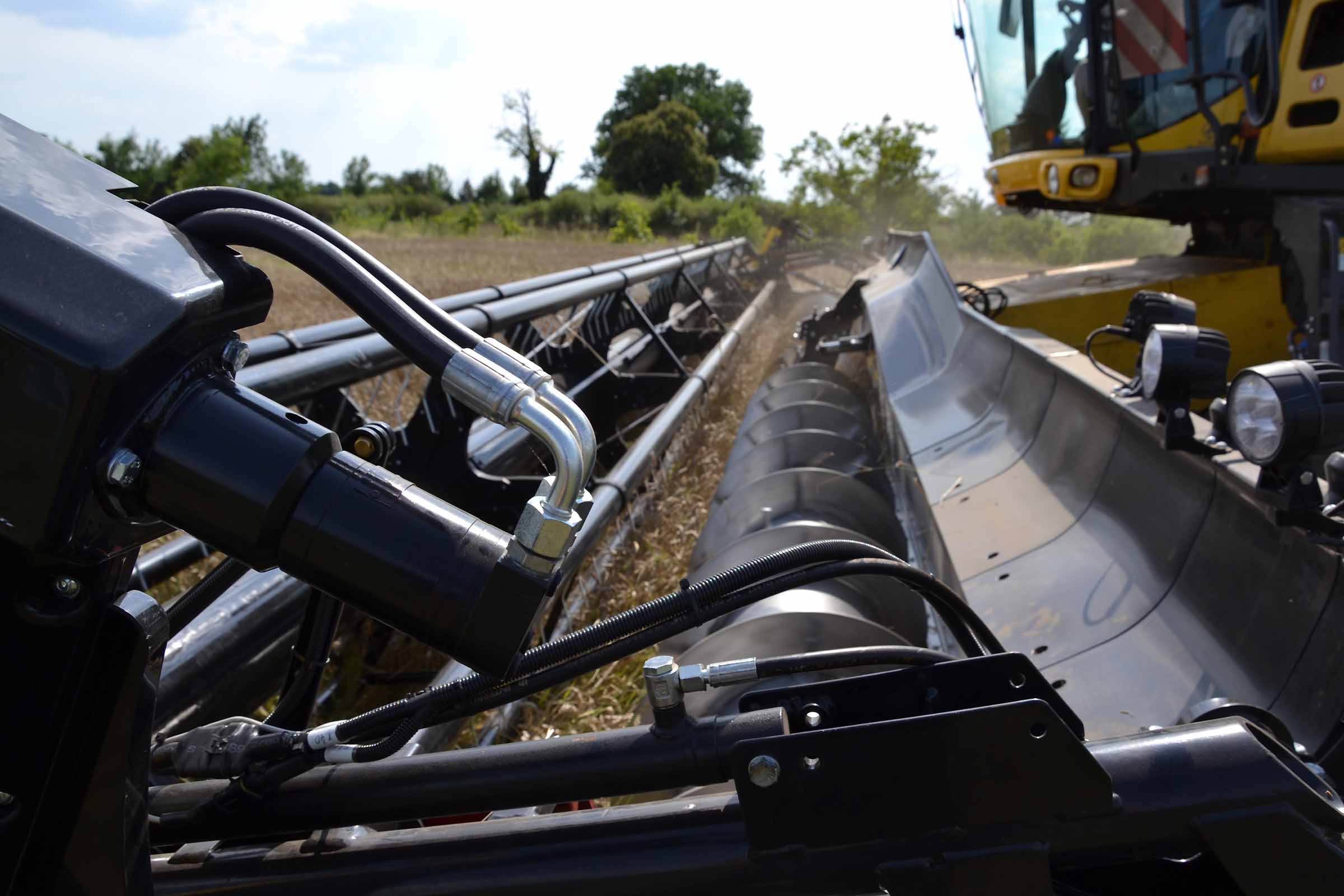

El sinfín de alimentación de acero inoxidable es robusto y duradero.

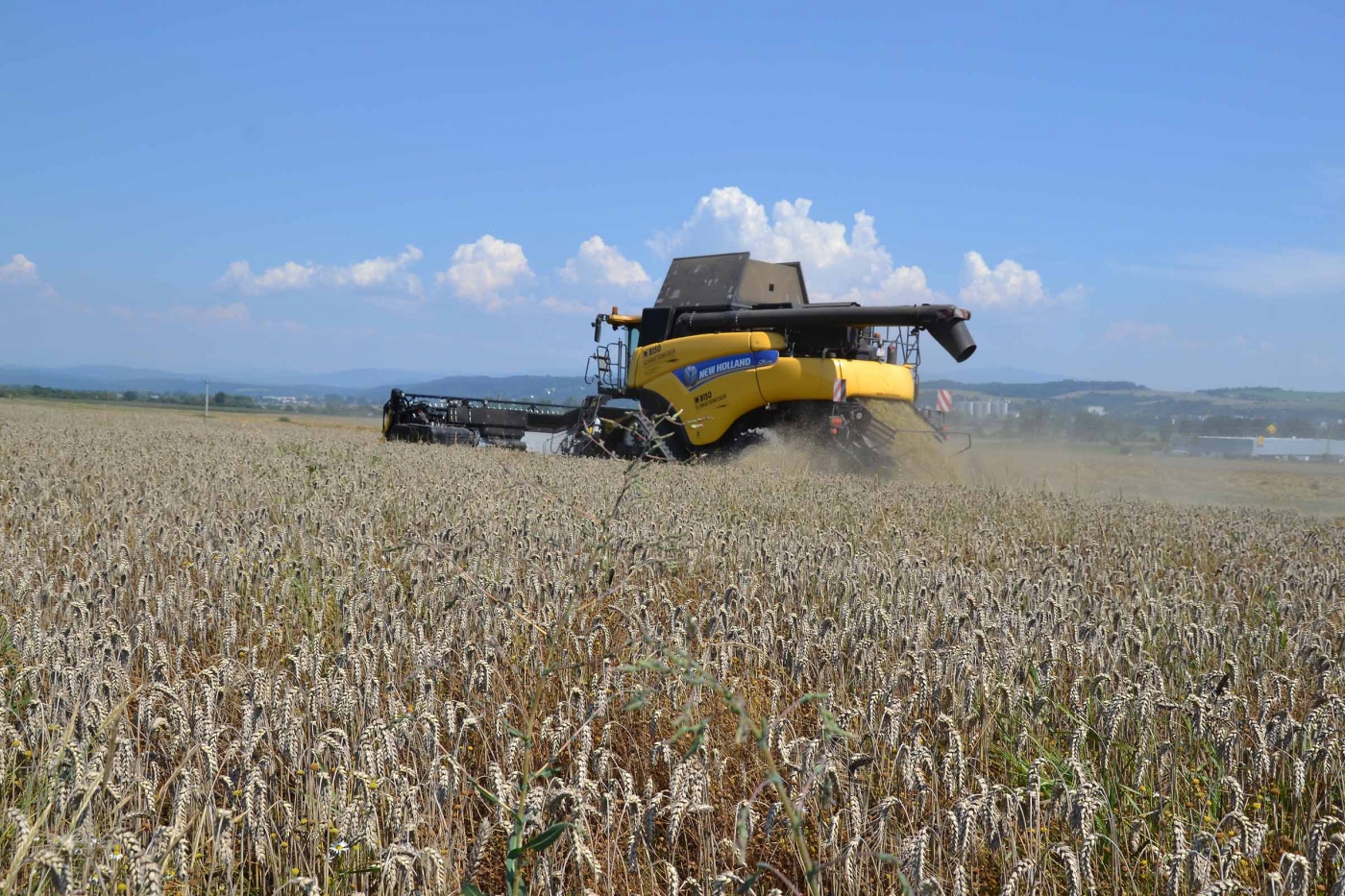

Cosecha en condiciones estándar. Esta fotografía fue tomada en áreas con presencia de piedras …
… piedras en combinación con malas hierbas. En condiciones normales, no se puede apreciar la diferencia entre las cuchillas de corte BISO y Schumacher.
En estas condiciones es importante ajustar el cabezal correctamente. El sistema flexible se ha desactivado ya que la altura de corte desde el suelo no es un elemento importante.
Pero en este ámbito las cosas cambian. Este resultado solo se puede lograr gracias al sistema de corte flexible.

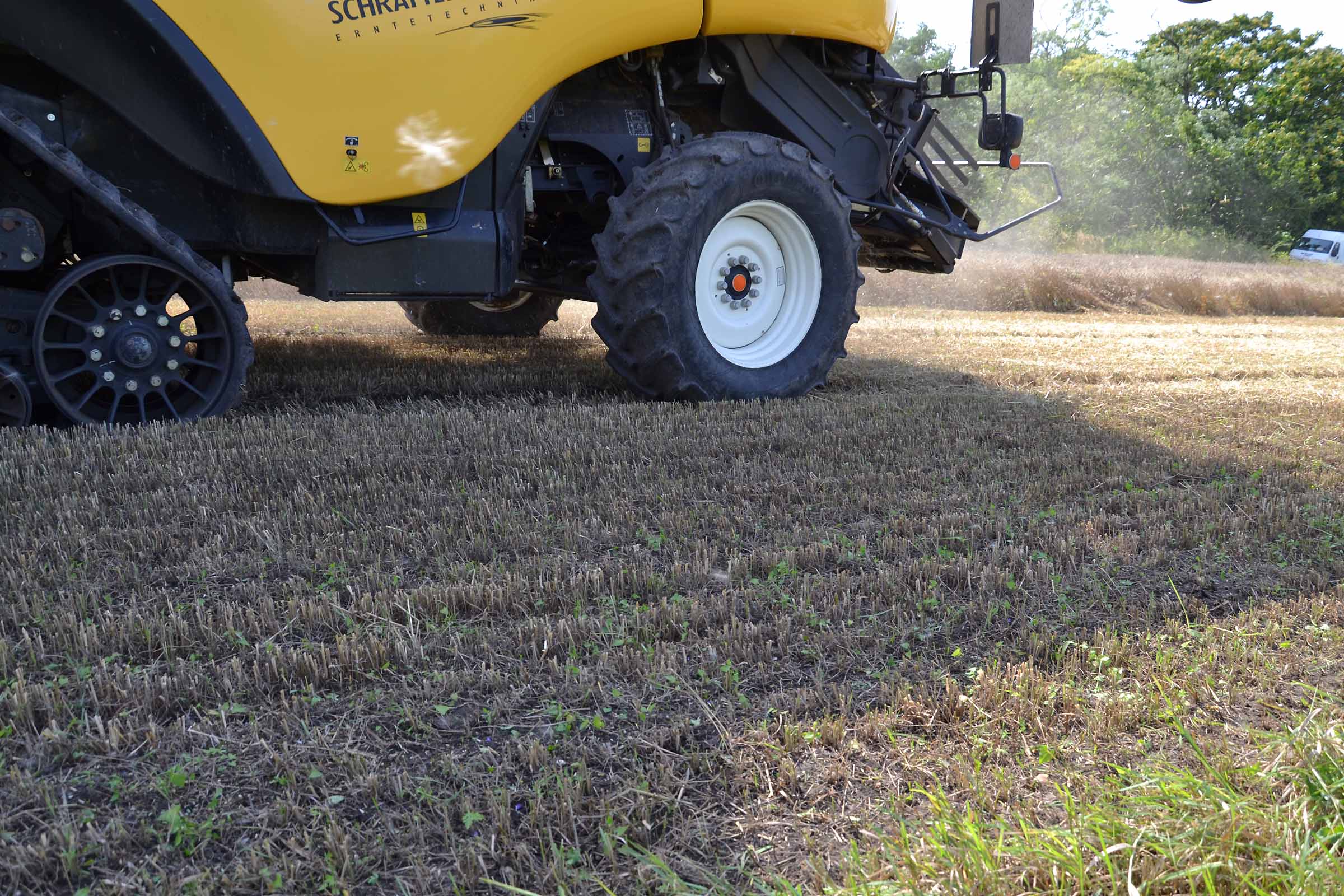

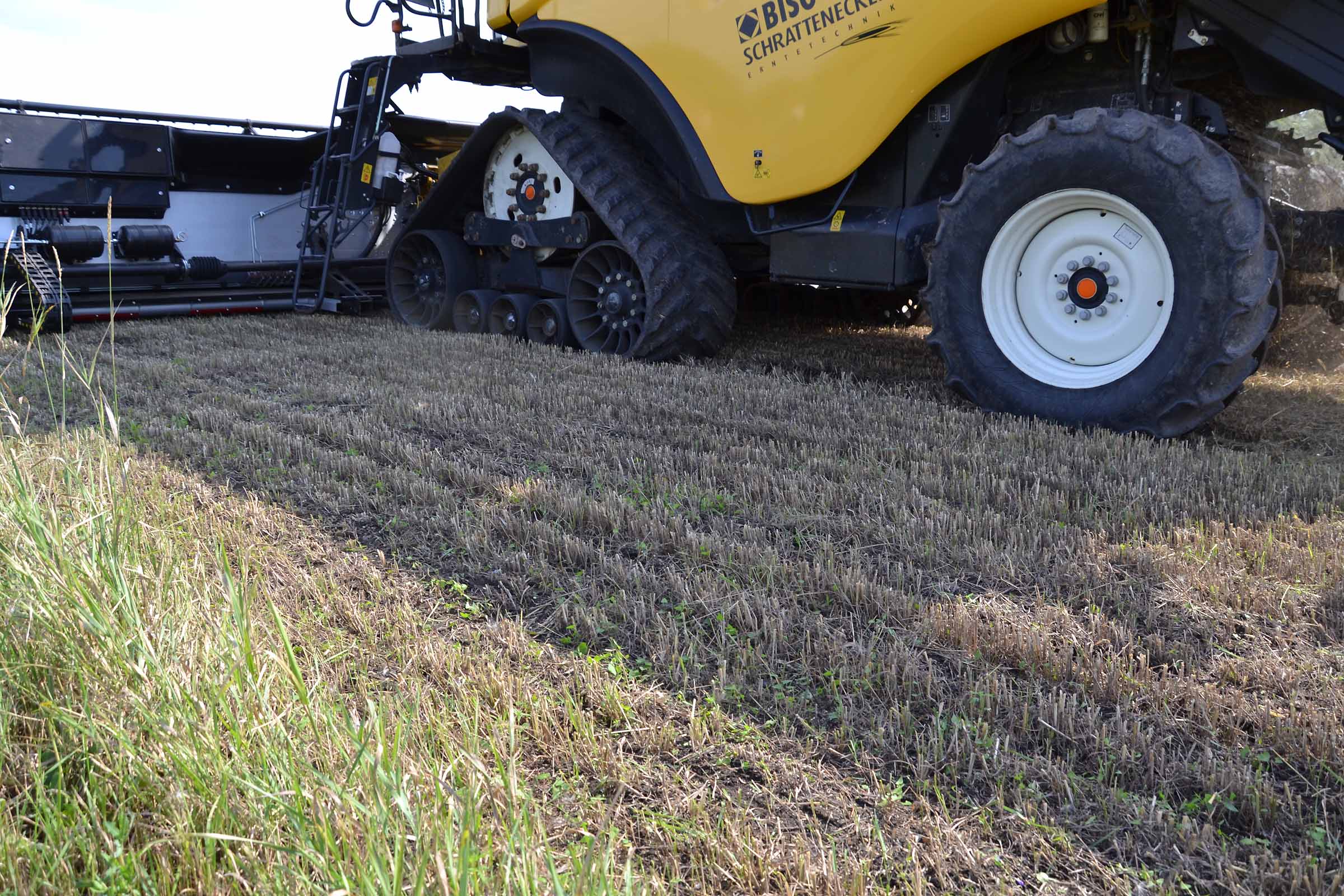

En suelos sin piedras no supone ningún problema activar el sistema flexible y recoger el 100% del producto. En estas condiciones, el retorno de la inversión es muy rápido.

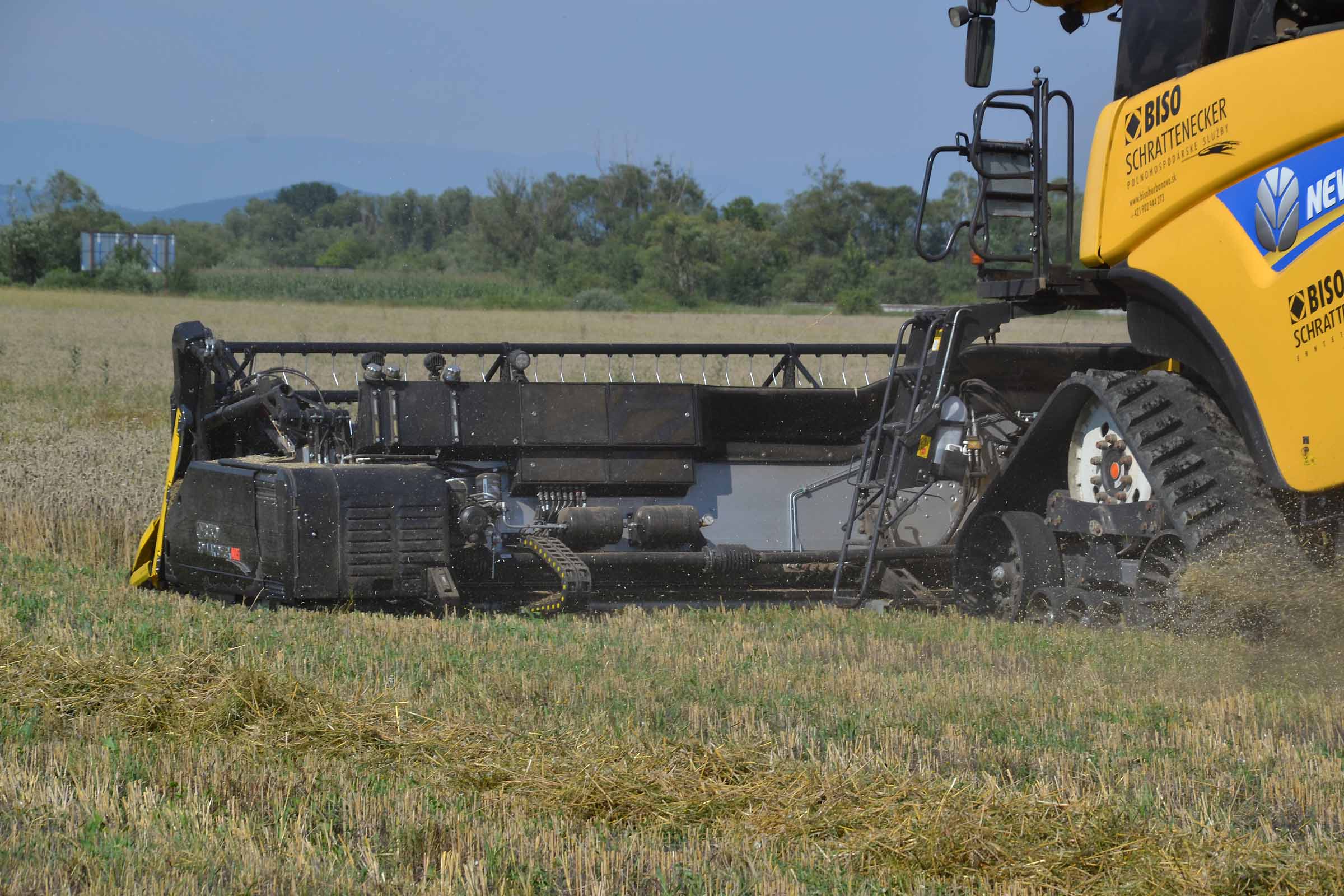

El elemento clave del sistema BISO 3D es la capacidad de la barra de corte para trabajar en suelos húmedos y arcillosos sin tener que preocuparse por la acumulación de tierra debajo de la barra. De hecho, basta con ajustar la presión sobre el suelo a 2 kg y mantener un ángulo de corte no agresivo.

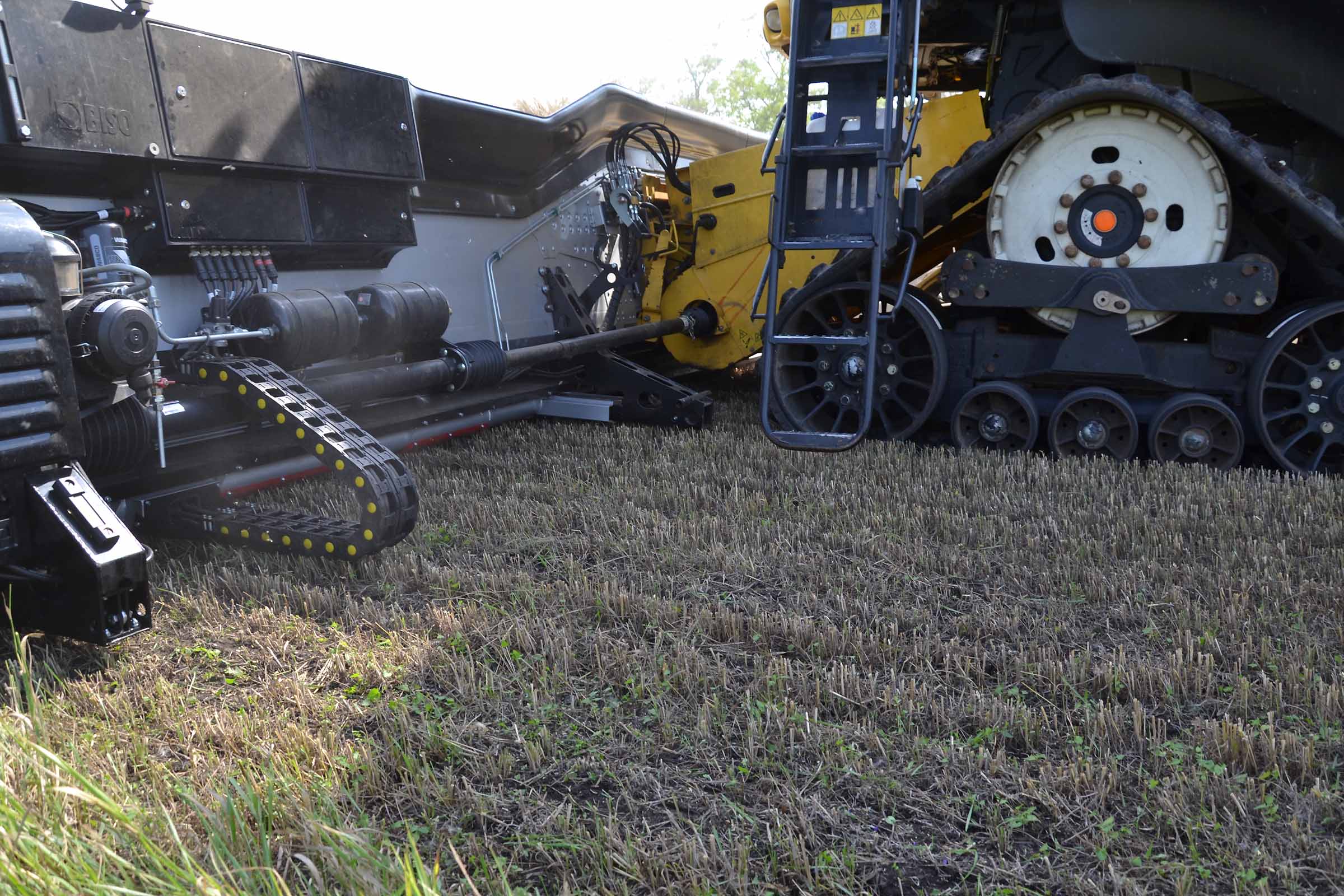

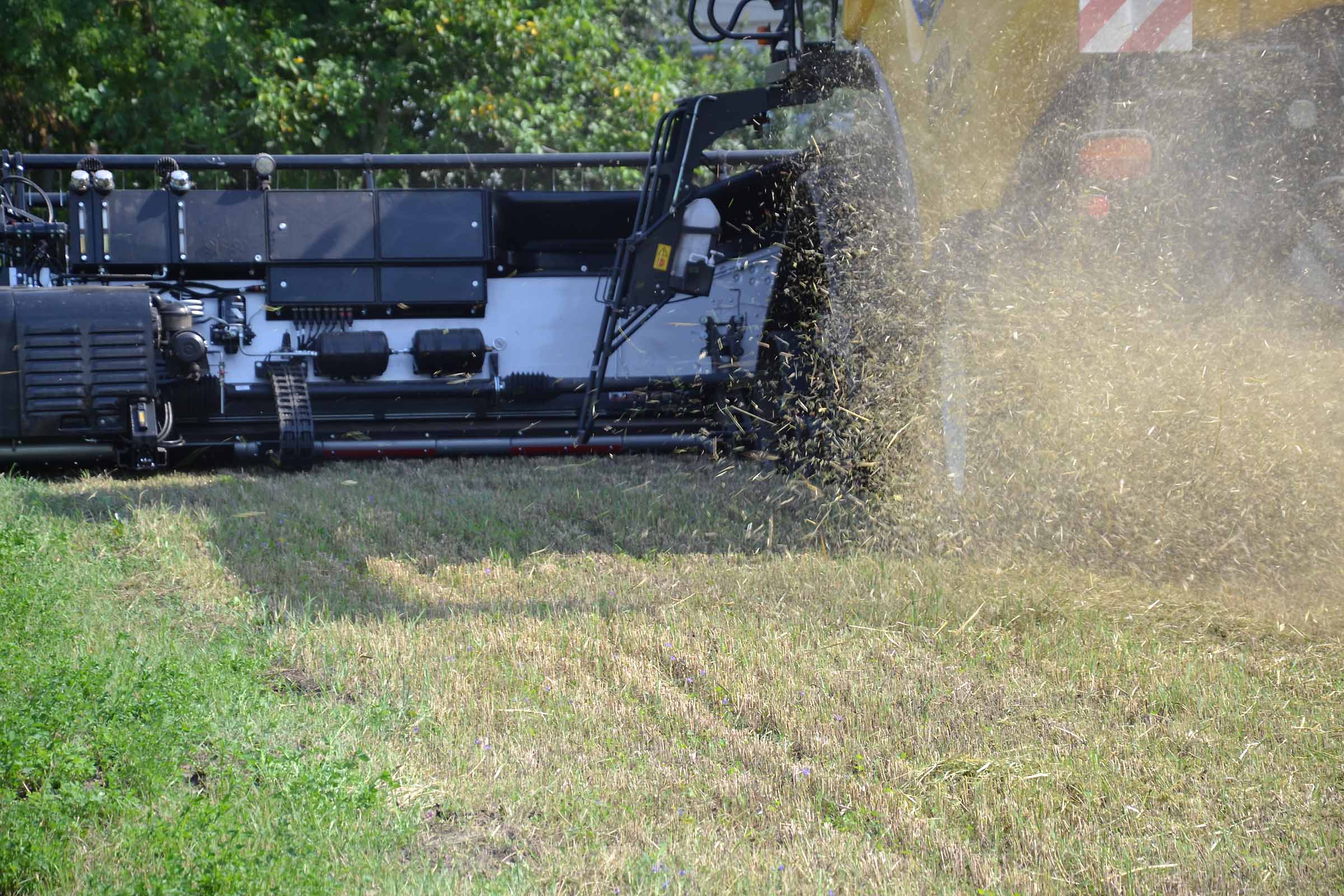

El sistema flexible utiliza suspensiones de aire que actúan sobre paralelogramos controlados por sensores de presión instalados debajo de la barra de corte.
El objetivo es poder cambiar rápidamente de modo rígido a flexible según las condiciones del campo (por ejemplo, producto acostado, trigo y cebada de alto rendimiento).
Nuestra máquina no tiene límites en cuanto a rendimiento. Normalmente el límite está en el cabezal.
Alimentar una cosechadora del calibre de la CR9090 SmartTrax no es fácil pero gracias al sistema 3D podemos alimentar los rotores de la misma forma que cuando la máquina trabaja con la barra de vario de 12,3 metros.

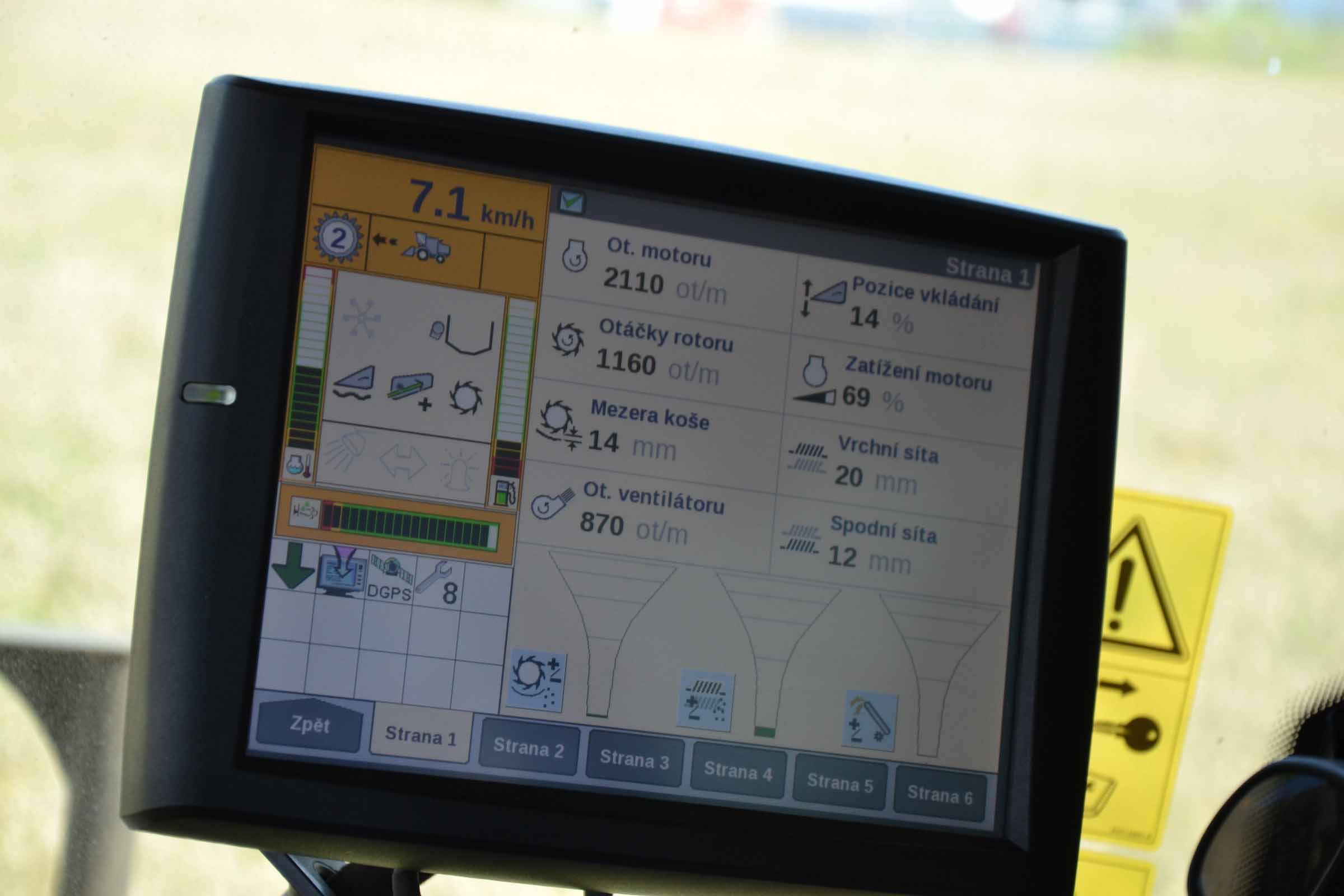

En la imagen se puede apreciar el rendimiento de la máquina: el motor funciona al 69%, velocidad 7,1 km / h, sin pérdidas. Esto muestra cómo una fuente de alimentación perfecta puede acentuar el rendimiento de las máquinas de alta potencia.

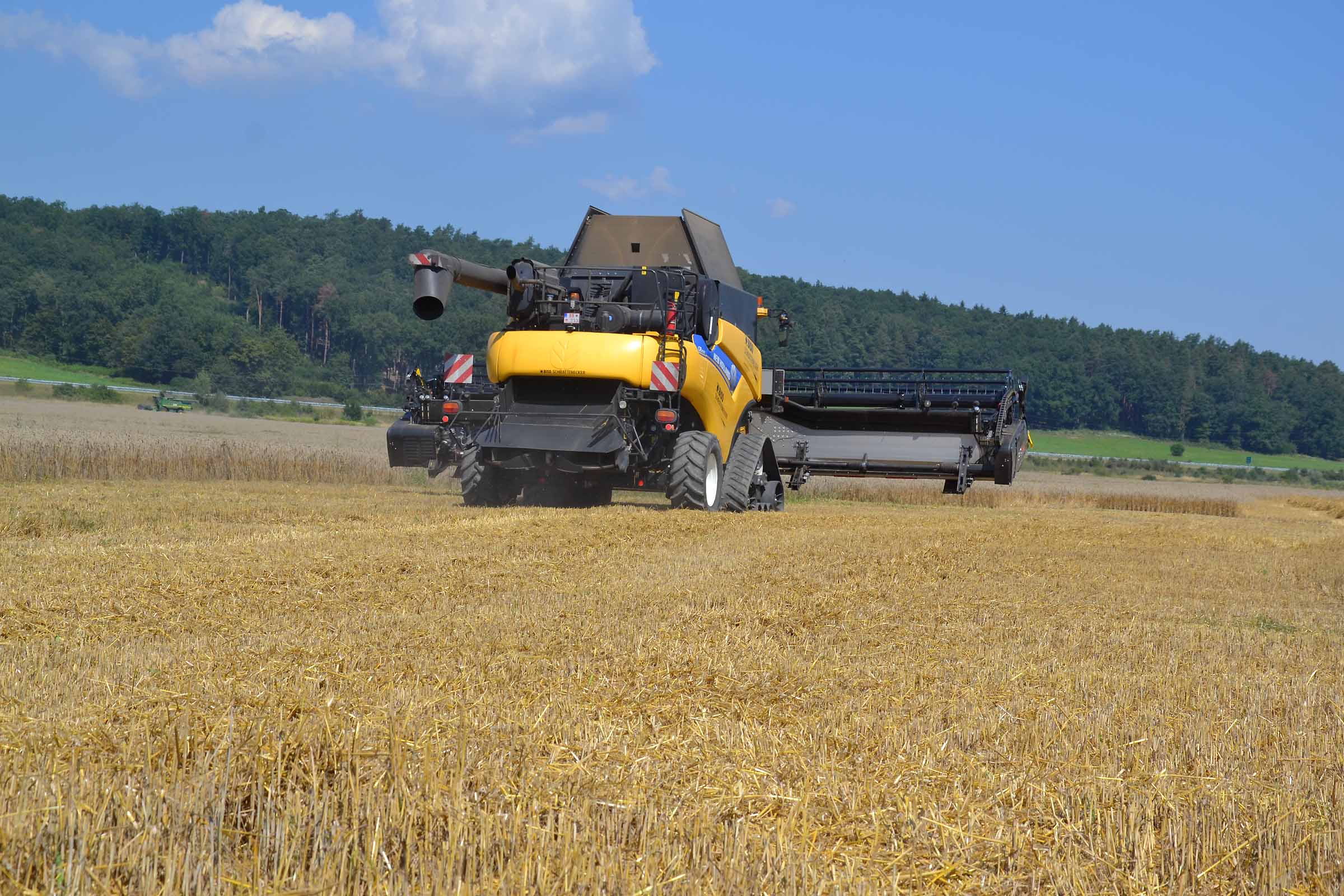

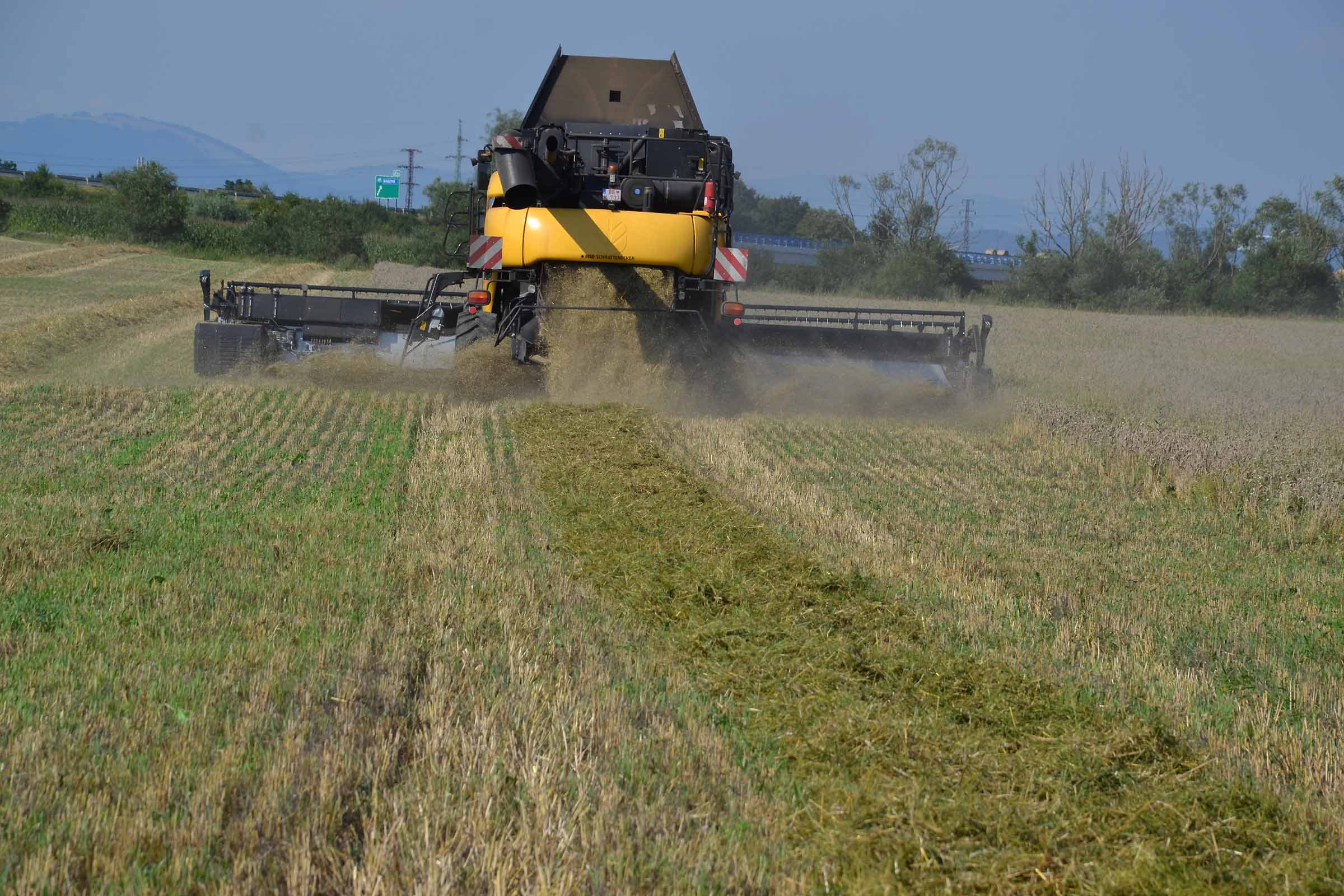

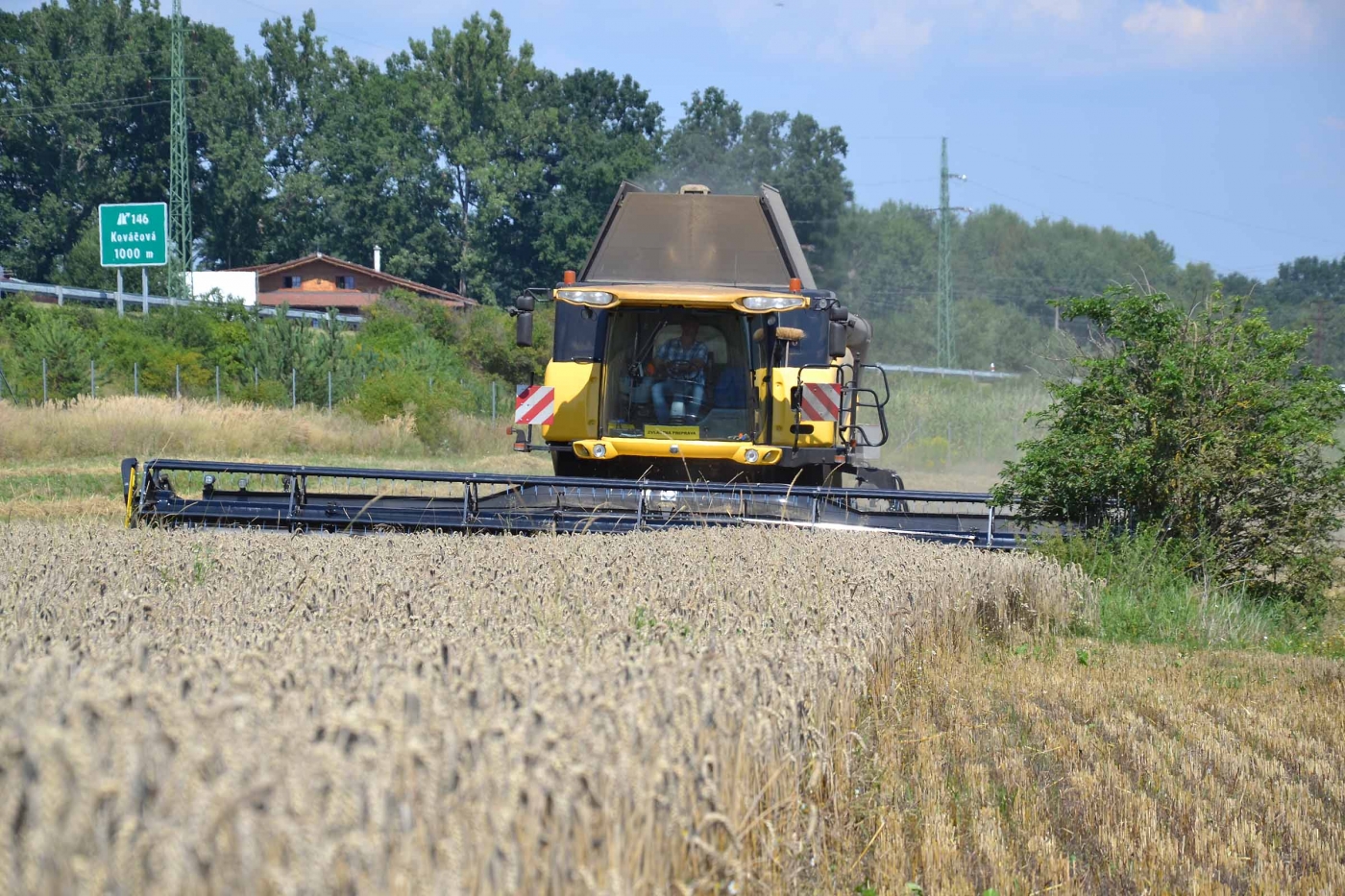

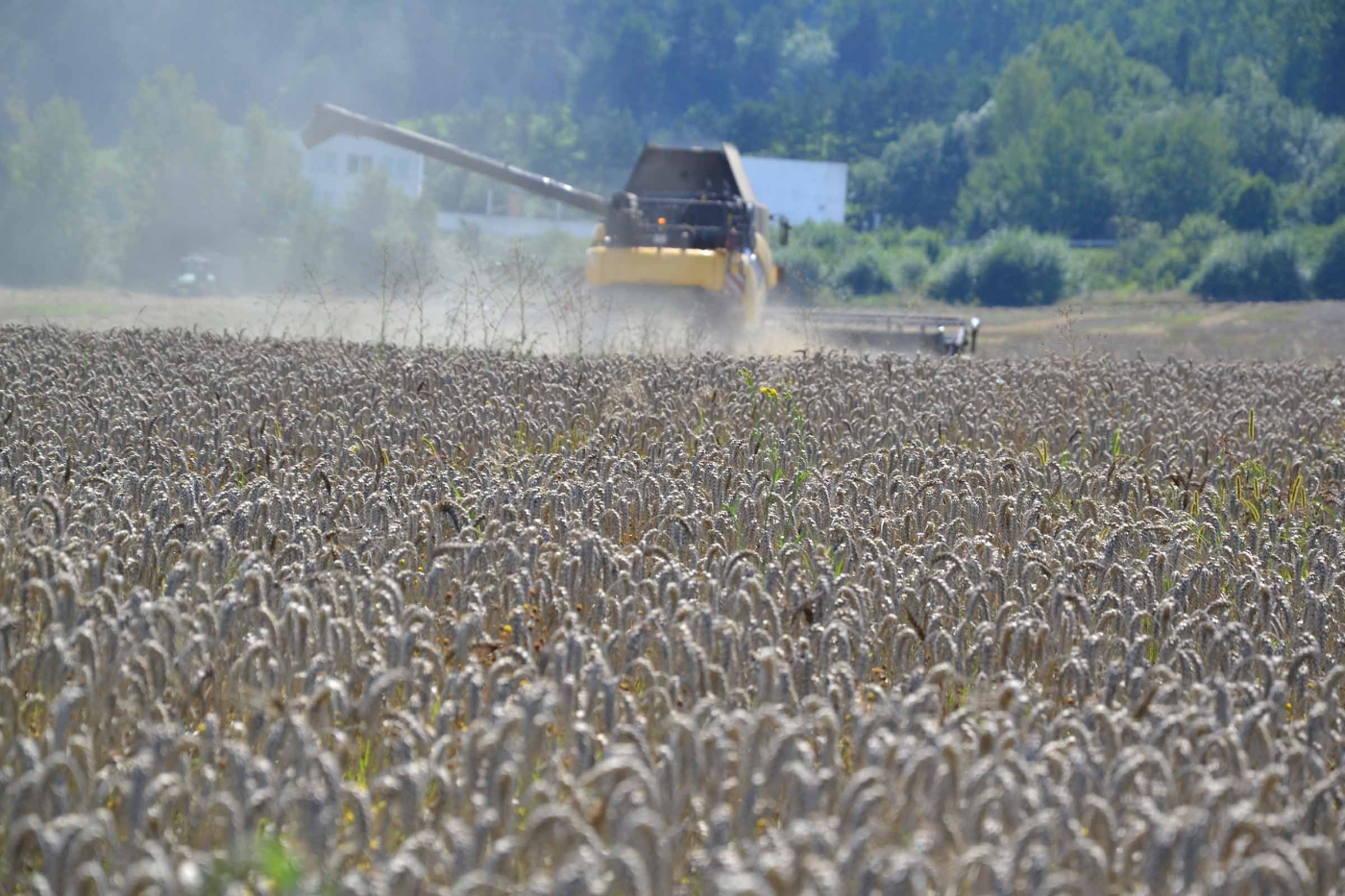

Con esta cosechadora hemos cosechado una superficie de 100 hectáreas por día sin ningún problema. Las diferentes condiciones de cosecha no son un problema para el cabezal BISO 3D.

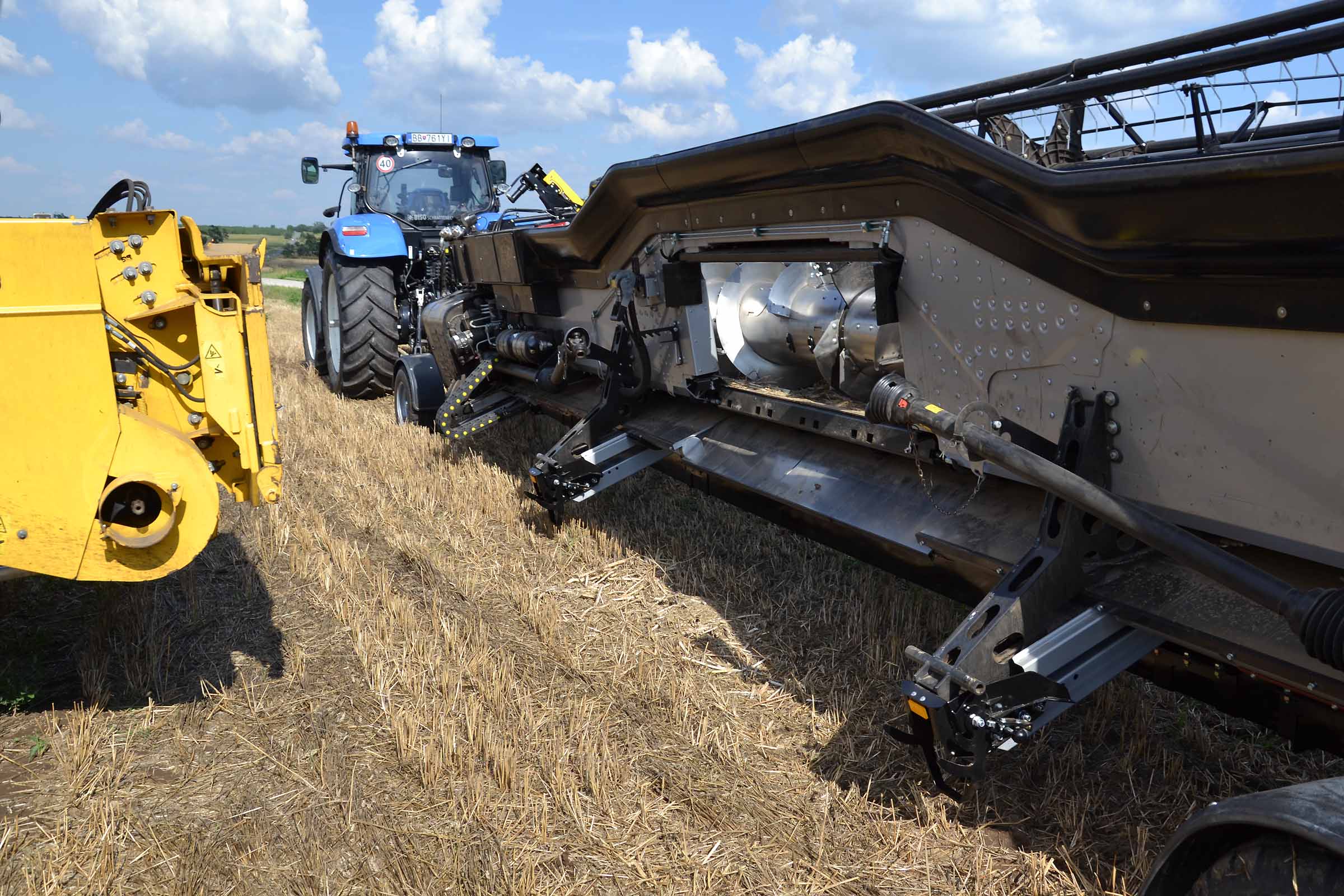

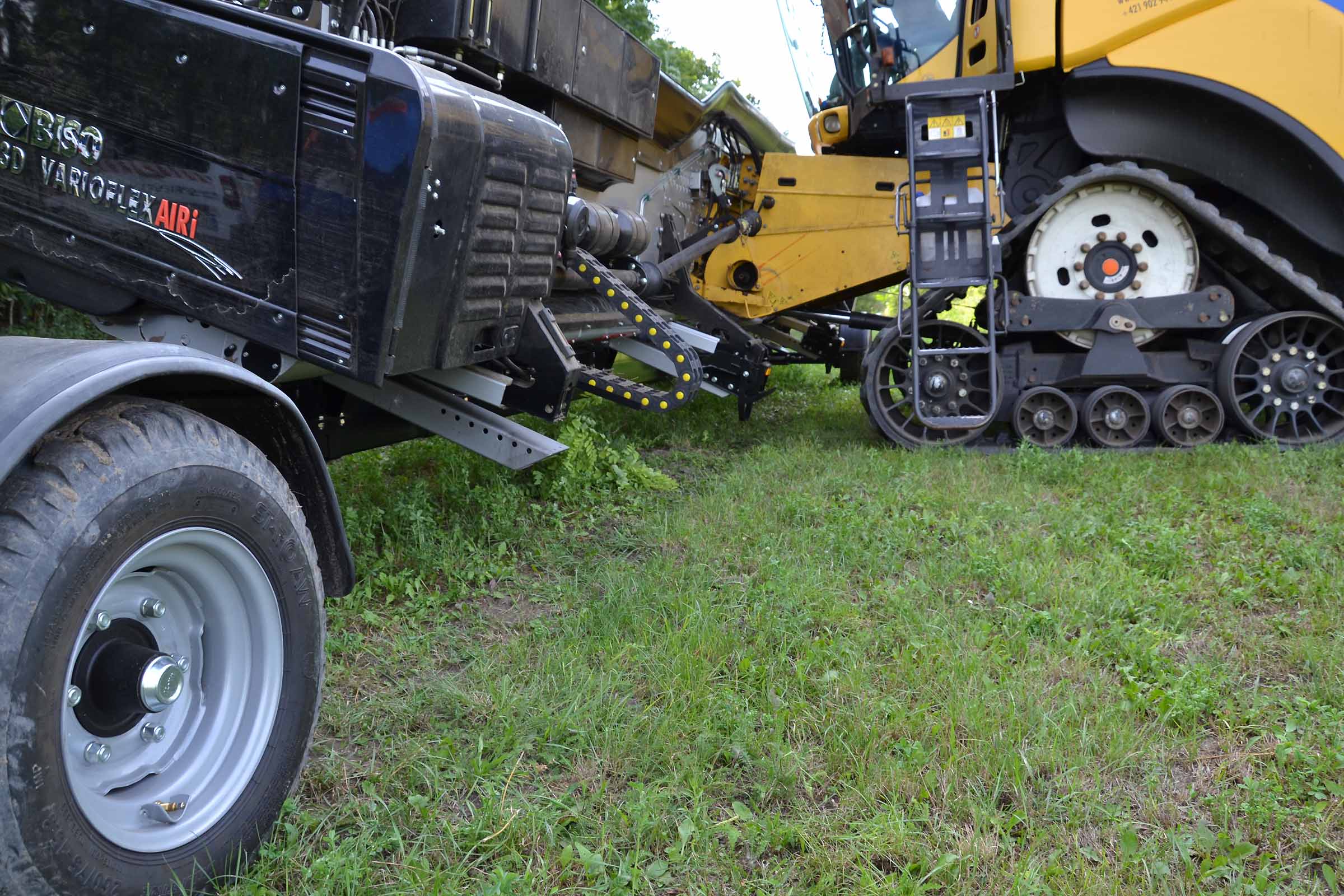

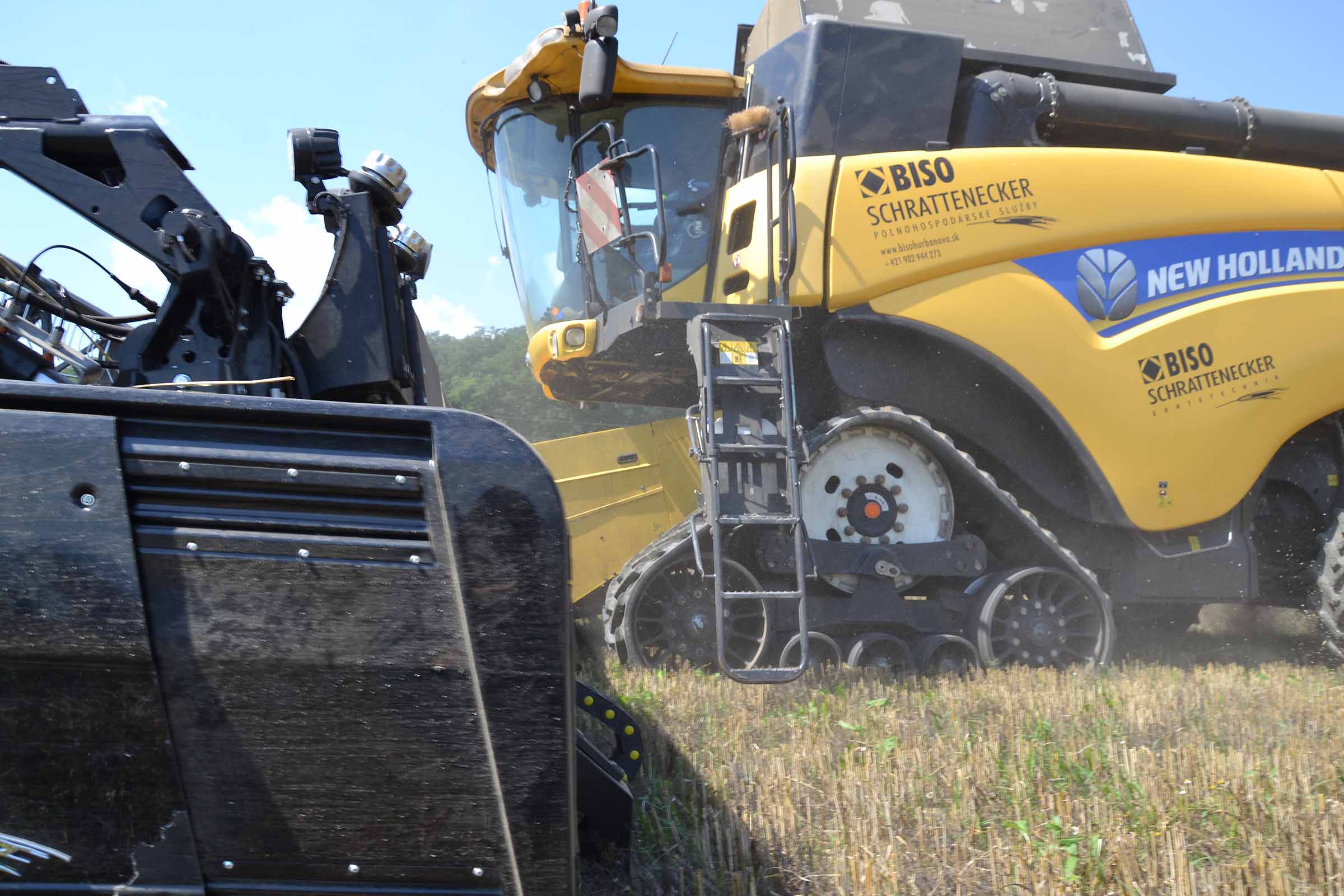

Procedimiento absolutamente estándar para enganchar el cabezal a la cosechadora. En la foto, la barra VARIOFLEX AIR i 3D está colocada sobre un carro BISO ProfiSteer.

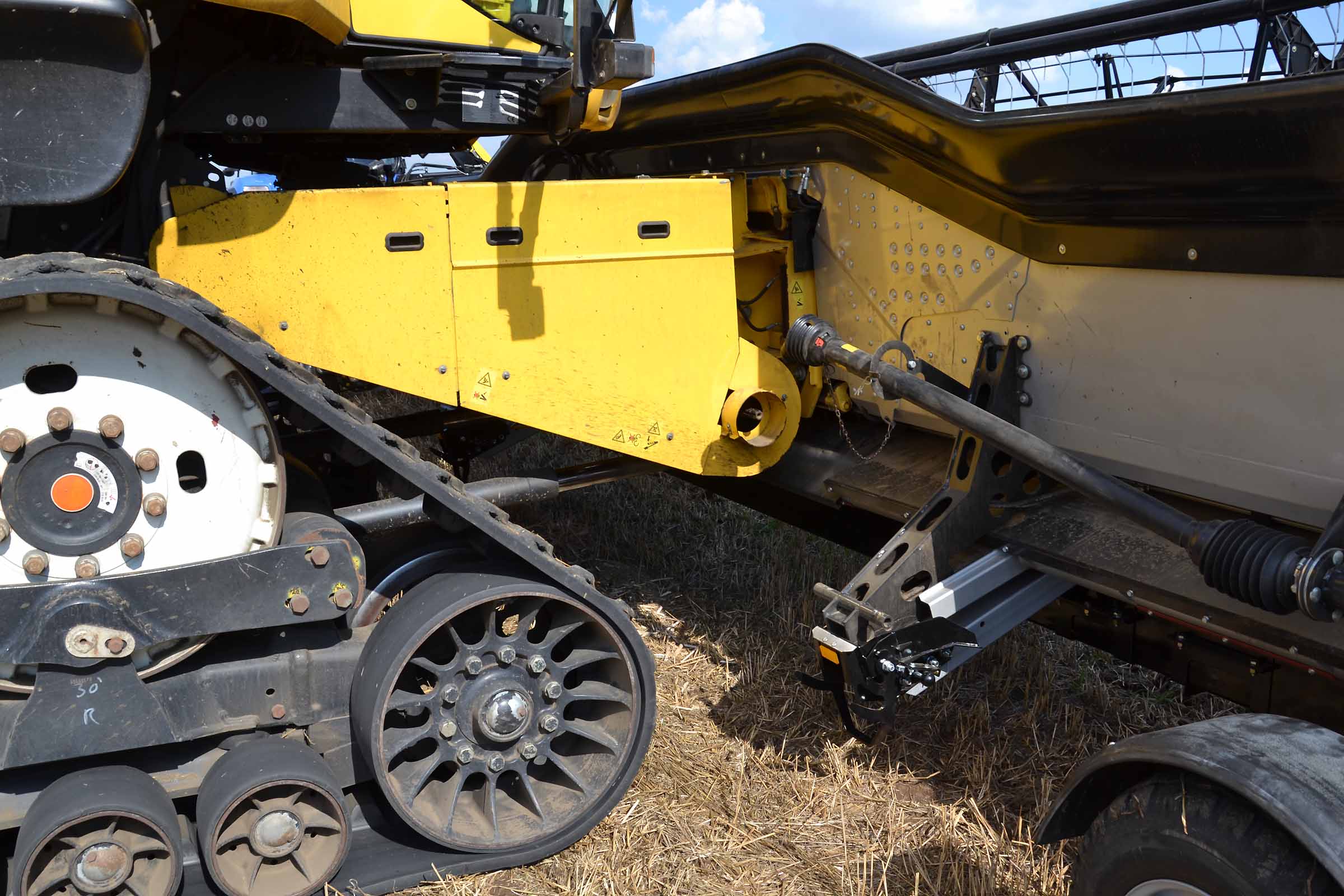

La transmisión de la barra de corte es bilateral y la fotografía muestra la configuración estándar por las cosechadoras New Holland y Case-IH.
El carro de transporte está equipado con cuatro patas de apoyo.
La barra de corte BISO 3D VARIOFLEX AIR i está equipada con cuatro patines para determinar la altura desde el suelo utilizada en el modo rígido. En modo flexible, los cuatro patines traseros se retiran y la adaptación al suelo se asegura mediante patines especiales colocados debajo de la barra de corte.

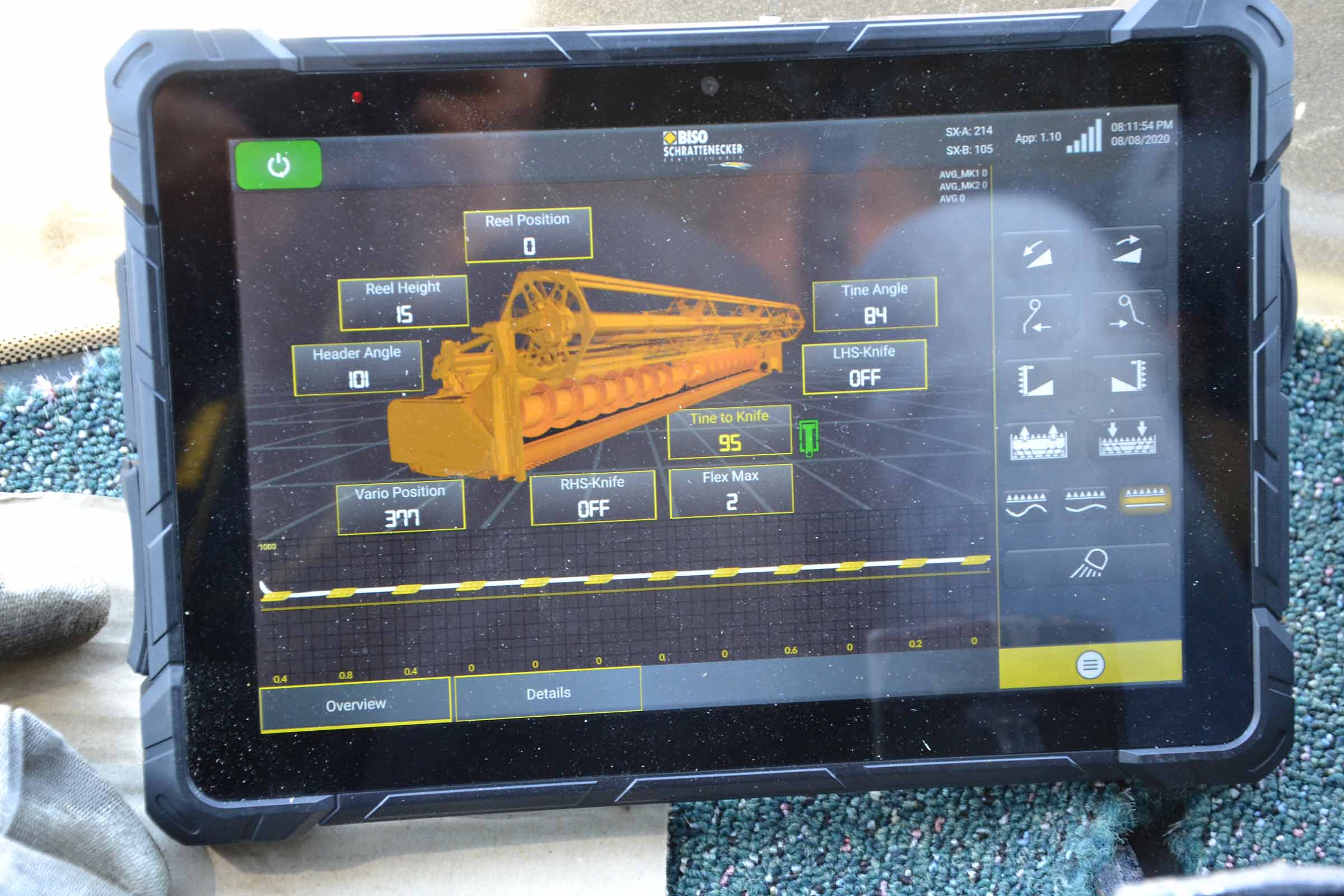

Todas las funciones del cabezal se gestionan a través del monitor táctil.
… listo para cosechar.

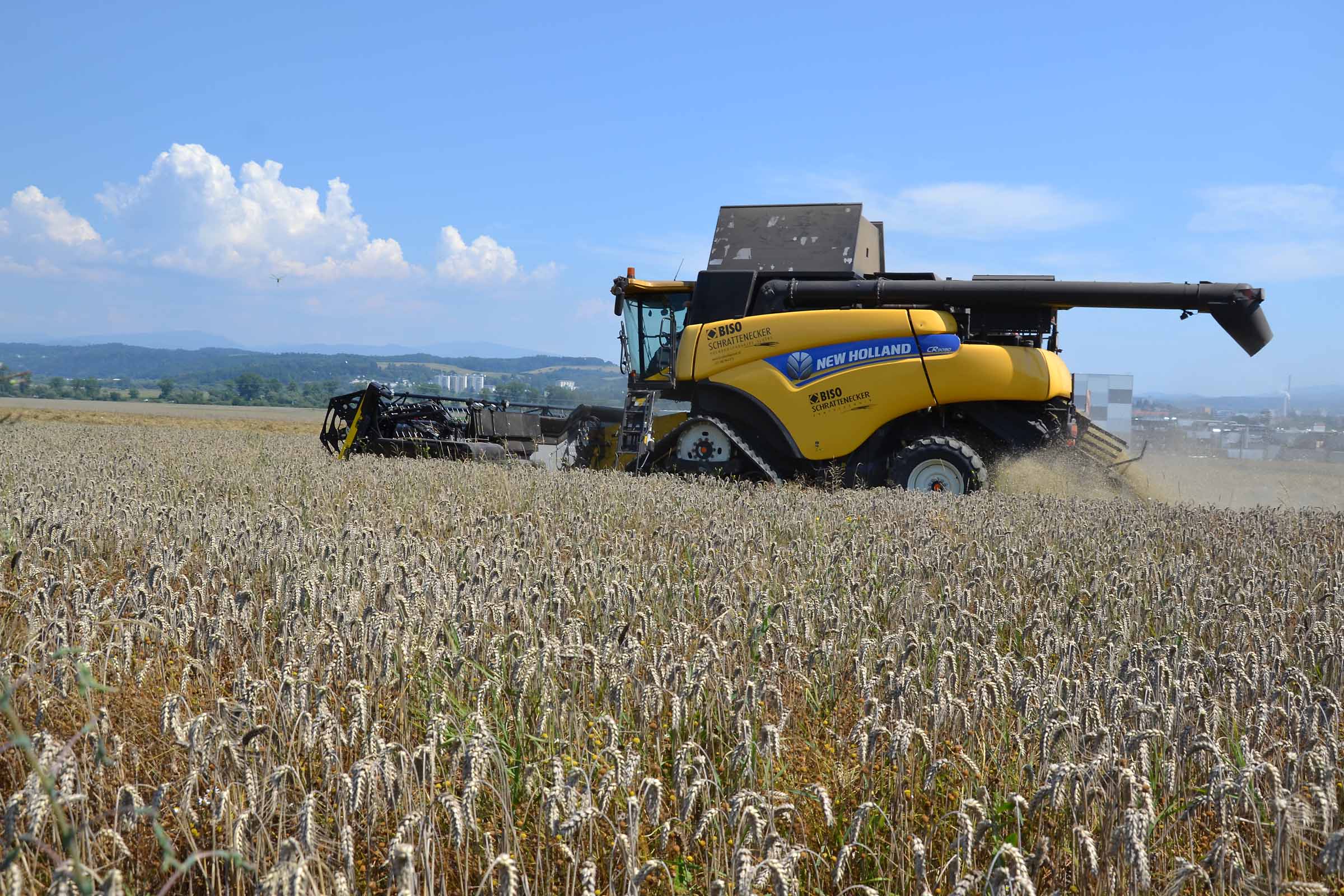

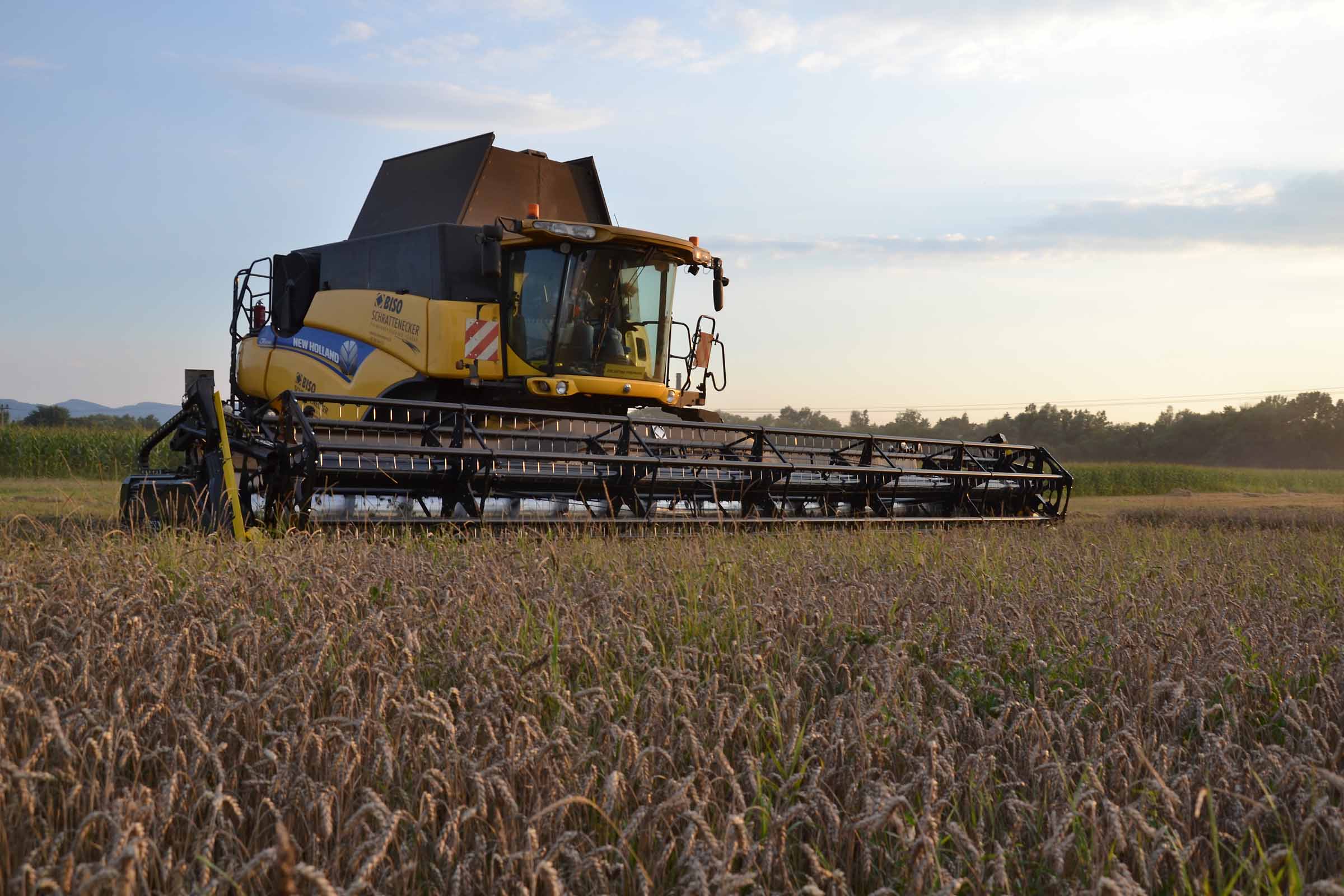

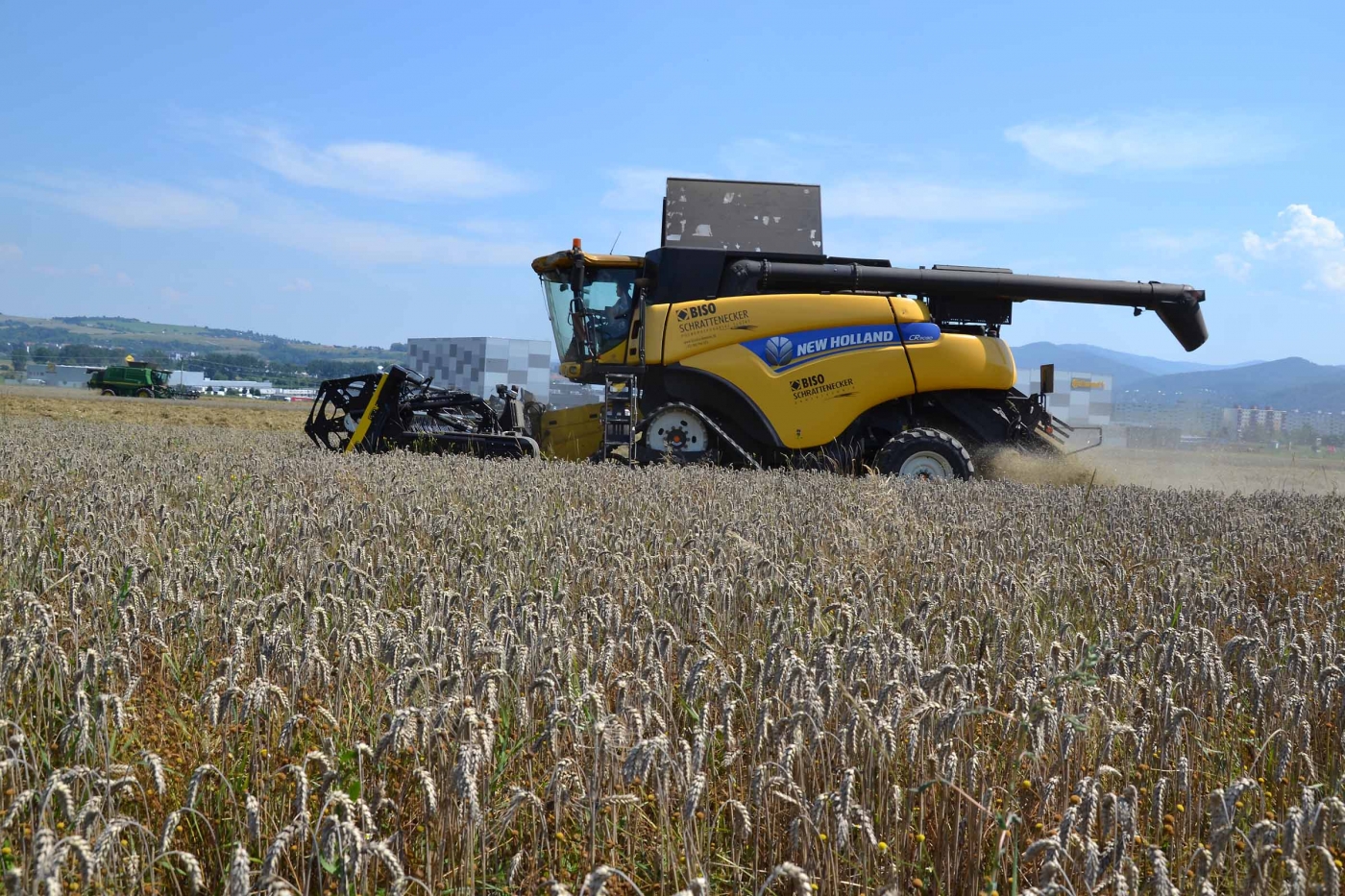

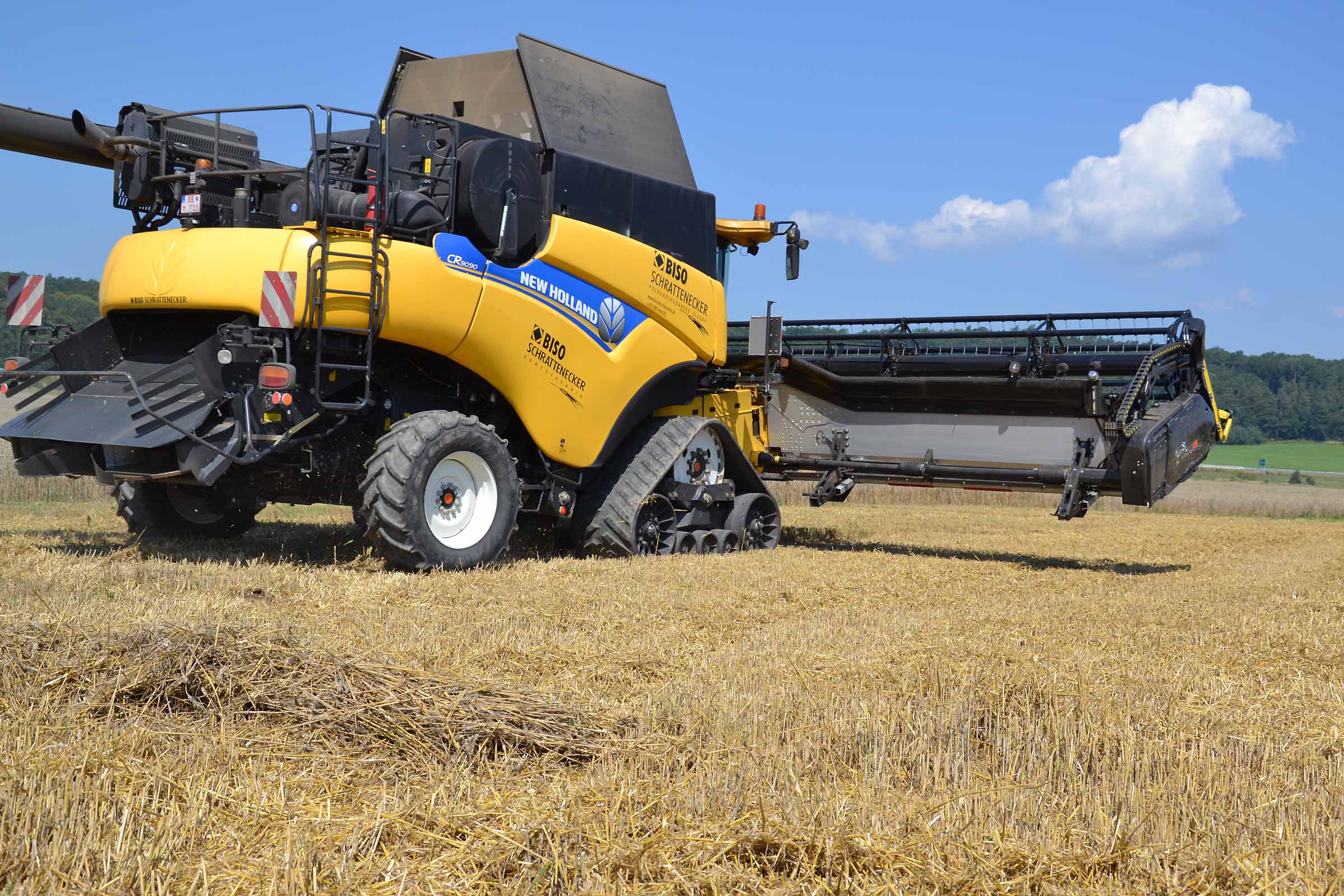

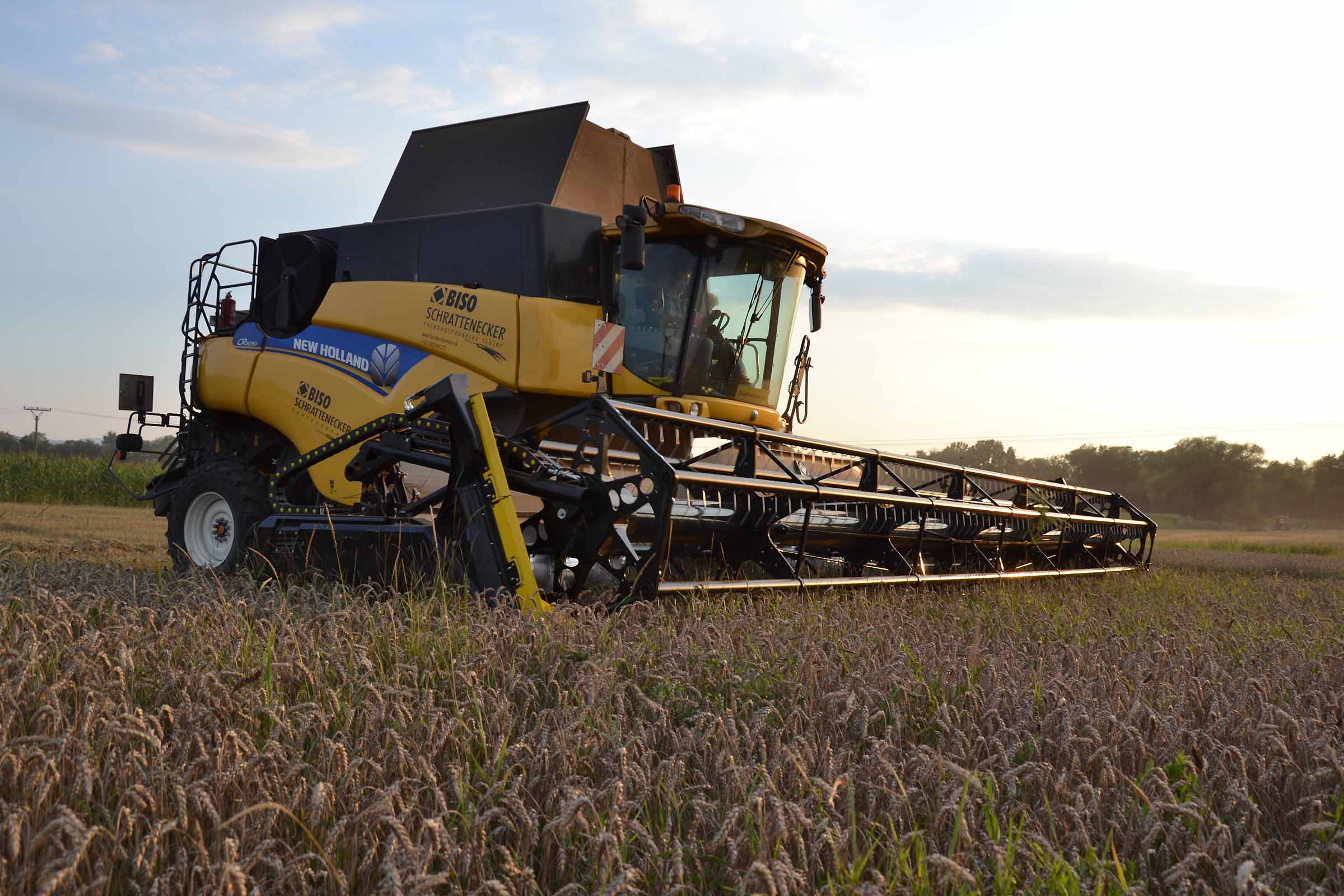

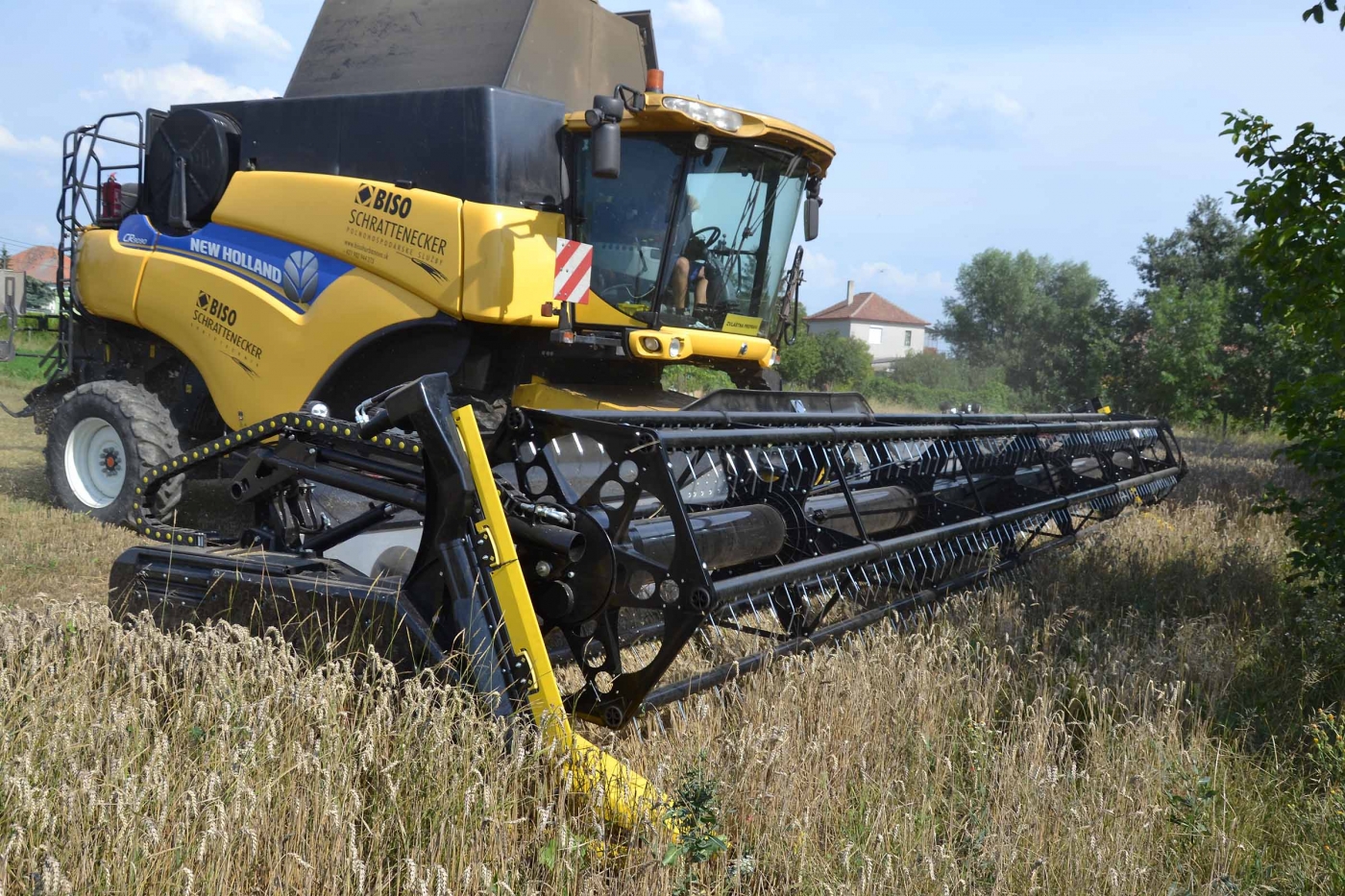

La cosechadora New Holland CR9090 SmartTrax con cabezal BISO VARIOFLEX 1070 AIR i.
Más información sobre el cabezal BISO 3D VARIOFLEX AIR i: http://navigator.biso.eu/en/en-biso/harvesting-technics/biso-3d-varioflex-air-i/
Descarga aquí el catálogo en español: http://navigator.biso.eu/wp-content/uploads/2020/04/BISO-3D-VARIOFLEX-AIR-i-ENG.pdf
