BISO – SOJAFLEX
UNE BONNE SOLUTION POUR LA RÉCOLTE DE SOJA AVEC UNE COUPE STANDARD
L'adaptateur SojaFLEX de BISO était proposé dans la première période à partir de 2005 pour une largeur de tête jusqu'à 9 m. Ce produit est axé sur toutes les marques coupes sans système vario. En mode flex, la charge de la boîte de vitesses des couteaux et de la tête de lame est tellement élevée que la limite de la largeur de coupe réelle avec un entraînement latéral est de 7,5 m. BISO est en mesure de produire l'extension SojaFLEX pour les coupes standard fabriqués par John Deere, New Holland, Case-IH, Laverda et Claas. Nous avons également des solutions spécifiques pour les coupes CLAAS VARIO jusqu'au modèle V750.

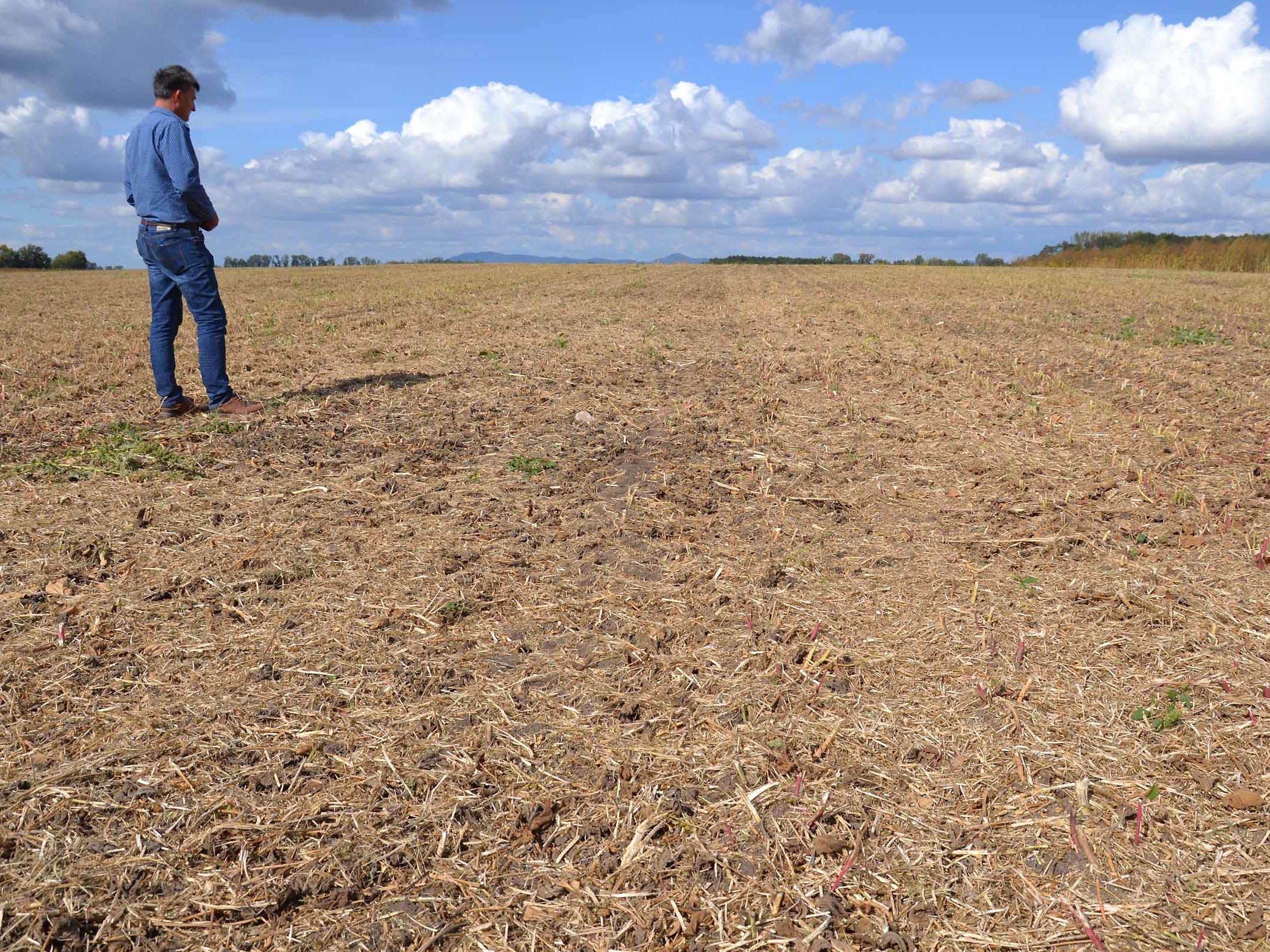

Sur la photo, vous pouvez voir le champ après la récolte de soja BIO. Le côté gauche a été coupé par une Claas Lexion avec coupe V750 avec l'extension BISO SojaFLEX et sur le côté droit par le concurrent avec une coupe flex «mécanique». BISO SojaFLEX se porte très bien.

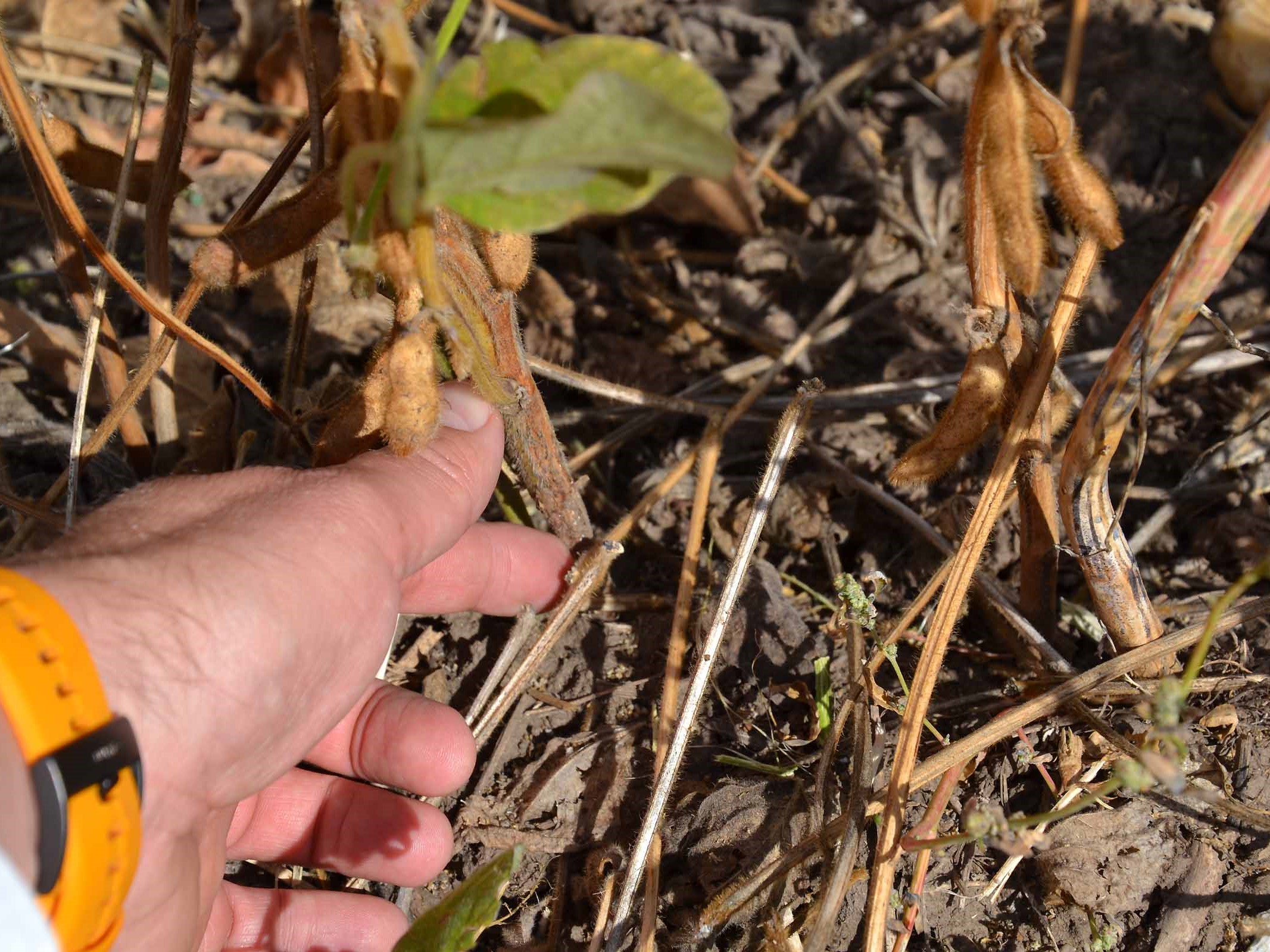

L'objectif est de couper la plante de soja au-dessus des gousses de soja.

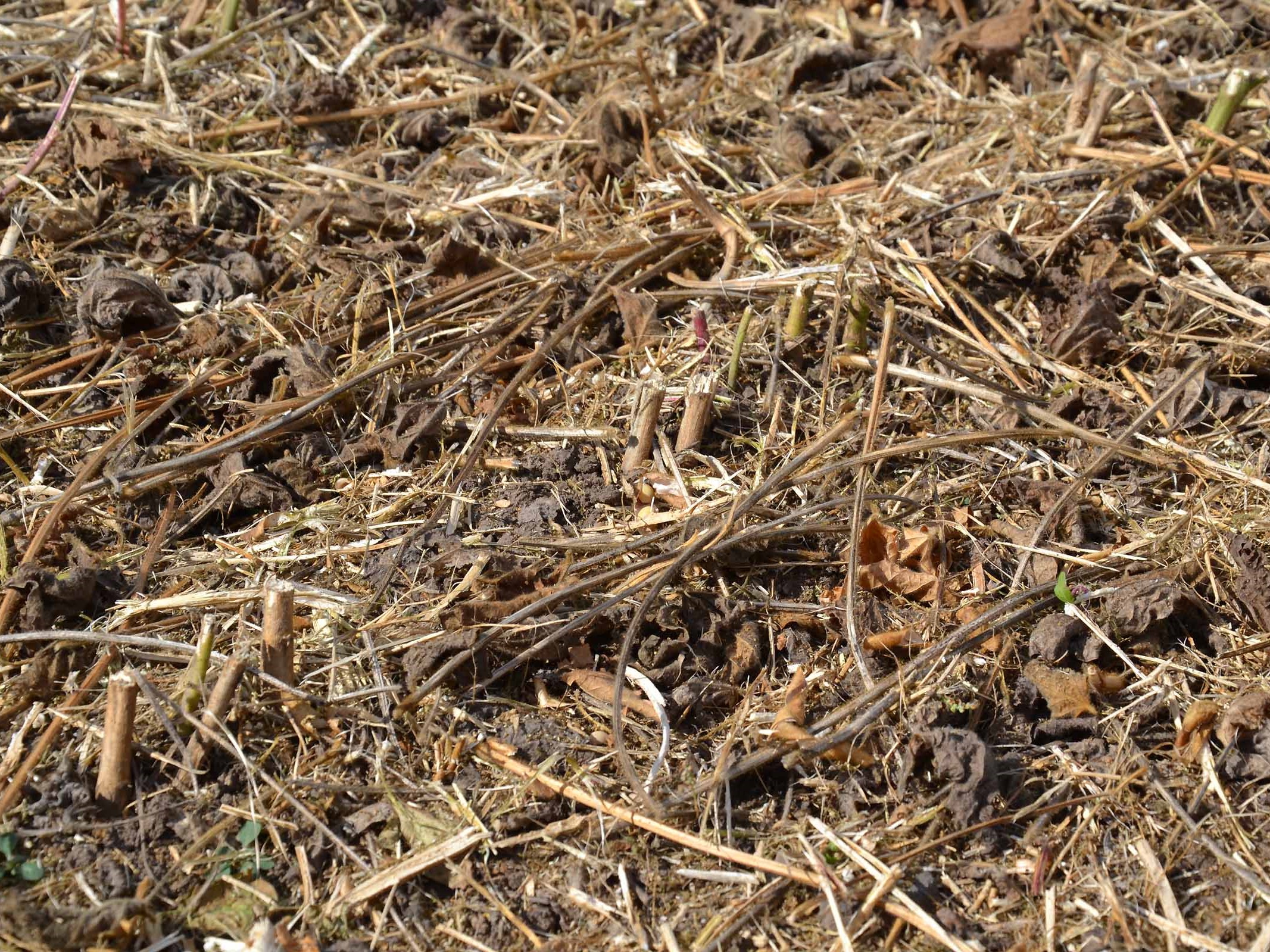

La demande des clients est de descendre complètement «en bas». Cela signifie toucher le sol. Dans ce cas, vous devez considerer une usure élevée des couteaux et des doigts doubles. Mais la valeur de la récolte est beaucoup plus élevée.

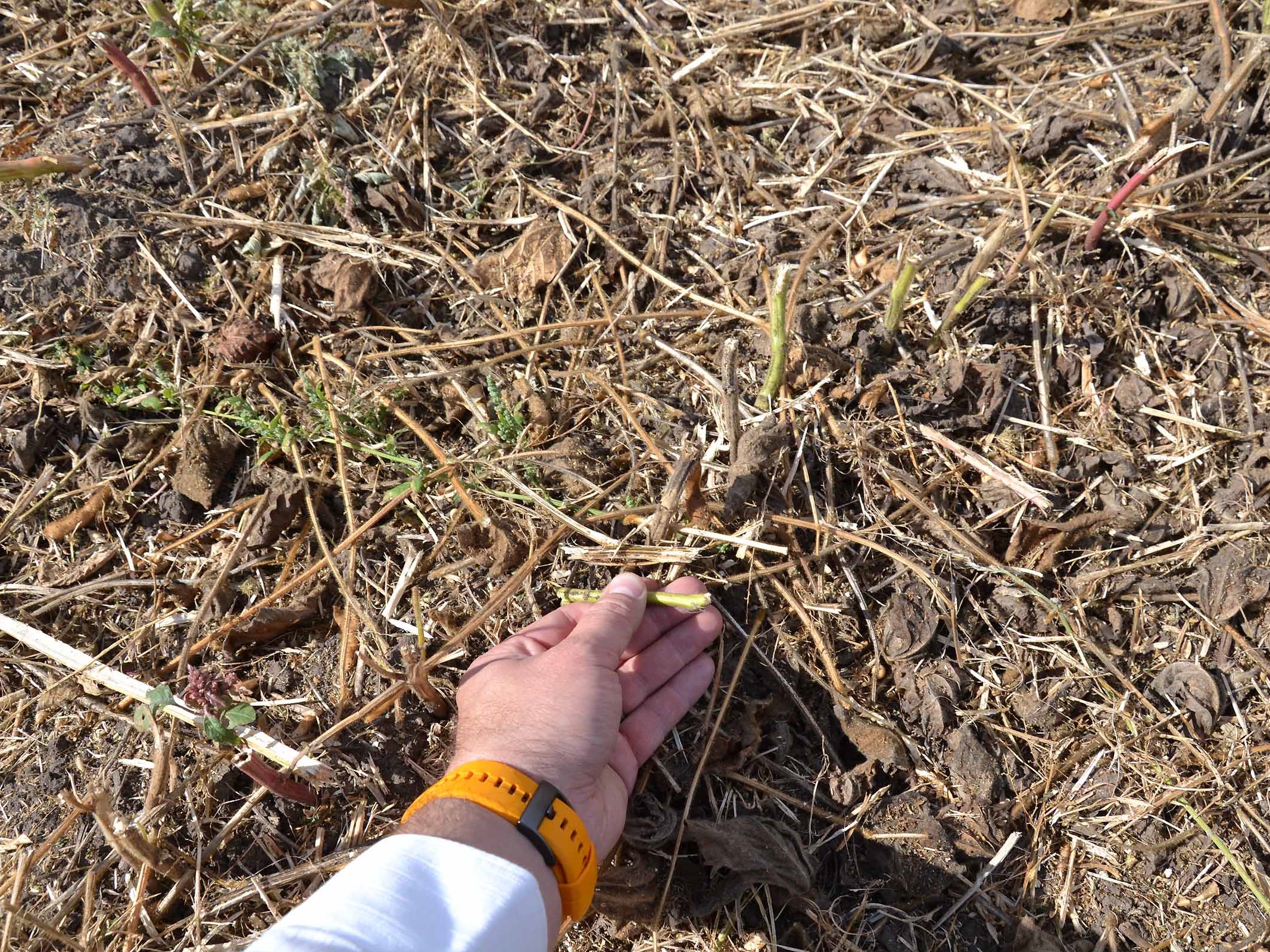

Nous avons différents types de soja. Sur la photo, vous pouvez voir un chaume très élevé après la récolte de soja mais, dans ce cas, cela n'a pas été un problème pour le conducteur de soulever un peu le module sojaflex car aucune gousse n'a été laissée sur le sol.
Les clients disent qu'après la récolte avec une tête standard, ils ont «deux étages» de gousses sur le sol. Et cela signifie beaucoup d'argent. La récolte du soja n'est donc pas une tâche facile. Chaque champ est généralement différent et c’est la même chose pour les types de soja.

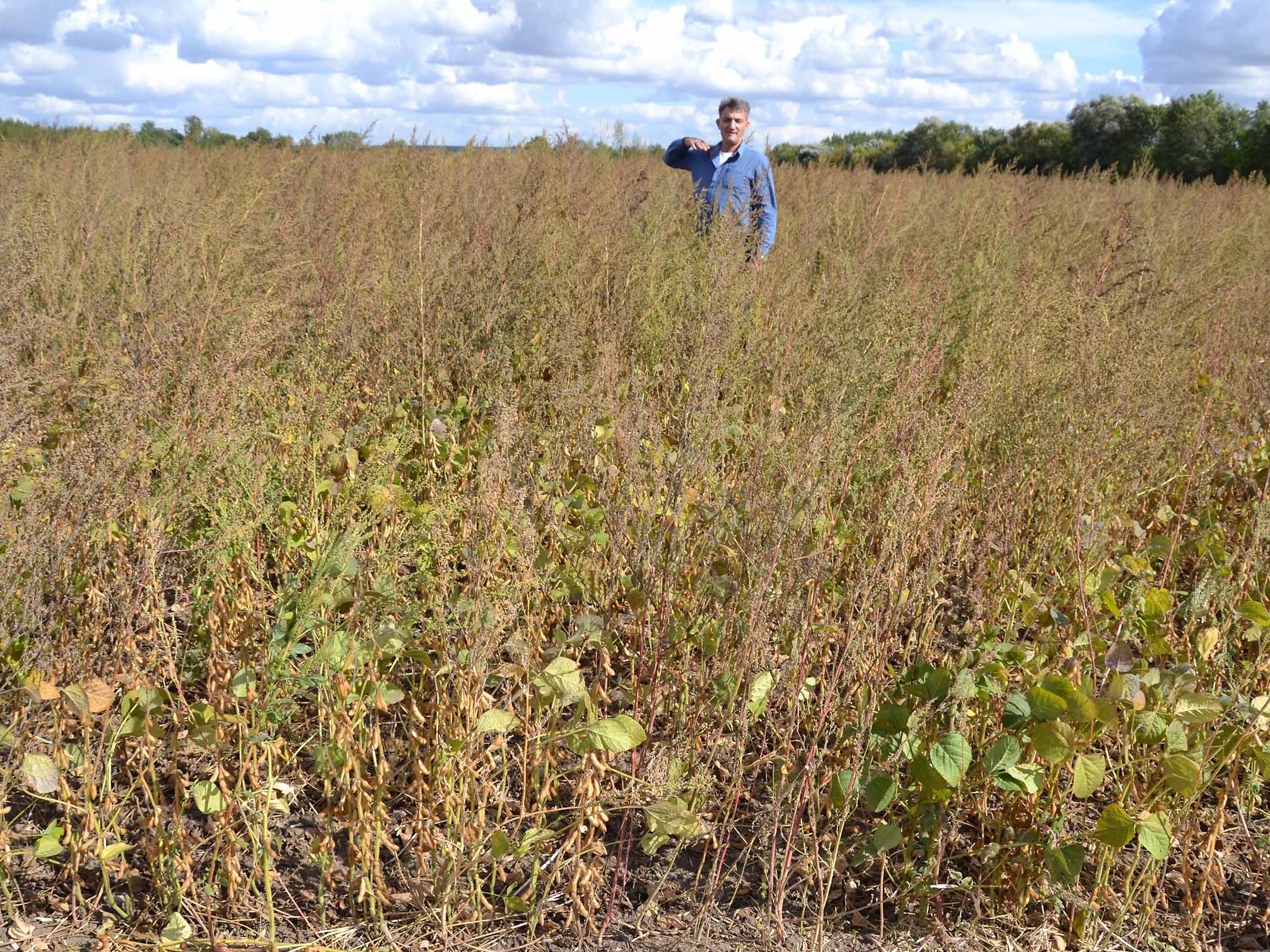

Il s'agit de soja BIO avec une très mauvaise herbe. Récolter un tel champ n'est pas facile du tout. Mais avec l'augmentation des producteurs de soja BIO, ce problème commence à se poser.

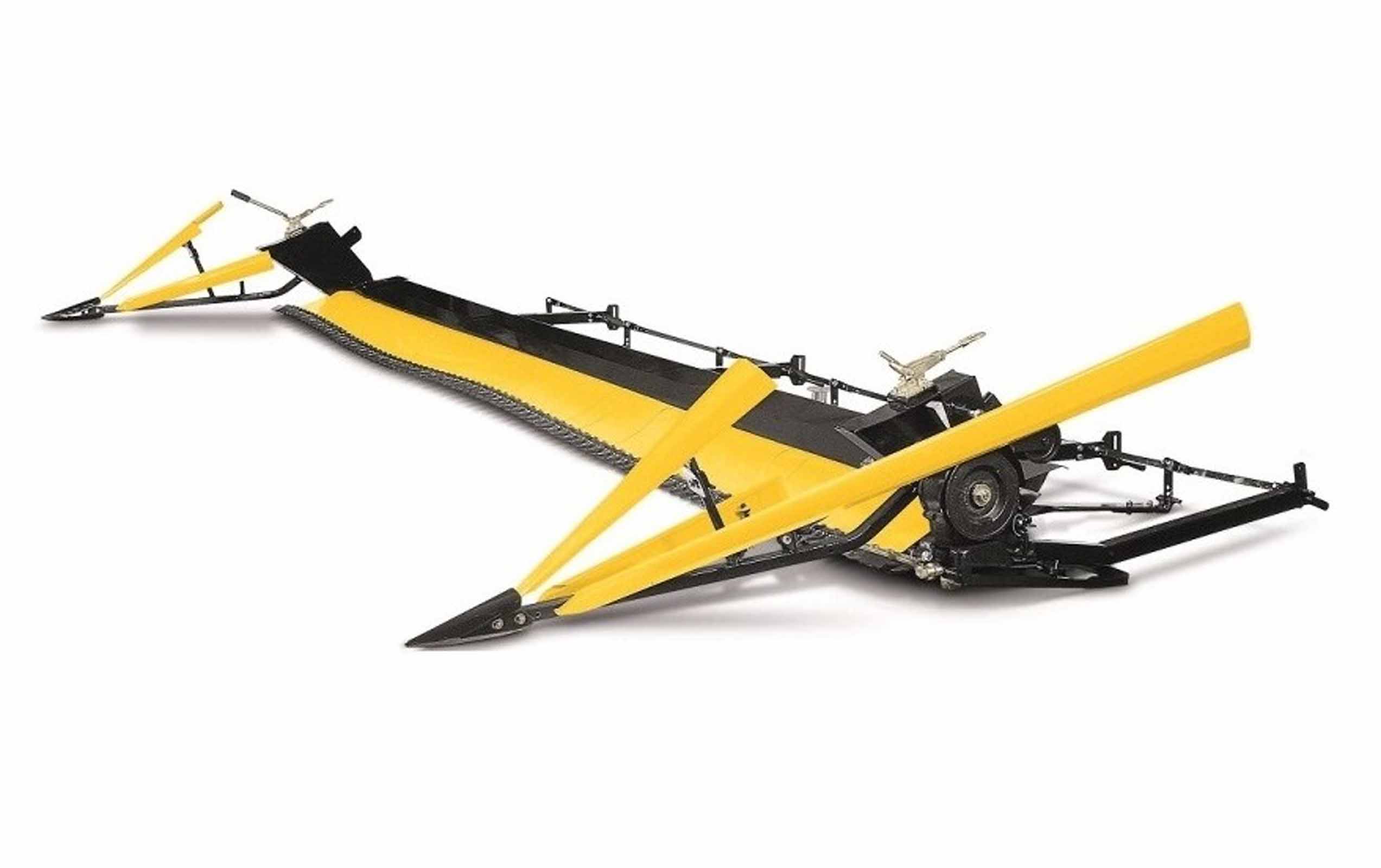

Le kit d'extension BISO SojaFLEX contient le module FLEX en version «mécanique» avec le variateur. Cela signifie un boîte de vitesses du couteau avec poulie, courroie et tendeur. Plus une courroie d'entraînement unique pour chaque marque de moissonneuse-batteuse. Le module FLEX est accroché à la coupe standard et fixé en position par de longs bras situés sous la coupe et boulonné au cadre arrière. Dans cette zone, de petites «oreilles» doivent être soudées sur le châssis de la coupe. Il y a également la possibilité d'ajuster l'angle de l'extension SojaFlex dans cette zone. Et cela est très important pour un travail correct du kit.
L'extension SojaFlex de BISO peut être montée sur tous les coupes standard courants sur le marché et sur un collecteur vario - Claas Vario. L’extension est livré par BISO sous forme de KIT. Pour une installation correcte, il faut calculer deux personnes pour un jour minimum.
Le module FLEX a ses propres patins est flexible grâce à une rangée de plaques à ressort à segments. Les extensions SojaFlex sont équipées de doubles doigts BISO, d'un couteau BISO, d'une tête de lame, d'un levier et d'une boîte de transmission. En tant que nouvelle option en 2020, nous aurons une tête de lame de conversion spéciale avec les doubles doigts et le couteau Schumacher. C'est un choix judicieux pour les clients qui travaillent dans des terrains avec des pierres.
Diviseurs long
Les deux séparateurs font partie du kit de l'usine - le gauche et le droit. Les séparateurs sont entièrement réglables comme on peut le voir sur les photos. Pour la saison 2020, le système de suspension a été modifié pour obtenir une meilleure et libre circulation vers le haut. Les séparateurs longs sont typiques du soja, mais certains conducteurs ont une stratégie légèrement différente. Habituellement, il est lié au type de soja récolté dans la région.

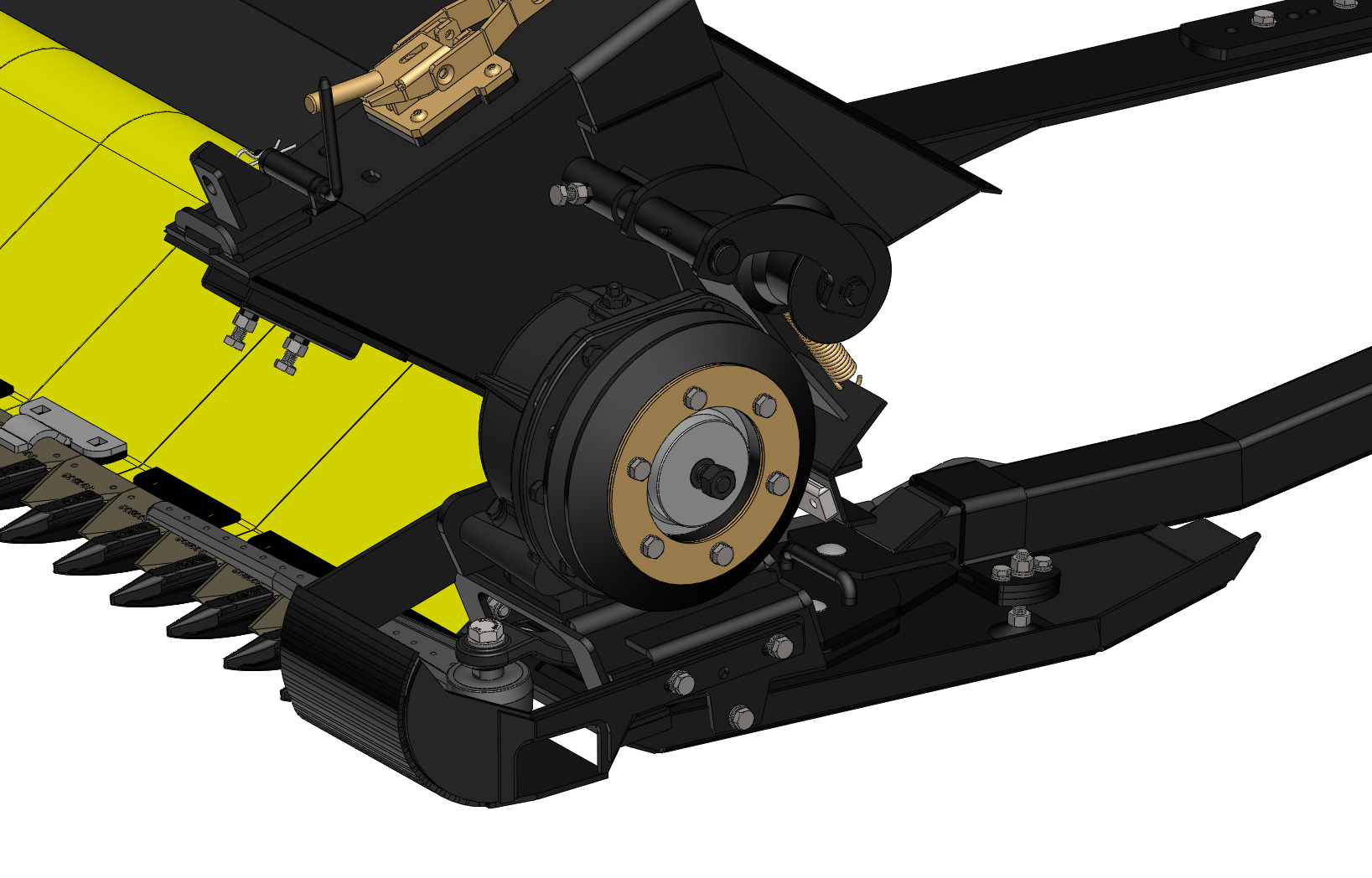

Le côté gauche est la zone clé avec les composants d'entraînement. Le kit comprend la boîte de vitesses du couteau avec une console, le levier du couteau et la tête de lame BISO. A partir de 2020, nous proposons kit Schumacher. Cela signifie une tête lame spéciale, des couteaux Schumacher et des doubles doigts Schumacher.

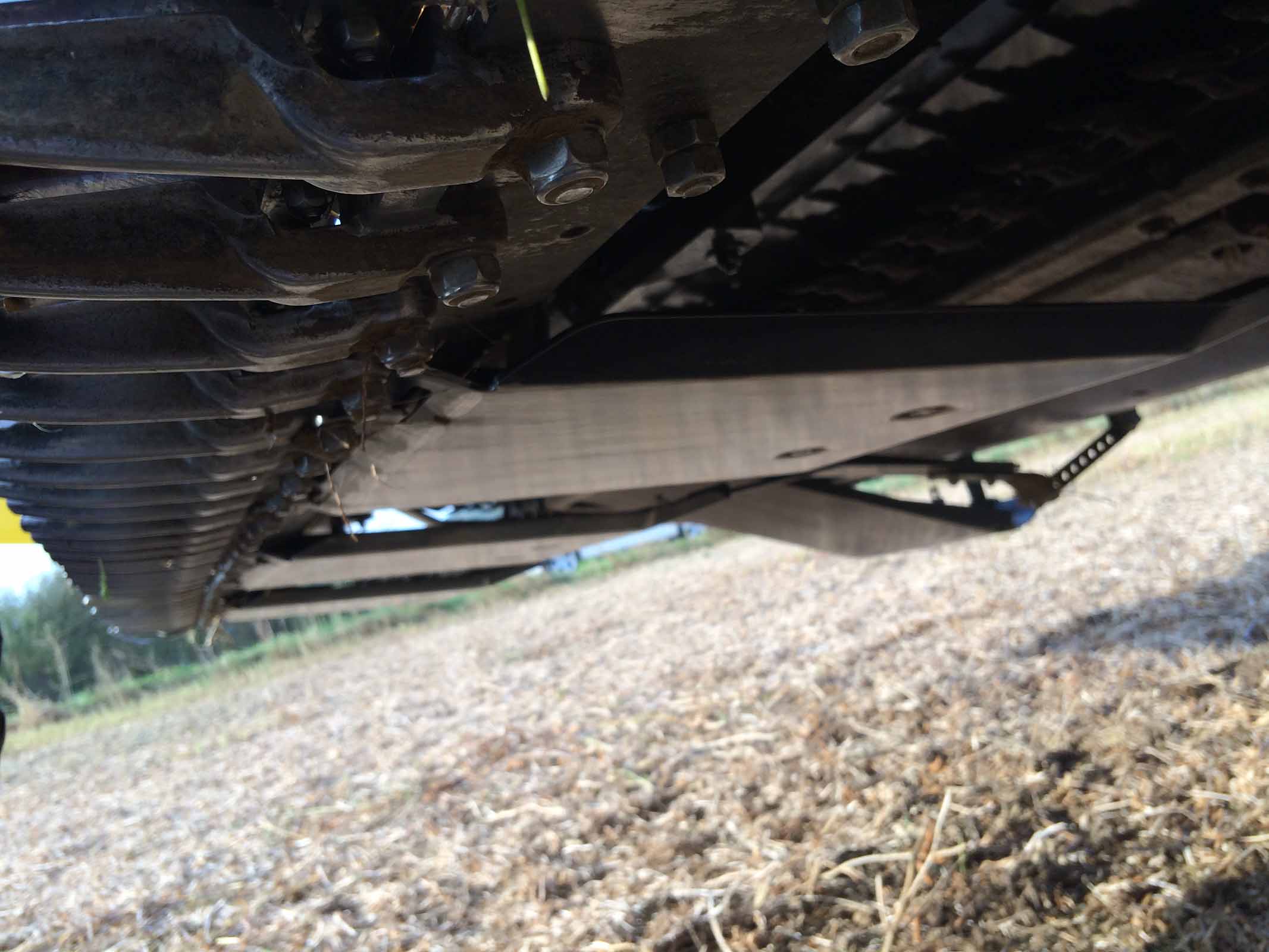

Les patins sous la table. Le module FLEX glisse juste sur la rangée de ces patins. L'image est faite sur une coupe Laverda FreeFlow.

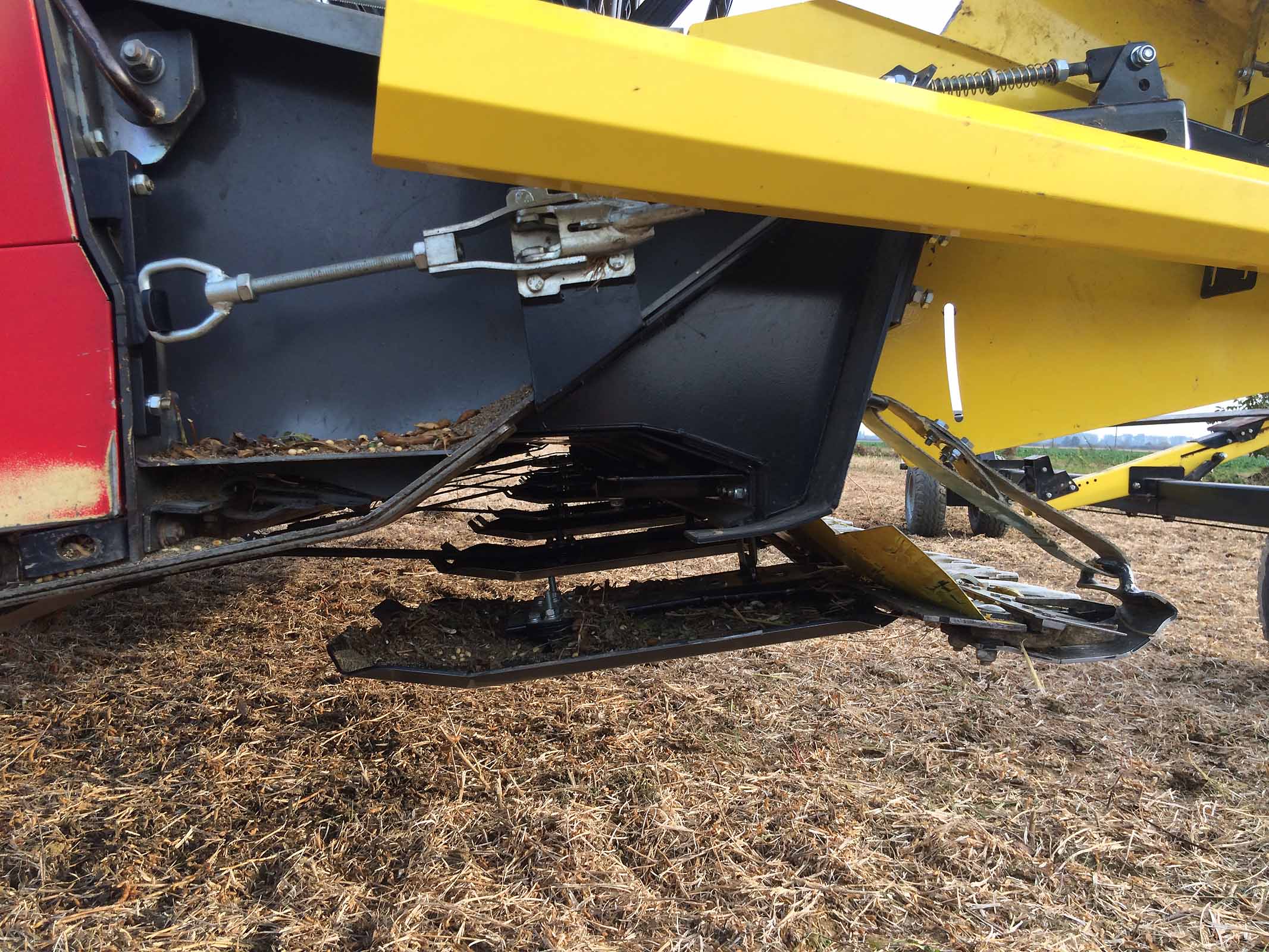

Le côté gauche de la coupe. Sur cette photo, vous pouvez très bien voir la rangée des patins du module SojaFLEX, la connexion à la coupe Laverda FreeFlow et la zone des couteaux avec le long diviseur flex pour le soja entièrement réglable. L'angle correct est le problème le plus important sur les modules SojaFLEX.

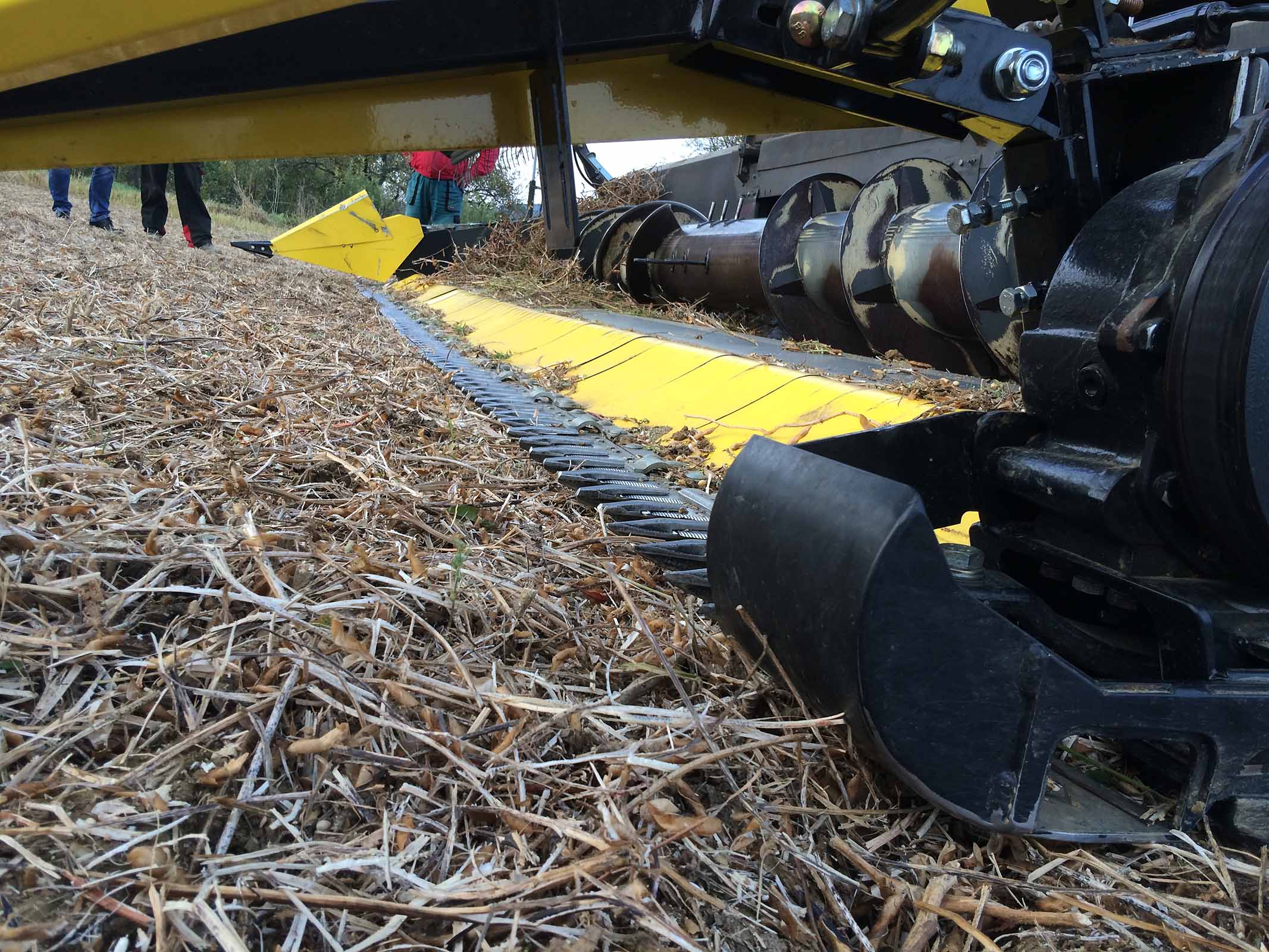

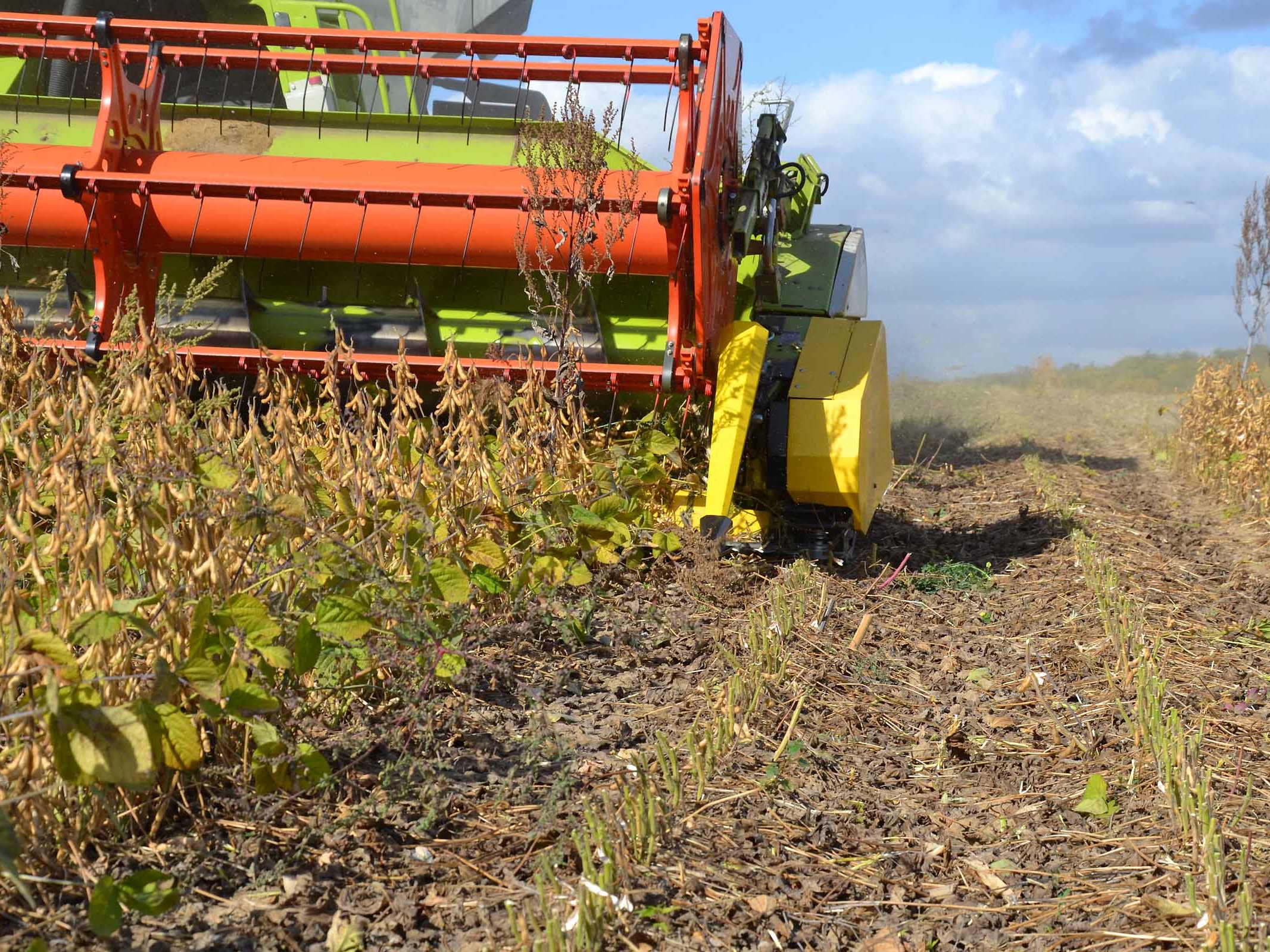

Le module SojaFLEX en action. Dans cette image, vous pouvez voir comment le module flex copie le sol. Dans ce cas, l'angle du double doigt n'est pas agressif. Dans la zone avant, nous pouvons voir les chaussures de protection du levier de vitesses.
La largeur maximale est de 7,5 m
La charge de la transmission, si la coupe fonctionne en mode FLEX, est vraiment élevée. Tout dépend non seulement des conditions du terrain, mais aussi de l'usure du couteau et des doigts doubles. Grâce à cela et à l'expérience du terrain, nous proposons l'extension de 7,5 m comme largeur maximale pour toutes les marques. La technologie donne au chauffeur la possibilité de couper le soja très bas dans le sol car les doigts touchent le terrain avec une très bonne efficacité de récolte.

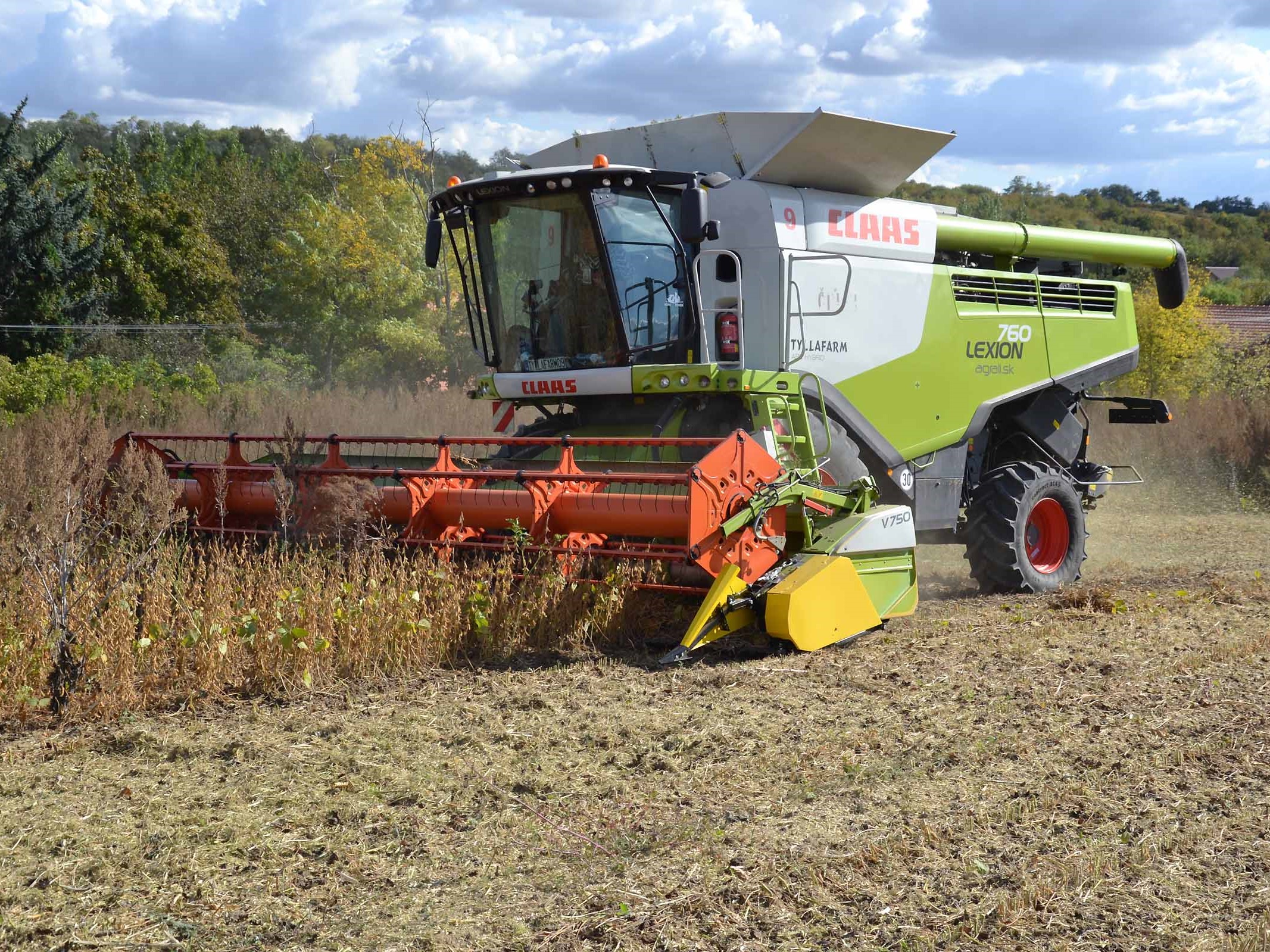

La Claas Lexion 760 en combinaison avec la coupe vario V750 avec l'extension BISO SojaFLEX. Slovaquie, 2019. La coupe vario de Claas c’est le seul type de coupe vario où il est possible de monter le module BISO SojaFLEX.

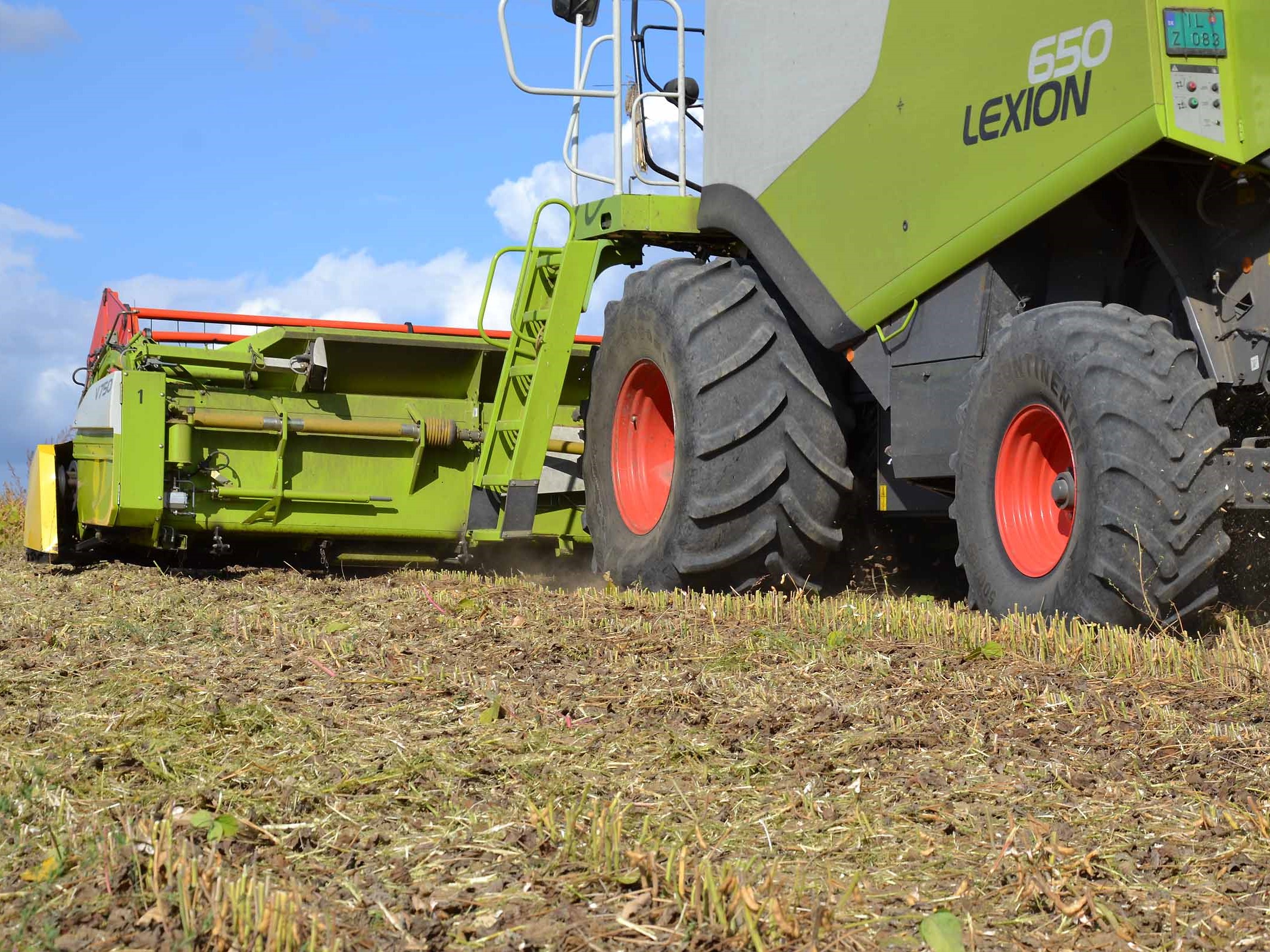

Sur cette image, vous pouvez voir avec quelle facilité le chauffeur peut ajuster la hauteur de coupe en fonction des conditions locales. Dans ce cas, il était facile de récolter du soja qui était cultivé mécaniquement par des cultivateurs en rangées sans traces des pulvérisateurs.

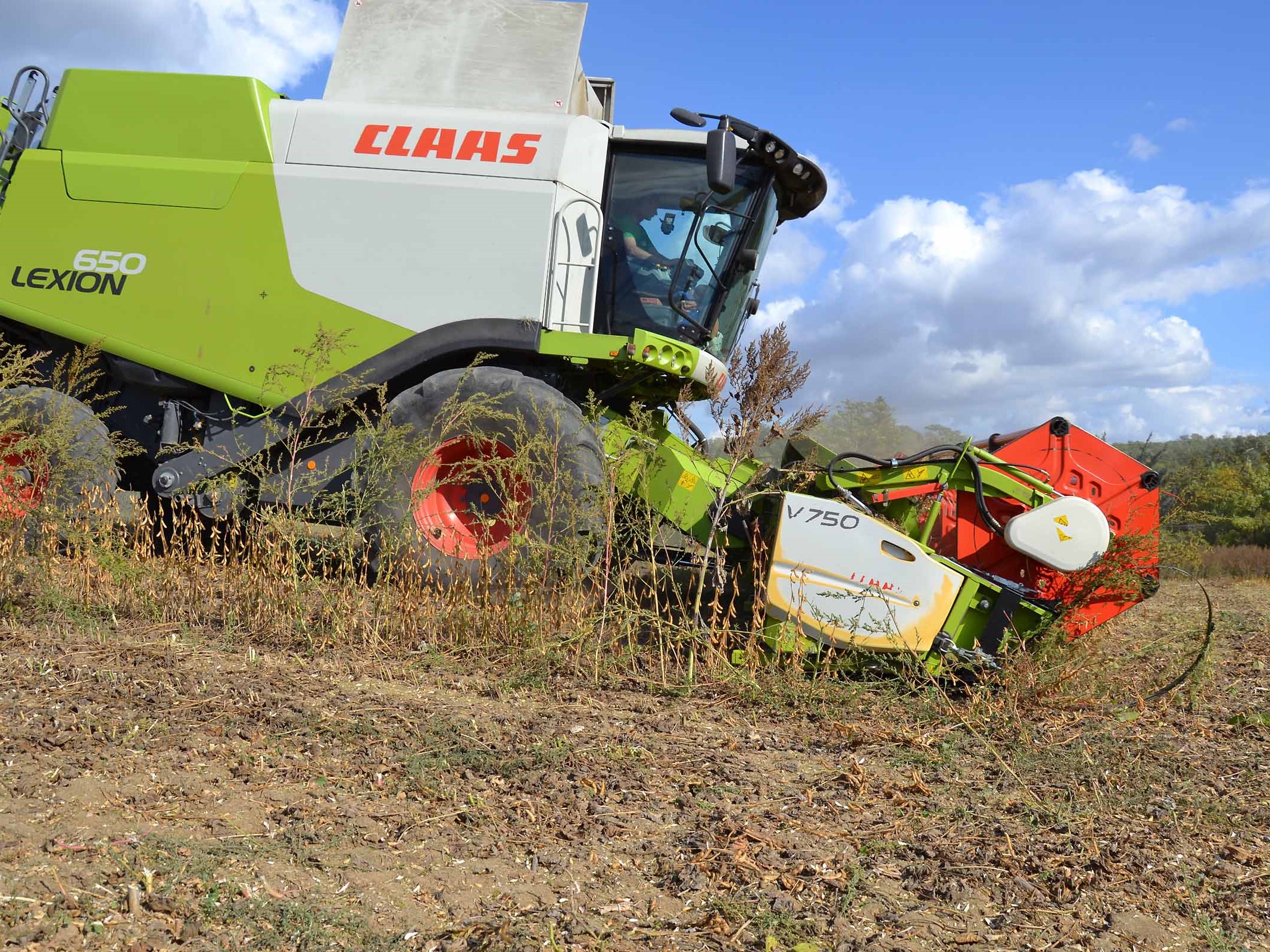

Et encore une fois, le Claas Vario V750 avec le module BISO SojaFLEX. Dans l'image, vous pouvez voir que le rabatteur alimente la vis sans fin en continue. Les moissonneuses-batteuses Claas n'ont pas de réglage de l'angle de la coupe, donc le montage de l’extension soja doit être effectué correctement. La moissonneuse-batteuse n'a pas de fonction automatique du rabatteur. Le chauffeur doit régler la hauteur du rabatteur de manière à ce qu'il ne touche pas les lames de la coupe flex.
Regardez le diviseur droit sur cette moissonneuse-batteuse Lexion avec le module BISO SojaFLEX. Le conducteur utilise uniquement une simple boucle en acier à ressort avec l'extrémité droite du couteau libre. Dans certains types de soja, cela peut être une bonne solution car les matières vertes n'ont pas d'espace pour emballer et bloquer le flux des cultures.

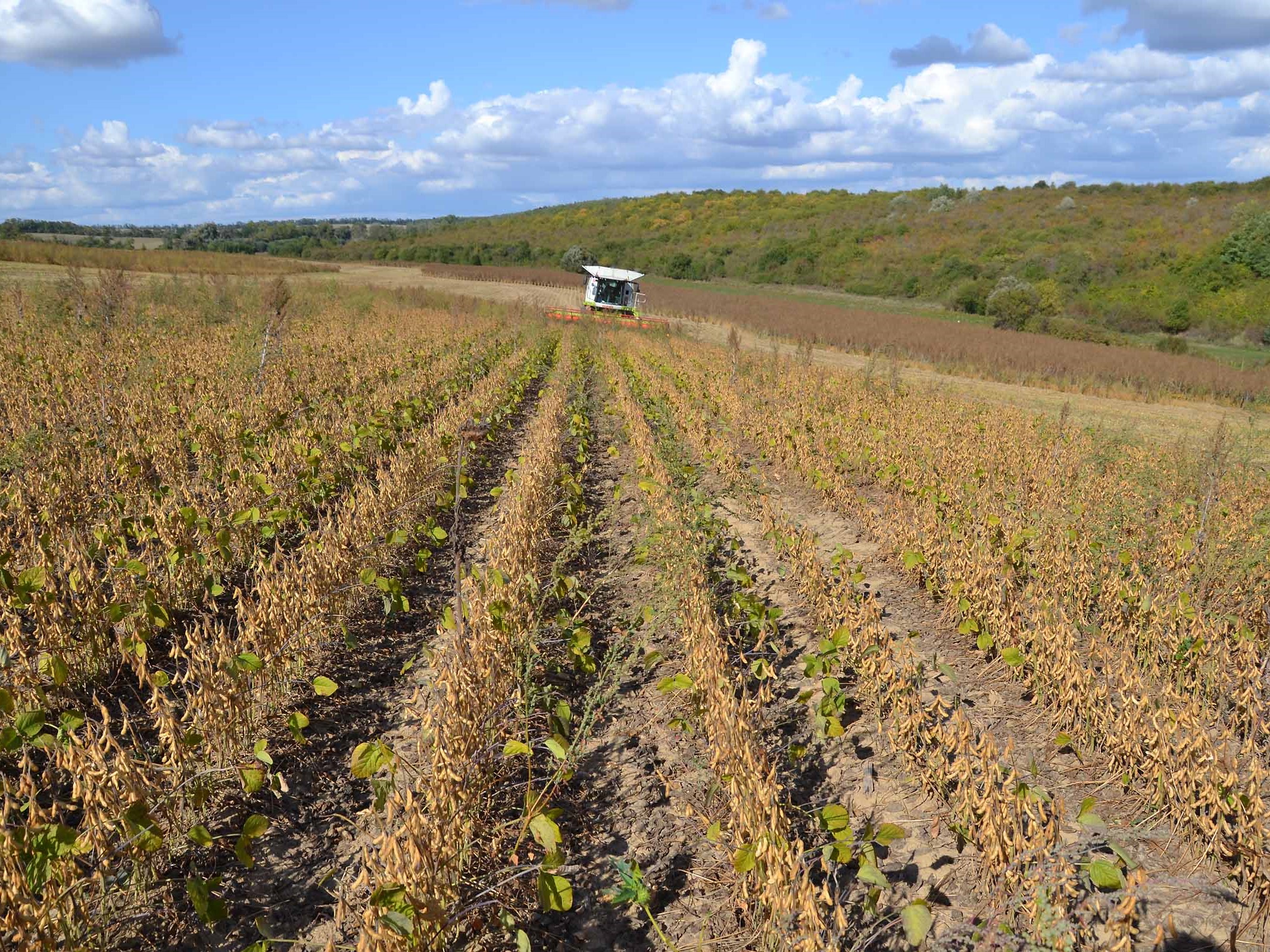

Cela commence à être une image typique en Slovaquie. Le soja BIO est très bien traité par les cultivateurs en lignes avec un profil spécifique du sol. Sur un tel domaine, vous pouvez déjà obtenir de très bons résultats avec le module mécanique SojaFLEX. Sur les champs standard, le plus gros problème lors de la récolte de soja que nous avons est avec les traces des pulvérisateurs.
En savoir plus sur le kit d'extension SojaFLEX: http://navigator.biso.eu/en/en-biso/harvesting-technics/biso-soja-flex-2/
Version de la brochure en ENG – télécharger ici: http://navigator.biso.eu/wp-content/uploads/2015/02/Product_range_BISO.pdf
