BISO - SOJAFLEX POUR CLAAS VARIO
UNE COUPE CLAAS VARIO POUR LA RÉCOLTE DU SOJA AVEC LE KIT BISO SOJAFLEX
Nous avons mis à jour l'extension SojaFLEX pour les coupes CLAAS Vario de manière significative en 2019. Dans les images ci-dessous, vous pouvez voir le plus grand modèle disponible, le kit vario SojaFLEX 7,5 m pour la coupe V750. Avec ce kit, vous pouvez récolter du soja à un niveau professionnel avec la coupe vario V750 standard de CLAAS. L'extension SojaFLEX de BISO est un module «mécanique» avec une barre de coupe flexible.

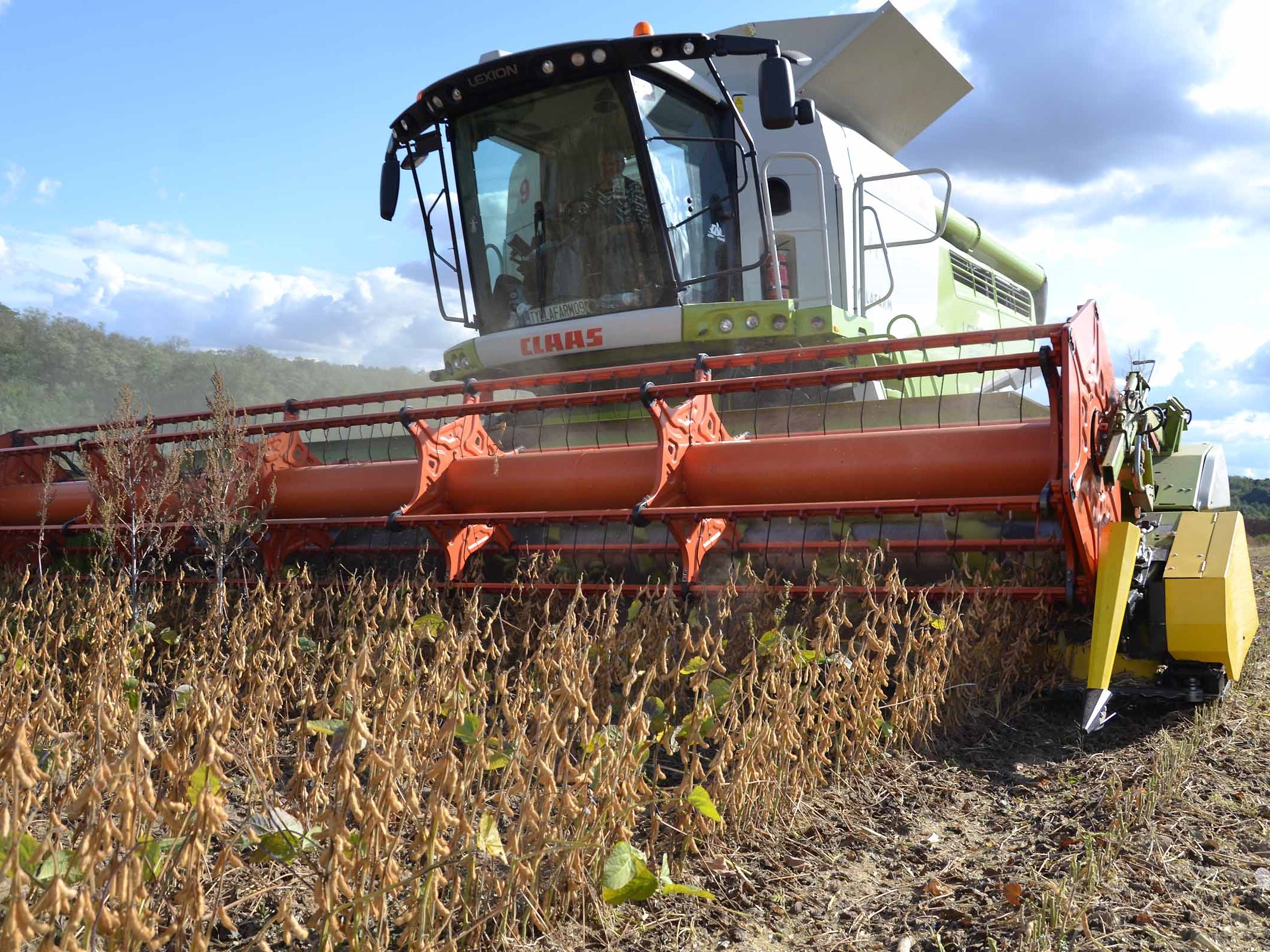

L'extension SojaFLEX 7,5 m BISO montée sur la moissonneuse-batteuse CLAAS VARIO V750. Les longs séparateurs sont entièrement réglables.

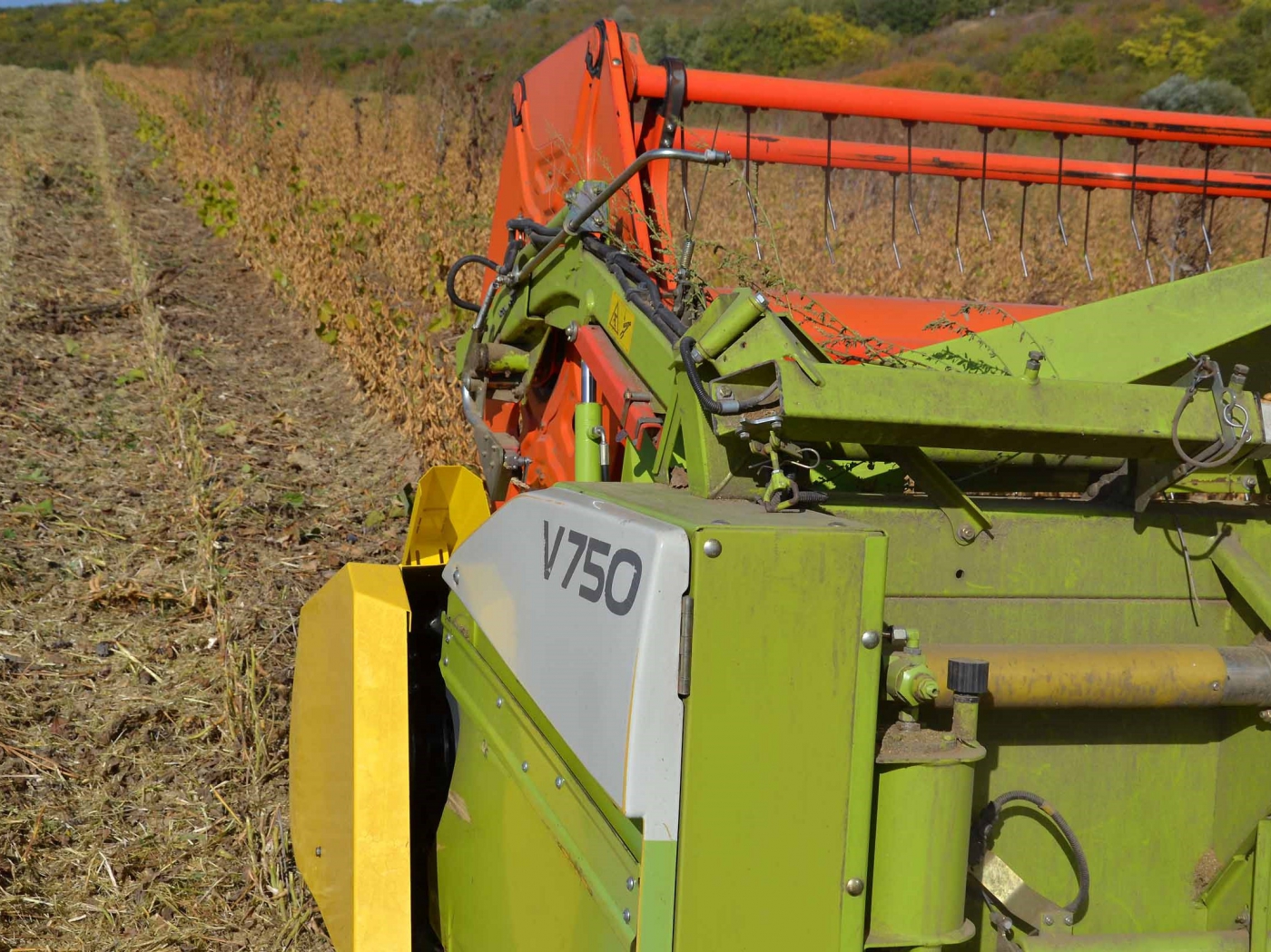

Les moissonneuses-batteuses CLAAS n'ont pas de réglage d'angle de coupe, donc la position de la coupe sur la moissonneuse-batteuse est fixe. Dans l'image, vous pouvez voir quelle est la position de la coupe au-dessus du sol et quelle est la position du module BISO SojaFLEX.

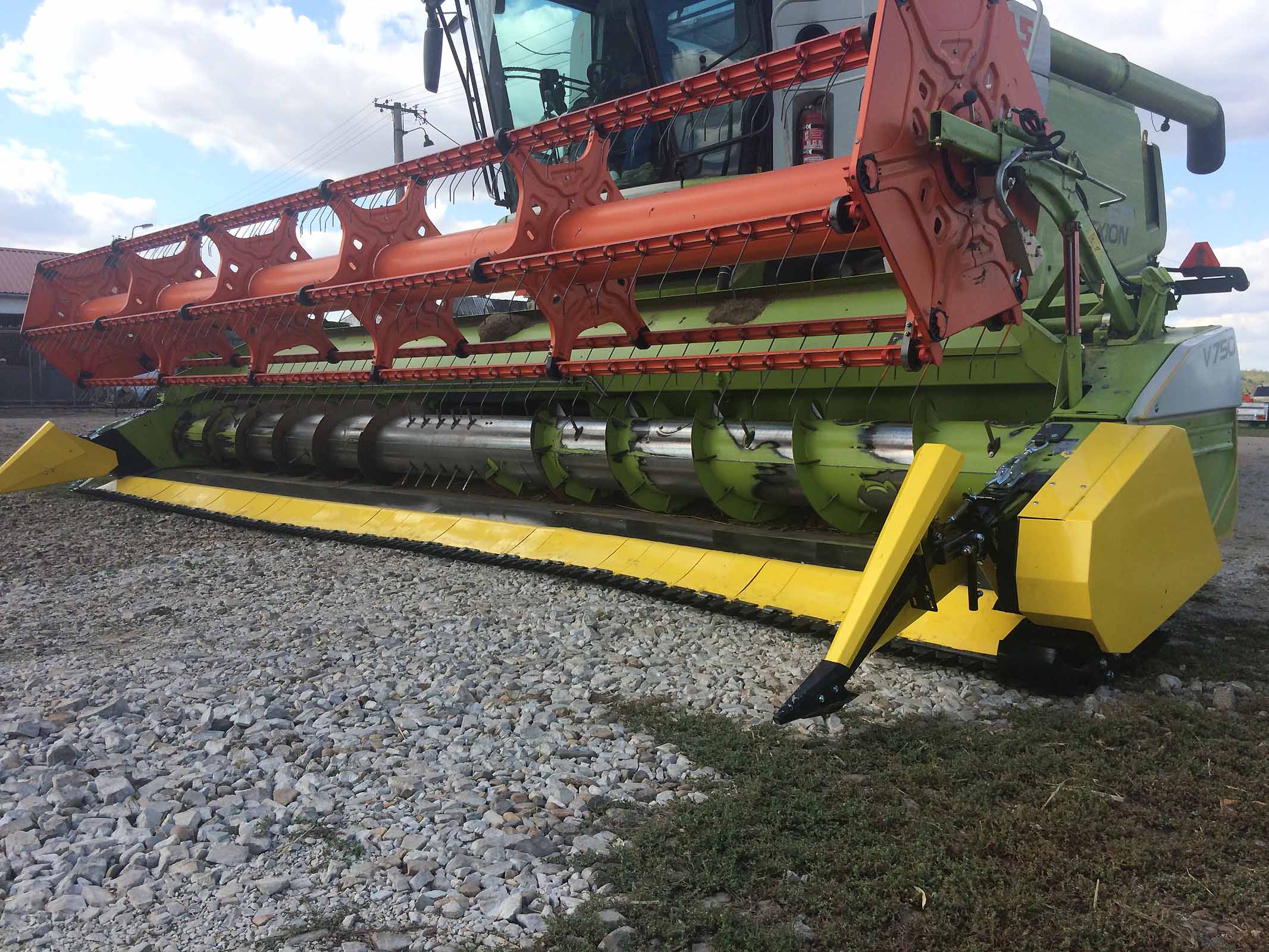

Le SojaFLEX est un module flex mécanique avec de nombreux patins. Le chauffeur est capable d'ajuster l'angle des patins sur les attelages arrière. Les détails de ce système seront présentés en suite.

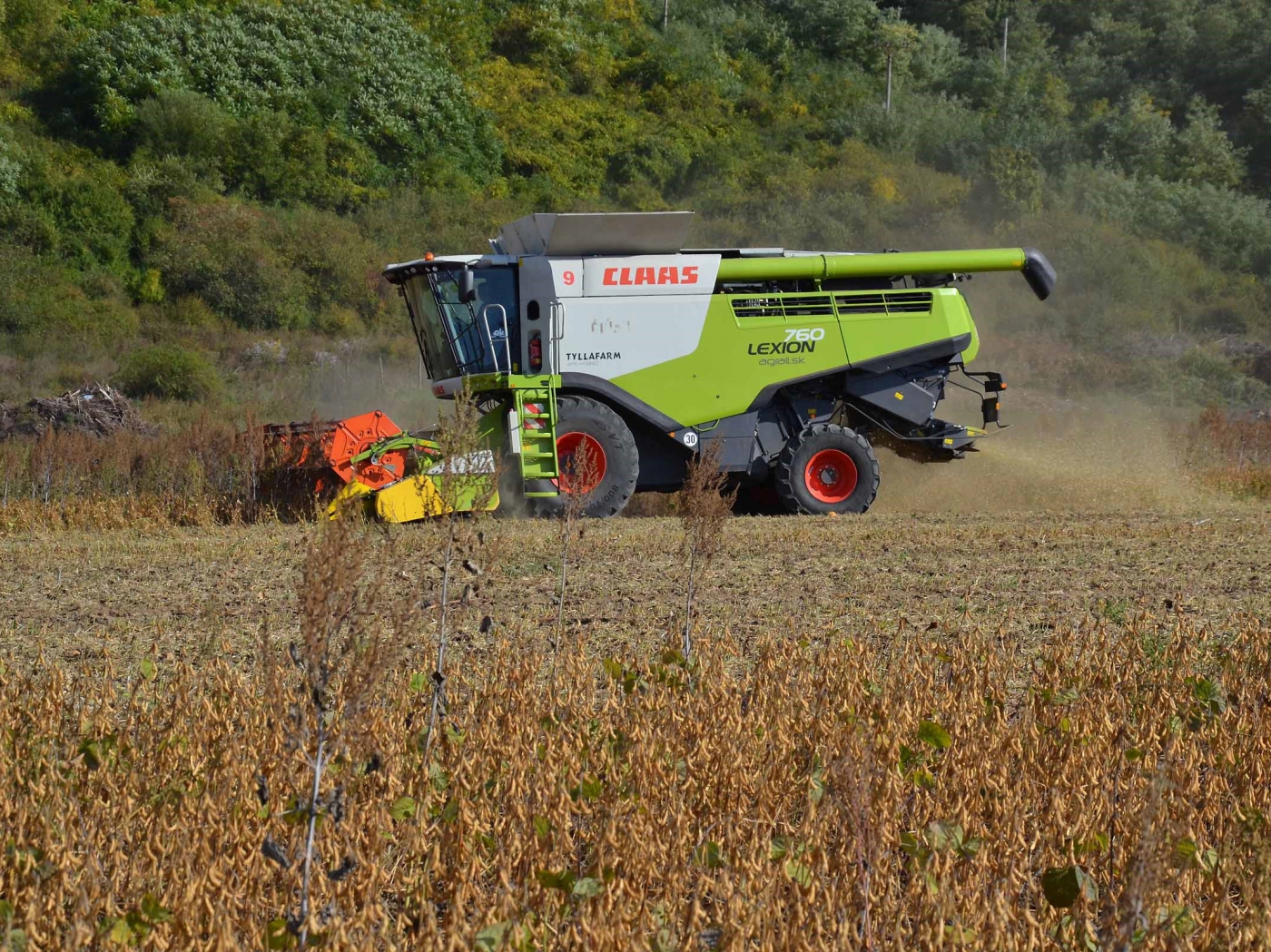

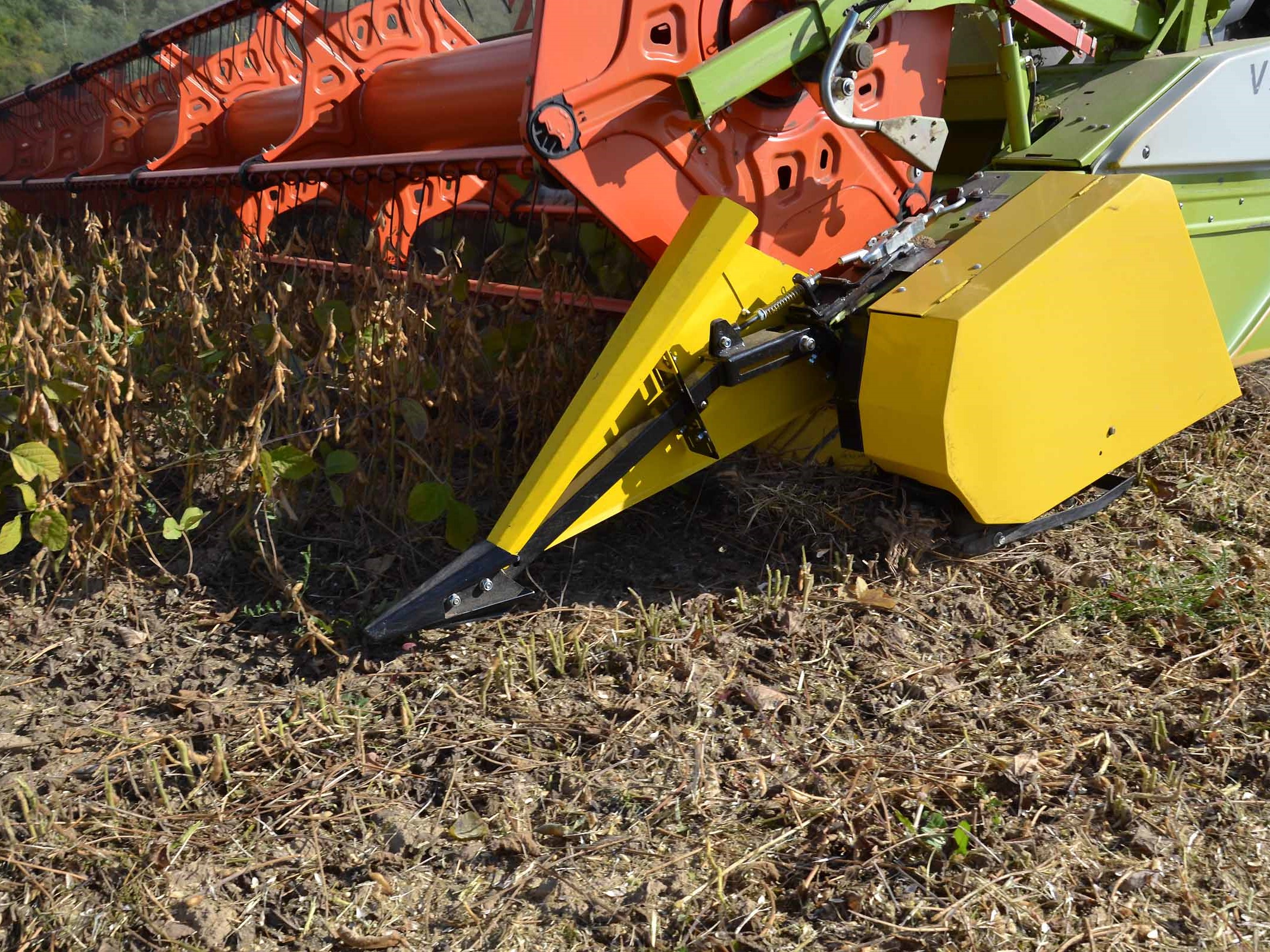

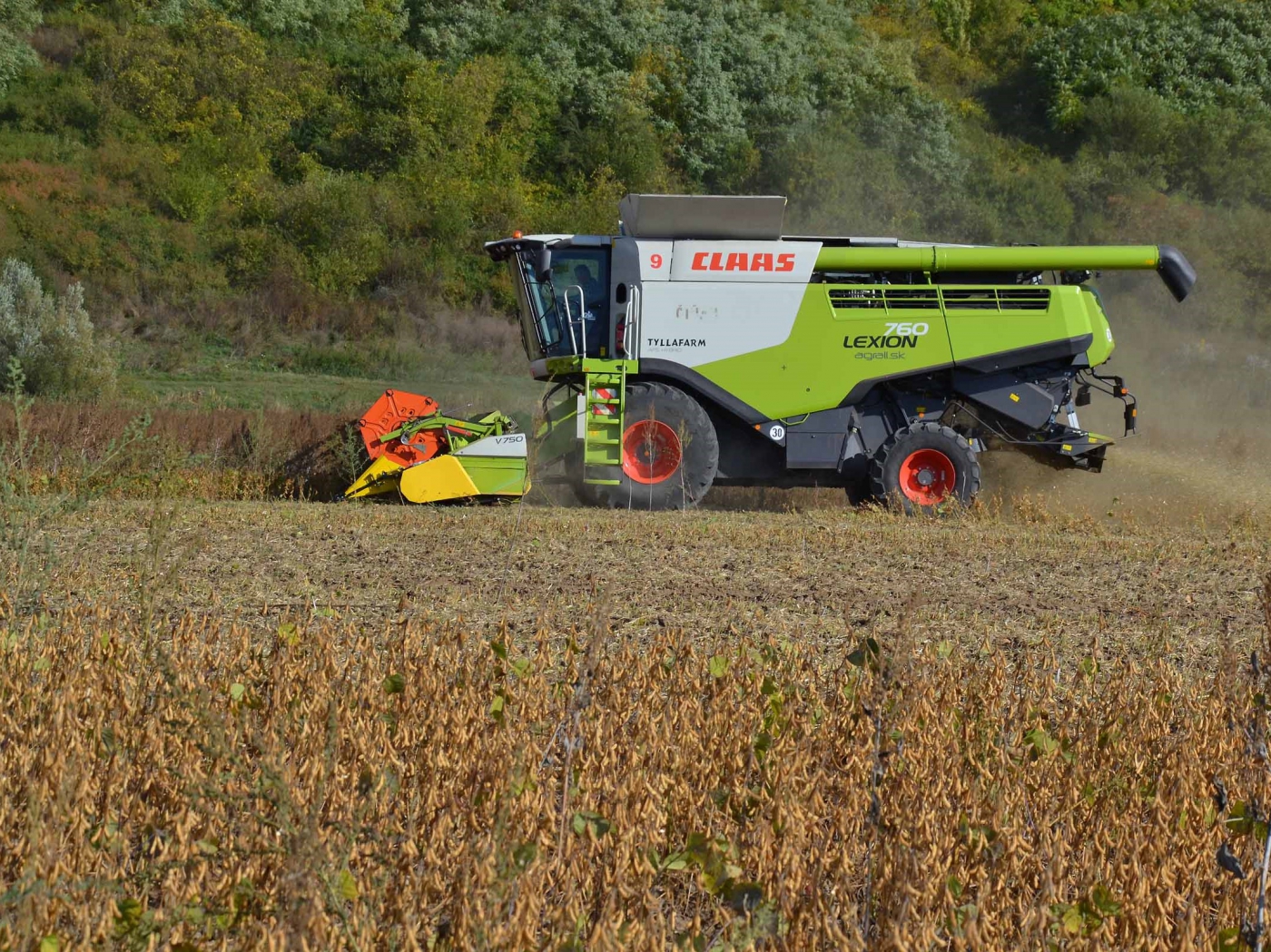

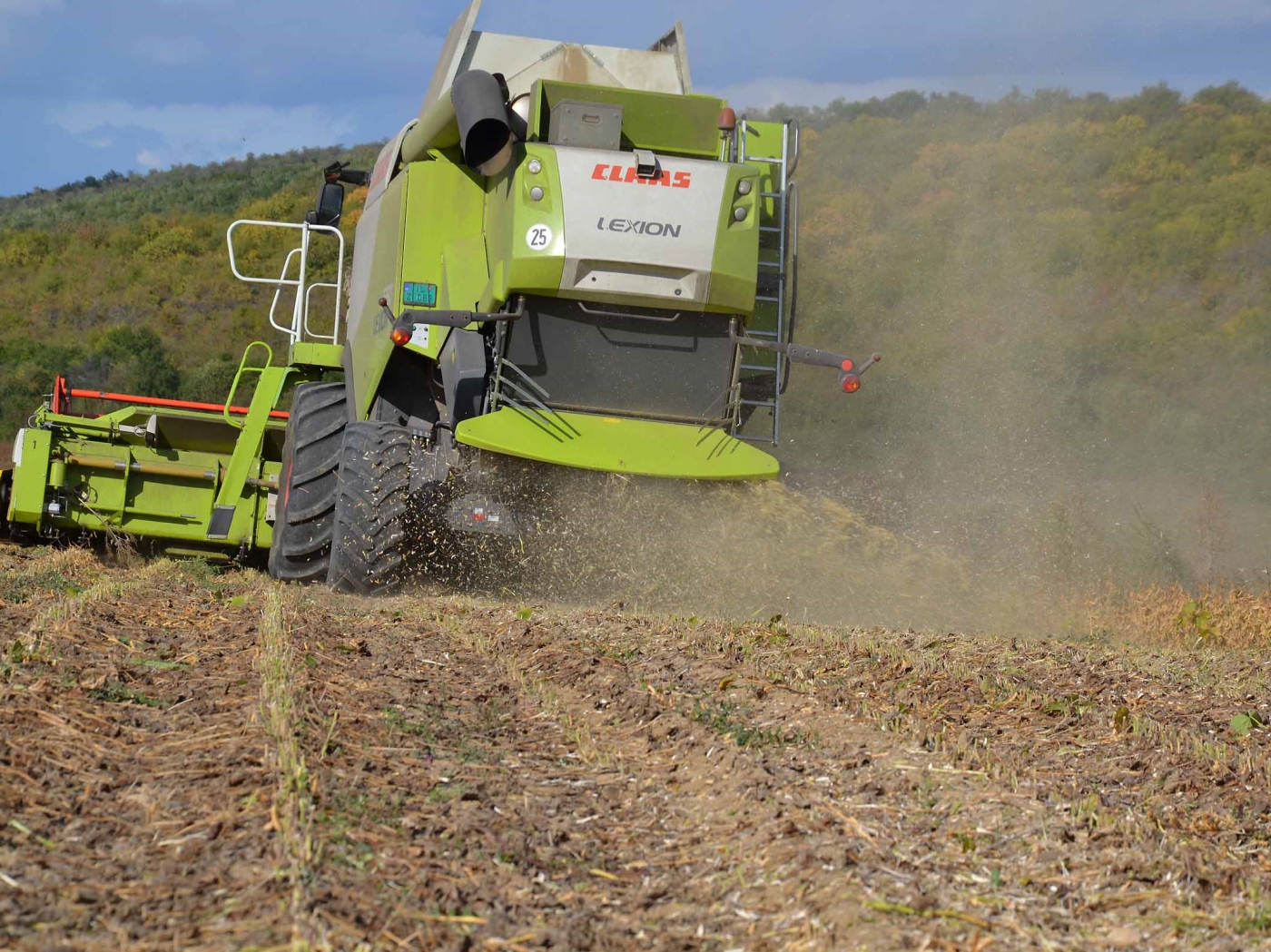

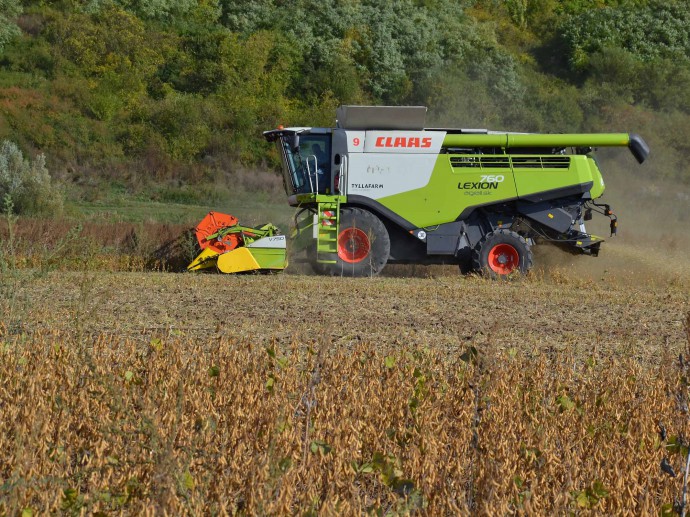

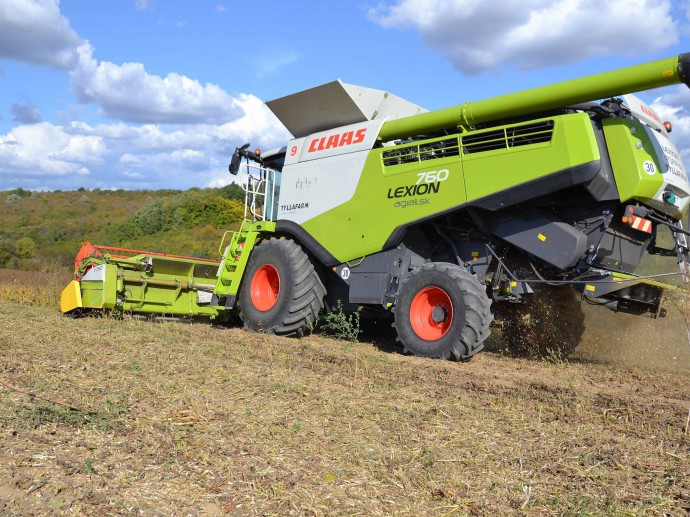

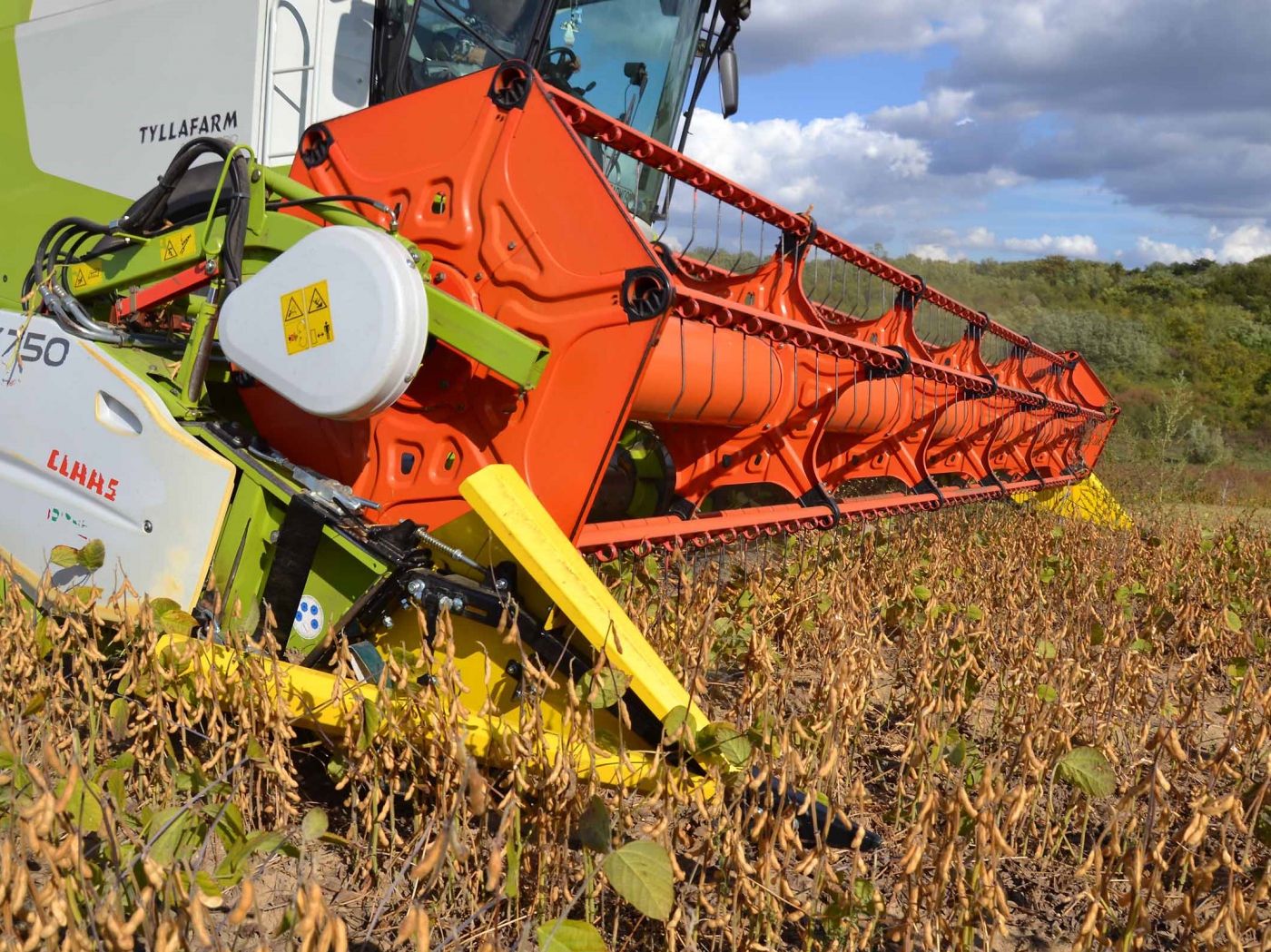

Claas Lexion 760 en action. Une partie du KIT BISO c’est le module flex avec un entraînement à gauche avec de nombreux patins propres, une boîte de transmission BISO, une tête de lame, des couteaux BISO et des doigts doubles et deux diviseurs longs.

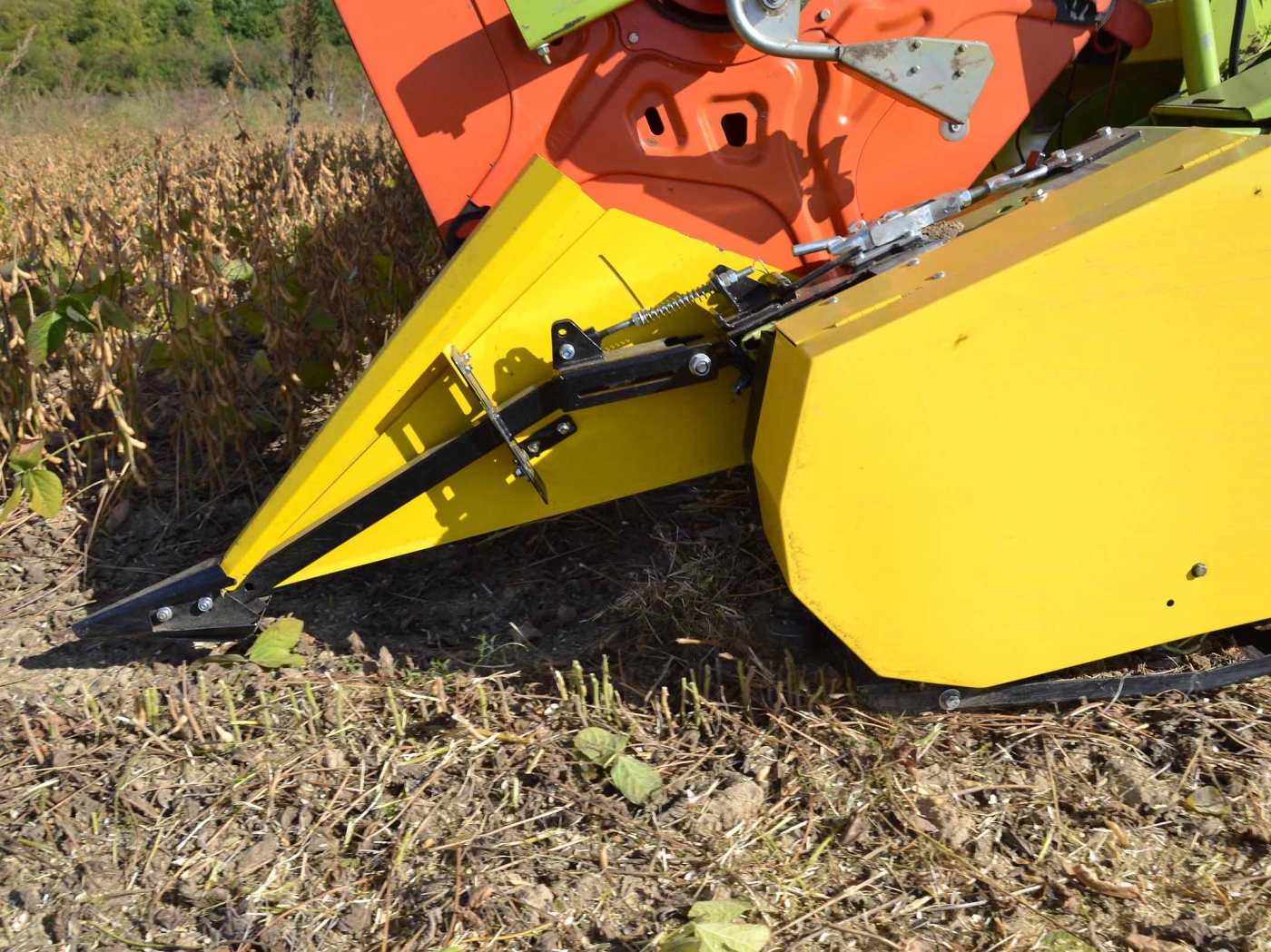

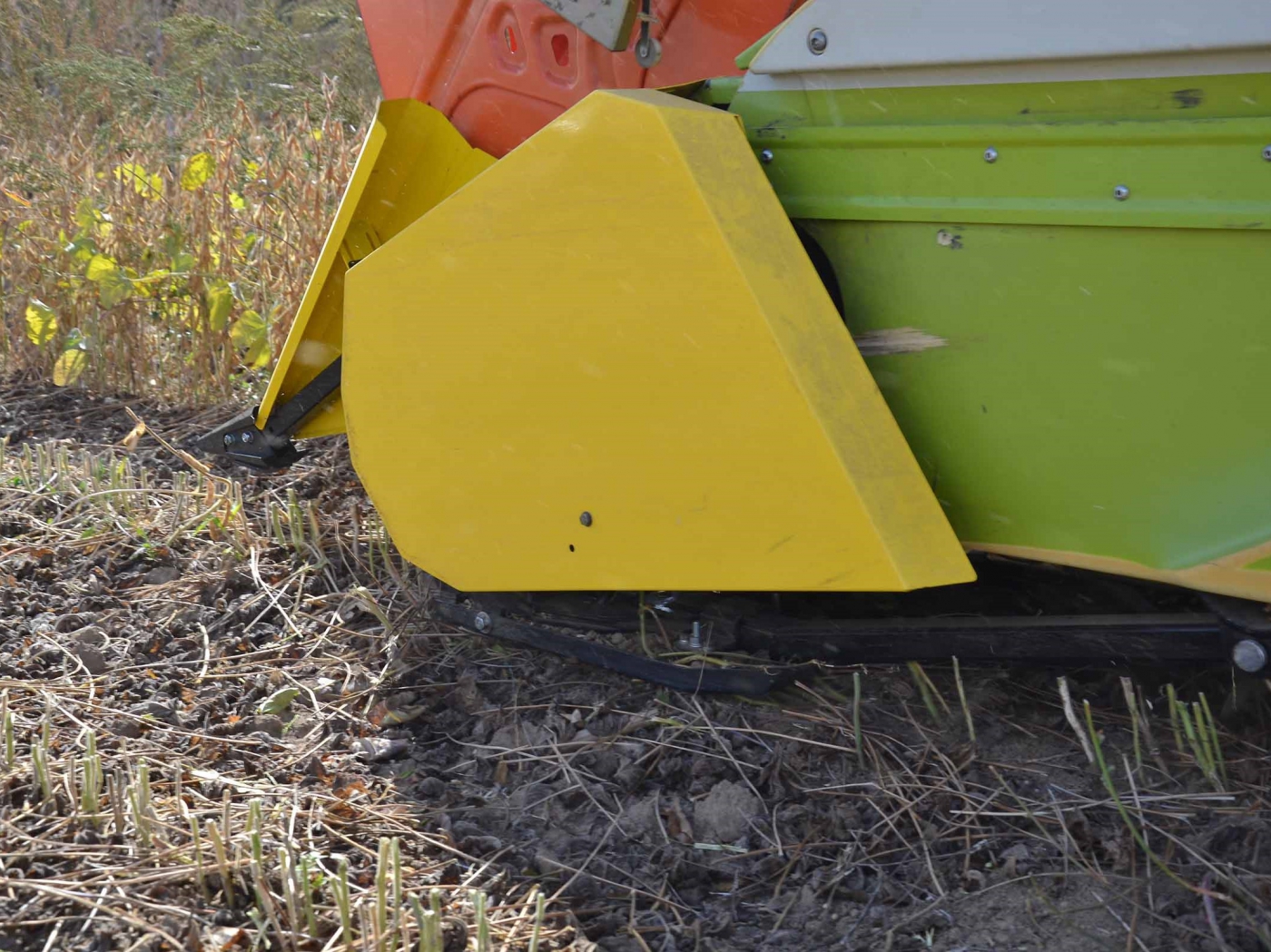

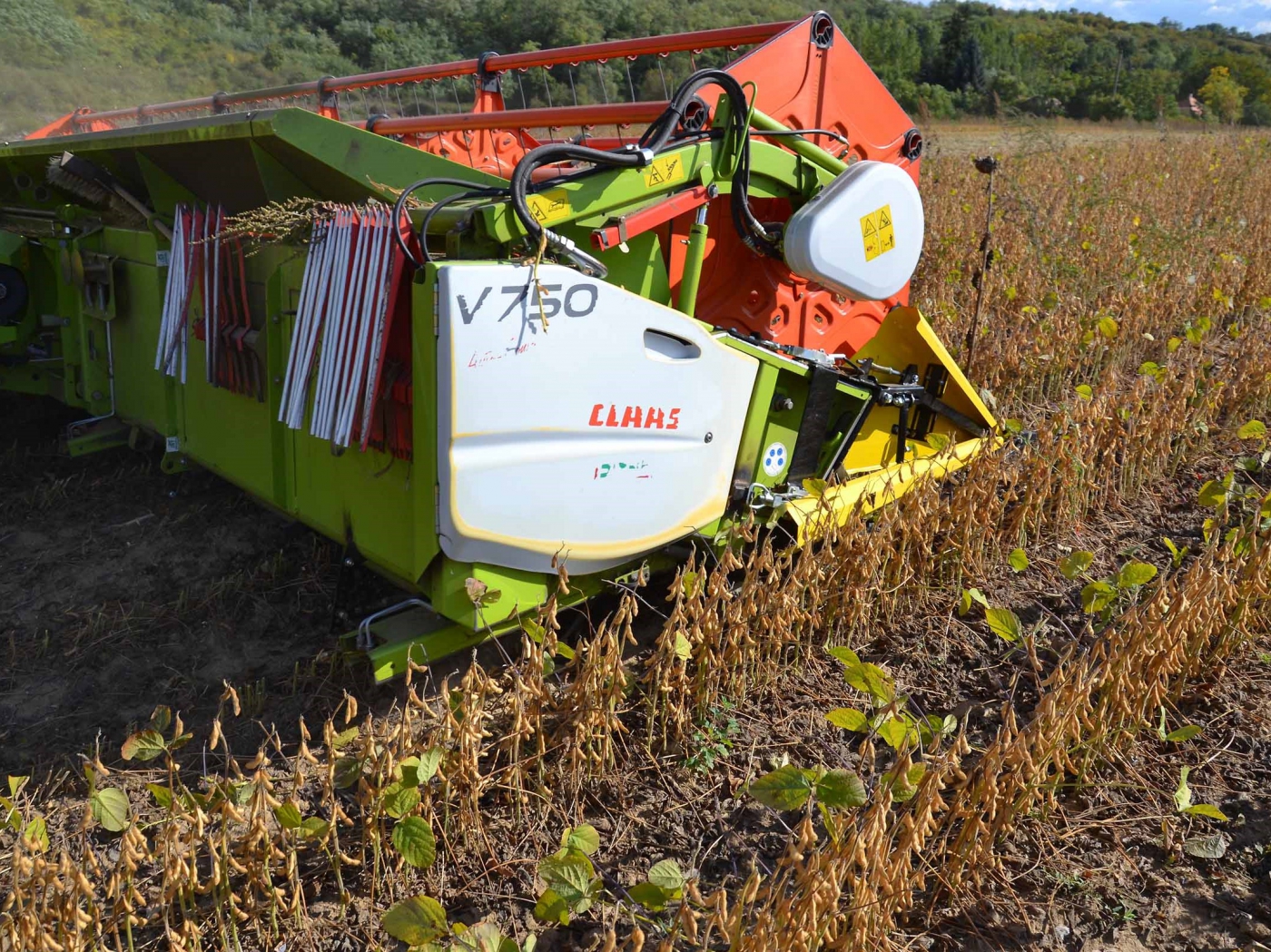

Dans l'image, vous pouvez voir le diviseur long, modèle 2019, suspendu et entièrement réglable. La longue barre de gauche manque sur la photo car le chauffeur a retiré les patins de protection de la tête de la scie - une approche très agressive dans les zones désherbées.

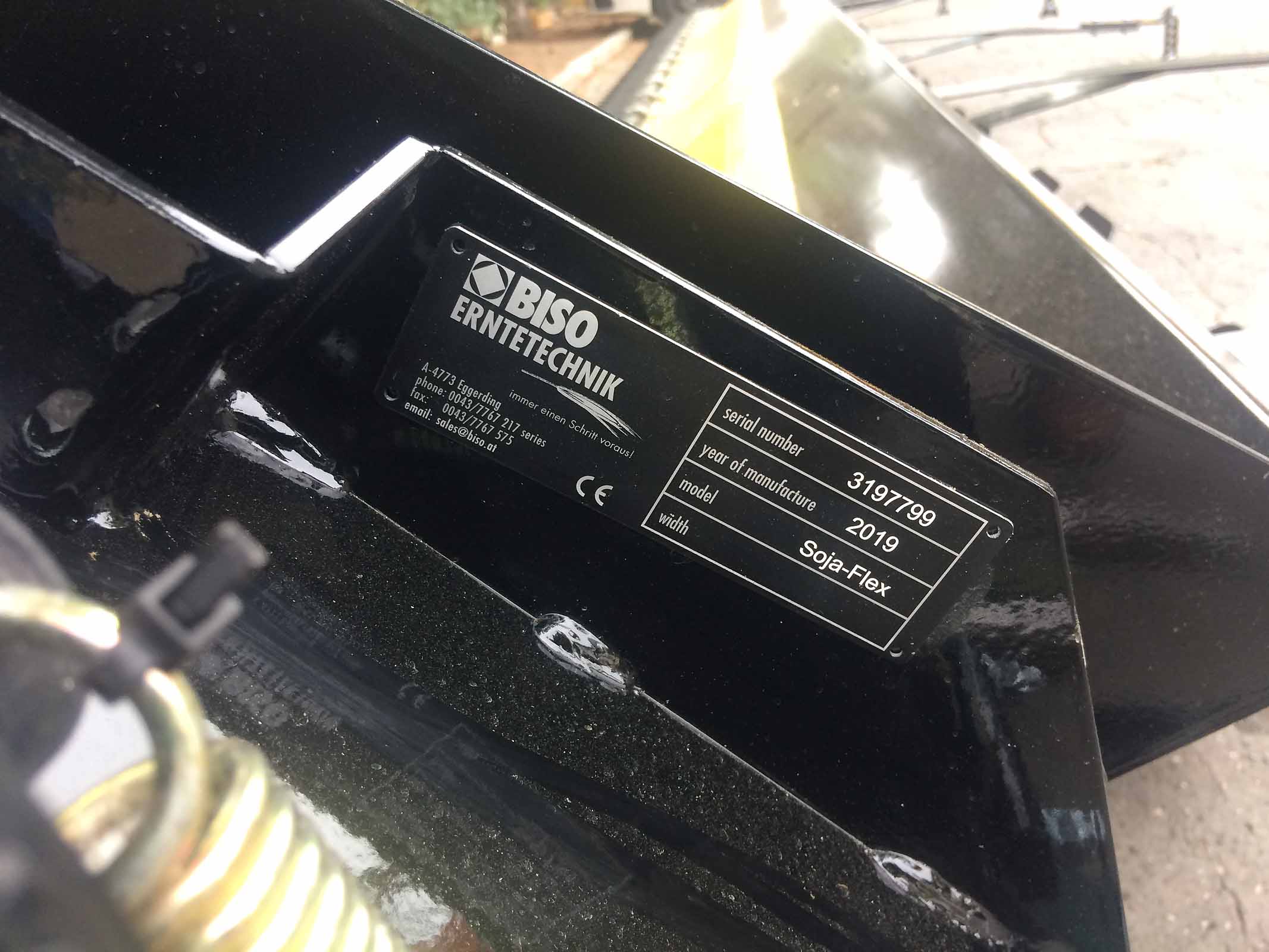

La plaque de série BISO sur le châssis principal, le côté gauche près du boîtier de transmission.

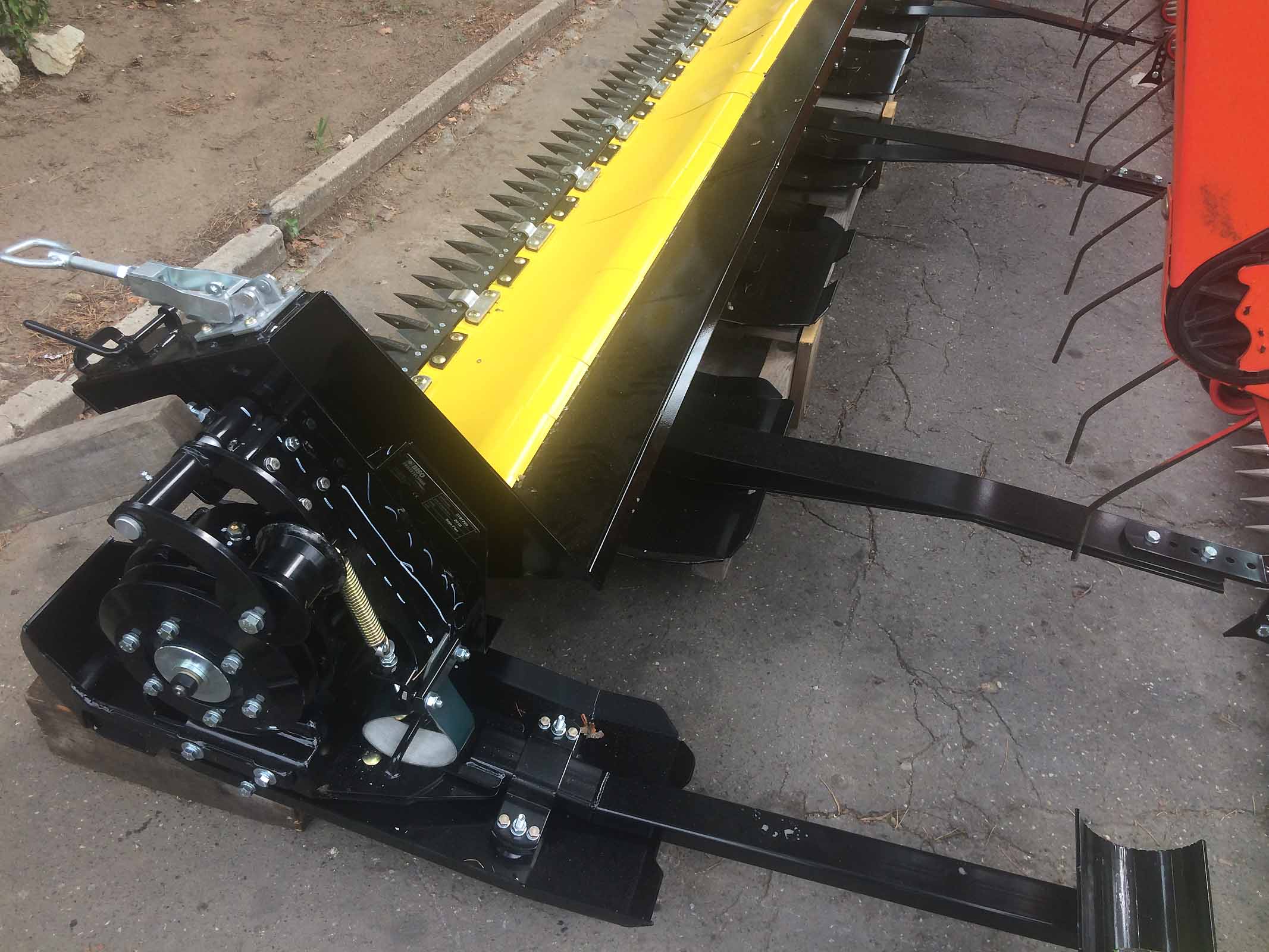

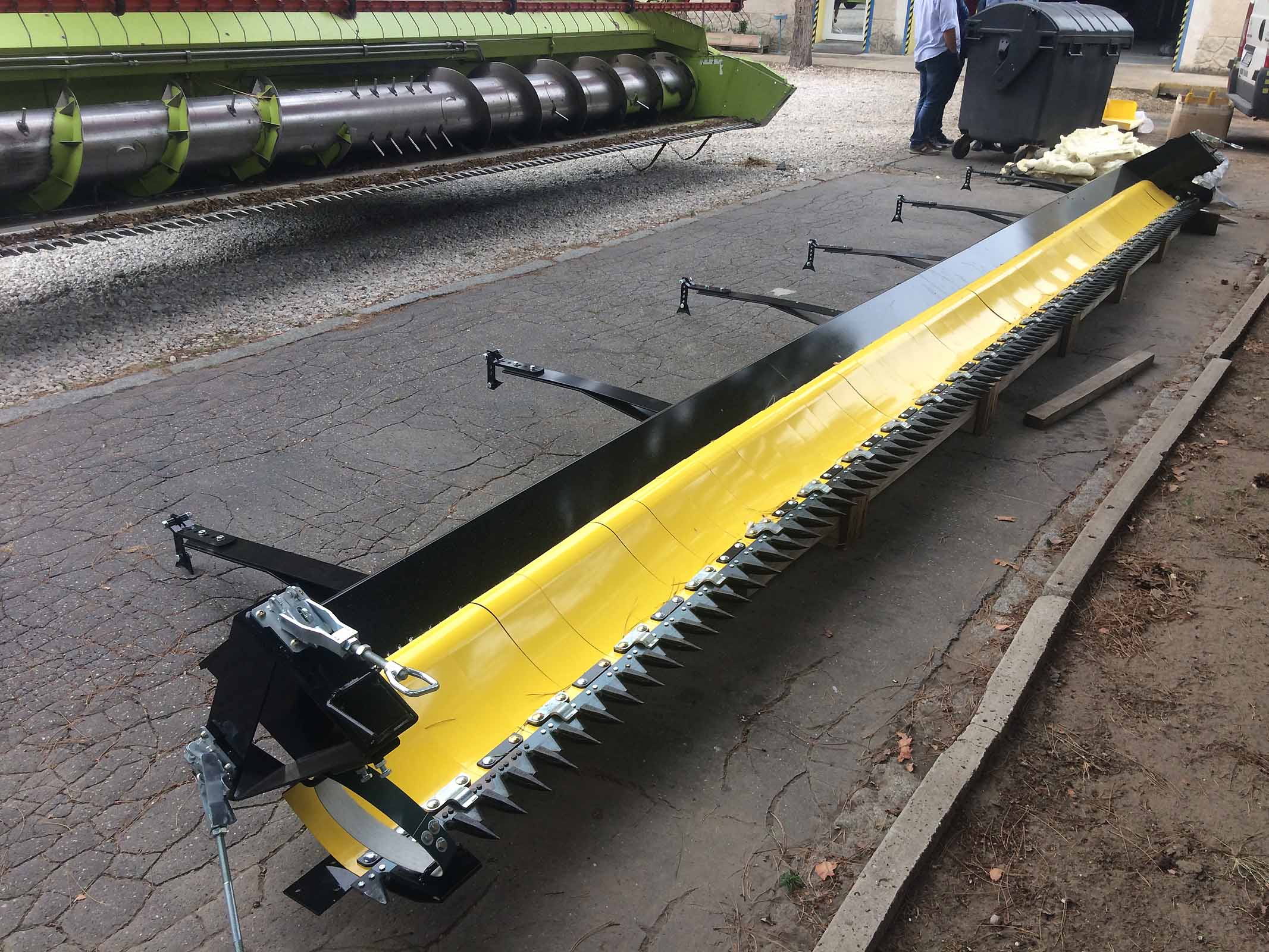

Le nouveau KIT BISO SojaFLEX 7,5 m prêt à monter sur la moissonneuse-batteuse.
Le kit d'extension BISO SojaFLEX contient le module FLEX en version «mécanique» avec le variateur. Cela signifie avoir une boîte de transmission de la scie avec une poulie, une courroie et un tendeur. La courroie d'entraînement est unique pour chaque marque de moissonneuse-batteuse. Le module FLEX est accroché à la coupe standard et fixé en position par de longs bras situés sous la coupe et boulonné sur l’arrière du châssis. Dans cette zone, de petites «oreilles» doivent être soudées sur le châssis de la coupe. Il y a également la possibilité de régler l'angle de l'extension SojaFlex dans cette zone, très important pour un travail correct du kit.
Le module FLEX a ses propres patins est flexible grâce à une rangée de plaques flexibles à segments. Les extensions SojaFlex sont équipées de doigts doubles BISO, des couteaux BISO, d'une tête de lame, d'un levier et d'une boîte de transmission. En tant que nouvelle option en 2020, nous aurons une tête de lame spéciale qui prévoit des doigts doubles et les couteaux Schumacher. C'est une option importante pour les clients qui travaillent dans des zones avec des pierres.
Diviserus longs

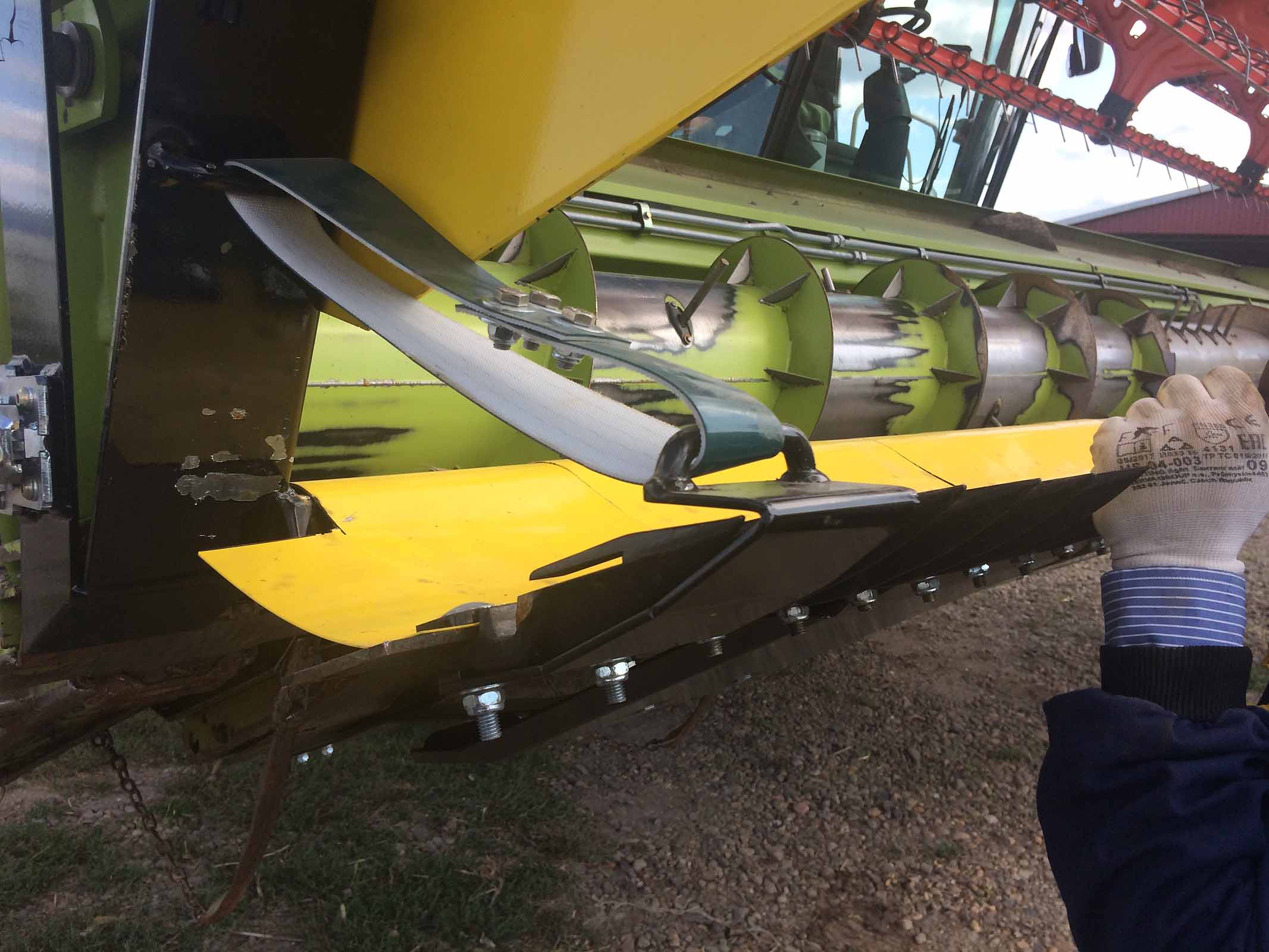

Les deux diviseurs font partie du kit - le gauche et le droit. Les diviseurs sont entièrement réglables comme on peut le voir sur les photos. Pour la saison 2020, le système de suspension a été modifié pour obtenir une meilleure et libre circulation vers le haut. Les séparateurs longs sont typiques dans le soja, mais certains chauffeurs ont des habitudes légèrement différentes. Habituellement, il est lié au type de soja récolté dans la région.

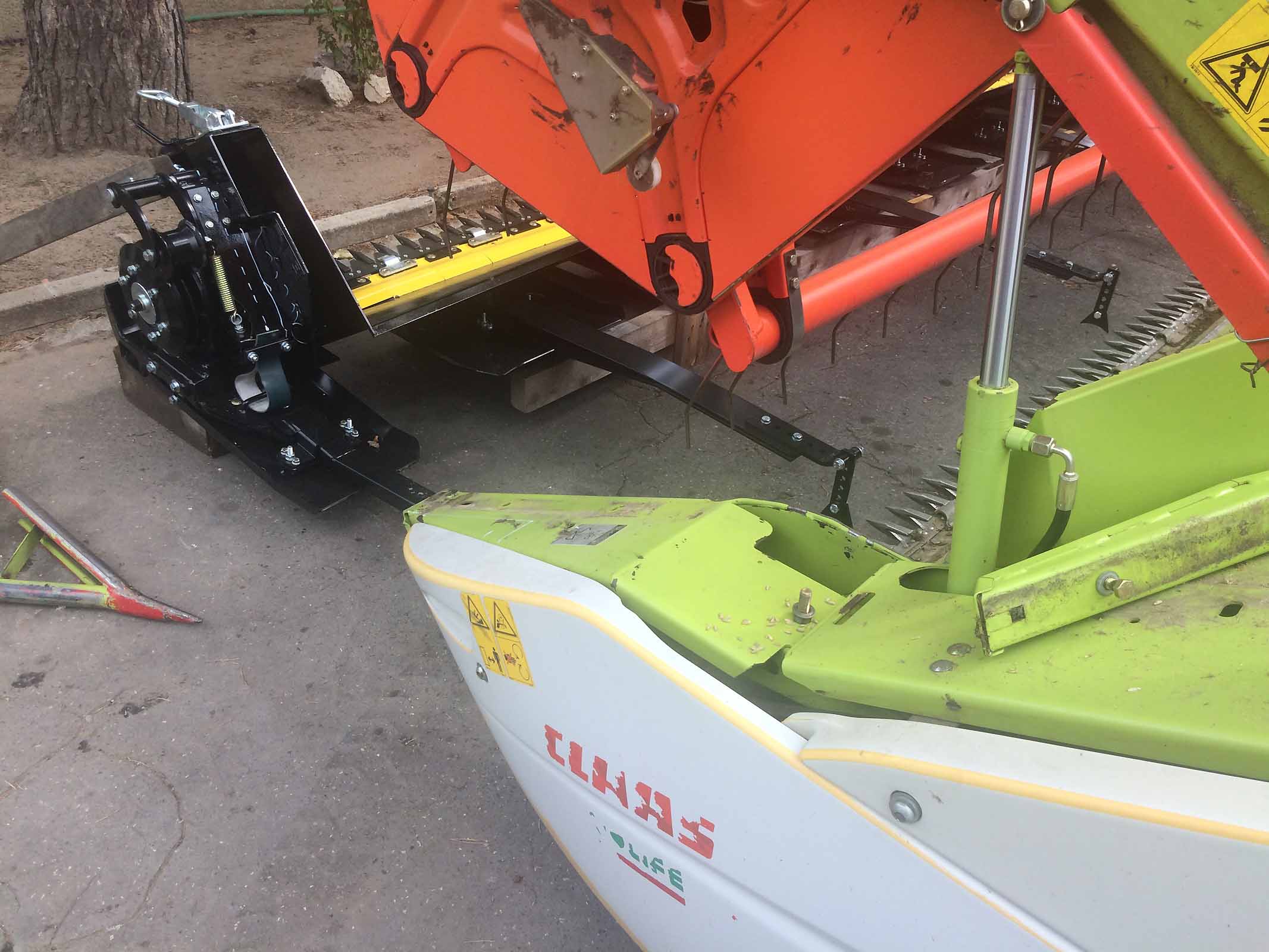

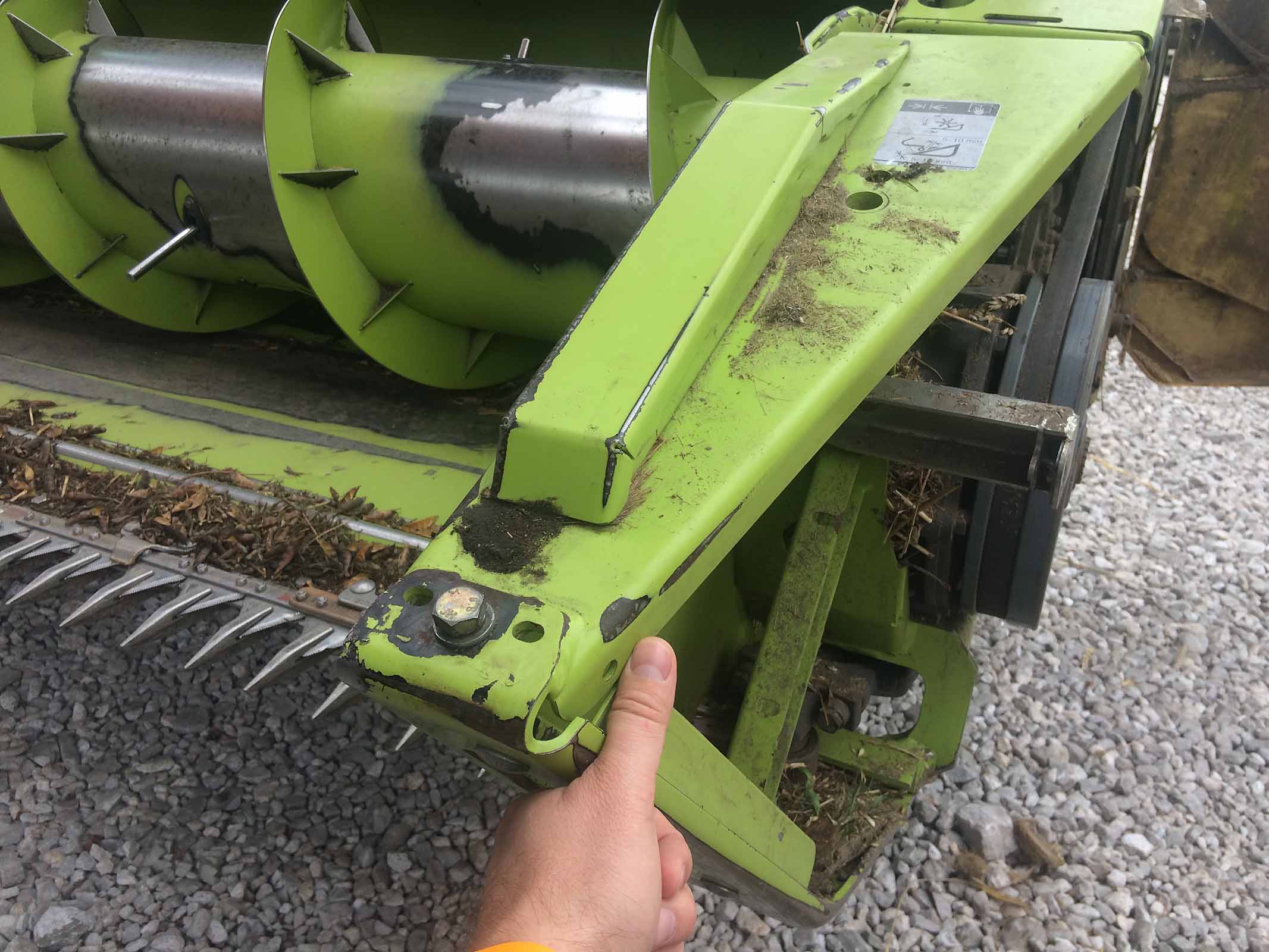

ôté gauche de la coupe CLAAS Vario. Les premiers modèles du BISO SojaFLEX demandait de couper une partie de la coupe de la machine, mais à partir de 2019, nous avons changé la conception avec une demande minimale de modification.

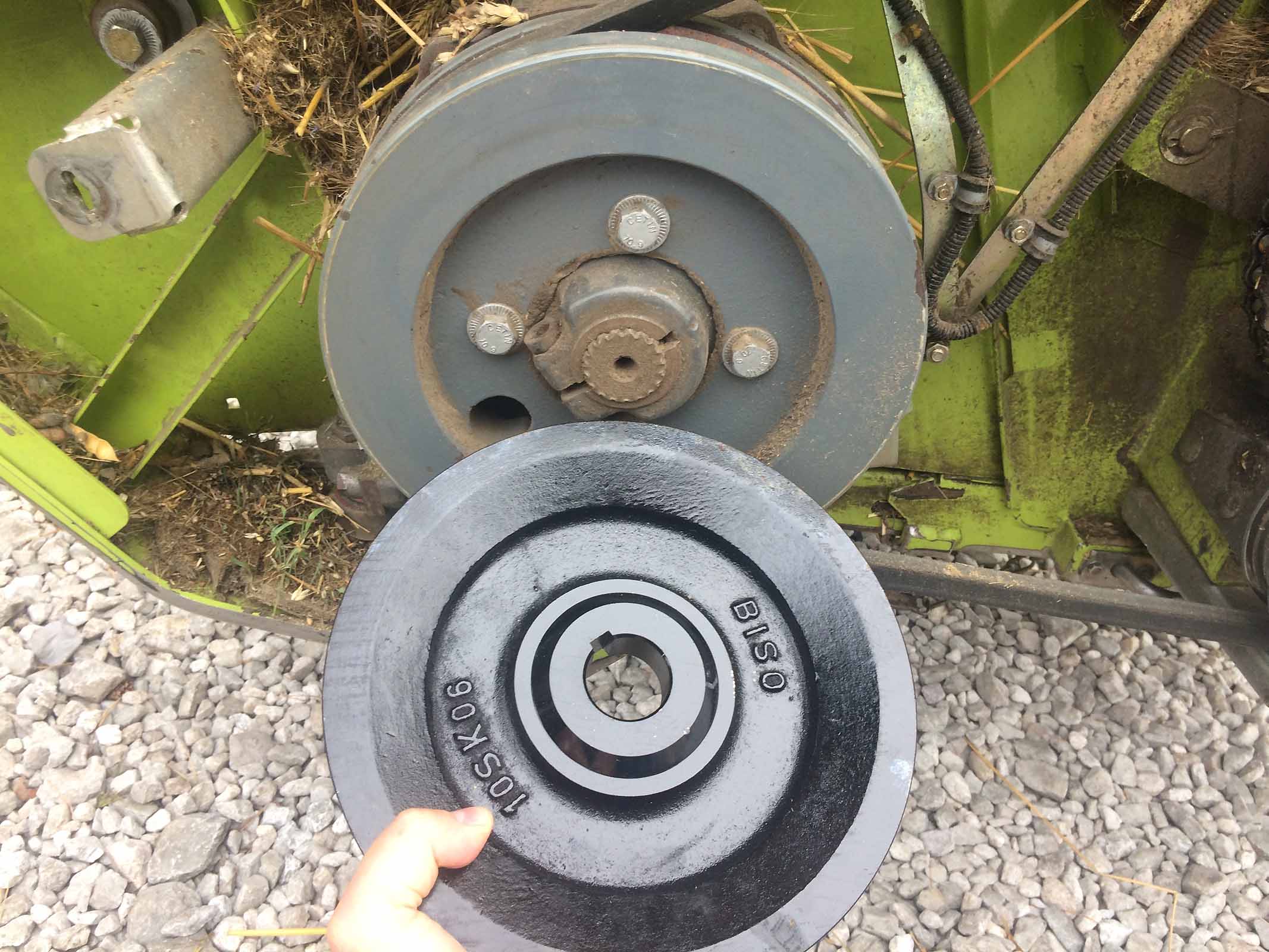

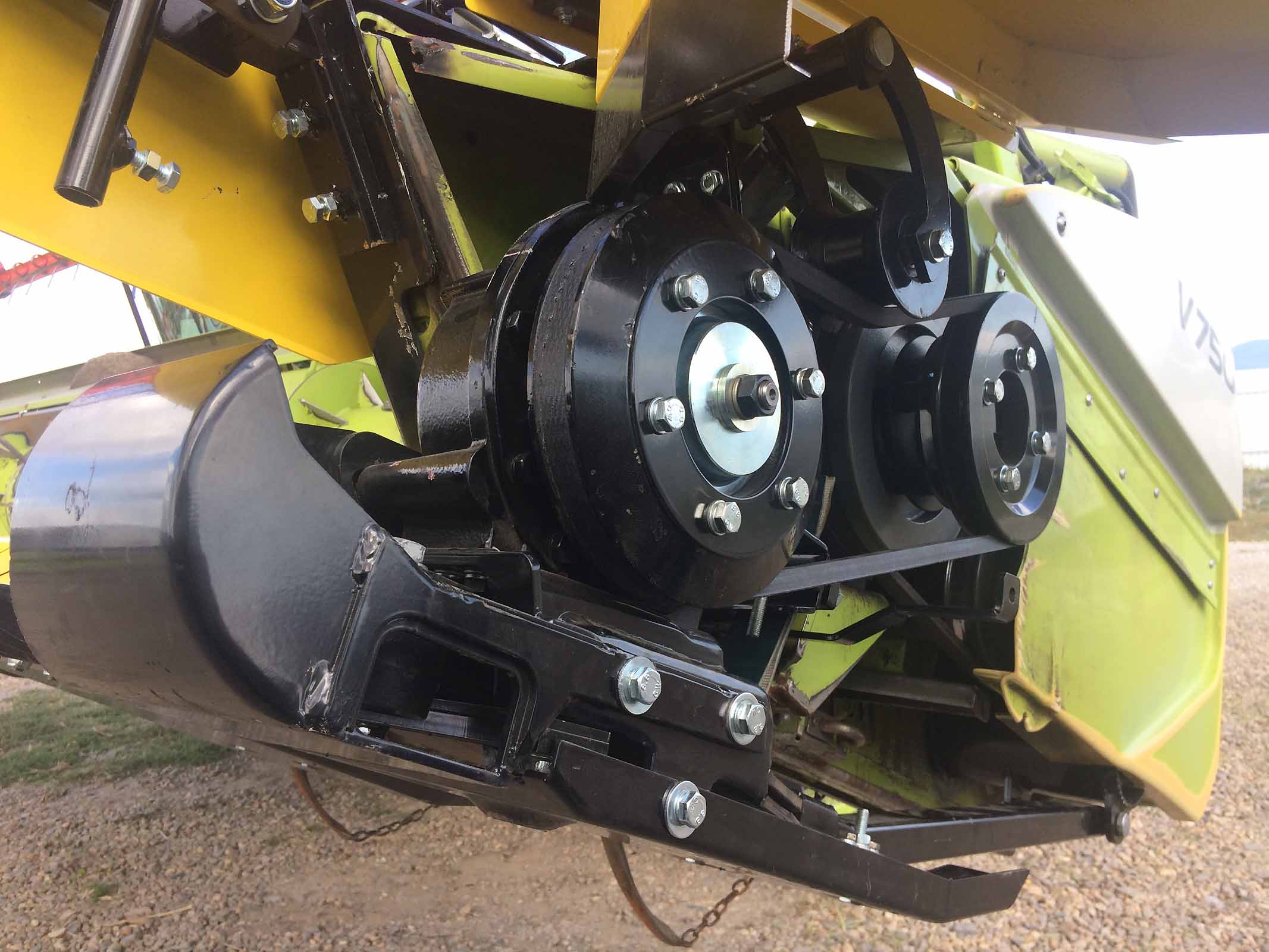

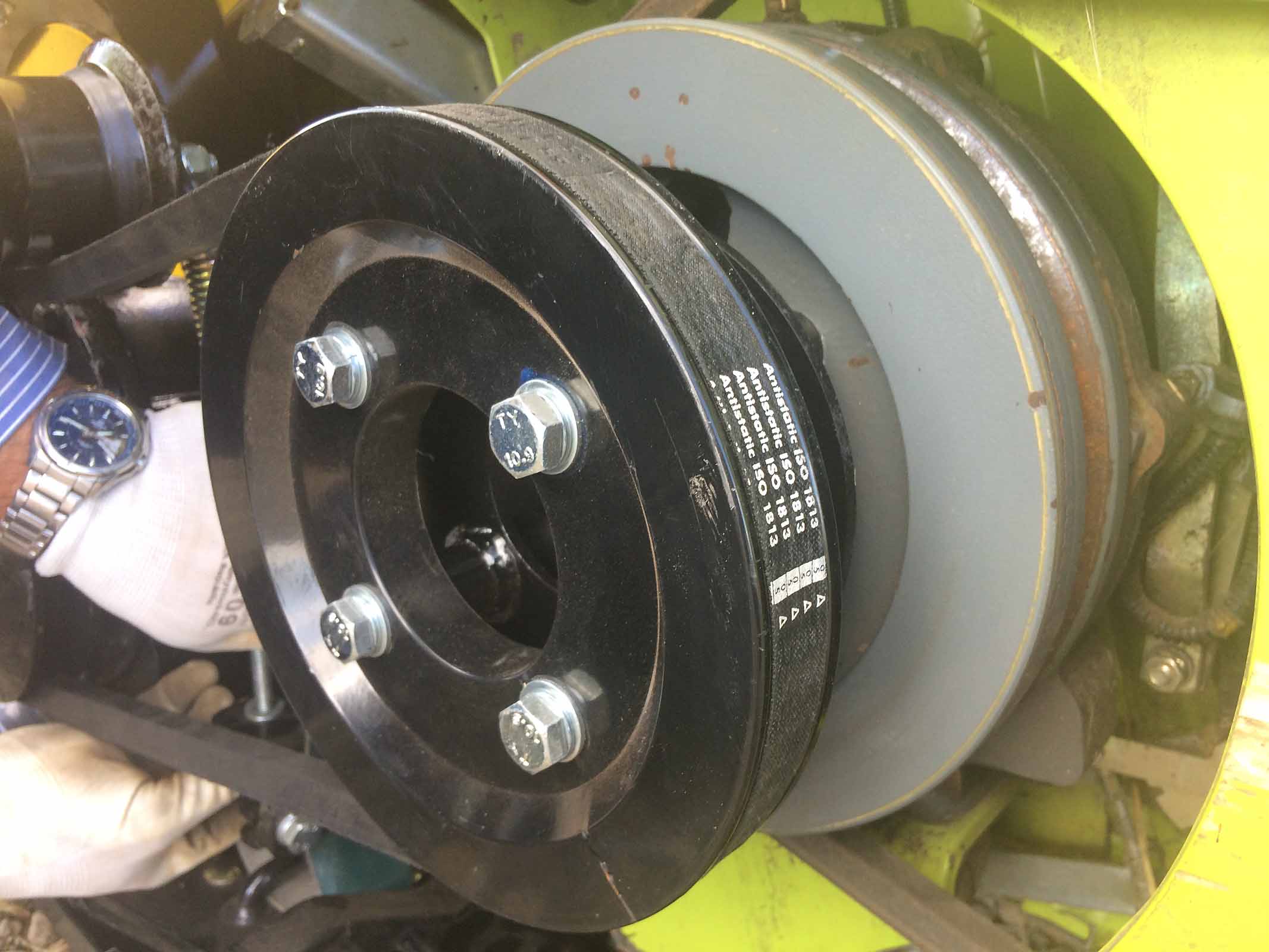

La poulie d'origine sur la boîte de transmission CLAAS et la poulie BISO du kit.
Les chauffeurs de moissonneuses-batteuses utilisent le module SojaFLEX comme l'adaptateur colza il y a quelques années.
La boîte de transmission de la lame a son propre patin avec un bras plus solide.
Une photographie sur le côté droit. L'angle de barre de coupe (angle des doigts doubles) est très important pour un travail correct.

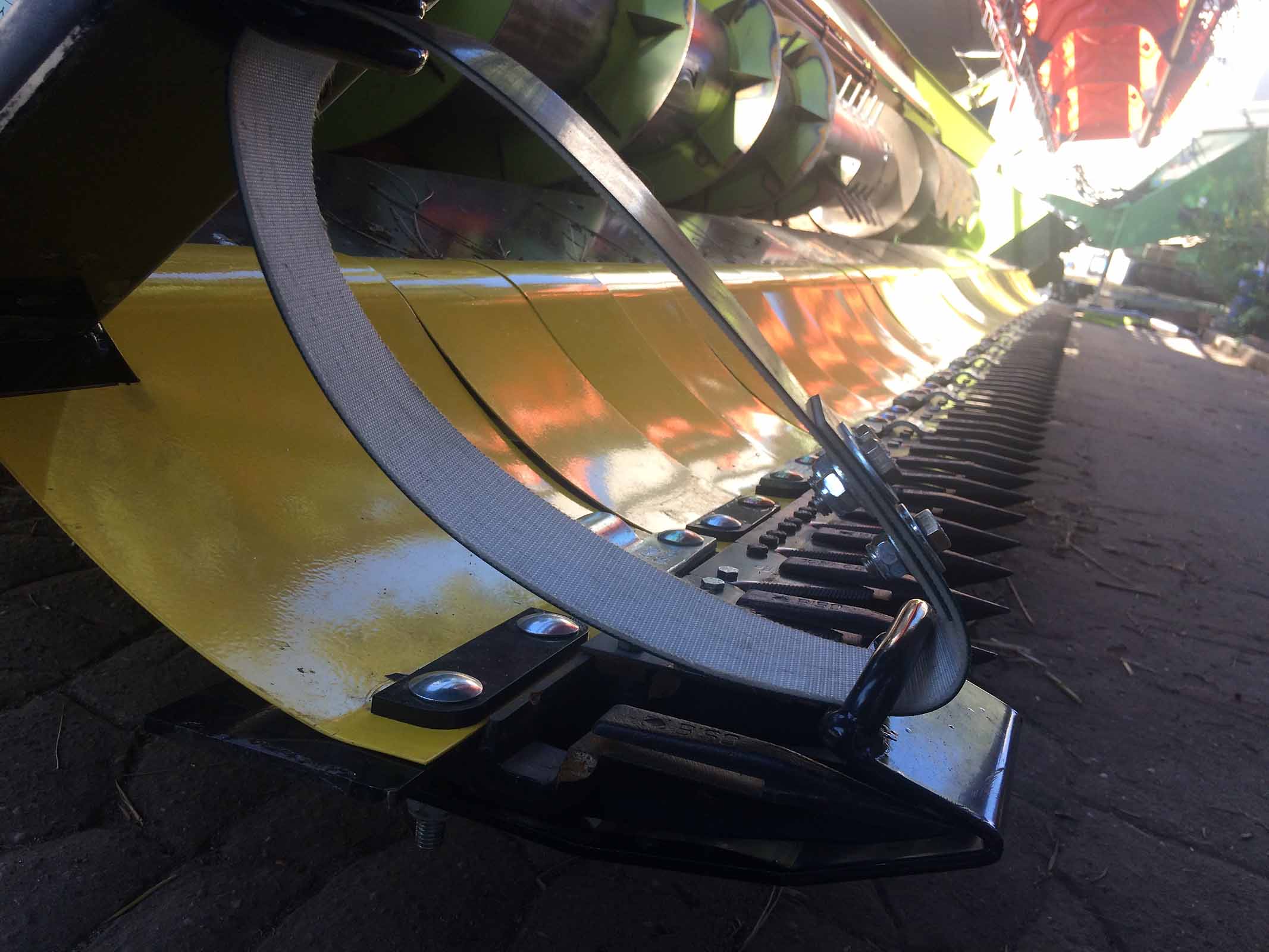

Les deux derniers doigts doubles du côté droit sont protégés par un petit œil antidérapant pour l'attelage de la courroie. La courroie limite le mouvement maximum de la barre de coupe. Presque la même chose est sur le côté gauche.

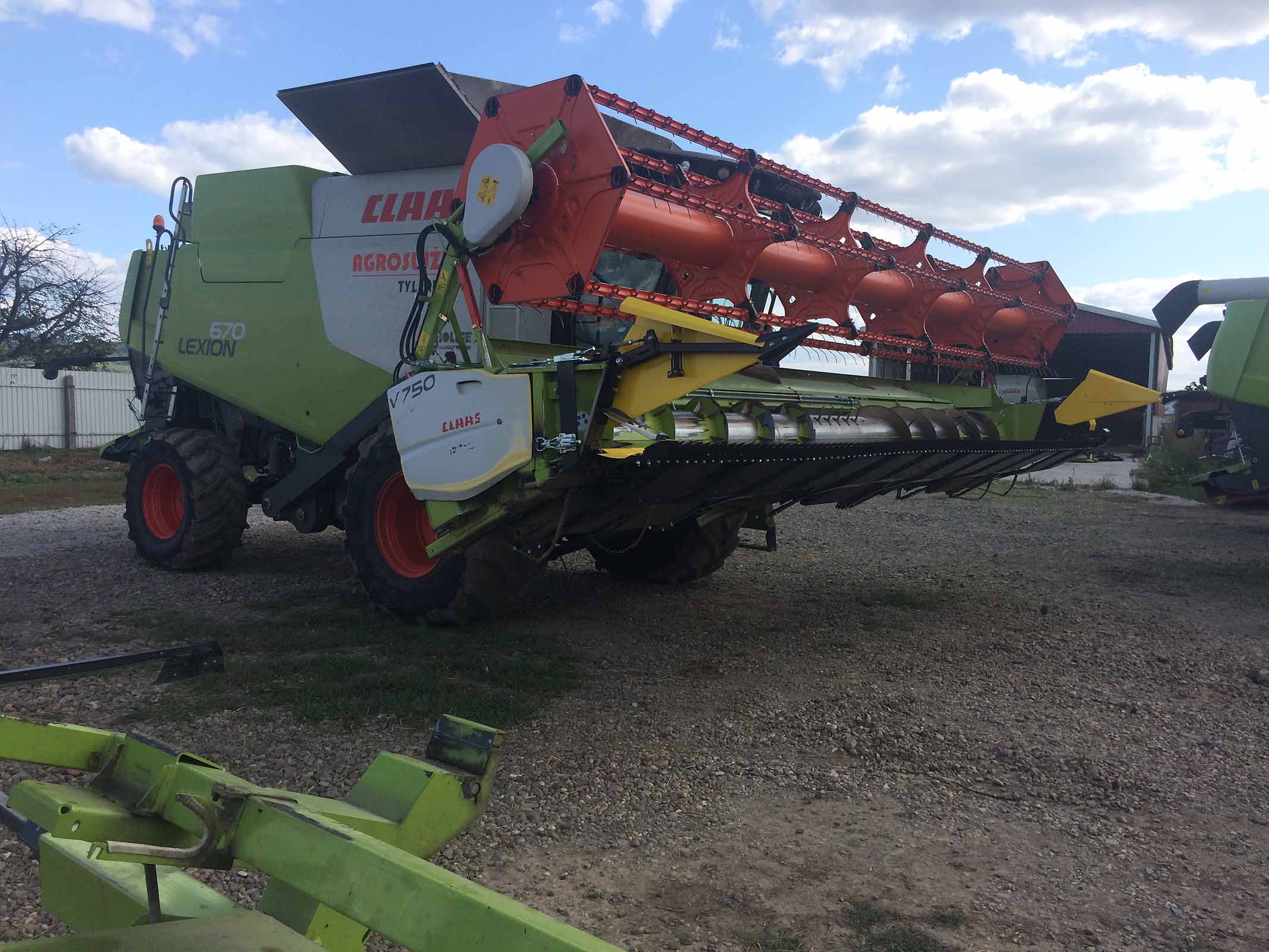

Le module SojaFLEX déjà monté sur la coupe de la moissonneuse-batteuse. Dans l'image, vous pouvez voir la position contre la vis sans fin.

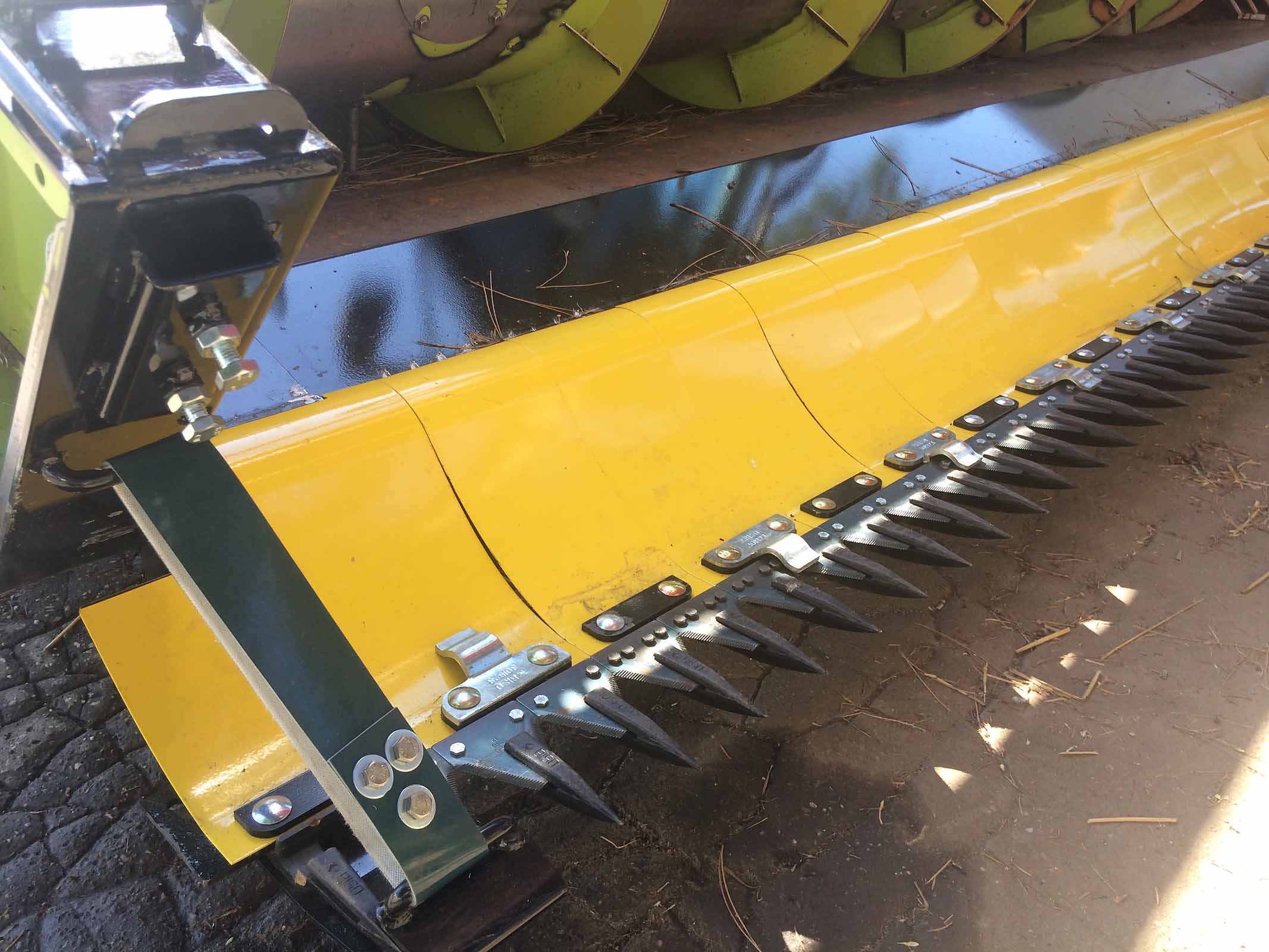

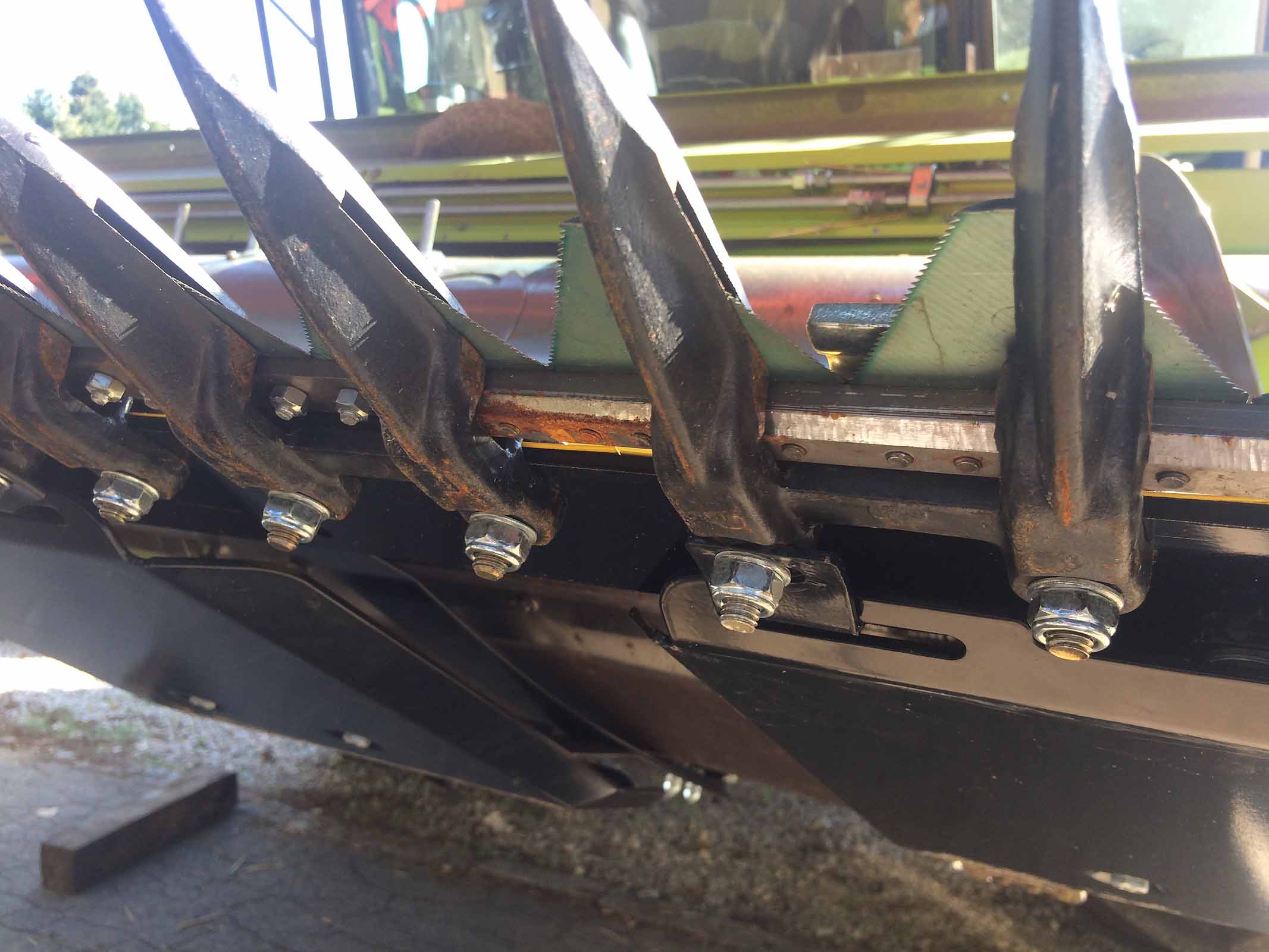

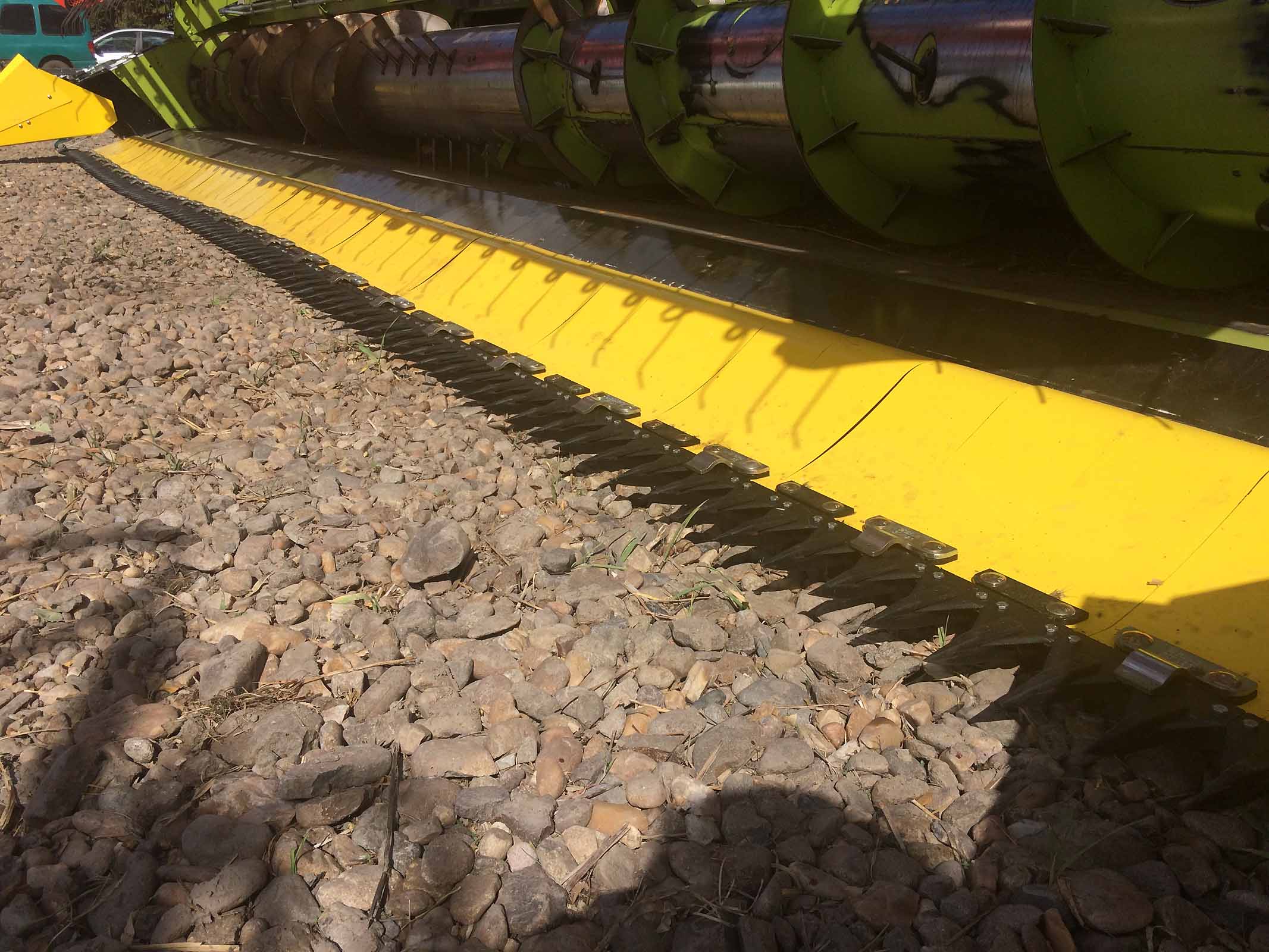

Les plaques jaunes sont en acier flexible. Sur cet appareil, nous avons des doigts doubles et les couteaux BISO standard. La même solution que nous utilisons sur les coupes BISO.

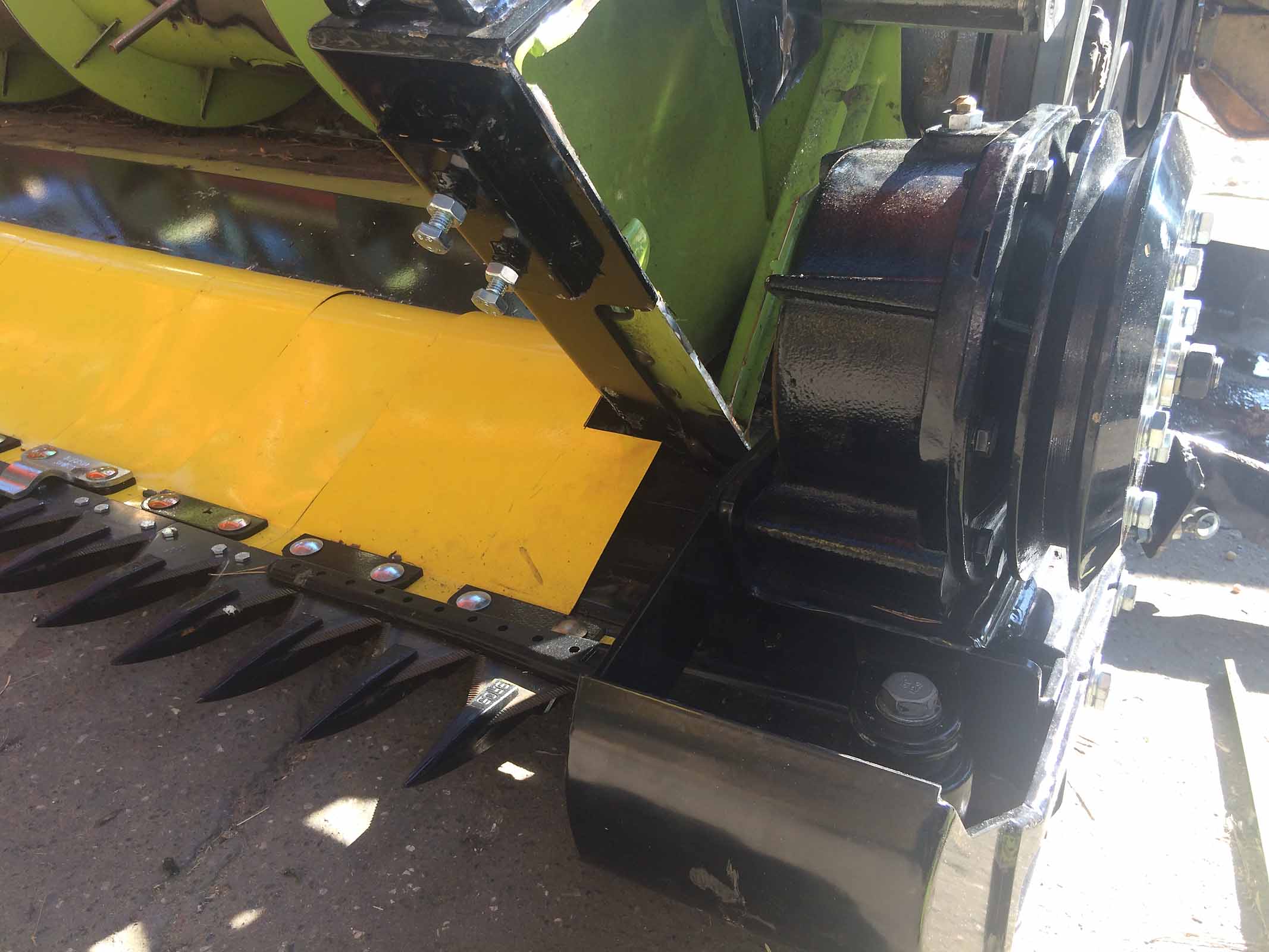

La position de la boîte de transmission sur le côté gauche.

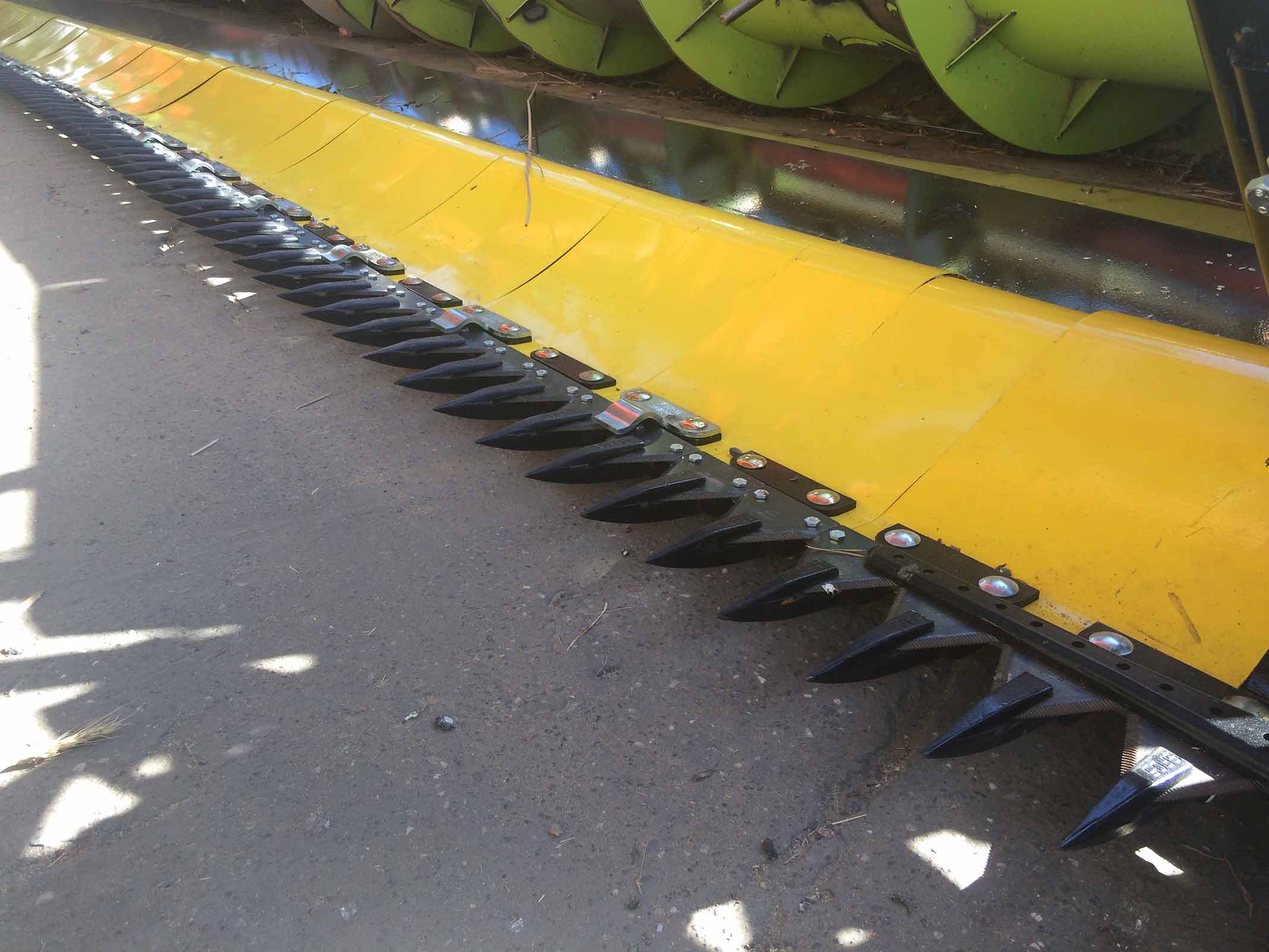

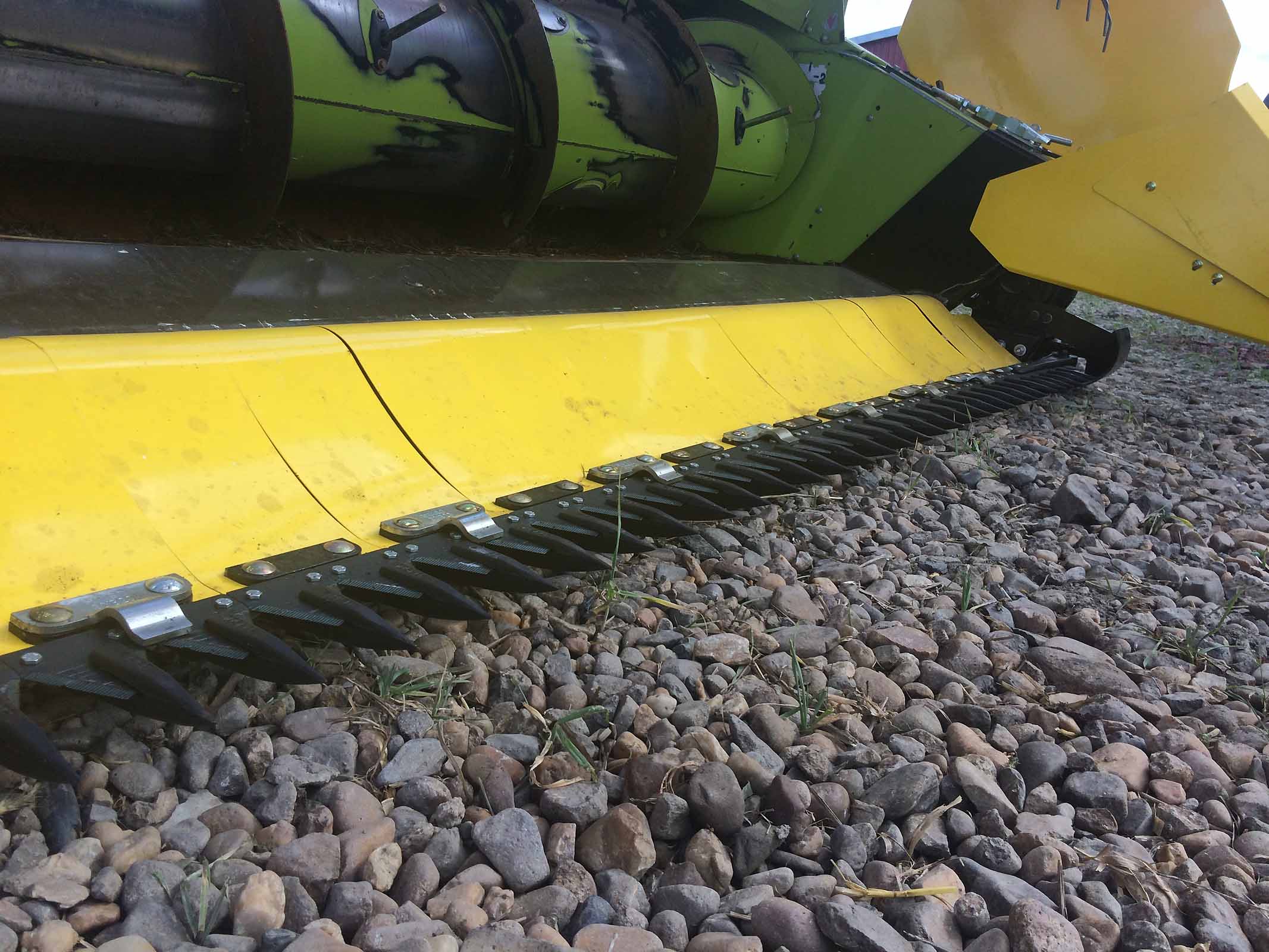

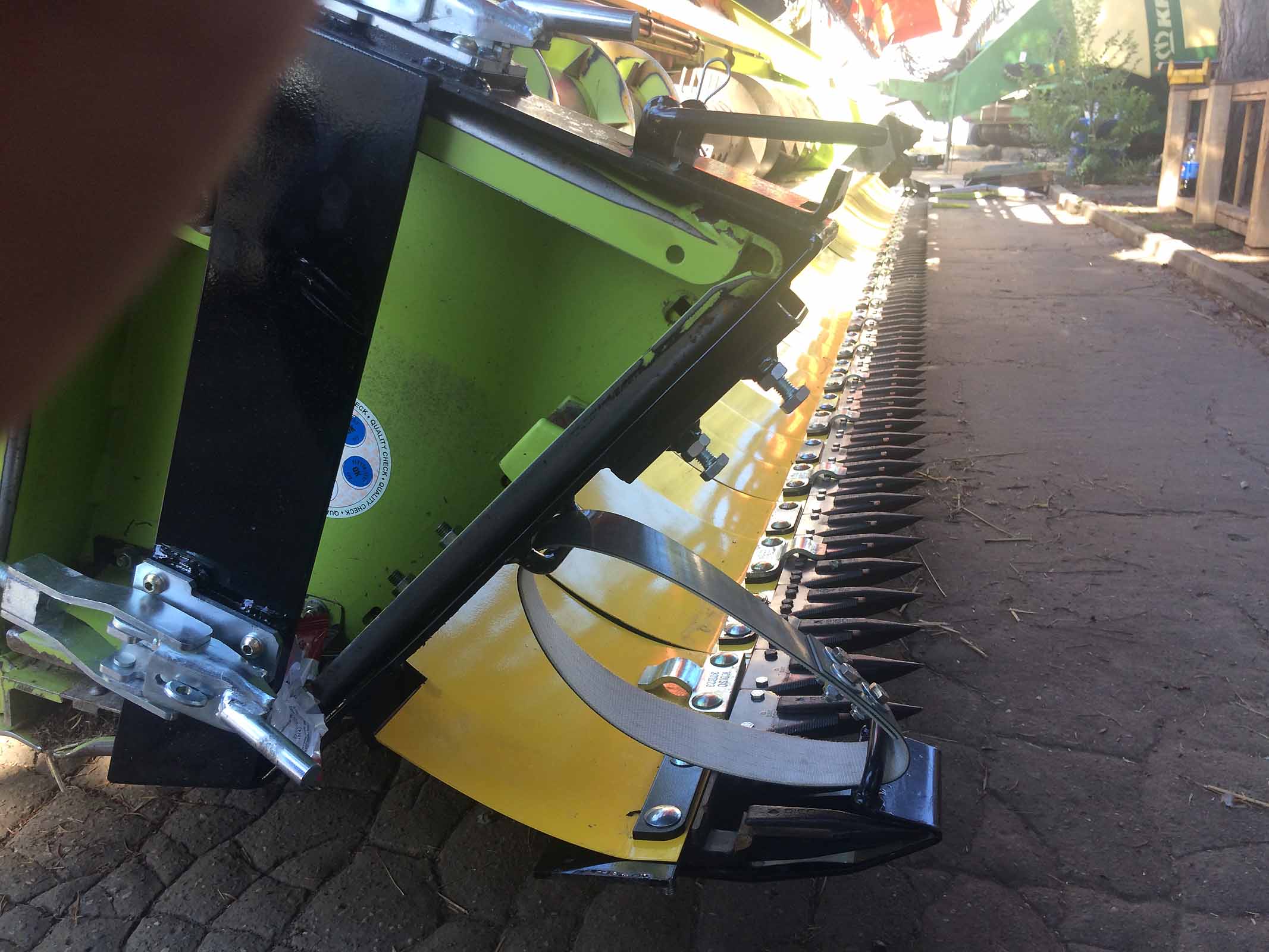

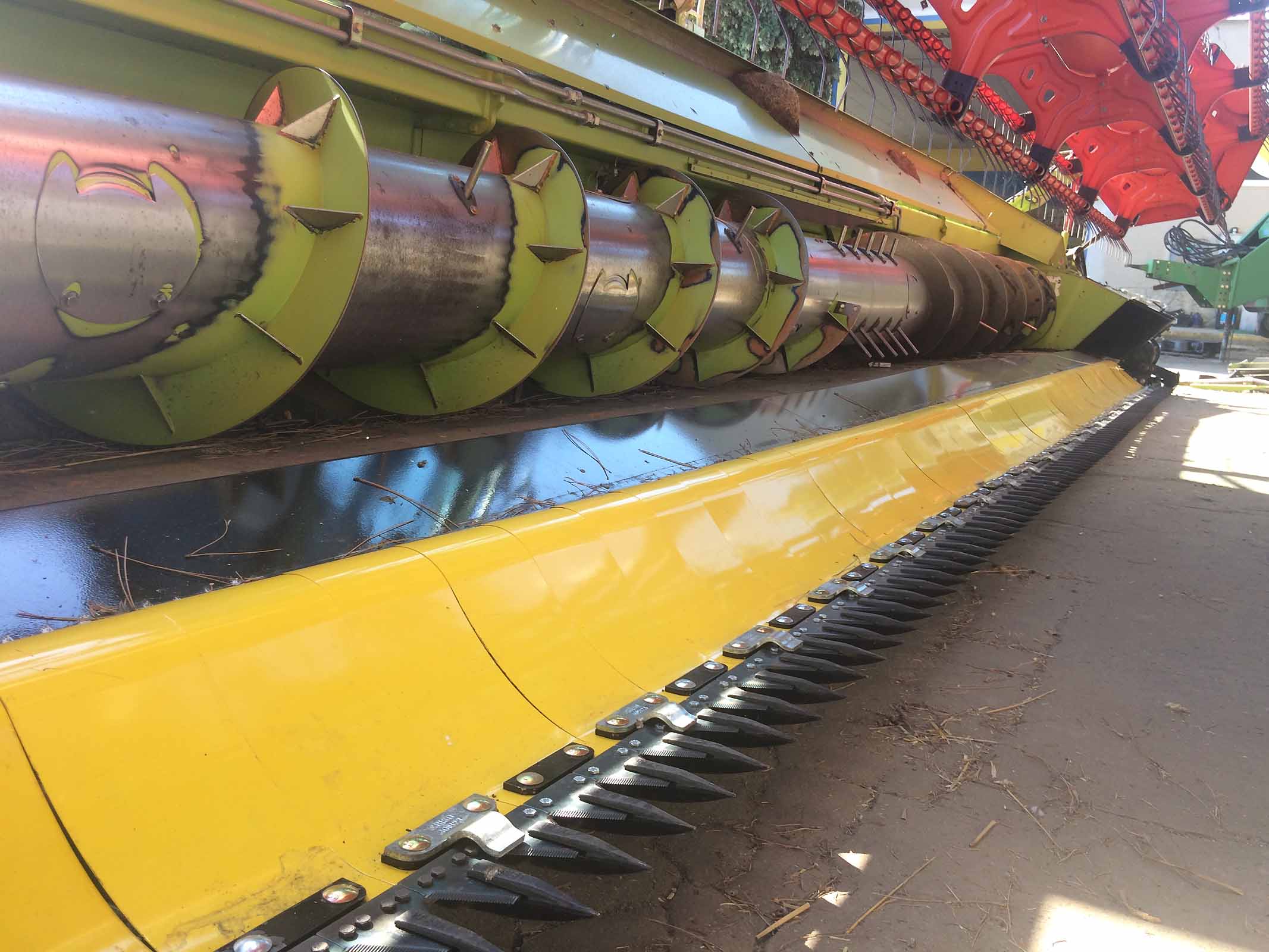

La barre de coupe du module SojaFLEX. La barre de coupe CLAAS d'origine est cachée derrière le module.
Dans cette photo, vous pouvez voir la position des couteaux BISO SojaFLEX et des couteaux CLAAS d'origine.

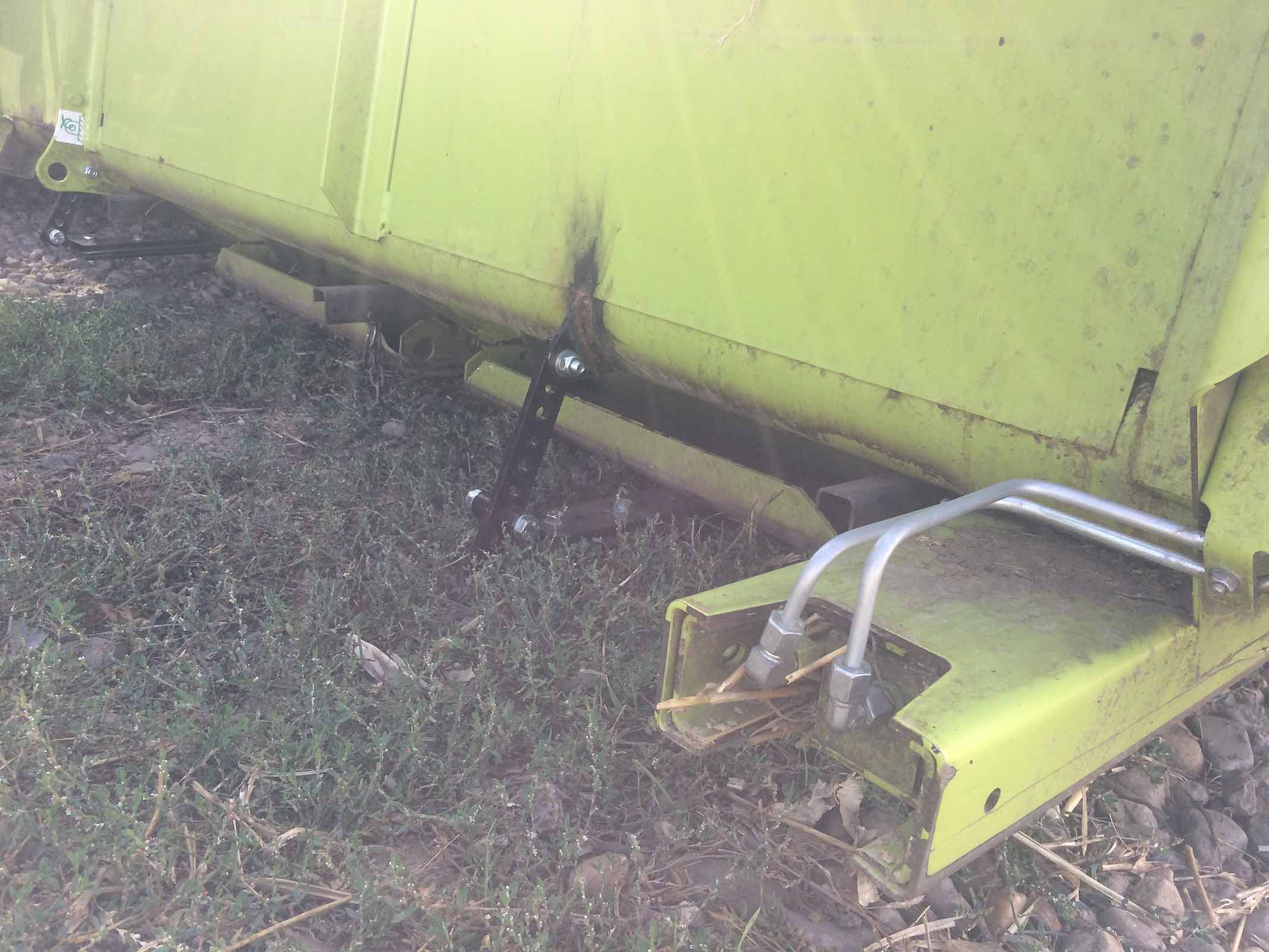

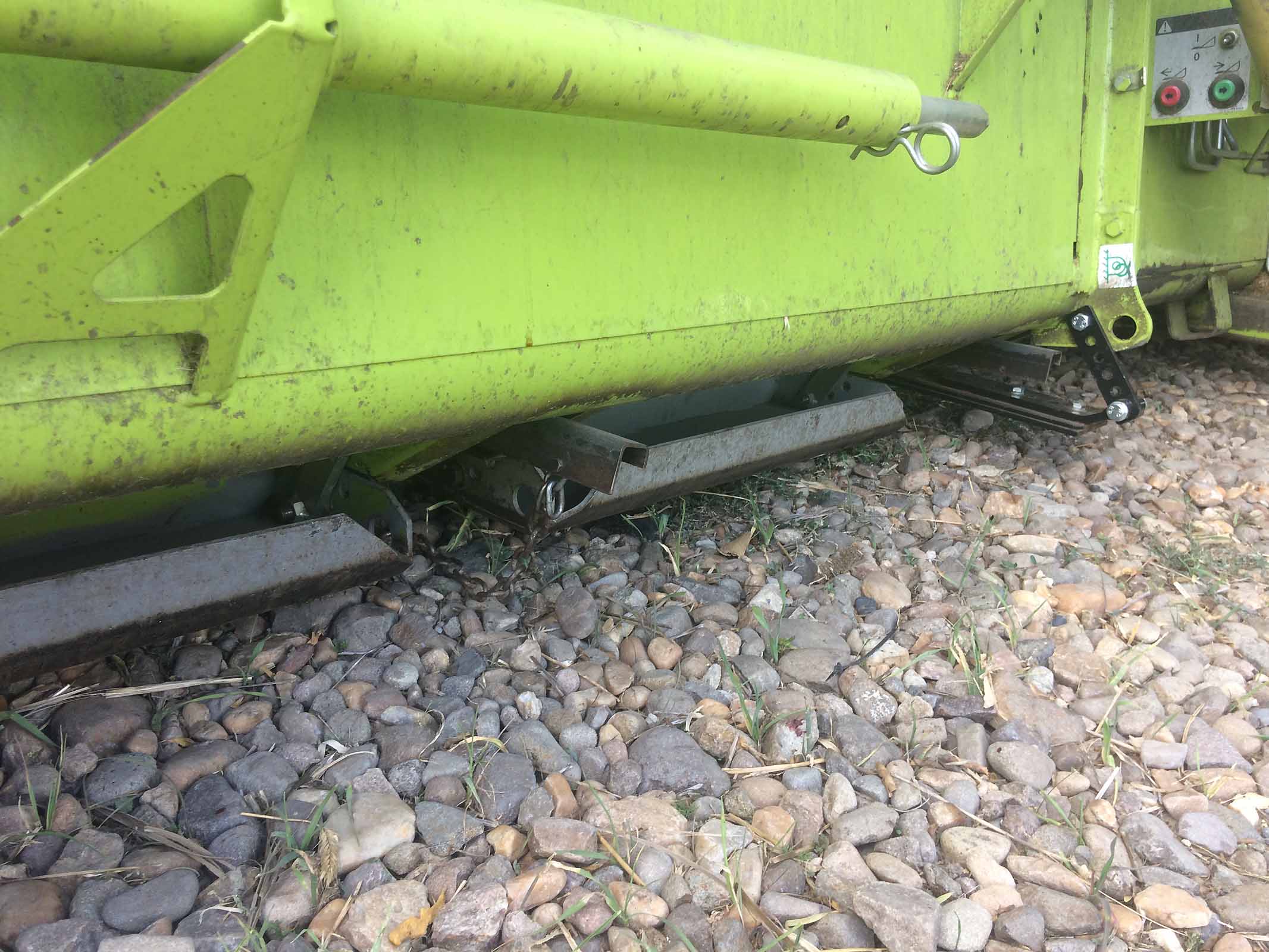

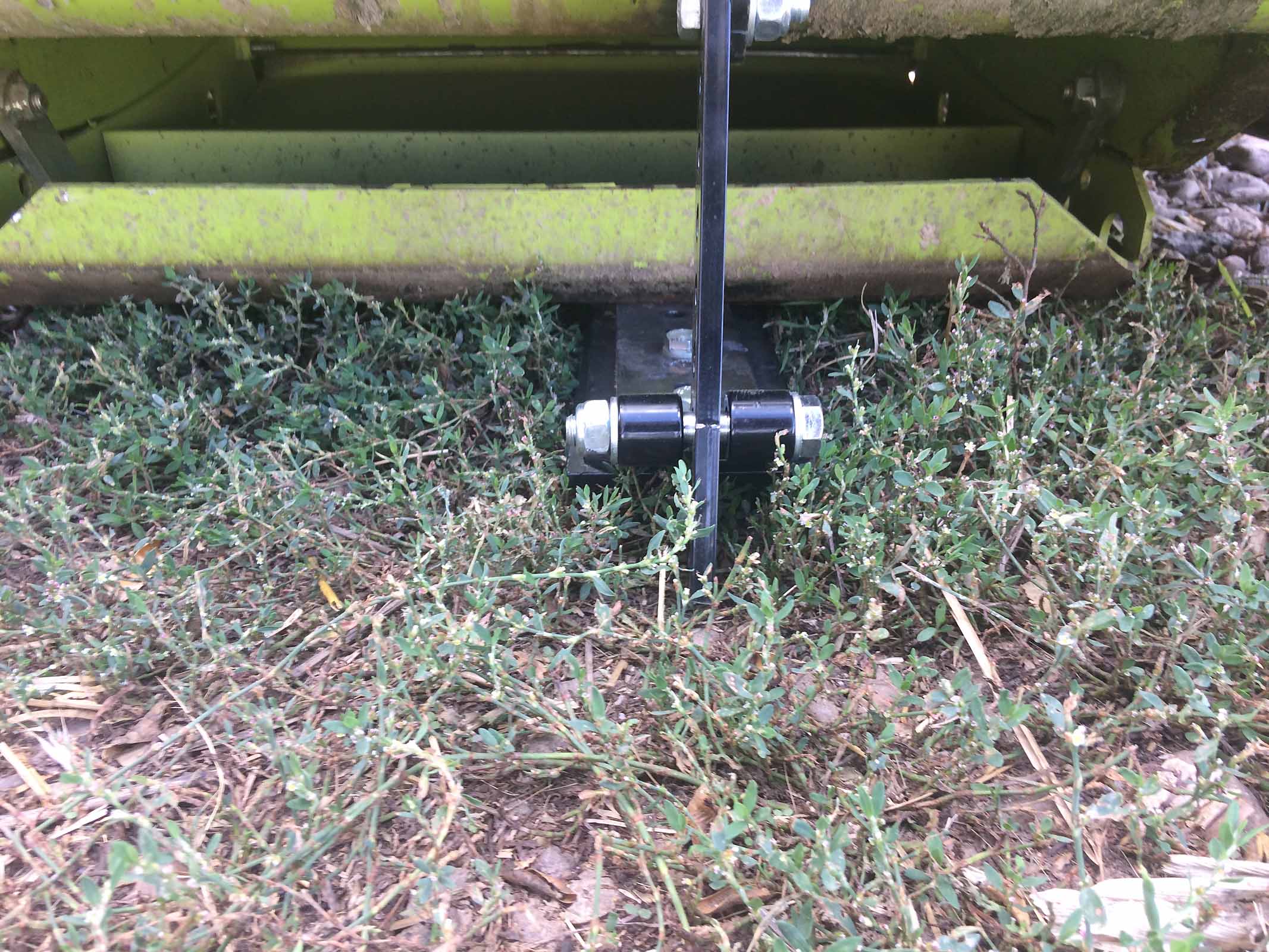

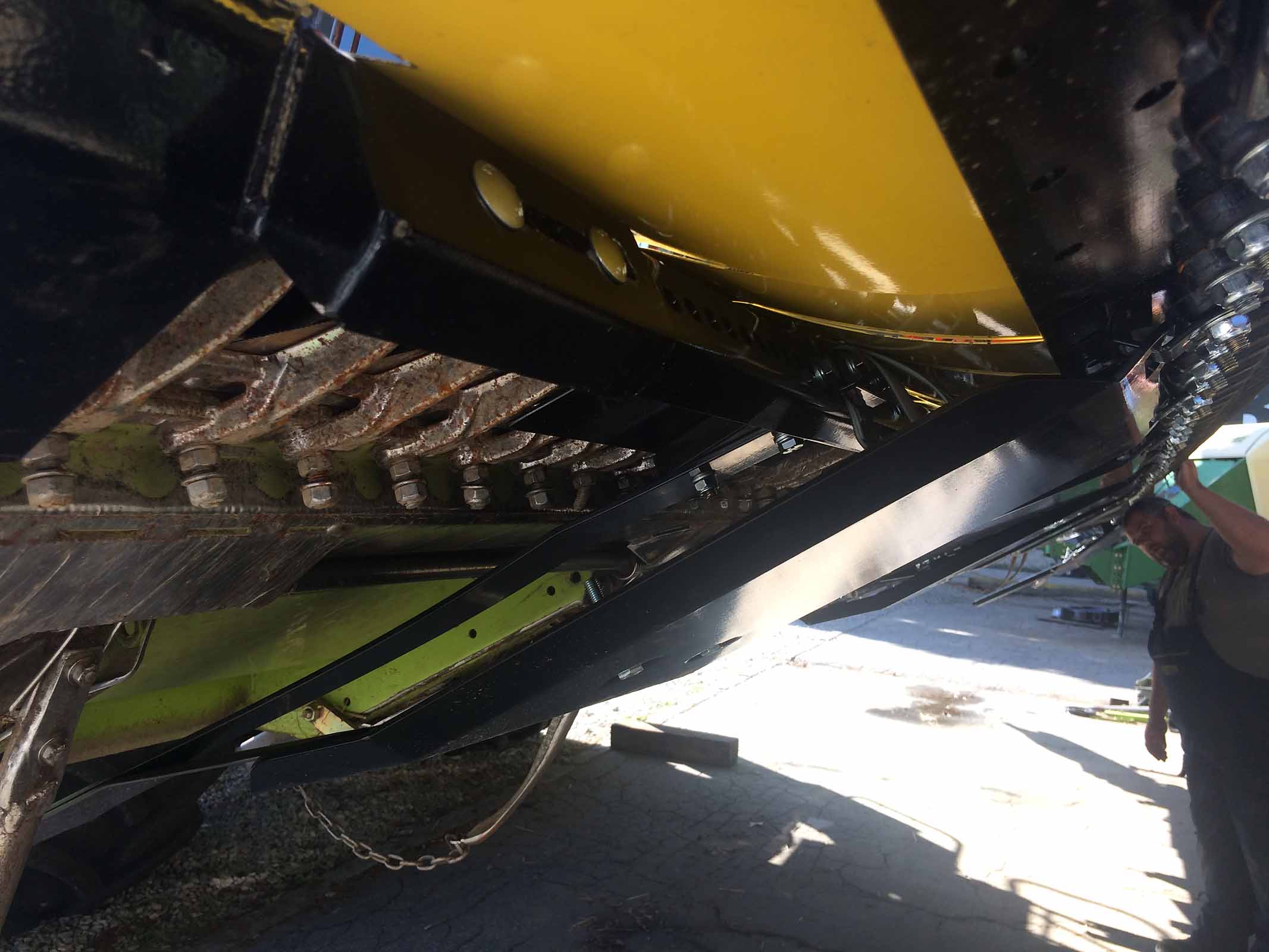

Les patins long du module SojaFLEX avec de longs bras sous le châssis de la coupe.

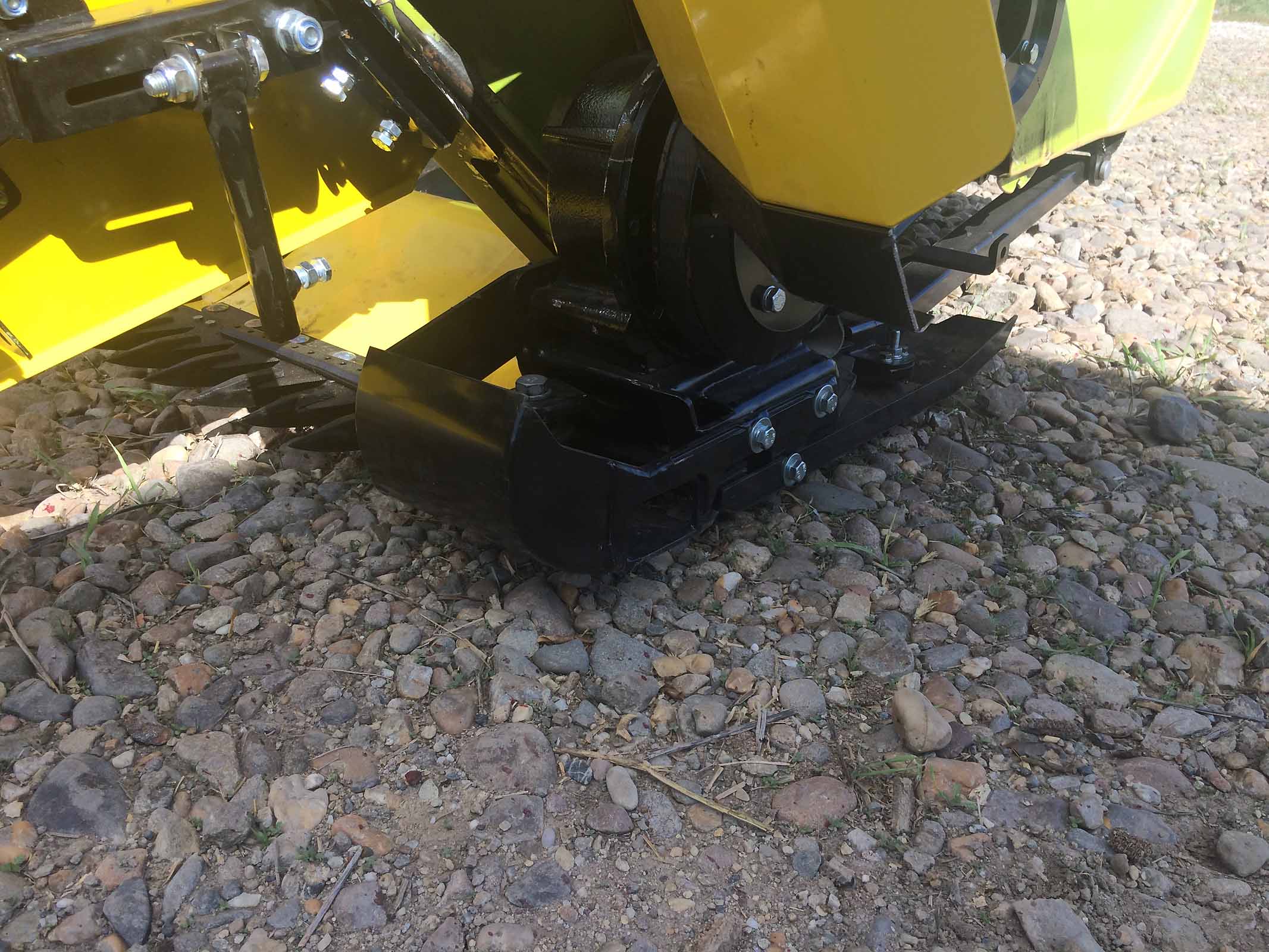

La conception du patin dans la zone de la tête de lame (côté gauche).

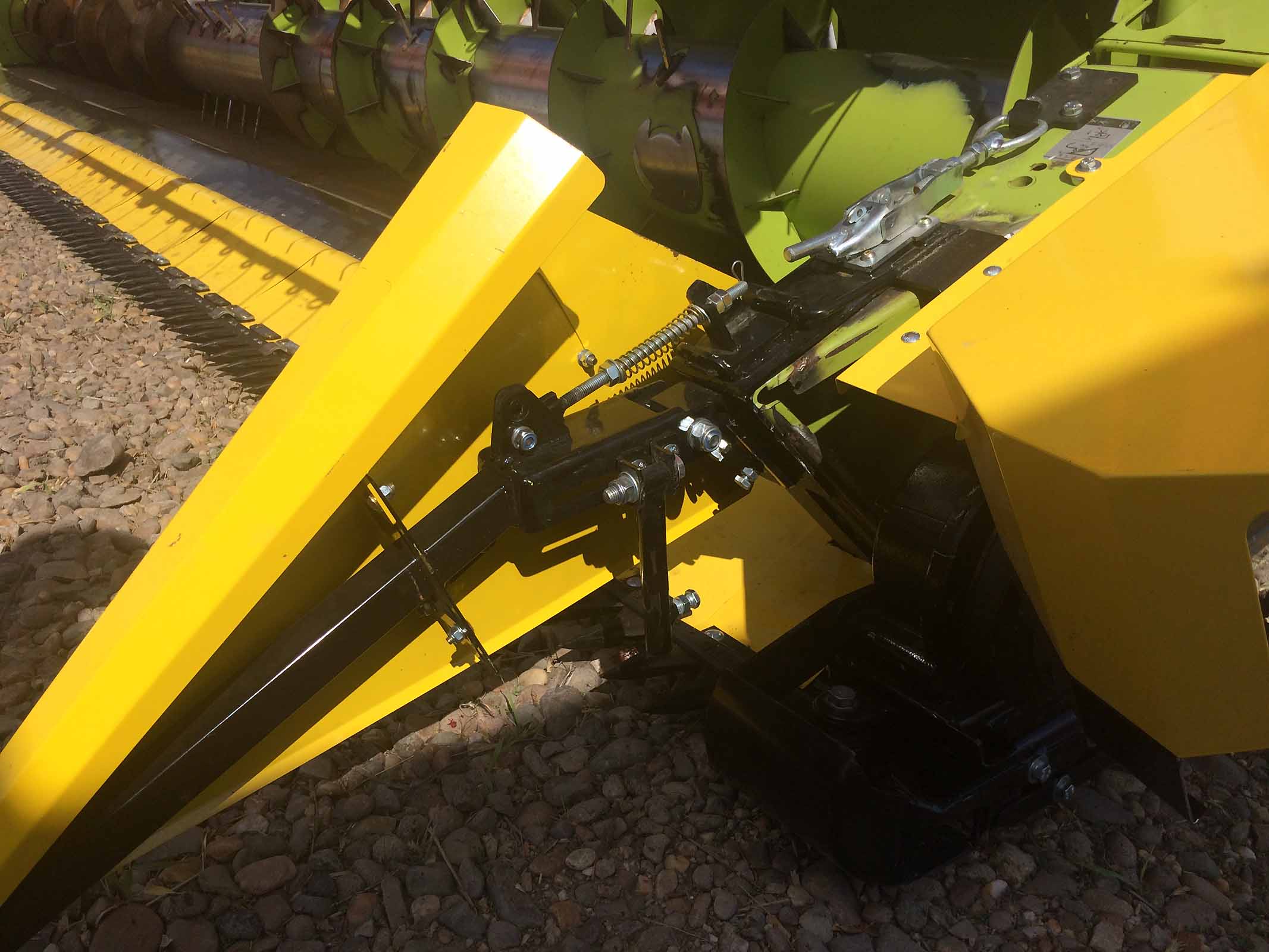

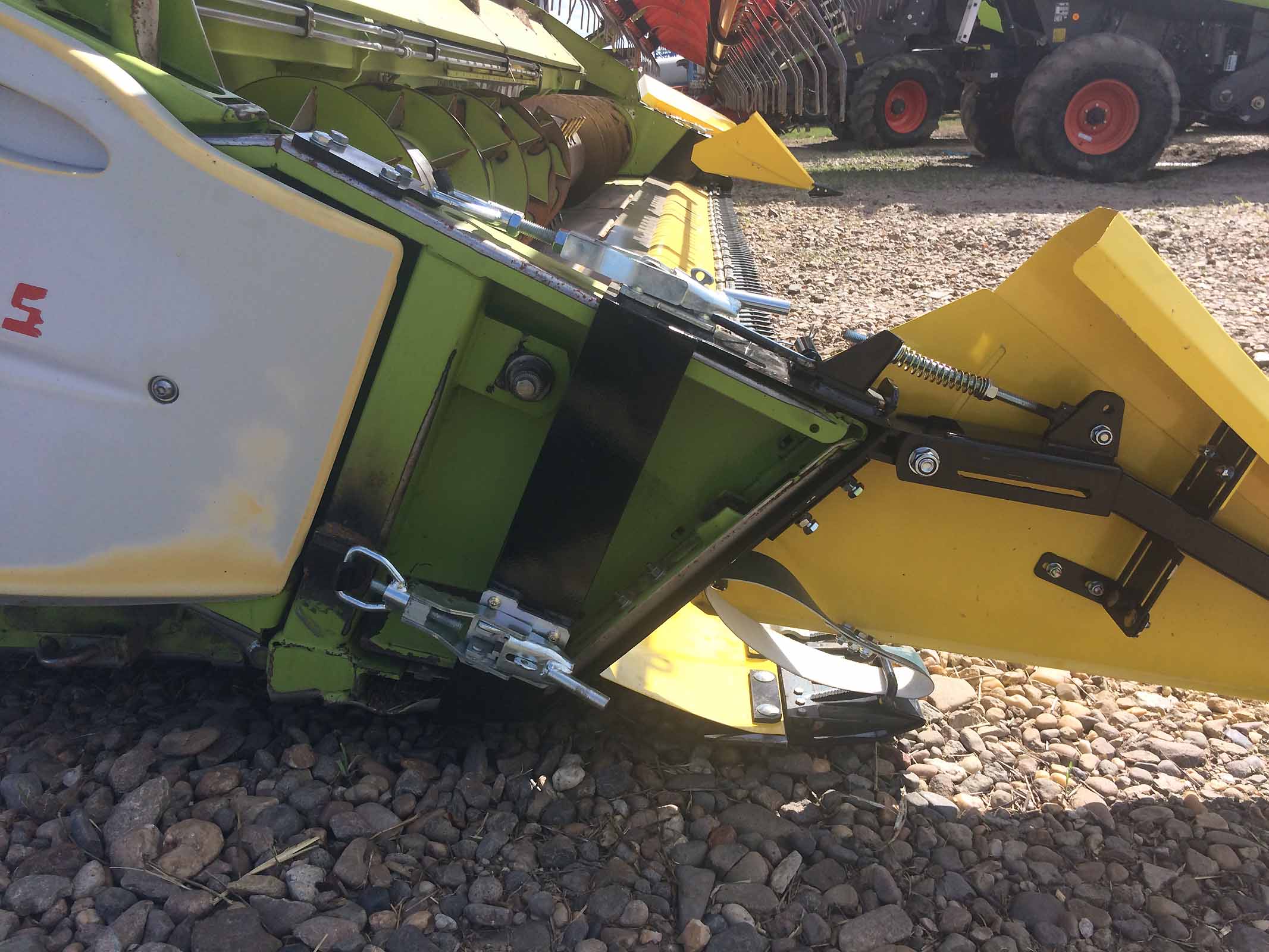

Et l'attelage arrière. Dans certains cas des petits yeux doivent être soudés sur le châssis. Nous pouvons ajuster l'angle des patins du module FLEX par ici.

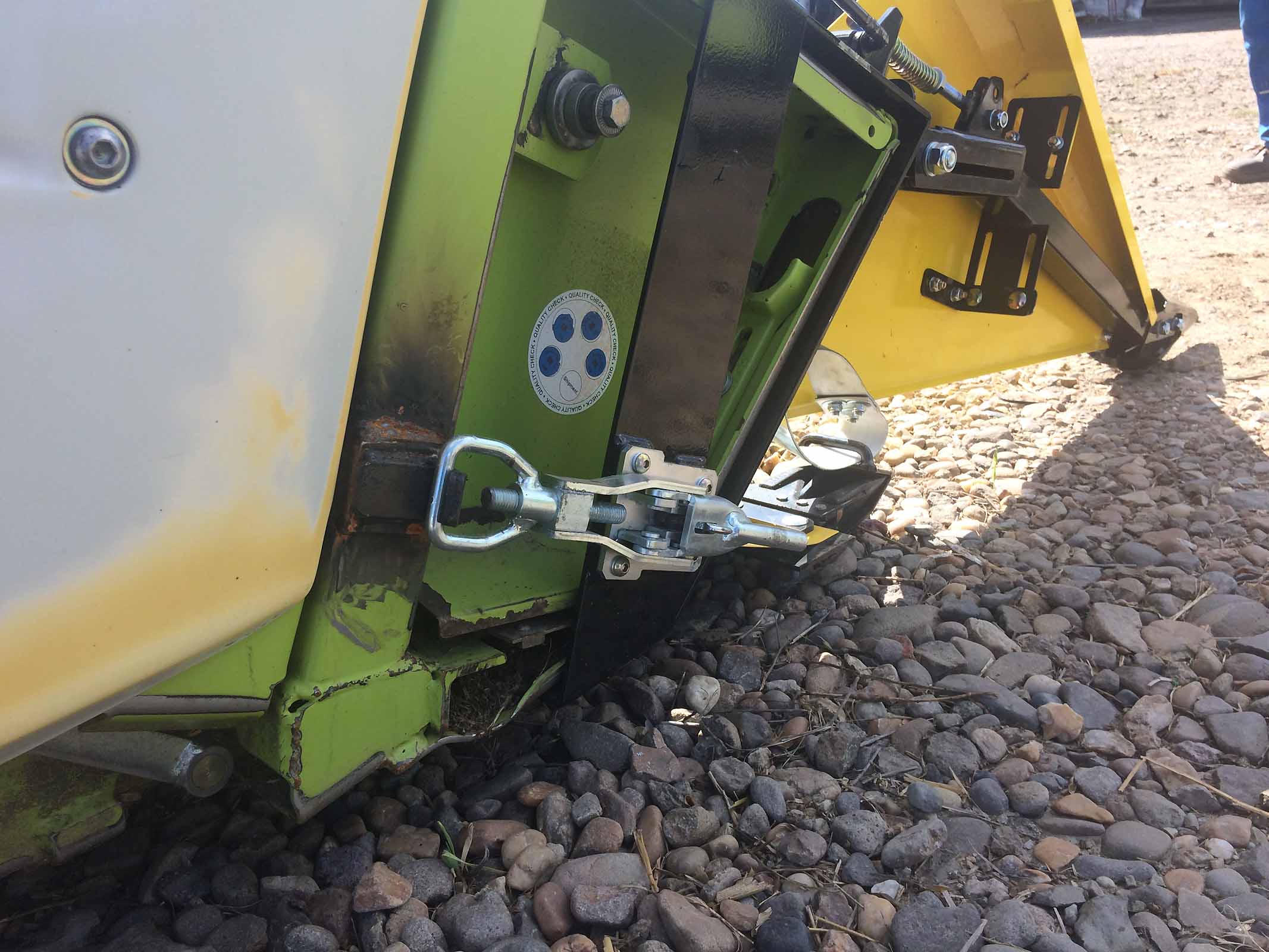

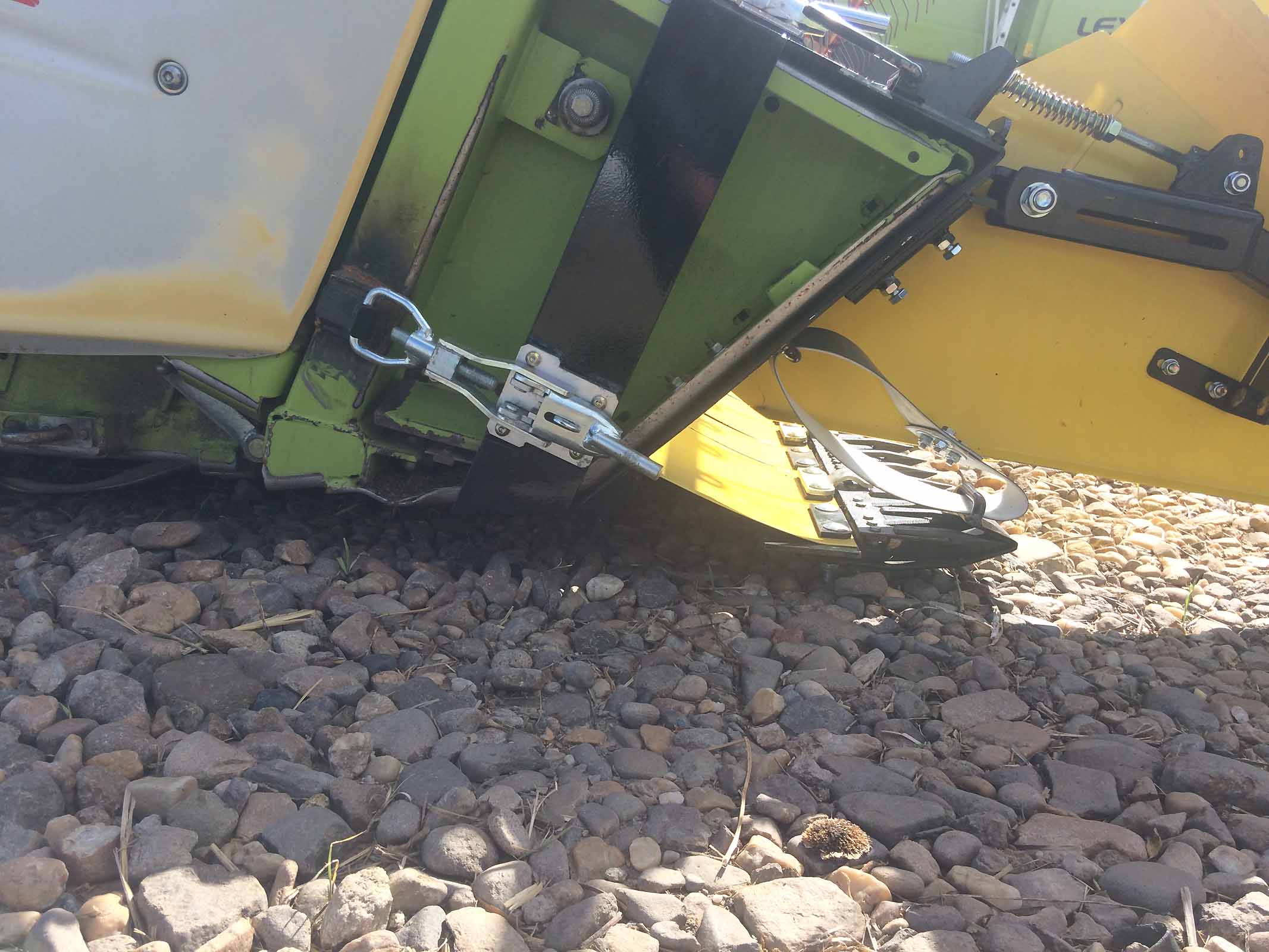

L'un des deux attaches rapides sur le côté droit du châssis.

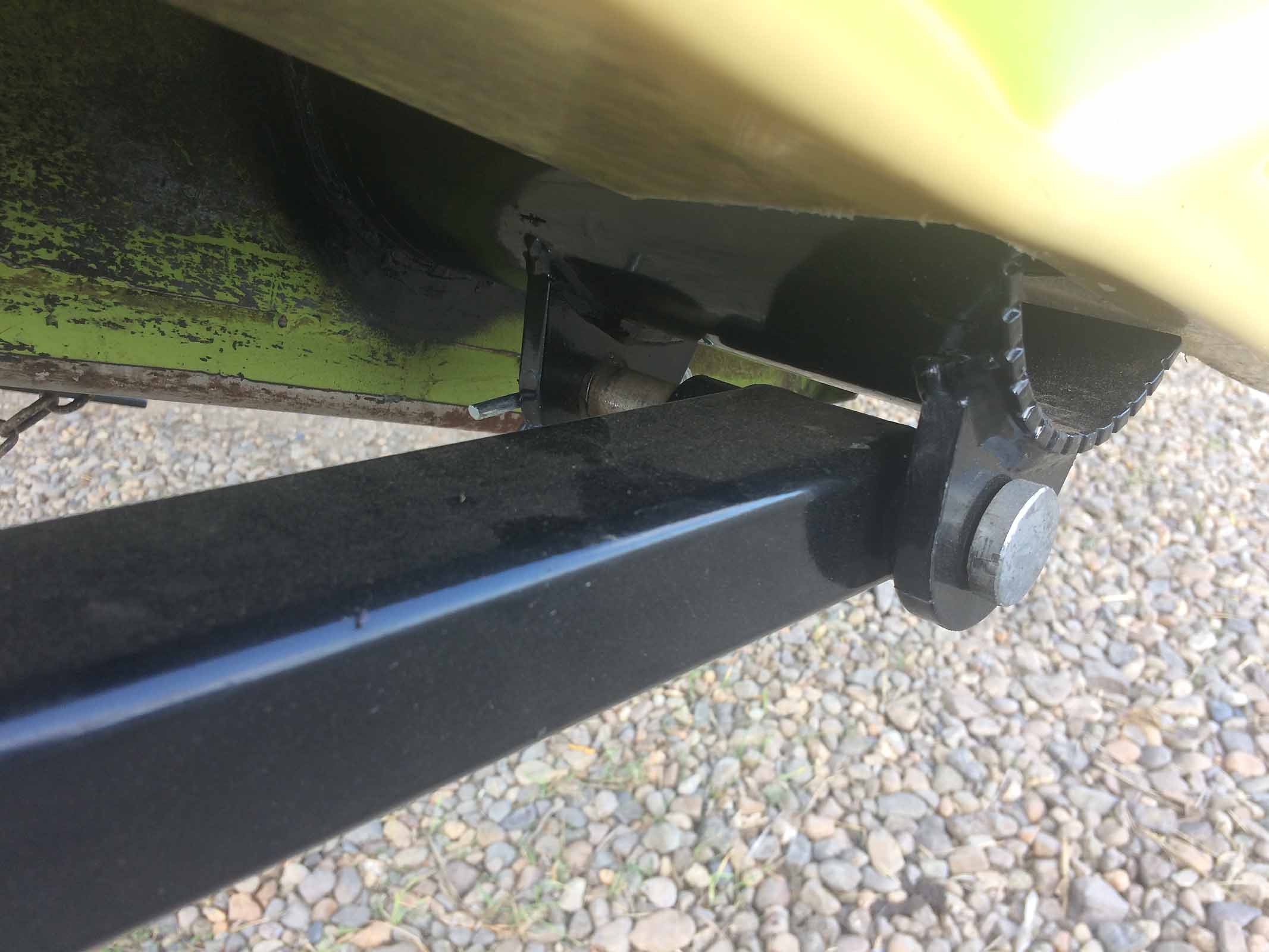

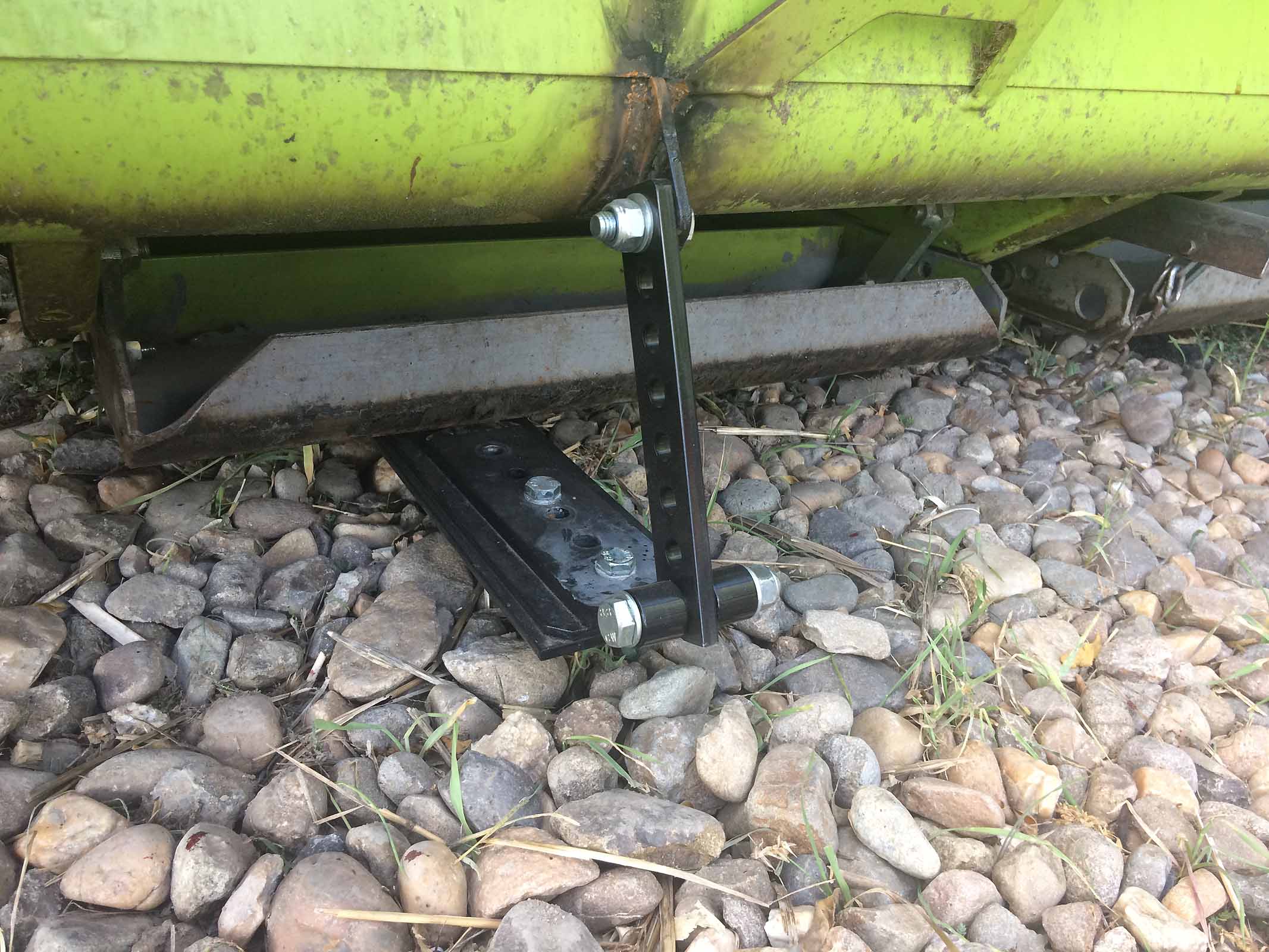

Un détail de l'attelage arrière et la position du bras sous la plateforme de la coupe.

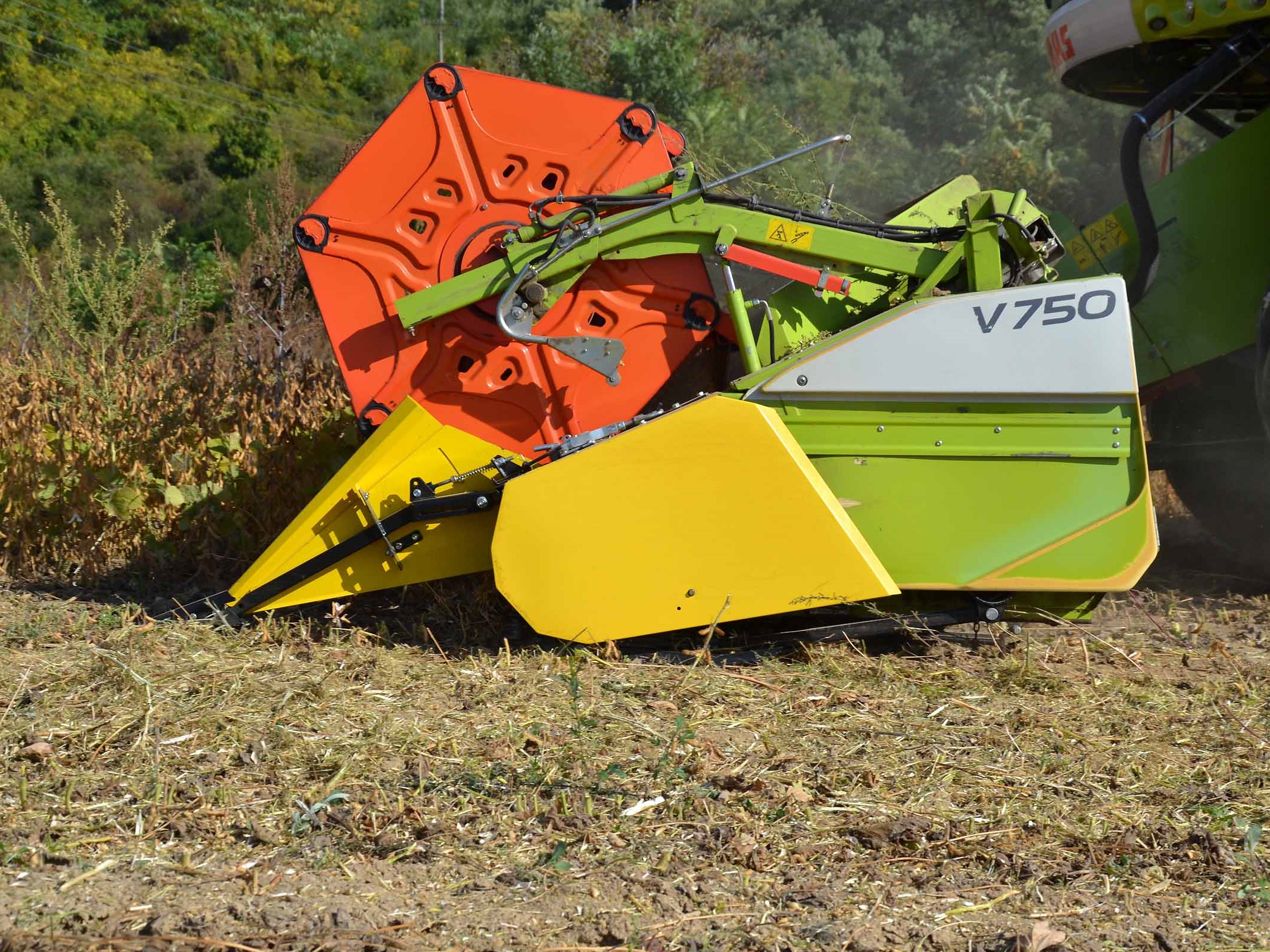

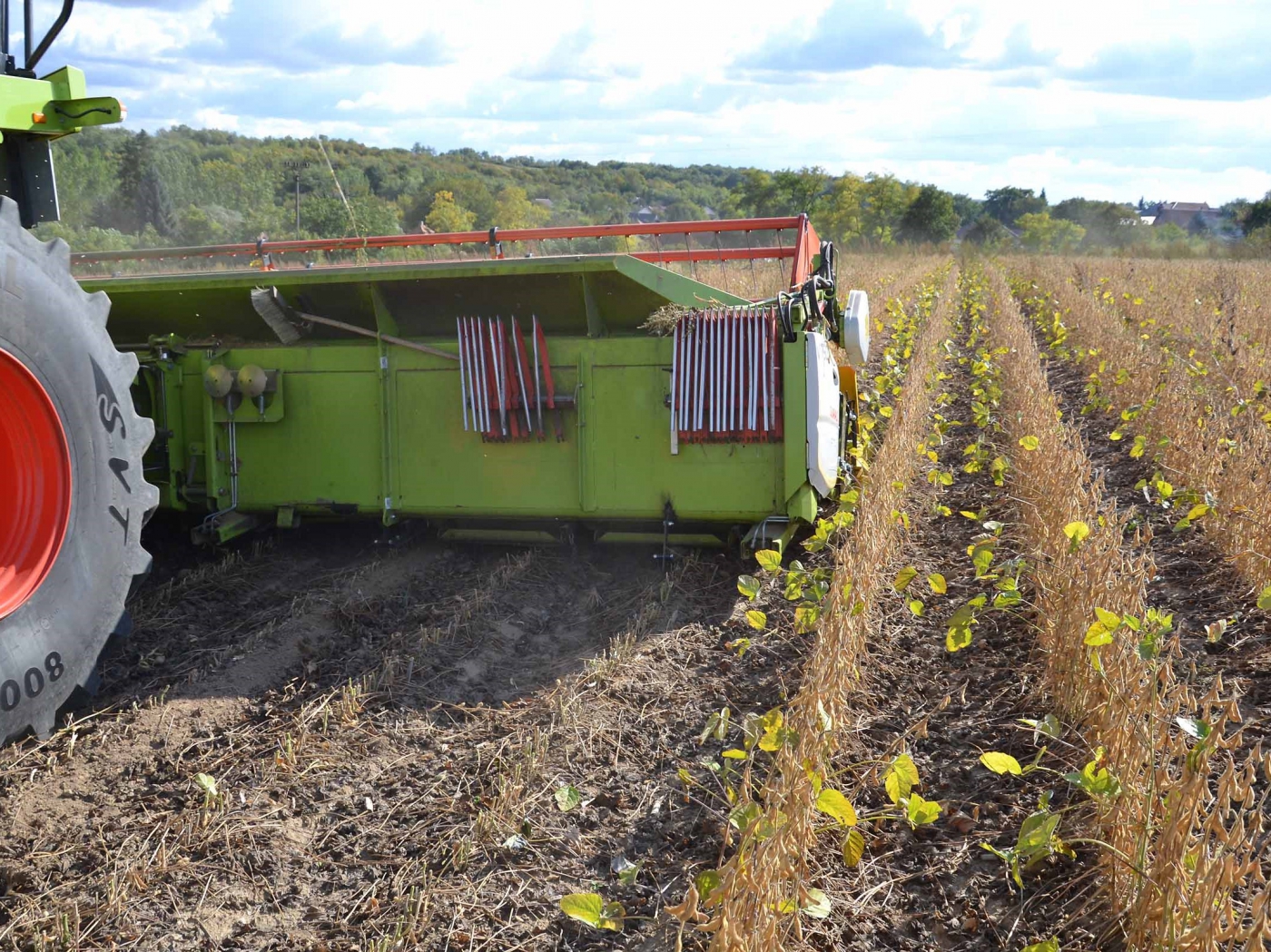

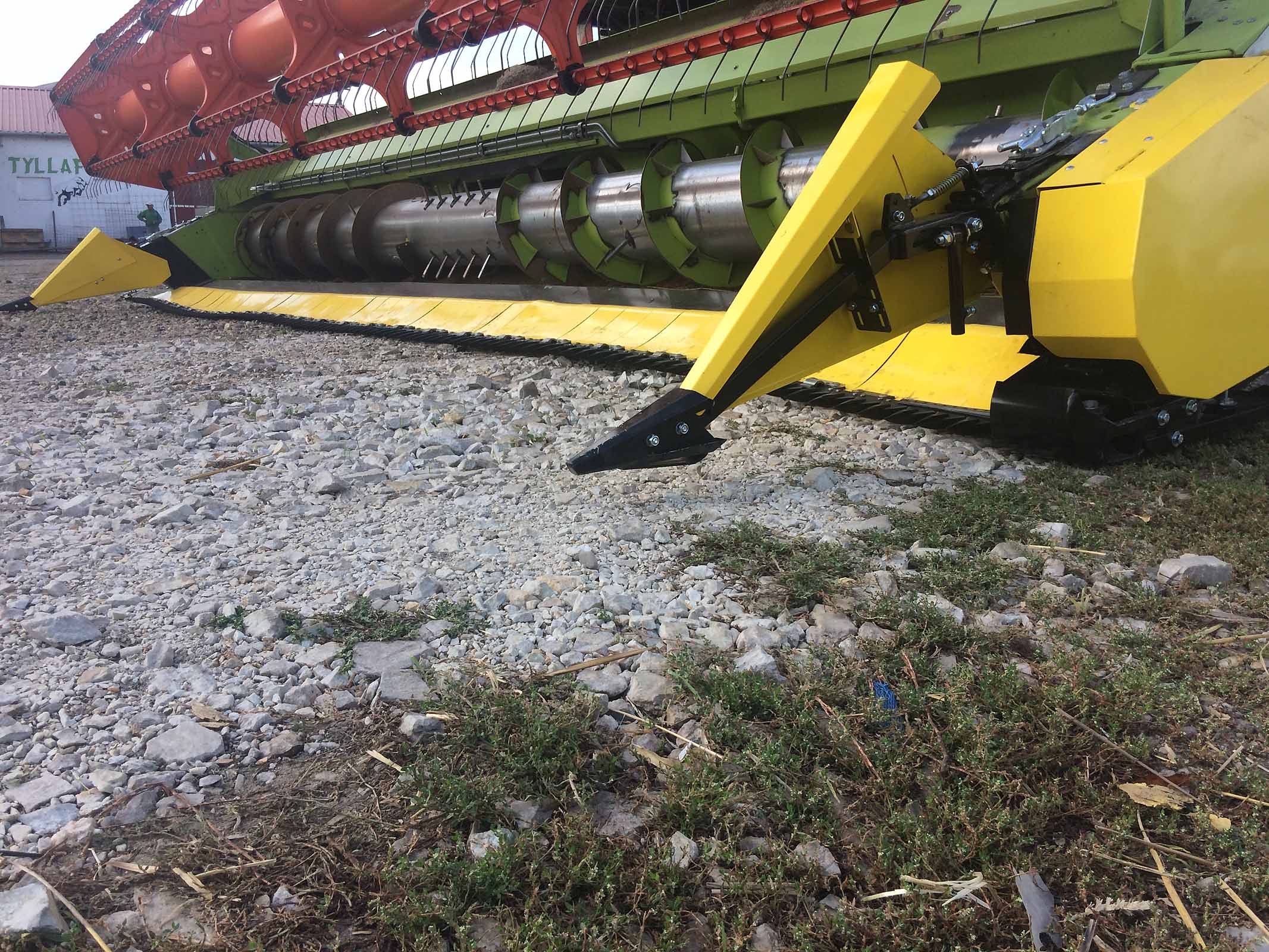

Un regard du côté droit. La longue barre du diviseur est supprimée sur cette image.
Dans cette image, vous pouvez voir où se trouve la barre de coupe du module FLEX si la coupe est posé au sol.
UNE HISTOIRE SANS FIN - QUELLE EST LA MEILLEURE hauteur et l’angle des doubles doigts… .. et forme. N'oubliez pas que lorsque vous descendez, vous faites un travail parfait, mais cela vous coûtera de l'argent en termes d’usure des couteaux et des doigts doubles.

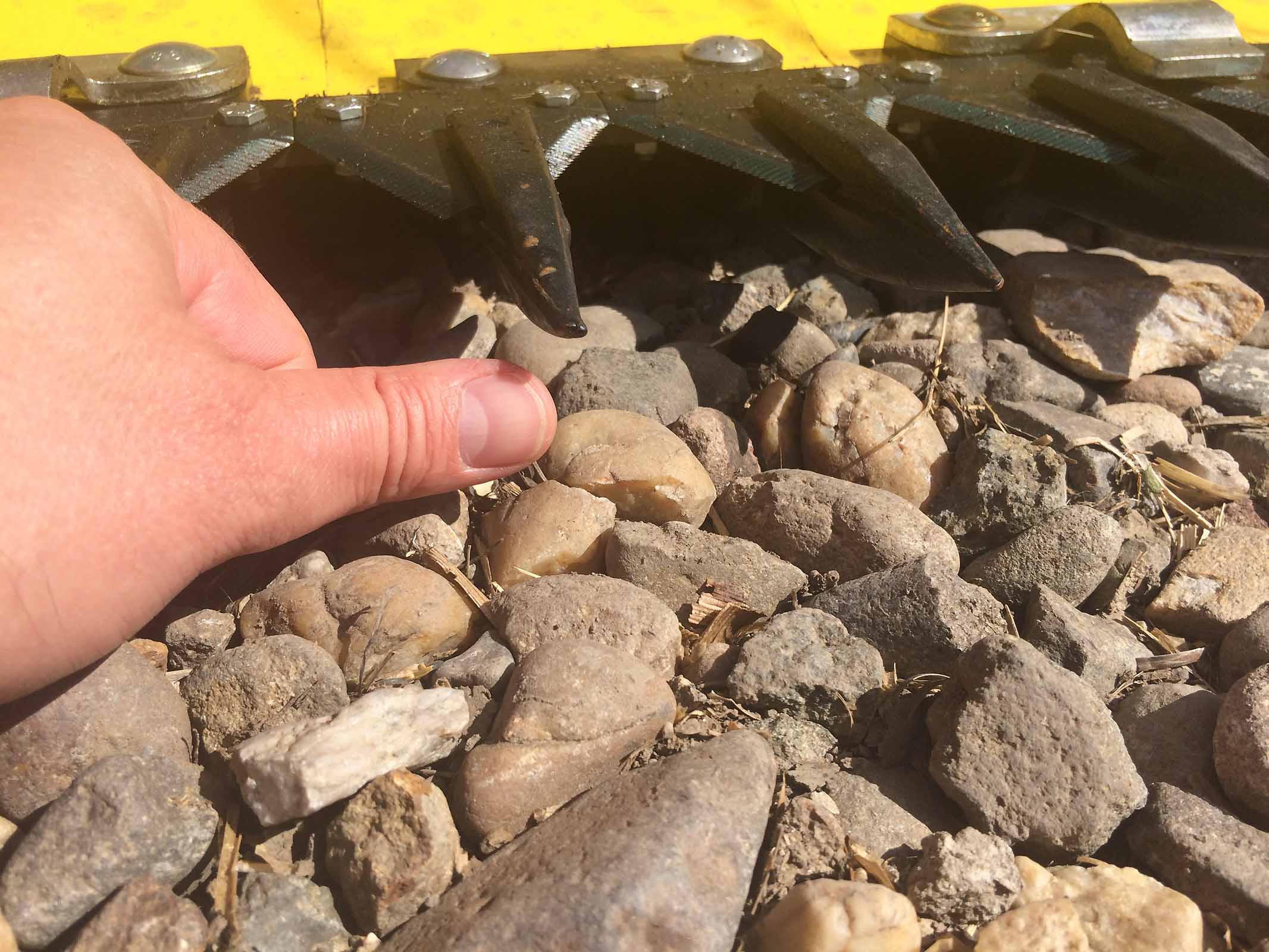

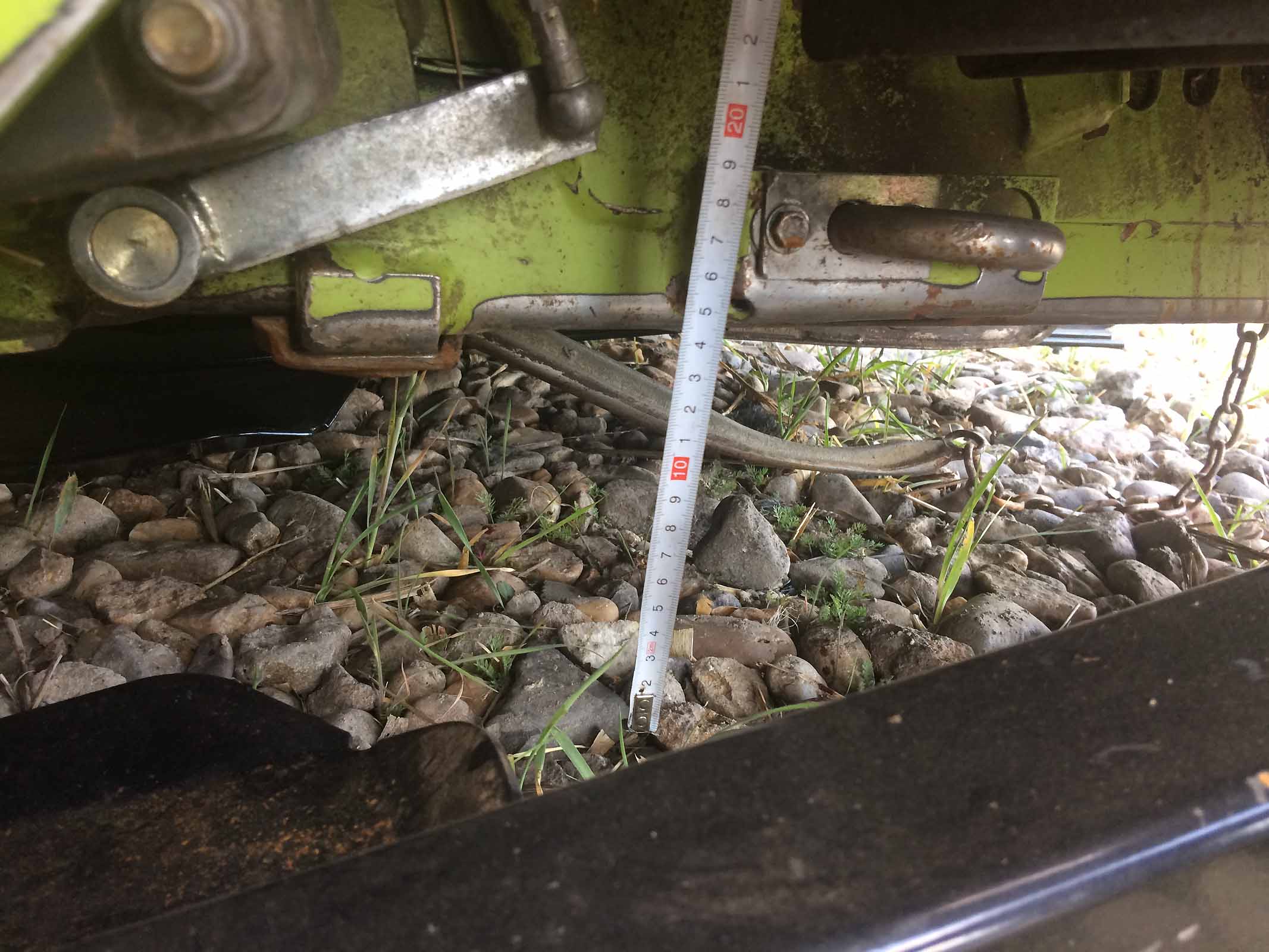

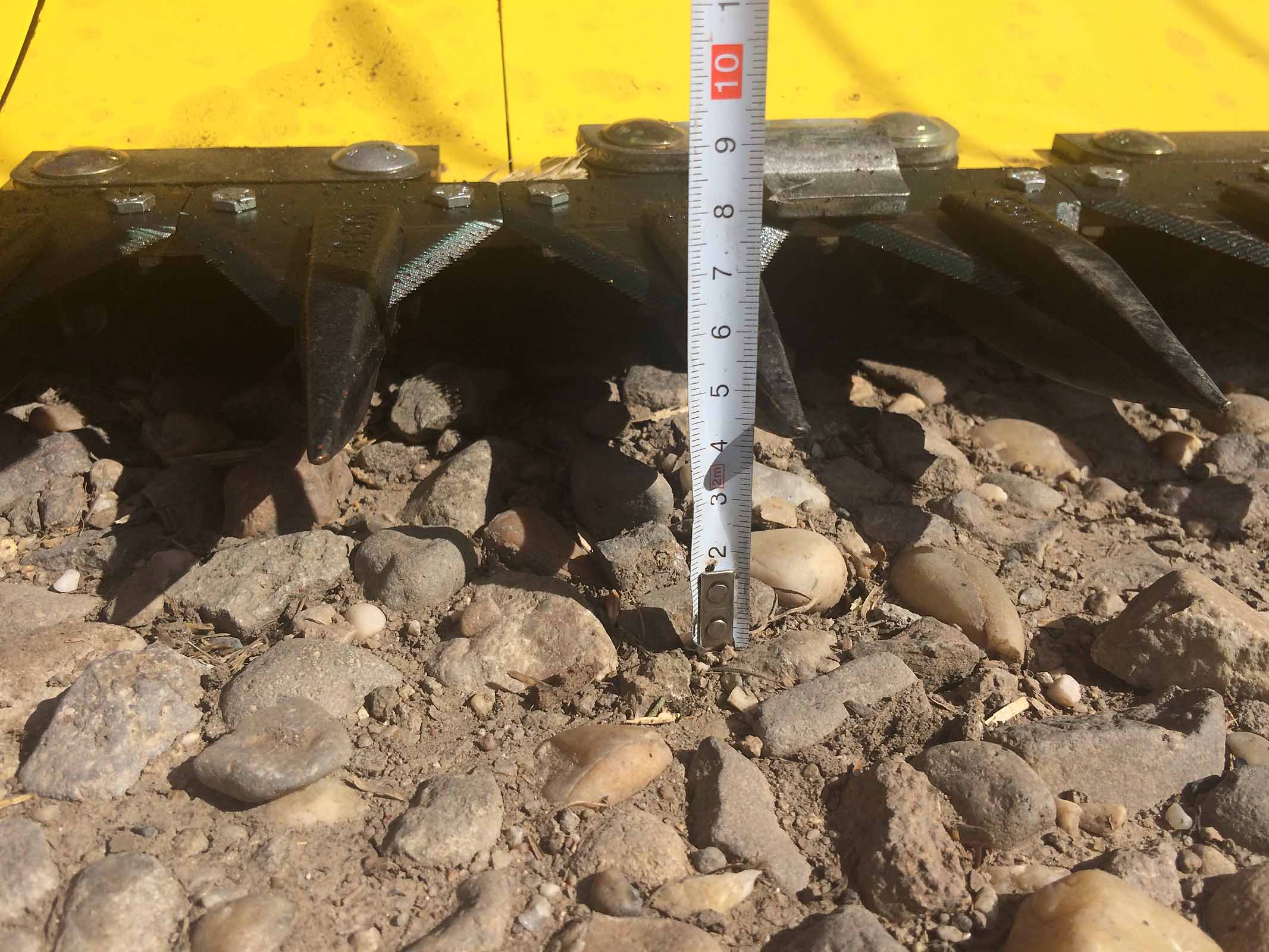

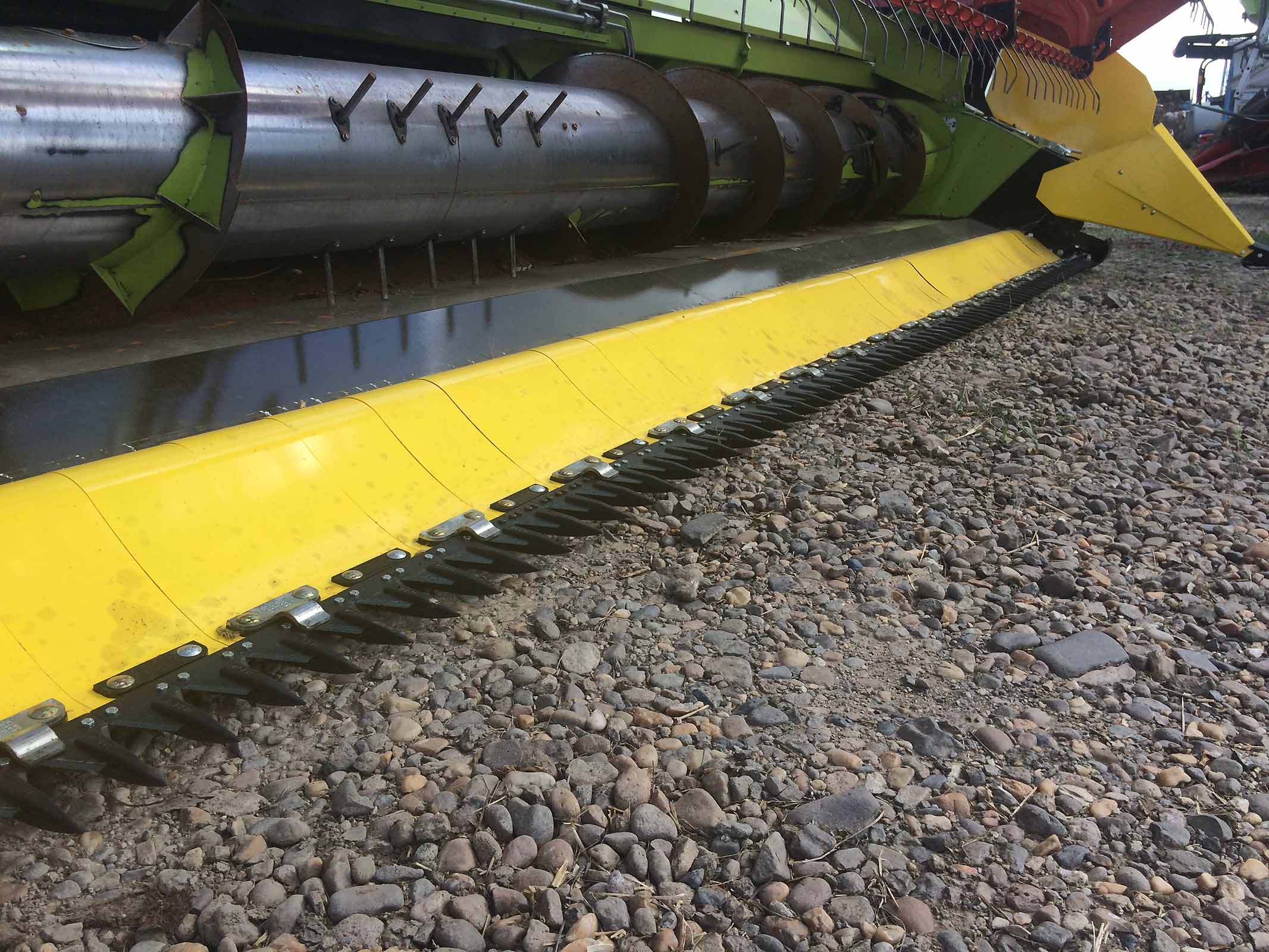

Pas de mesures précises, uniquement pour votre imagination. Dans un sol normal, les doigts doubles «touchent» le sol.
Dans cette photo, vous pouvez voir l'attache rapide supérieure, la position du diviseur long et le couvercle de la boîte de transmission (juste ouvert).

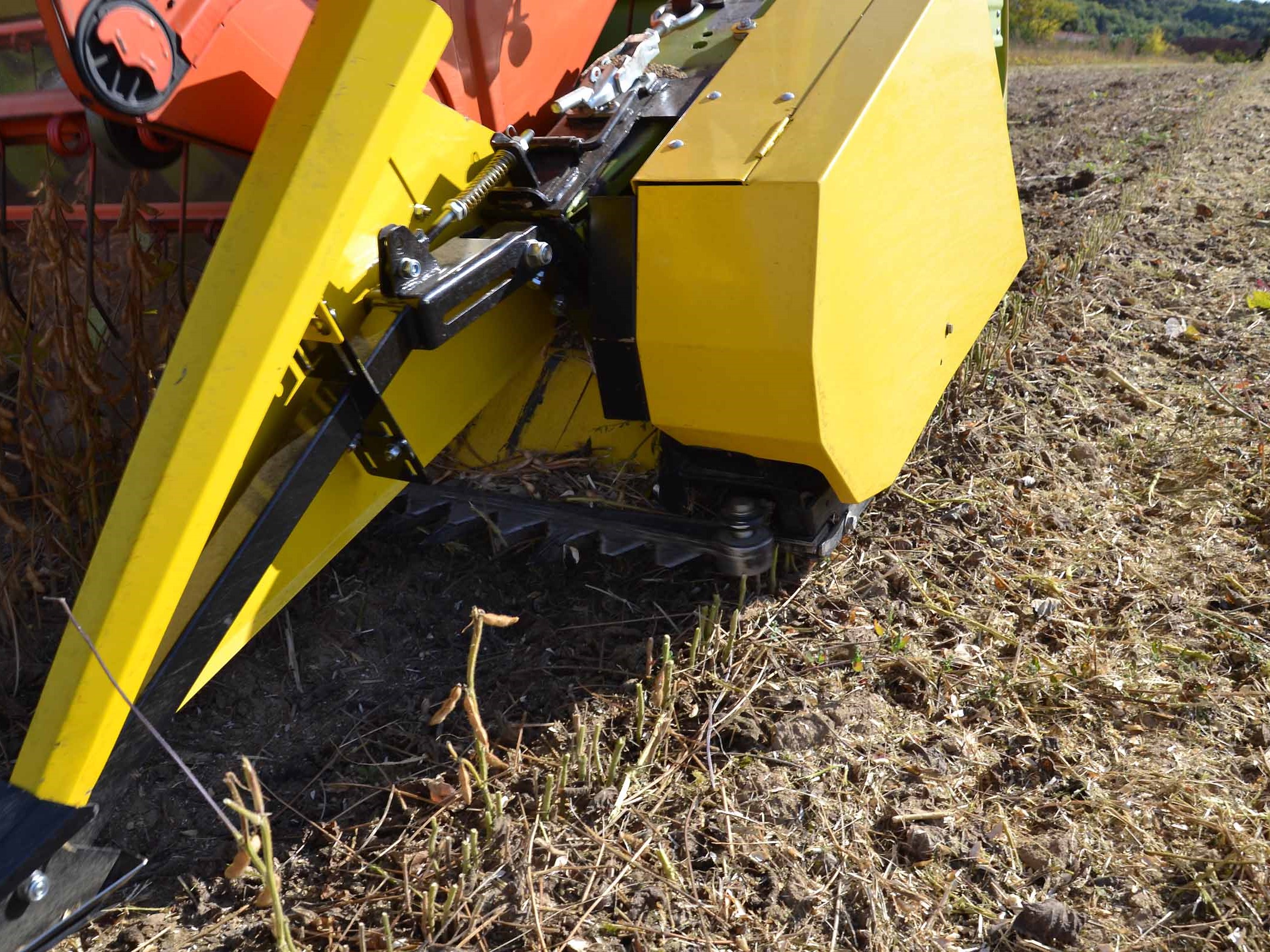

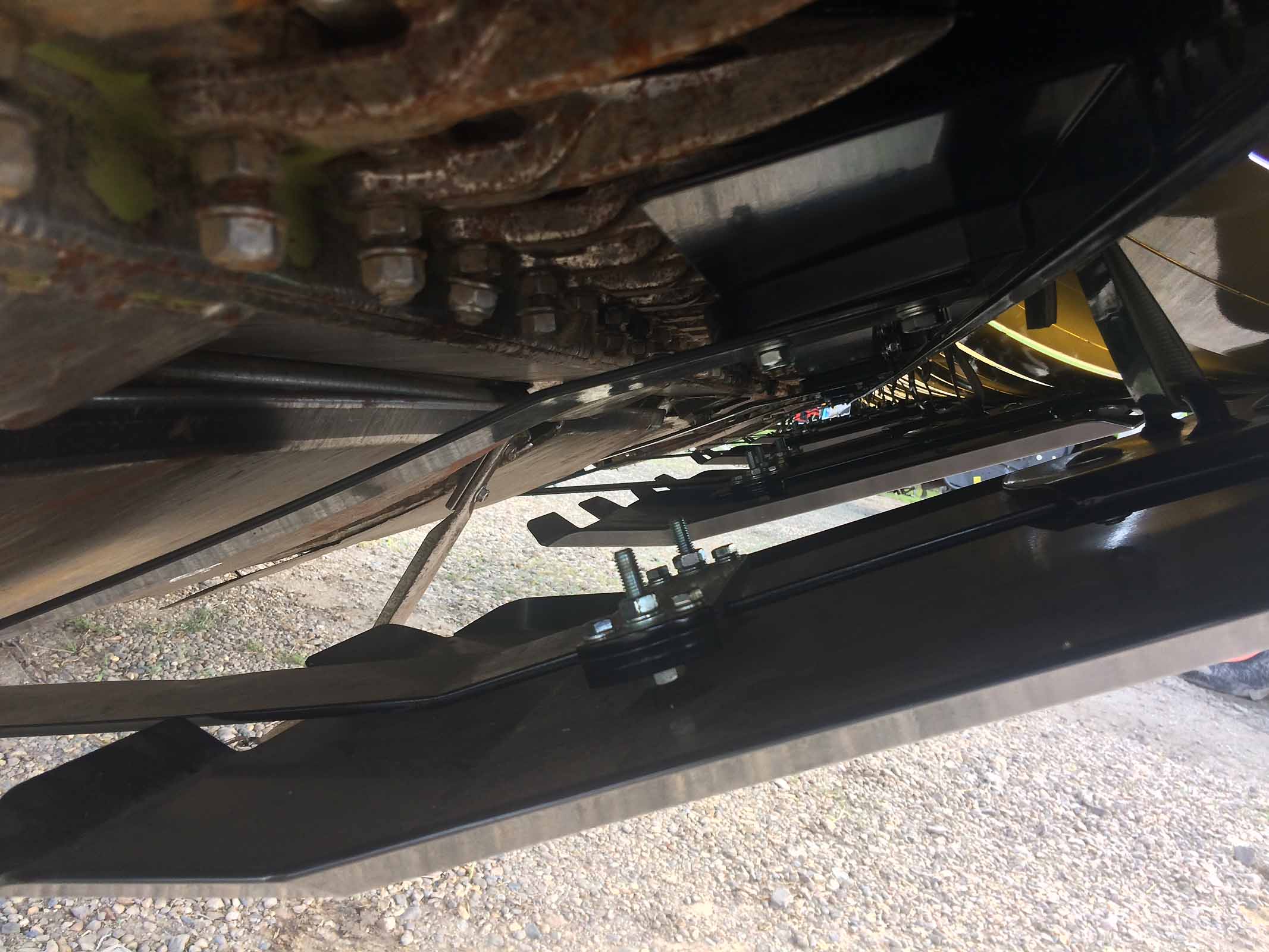

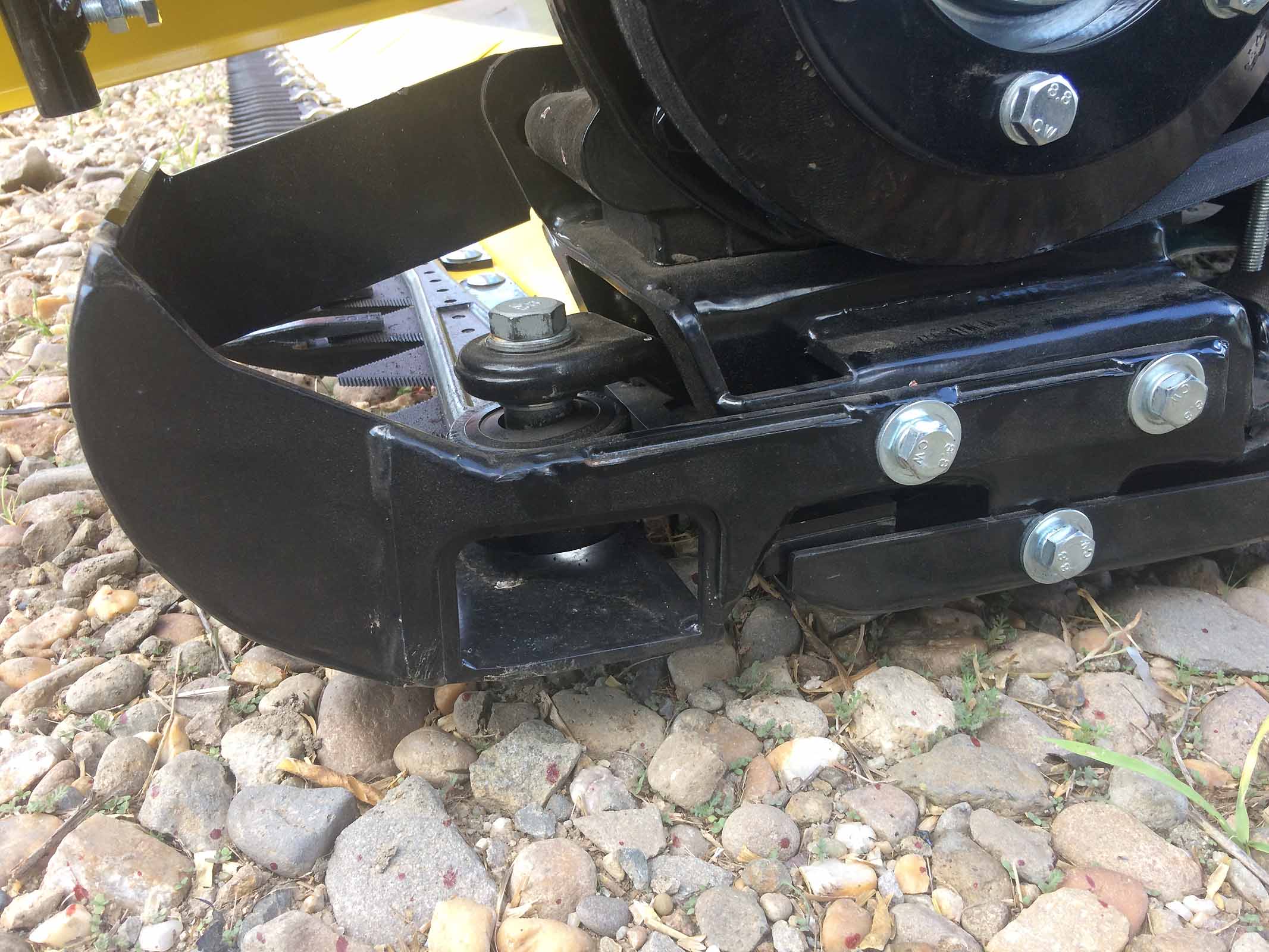

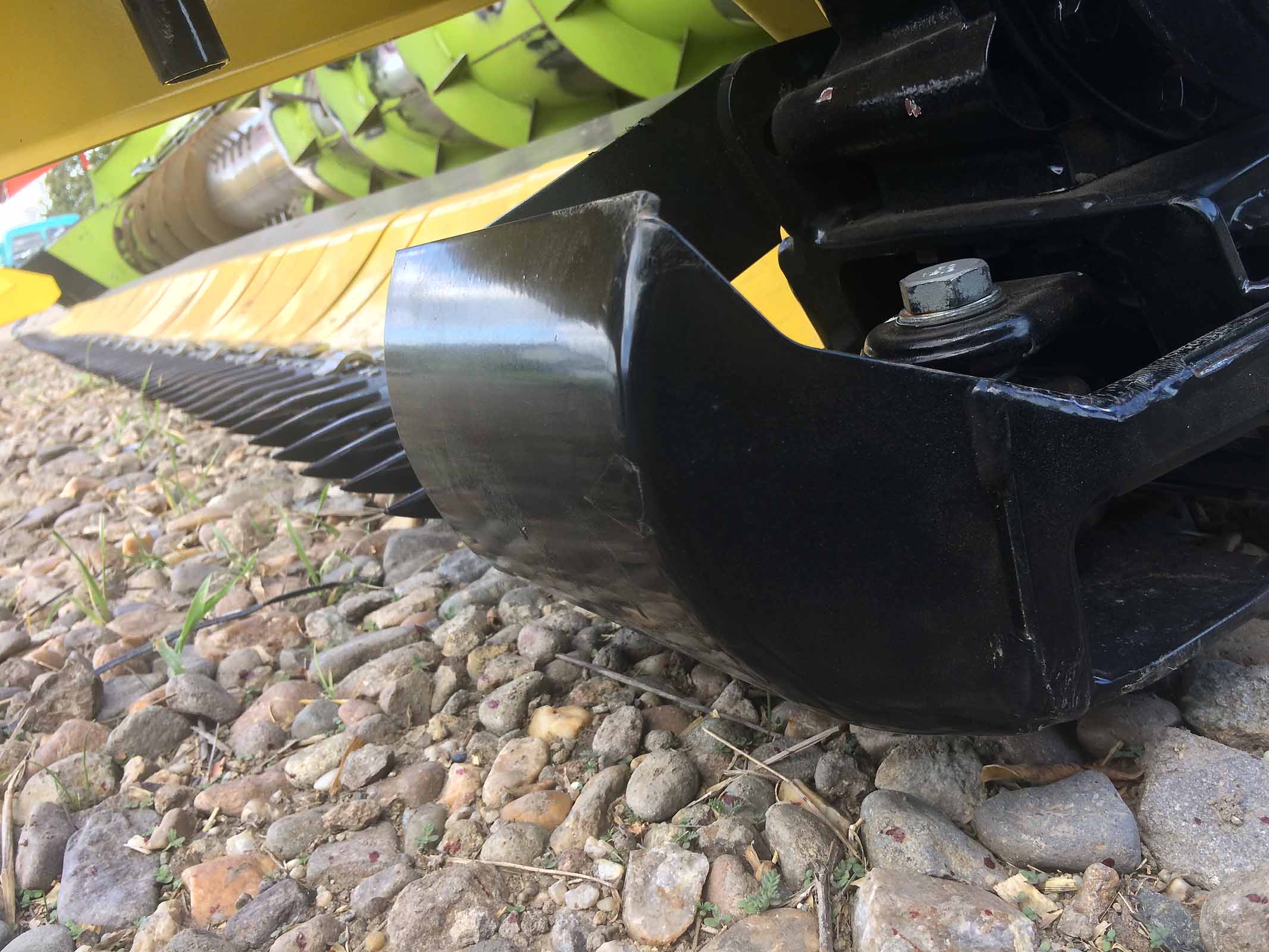

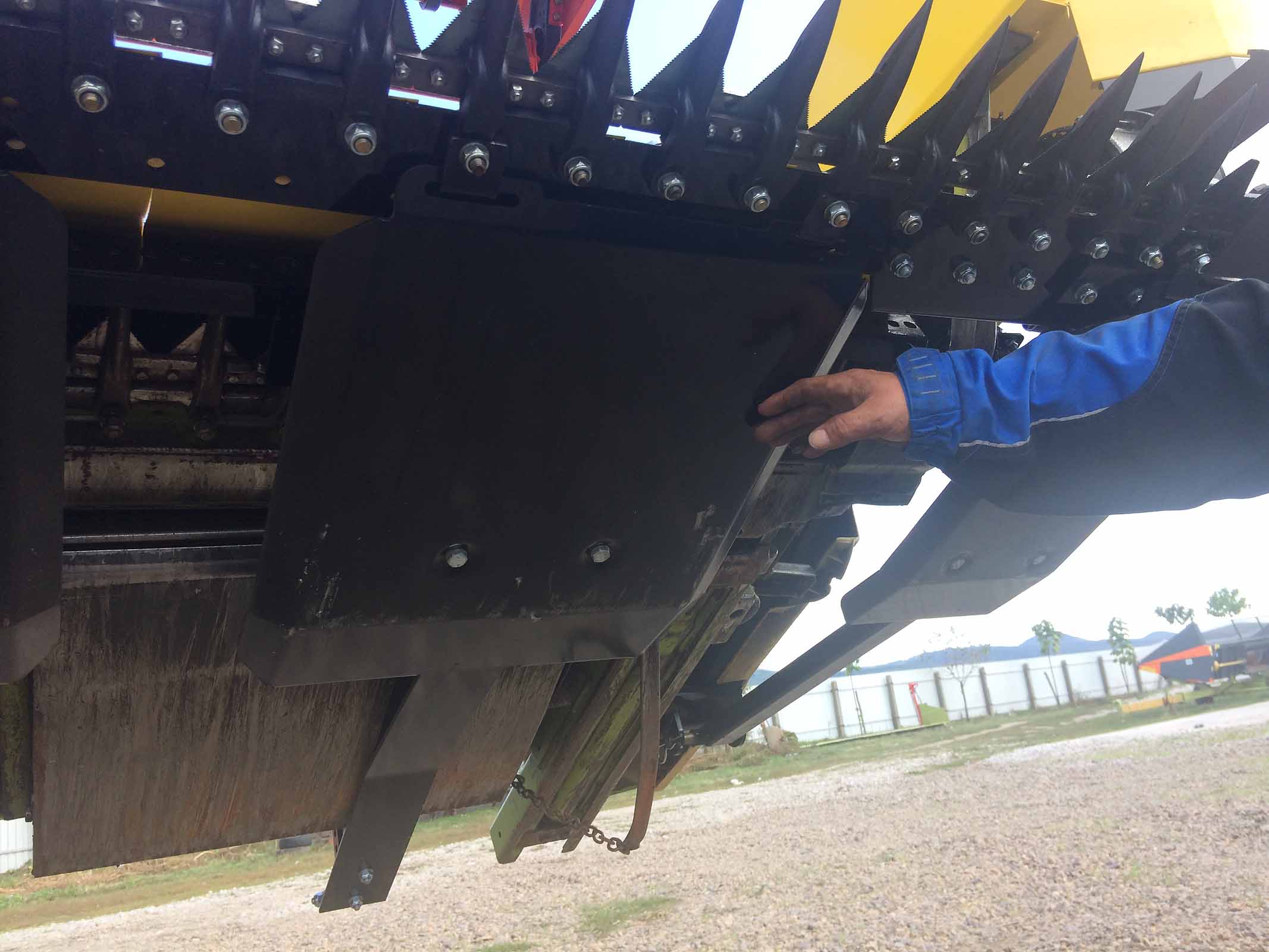

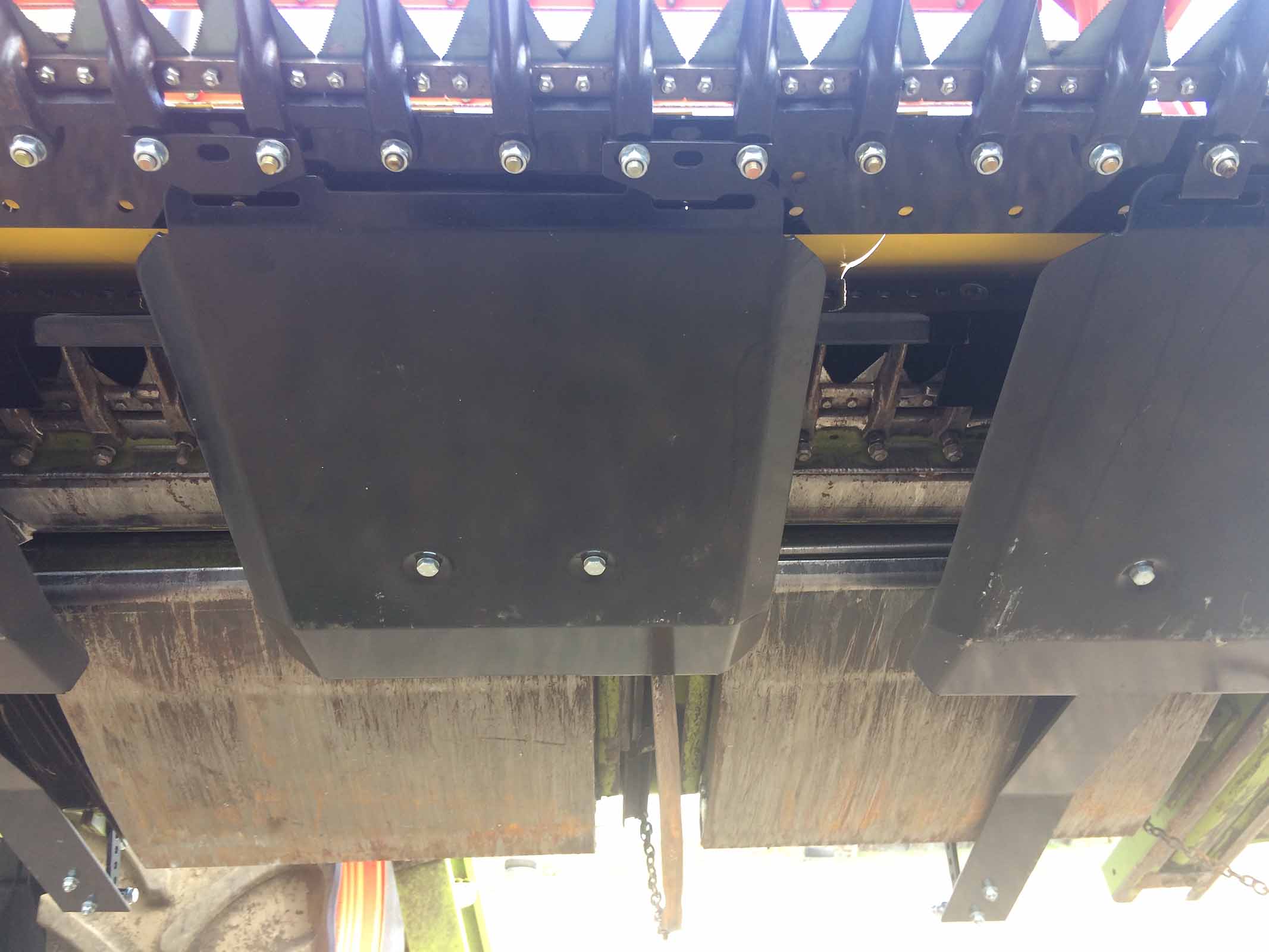

Le patin sous la boîte de transmission de la lame. La partie avant protège la tête et le levier de la scie et avec un boulon et il est possible de le retirer. Si vous travaillez sur un sol mou et humide sans pierres, vous pouvez retirer la protection et diminuer le poids de cette partie. L'effet de nettoyage sera excellent.

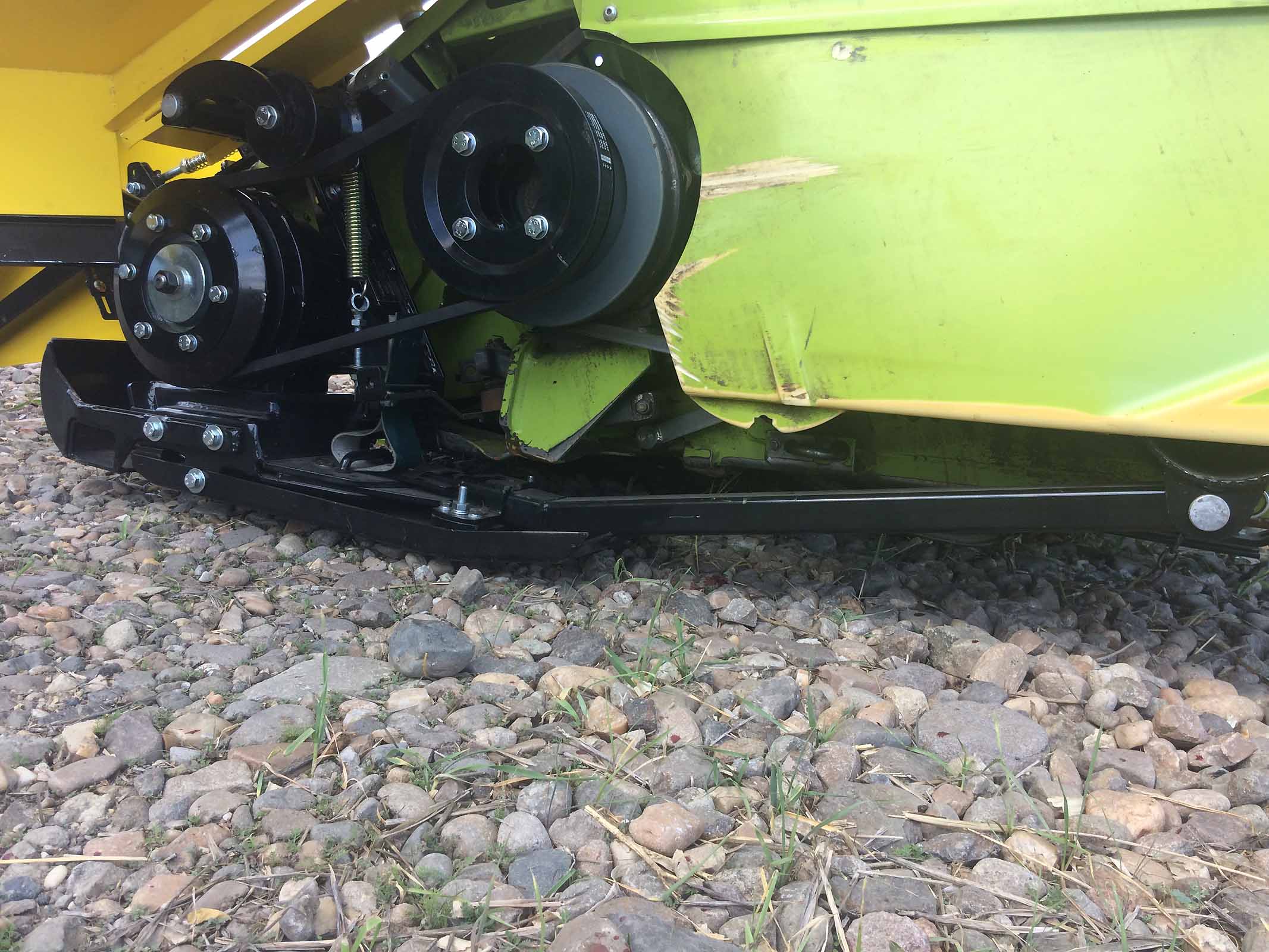

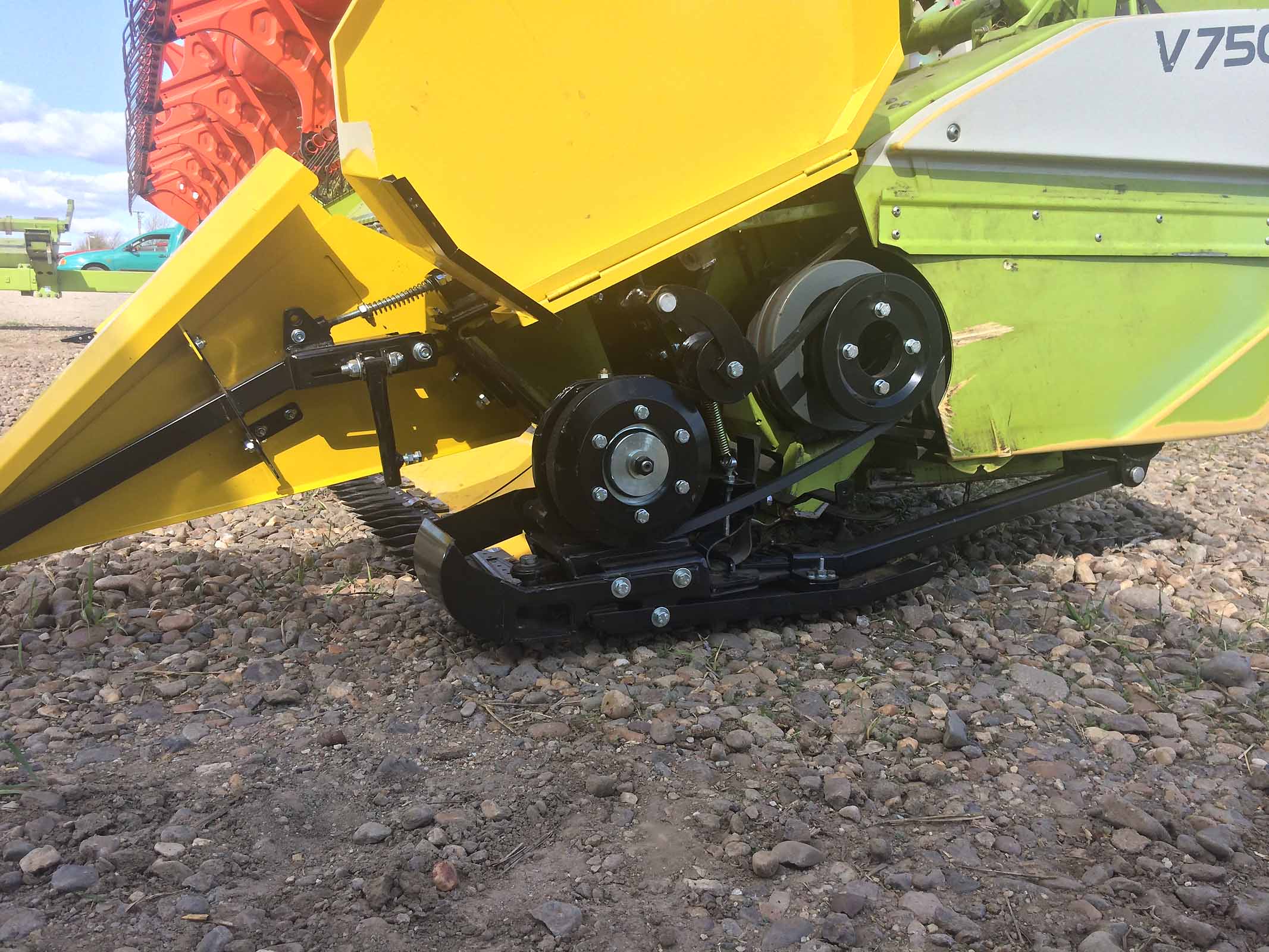

Sur cette photo, vous pouvez voir la position du module BISO SojaFLEX par rapport à la coupe de moissonneuse-batteuse CLAAS, y compris les poulies avec la courroie. Grâce au poids, ce module a un bras plus solide que les autres.

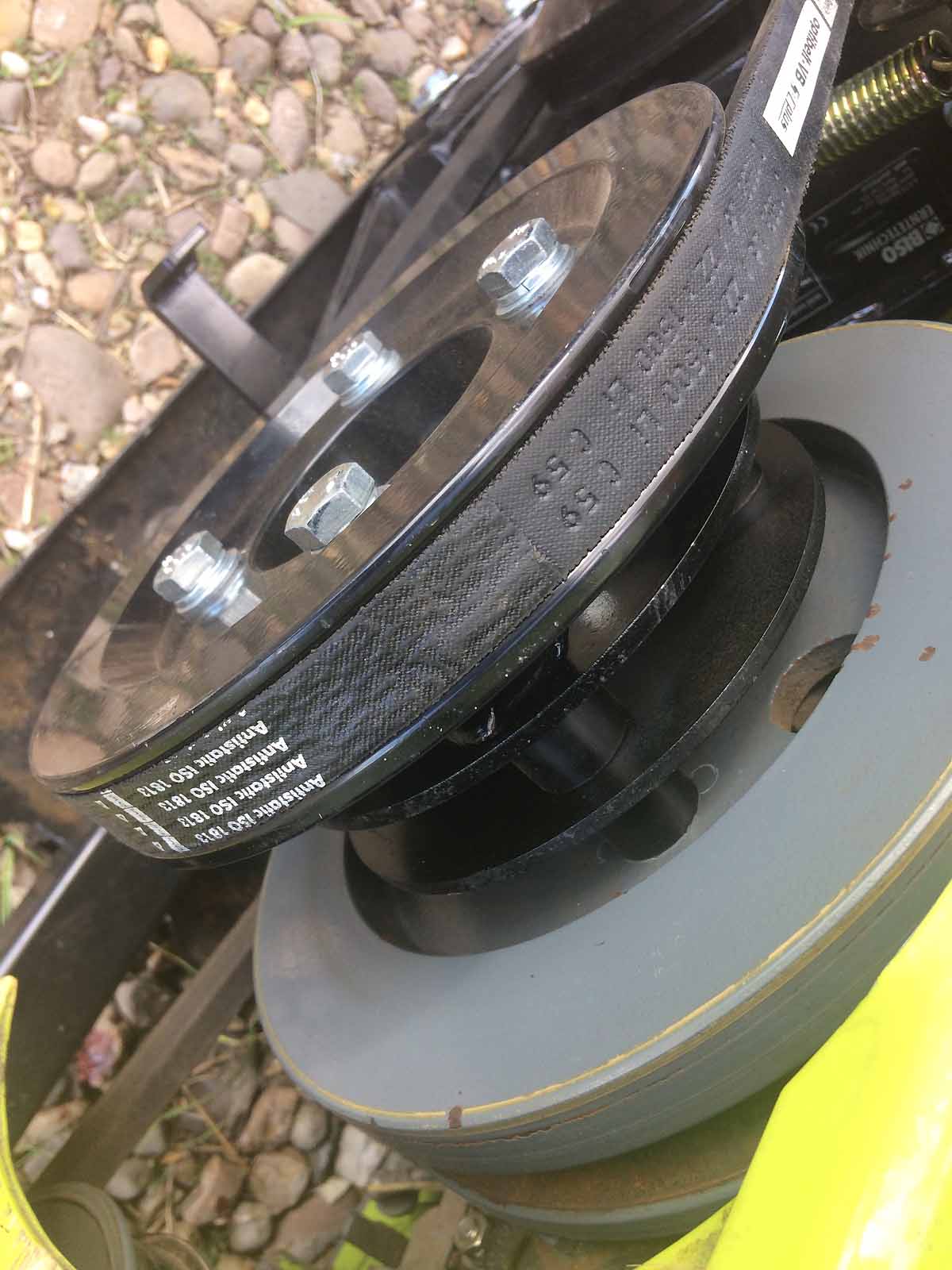

En 2019, nous avons changé la conception de cette poulie.
La même poulie montée sur l'original.

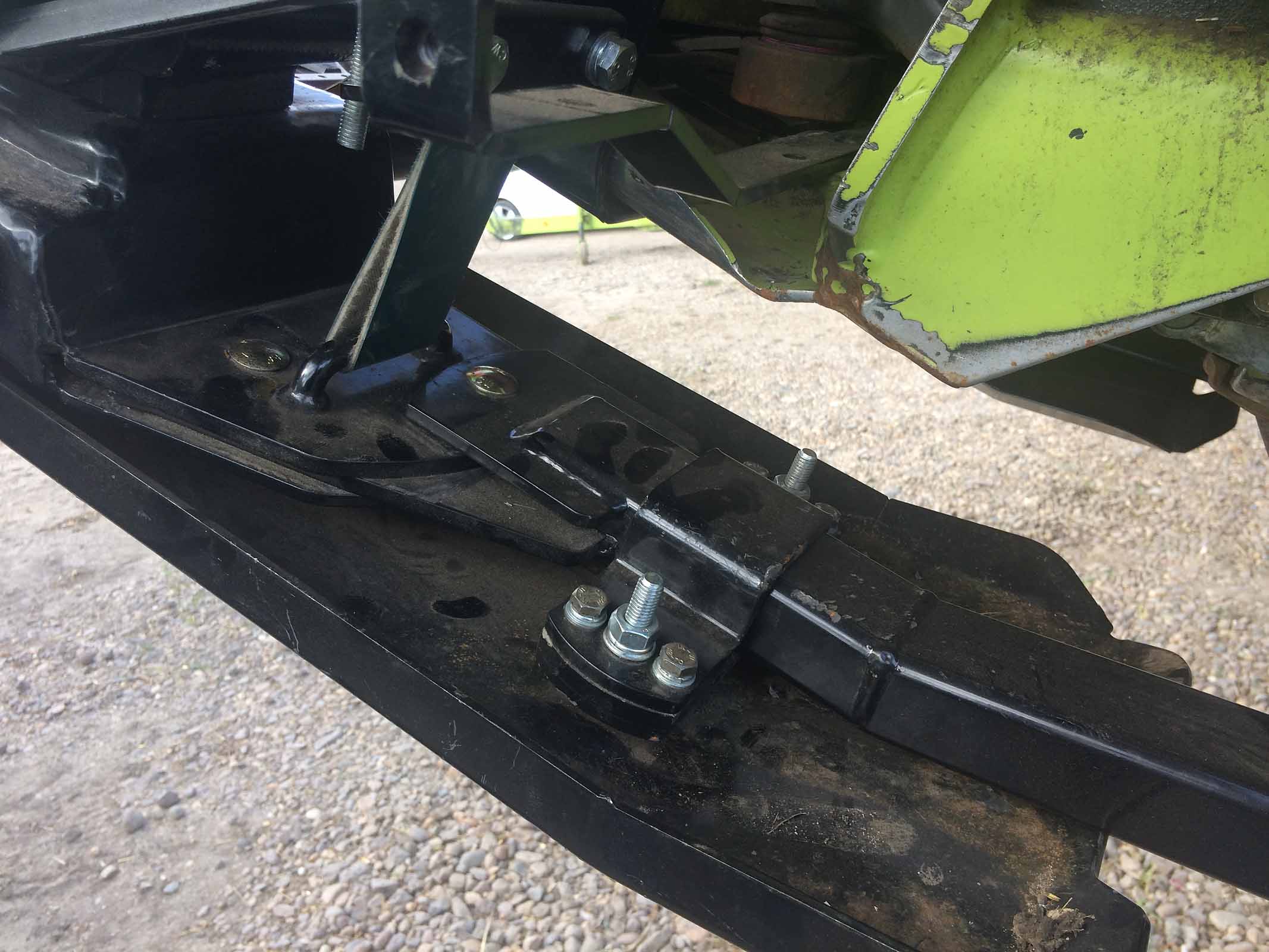

L'attelage arrière en détail.
Et un autre.

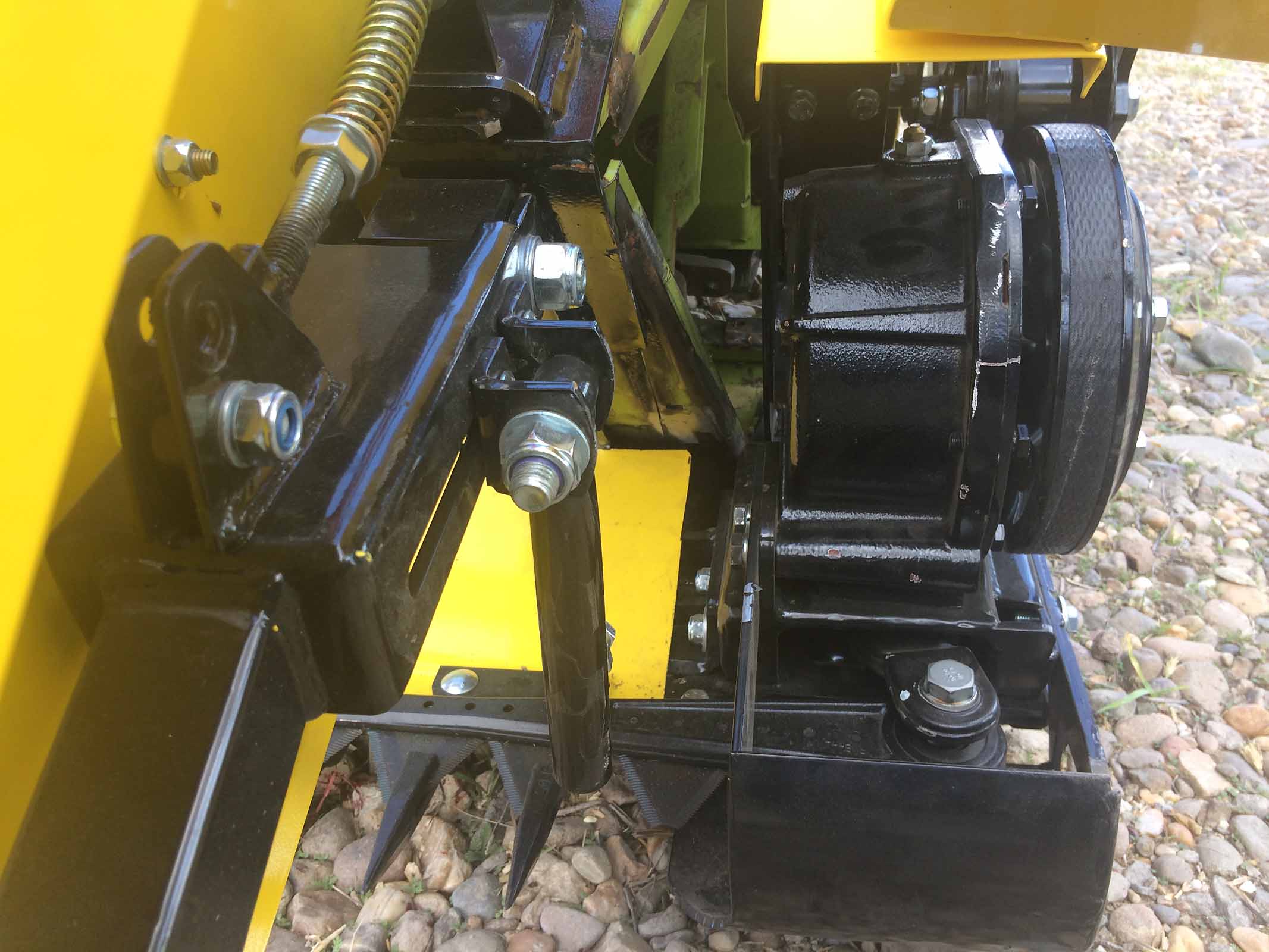

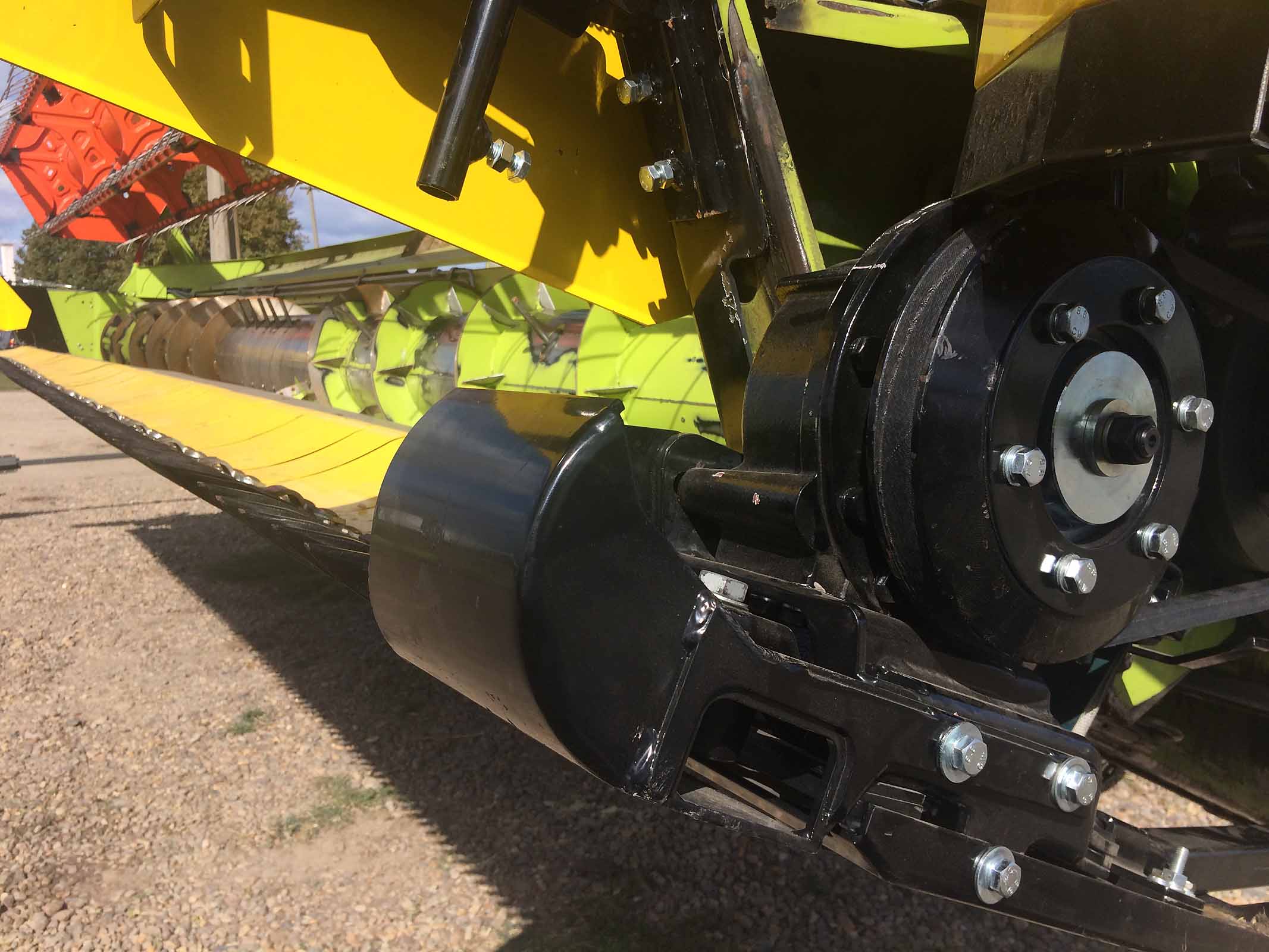

Pour le SojaFLEX, nous utilisons la boîte de transmission BISO standard avec six boulons par le dessous.
La position du tendeur de la courroie a été légèrement modifiée pour la saison 2020.

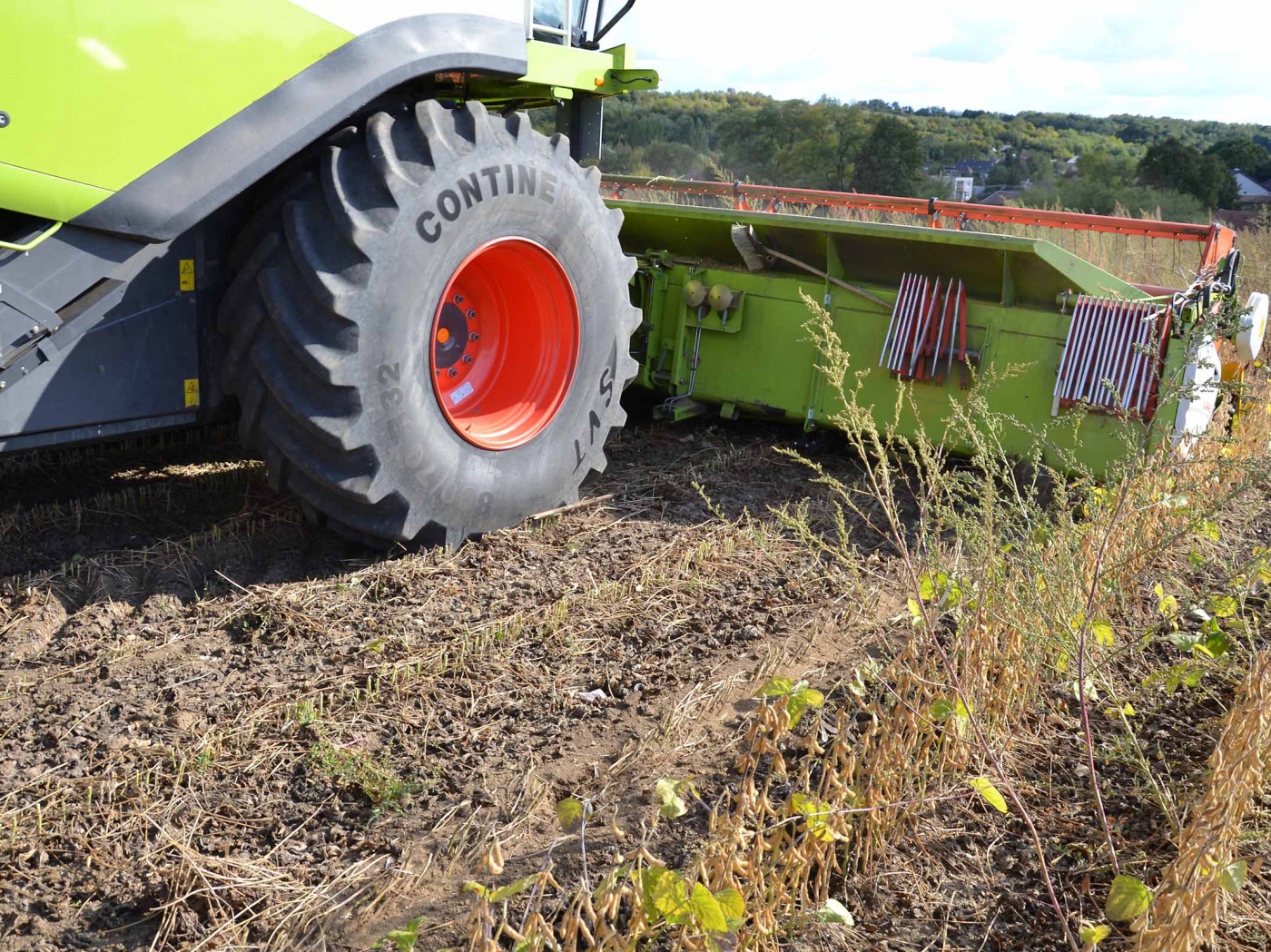

Par rapport aux coupes conventionnels (la protection de la tête de lame et la bielle sont beaucoup plus robustes et fonctionnes comme une partie du patin lui-même. Pour la saison 2020, nous avons mis à jour la forme du patin afin que la partie avant soit différente (plus longue).

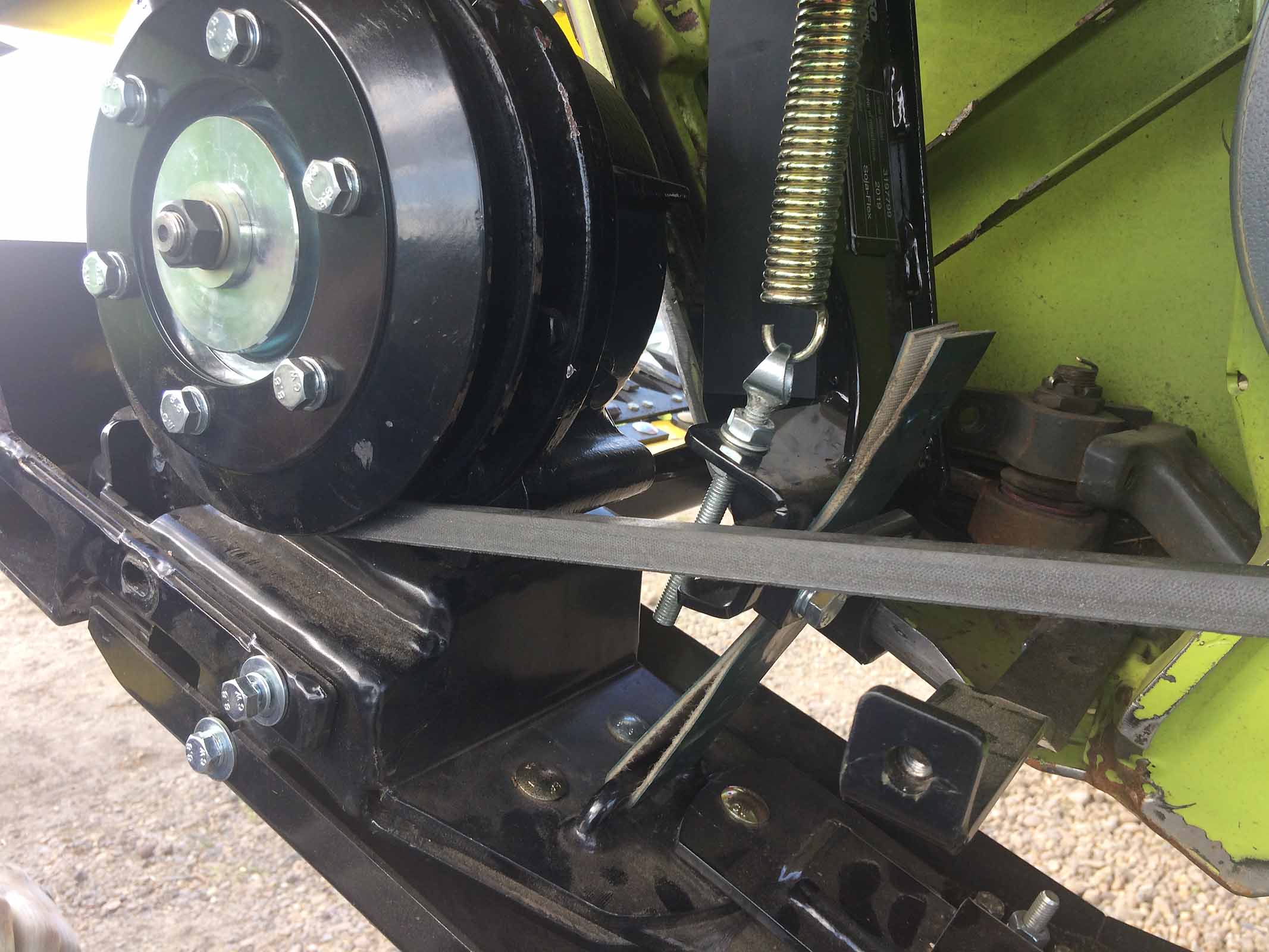

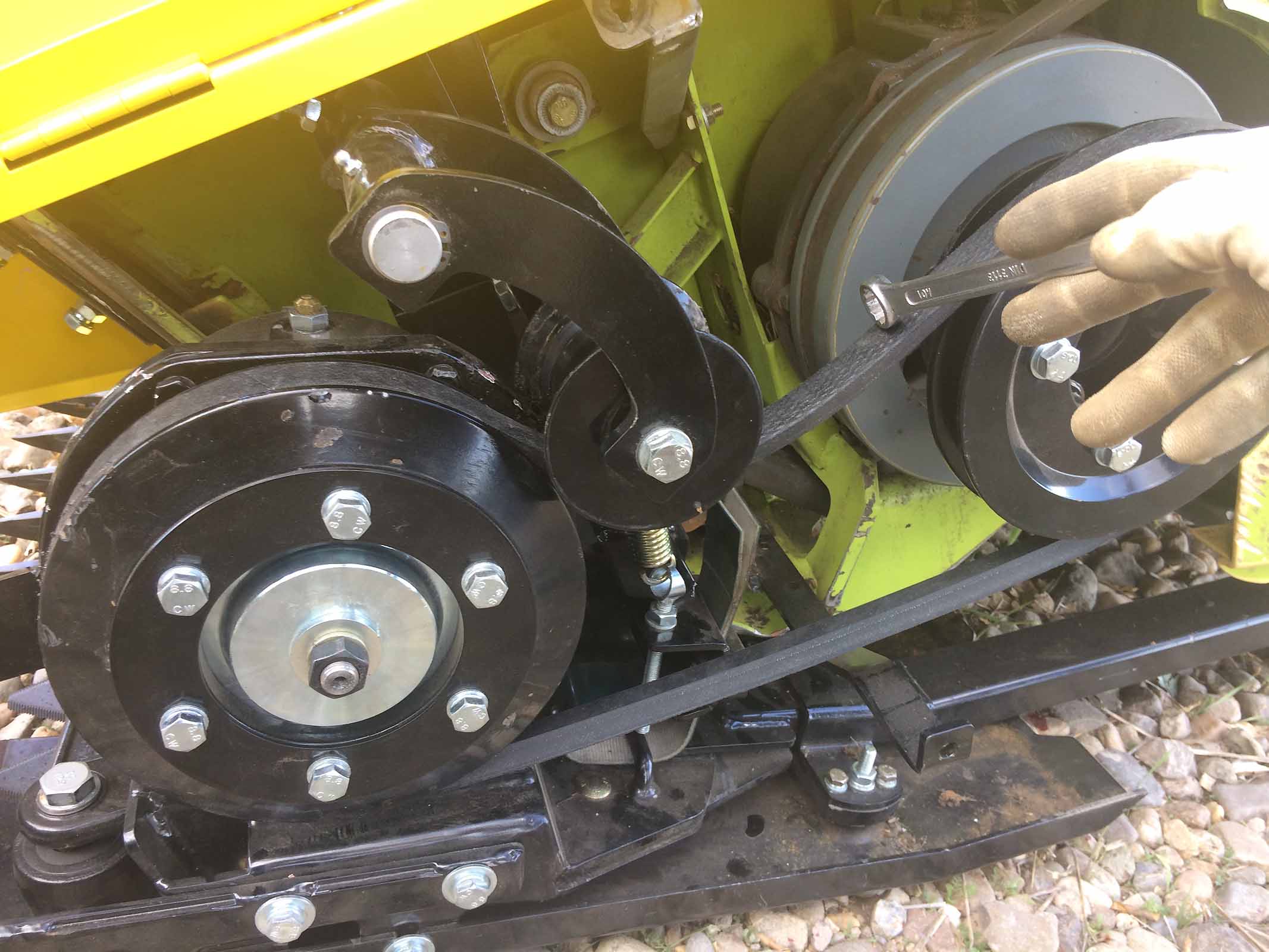

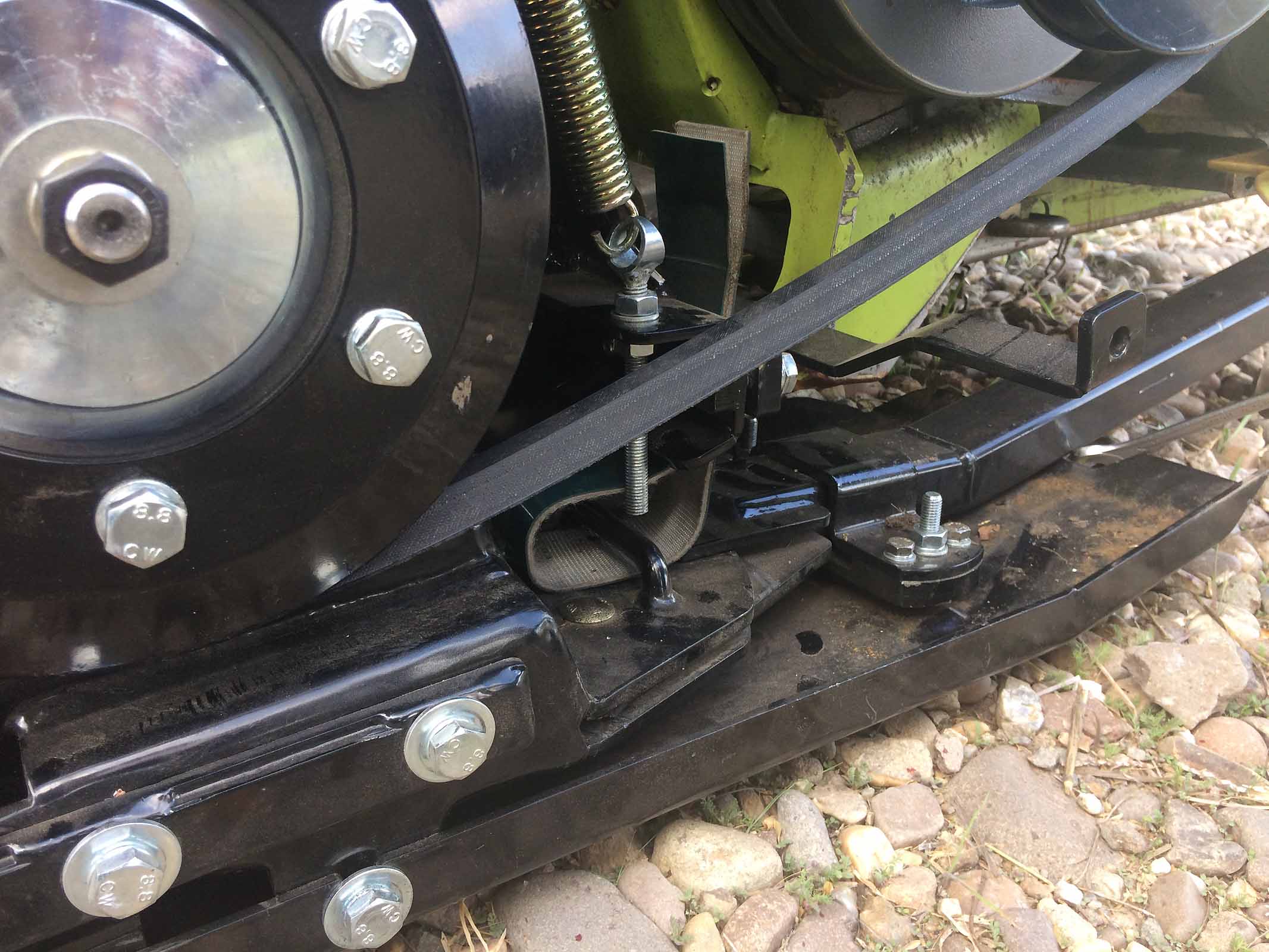

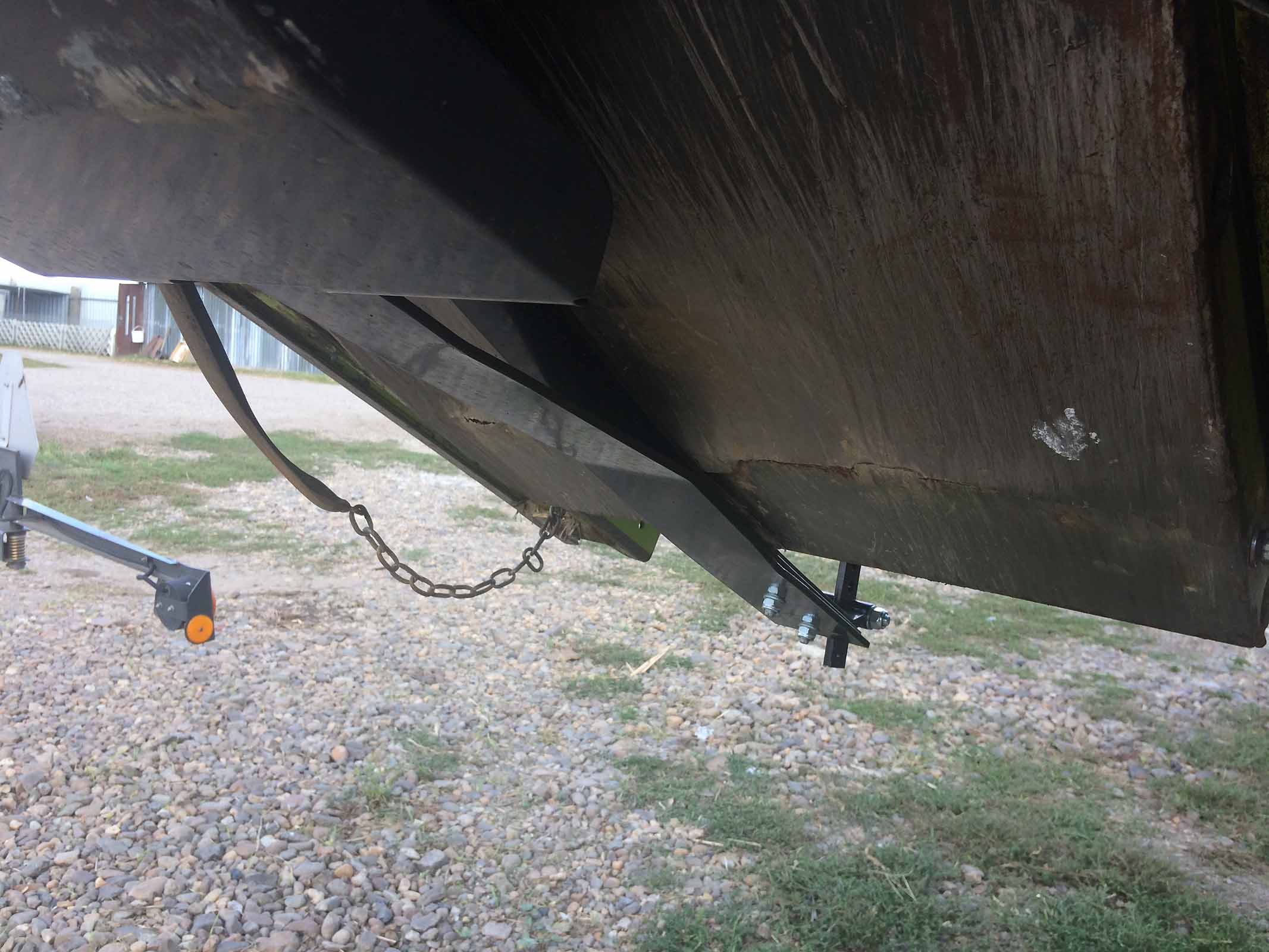

Sur la photo, voici le ressort du tendeur de la courroie et derrière, la courroie comme limiteur de levage maximum.
Et le kit complet sur la coupe. En 2020, la position de la poulie du tendeur de la courroie, le mécanisme du système de suspension du diviseur long et la forme de la plaque de protection seront différents.

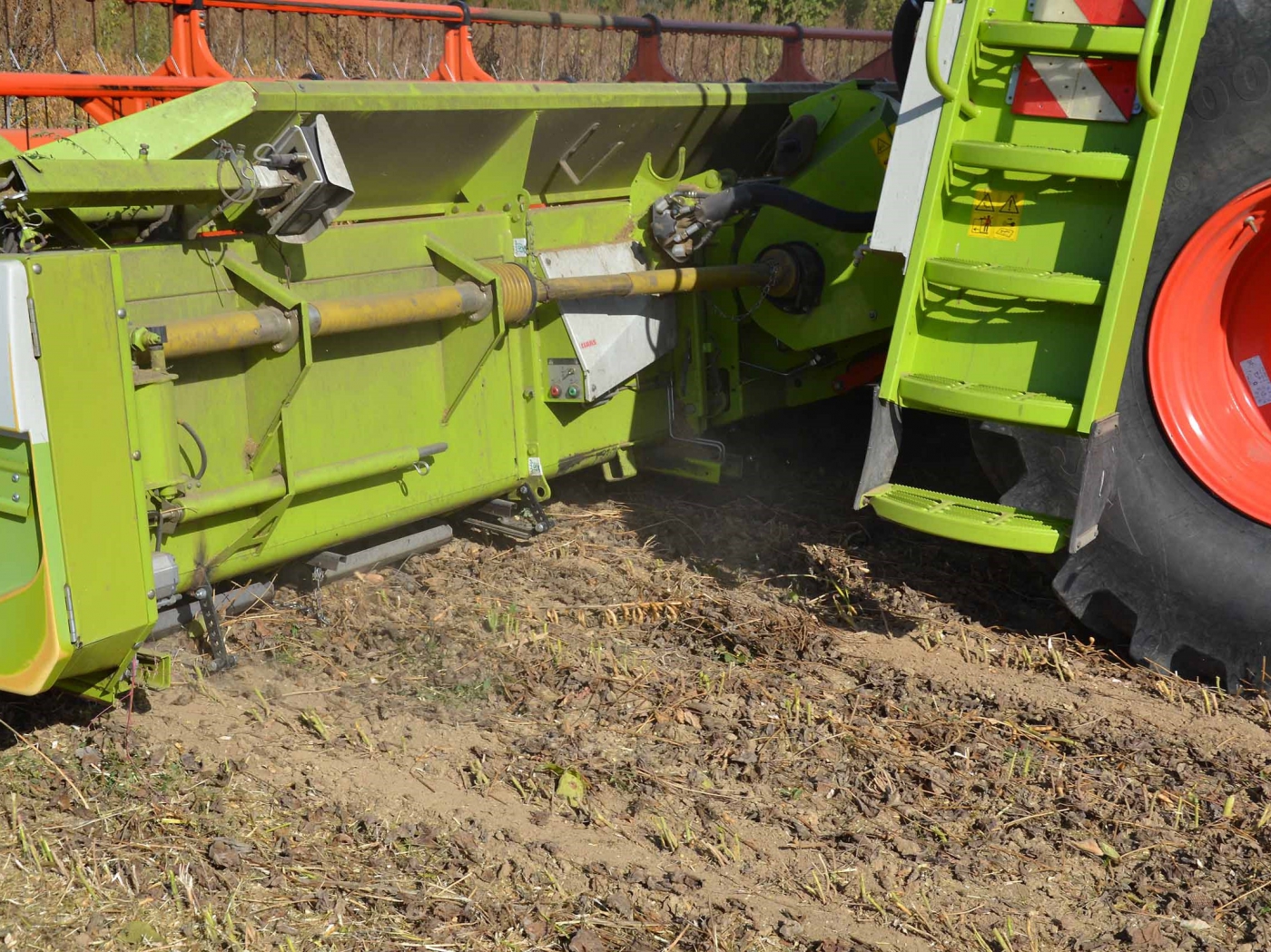

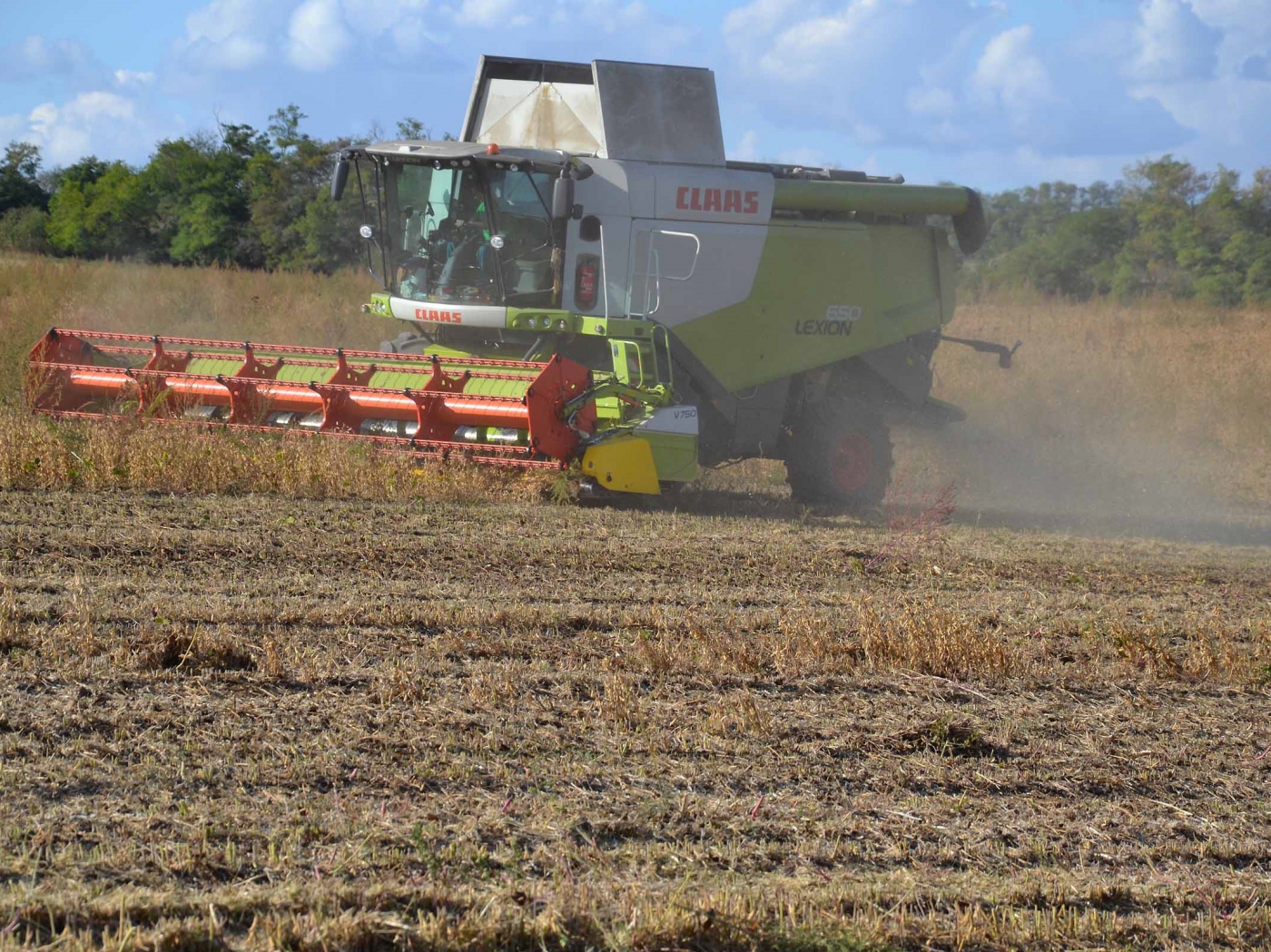

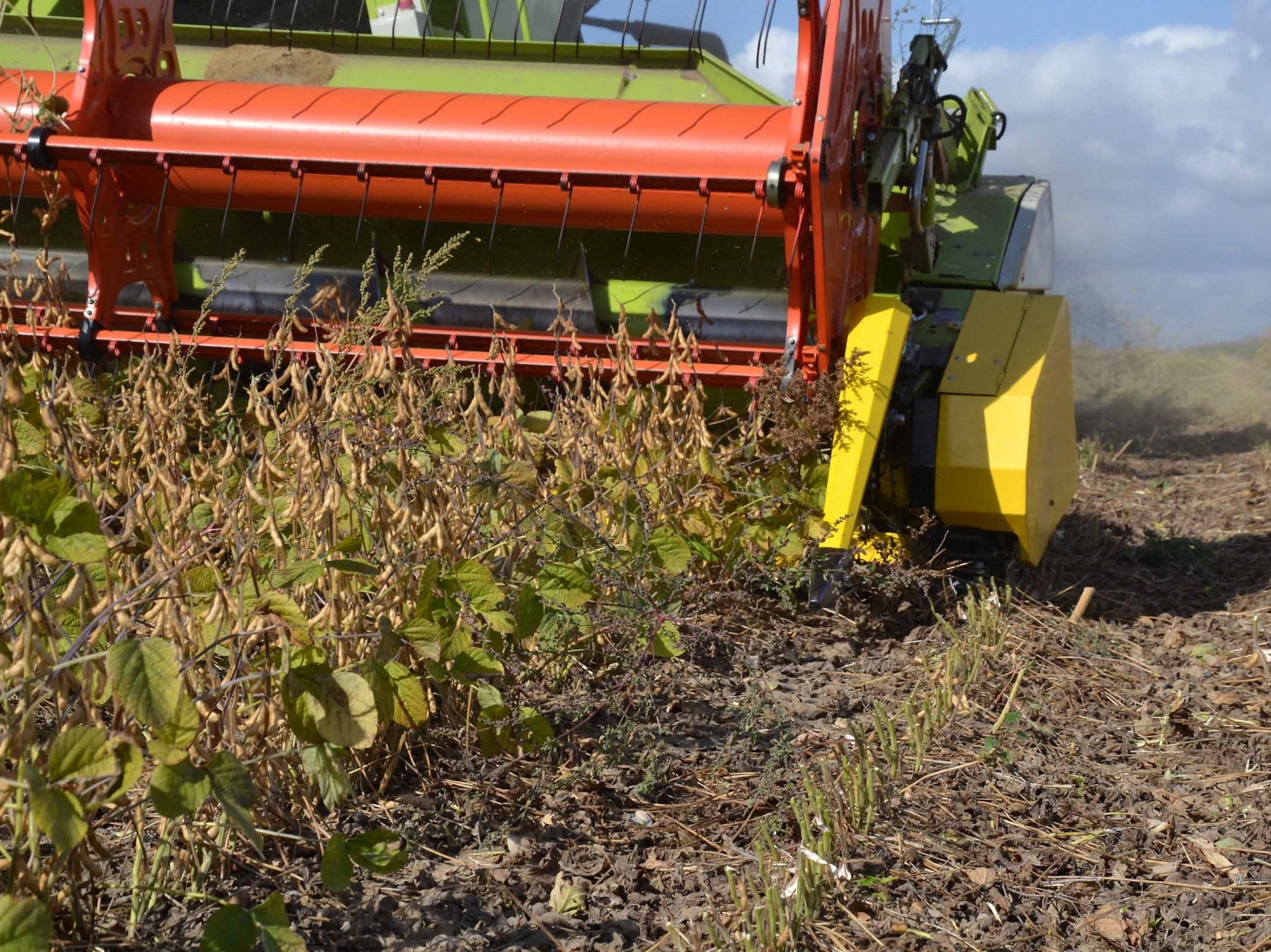

Pour démontrer le module FLEX, tout le monde utilise des situations extrêmes. Mais cette image montre une «journée de travail normale» du module flexible avec une largeur de travail allant jusqu'à 7,5 m.
Et encore une fois, la barre de coupe avec les doigts BISO et le couteau BISO. En 2020, nous équiperons les extensions SojaFLEX du kit Schumacher comme cela a déjà été mentionné.

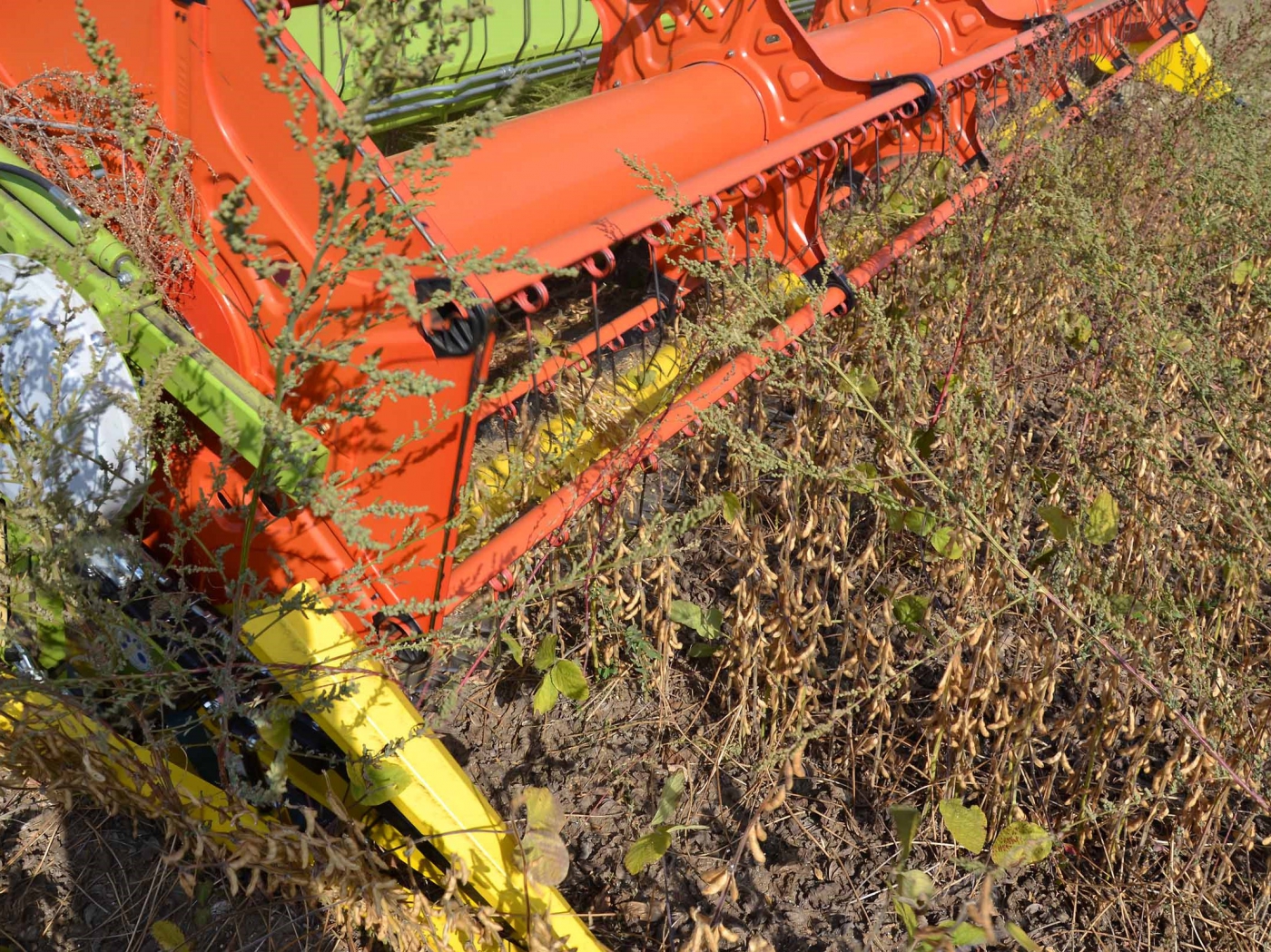

Une situation où la coupe s'est un peu relevé.
… et la position de la coupe dans cette situation.
La configuration avec les doigts doubles BISO. Fonctionne très bien, est seulement sensible aux pierres.
Sur BISO SojaFLEX, vous pouvez utiliser les doigts doubles standard grâce à l'utilisation de nombreux patins (sur chaque bras). De cette façon la charge est transférée au sol à travers ces patins et non à travers la forme large des doigts ou la forme spéciale de la barre de coupe. Notre solution est très simple et universelle du point de vue du service.
Et c'est la raison pour laquelle BISO SojaFLEX fait un si bon travail sur le terrain. Il est meilleur que les coupes d'origine avec la barre de coupe flex car le module flex ne fait pas partie de la coupe et il a été spécialement conçu pour la récolte du soja.

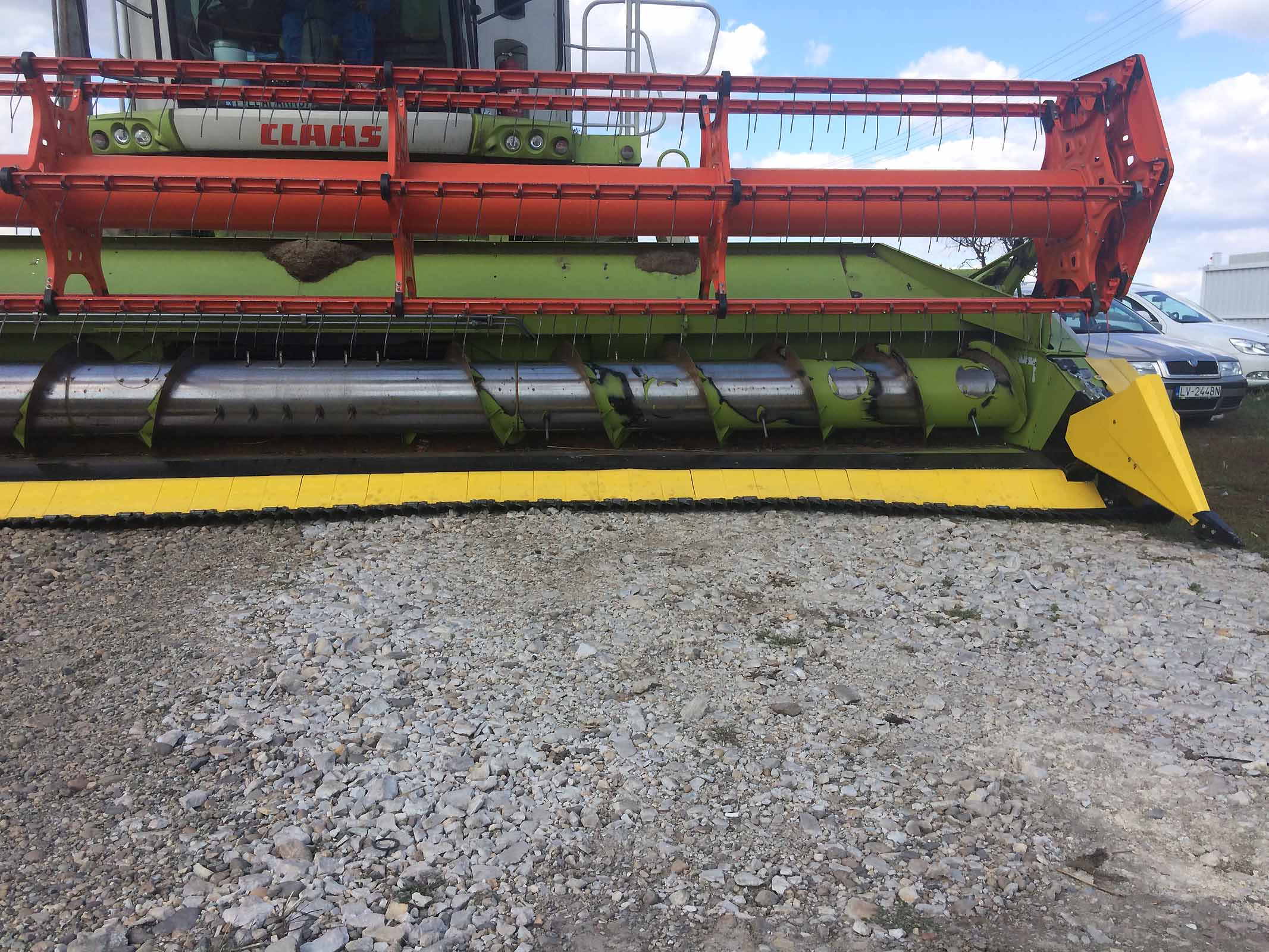

La coupe de la Claas Lexion est entièrement relevée et nous pouvons voir la position des patins sur la coupe et il est très important de noter la position des doigts doubles.
Ici, nous pouvons voir la position des attelages arrière avec le mécanisme de réglage.

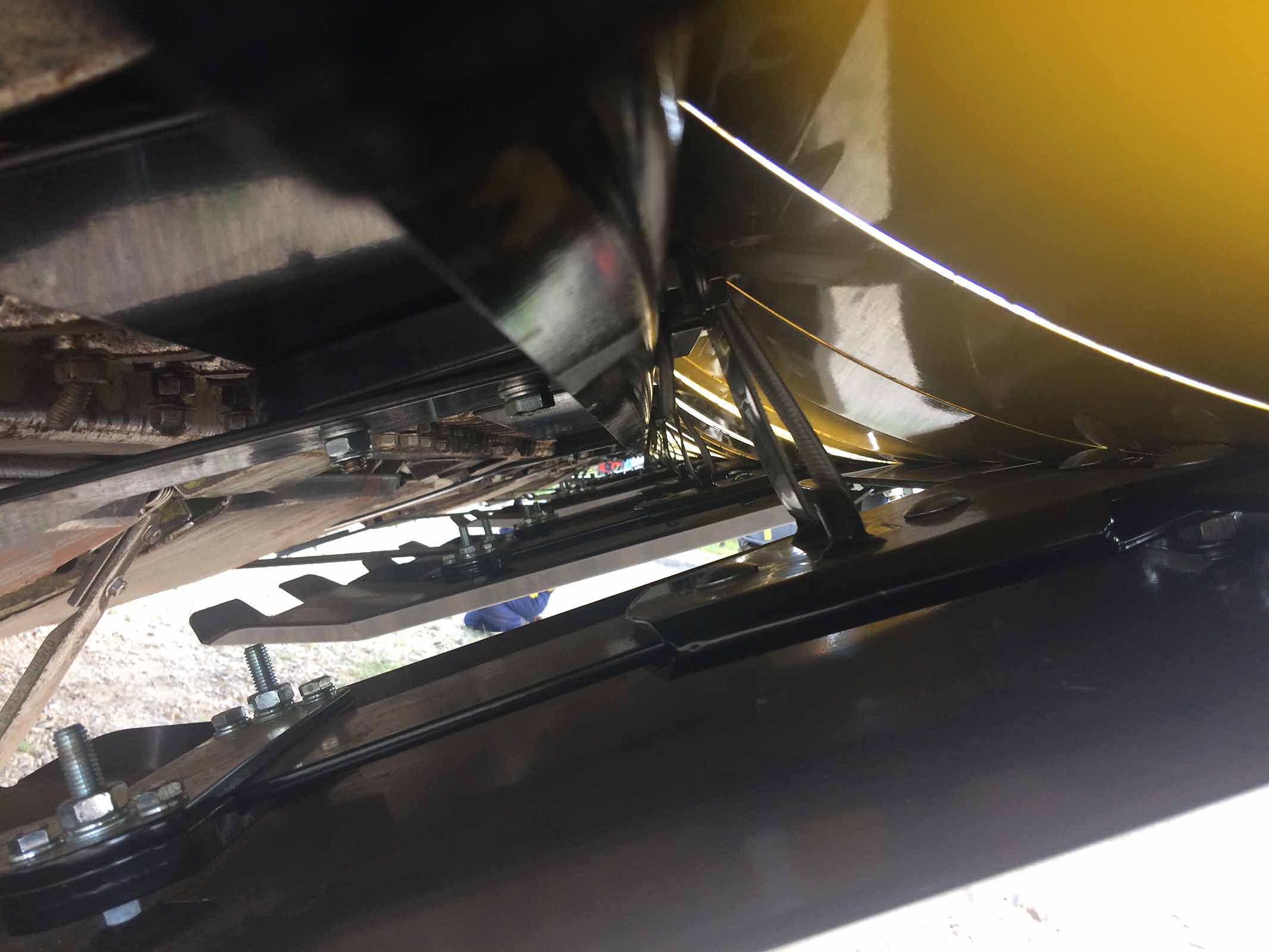

Détail - ce qui se cache derrière les patins.
Un bras du patin en détail.

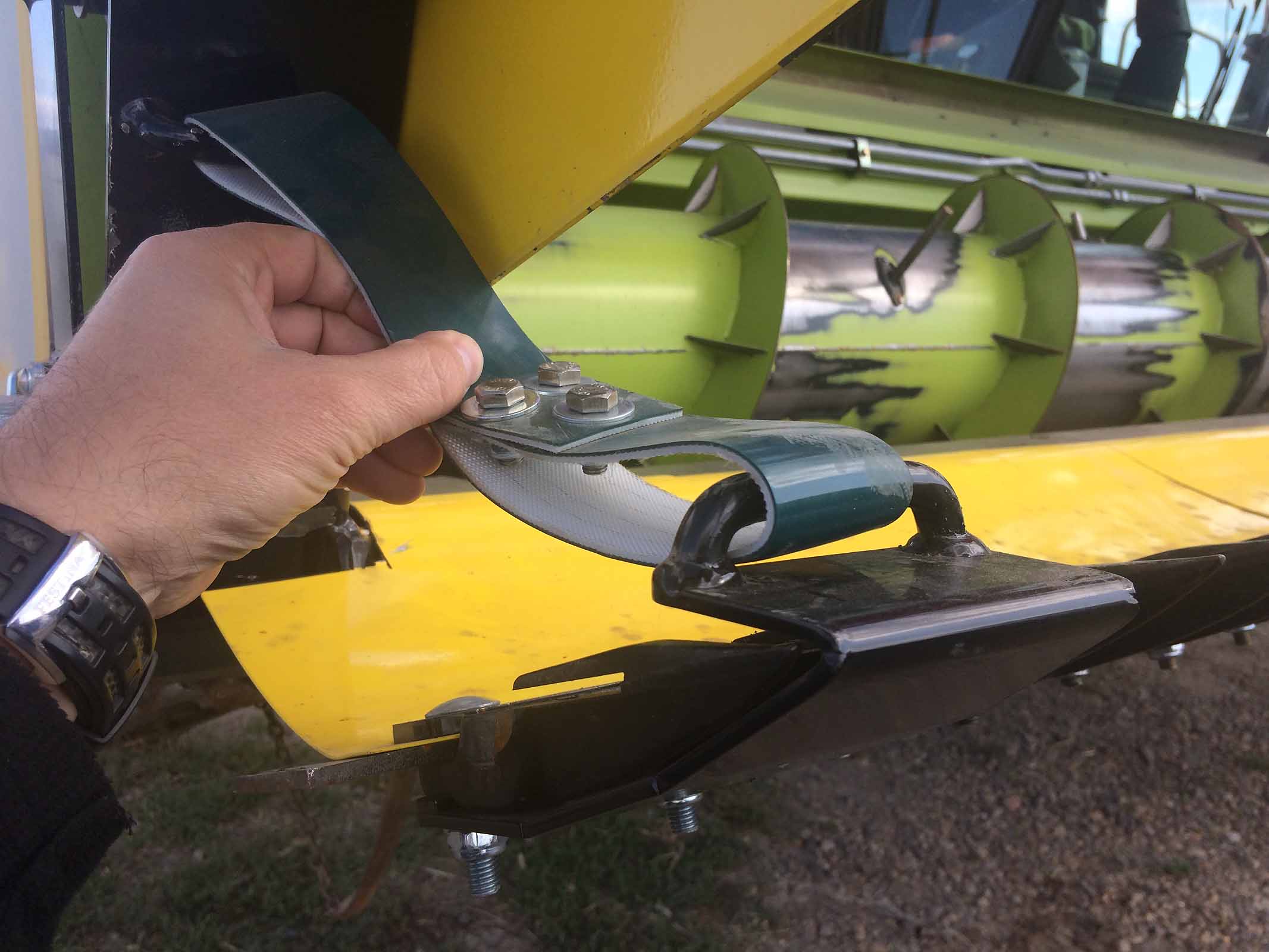

Le limiteur droit - une courroie et un petit patin spécial.
Et le mouvement vers le haut.
Le bras gauche derrière la boîte de transmission - un détail sur l'attelage arrière avec un graisseur.
Le patin gauche en position basse - la courroie est engagée.
La même situation.
Et une vue par devant.

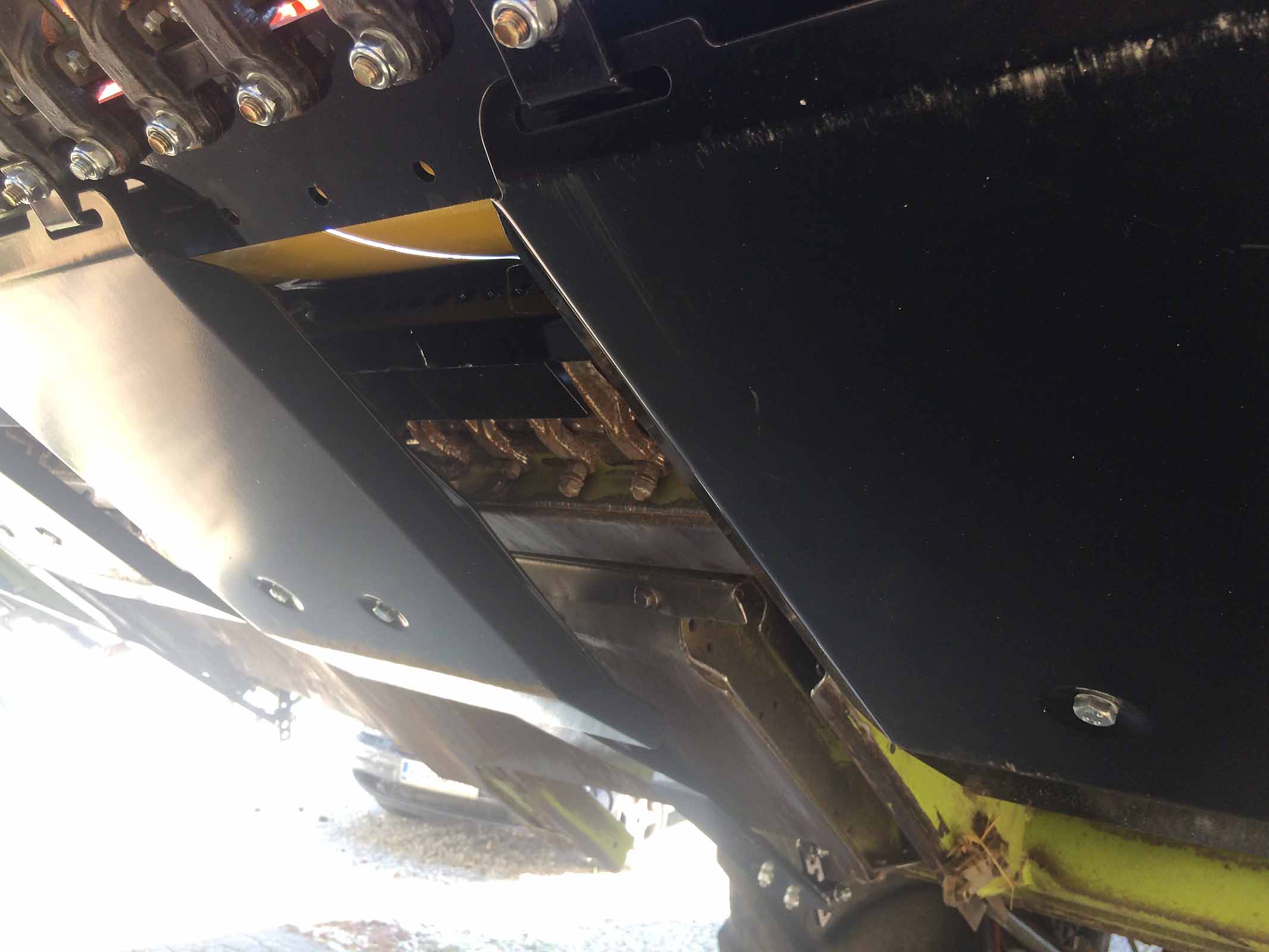

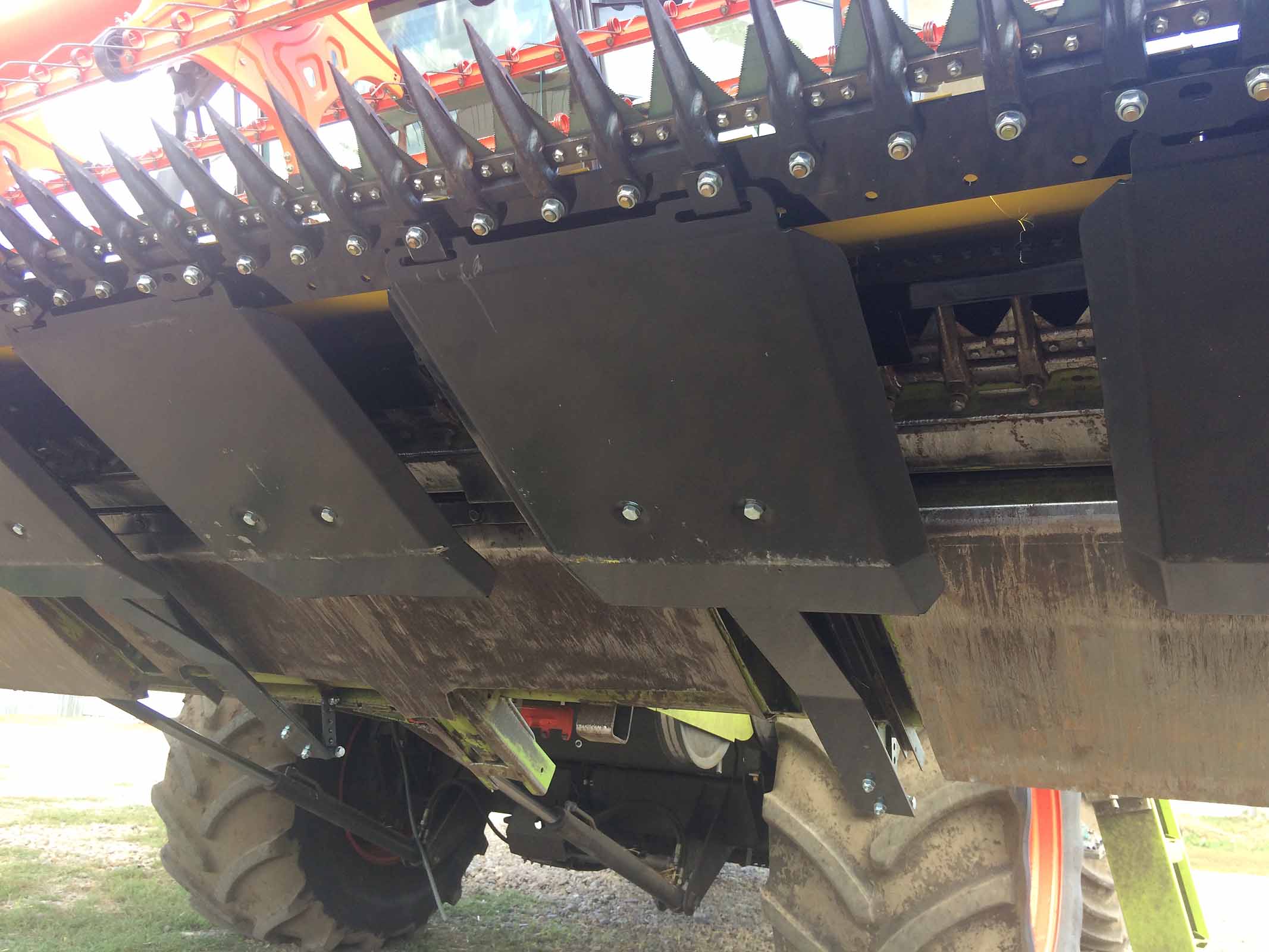

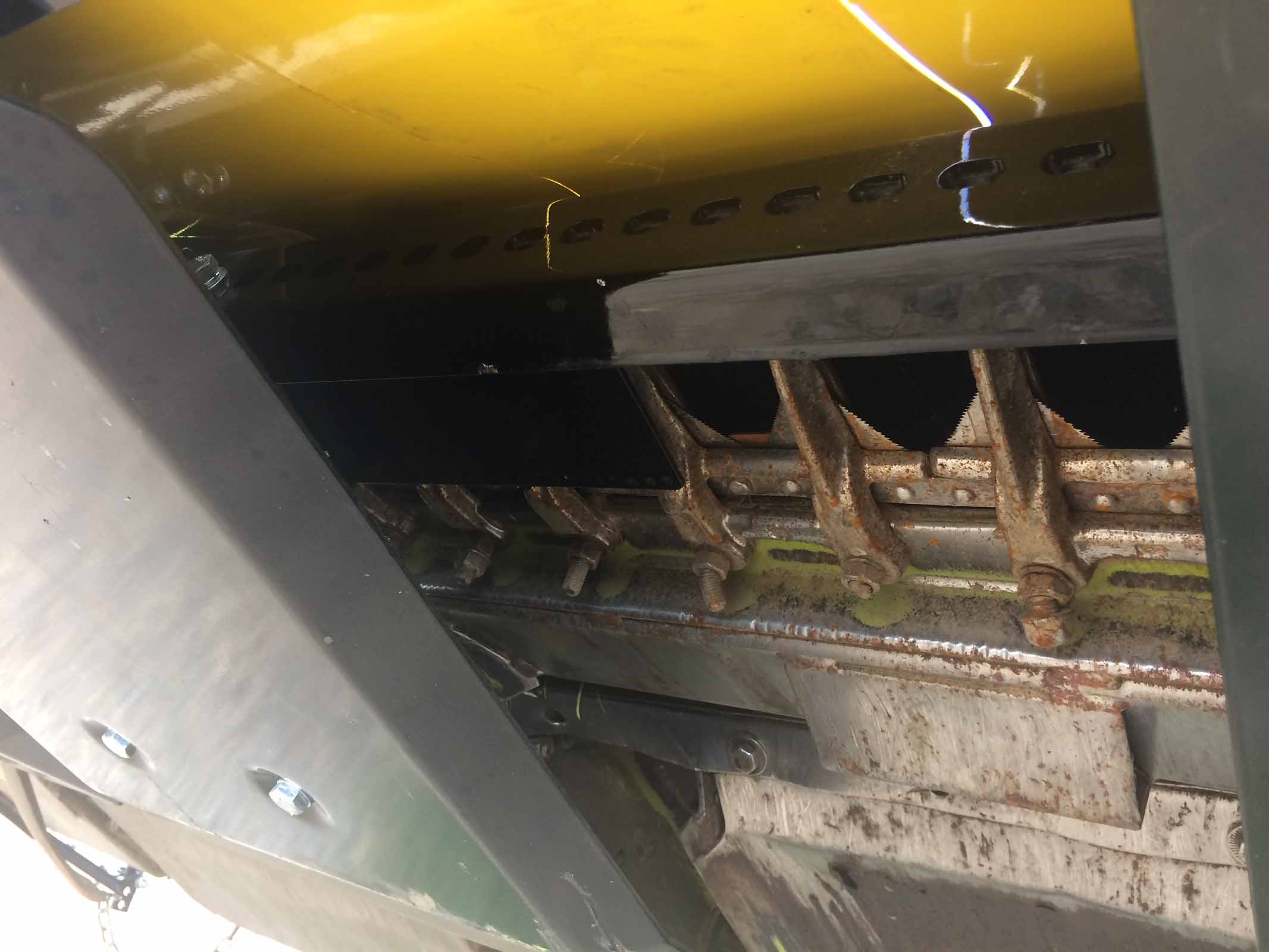

Une vue derrière des plaques flexibles au-dessus des patins.
Et la position des patins lorsque la coupe est relevée.
La position de la boîte de transmission lorsque la coupe est relevée.

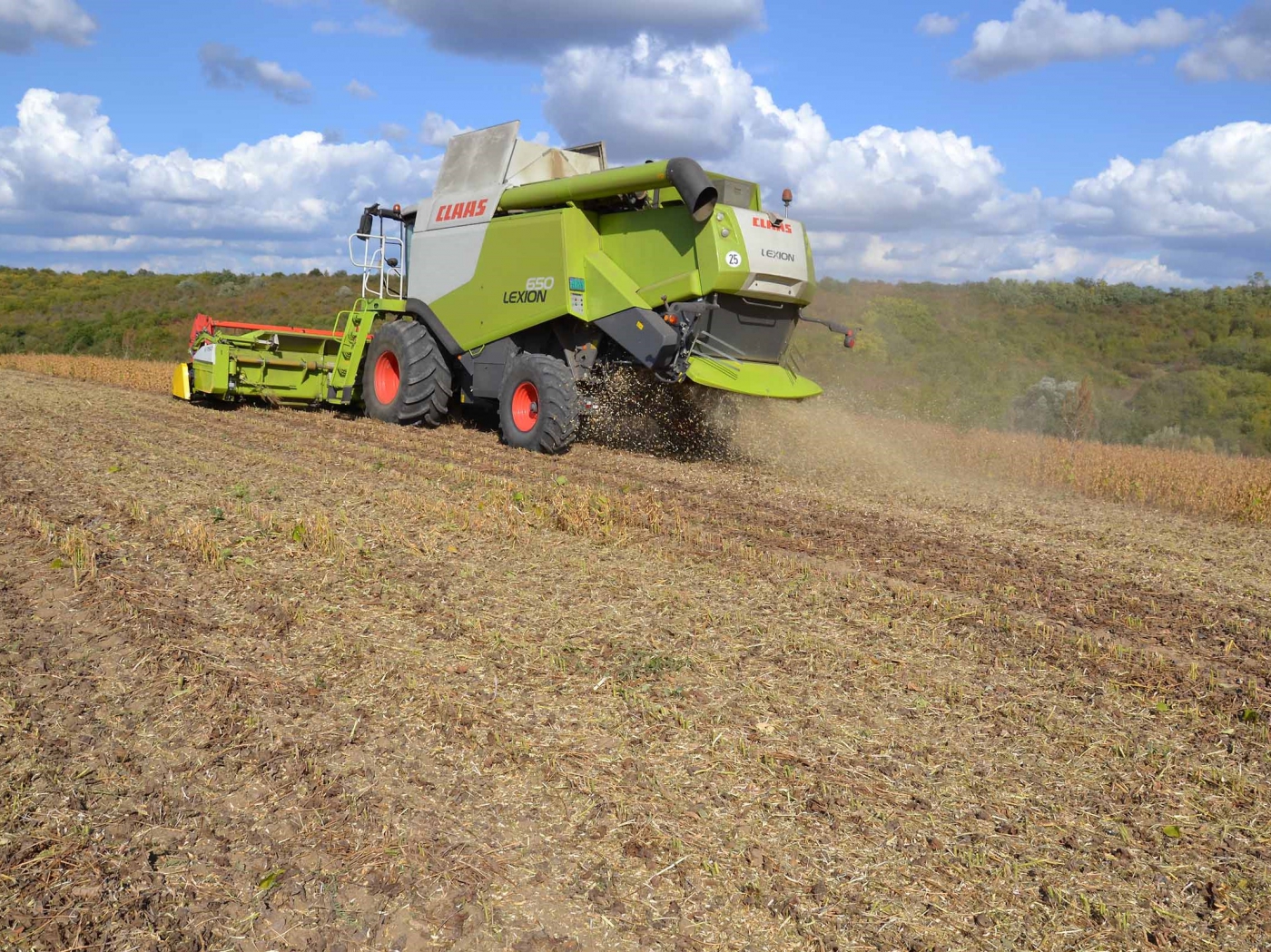

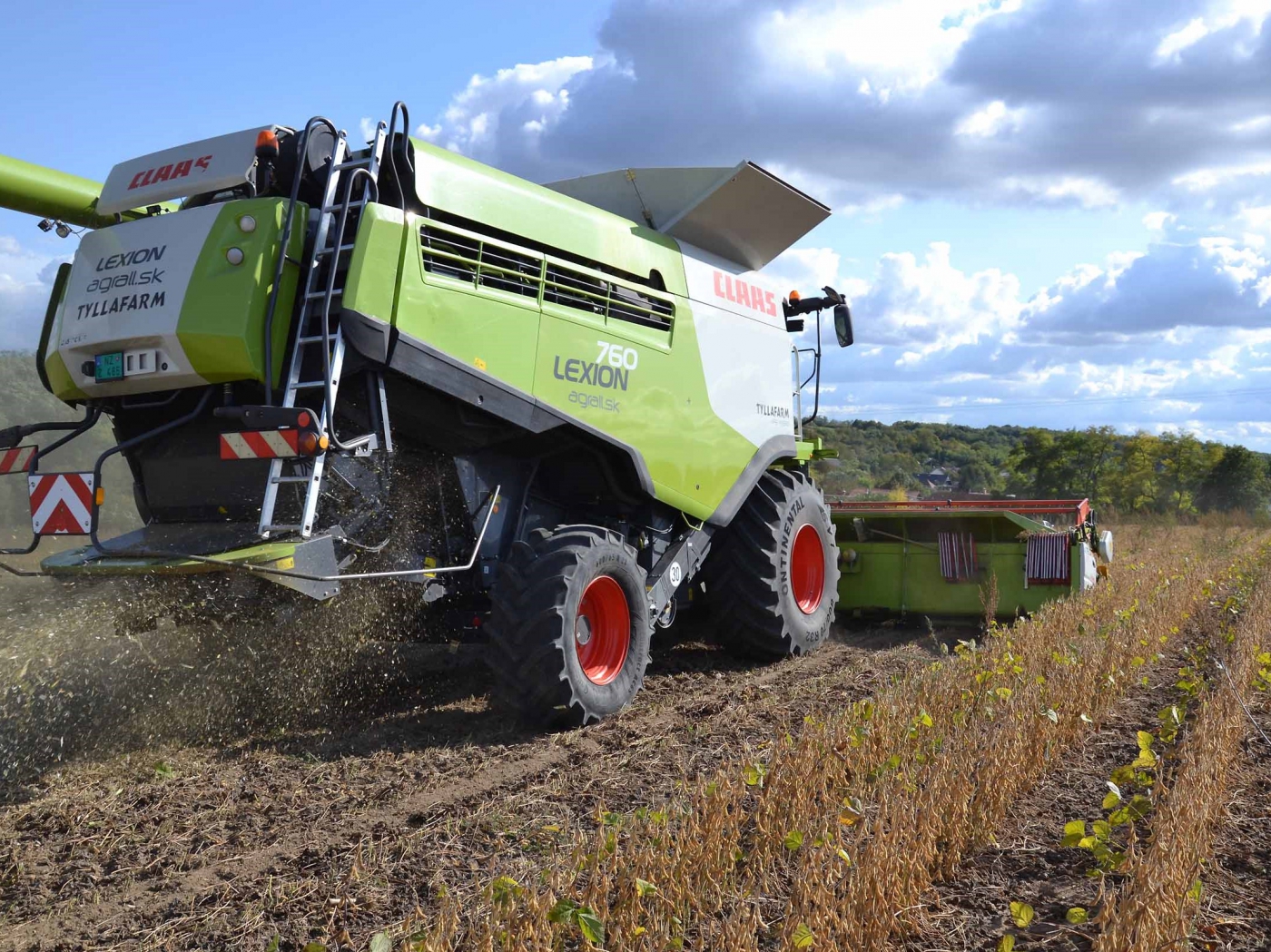

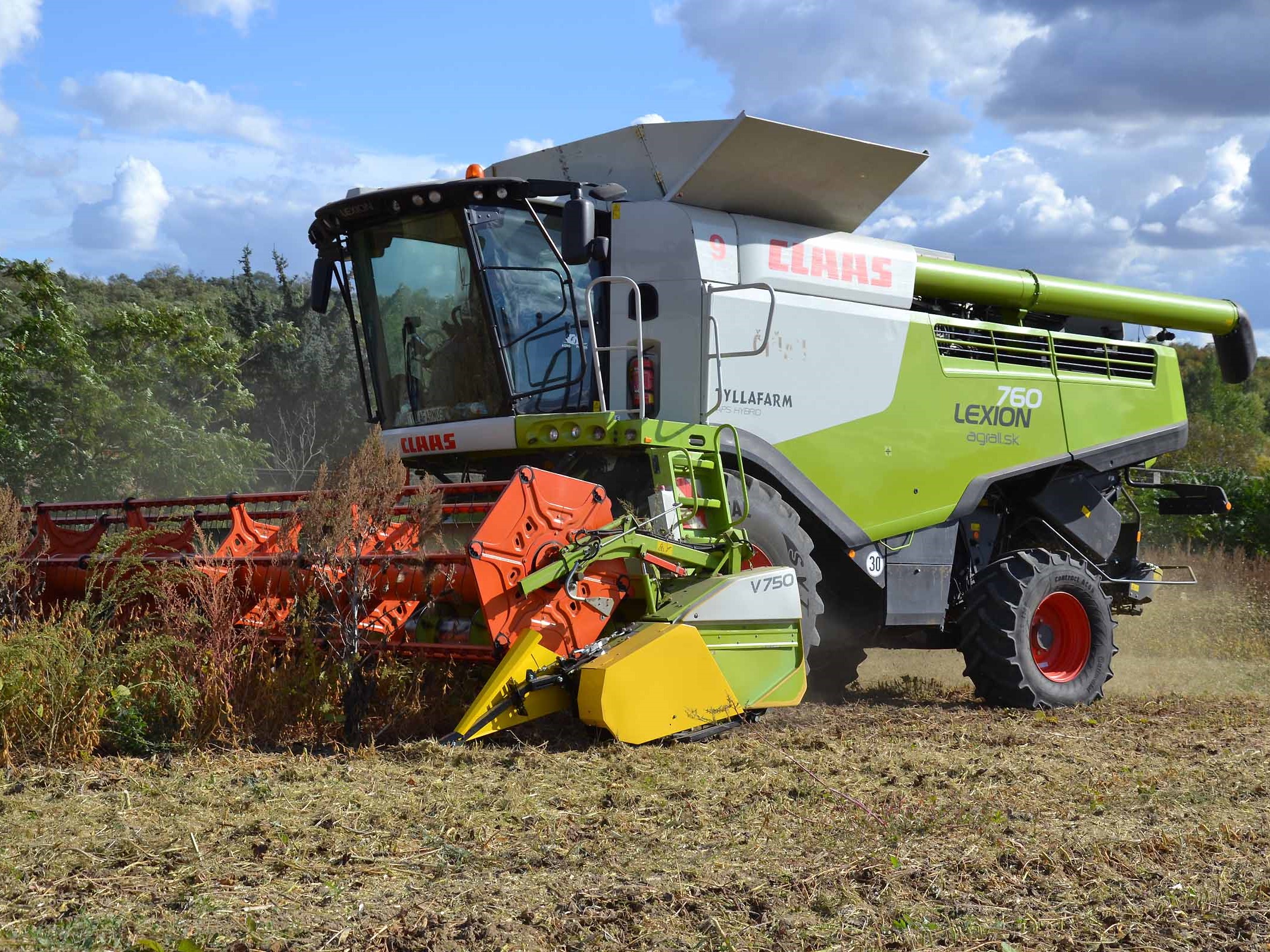

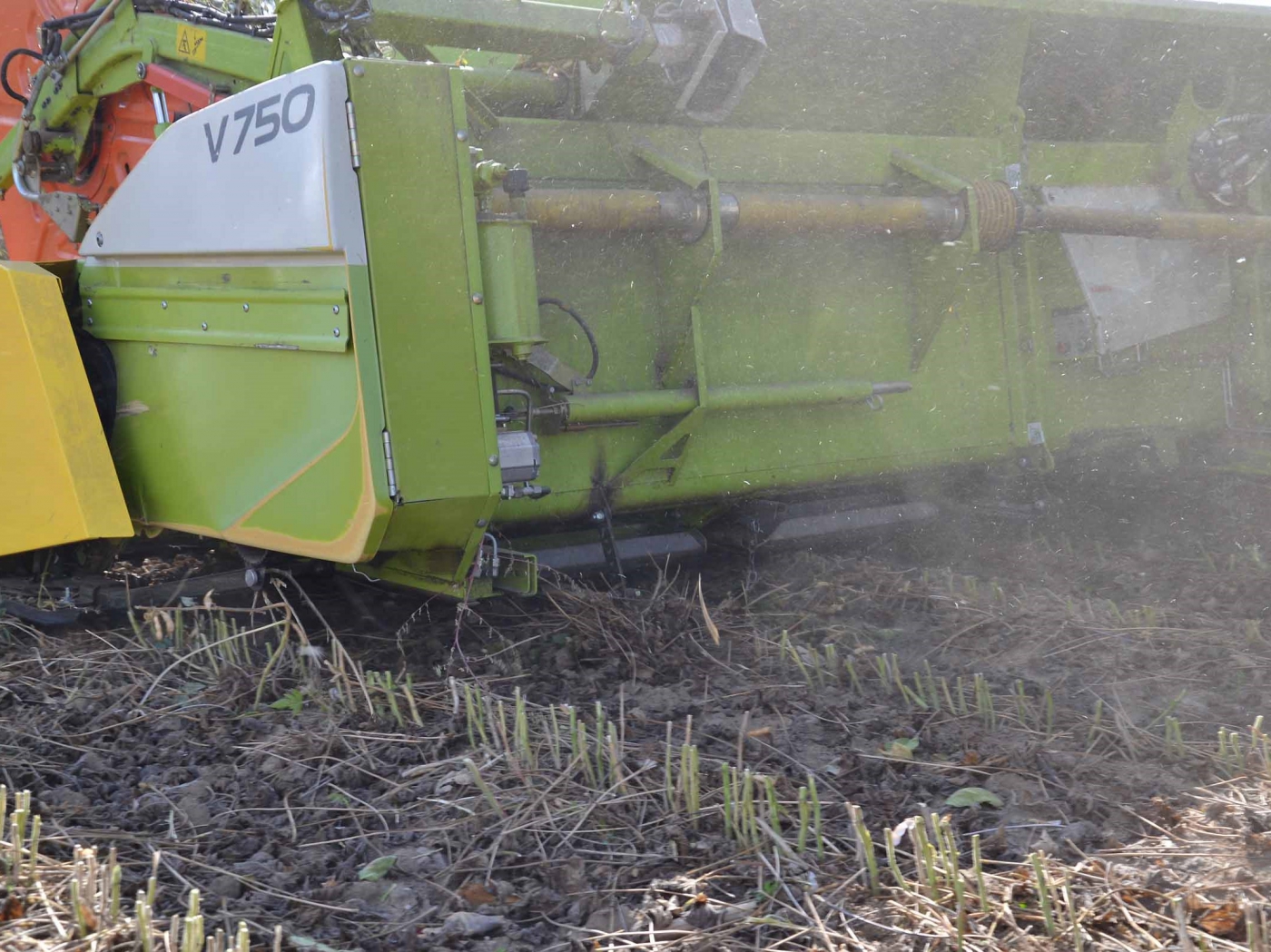

CLAAS Lexion 670 avec une coupe vario V750 et extension Soja FLEX de BISO.
Le module flex en action.
Et encore une fois.
Dans cette image vous pouvez très bien voir à quel point le module flex est souple sur BISO SojaFLEX.

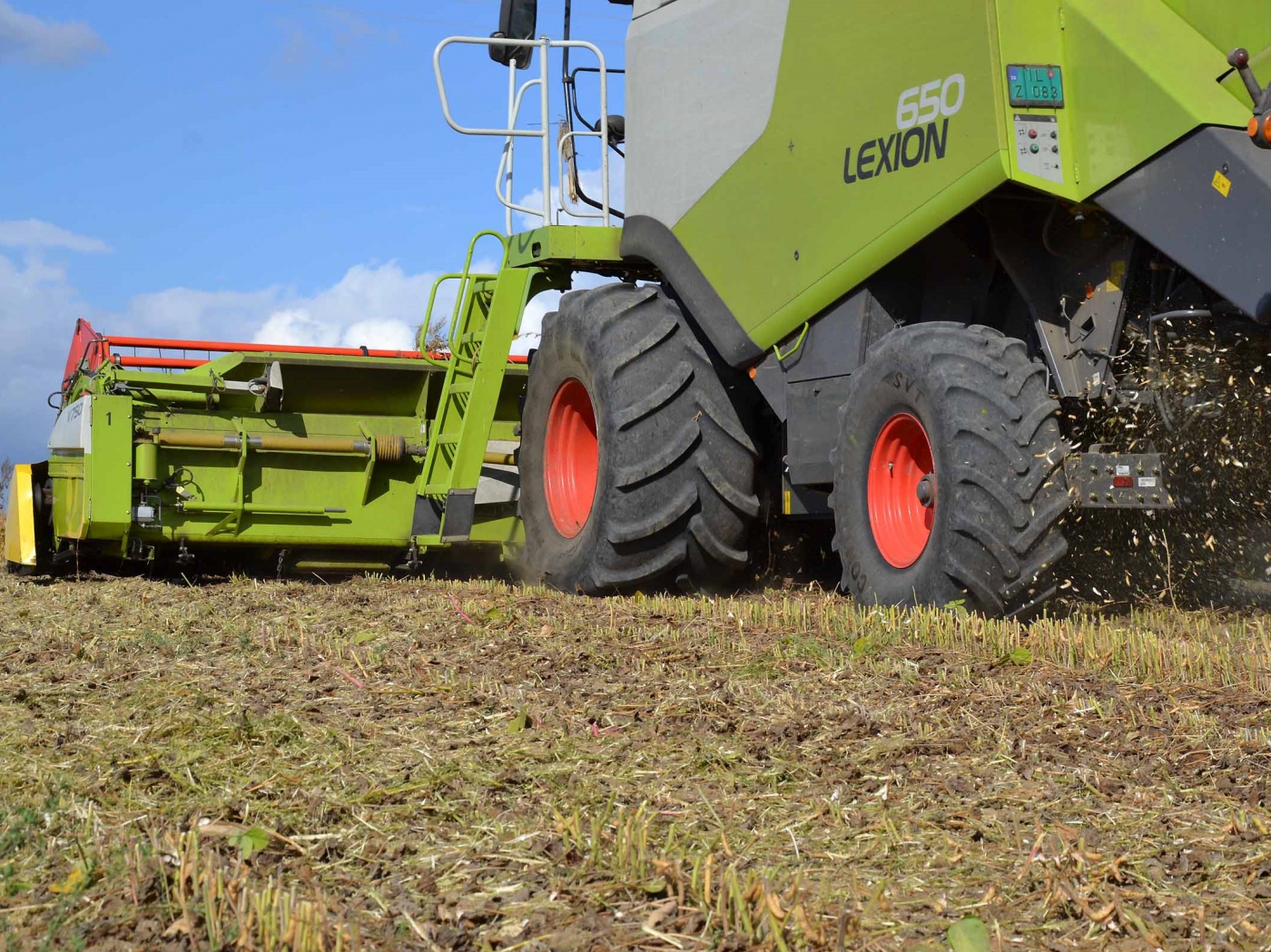

Et le résultat sur le terrain.

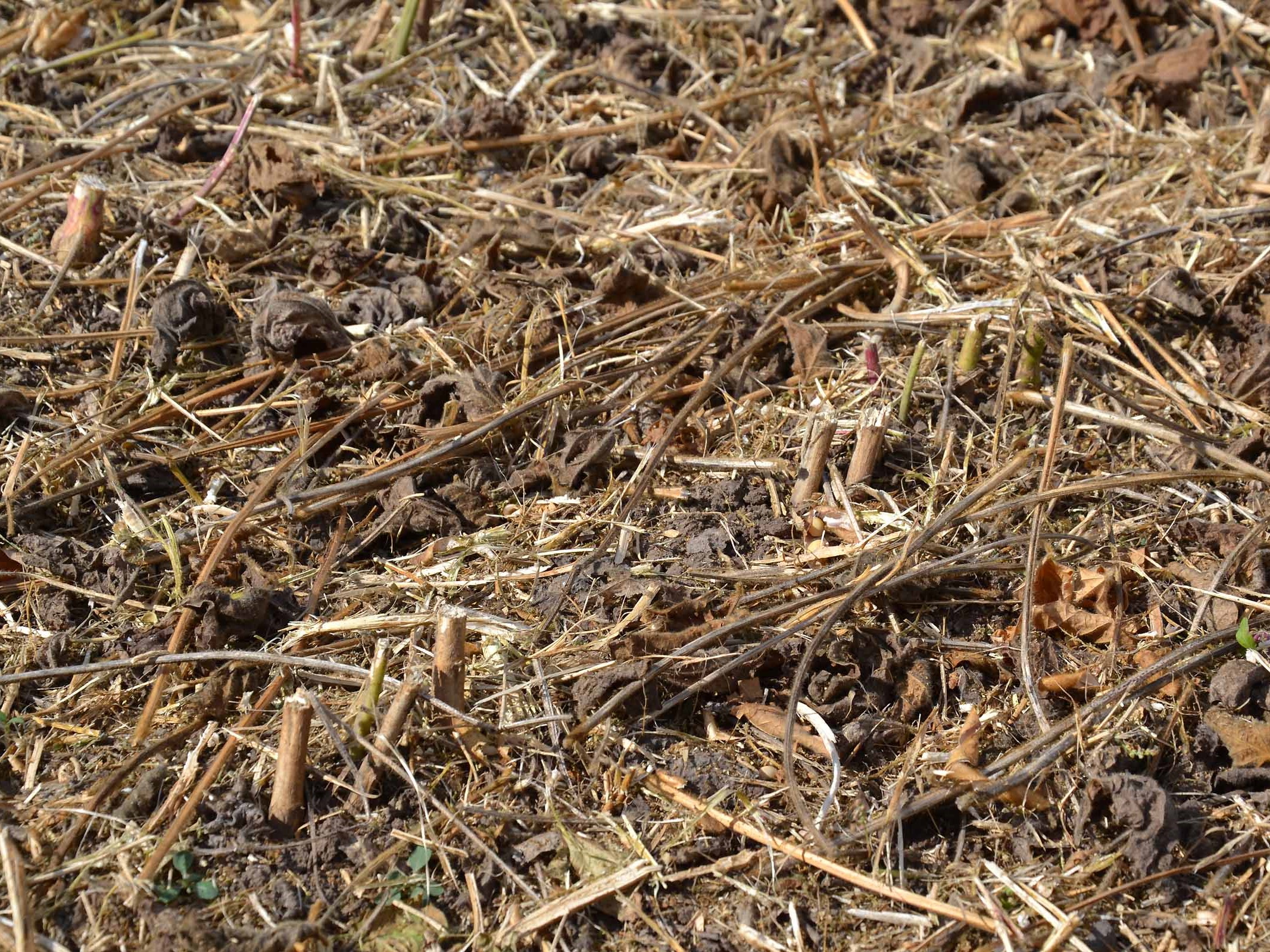

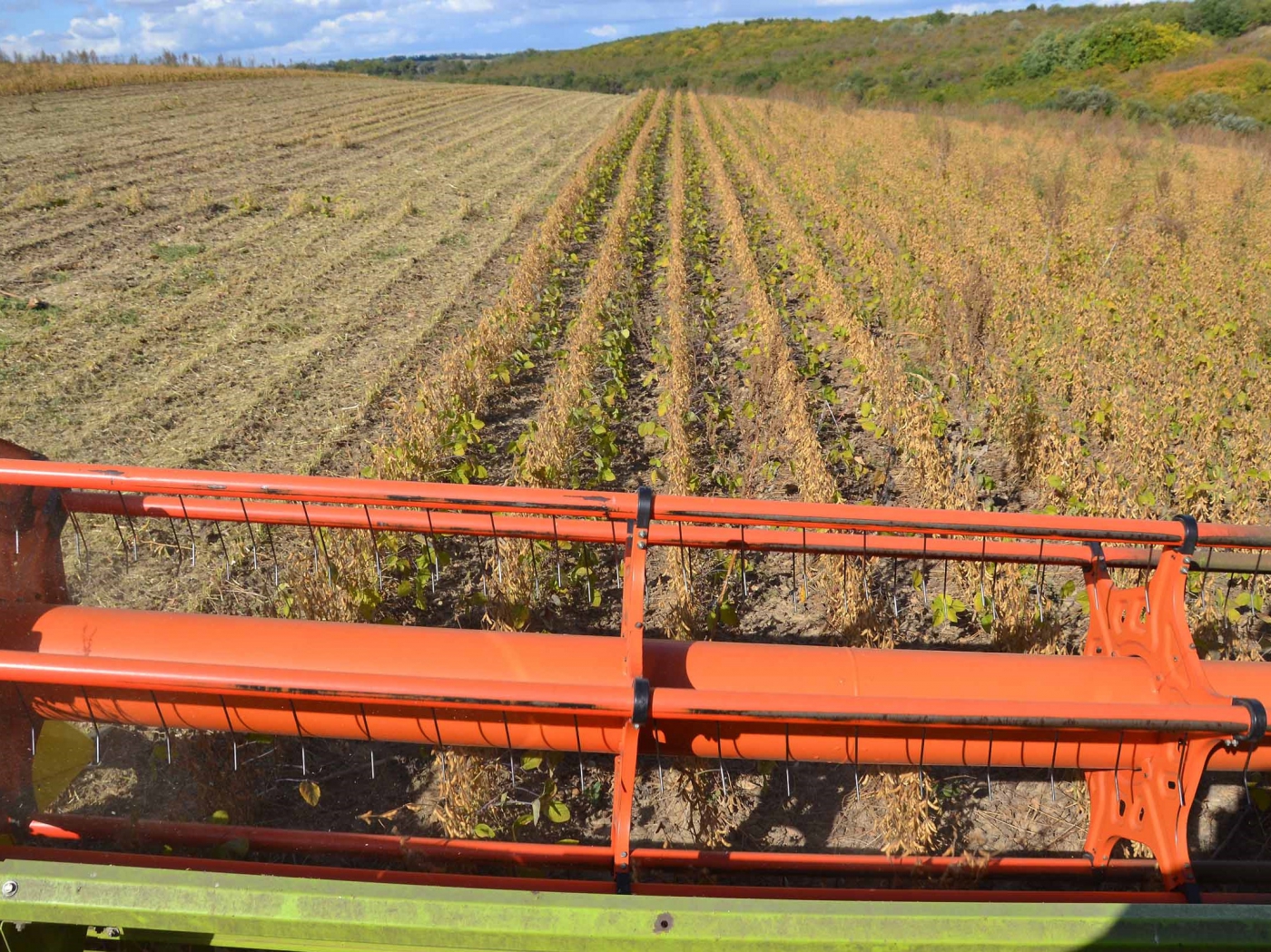

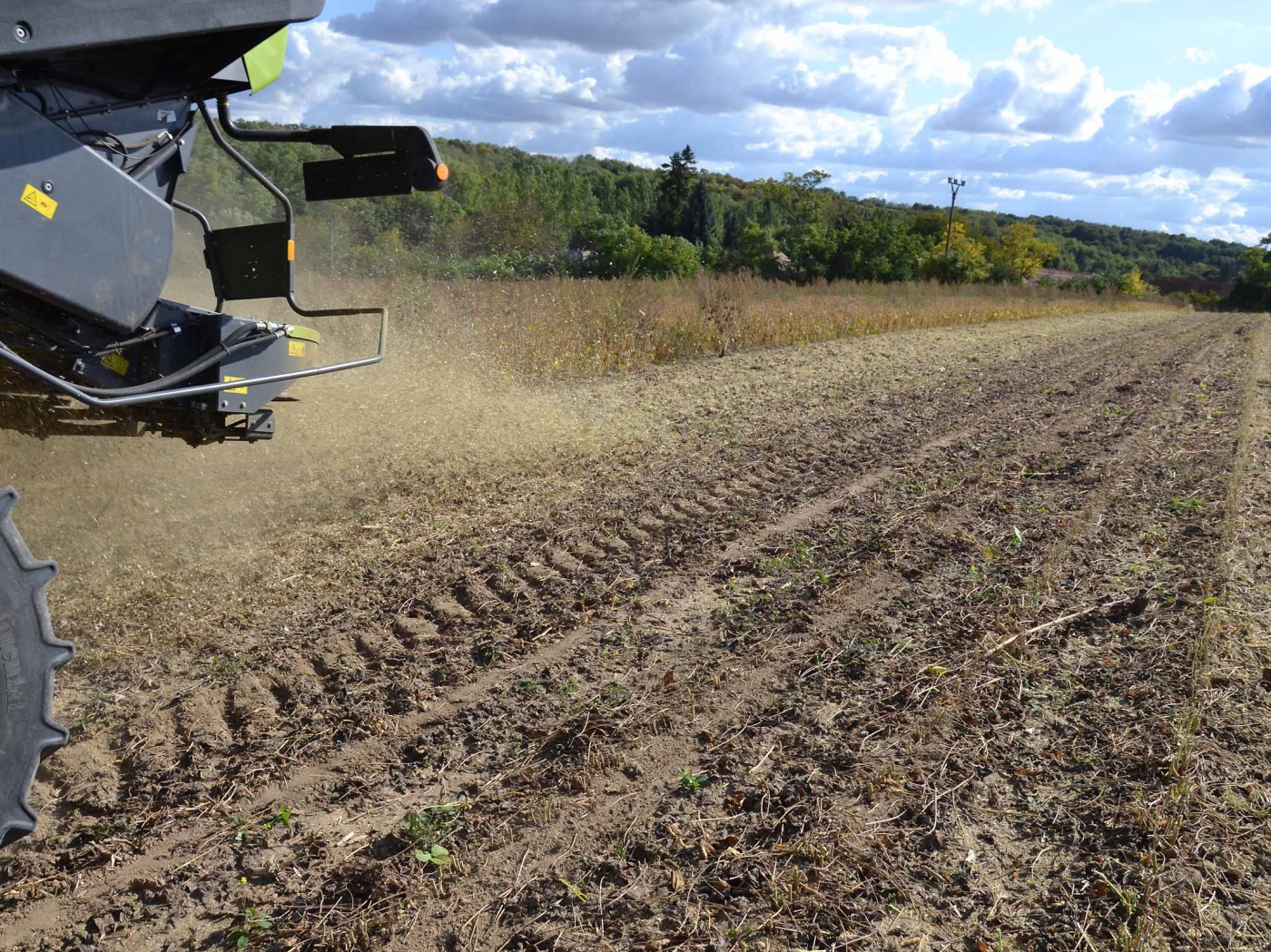

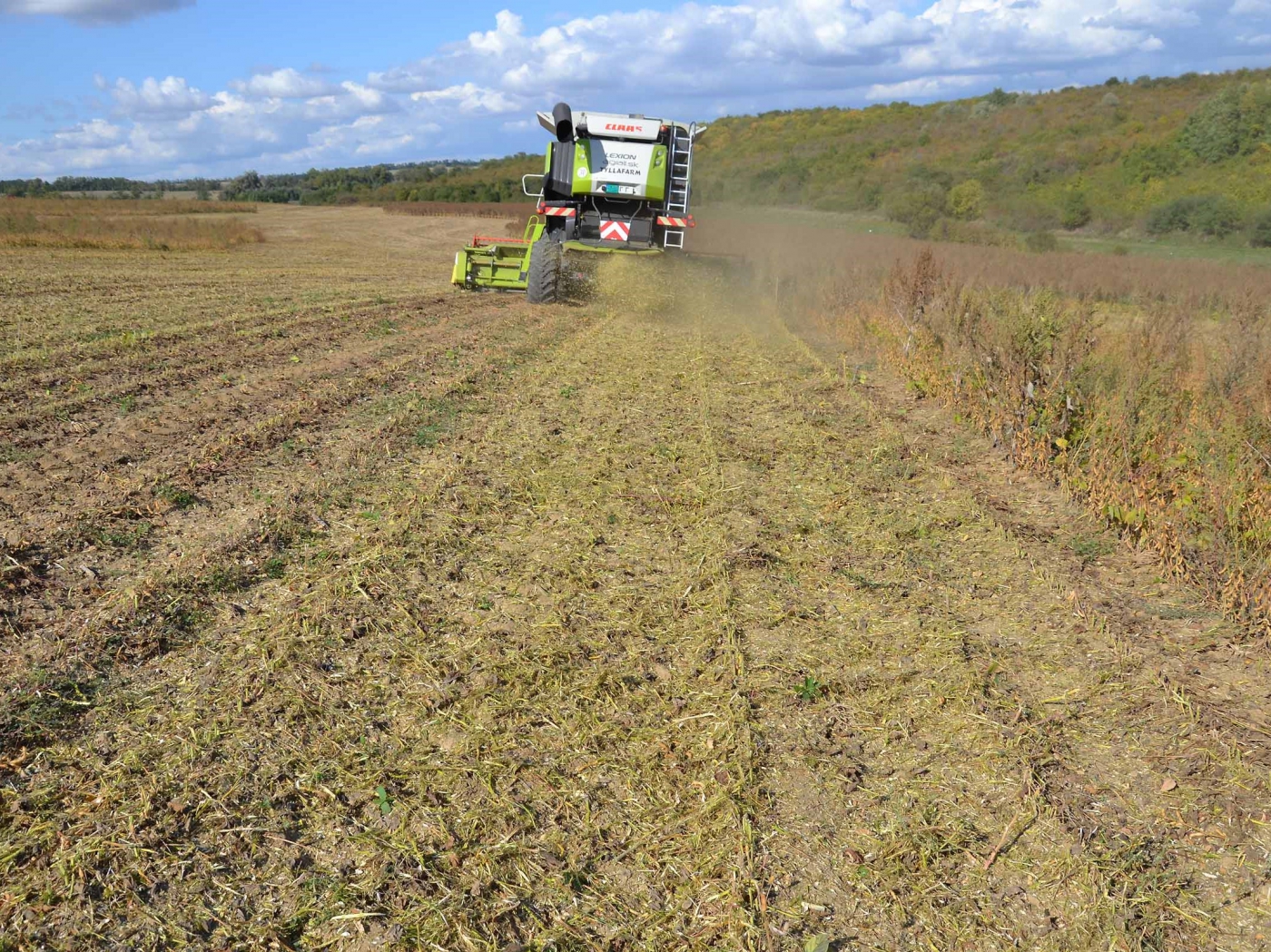

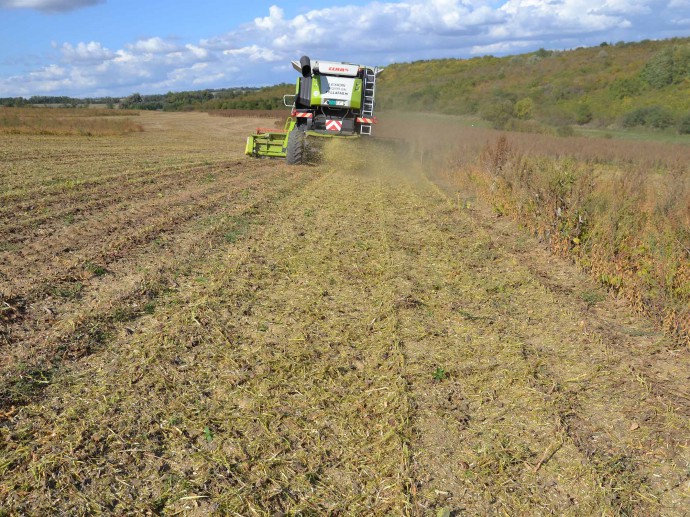

Le champ après la récolte avec notre extension BISO SojaFLEX devrait ressembler à ceci.
