BISO 3D - ACTIVITÉS SUR LE TERRAIN 2020 (PARTIE 2)

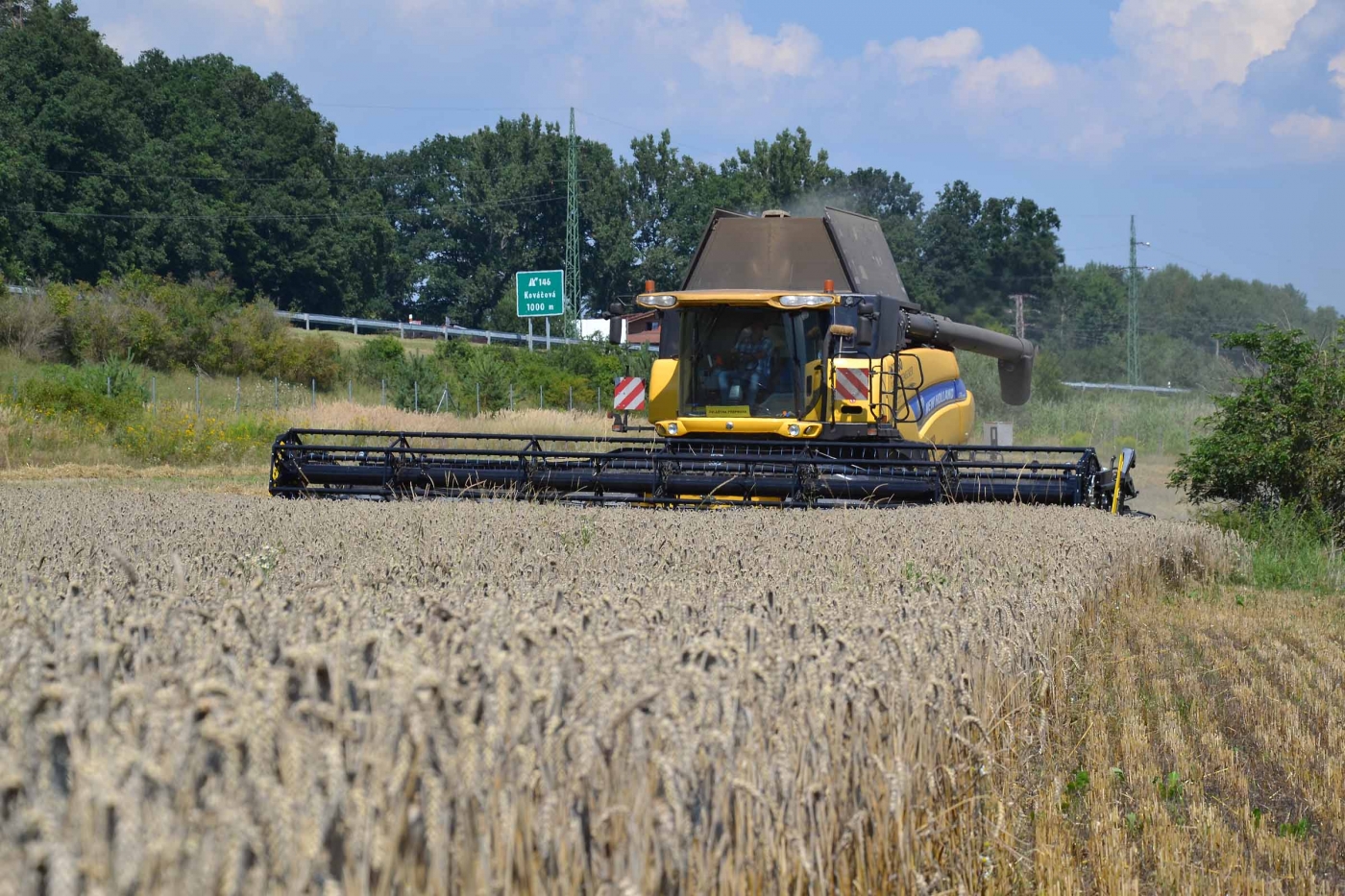

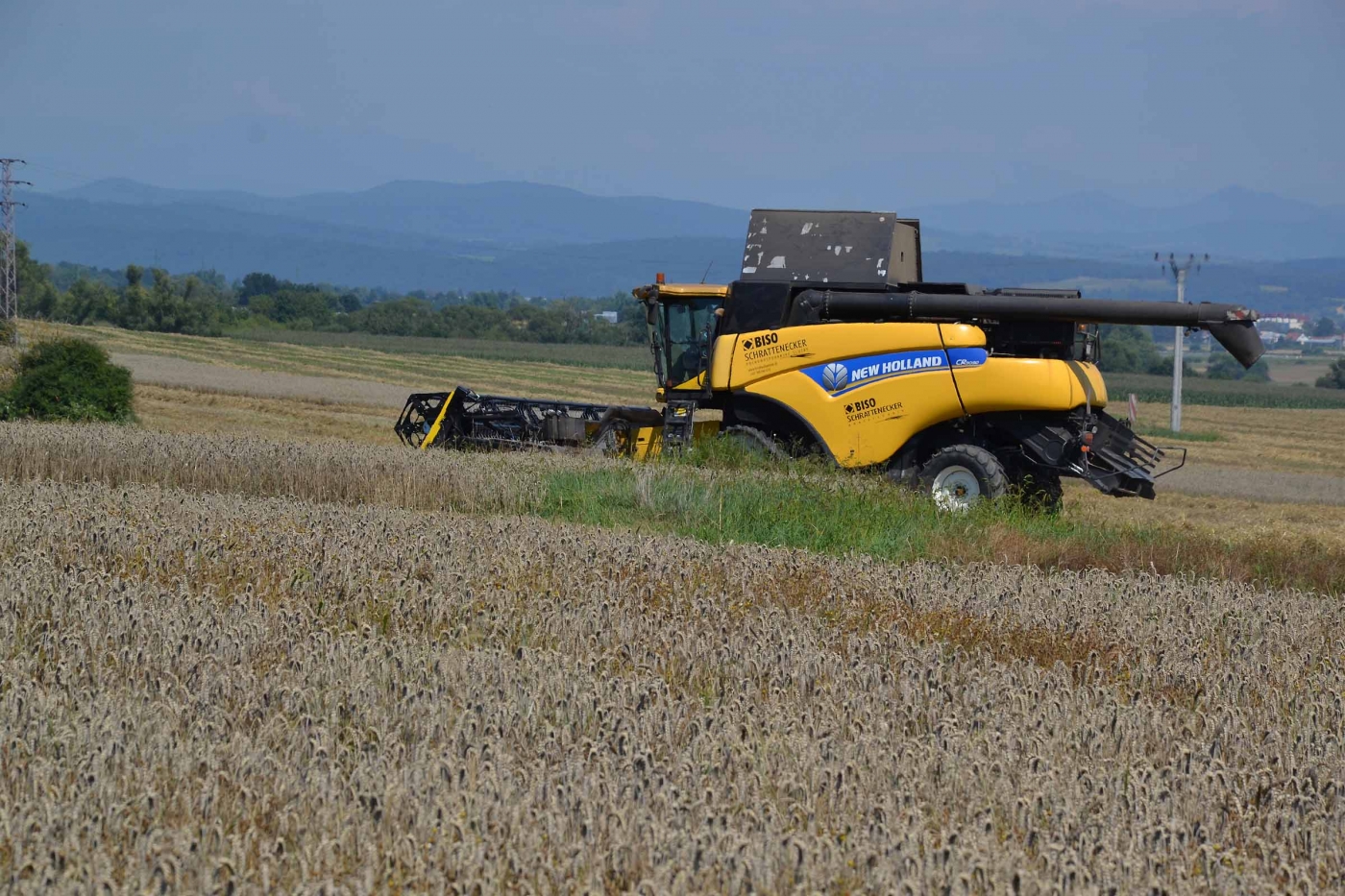

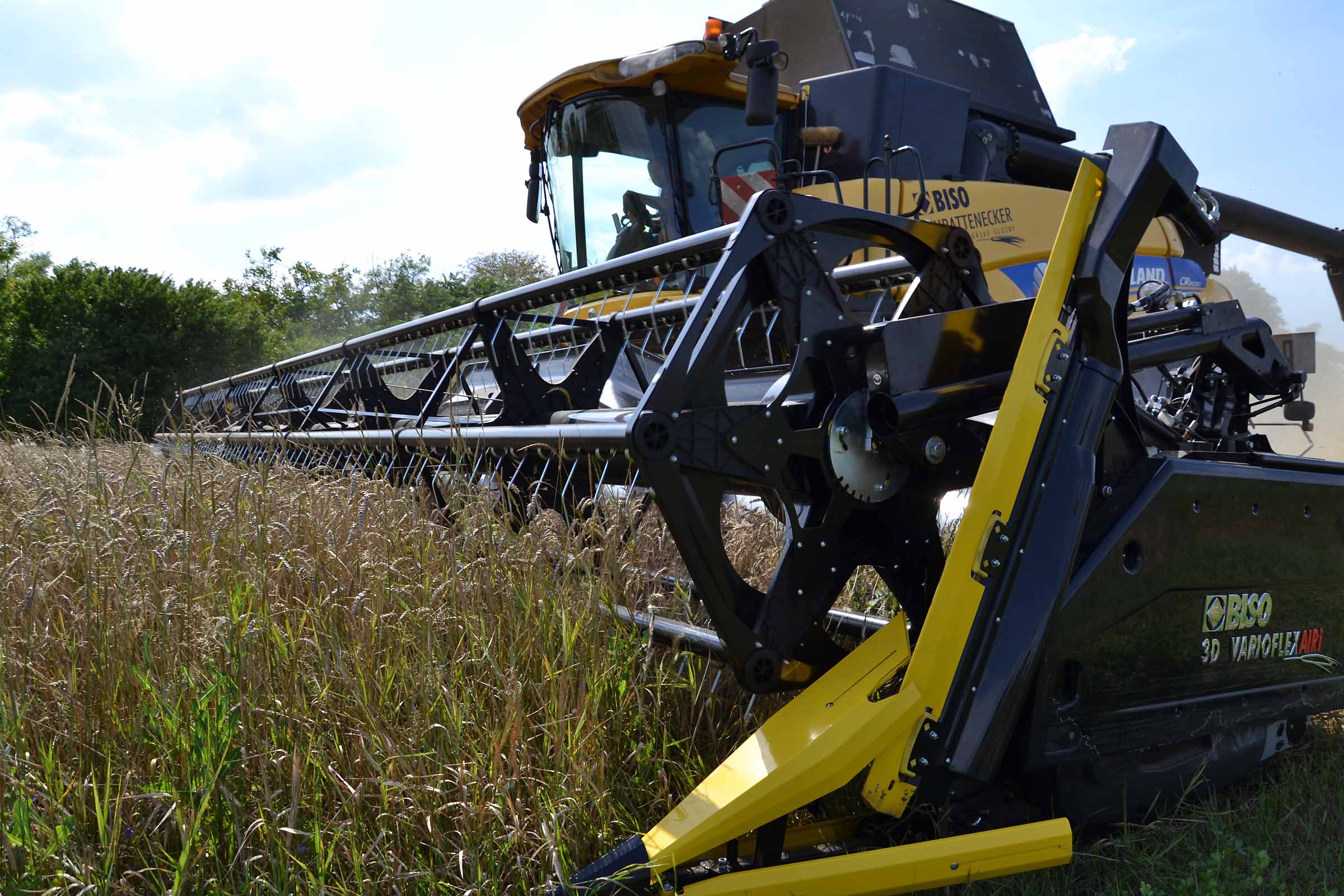

PHOTO DU VARIOFLEX 1070 AIR i 3D SUR LE TERRAIN

BISO 3D - ACTIVITÉS SUR LE TERRAIN 2020 (PARTIE 2)
auteur: BISO publié: 8.2.2021

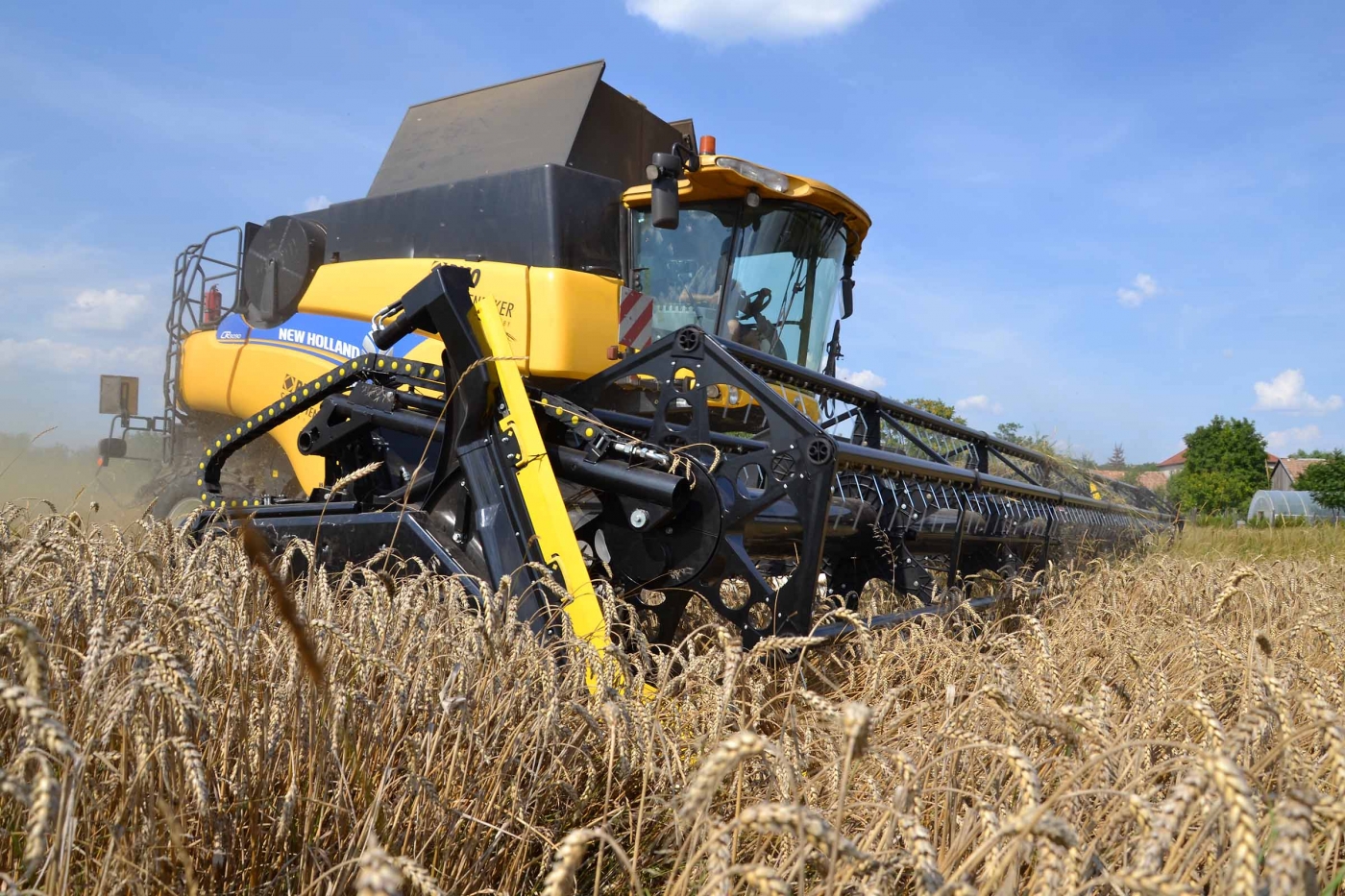

La barre de coupe BISO 3D est une véritable et unique barre de coupe universelle pour le battage professionnel d'innombrables cultures et conditions de récolte. La barre de coupe VARIOFLEX 3D dispose d'une plateforme VARIO avec module FLEXIBLE et de nombreuses fonctions automatiques intelligentes qui assistent la batteuse pendant les différentes phases de récolte.


Dans nos régions, nous récoltons du colza, de l'orge et du blé. Ce sont nos principales cultures pendant la saison principale. Néanmoins, dans certaines régions, le soja et de nombreuses autres cultures spéciales commencent à jouer un rôle important comme les pois et de nombreux types de petites graines. Nos clients ont besoin d'une barre de coupe pour tous ces différents types de cultures.

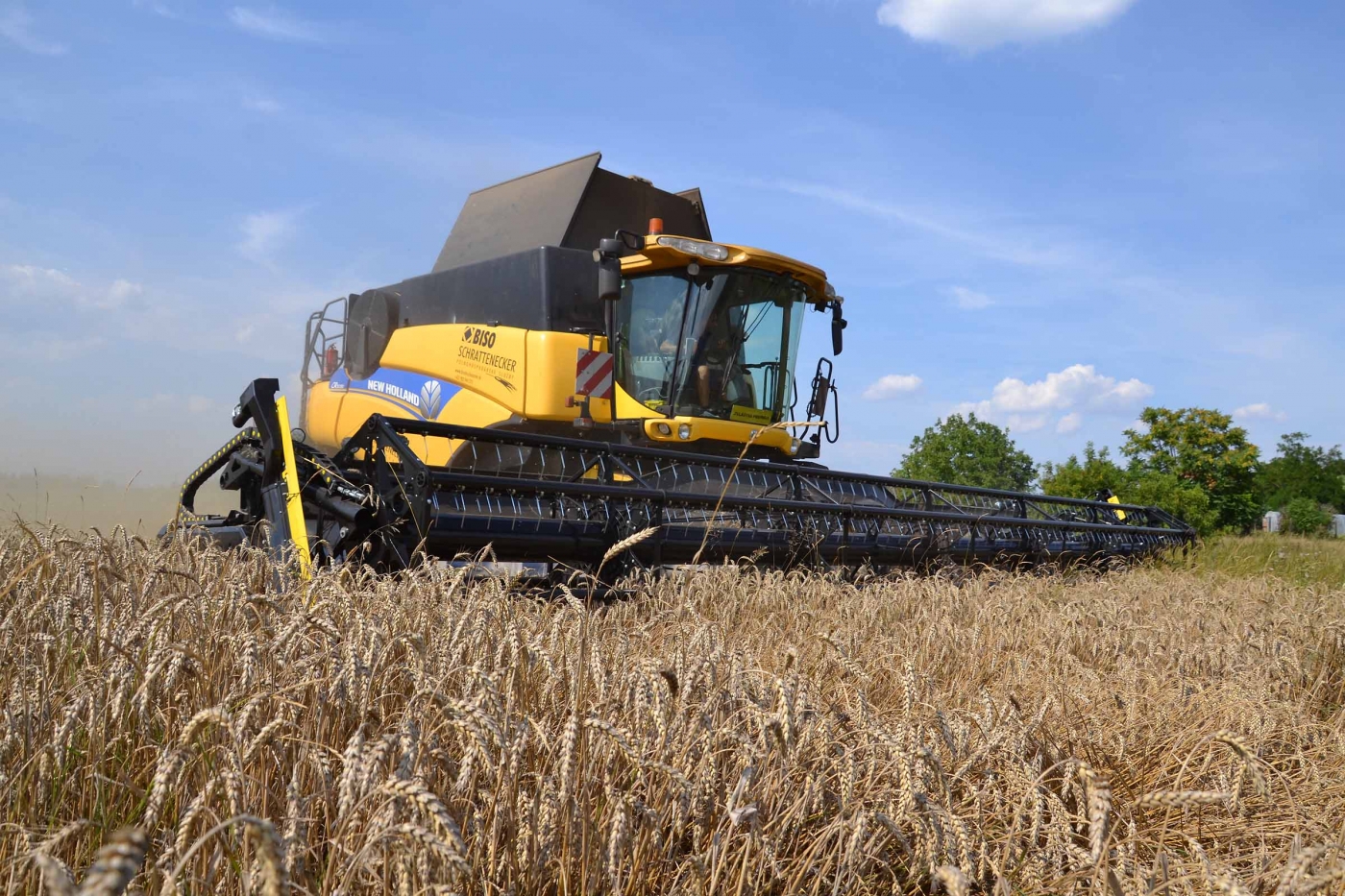

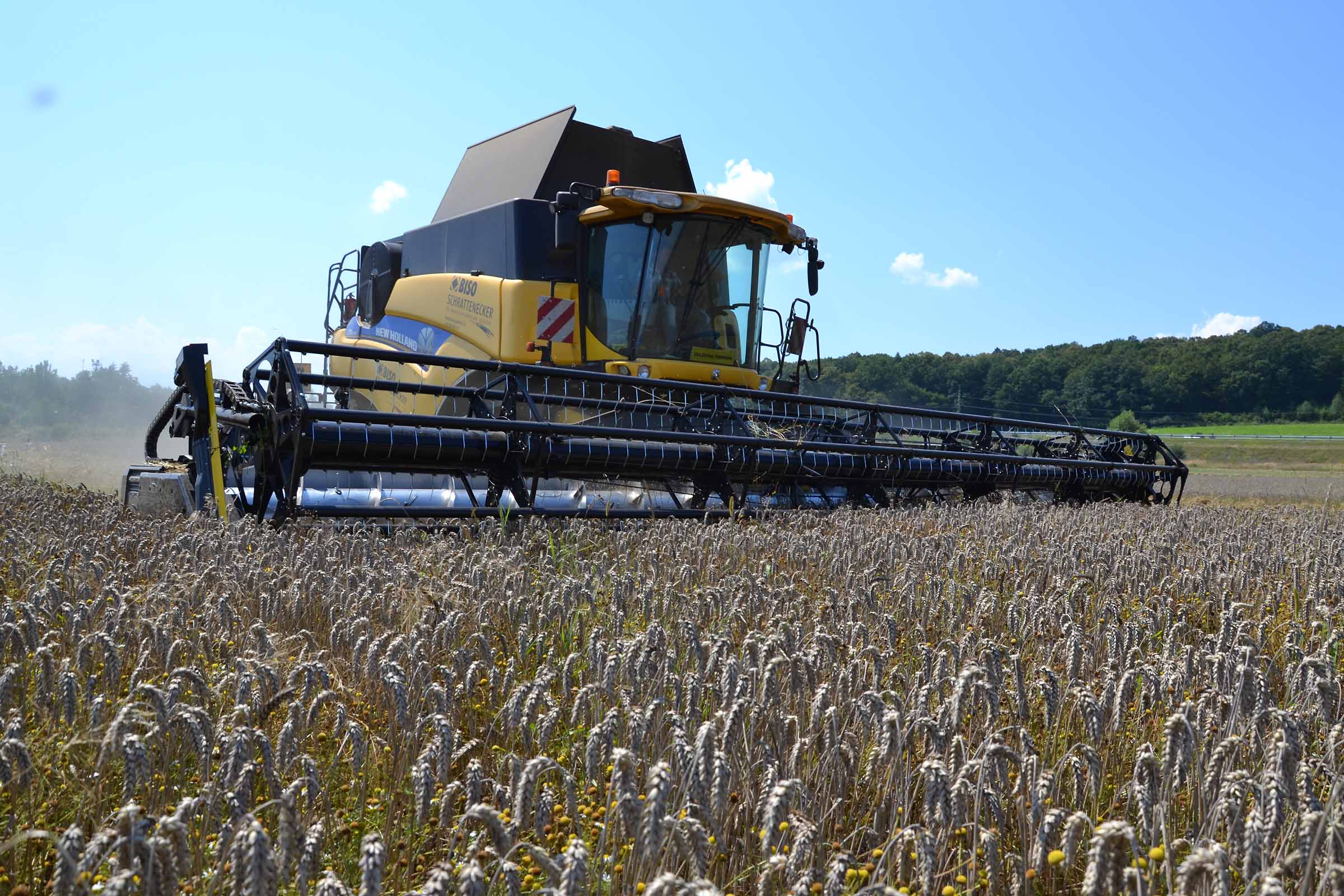

BISO 3D VARIOFLEX 1070 AIR i est idéale pour les moissonneuses-batteuses de grande capacité et les agriculteurs à la recherche d'une récolte rapide et de haute qualité. Notre barre de coupe s'adapte facilement à différents types de cultures. C'est une caractéristique typique des coupes BISO grâce à vingt ans d'expérience avec le système vario.


Les barres de coupe BISO 3D sont prêtes pour la récolte du colza. La plate-forme vario intégrée, la vis et les lames latérales sont les caractéristiques standard de la plateforme.



Qu'est-ce qui a changé au cours des 10 dernières années dans le secteur des moissonneuses-batteuses en Slovaquie ? Les moissonneuses-batteuses deviennent de plus en plus grosses. Bien que le prix à l'hectare facturé par les entrepreneurs n'augmente pas, le prix des moissonneuses-batteuses augmente fortement. Les coûts d'entretien sont à peu près les mêmes, mais le plus gros problème est de trouver un bon chauffeur. Non seulement un conducteur, mais aussi un technicien, qui sait comment fonctionne la moissonneuse-batteuse et est capable d'entendre ce qui se passe à l'intérieur. Il est très facile d'endommager la moissonneuse-batteuse, de provoquer des casses, d'effectuer une mauvaise manœuvre, de bloquer certains systèmes de battage, de surcharger la machine, de surchauffer des composants ... La moissonneuse-batteuse est riche en hydraulique et en électronique, mais pas seulement. Les moissonneuses-batteuses modernes utilisent des technologies très sophistiquées à entraînement mécanique, hydraulique et électrique. Il existe des milliers de composants et dans de nombreux cas, la défaillance de l'un d'entre eux peut arrêter la machine. LA FIABILITÉ est vitale dans cette industrie.



20 ans d'expérience avec les barres de coupe vario

Nous avons une coupe moderne et hautement technologique, la meilleure disponible sur le marché aujourd'hui. La barre de coupe alimente des moissonneuses-batteuses très coûteuses capables de récolter, avec un bon chauffeur, même 100 hectares par jour, surtout si elle est équipée d'une bonne tête de coupe capable d'améliorer les performances de la machine. De nombreuses cultures sont souvent battues dans des conditions différentes. Aujourd'hui, nous avons des semoirs de précision intelligents, des cultivateurs en ligne intelligents qui maximisent les rendements au champ. Si vous souhaitez fermer le cercle, vous devez utiliser de grandes moissonneuses-batteuses qui sont également équipées de systèmes intelligents qui aident les opérateurs à ne pas faire d'erreurs pendant les longues journées de travail.



15 ans d'expérience avec les barres flexibles

D'une part, les clients se plaignent du prix des machines, des coûts de maintenance et de la complexité d'utilisation, d'autre part, ils recherchent des moissonneuses-batteuses aux performances toujours plus élevées (tonnes / heure), entièrement automatiques avec une cabine de luxe comme dans les camions ou dans les voitures particulières. Au cours des 20 dernières années, les têtes de coupe ont également considérablement évolué. Les «standards» exigent aujourd'hui une tête de coupe vario avec lames latérales verticales intégrées, des cabines de haute qualité, des pneus larges (des pneus d'au moins 800 mm de large sont utilisés dans notre région), des grilles autonivelantes, des broyeurs de paille et des épandeurs de menu pailles. De nombreuses moissonneuses-batteuses ont la conduite assistée, les chenilles, les 4 roues motrices, la cartographie des rendements avec capteur de rendement et d'humidité, rotor ou système de battage hybride ... et, dans le secteur des barres de coupe, la demande du système FLEXIBLE arrive aussi.


Les barres de coupe BISO 3D actuellement produites ont des spécifications très élevées. Il en résulte un système flexible avec suspension pneumatique et des fonctions intelligentes et un système breveté de détection de la pression au sol situé sous la barre de coupe.


Le cadre HYBRID est la colonne vertébrale de nos coupes. Le cadre est très robuste avec une flexion minimum, ce qui rends l’"effet banane" complètement absent. Grâce à cela, nous pouvons utiliser la vis de grande capacité et avoir une très longue durée de vie de toutes les pièces mobiles.


En mode FLEXIBLE, l'élément clé est la détection de la pression au sol dans la zone de la lame de coupe. Le conducteur peut régler la pression de 0,5 à 10 kg.



Les plateformes VARIO et FLEX non seulement pour le soja

Les coupes flexibles sont généralement liées au soja ou aux pois, mais avec des coupes plus larges que 7,5 m, nous recevons de plus en plus de demandes de la part des agriculteurs pour des barres de coupe FLEXIBLES pour la récolte de produits couchés. En général, les exploitations avec de bons sols sans pierre et des rendements supérieurs à 8 tonnes par hectare trouvent pratique d'investir dans des cueilleurs à haut rendement pour maximiser les rendements. La valeur du produit laissé au sol est nettement supérieure à l'investissement dans une barre de coupe avec notre nouvelle technologie flexible.

Nous resterons en contact avec nos clients et analyserons les avantages réels de notre technologie. Il sera intéressant d'évaluer leurs avis lorsqu'ils auront utilisé la coupe en modalité rigide et flexible automatique pour confirmer l'efficacité du logiciel et apporter les améliorations qui nous seront signalées. Grâce à notre technologie, la mise à jour du logiciel se fait en ligne afin que tous les coupes déjà en possession de nos clients puissent recevoir des mises à jour avant la saison prochaine.



BISO 3D une barre de coupe pour toutes les marques de moissonneuses-batteuses

Dans notre flotte, nous utilisons la tête de coupe 3D VarioFLEX sur les moissonneuses-batteuses New Holland et Case-IH. Les machines disposent d'un système hydraulique puissant, d'un canal d'alimentation robuste et d'un excellent système électronique qui permet une adaptation optimale au sol. Historiquement, nous avons eu aussi une relation préférentielle avec de nombreux clients utilisateurs de moissonneuses-batteuses Claas Lexion qui ont des demandes similaires à celles des clients CNH et nous connaissons très bien leurs machines car ce sont des entrepreneurs qui travaillent souvent ensemble. D'autre part, le segment des clients utilisant des machines John Deere est spécifique car ils ont une expérience plus limitée avec les coupes vario. Pour ces derniers, nous sommes impatients de voir de nouvelles moissonneuses-batteuses hautes performances qui auront besoin de notre technologie. Nous recevons les premiers commentaires des concessionnaires de moissonneuses-batteuses MF / FENDT et ils semblent très bons.

Cette année a été une saison de récolte difficile. Les pluies abondantes et la boue ont considérablement retardé les chantiers de récolte. Néanmoins, nous avons une réponse positive de nos clients concernant le travail de nos coupes vario dans des conditions aussi difficiles grâce au système vario breveté, une bonne protection du fond et la possibilité de changer l'angle de la coupe.

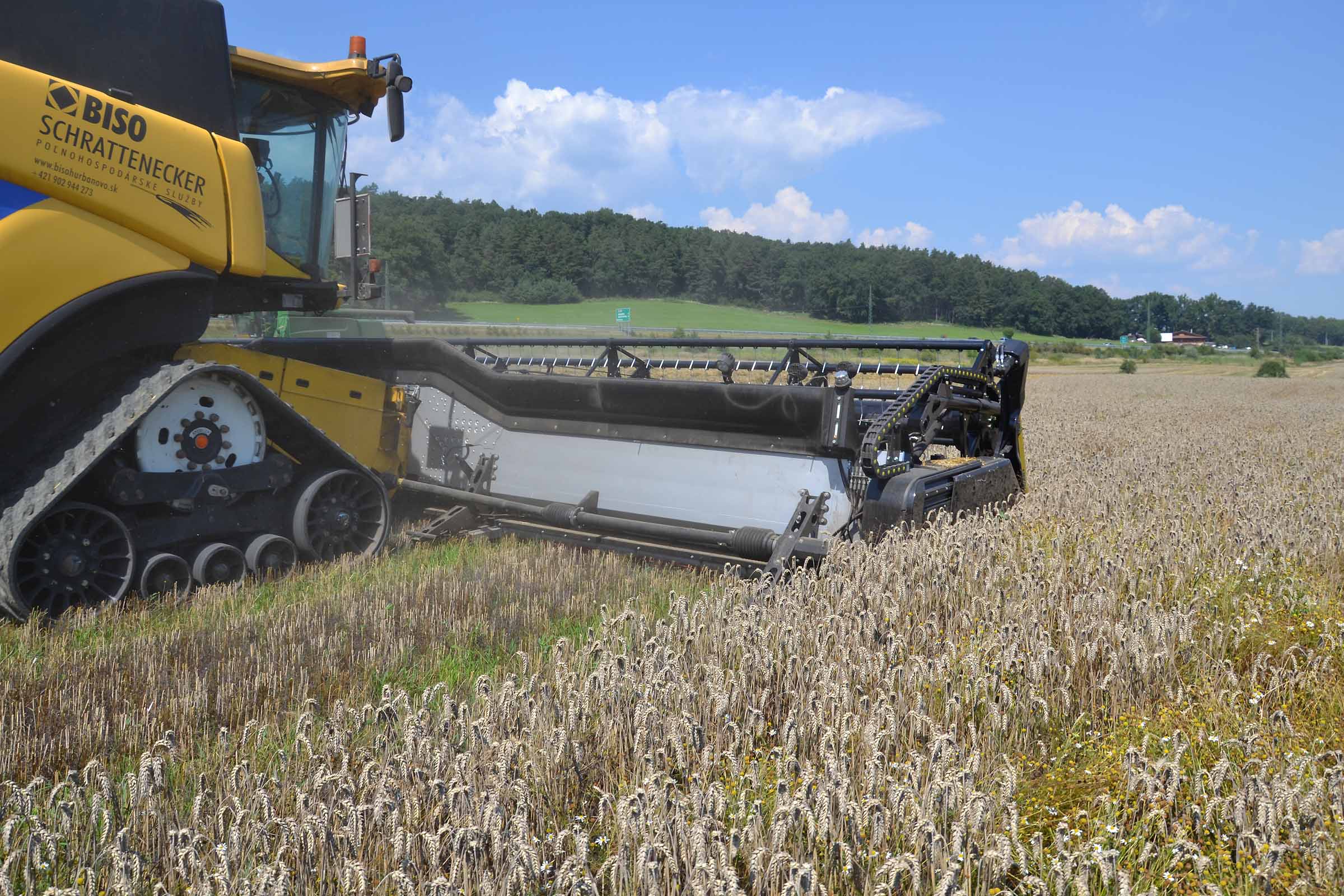

La lame de coupe (système vario) peut être avancée d'environ 800 mm par rapport à la vis d'alimentation. De plus en plus d'agriculteurs travaillent avec des produits BIO ou avec une faible utilisation de pesticides, cela implique un battage en présence de mauvaises herbes et par conséquent il est nécessaire d'utiliser des cueilleurs capables d'effectuer une coupe précise et très près du sol.


Le principal avantage de la coupe vario par rapport à une draper est le coût de fonctionnement inférieur et la durée de vie plus longue. Dans les zones de contact avec la matière récoltée, nous utilisons des matériaux de haute qualité, généralement de l'acier inoxydable et de l'acier flexible. Ceci est important pour les clients qui battent des surfaces d'environ 1000 hectares par an.


Avec la coupe vario, est possible modifier la configuration de la plate-forme de coupe en quelques secondes et surveiller en permanence le flux de récolte.

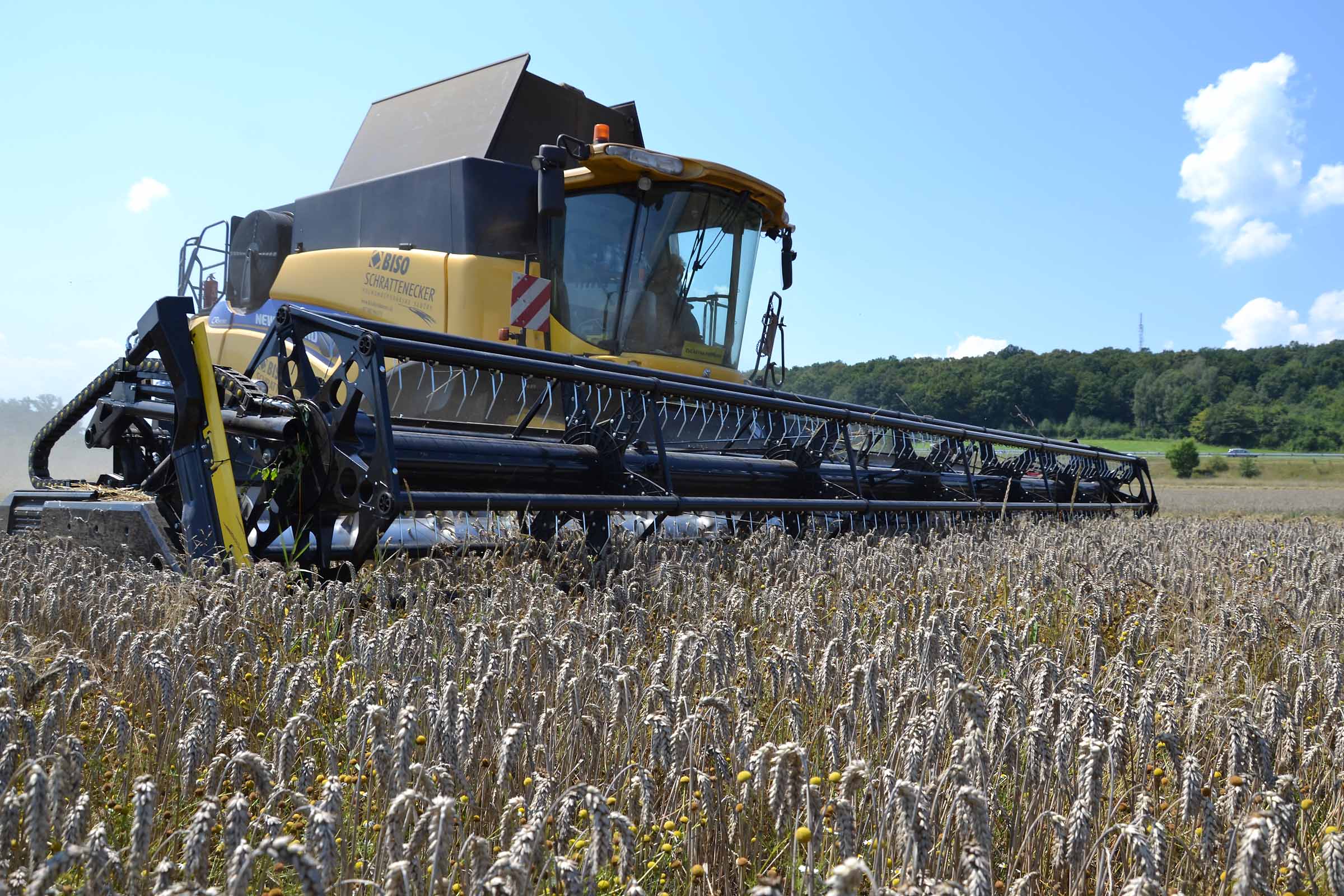

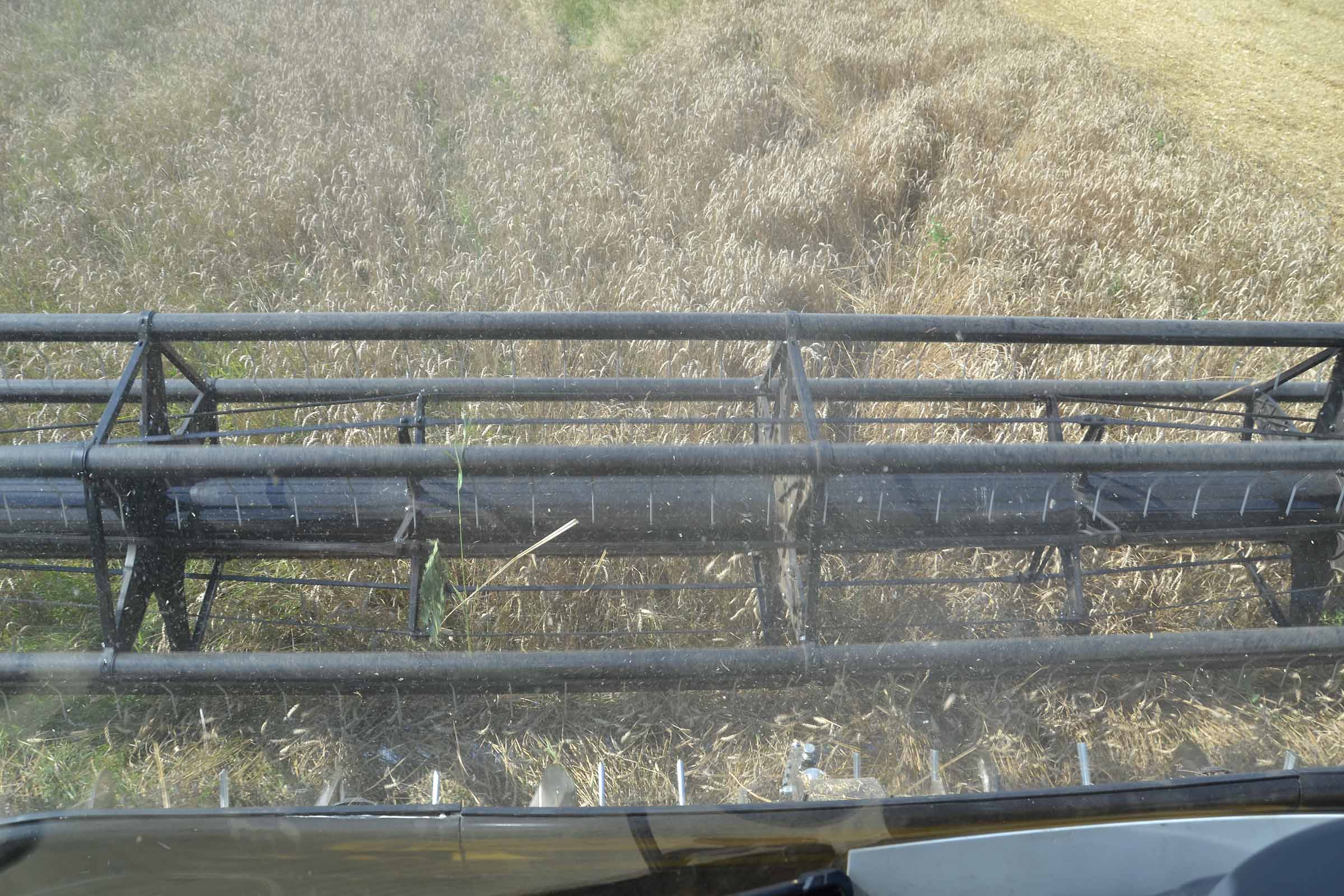

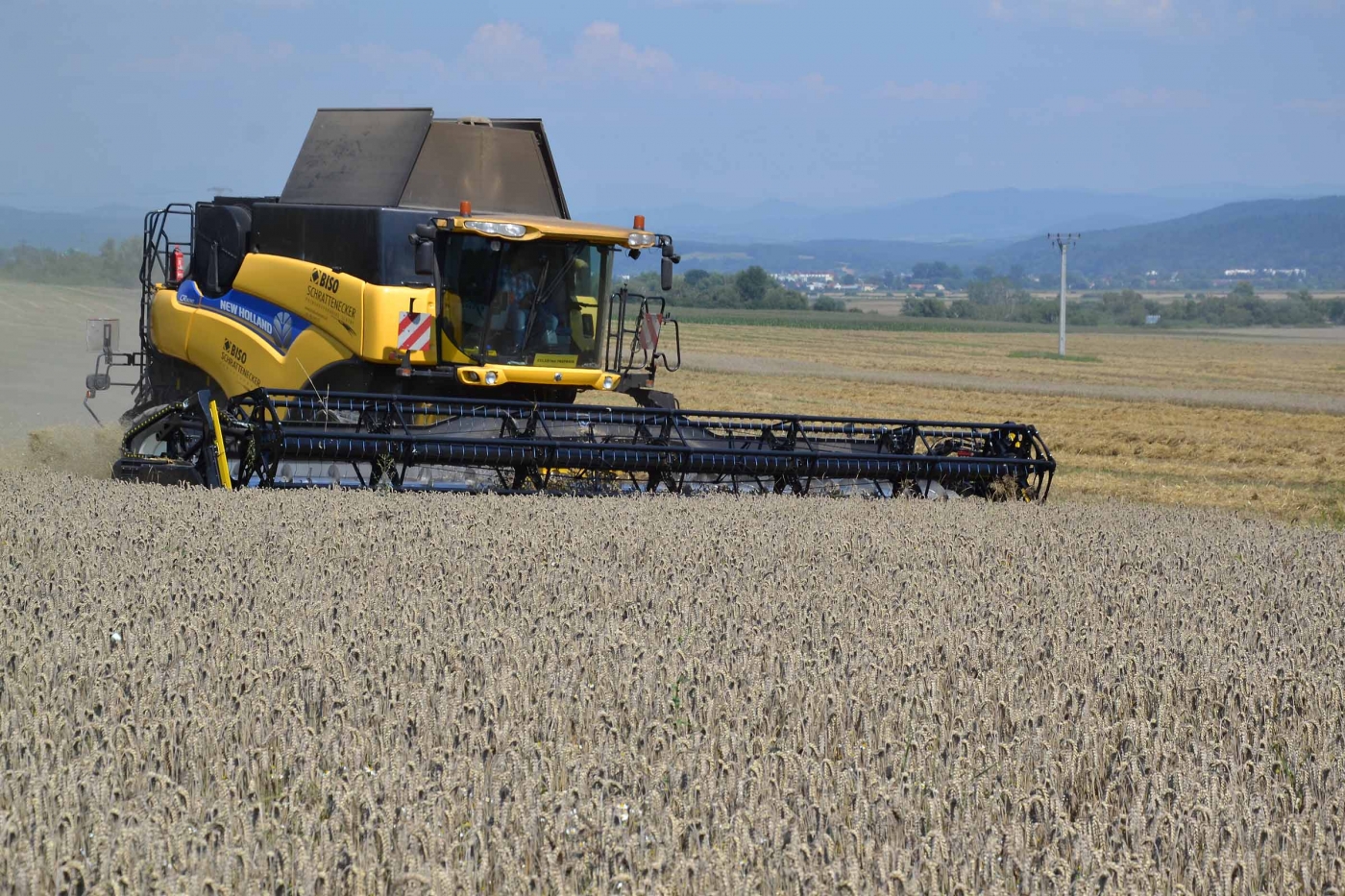

Sur la photo, le rabatteur est actif et fonctionne facilement. Le rabatteur est de plus en plus sollicité pour soulever le produit du sol et c'est pourquoi des dents robustes sont nécessaires. Pour cette raison nous utilisons des doigts en acier. Toute usure qui en résulte est extrêmement inférieure à la valeur de la récolte récupérée.

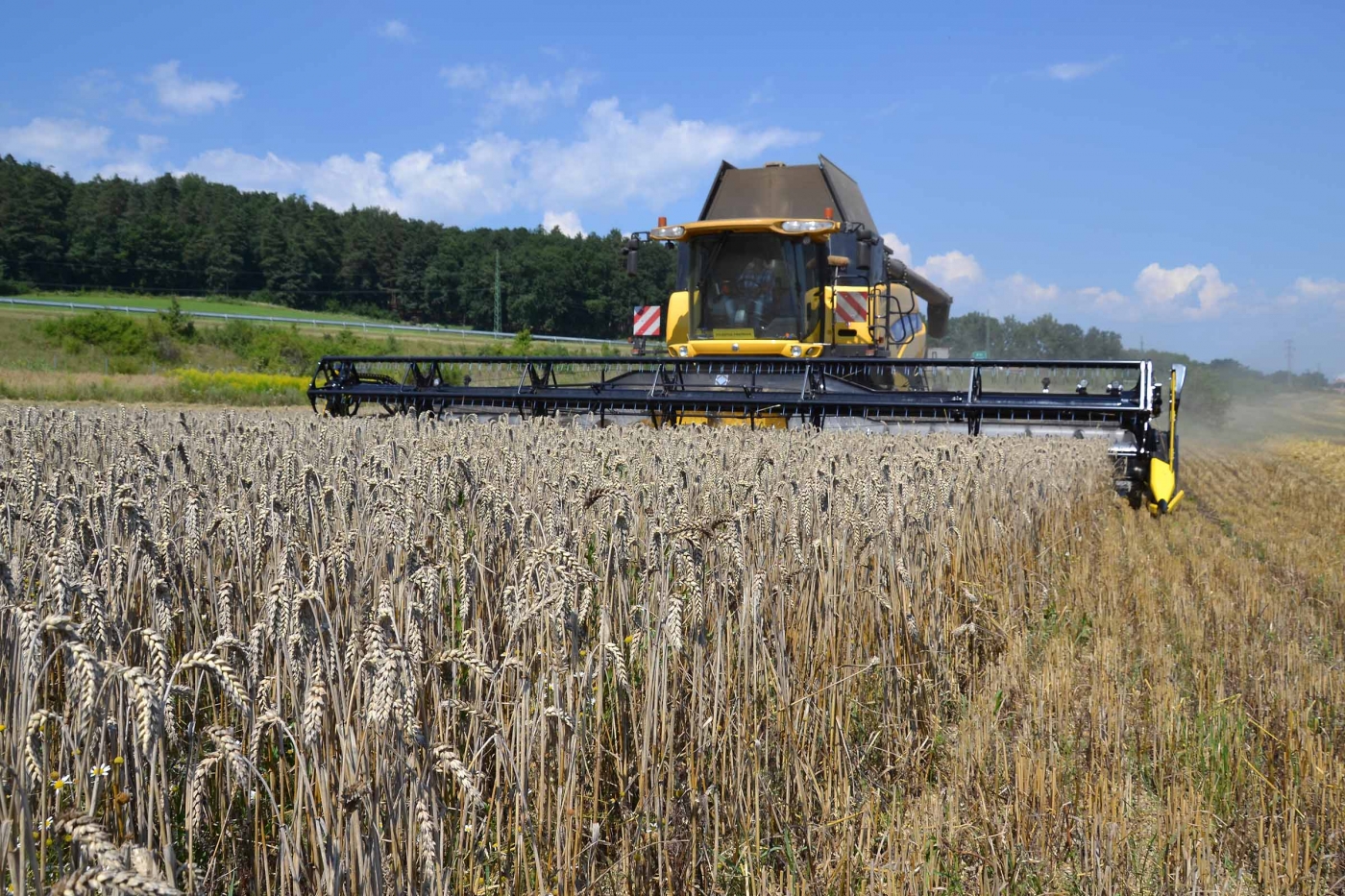

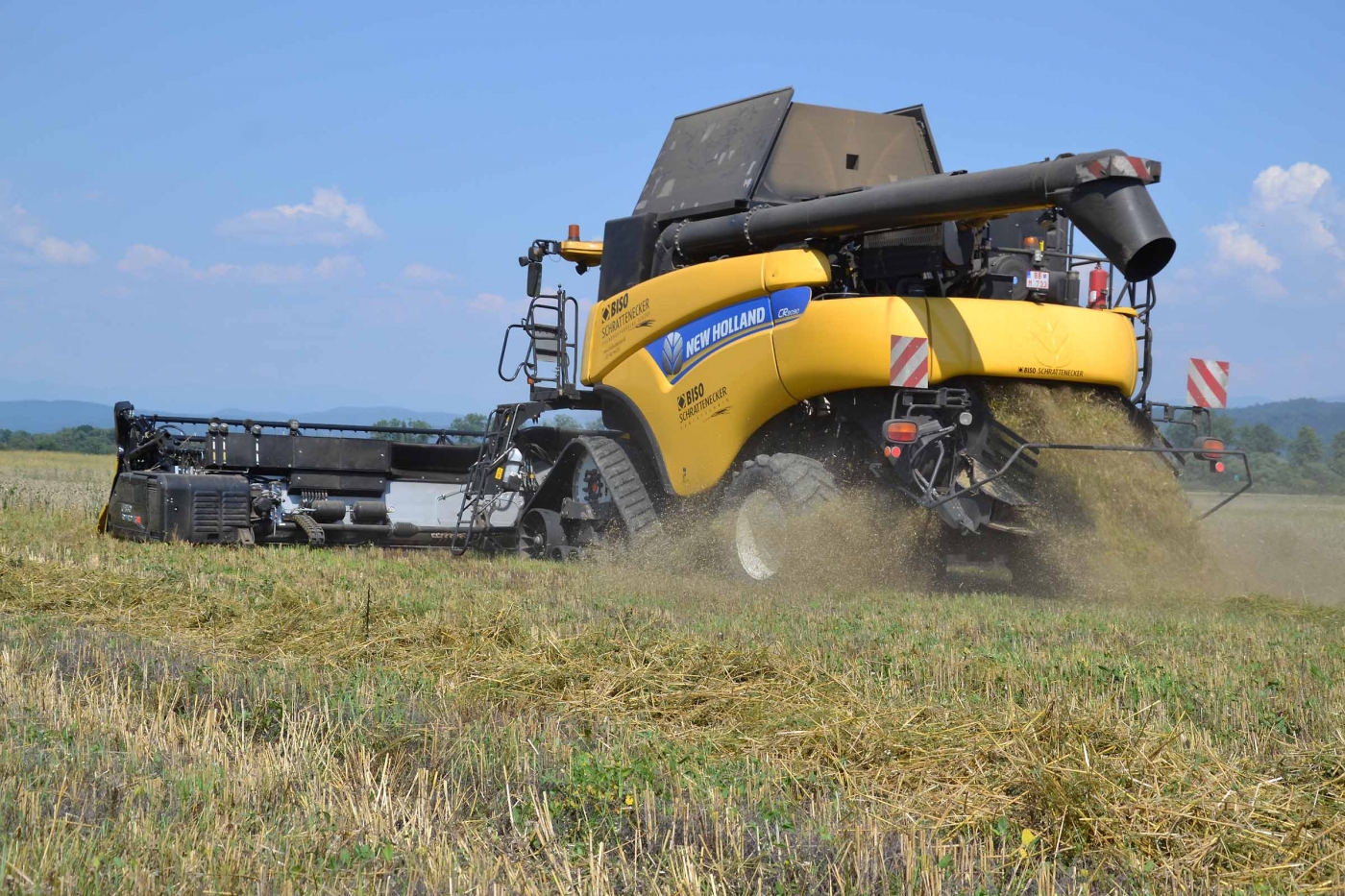

Les coupes de 10,7 mètres deviennent une norme et les largeurs de 12,3 mètres augmentent. La même chose s'est produite il y a 10 ans avec les barres de 9 mètres. Sur le terrain, la largeur n'est pas aussi importante que lors du transport routier. Pour une telle plateforme, la remorque ProfiSteer avec essieux directeurs avant et arrière est nécessaire.

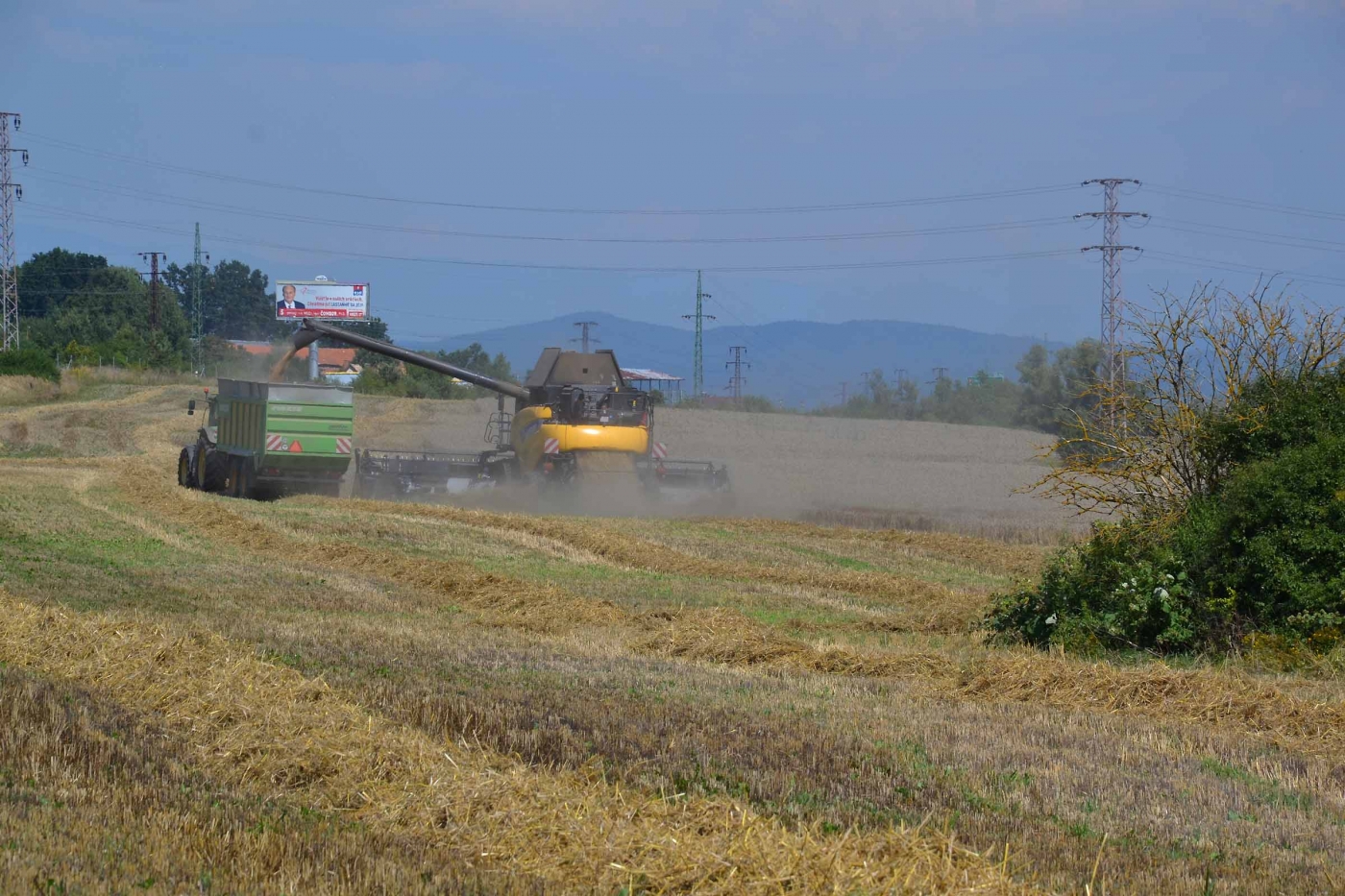

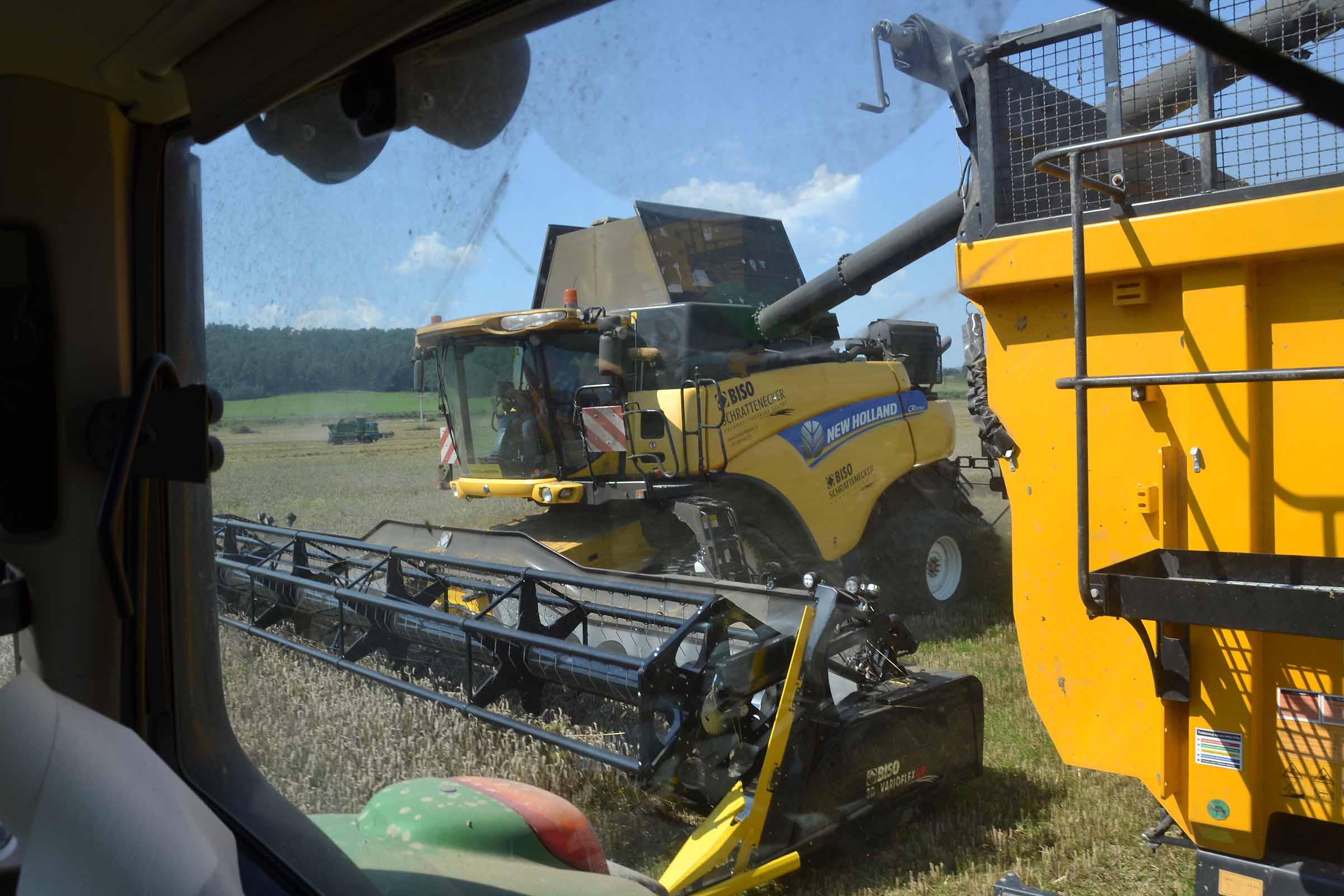

Le cauchemar des entrepreneurs : organiser la logistique de transport du produit récolté. Il n'est pas facile de coordonner les moyens de transport du grain lorsque l'on travaille simultanément sur différentes zones et avec des moissonneuses-batteuses très performantes pendant la journée de travail.


Il n'y a pas de câble entre la barre de coupe et la cabine de la moissonneuse-batteuse. La tablette est connectée à la coupe via Wi-Fi. L'avantage de cette solution est également évident lors des diagnostiques : il est en effet possible de se connecter à l'unité de contrôle de la coupe même à distance.

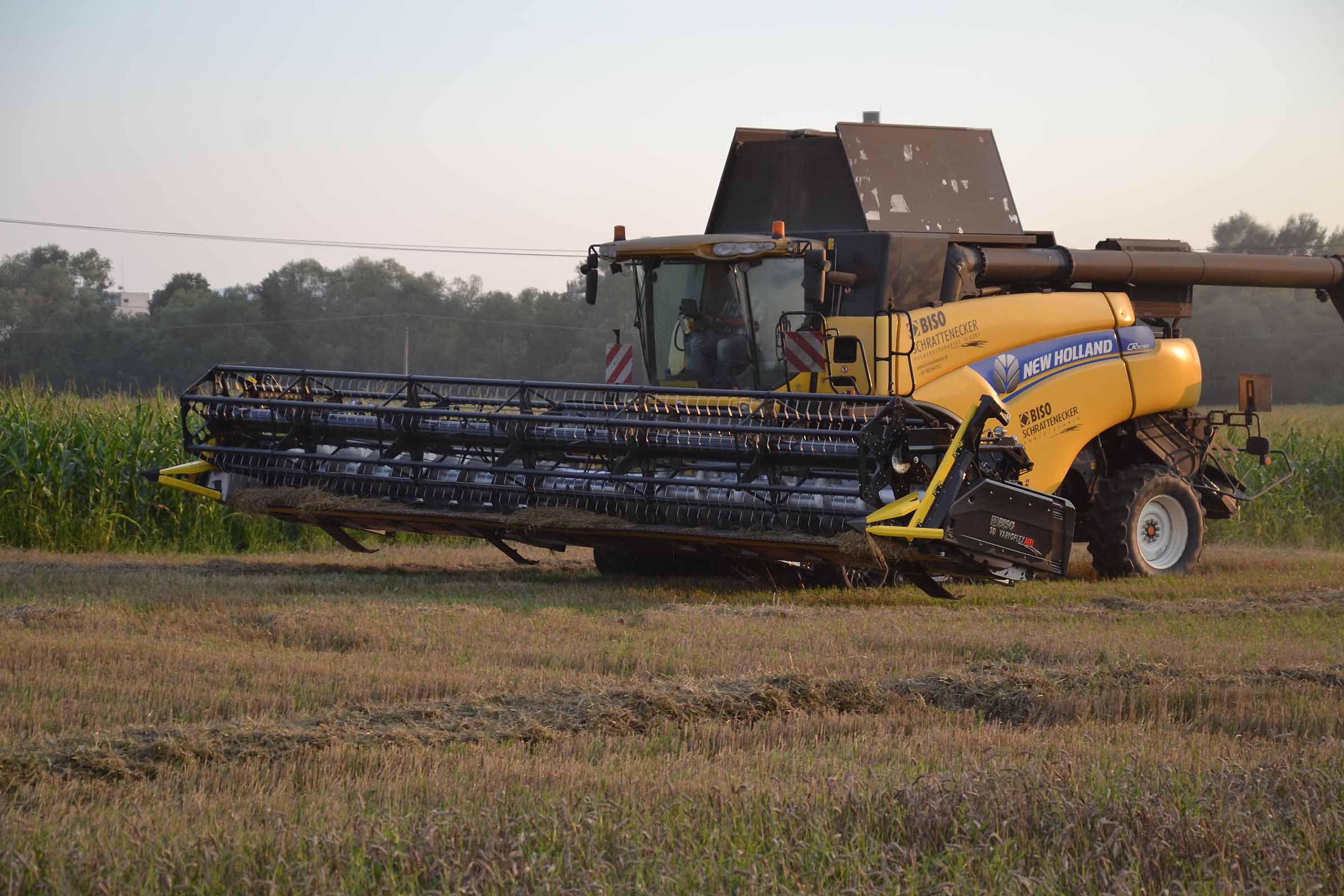

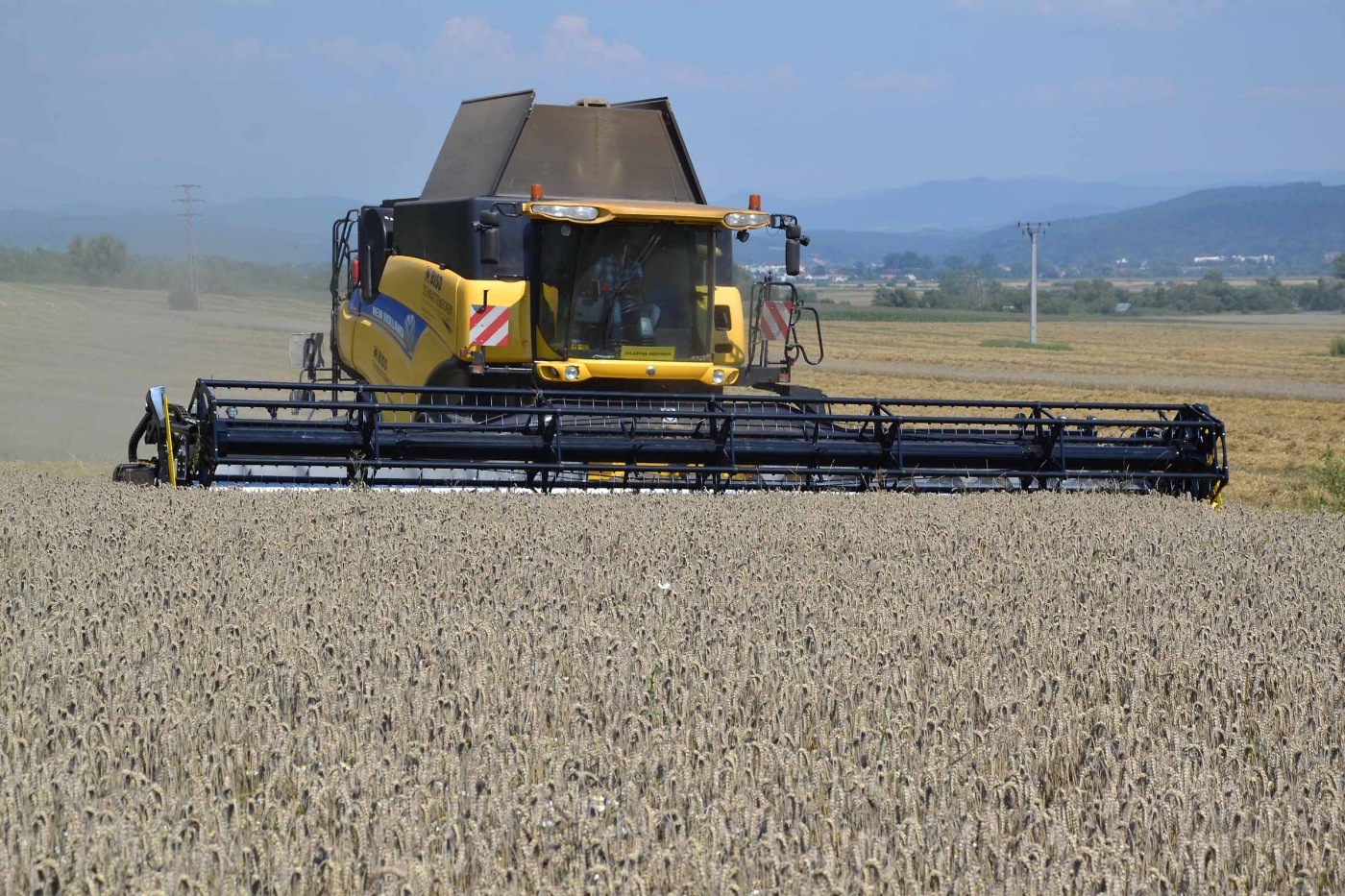

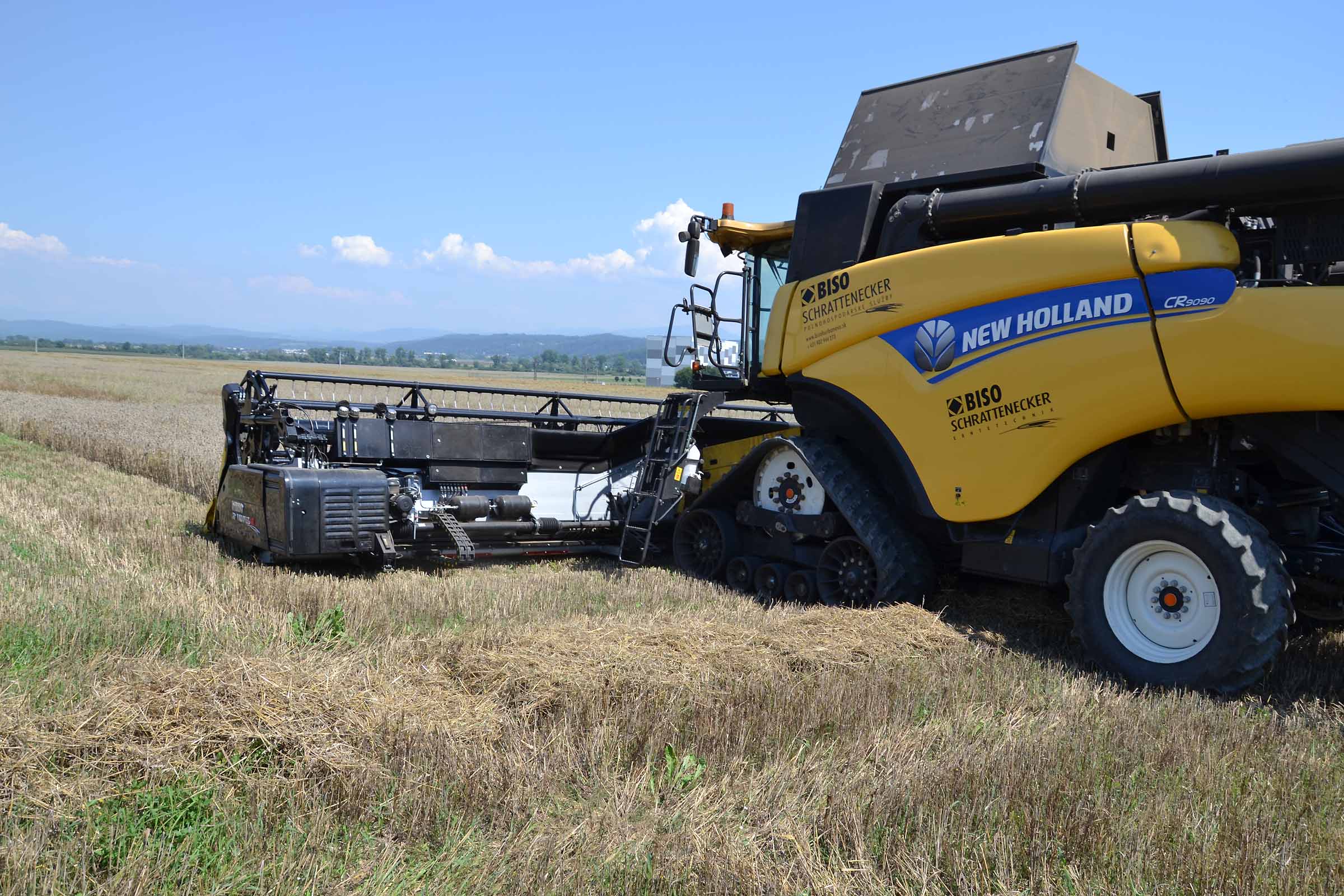

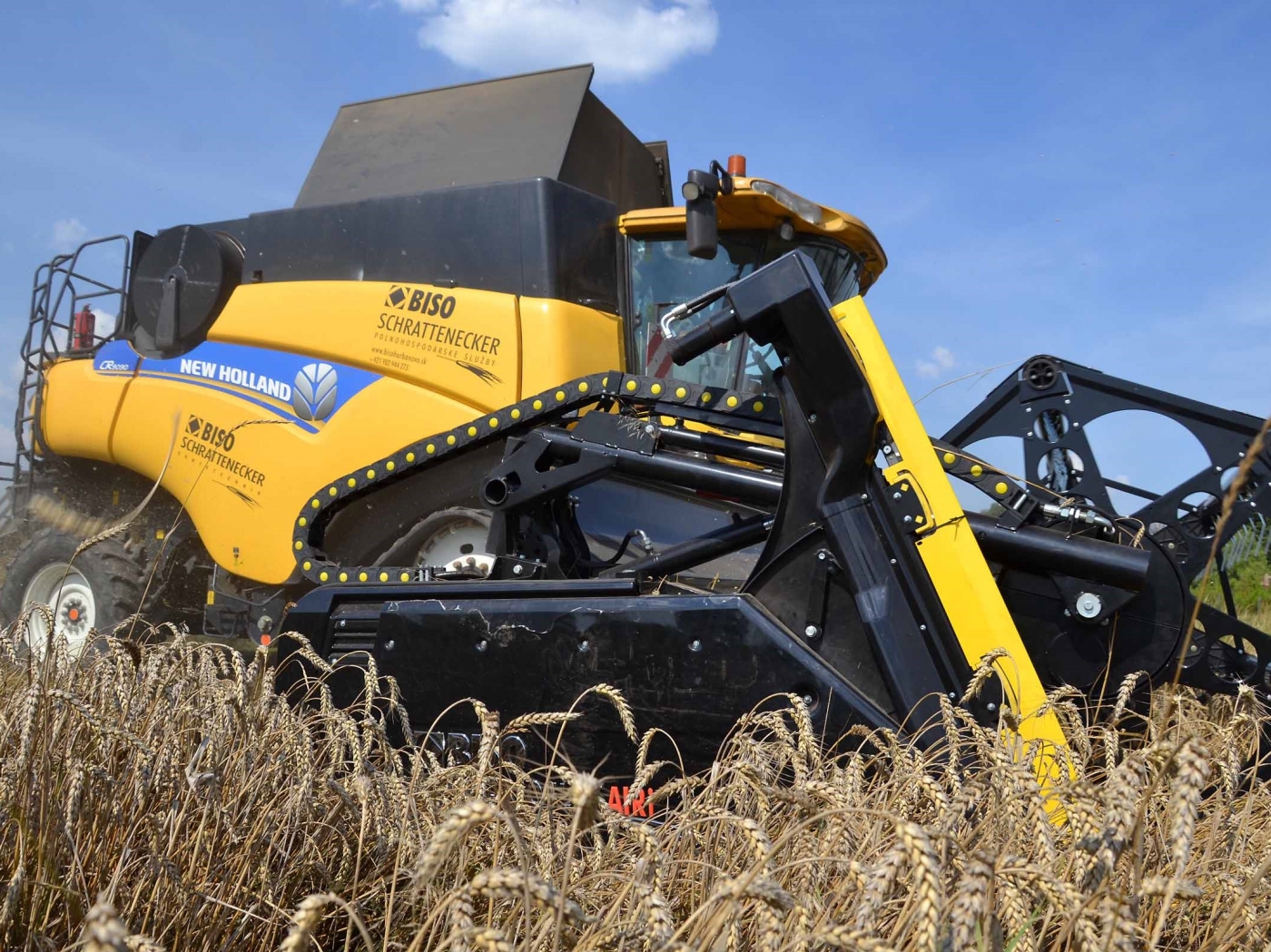

Le CR9090 SmartTrax avec une coupe BISO 3D est une combinaison fantastique avec un potentiel incroyable grâce au module FLEX avec suspension pneumatique et détection active de la pression au sol.

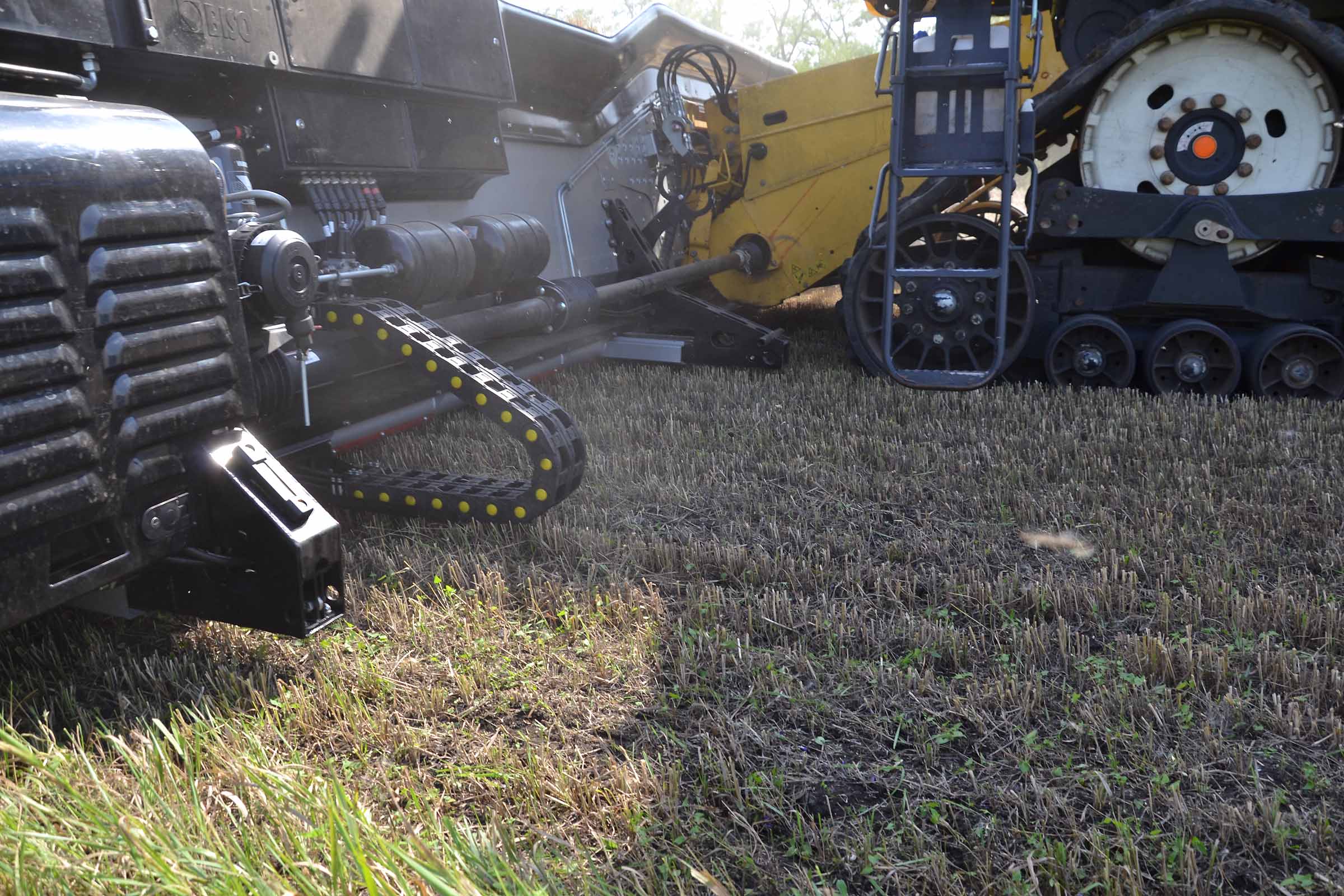

La suspension pneumatique est toujours active. Chaque bras de parallélogramme est indépendant des autres.


La distance entre les parallélogrammes est de 900 mm.


Chaque parallélogramme est équipé d'un capteur de pression au sol breveté. Par conséquent, le système détecte en permanence la pression de contact entre le lame et le sol. Le capteur peut être réglé entre 0,5 et 10 kg.


Le chauffeur peut voir le mouvement de la lame FLEXIBLE affiché sur la tablette. Le module FLEXIBLE fonctionne en mode AUTOMATIQUE.

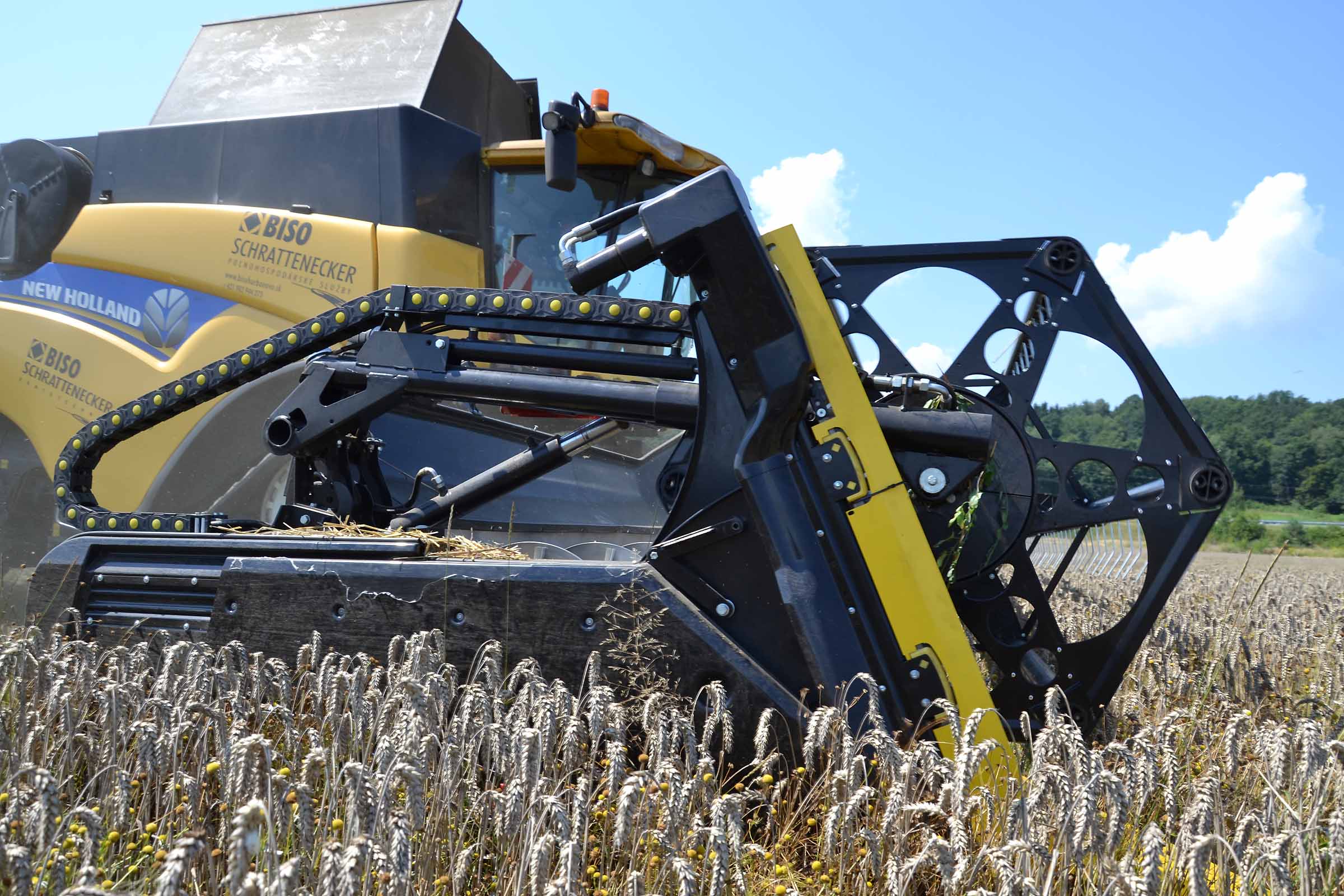

Le chauffeir peut déplacer le rabatteur dans n'importe quelle position en toute sécurité car, en cas de risque de contact avec la lame de coupe, il se soulève automatiquement, évitant les collisions. Le système anti-collision BISO est l'un des systèmes clés du rabatteur. Grâce à ce système, il est possible d'utiliser des doigts en acier.

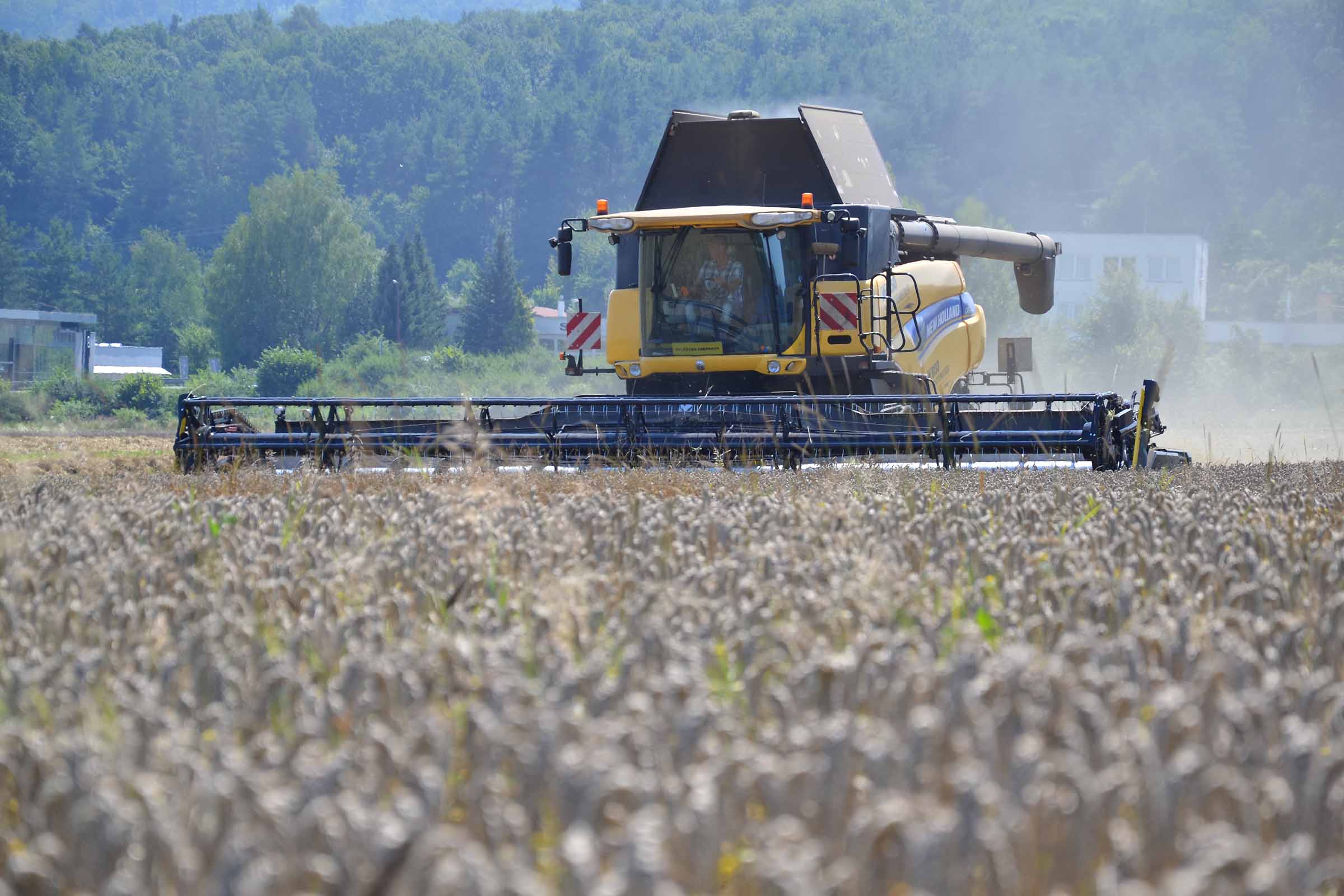

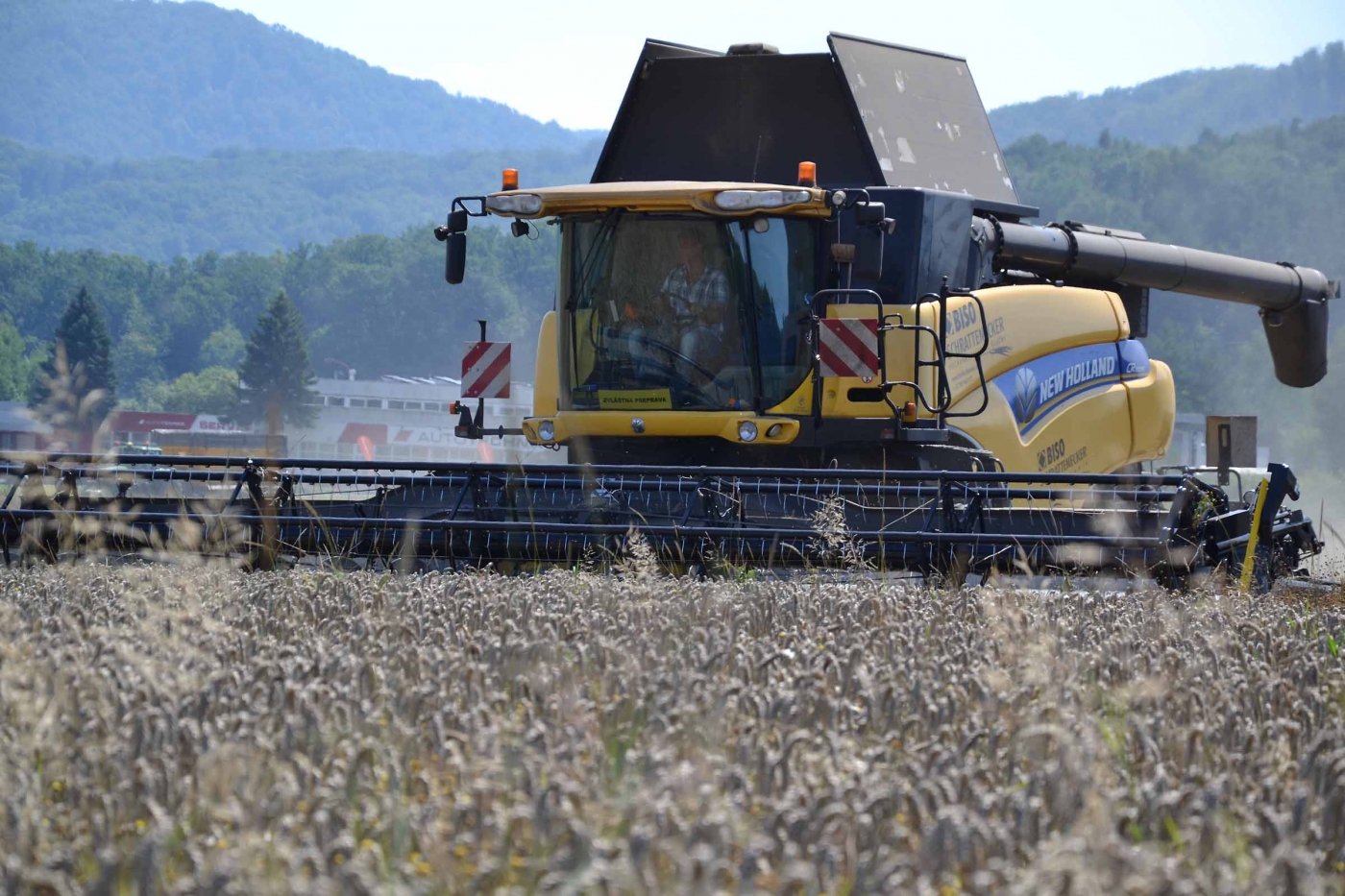

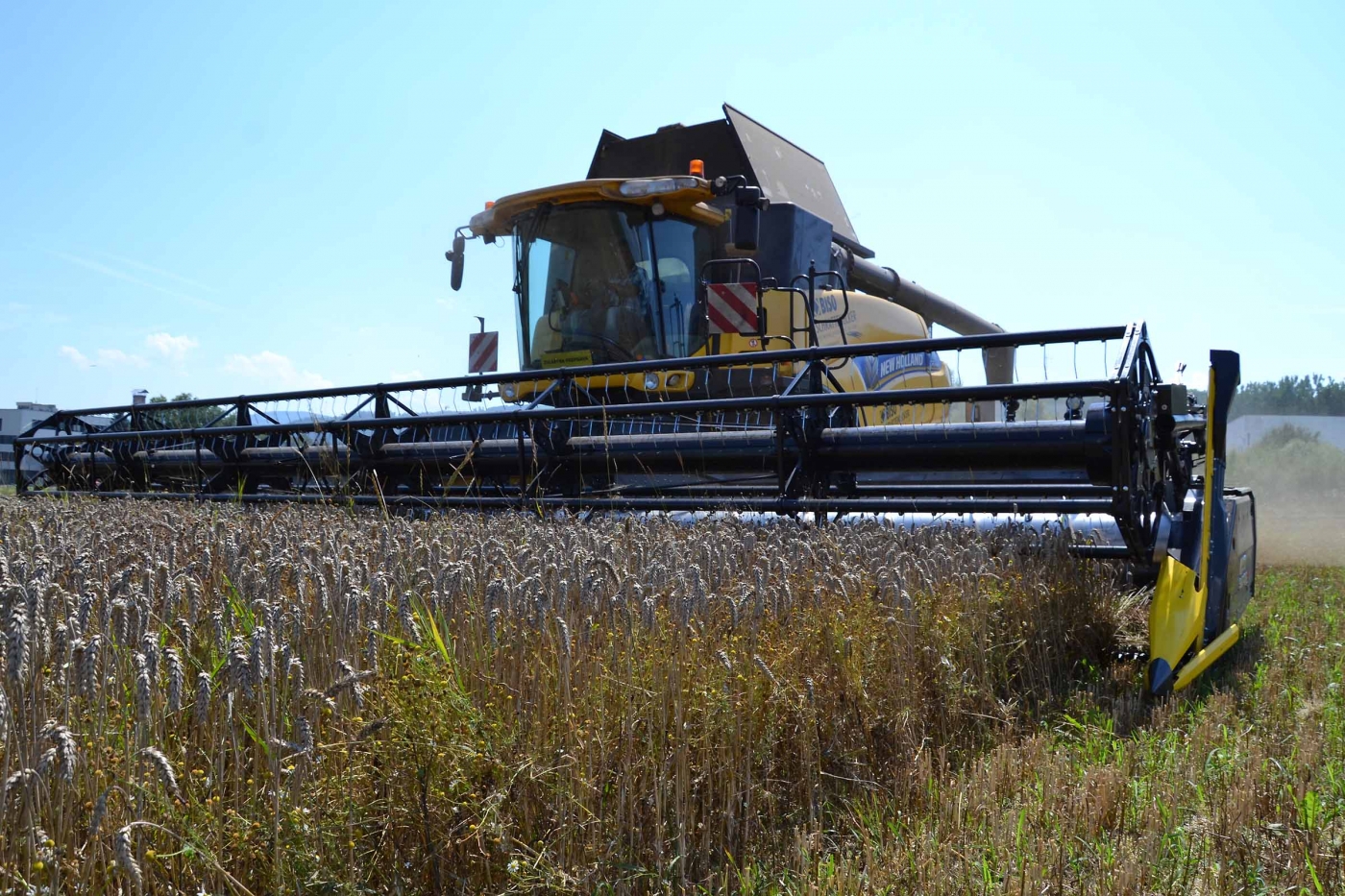

Le chauffeur peut ajuster l'angle de la coupe. La photo montre la condition standard (terrain plat) dans laquelle la barre de coupe est presque parallèle au sol.

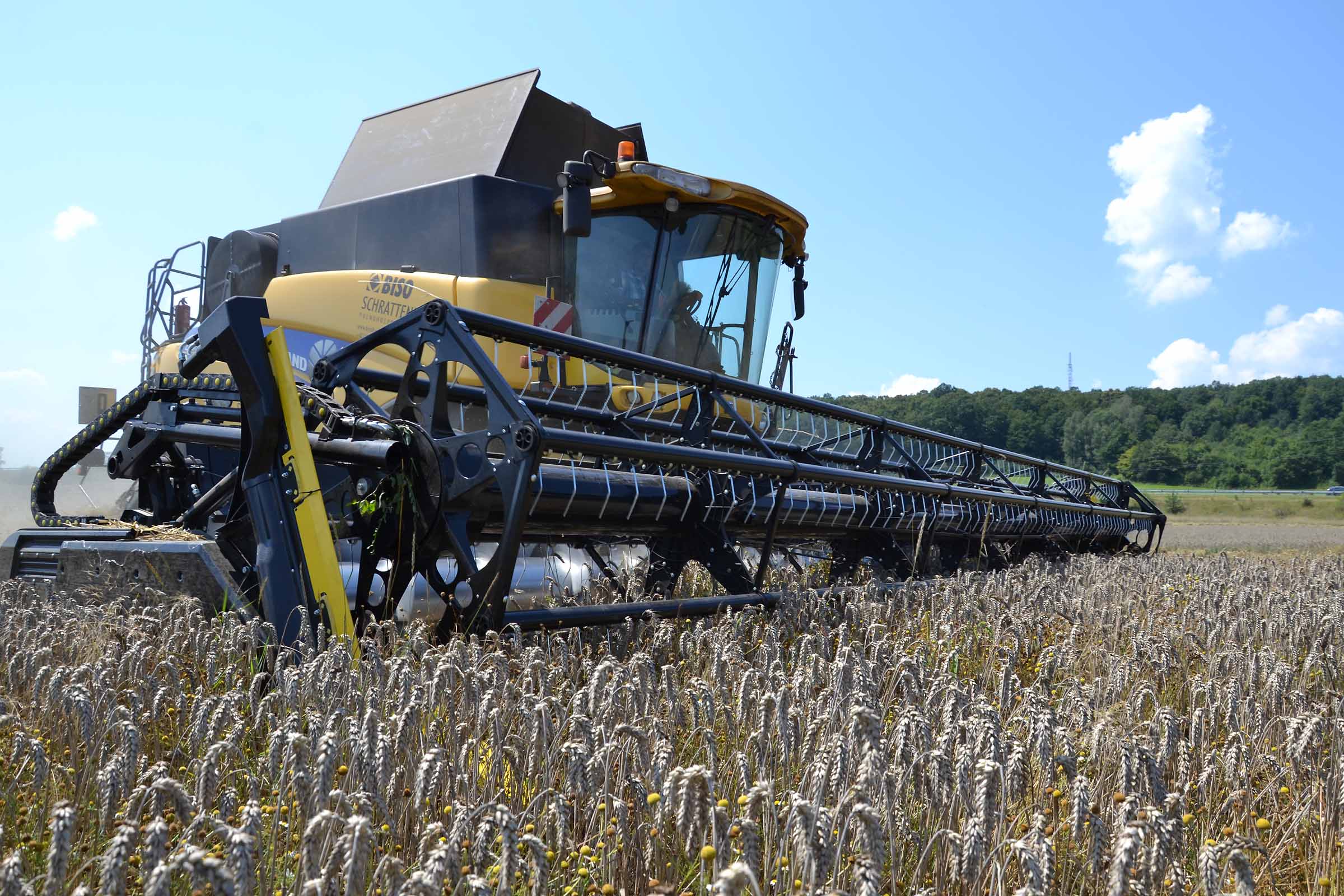

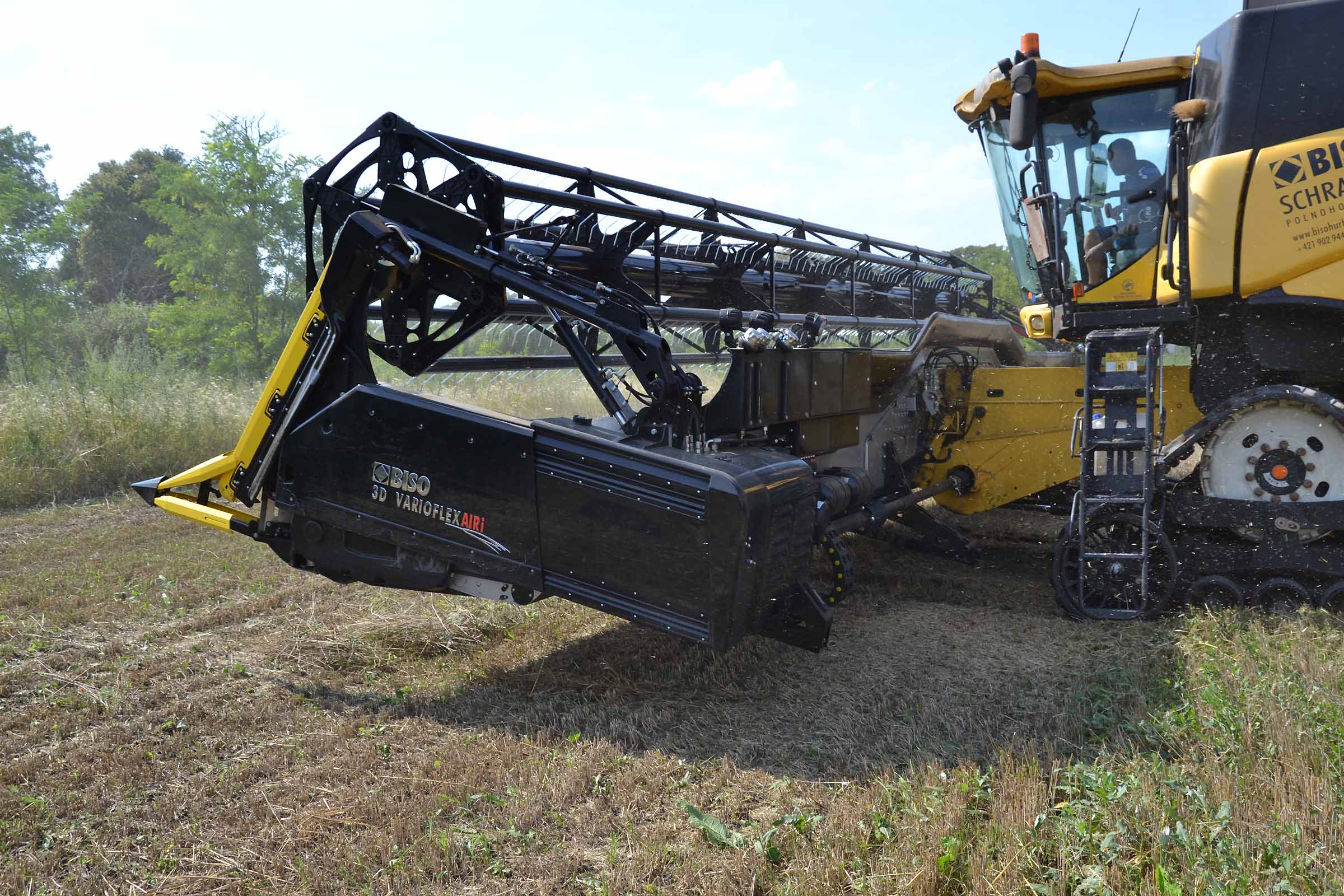

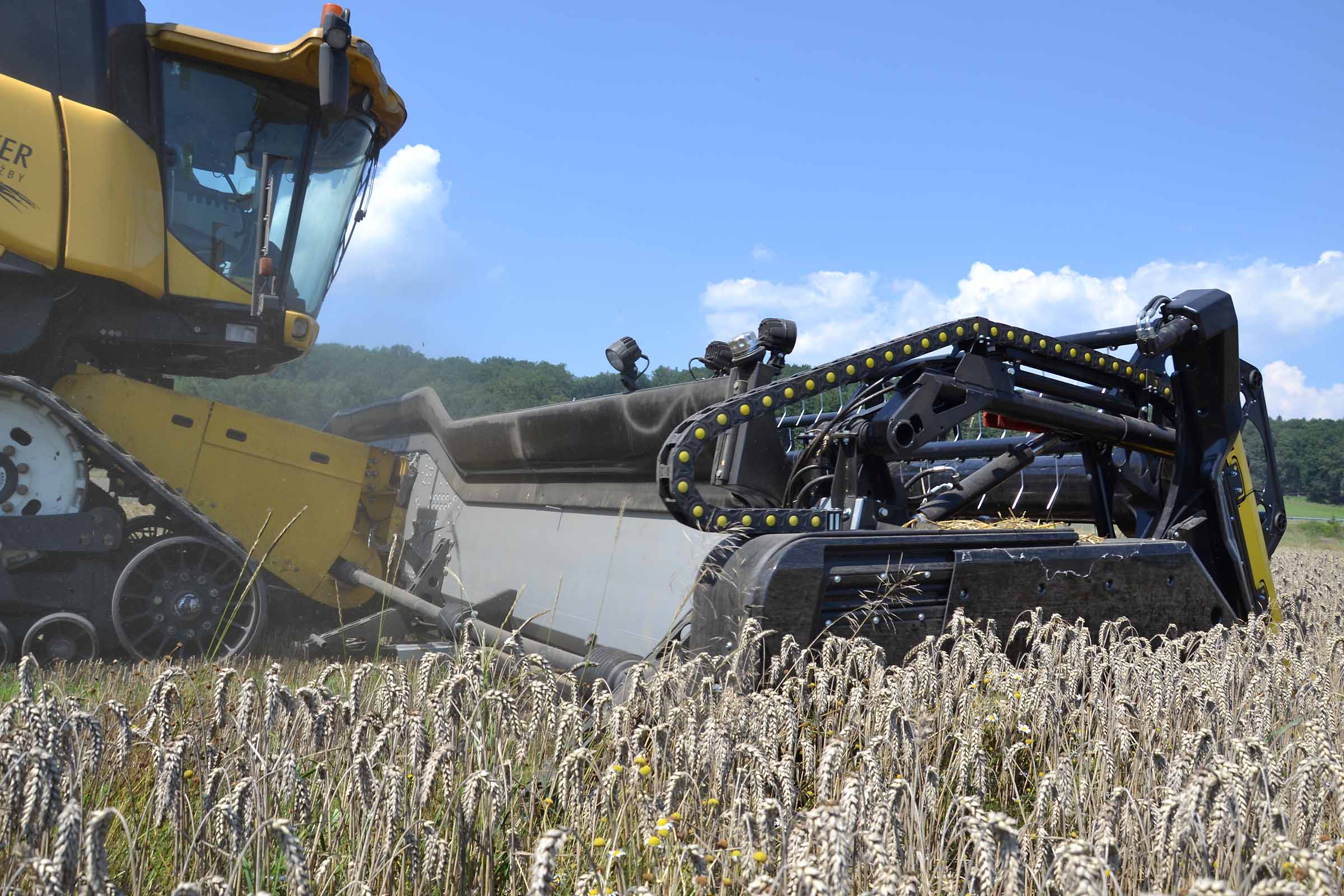

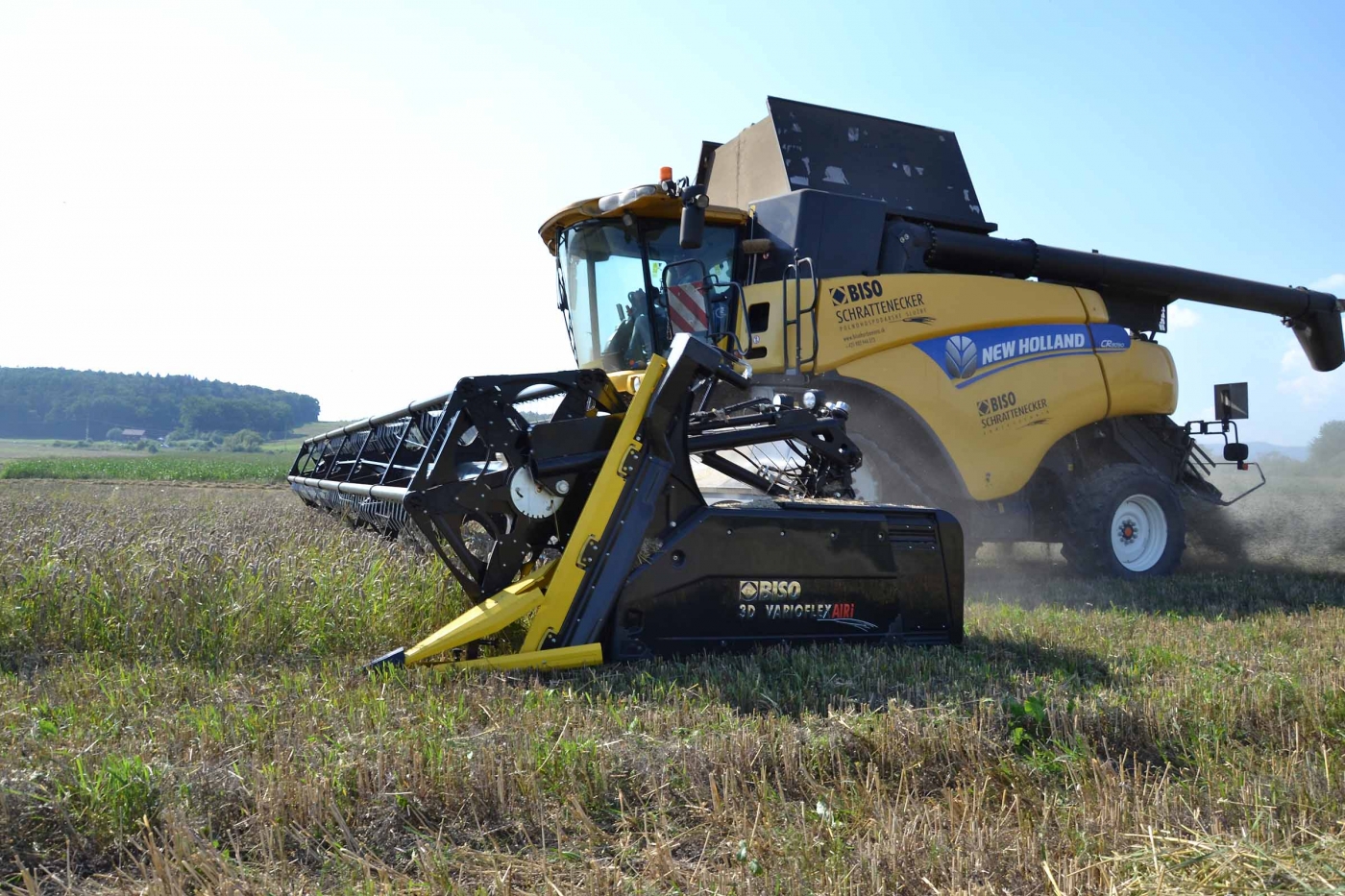

La photo met en évidence le design épuré du châssis hybride. Il a fallu des années de tests et de développement pour atteindre ce résultat. Le châssis hybride (combinaison de pièces en acier et en aluminium) est capable de garantir la bonne rigidité (pas de flexion) et un faible poids sur les coupes de plus de 9 mètres de large.


Si la tendance actuelle se poursuit, nous prévoyons que coupes de 10,7 et 12,3 mètres de largeur et technologie flexible deviendront la norme au cours des 10 prochaines années. Il sera plus complexe pour les entrepreneurs d'organiser les transferts de véhicules avec des coupes aussi grands en raison des limitations de trafic des convois agricoles, mais les grandes exploitations font de grands pas vers une rotation des cultures toujours plus grande et cela crée le besoin d'utiliser des coupes polyvalents et capable de garantir une bonne qualité de coupe et une réduction significative des pertes.


En mode RIGIDE (0% FLEX), notre barre de coupe BISO 3D VarioFLEX peut fonctionner comme une coupe vario standard. Tout comme le CropRanger, cette coupe est parfaite pour la récolte du colza grâce au fond variable et aux lames verticales intégrées.

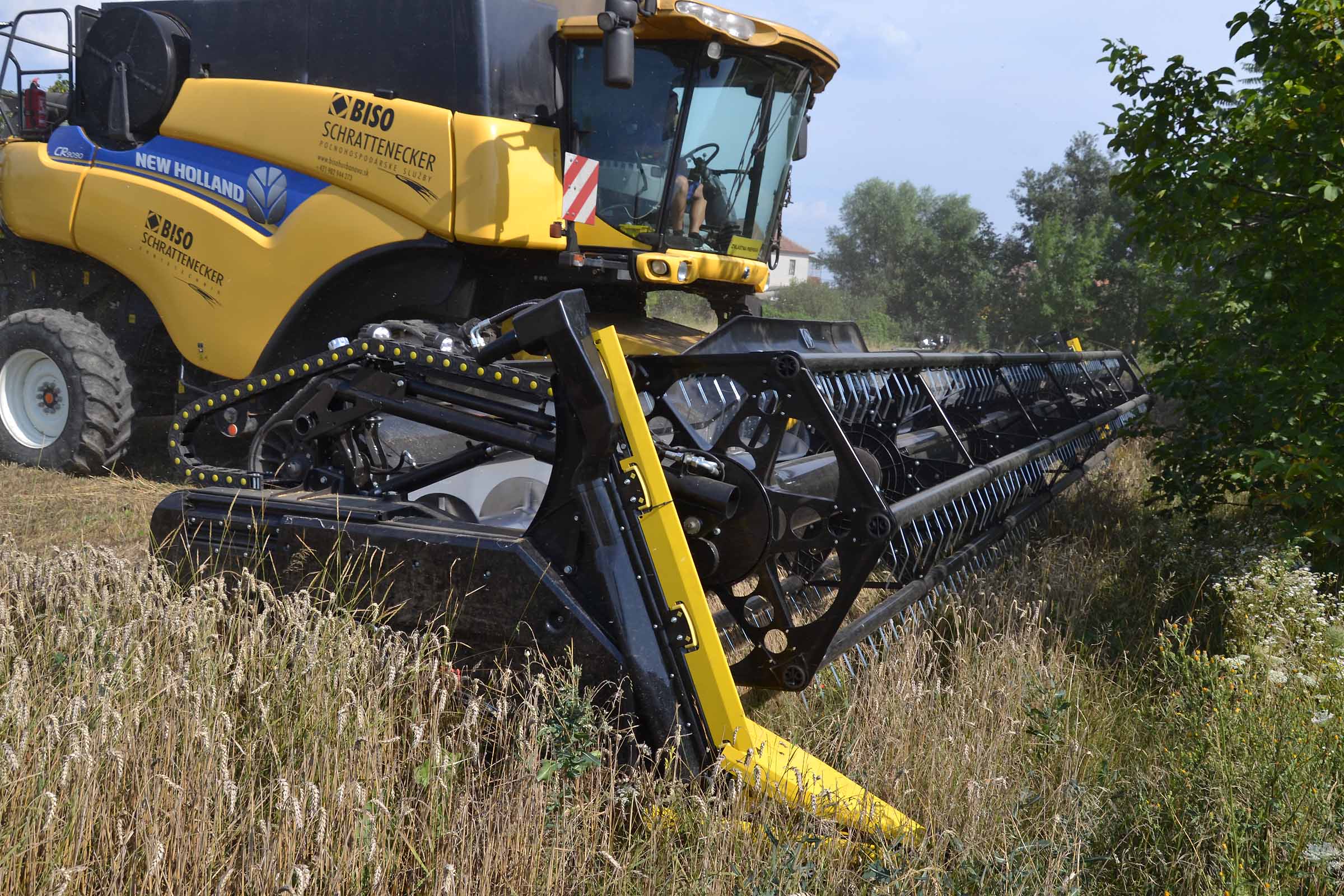

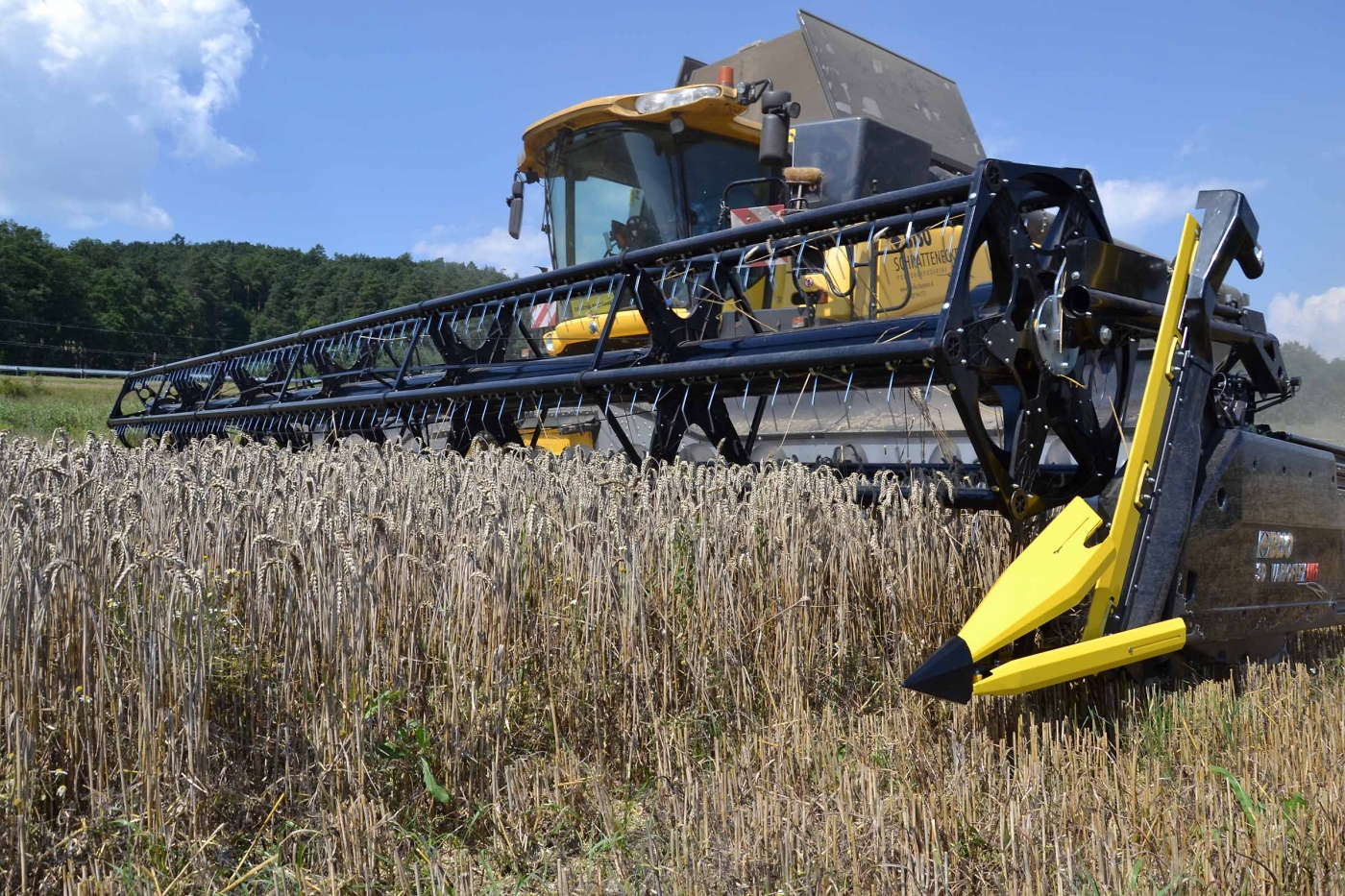

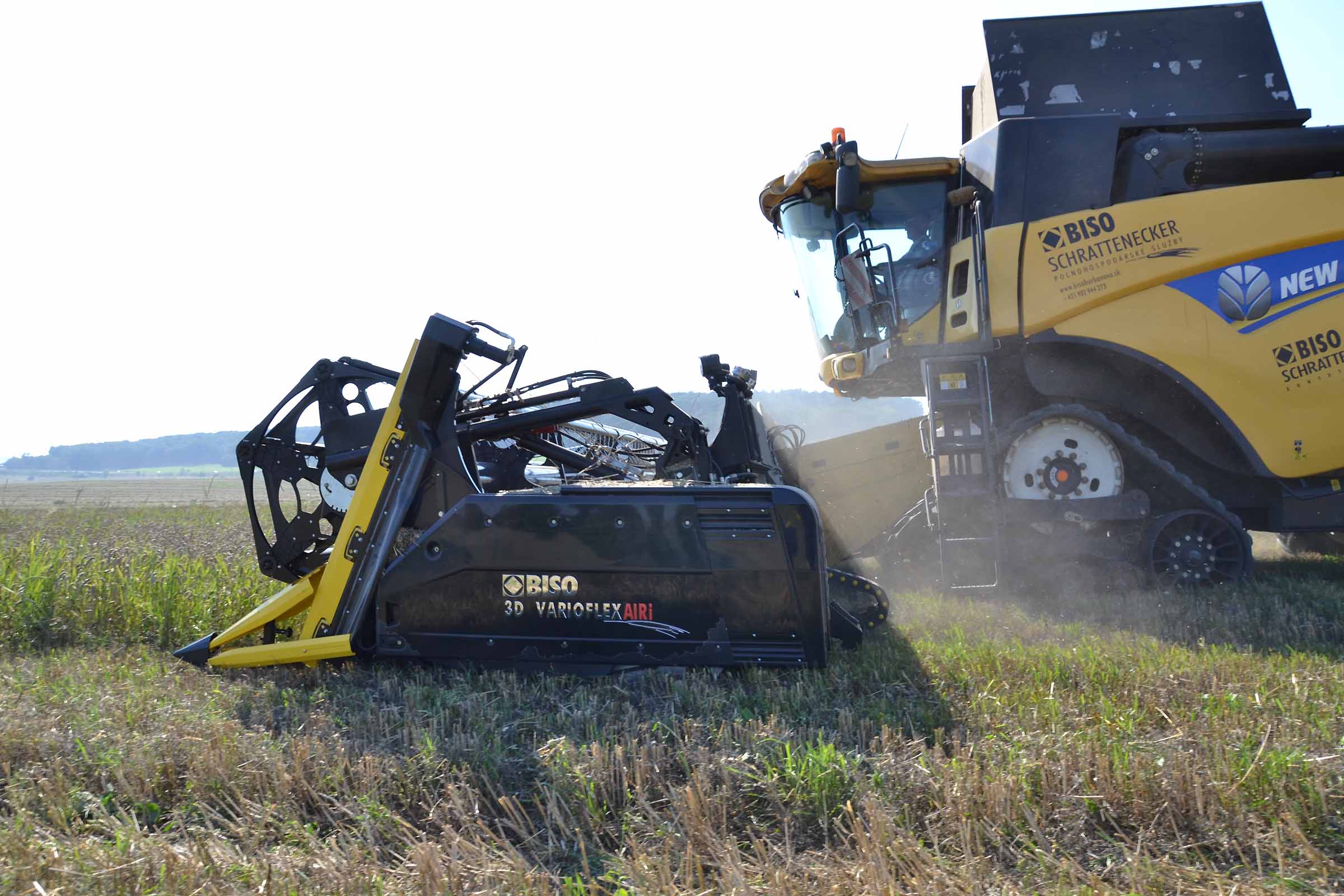

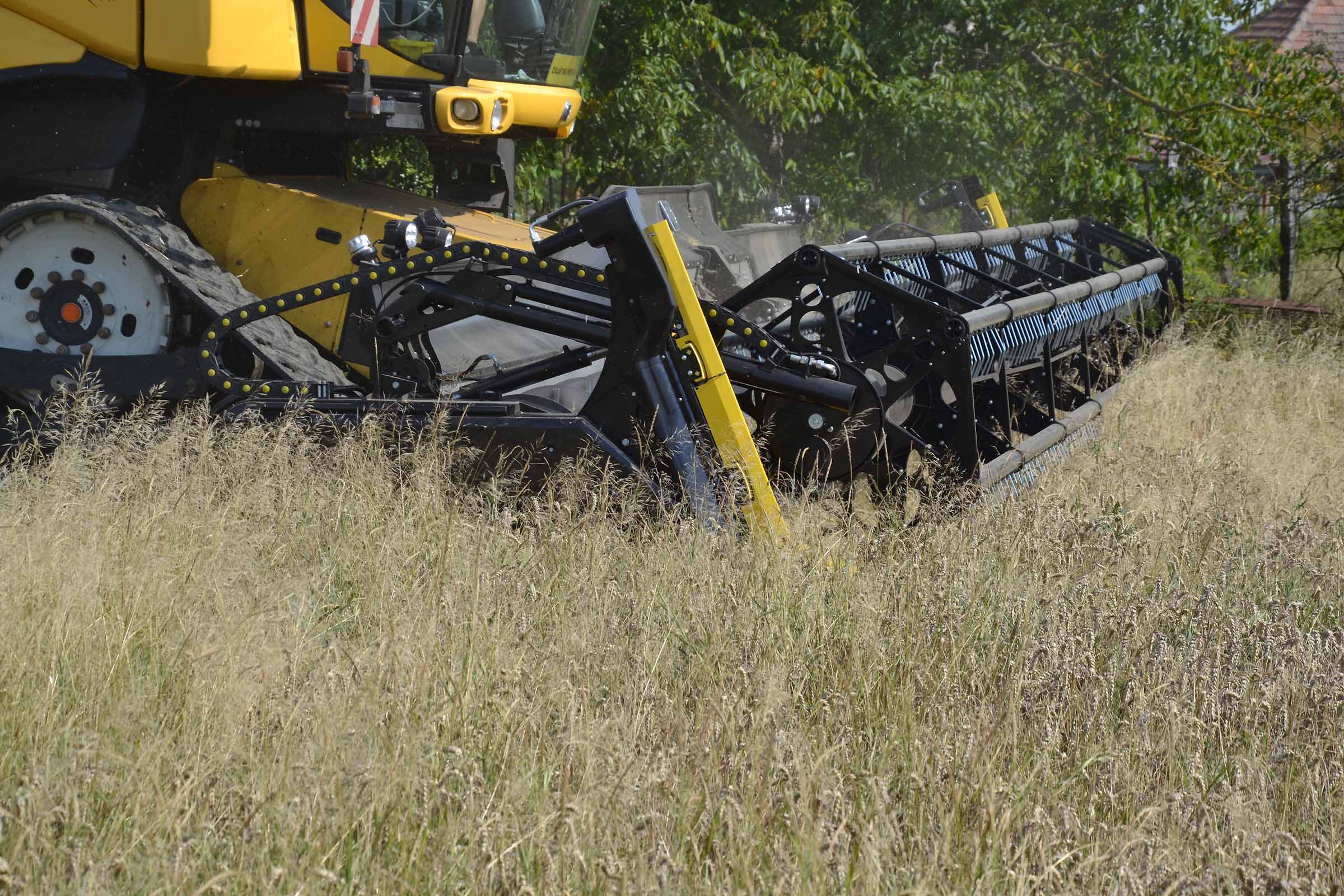

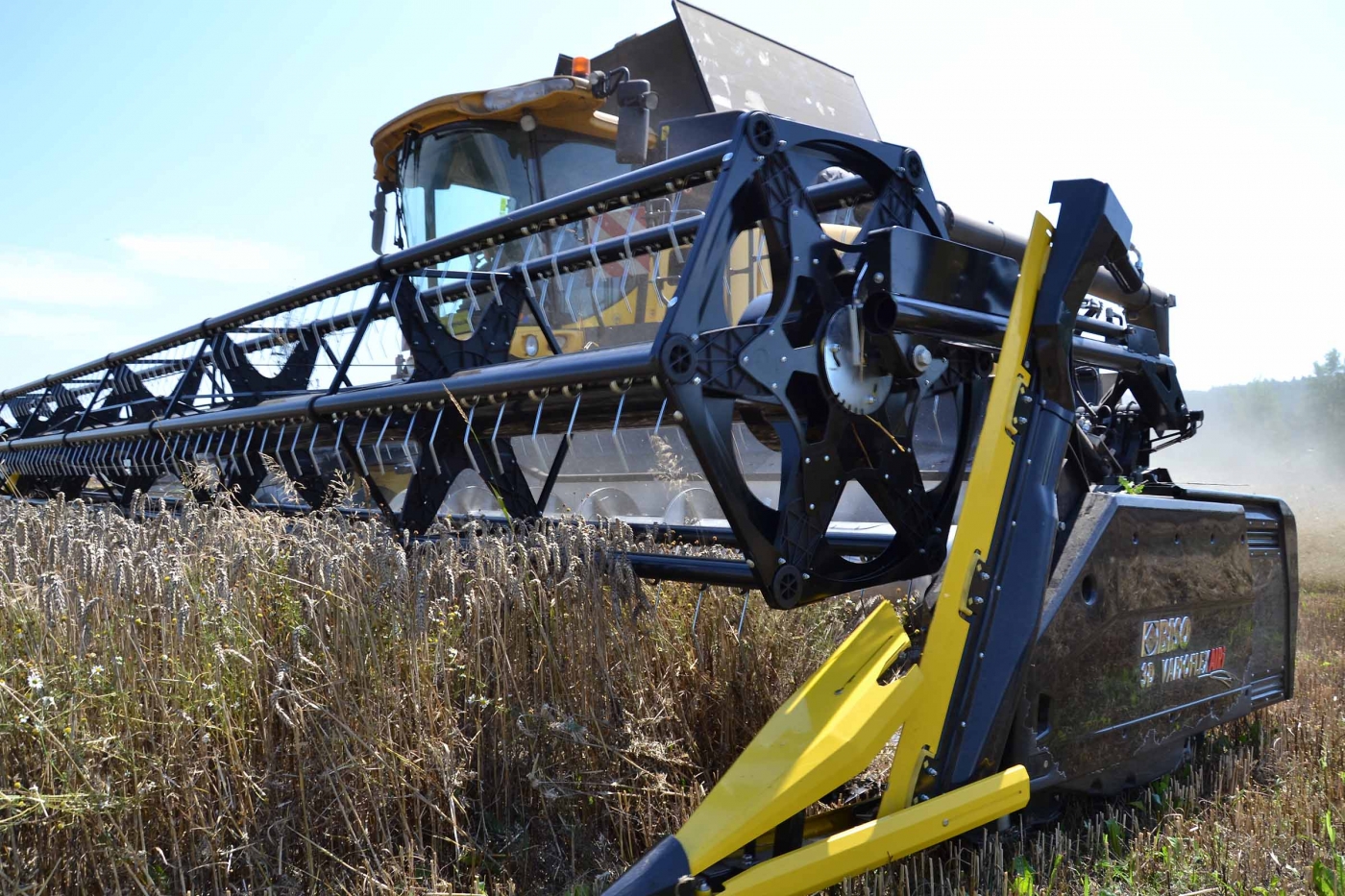

Grâce aux lames verticales entièrement intégrées, le chauffeur peut changer les cultures très rapidement. C'est une caractéristique typique des coupes BISO depuis de nombreuses années maintenant.

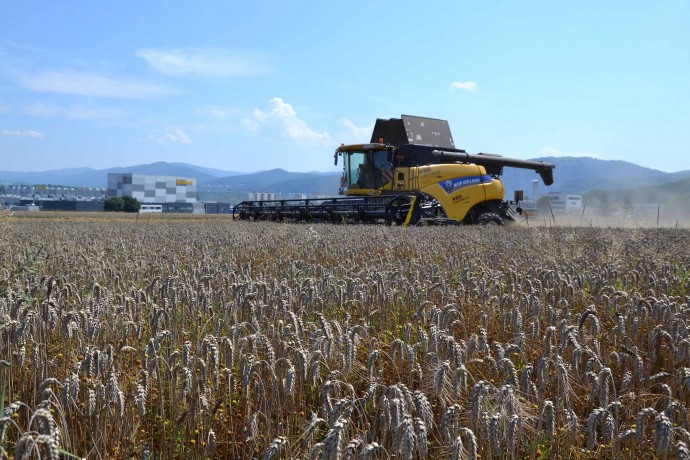

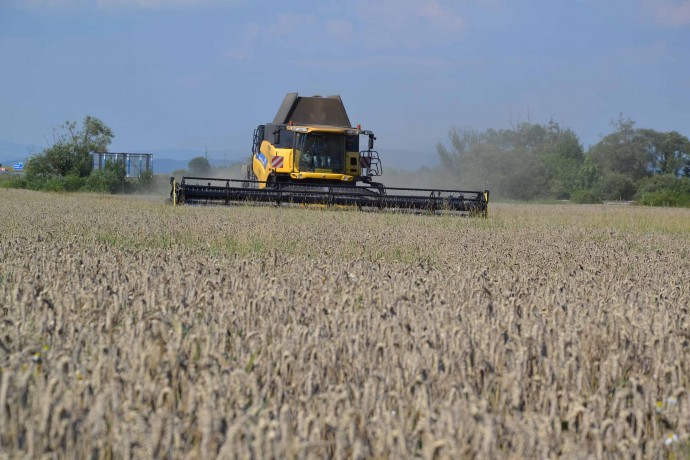

Pour les machines à haute performance, une coupe de niveau similaire est requise.


Quatre palpeurs garantissent à la barre de coupe une hauteur de coupe parfaite par rapport au sol en dessous comme indiqué sur la photo. La coupe fonctionne en mode rigide (0% FLEX). En mode FLEXIBLE, les palpeurs restent fermés et tout est géré par des capteurs de pression au sol et des capteurs de hauteur de coupe intégrés dans les côtés de la plateforme elle-même.

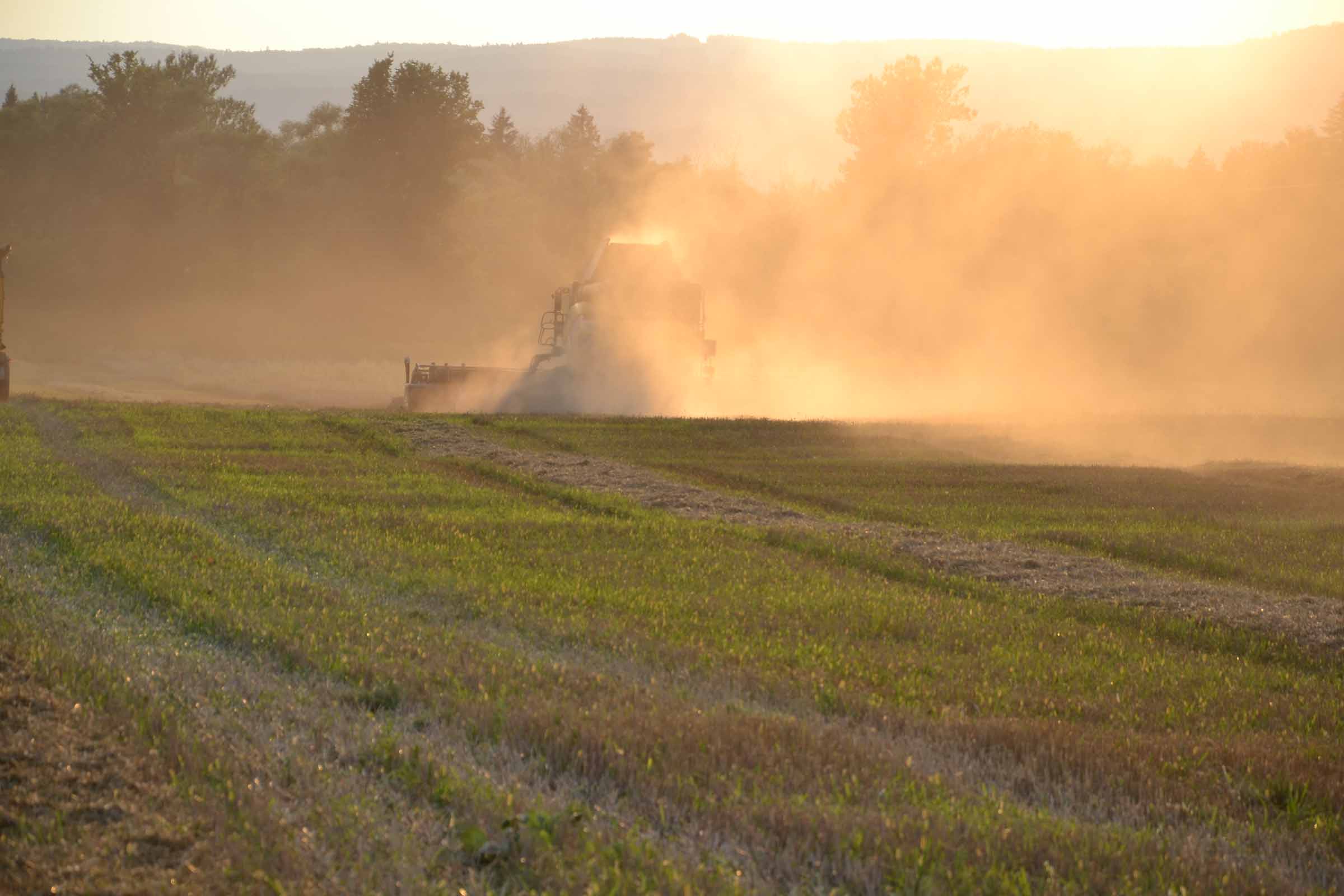

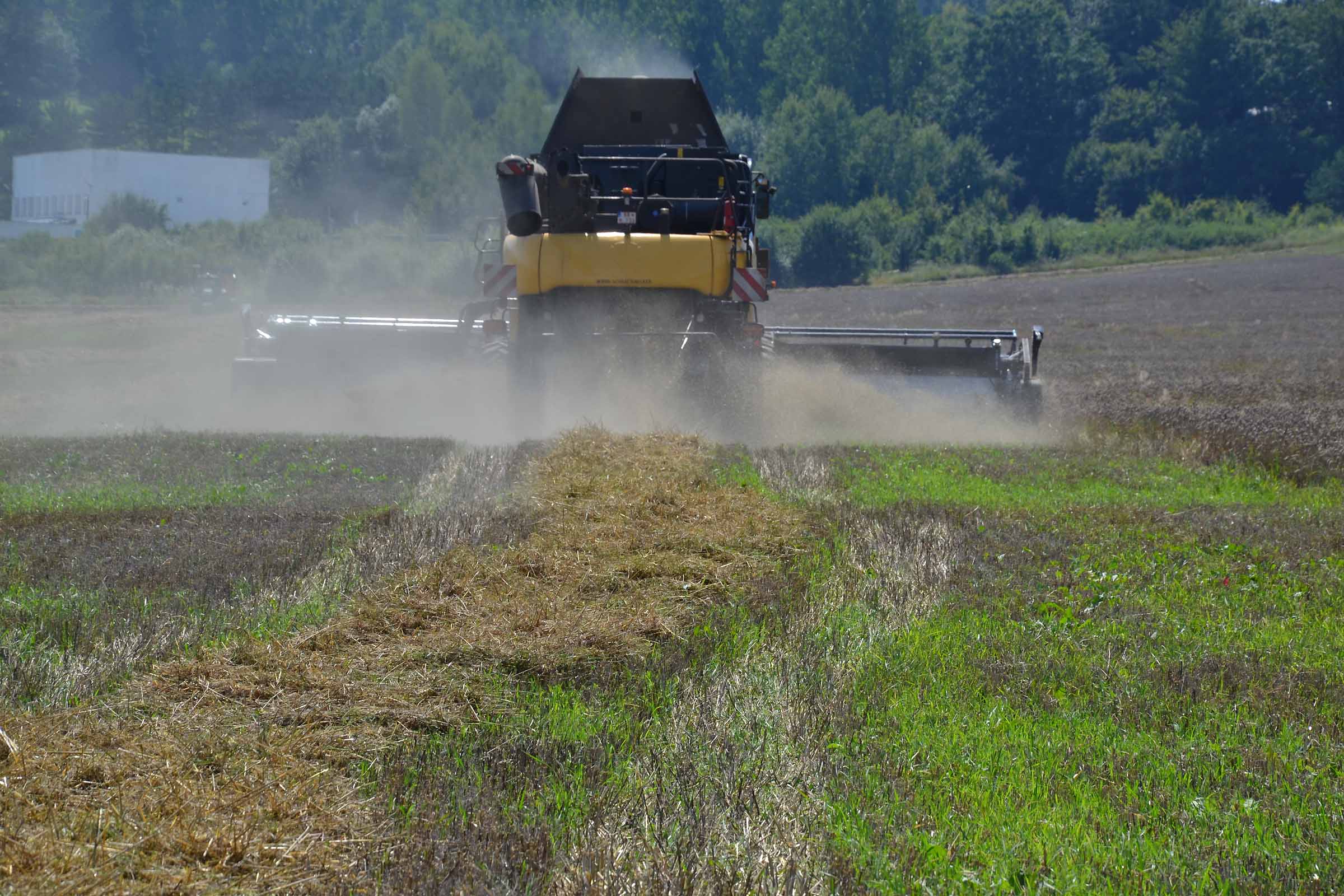

Dans un tel champ, où la matière verte est proche du sol, le travail de l'après-midi et du soir est complètement différent du travail de midi grâce à une humidité différente de la matière collectée. Pour de telles conditions, une bonne coupe vario est une excellente solution.



Conclusions

En mode RIGIDE (0% FLEXIBLE), la barre de coupe 3D VarioFLEX AIR i fonctionne comme une coupe vario standard mais avec un châssis hybride très robuste (conçu pour des largeurs de 18 m), une vis à haute capacité et des lames verticales entièrement intégrées pour faciliter la récolte du colza et des cultures où il est possible d'utiliser ensemble des diviseurs de champ et des lames verticales. Ne manquez pas le réglage de l'angle de coupe. Le rabatteur est équipée d'un système anti collision entièrement automatique pour protéger les dents du rabatteur contre tout contact avec la lame de coupe. Les modèles VF9.1 et VF10.70 sont équipés d'une double transmission pour la lame de coupe et la vis d’alimentation qui sont divisées en deux sections (le rabatteur est entier). Une tablette avec connexion Wi-Fi et mises à jour du logicielles en ligne gratuit est une autre nouveauté.



Per sapere di più in merito alla testata di taglio 3D VARIOFLEX AIR i: http://navigator.biso.eu/en/en-biso/harvesting-technics/biso-3d-varioflex-air-i/

Téléchargez le catalogue via le lien suivant: http://navigator.biso.eu/wp-content/uploads/2020/04/BISO-3D-VARIOFLEX-AIR-i-FR.pdf
