BISO 3D - ACTIVITÉS SUR LE TERRAIN 2020 (PARTIE 1)

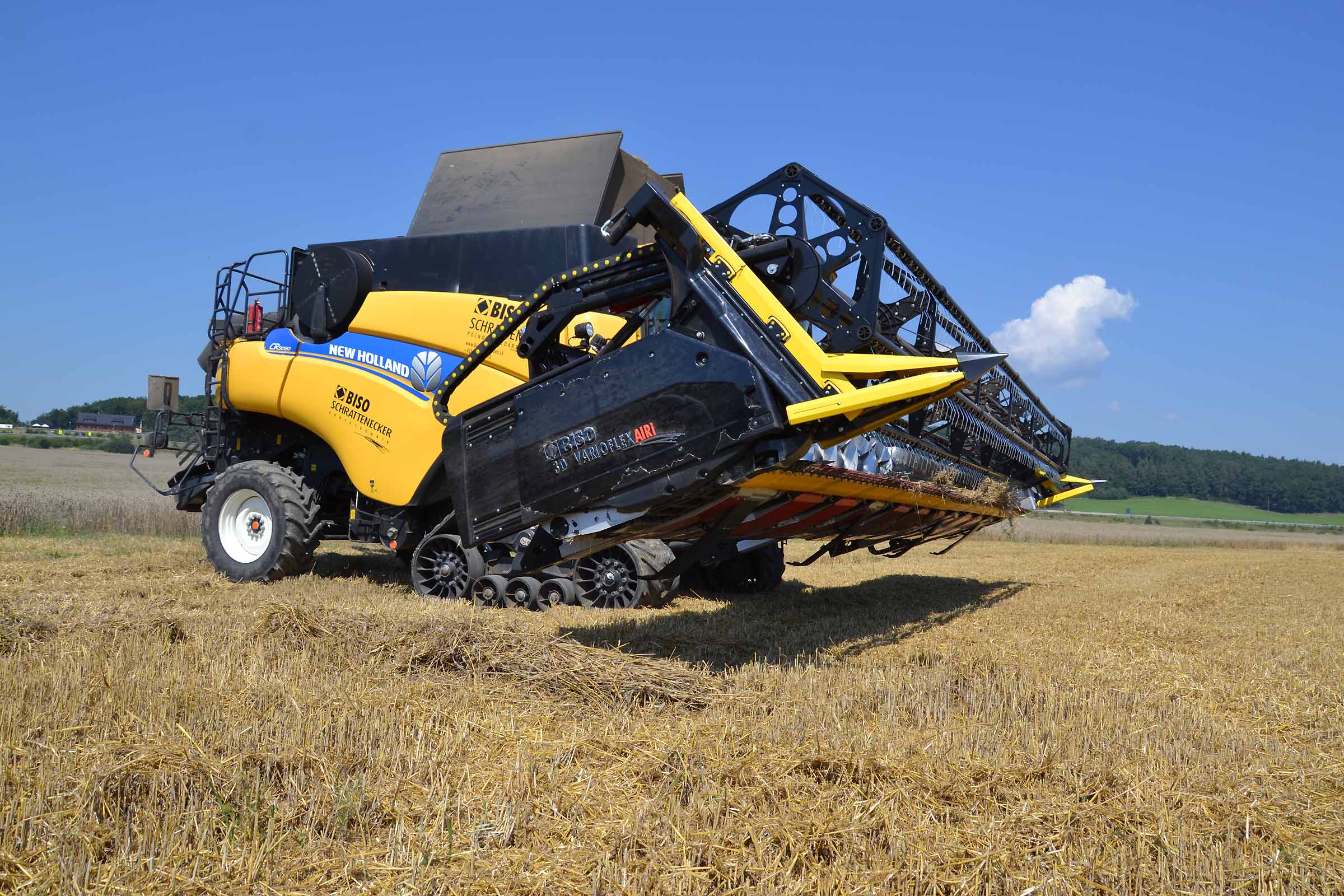

PHOTO DE LA BARRE DE COUPE VARIOFLEX 1070 AIR 3D i SUR LE TERRAIN

BISO 3D - ACTIVITÉS SUR LE TERRAIN 2020 (PARTIE 1)
auteur: BISO publié: 26.10.2020

Nous avons commencé à tester la version prototype de la barre de coupe VARIOFLEX AIR i 3D dès 2017, mais cette année, nous avons utilisé une barre de production 2020 installée sur notre moissonneuse-batteuse CR9090 SmartTrax. Le modèle utilisé est le 3D VARIOFLEX 1070 AIR i complete avec toutes les options. La barre de coupe représente la version la plus récente avec la présence de la lame de coupe Schumacher et de la dernière génération de logiciel.

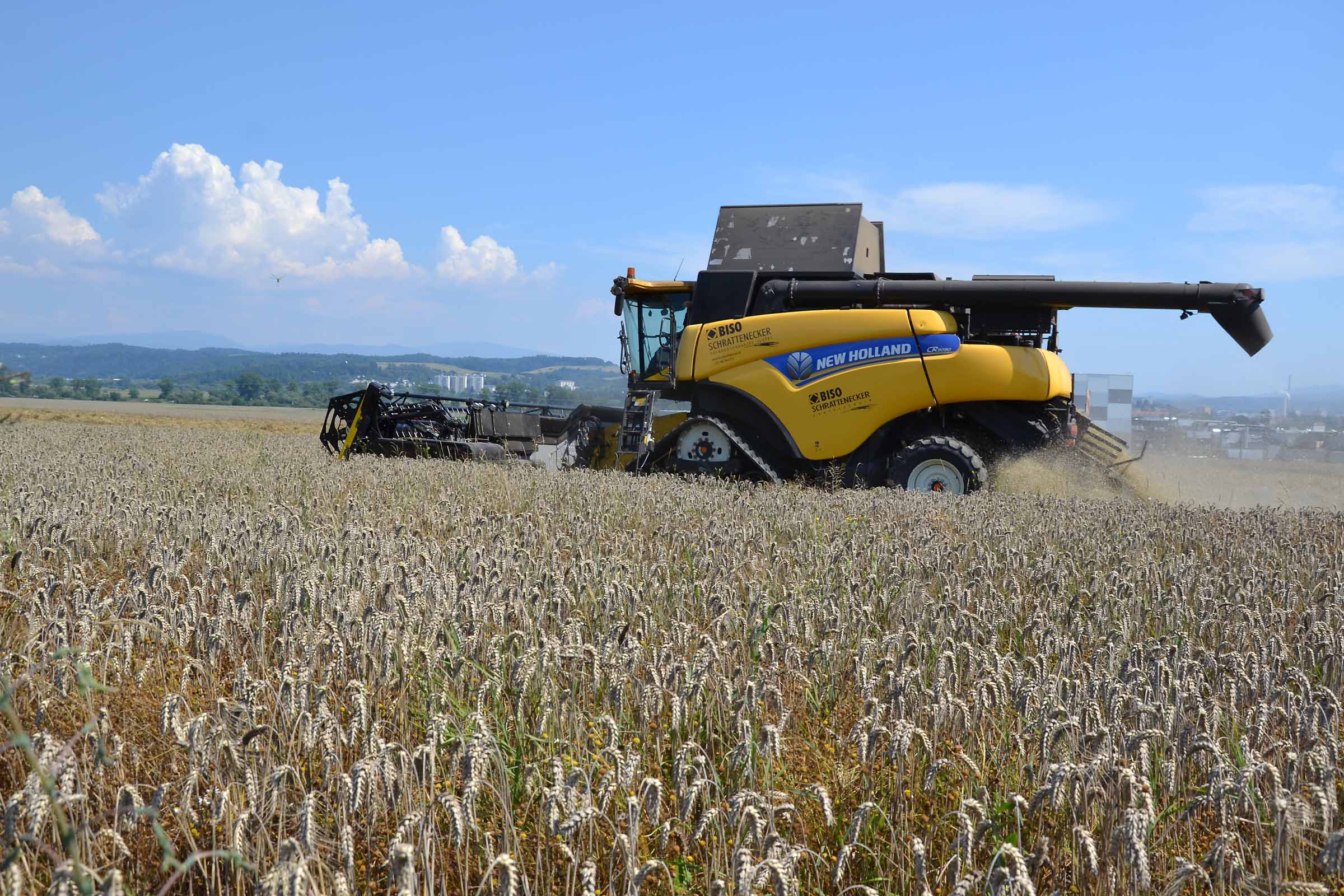

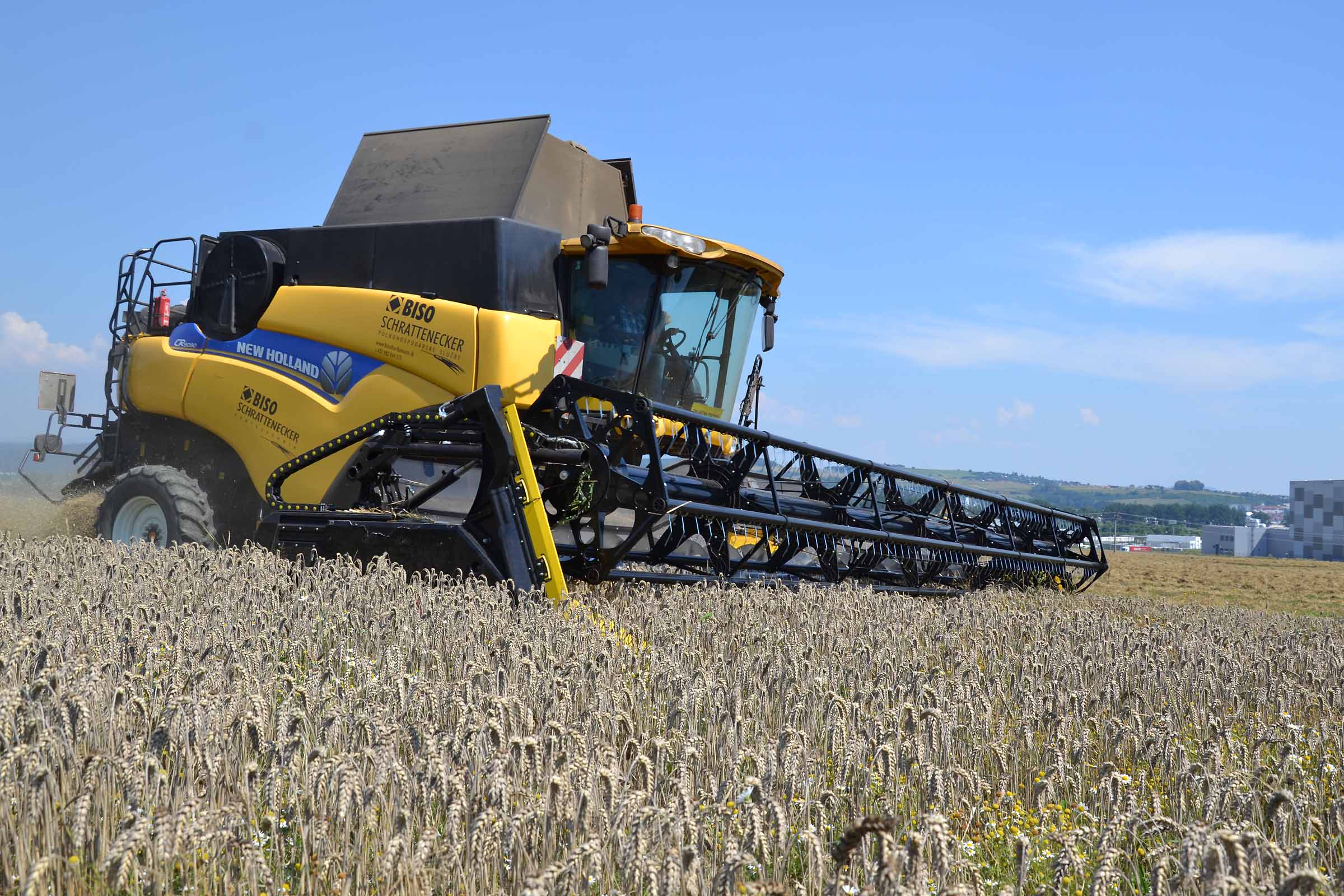

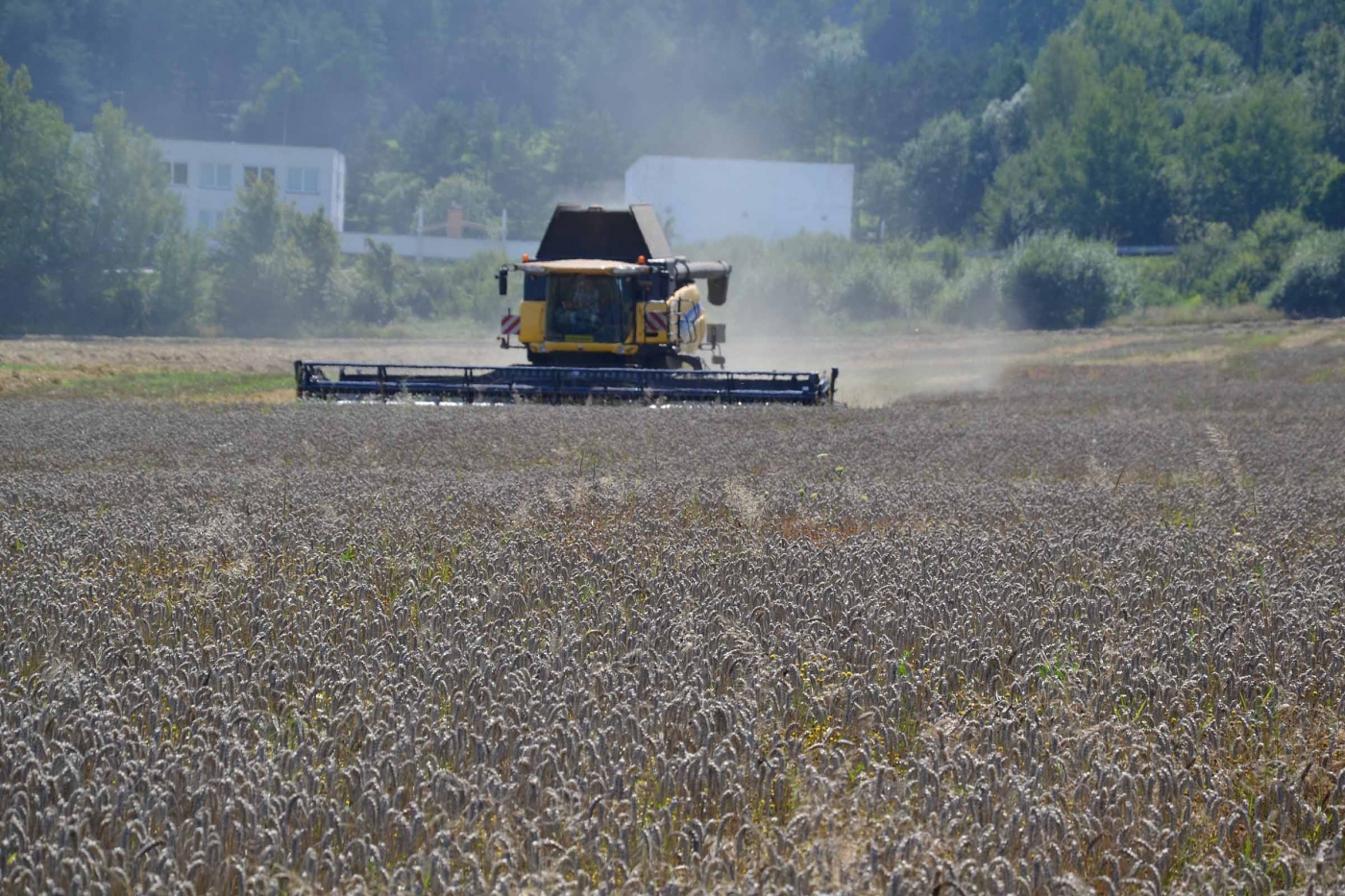

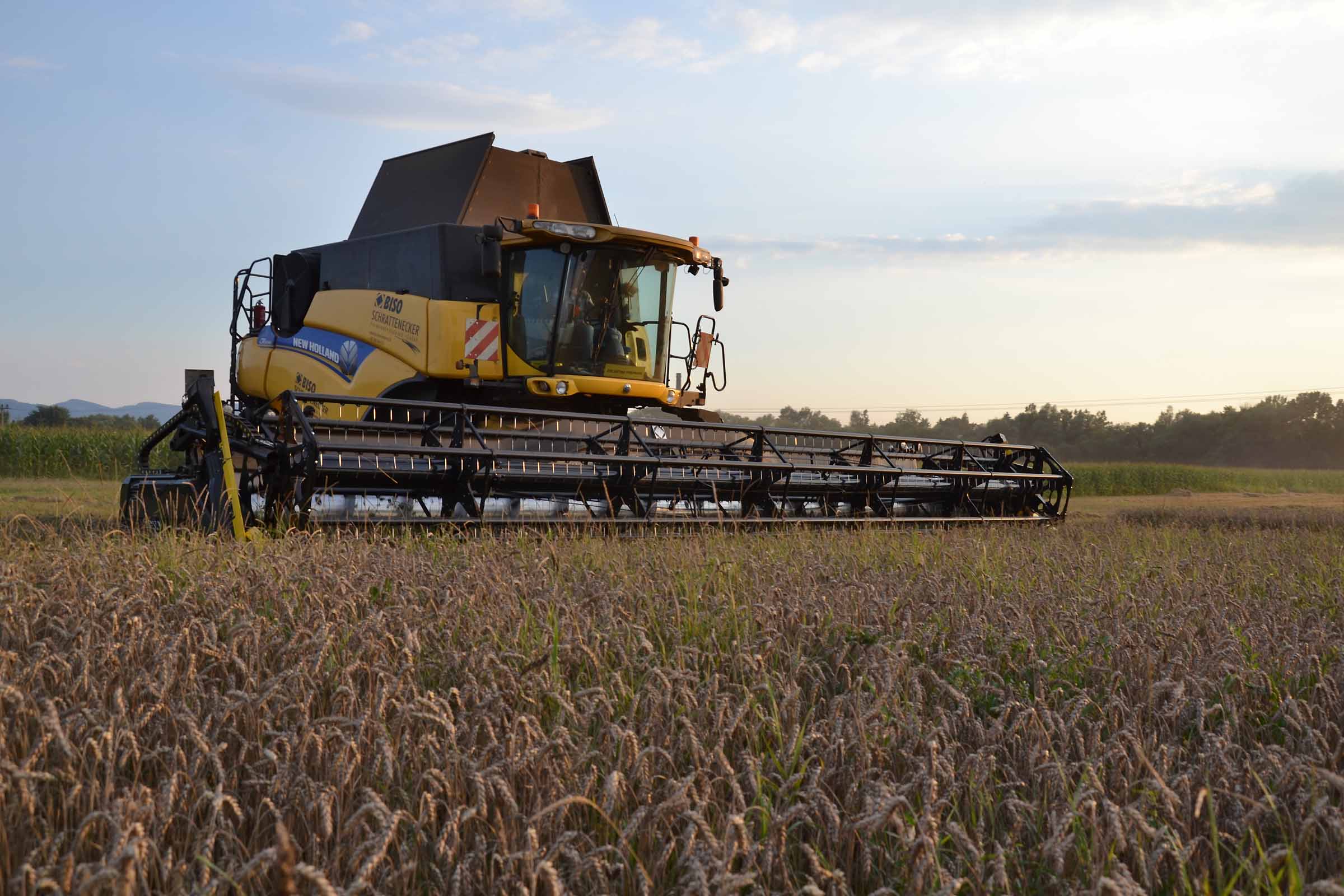

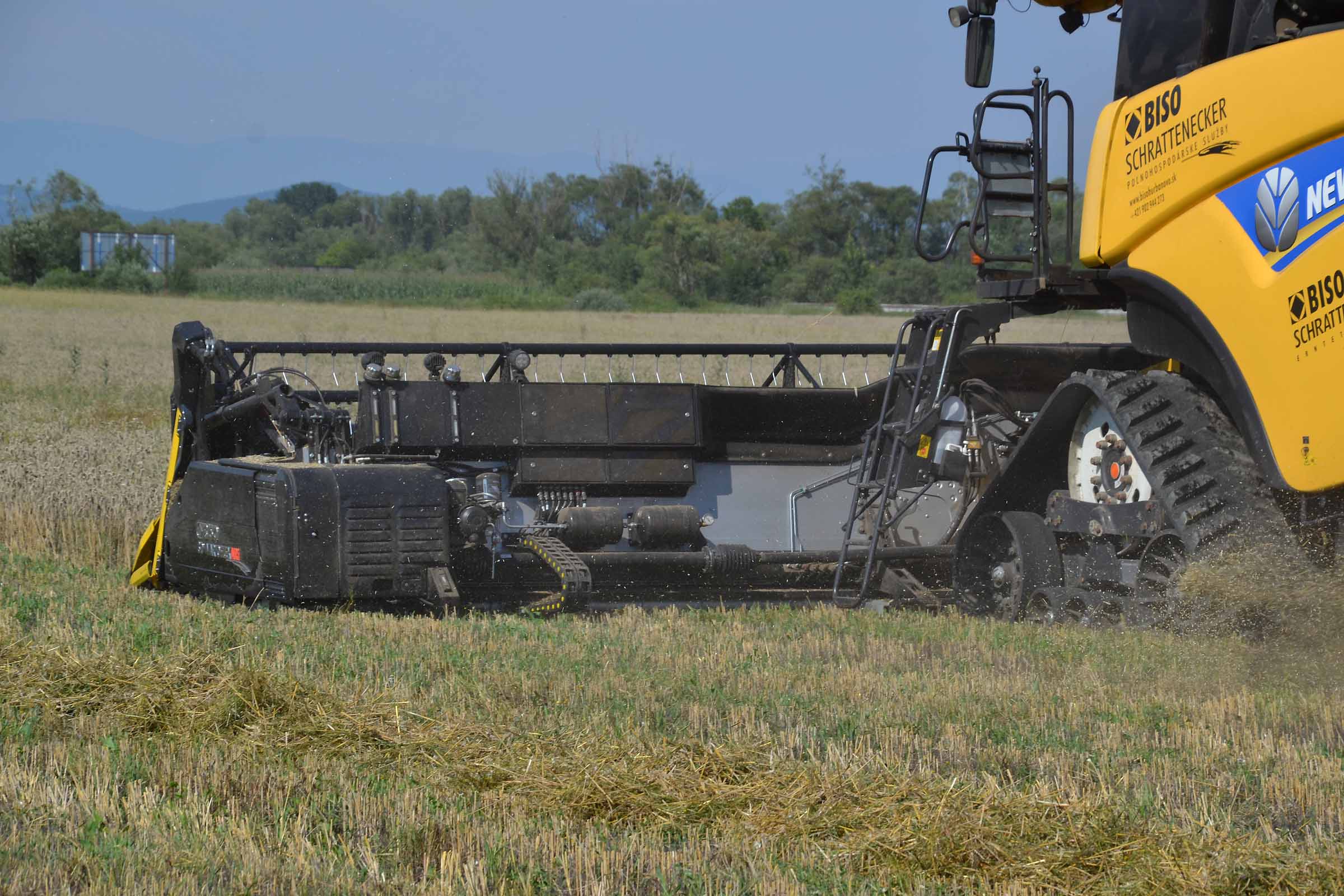

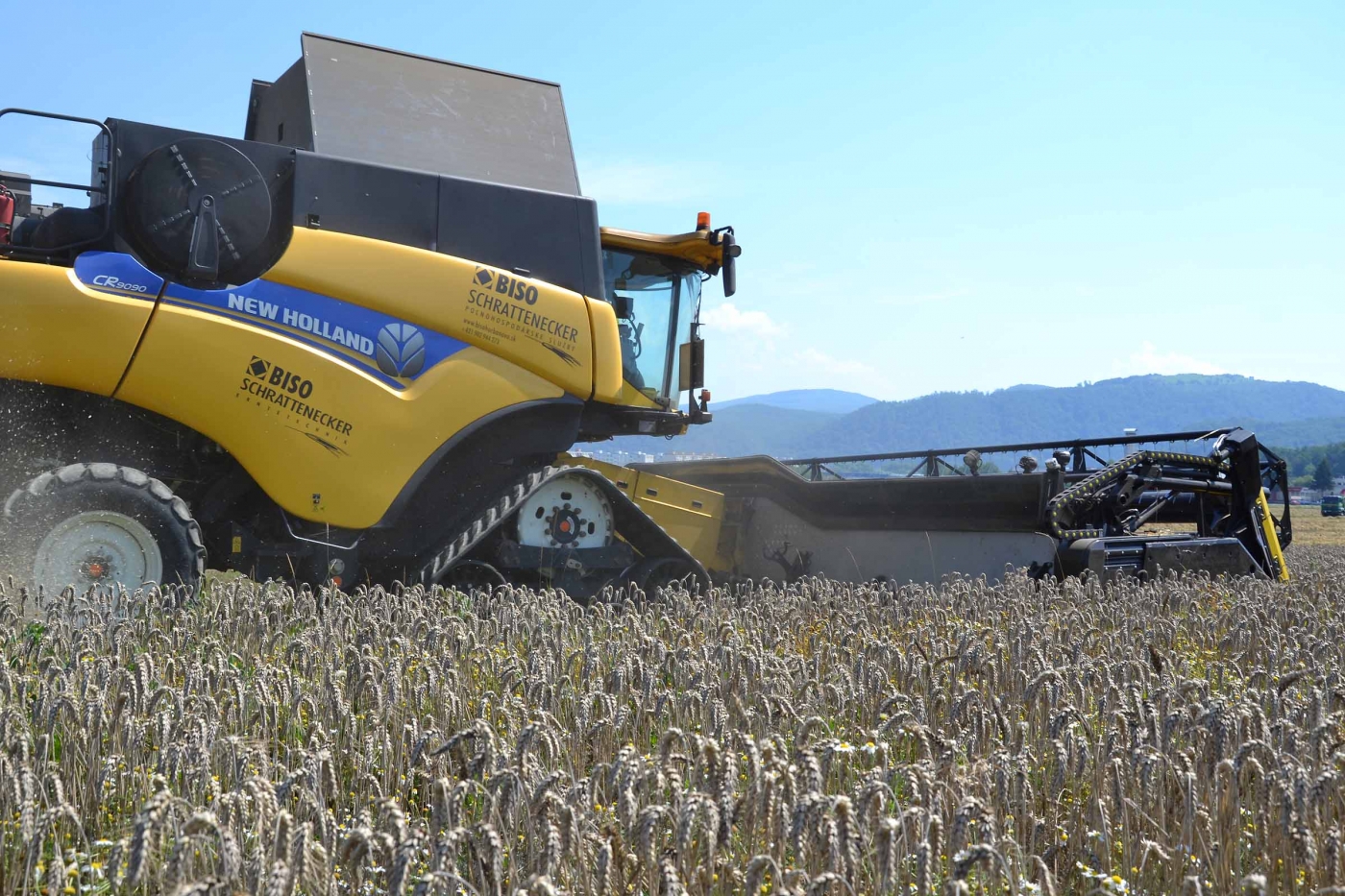

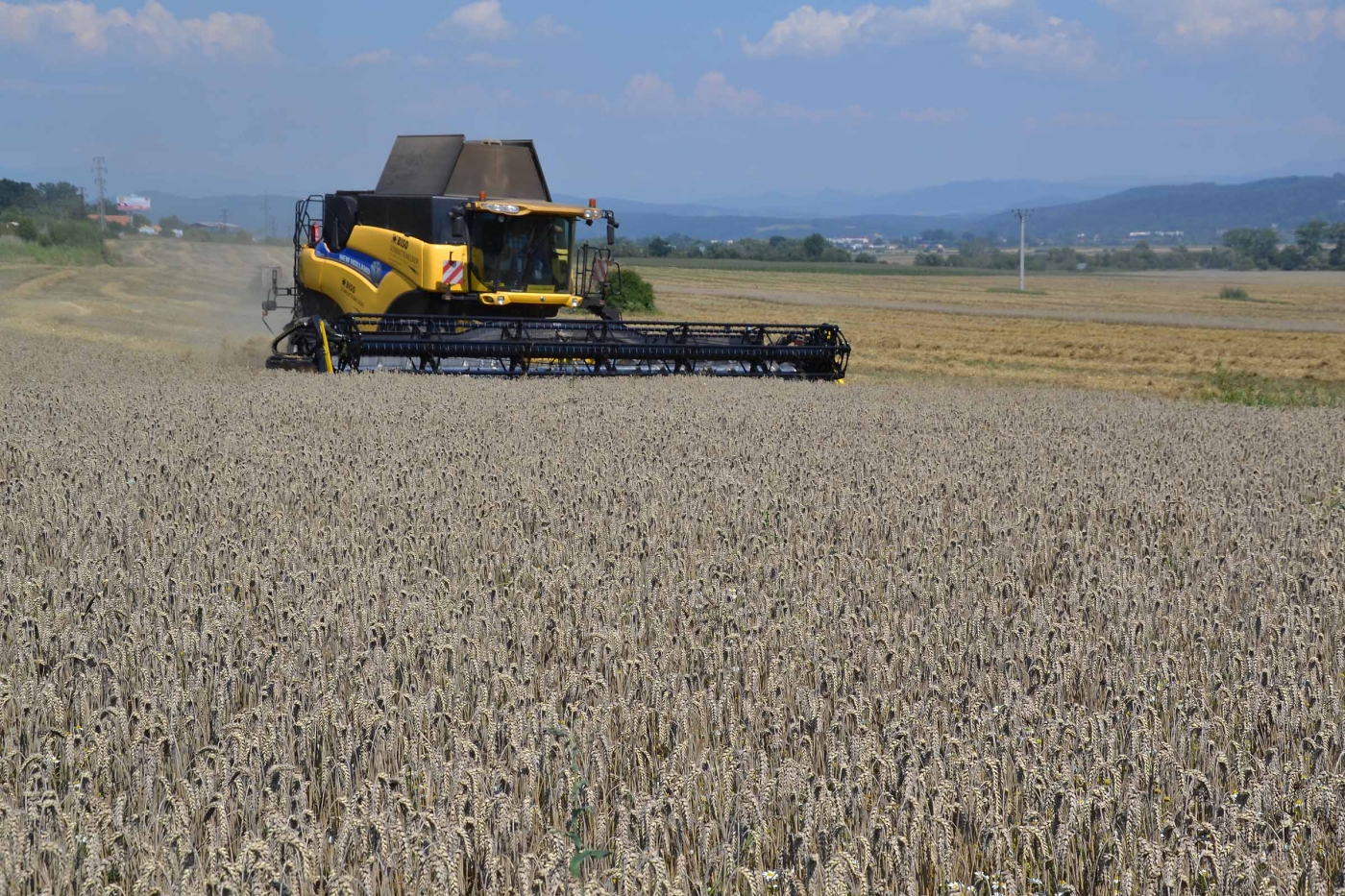

Le battage du blé en Slovaquie avec la moissonneuse batteuse New Holland CR9090 SmartTrax avec la barre BISO 3D VARIOFLEX 1070 AIR i.


La barre de coupe est équipée du système anticollision entre les dents du rabatteur et la lame de coupe. Le système garantit qu'aucune interférence n'est créée entre les dents du rabatteur et la lame de coupe grâce à des capteurs qui empêchent aux dents du rabatteur de s'approcher en dessous de 100 mm par rapport à la lame de coupe.


En mode de fonctionnement RIGIDE (0% FLEXIBLE), la barre fonctionne comme un vario normale sans aucune restriction.

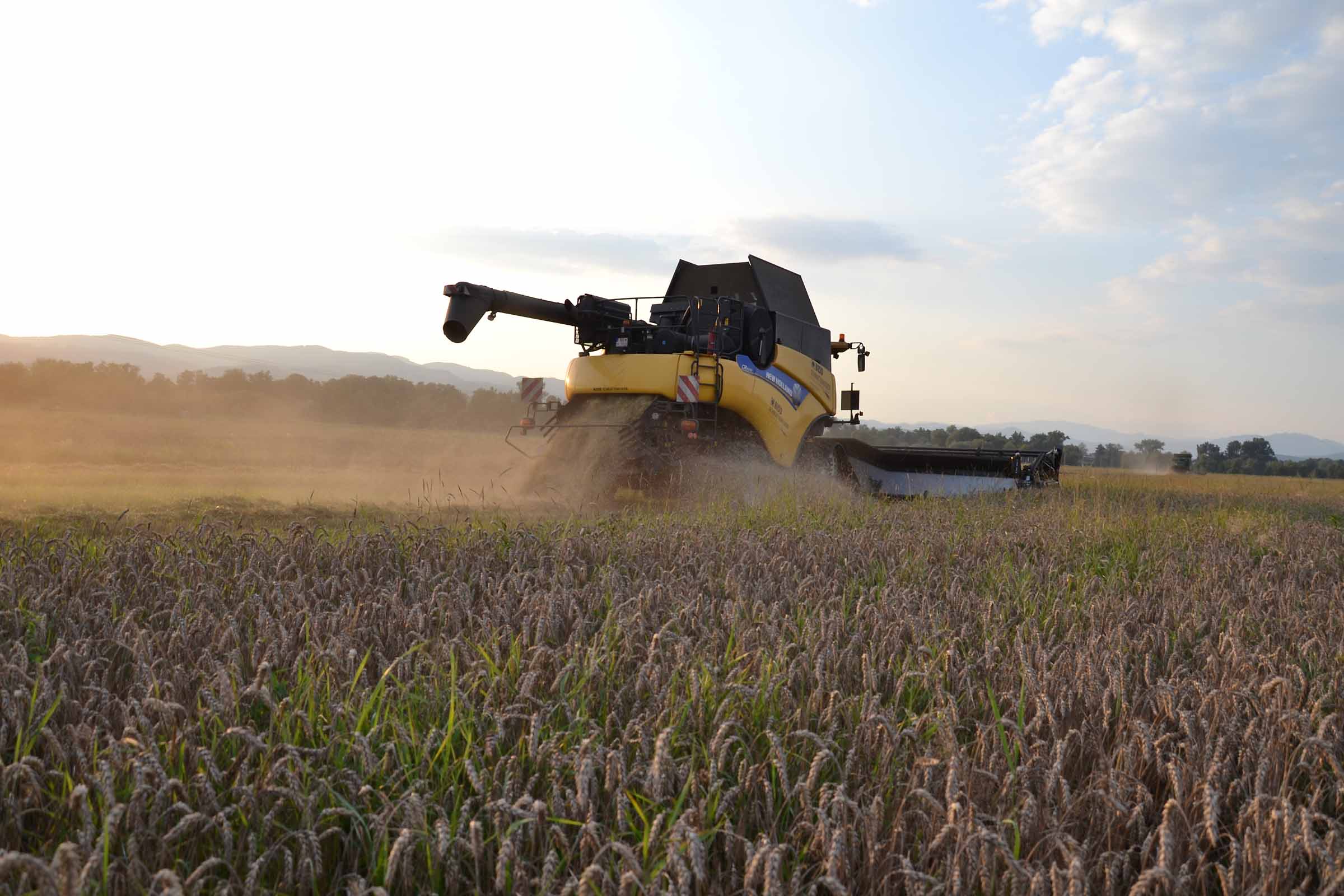

Dans le battage du blé, la présence de matière verte a obligé l'opérateur à régler plusieurs fois l'extension de la plateforme vario.

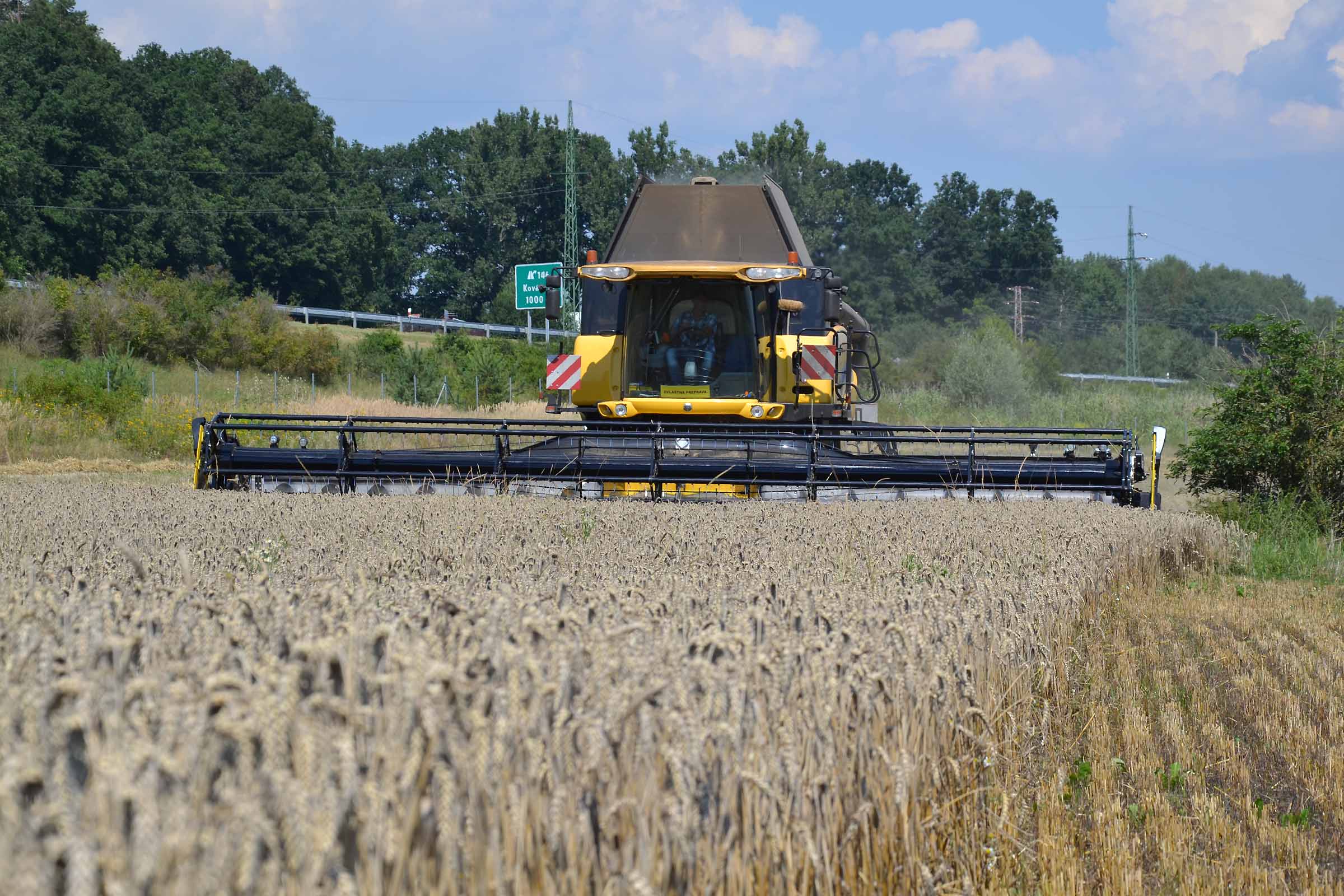

Lors de cette campagne de récolte, nous avons utilisé la barre de coupe BISO 3D VARIOFLEX 1070 AIR i avec le chariot de transport BISO ProfiSteer. La barre de coupe est équipée de toutes les options possibles, y compris le système de contrôle actif et intelligent à air comprimé FLEX, le système anticollision automatique entre le rabatteur et la lame de coupe, le système de coupe Schumacher et la dernière version du logiciel installé sur le moniteur de contrôle. Le système de coupe Schumacher a été introduit à la demande de nos clients pour améliorer l'efficacité de coupe en particulier dans le soja et en présence de pierres. On s'attend à de grandes améliorations lors du prochain battage du soja sur des sols caillouteux.



Mise à jour automatique du logiciel

Le potentiel de cette barre de coupe est énorme. Nous expérimentons nous-mêmes chaque jour de nouvelles fonctionnalités qui peuvent améliorer le confort et les performances de l'opérateur tout en maintenant une sécurité maximale. Nos clients qui décident aujourd'hui d'acheter une barre de coupe 3D n'achètent pas seulement une coupe mais un système actif capable de se mettre constamment à jour aux développements technologiques futurs grâce aux mises à jour qui seront publiées pendant toute la durée de vie de la barre de coupe elle-même.

Notre barre de coupe est équipée du système anticollision BISO entre les dents du rabatteur et la lame de coupe. Ce système est totalement automatique et fiable et permet l'utilisation de dents du rabatteur métalliques très importantes dans la moissonne de produit couché.

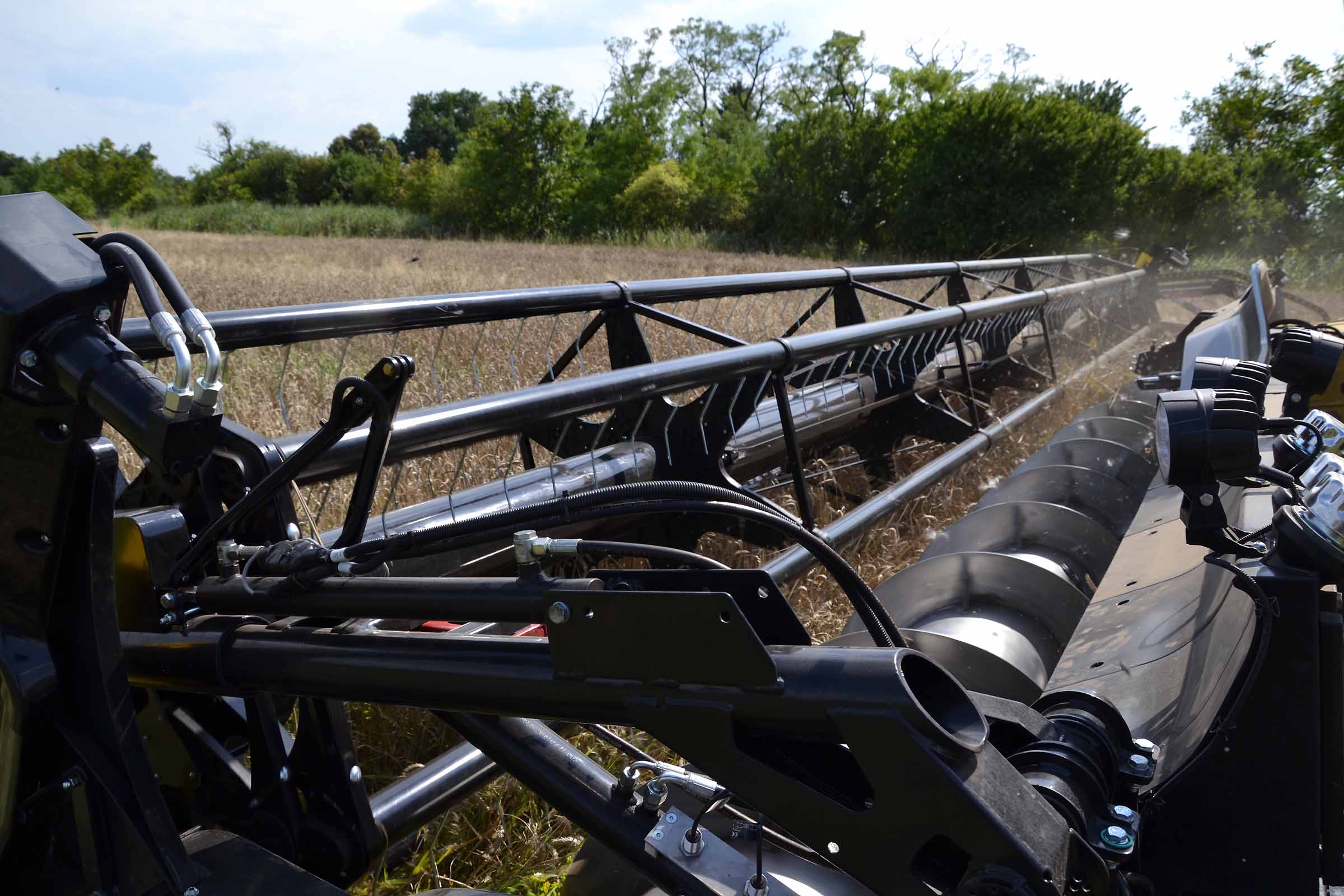

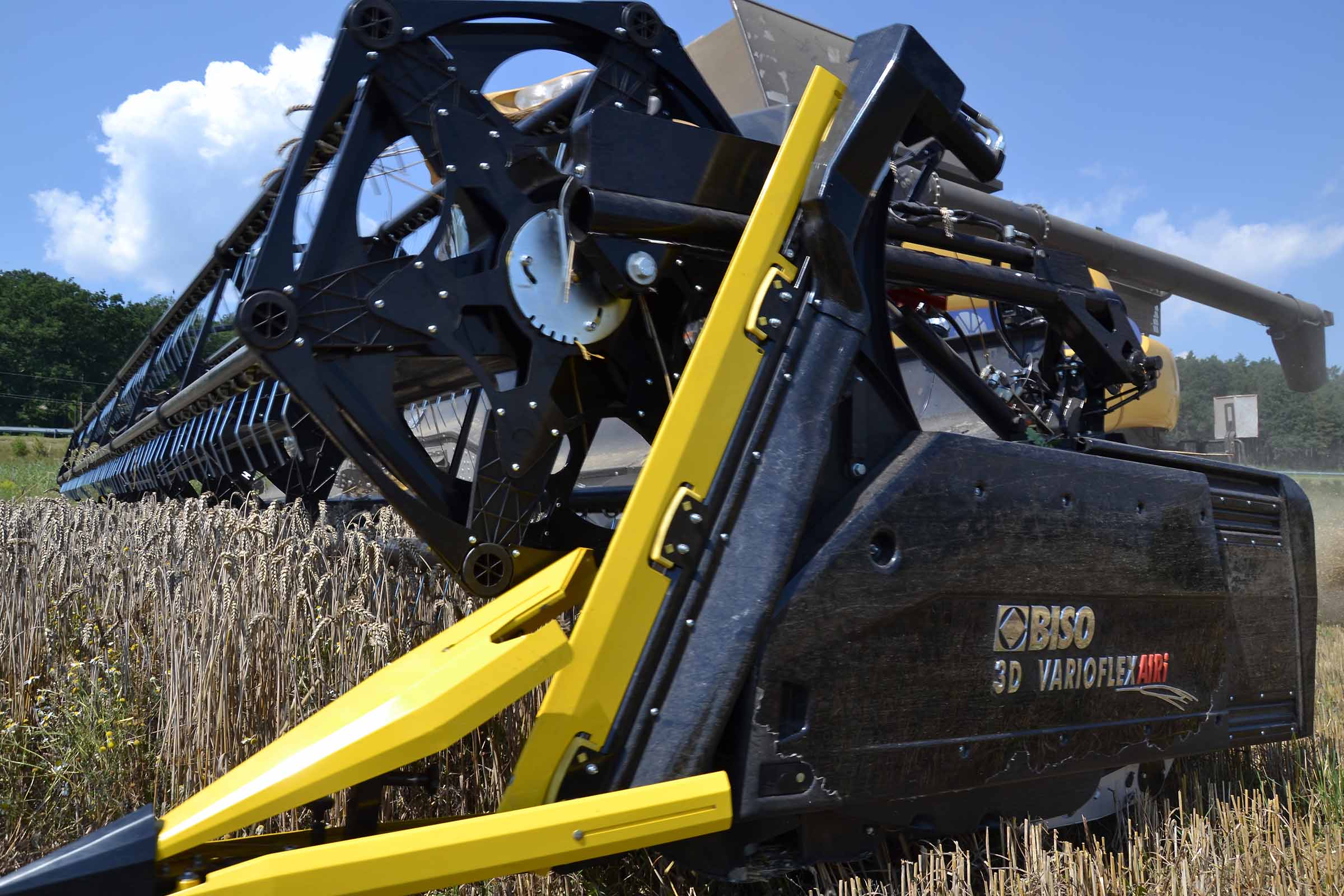

La barre de coupe BISO 3D VARIOFLEX AIR i est équipée d'un rabatteur équipé de dents métalliques, d'une vis d'alimentation haute capacité, d'un système vario et d'un système de coupe flexible.

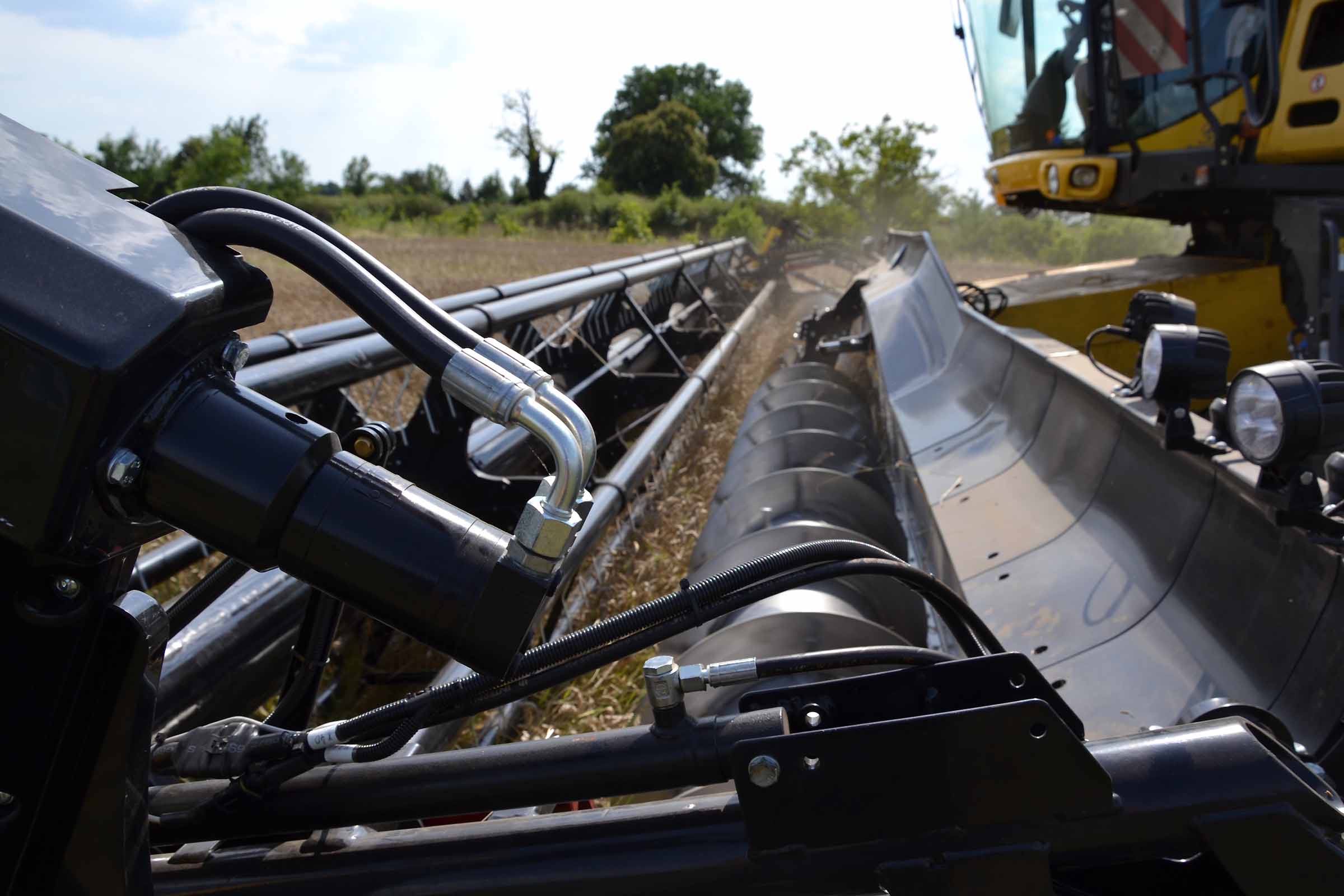

Les scies verticales à colza hydrauliques sont «intégrées» et peuvent être rapidement mises en position de travail. Leur utilisation est également possible en position inclinée et avec les diviseurs engagés.

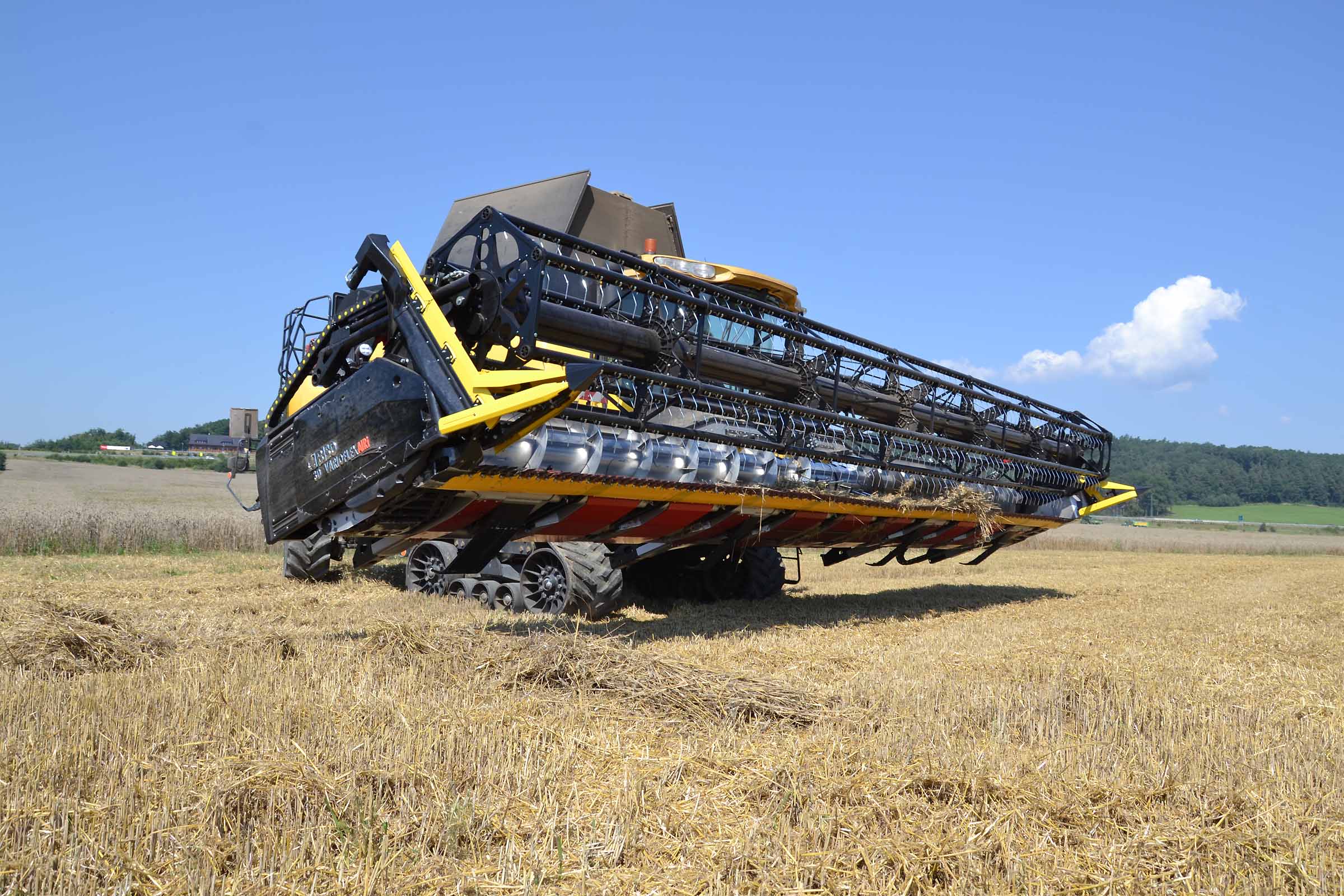

Il est extrêmement simple d'ajuster l'angle de coupe. Sur la photo, vous pouvez voir les paramètres d'usine avec la plate-forme vario avancée de 150 mm et la lame de coupe en mode rigide.


La barre de coupe est équipée d'un carter placé sur la partie supérieure de la barre de coupe pour minimiser la perte de produit projeté vers le haut par la vis d’alimentation.



Les différentes fonctions de la barre de coupe sont activées à travers du moniteur qui communique avec la coupe par un système Wi-Fi.

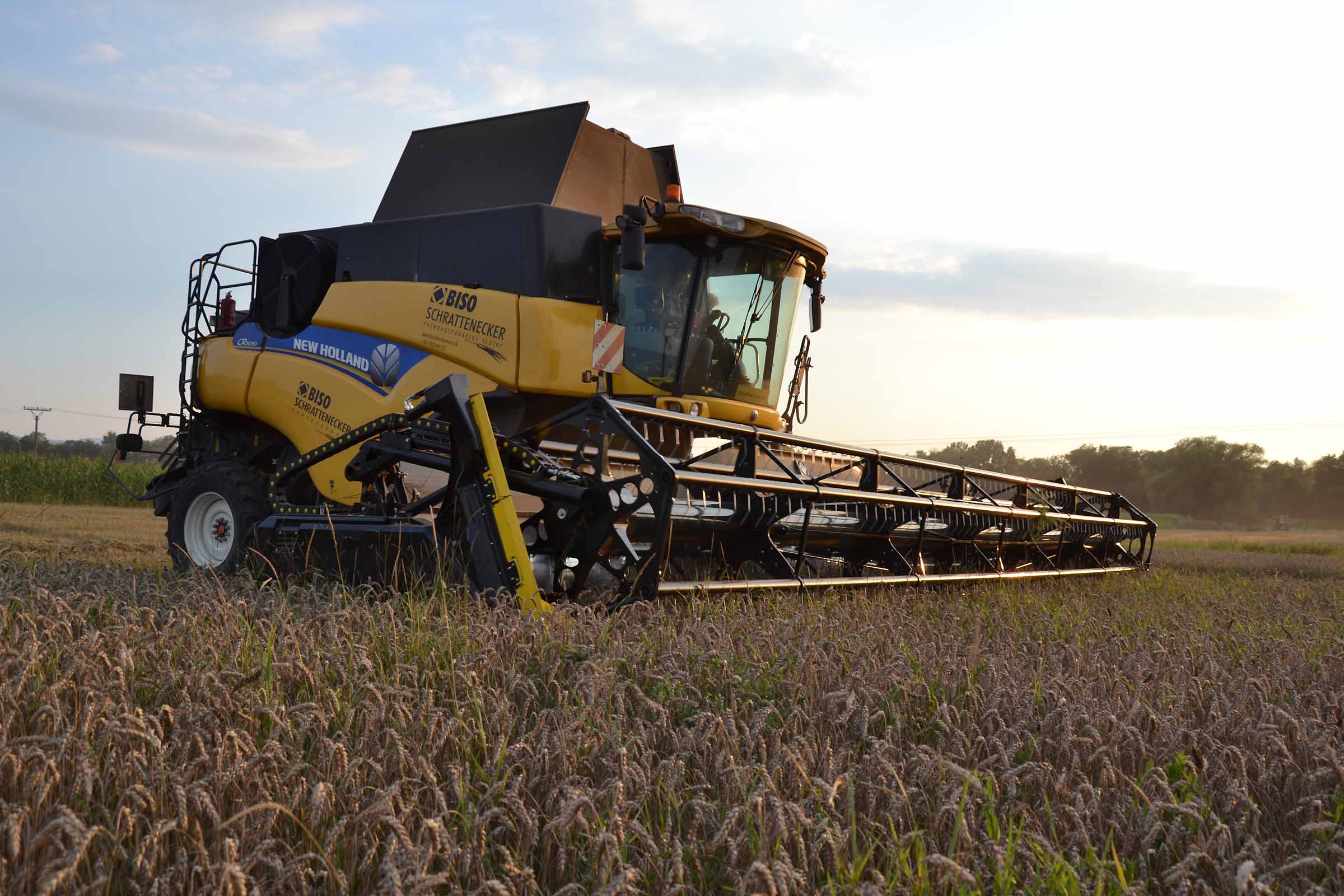

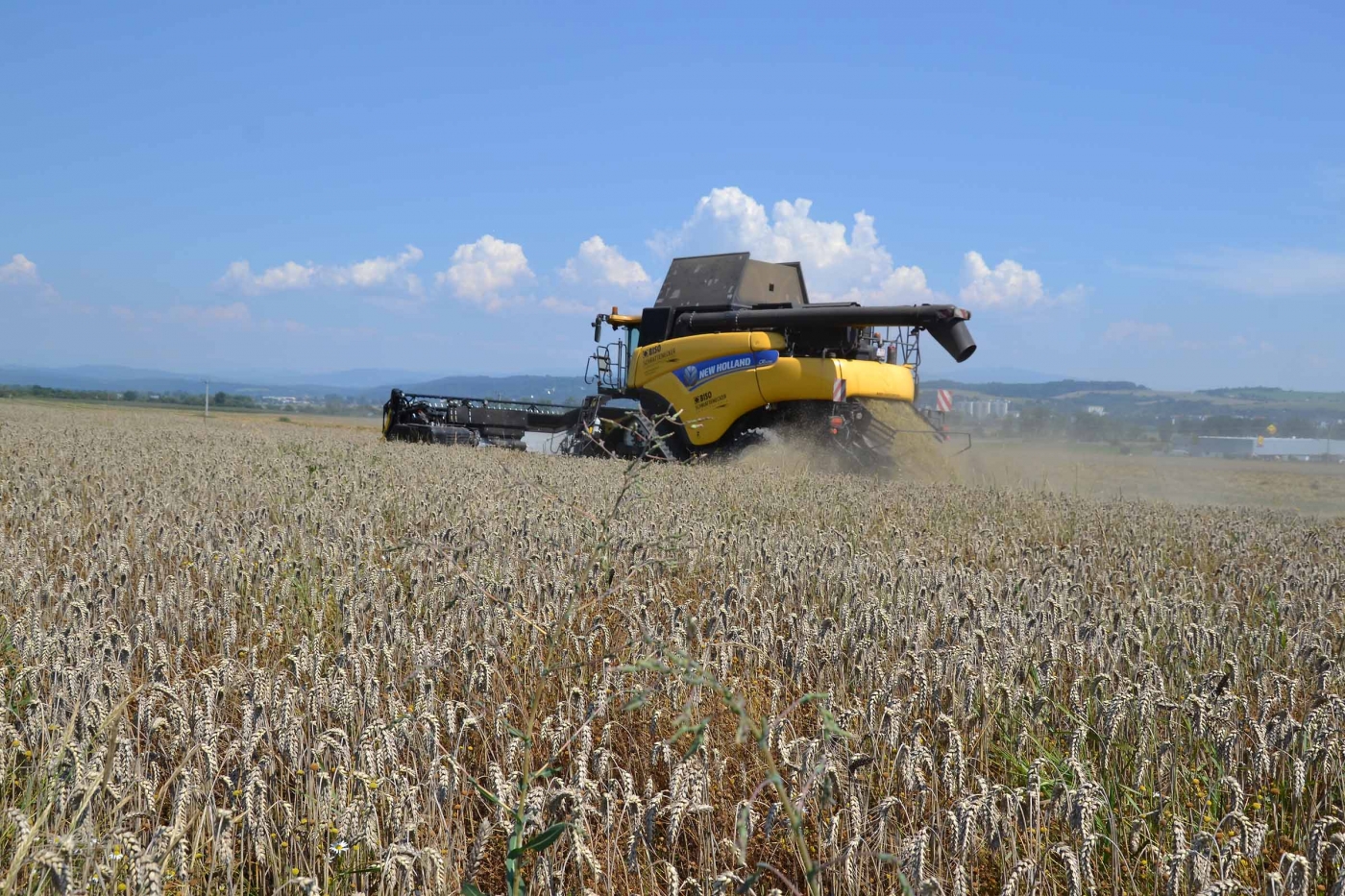

La moissonneuse-batteuse CR9090 SmartTrax associée à la barre BISO 3D VARIOFLEX 1070 AIR i a produit d'excellents résultats grâce à l'alimentation généreuse et homogène garantie par la vis sans fin de grande capacité contrôlée par une transmission bilatérale.



La plate-forme de coupe vario peut être facilement ajustée depuis la cabine par le conducteur pour assurer un flux uniforme du produit vers la vis d'alimentation, comme montré dans la photo.



Il est possible de vérifier la position exacte de la plate-forme de coupe à travers les protections latérales en plastique (sur la photo la plate-forme est positionnée à 150 mm par rapport à la vis et peut atteindre un maximum de 800 mm).

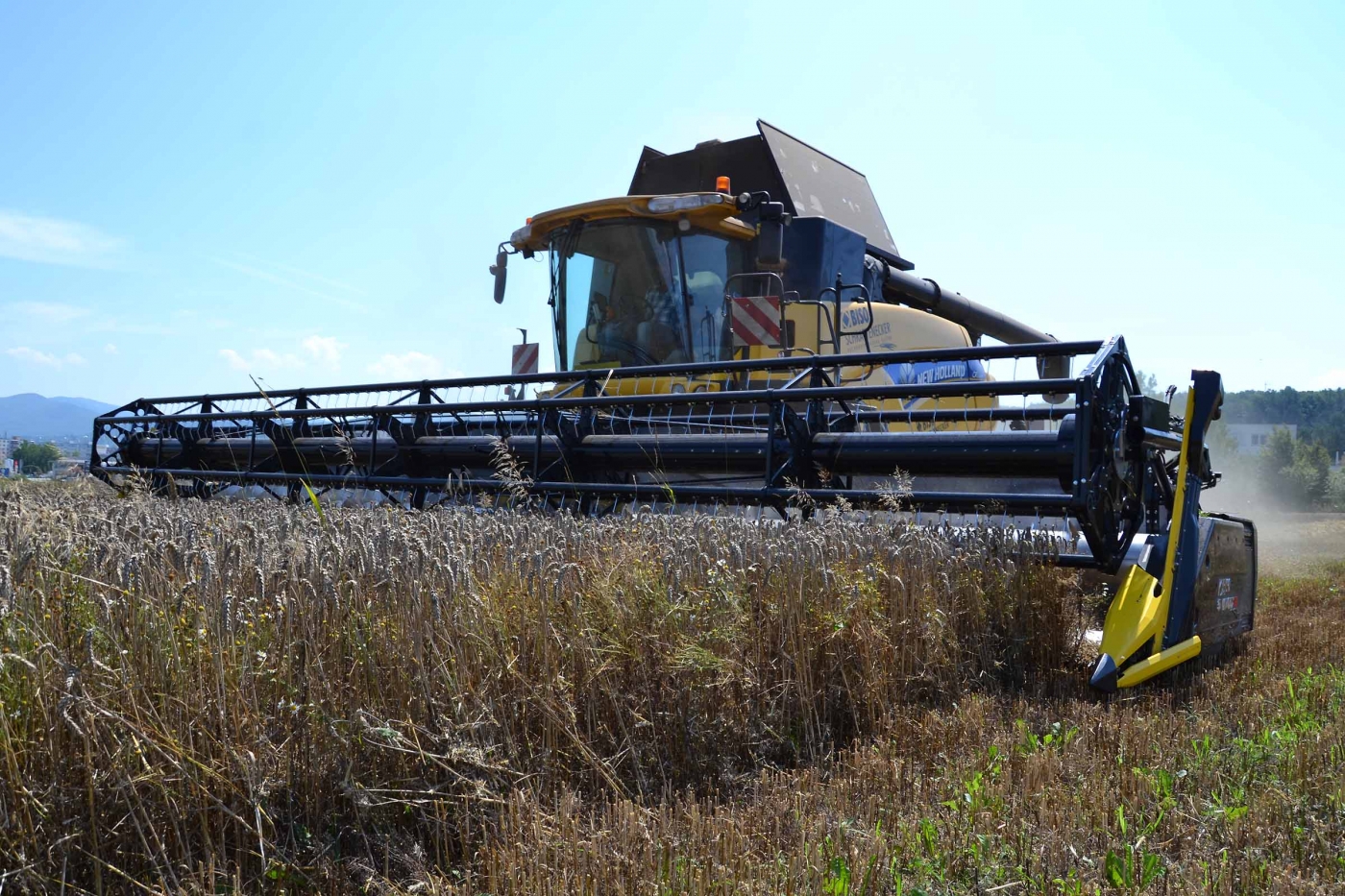

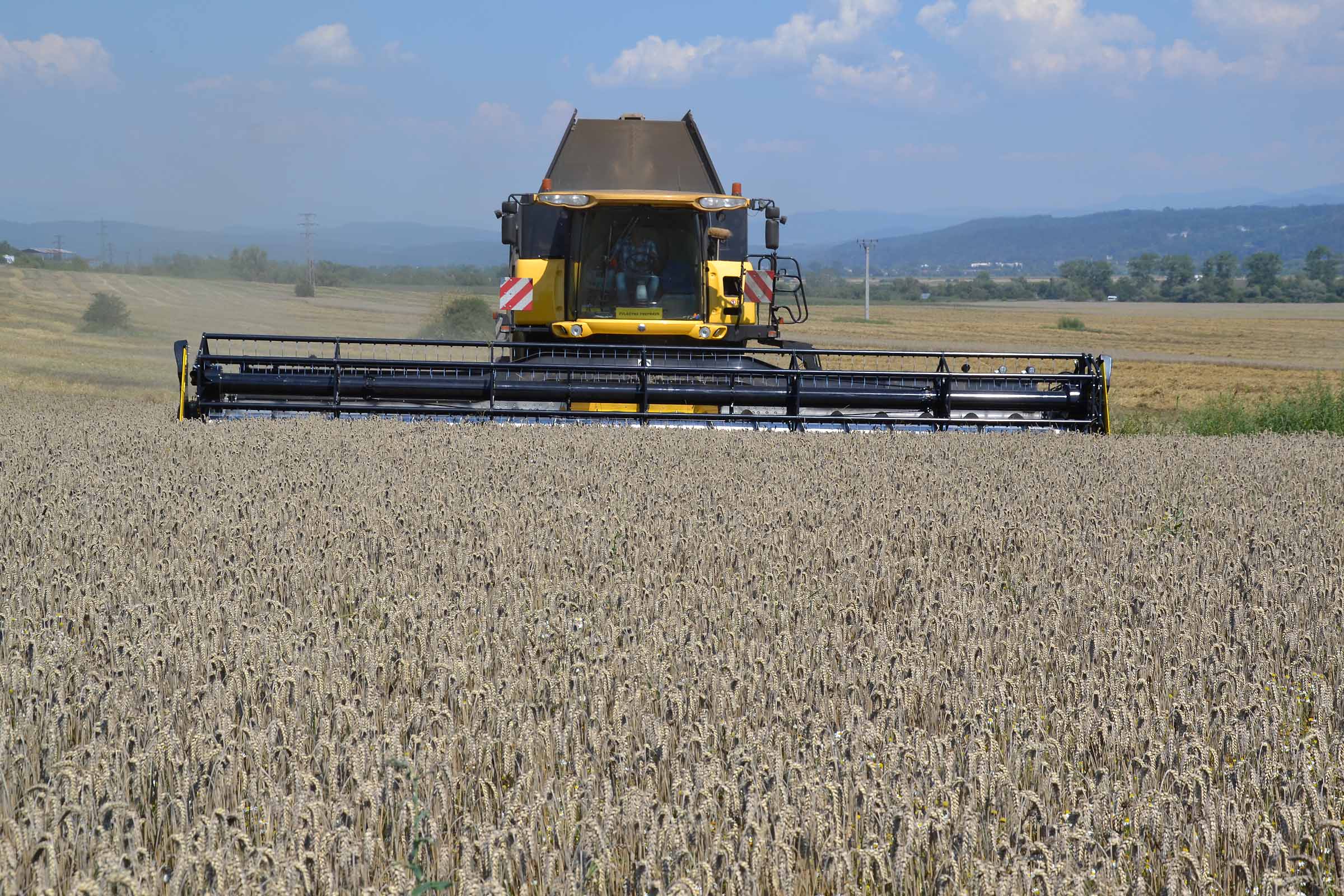

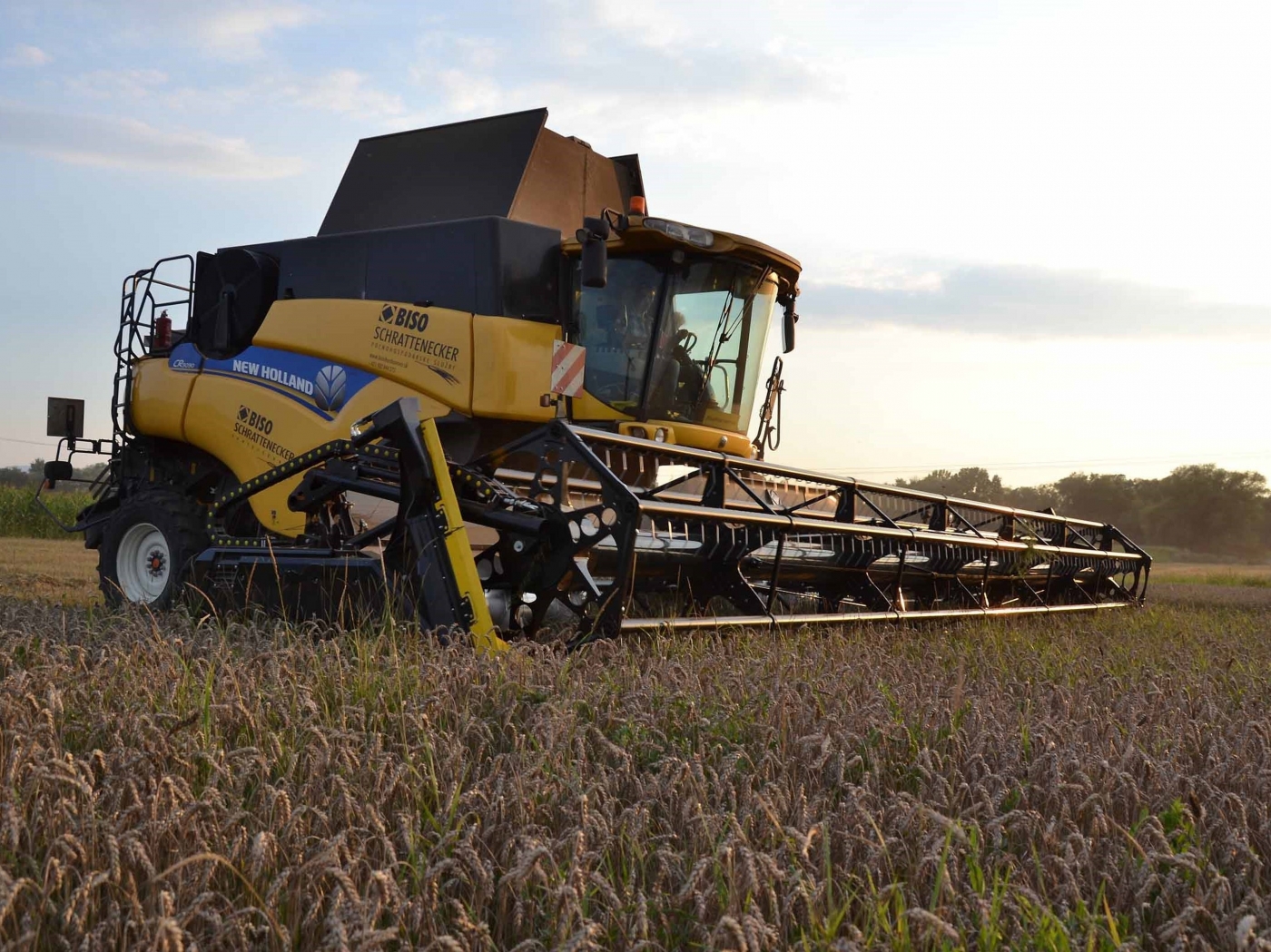

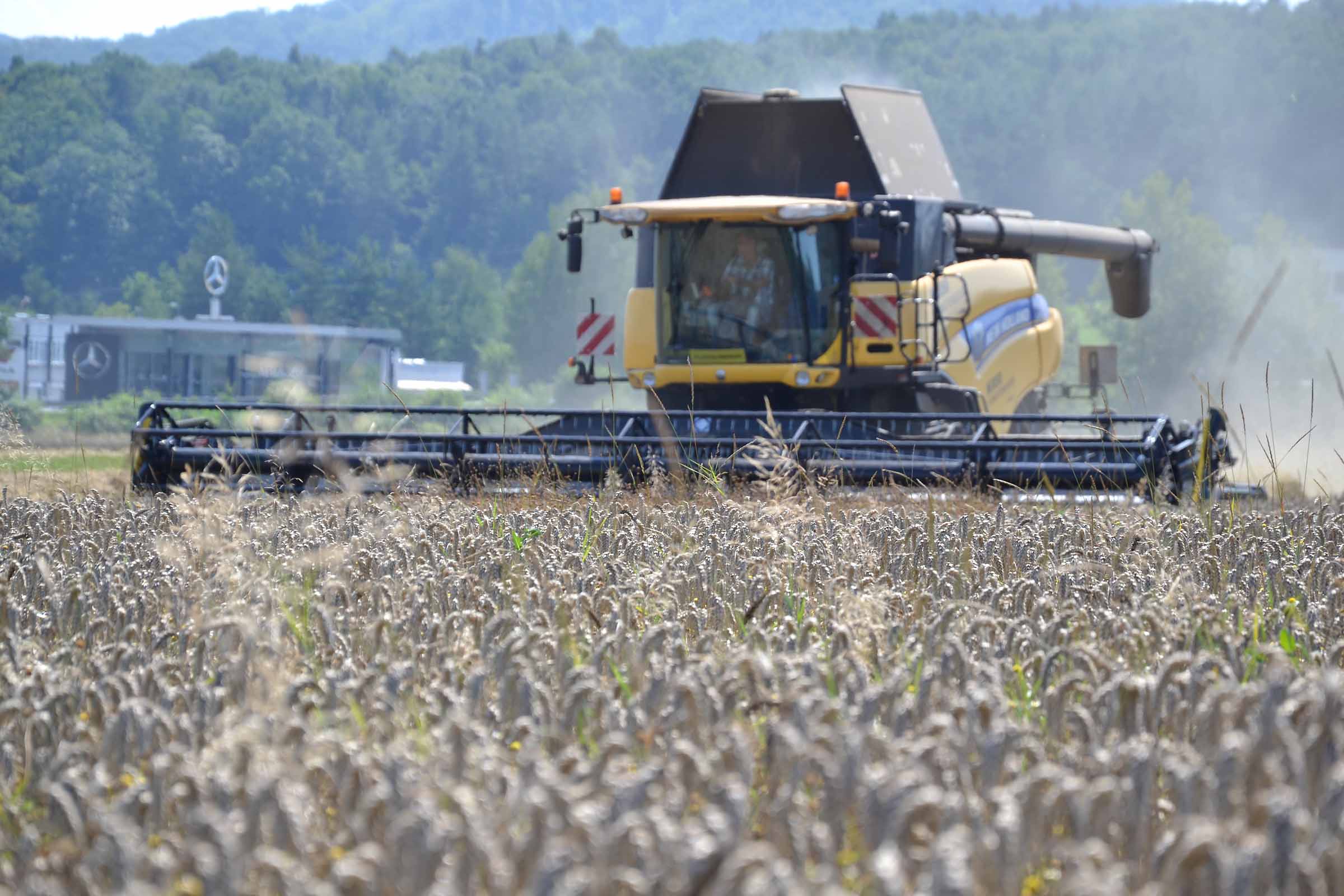

Le système 3D semble parfait pour le battage du grain.

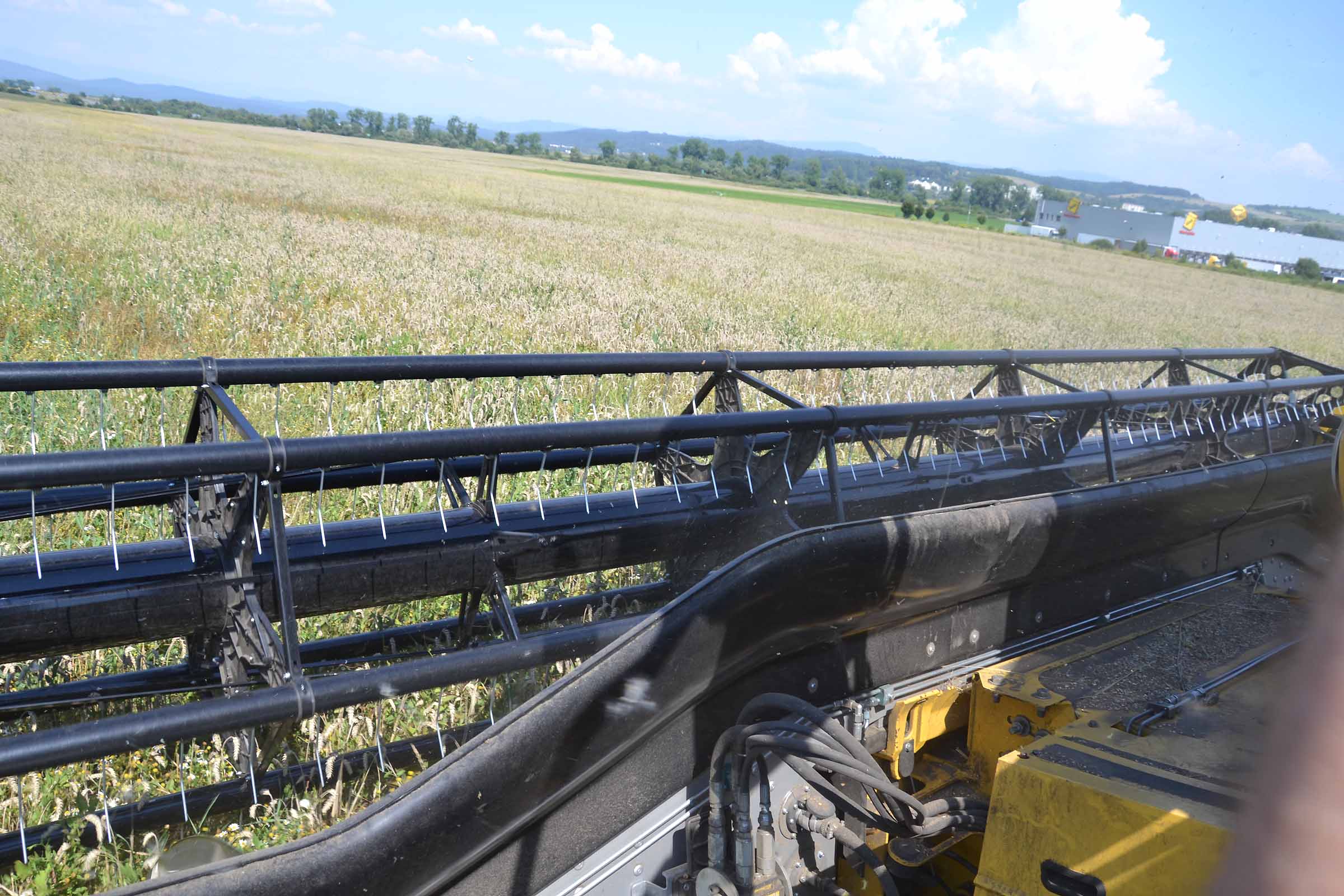

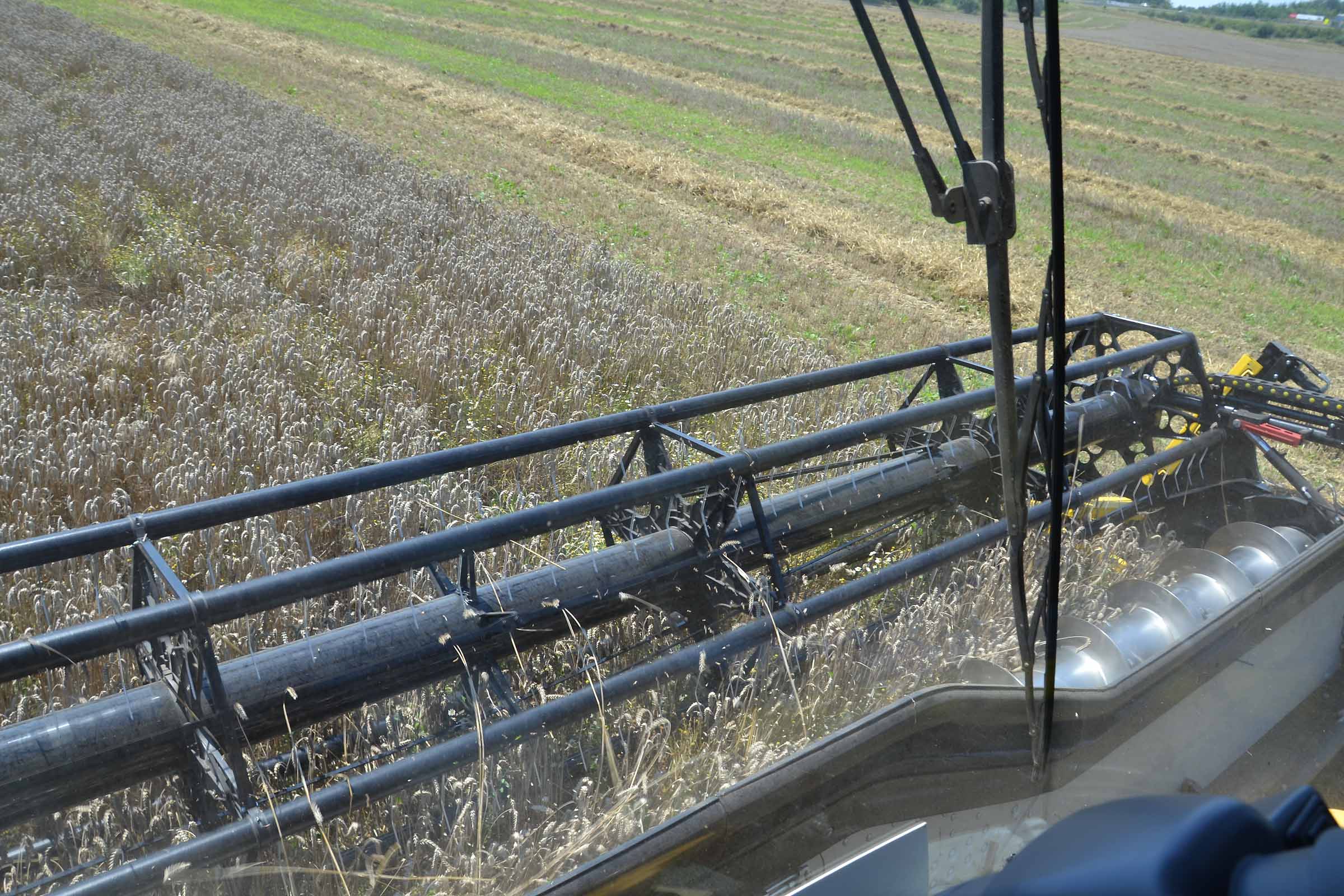

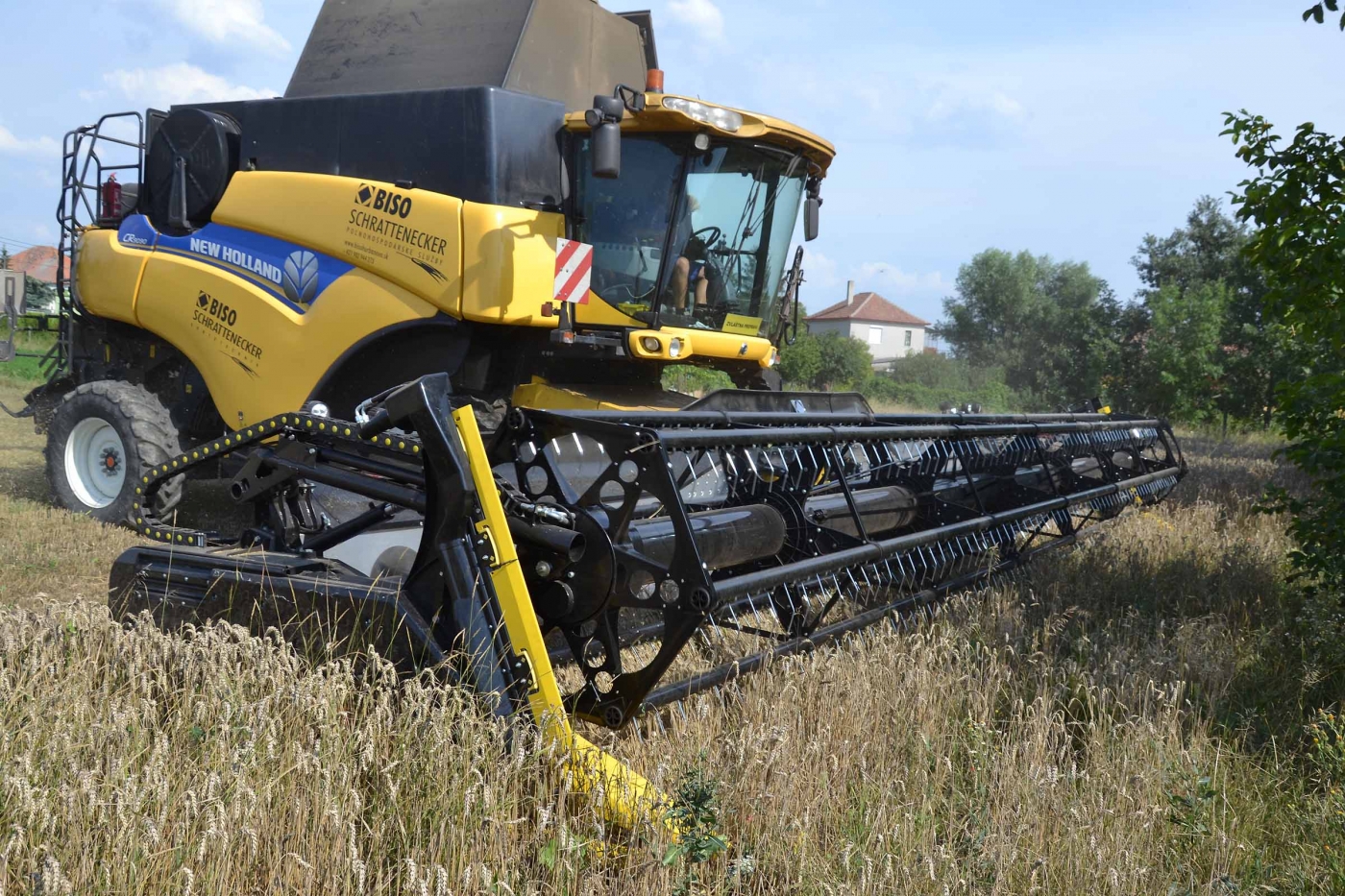

Le rabatteur peut fonctionner en mode agressif positionné vers l'avant et avec les dents touchant le sol pour soulever le produit ou en mode délicat positionné vers l'arrière et relevé au bon endroit pour accompagner le produit vers la vis d’alimentation. Le système de contrôle anticollision automatique évite à l'opérateur des contacts involontaires entre les dents du rabatteur et la lame de coupe grâce à la fonction de levage automatique du rabatteur lorsqu'il se trouve dans une zone à risque.

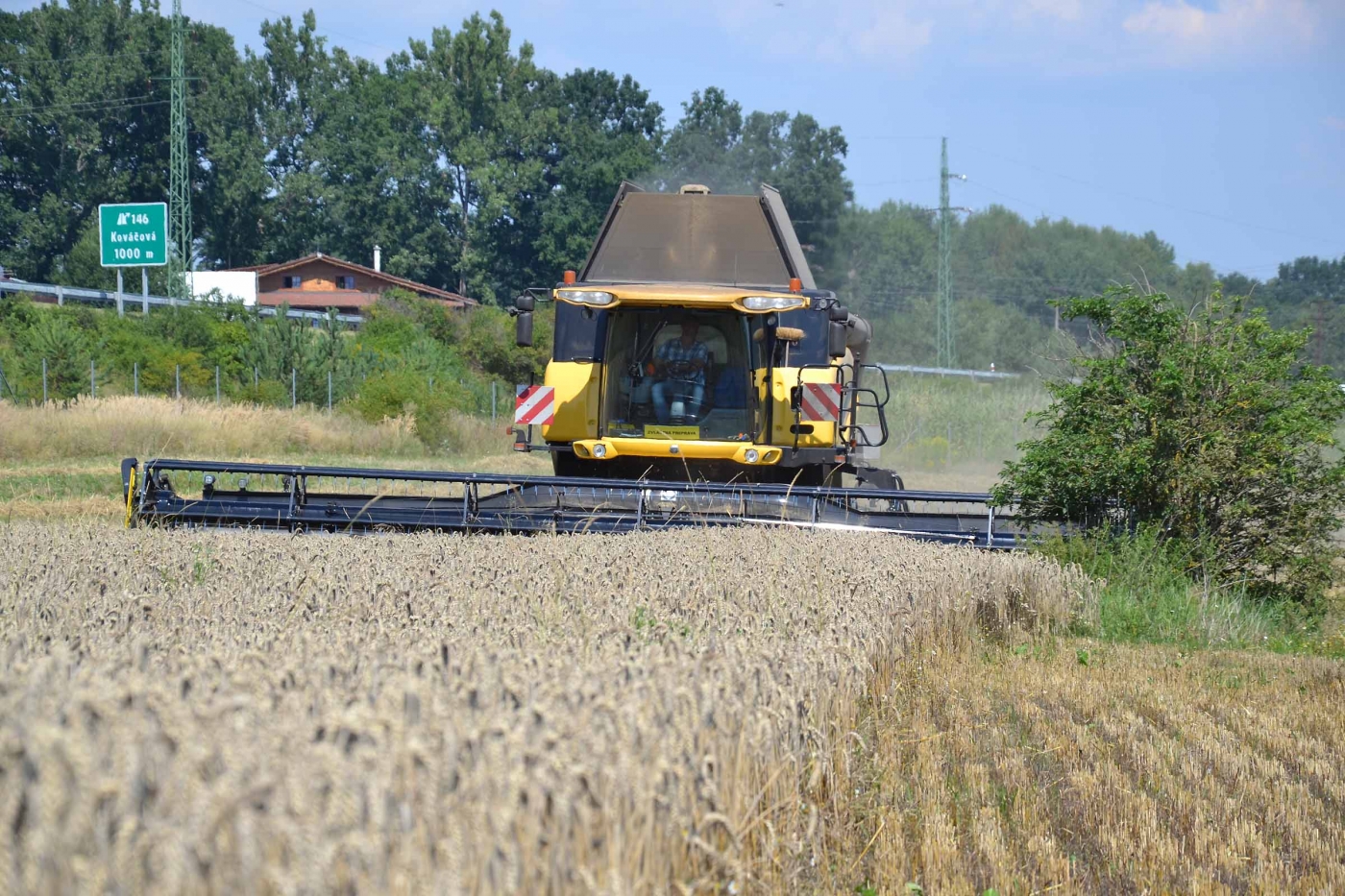

Dans ce cas, il semble de moissonner avec une barre de coupe traditionnelle.

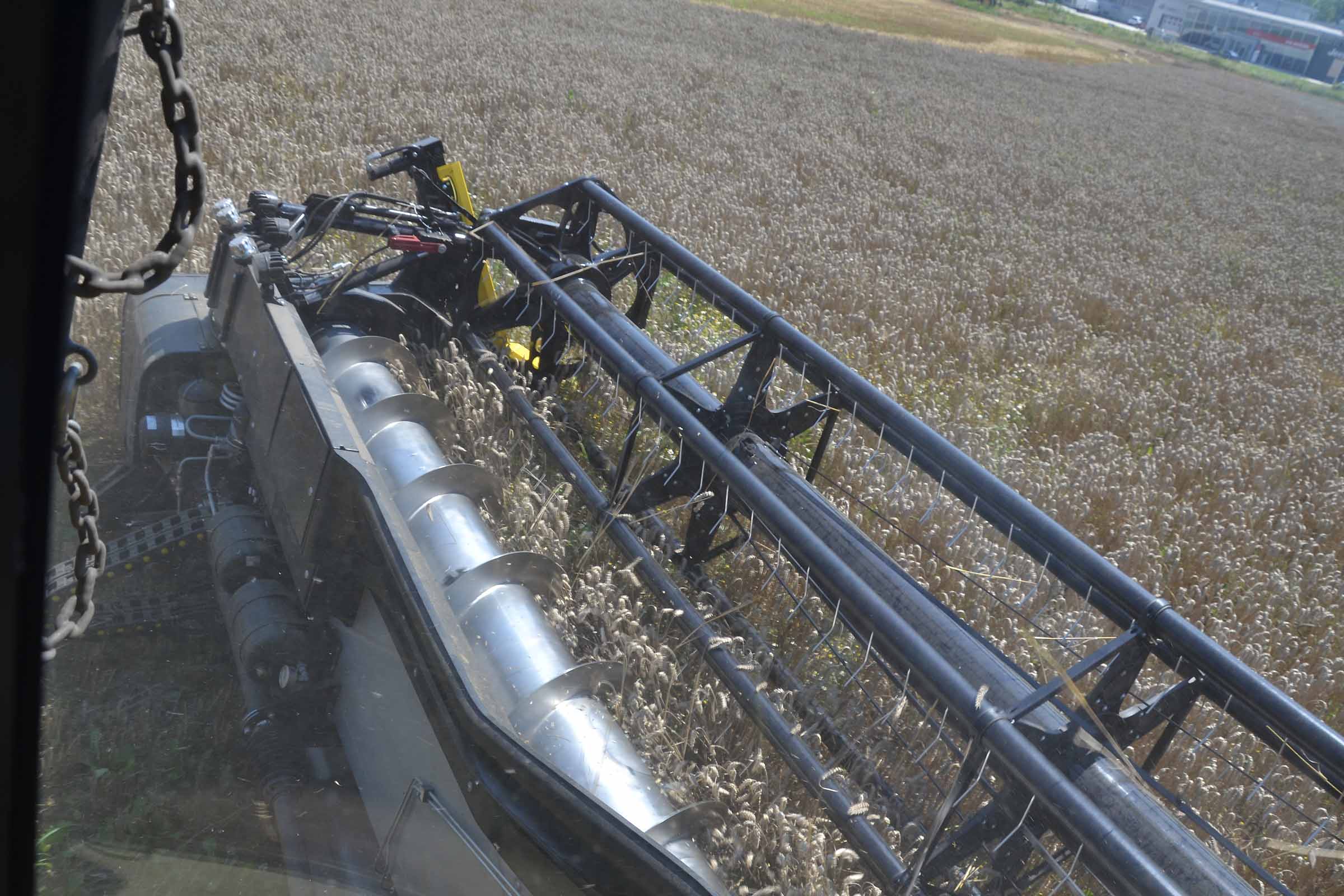

La vis d'alimentation en acier inoxydable est robuste et durable.


Battage dans des conditions standard. Cette photographie a été prise dans des zones avec la présence de pierres …


… Des pierres en combinaison avec des mauvaises herbes. Dans des conditions normales, on ne peut pas apprécier la différence entre les lames de coupe BISO et Schumacher.



Dans ces conditions, il est important d'ajuster correctement la barre de coupe. Le système flexible a été désactivé car la hauteur de coupe n'est pas un élément important.


Mais dans ce champ les choses changent. Ce résultat ne peut être obtenu que grâce au système de coupe flexible.

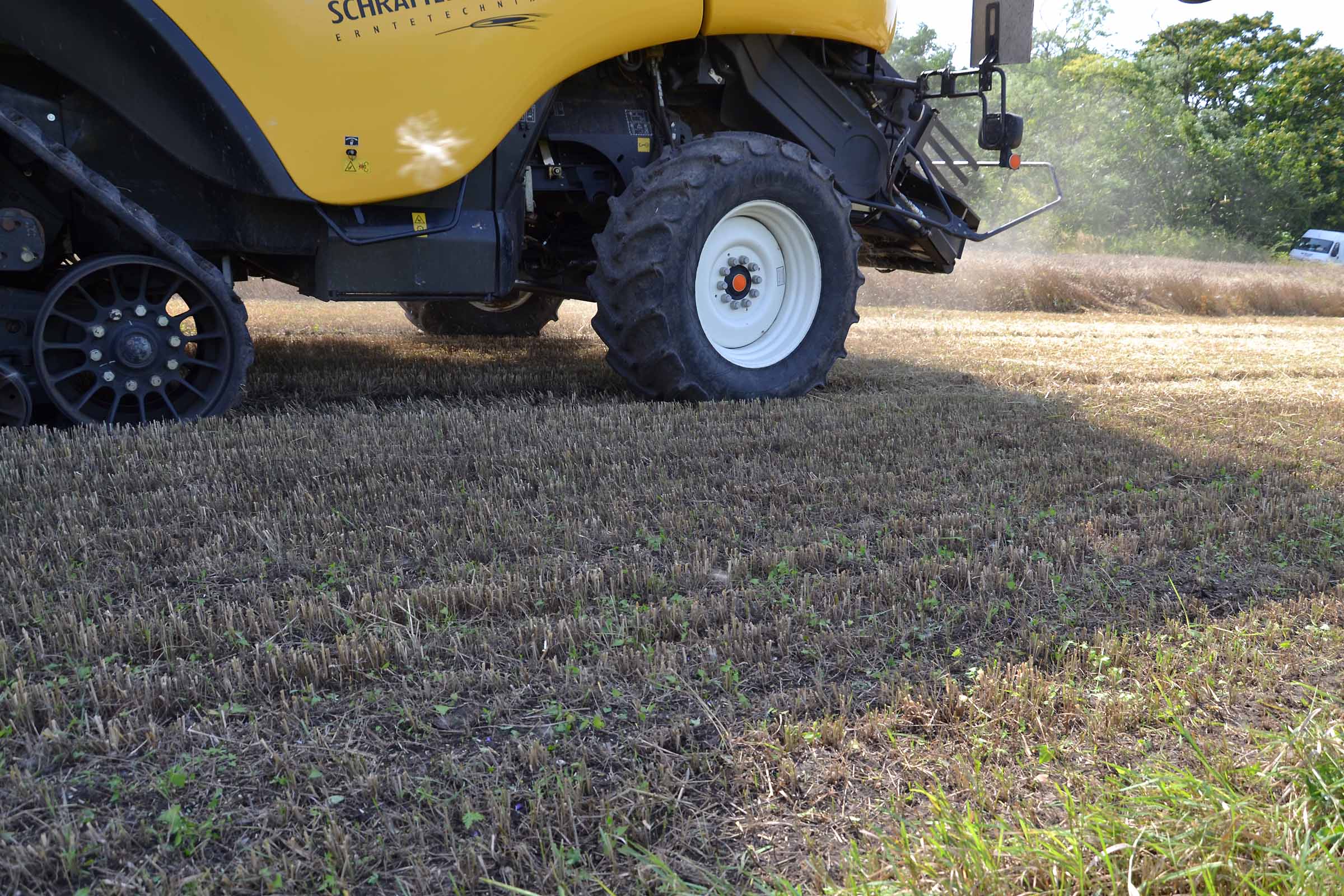

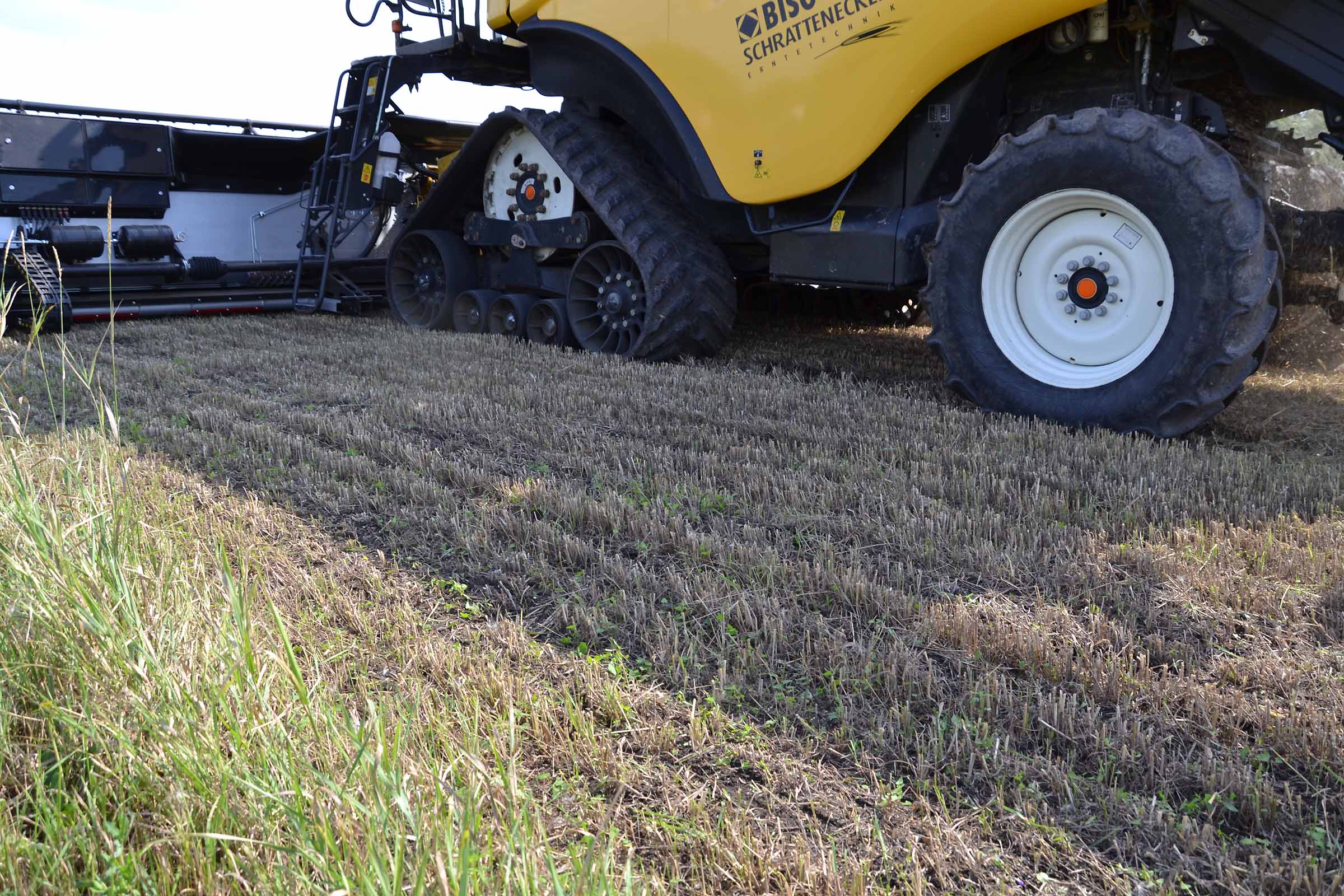

Sur des terrains sans pierres, l'activation du système flexible permet de récolter le 100% du produit sans aucun problème. Dans ces conditions, le retour de investissement est très rapide.


L'élément clé du système BISO 3D est la capacité de la barre de coupe à travailler sur des sols humides et argileux sans avoir à se gêner de l'accumulation de terre sous la coupe. En fait, il suffit d'ajuster la pression au sol à 2 kg et de maintenir un angle de coupe non agressif.


Le système flexible utilise des suspensions pneumatiques qui agissent sur des parallélogrammes contrôlés par des capteurs de pression installés sous la lame de coupe.



L'objectif est de pouvoir passer rapidement du mode rigide au mode flexible en fonction des conditions du champ (par exemple, produit couché, blé et orge à haut rendement).



Notre machine ne rencontre aucune limite de performances. Normalement, la limite est représenté par la barre de coupe.


Alimenter une moissonneuse-batteuse du calibre du CR9090 SmartTrax n'est pas facile mais grâce au système 3D nous sommes en mesure d'alimenter les rotors de la même manière que lorsque la machine fonctionne avec le vario de 12,3 mètres.

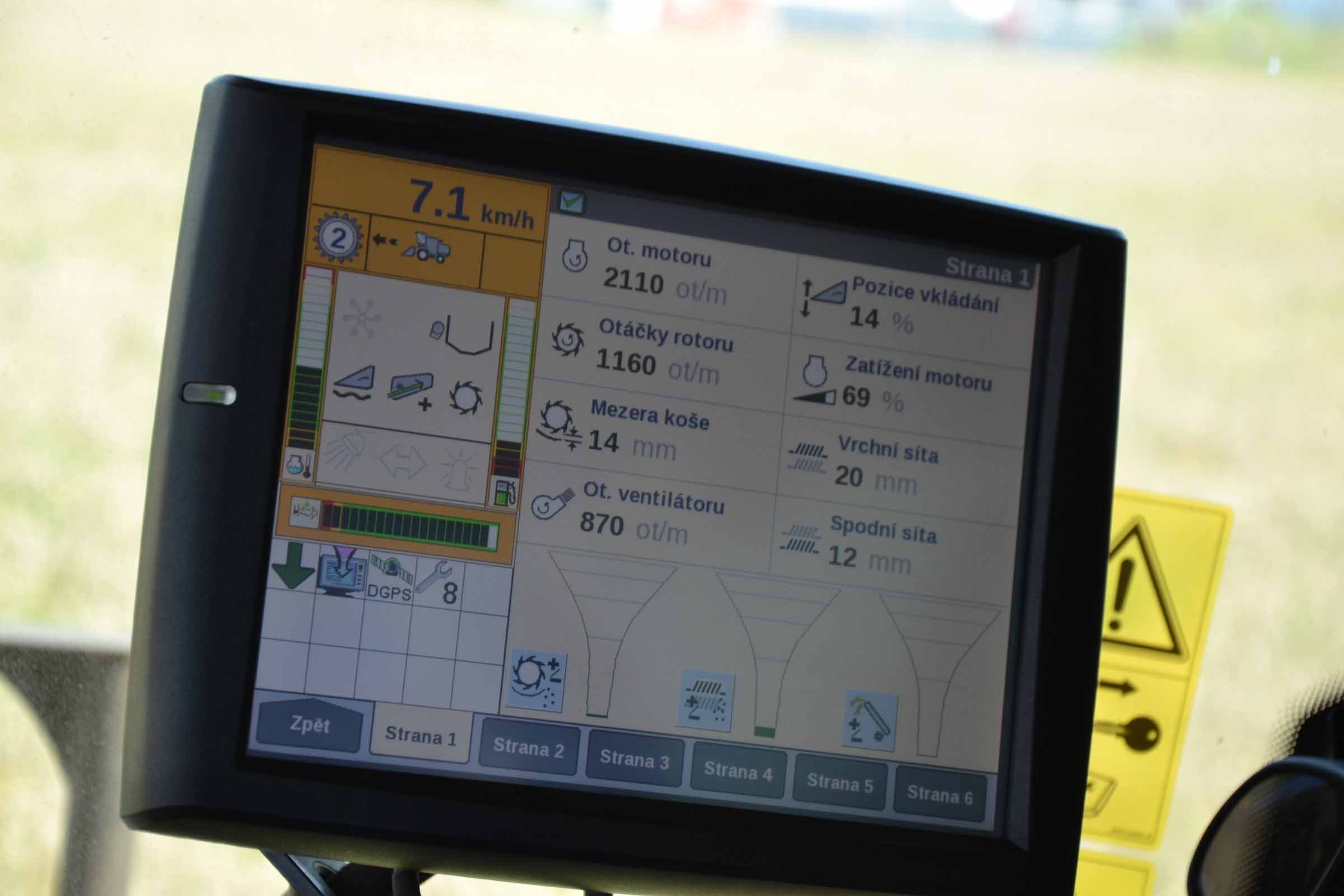

De l'image, vous pouvez apprécier les performances de la machine : le moteur tourne à 69%, vitesse 7,1 km / h, pas de pertes. Cela démontre à quel point une alimentation parfaite peut accentuer les performances des machines de haute puissance.

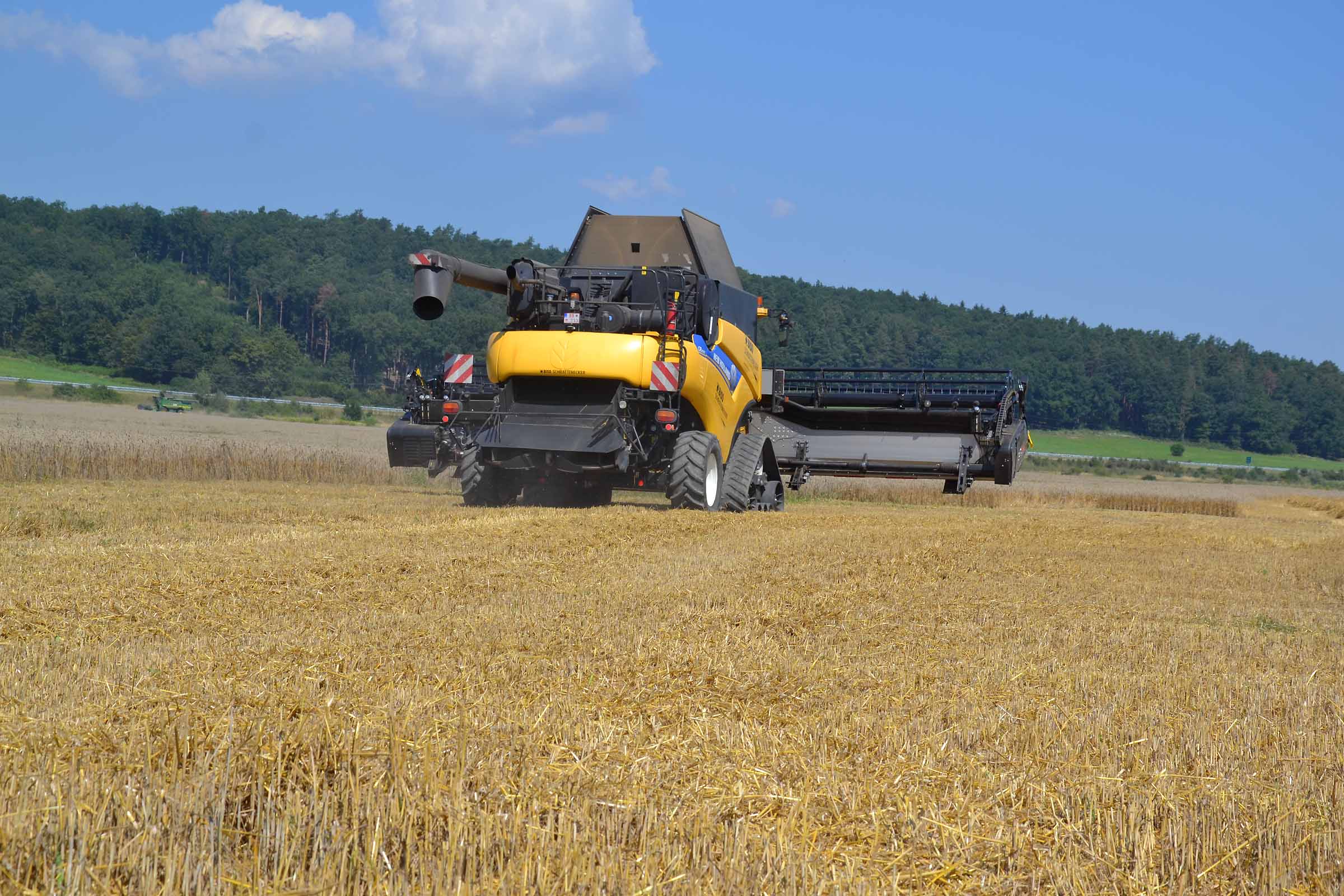

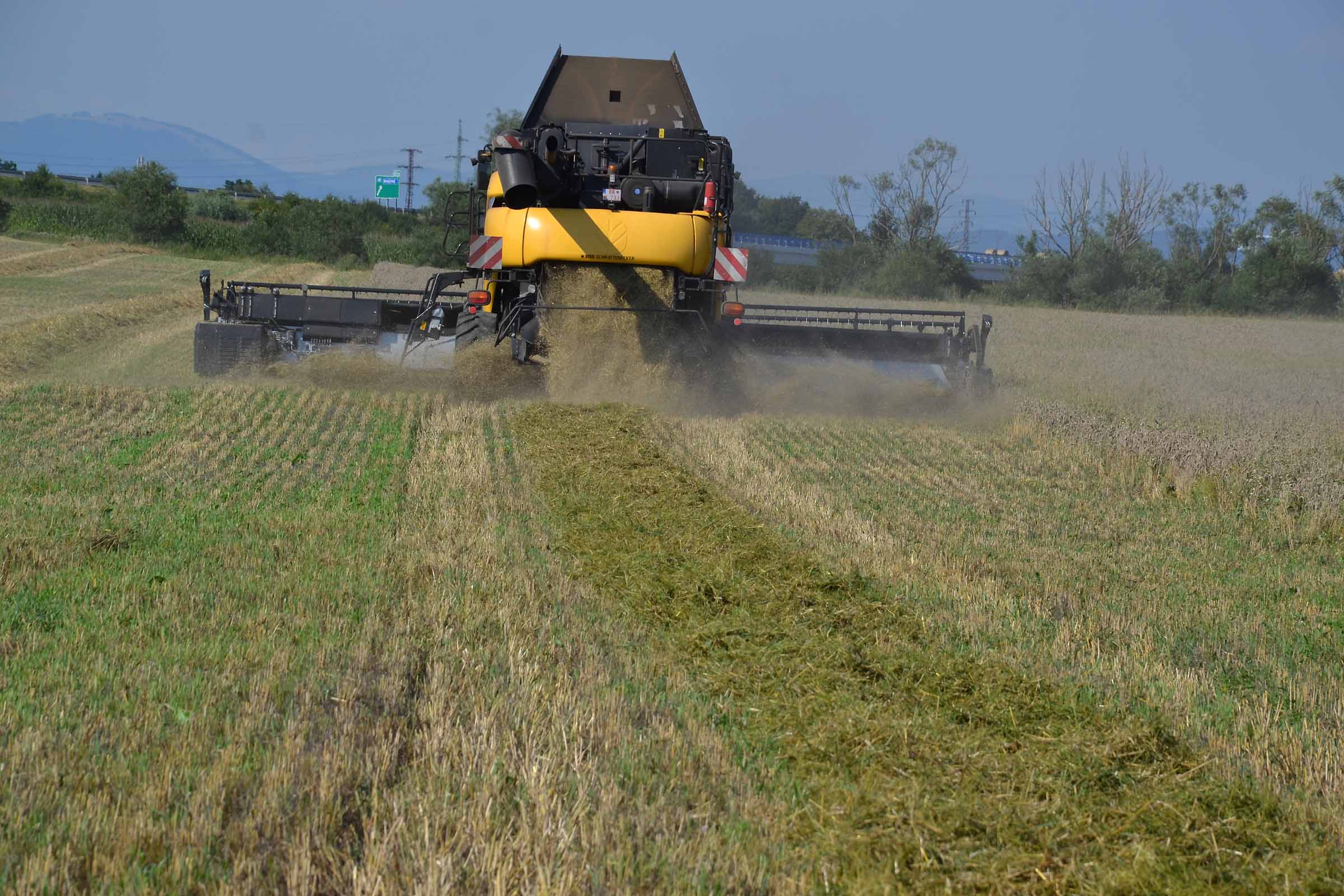

Avec cette moissonneuse-batteuse, nous avons battu une superficie de 100 hectares par jour sans aucun problème. Les conditions de récolte changeantes ne posent aucun problème pour la barre de coupe BISO 3D.

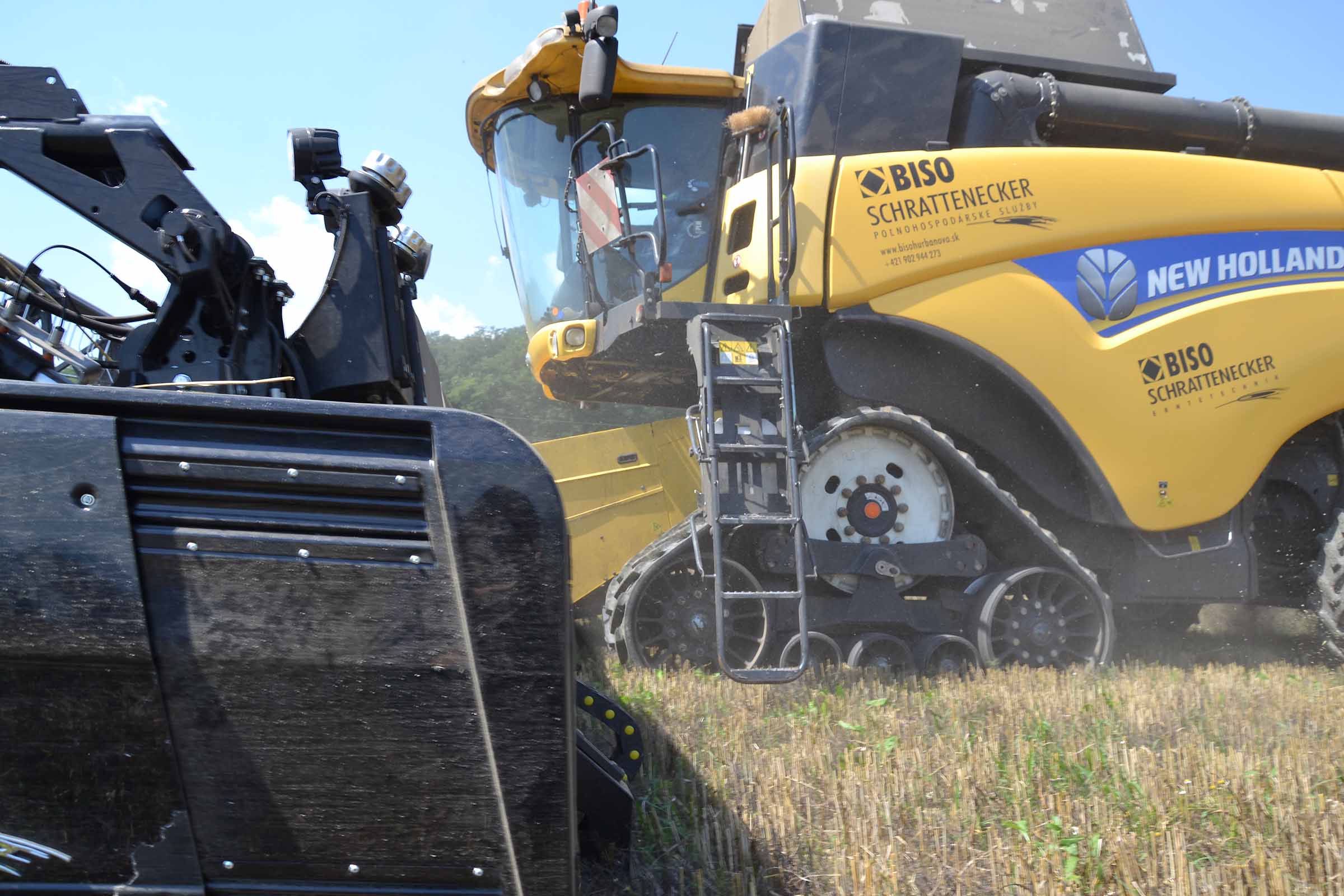

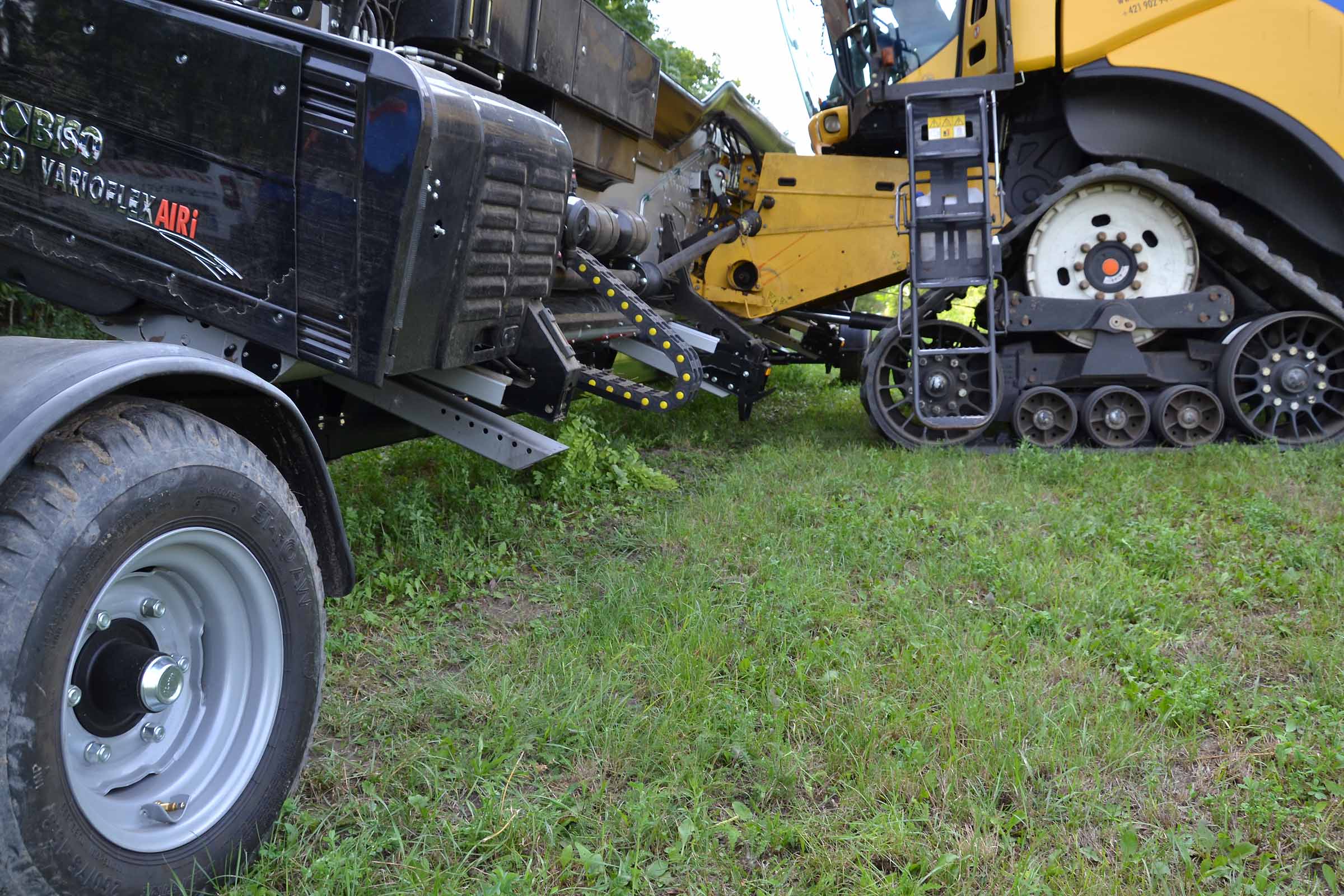

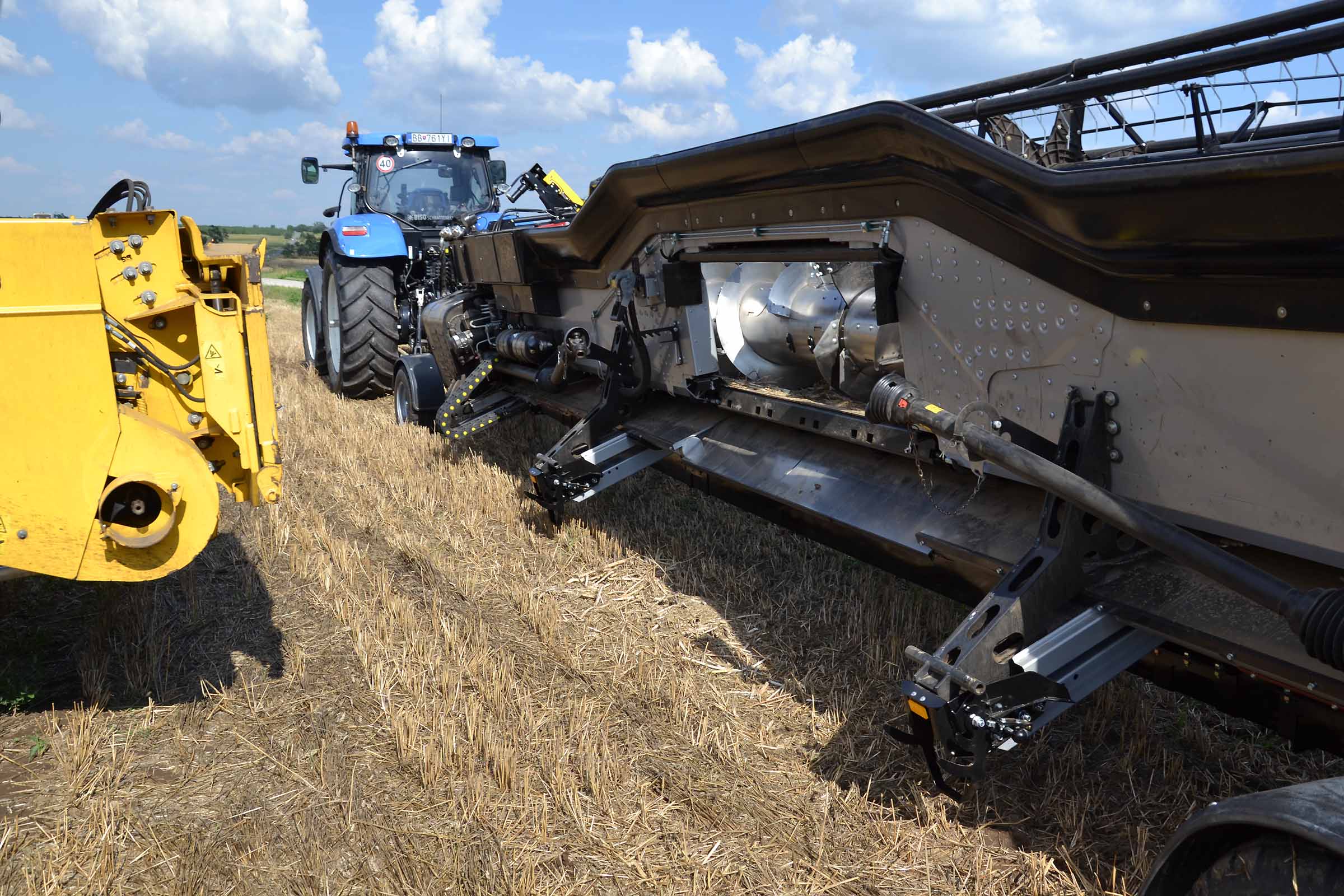

Procédure absolument standard pour raccrocher la barre de coupe à la moissonneuse-batteuse. Dans la photo, la barre VARIOFLEX AIR i 3D est logée sur un chariot BISO ProfiSteer.

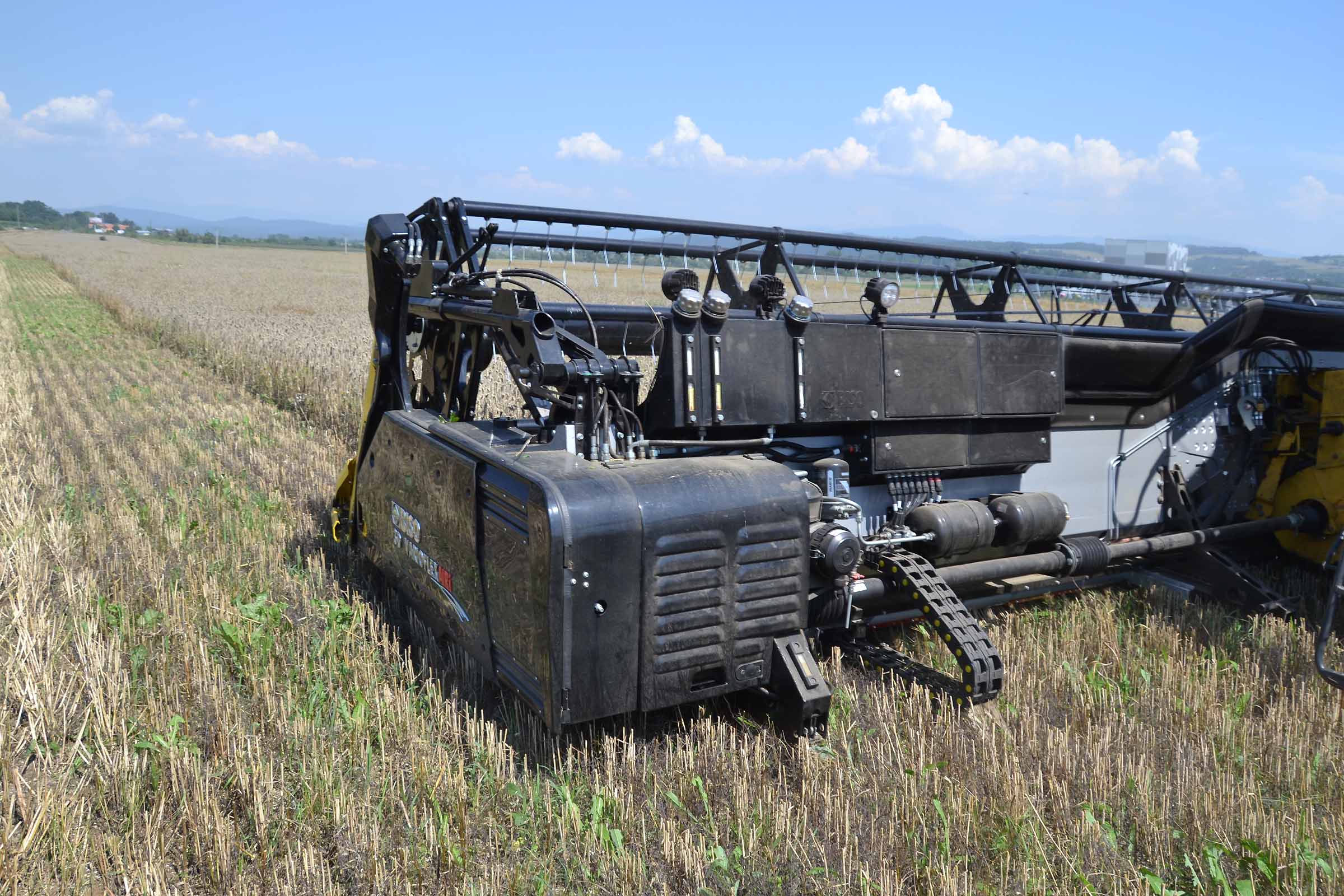

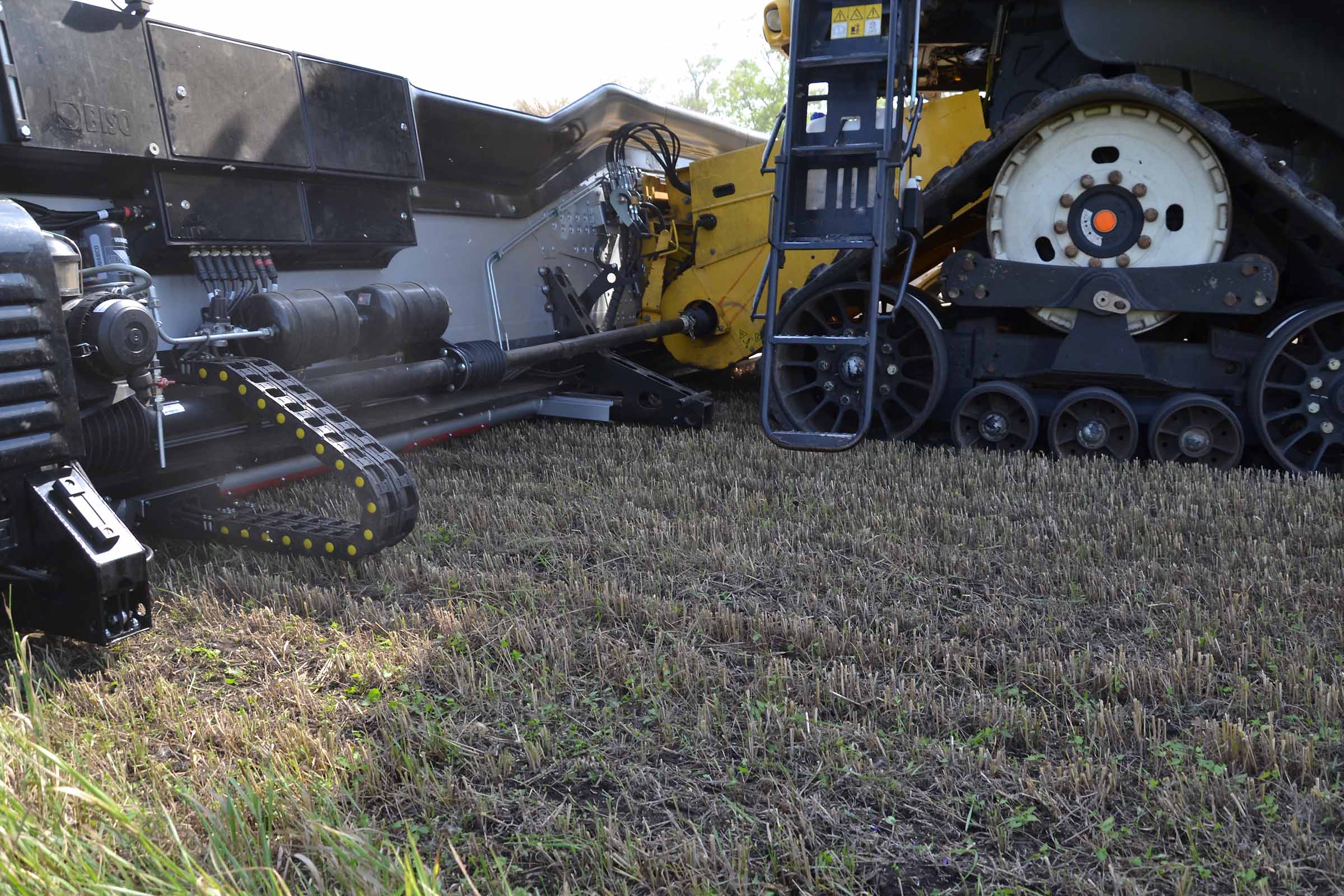

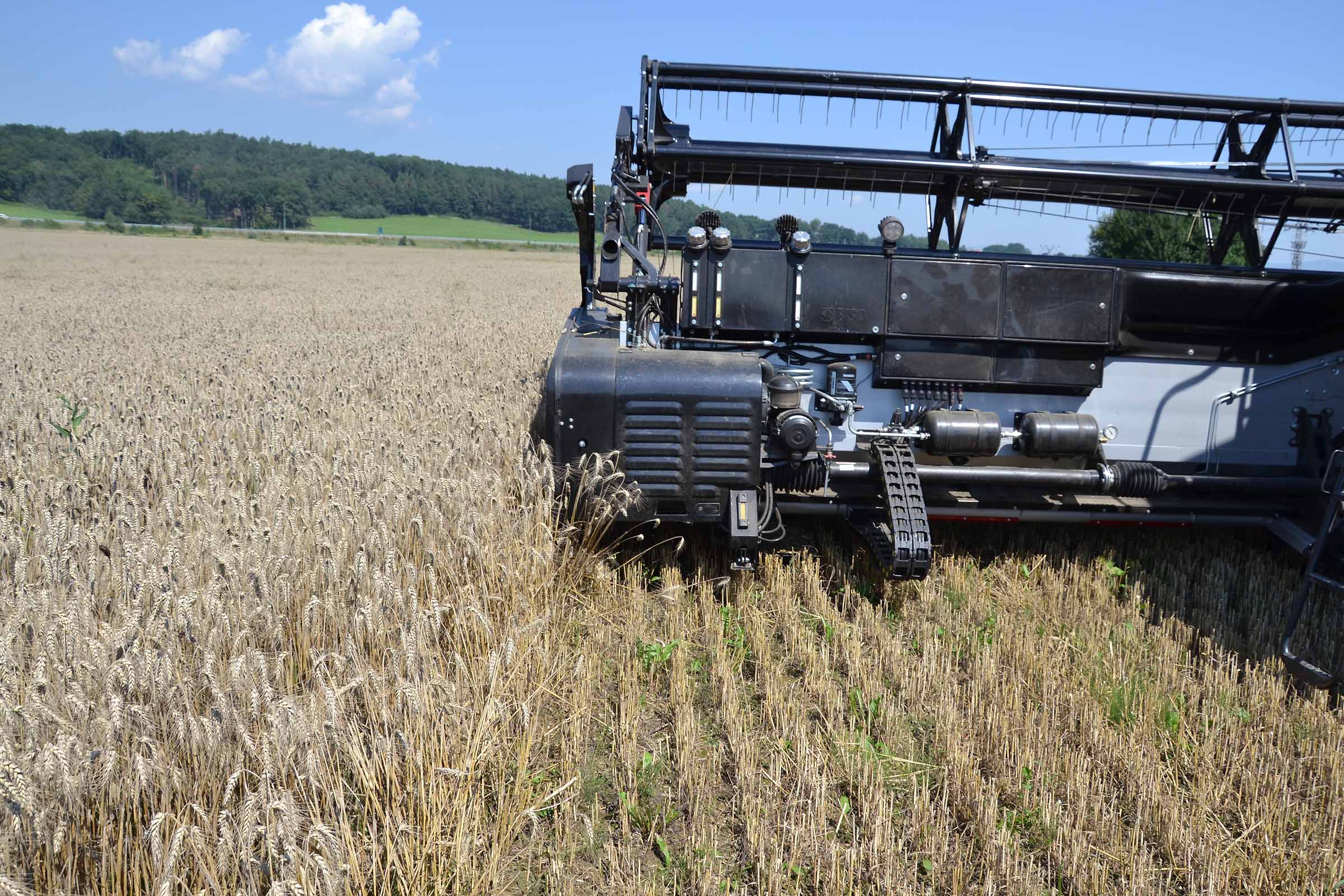

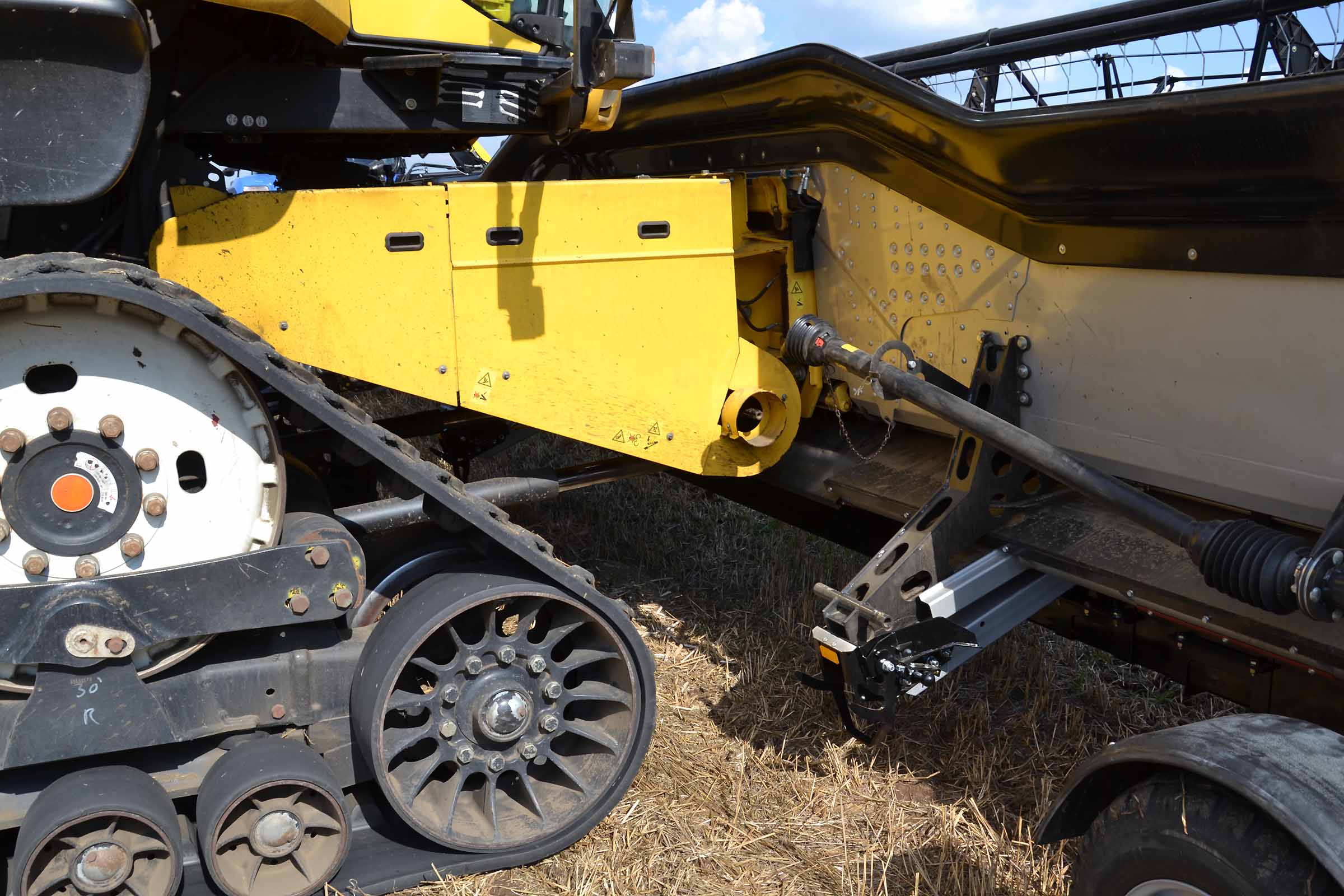

La transmission de la barre de coupe est bilatérale et la photo montre la configuration adaptée aux moissonneuses-batteuses New Holland et Case-IH.



Le chariot de transport est équipé de quatre supports.


La barre de coupe BISO 3D VARIOFLEX AIR I est équipée de quatre patins de lecture de la hauteur du sol utilisée en mode rigide. En mode flexible, les quatre patins arrière sont retirés et l'adaptation au sol est assurée par des patins spéciaux placés sous la lame de coupe.

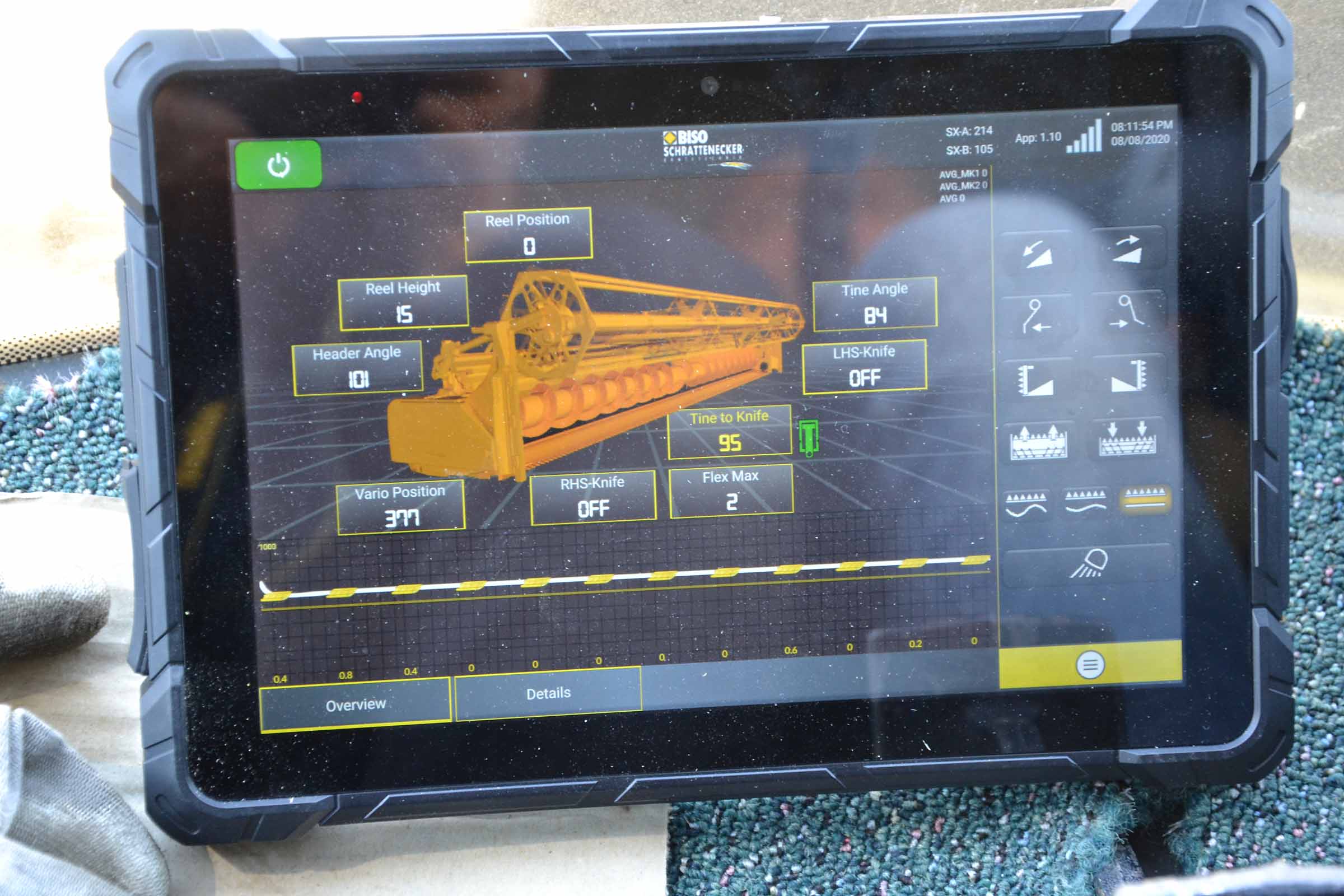

Toutes les fonctions de la barre de coupe sont gérées à travers du moniteur tactile placé en cabine.



… prêt pour le battage.

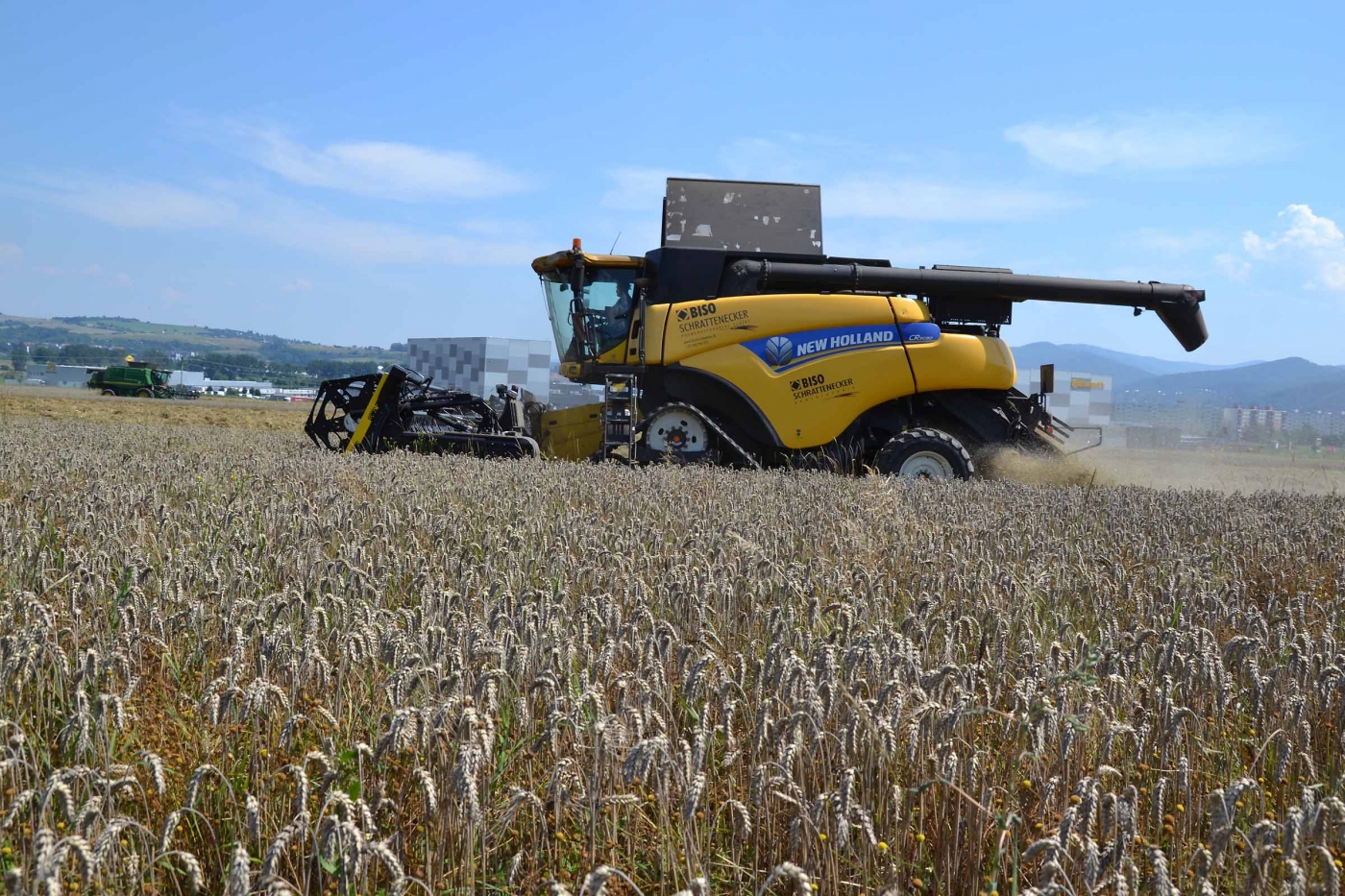

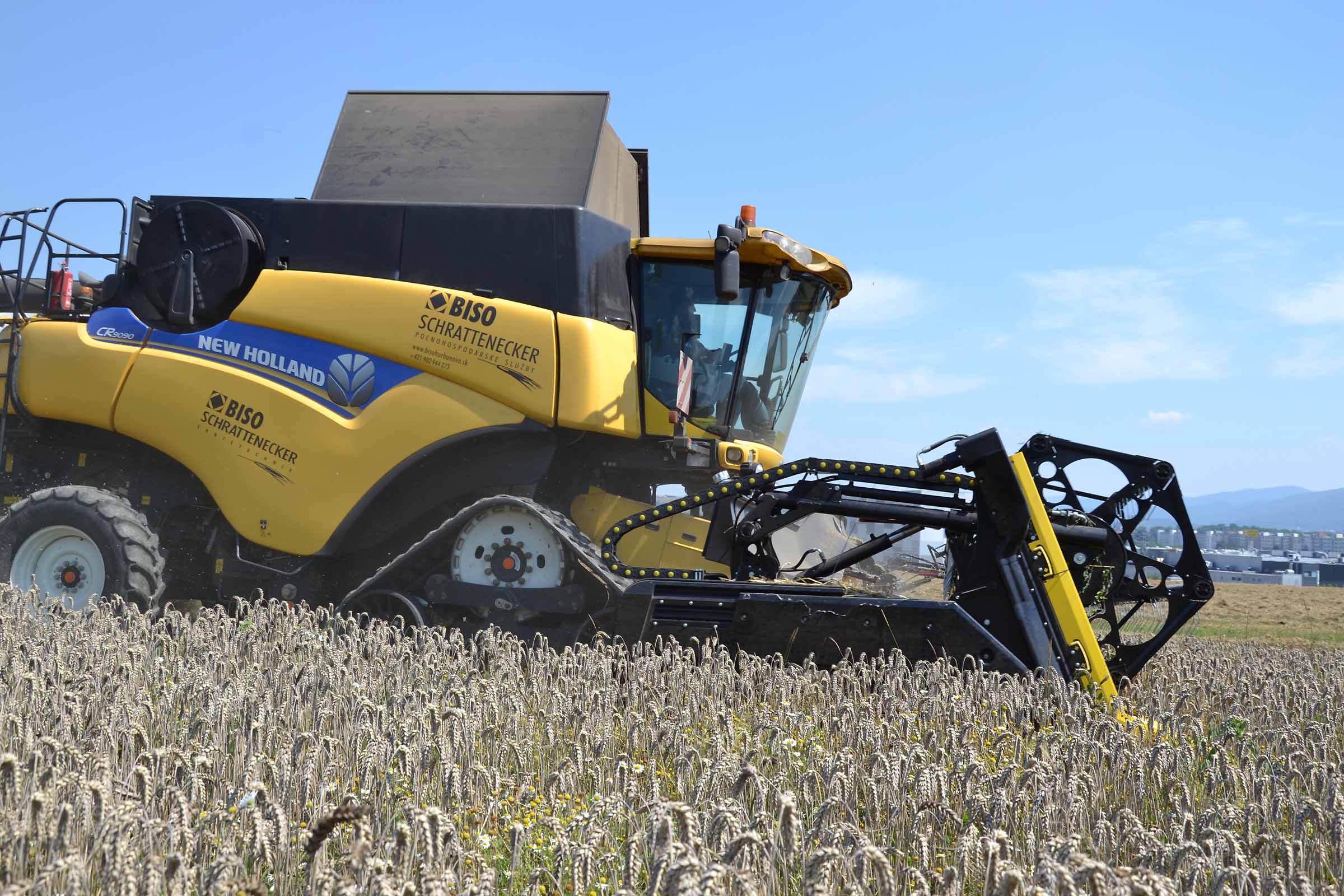

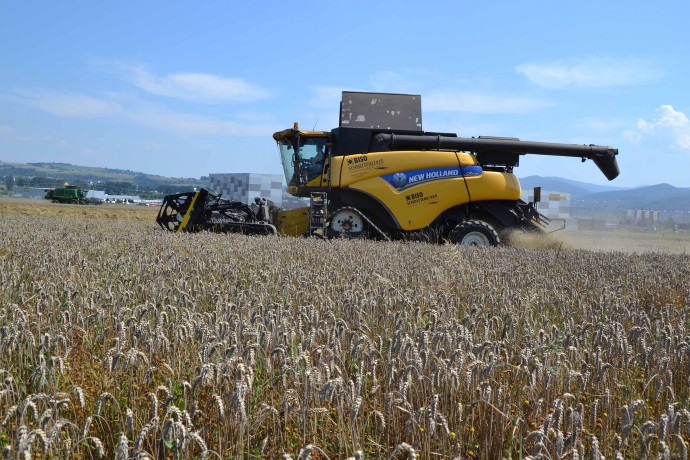

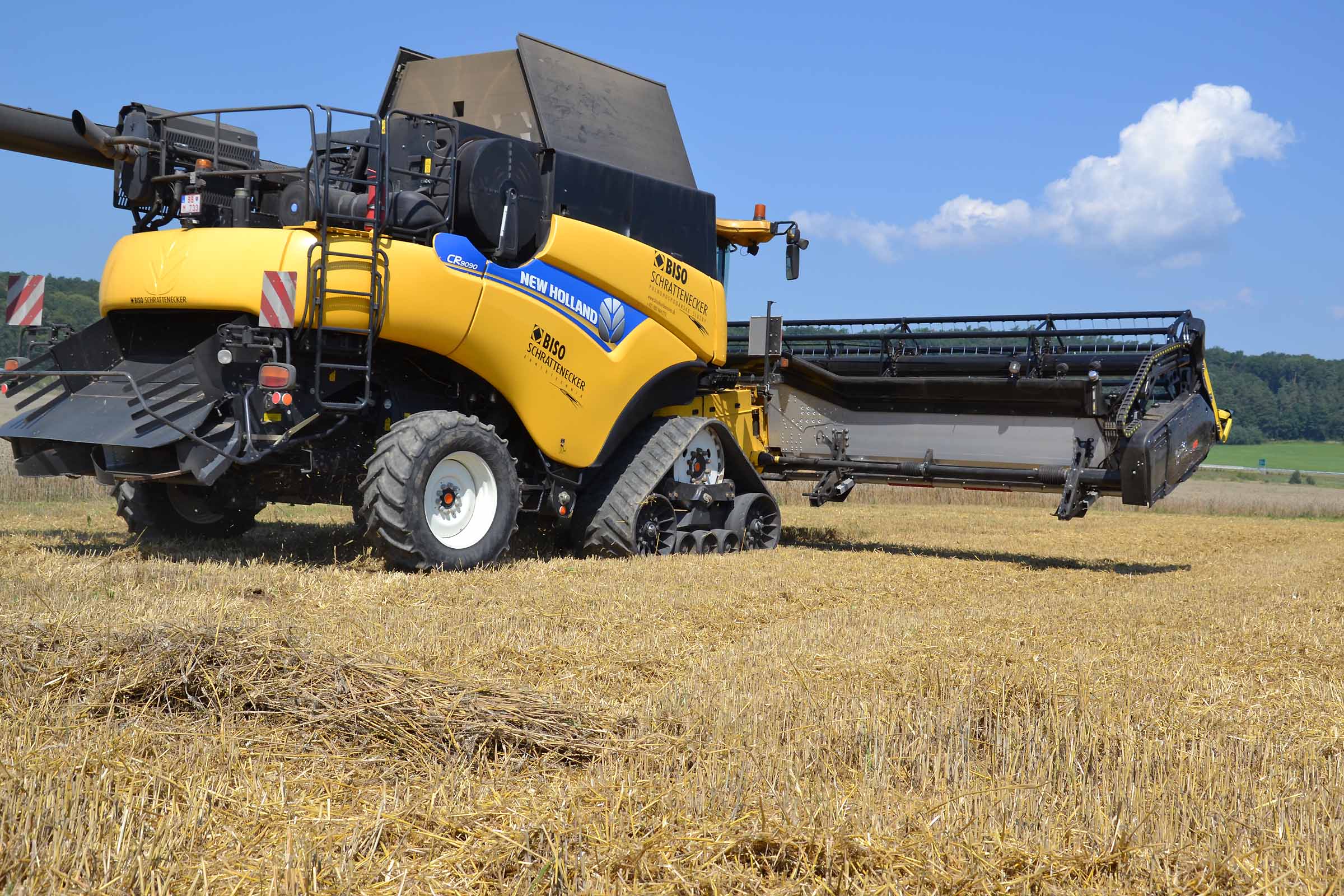

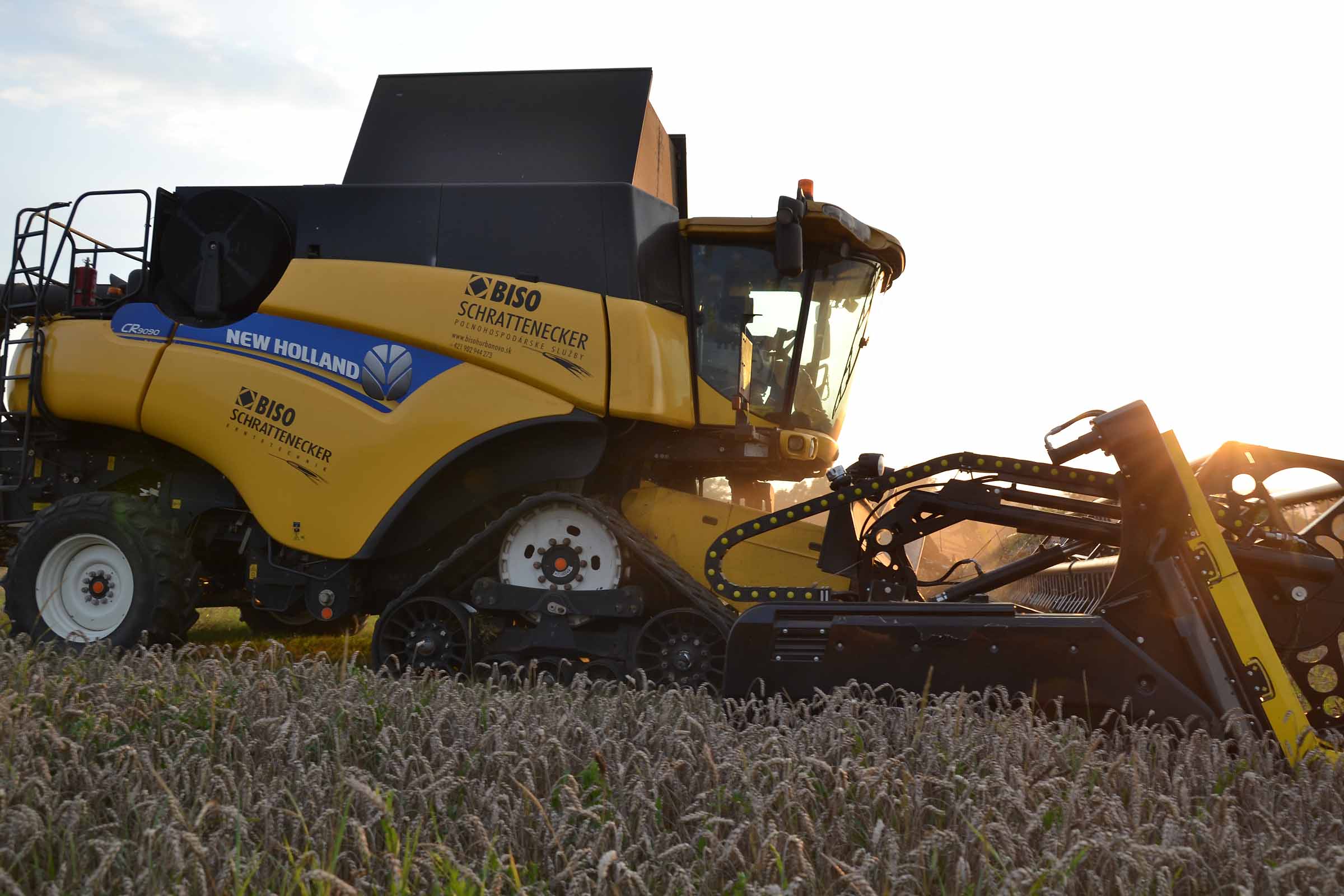

Moissonneuse-batteuse New Holland CR9090 SmartTrax avec barre de coupe BISO VARIOFLEX 1070 AIR i.

En savoir plus sur la barre de coupe BISO 3D VARIOFLEX AIR i: http://navigator.biso.eu/fr/fr-biso/techniques-de-recolte/biso-3d-varioflex-air-i-4/

Téléchargez le catalogue en français ici: http://navigator.biso.eu/wp-content/uploads/2020/04/BISO-3D-VARIOFLEX-AIR-i-FR.pdf
