BISO - SOJAFLEX PARA CLAAS VARIO
CABEZAL CLAAS VARIO PARA LA COSECHA DE SOJA CON KIT SOJAFLEX BISO
Hemos actualizado la extensión SojaFLEX para los cabezales CLAAS Vario de manera significativa en 2019. En las imágenes a continuación se puede ver el modelo más grande disponible, el cabezal SojaFLEX 7.5m para V750 vario. Con un kit de este tipo se puede cosechar soja a nivel profesional con el cabezal V750 vario estándar de CLAAS. La extensión SojaFLEX de BISO es un módulo SojaFLEX "mecánico" con una barra de corte flexible.
La extensión BISO 7.5m SojaFLEX se instaló en el cabezal CLAAS VARIO V750. Los divisores largos son totalmente ajustables.
Las cosechadoras CLAAS no tienen ajustes de ángulo, por lo que la posición de corte es fija. En la imagen se puede ver cuál es la posición del cabezal al suelo y cuál es la posición del módulo BISO SojaFLEX.
El módulo SojaFLEX es un módulo flexible mecánico con muchos patines. El conductor puede ajustar el ángulo de los patines en los enganches traseros. Los detalles de este sistema se mostrarán más adelante.

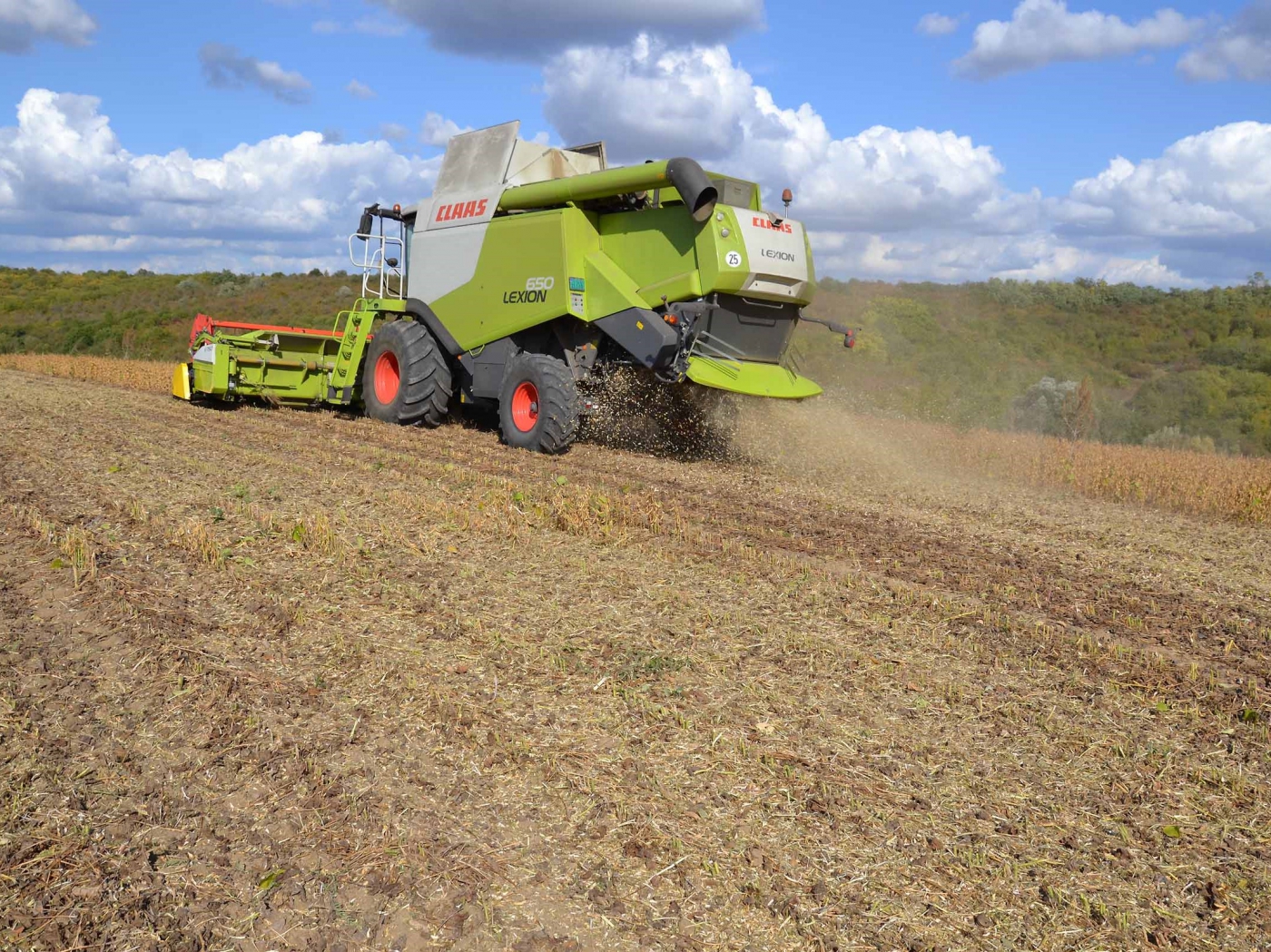

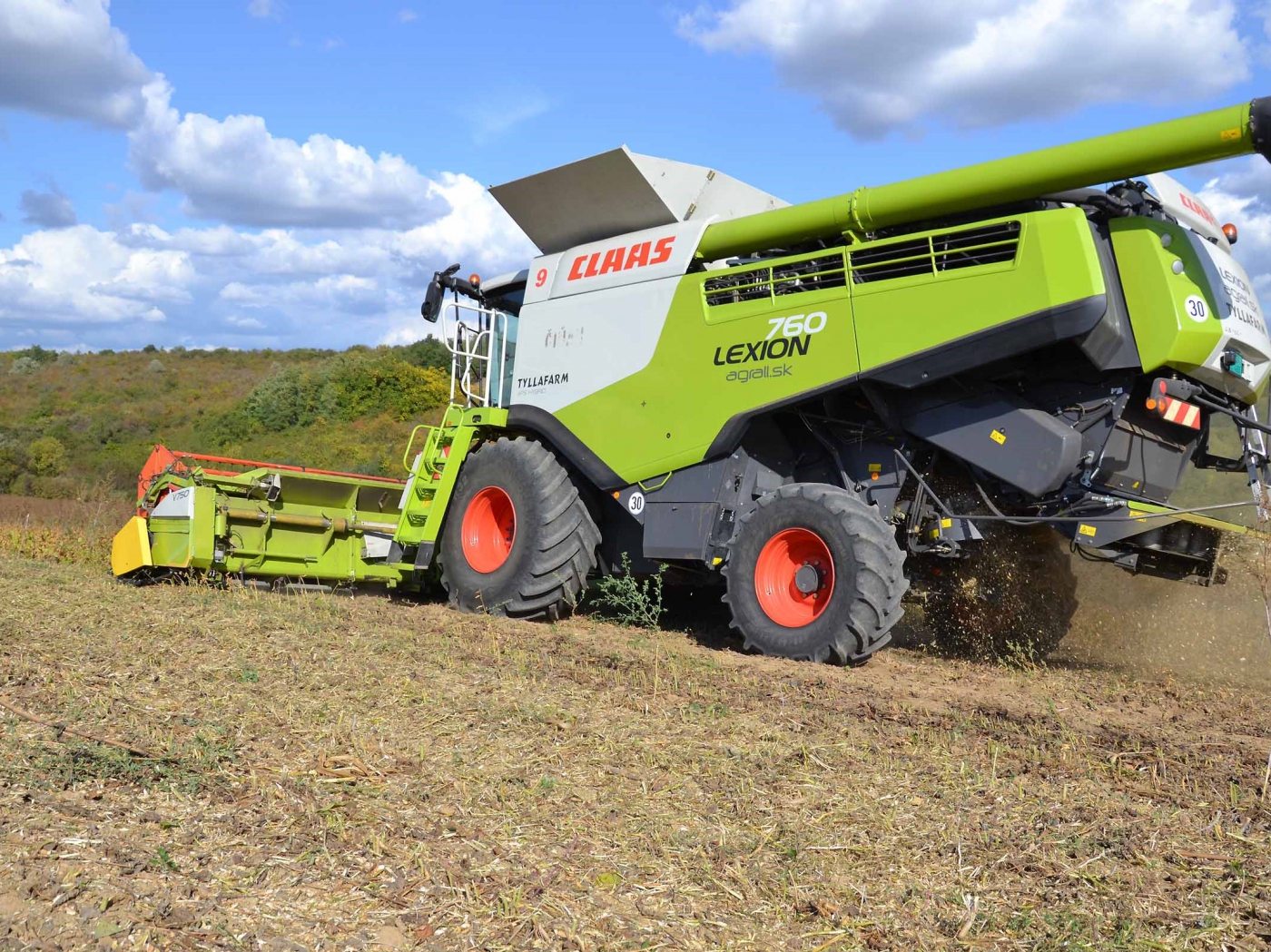

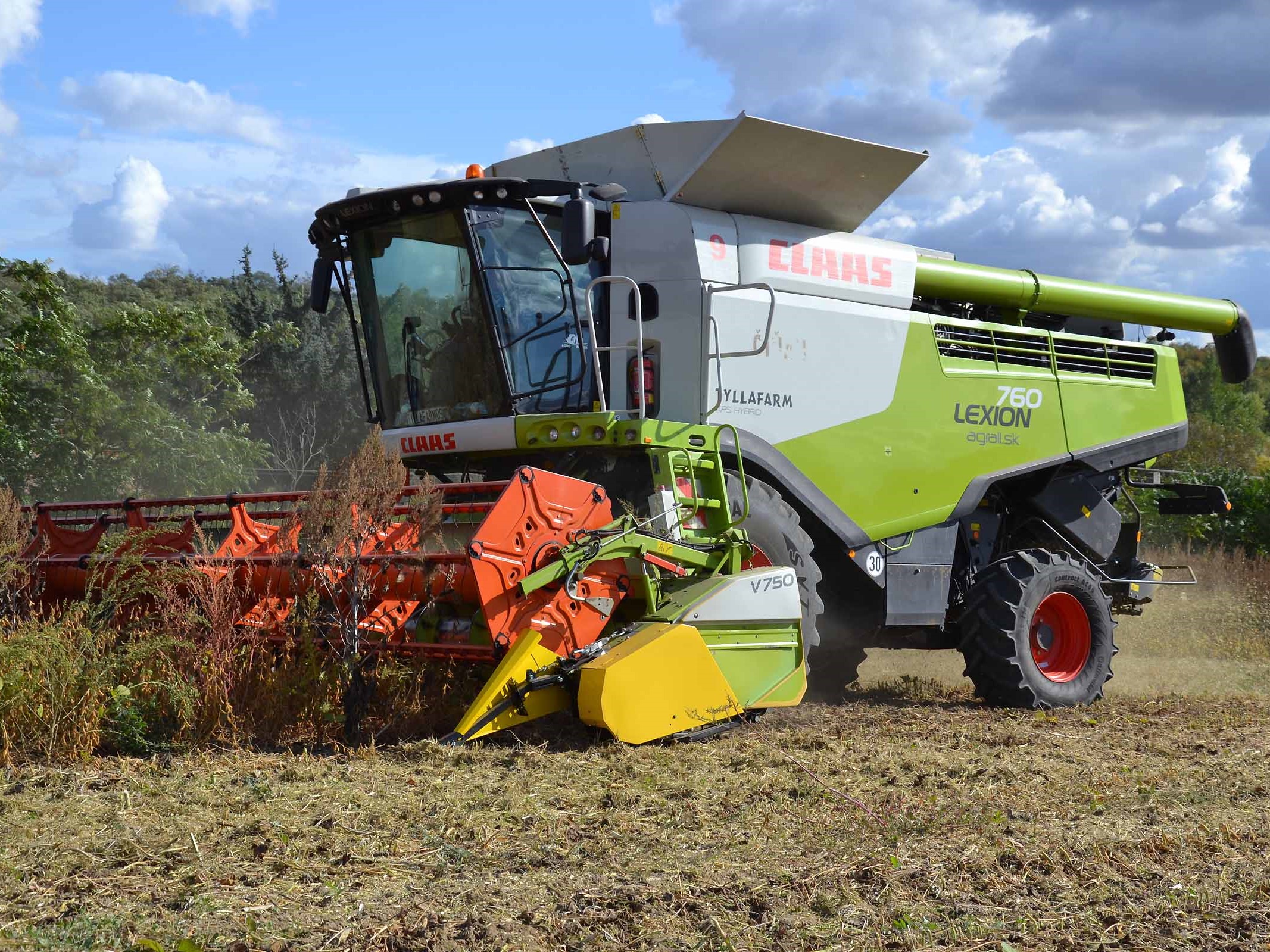

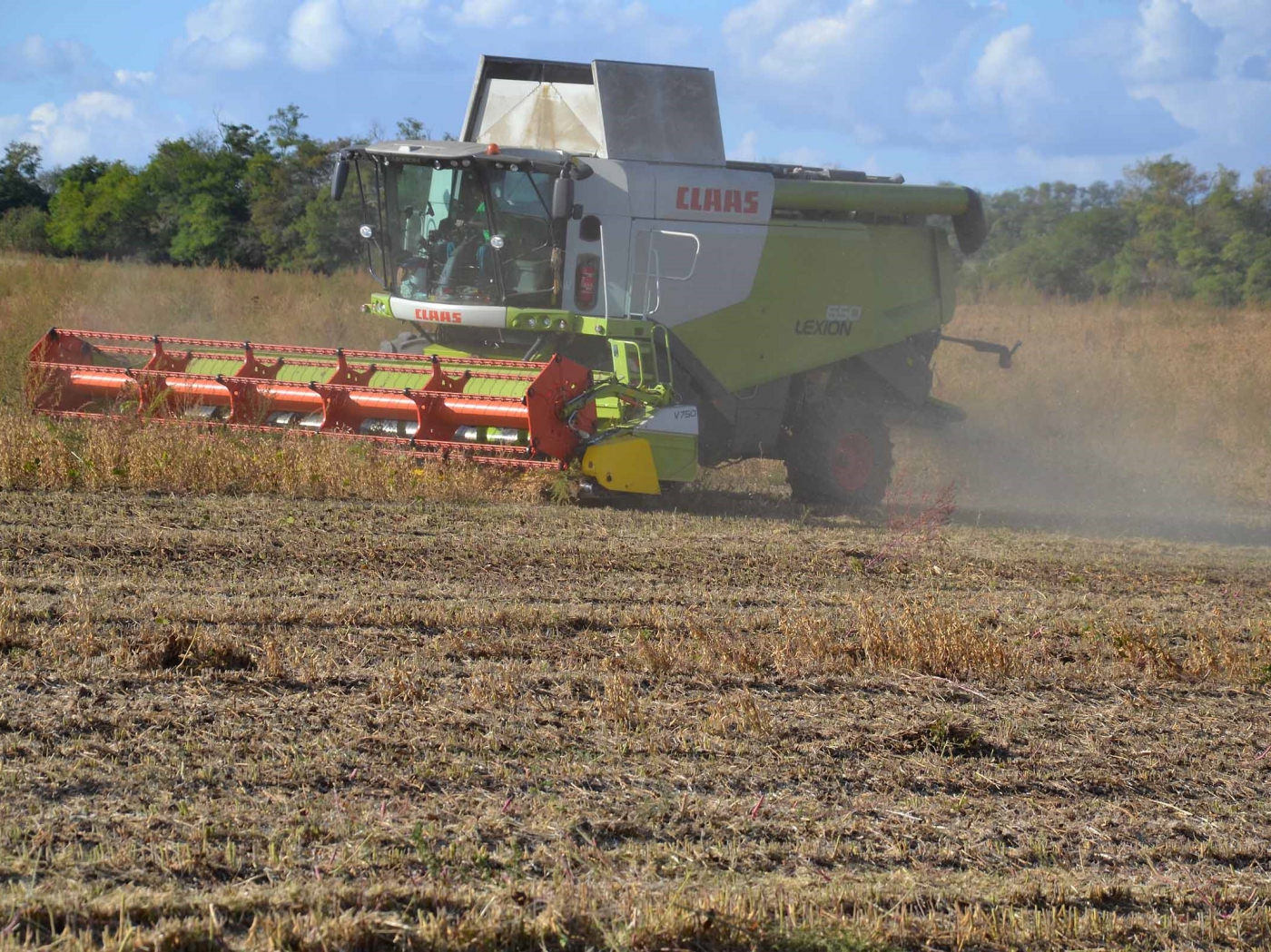

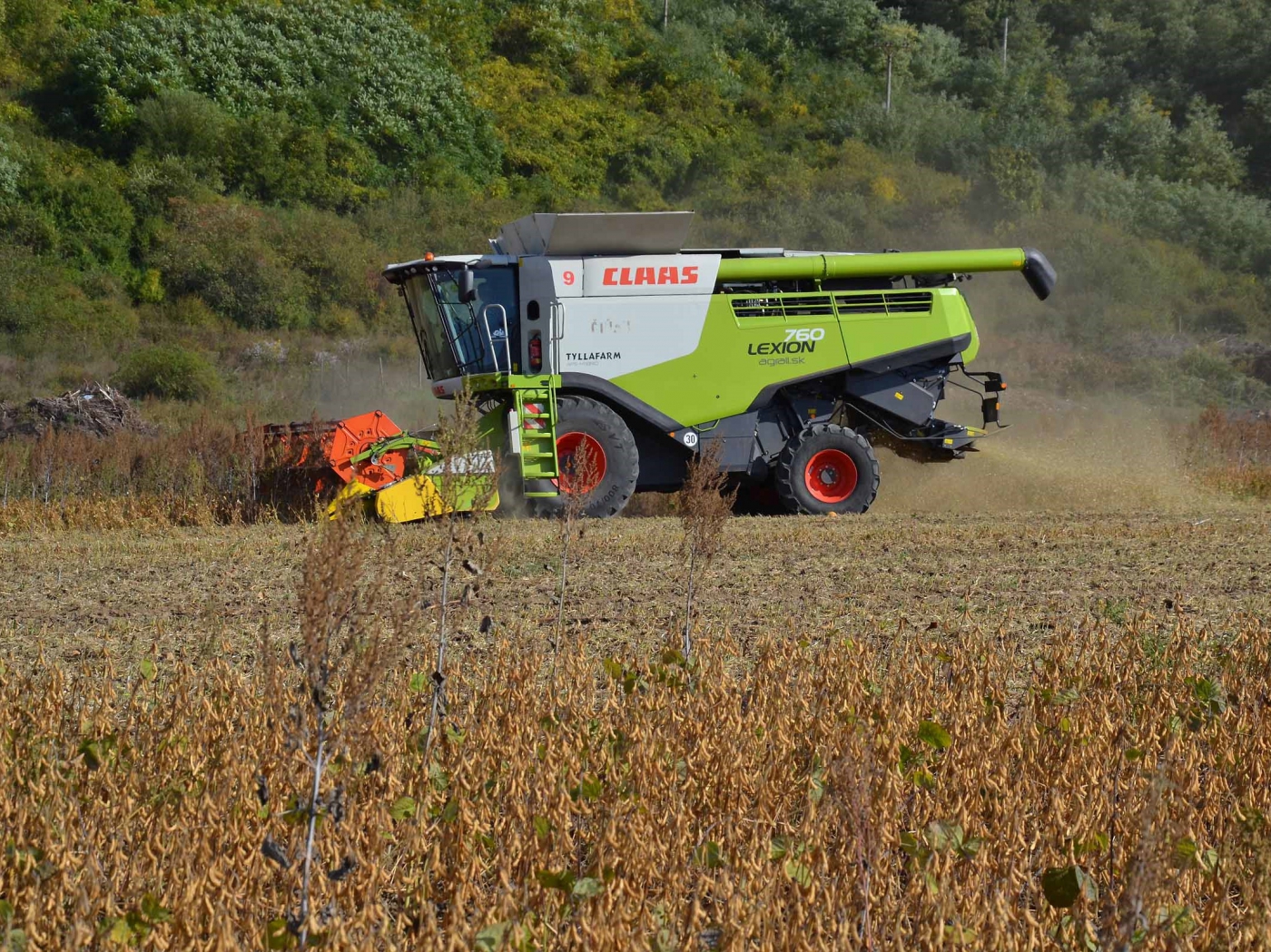

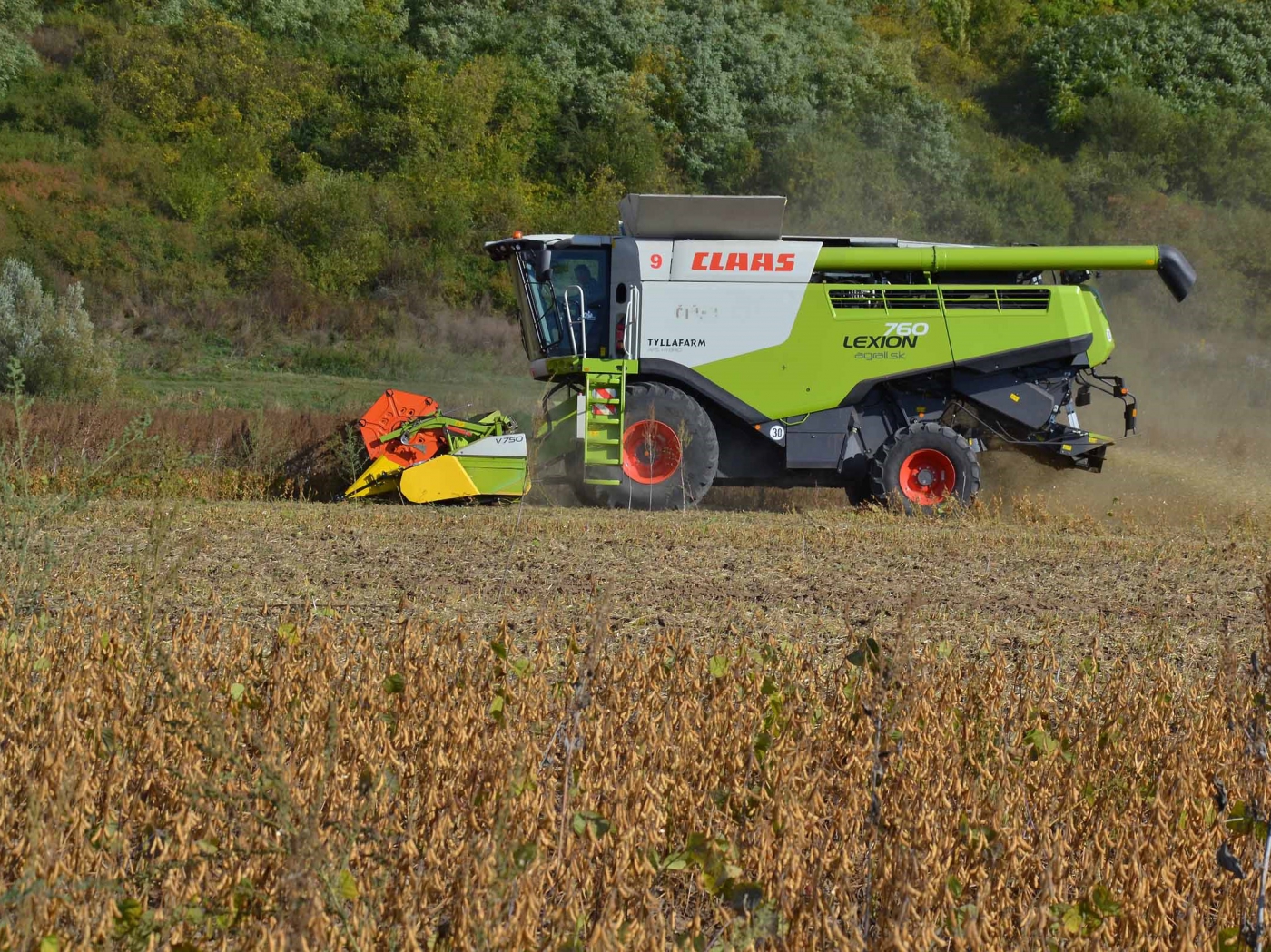

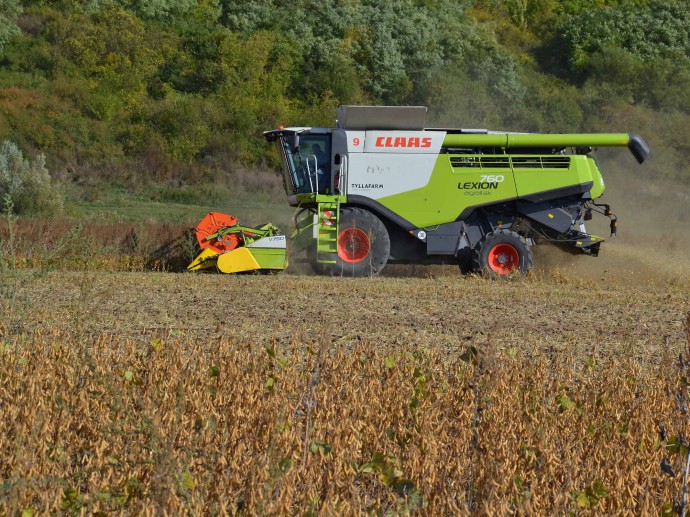

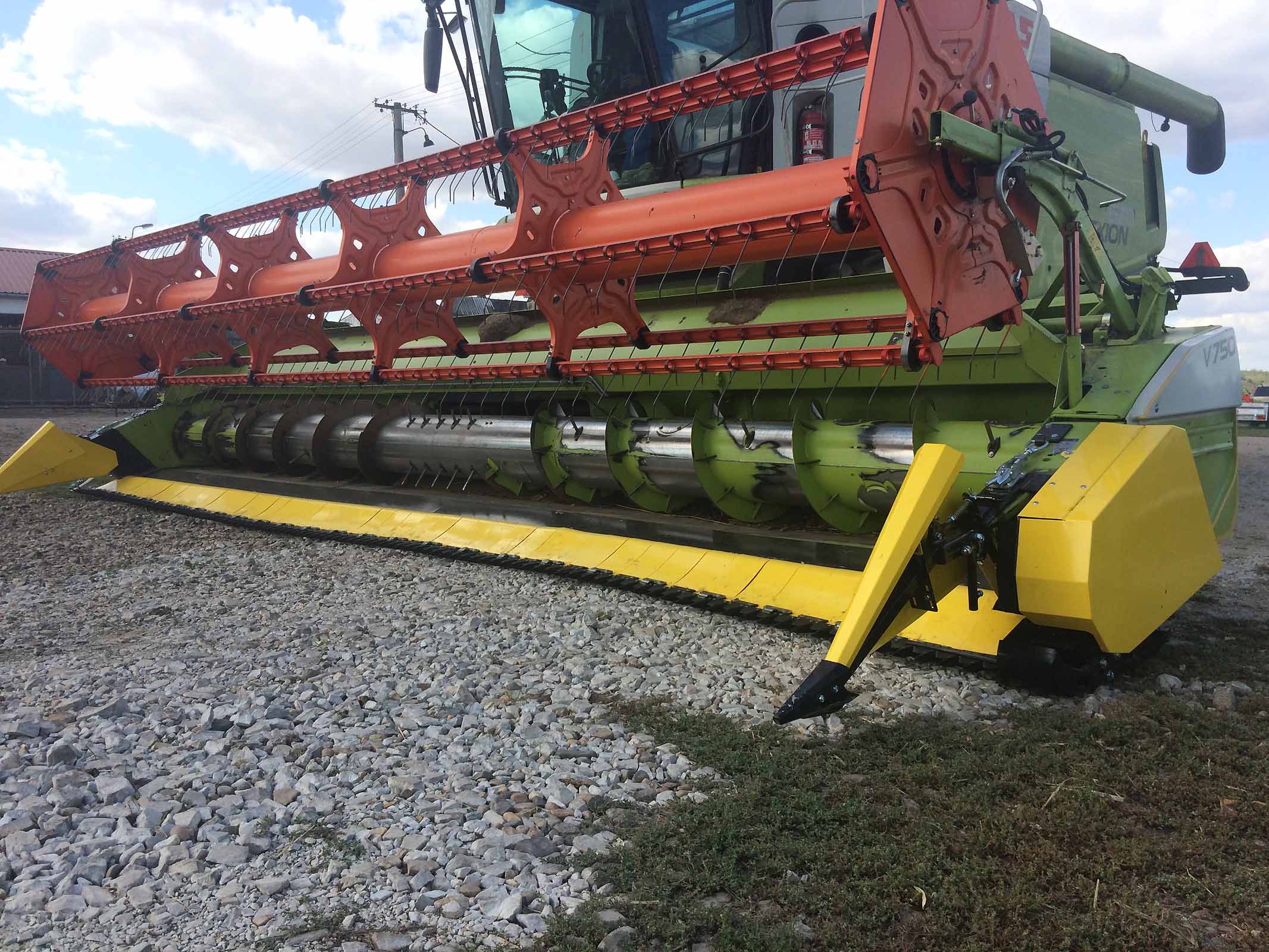

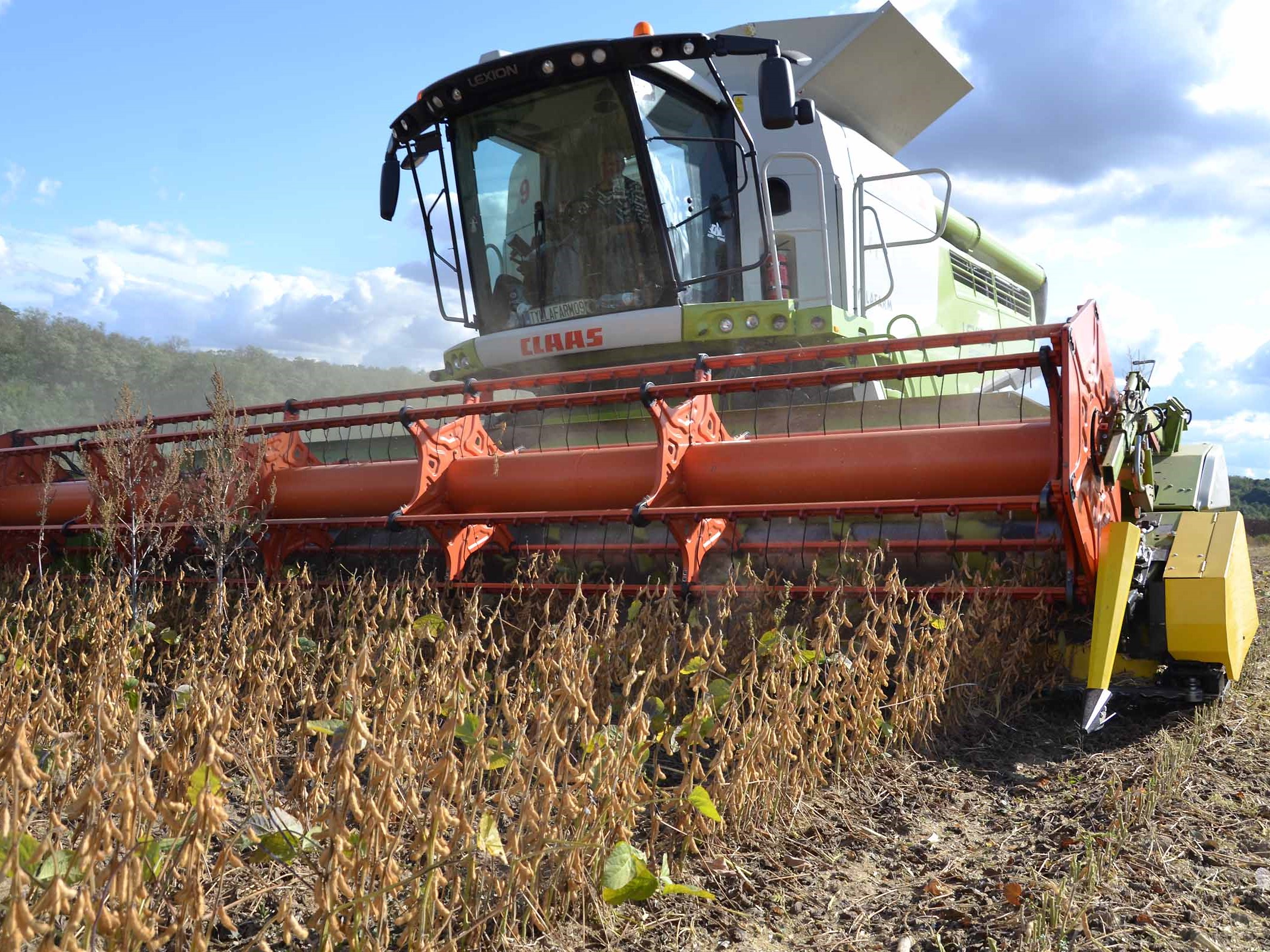

Claas Lexion 760 en acción. Parte del KIT BISO es el módulo flexible con la trasmisión puesta al lado izquierdo, con muchos patines propios, cuchillas BISO a doble dedos, y dos divisores largos.

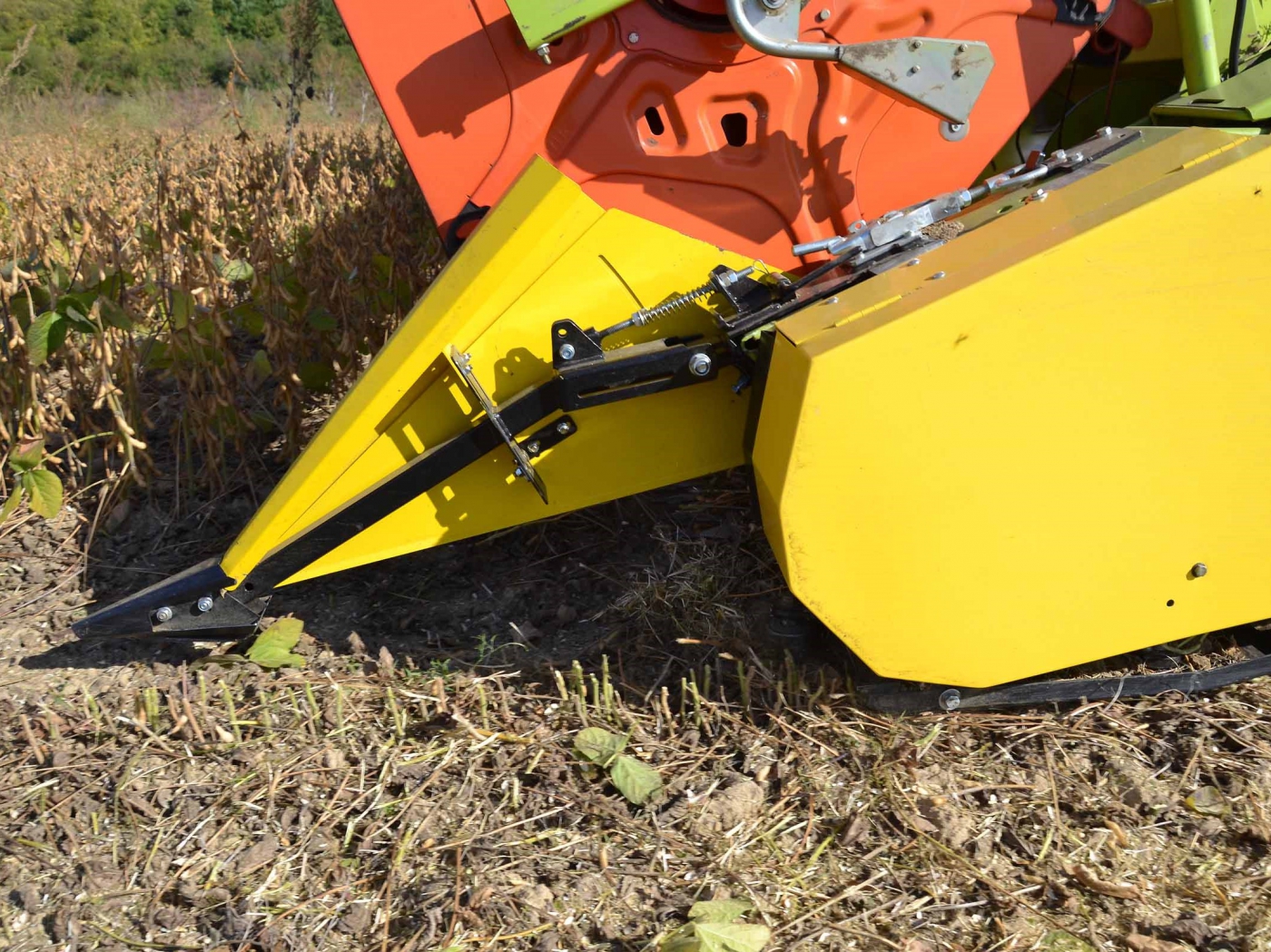

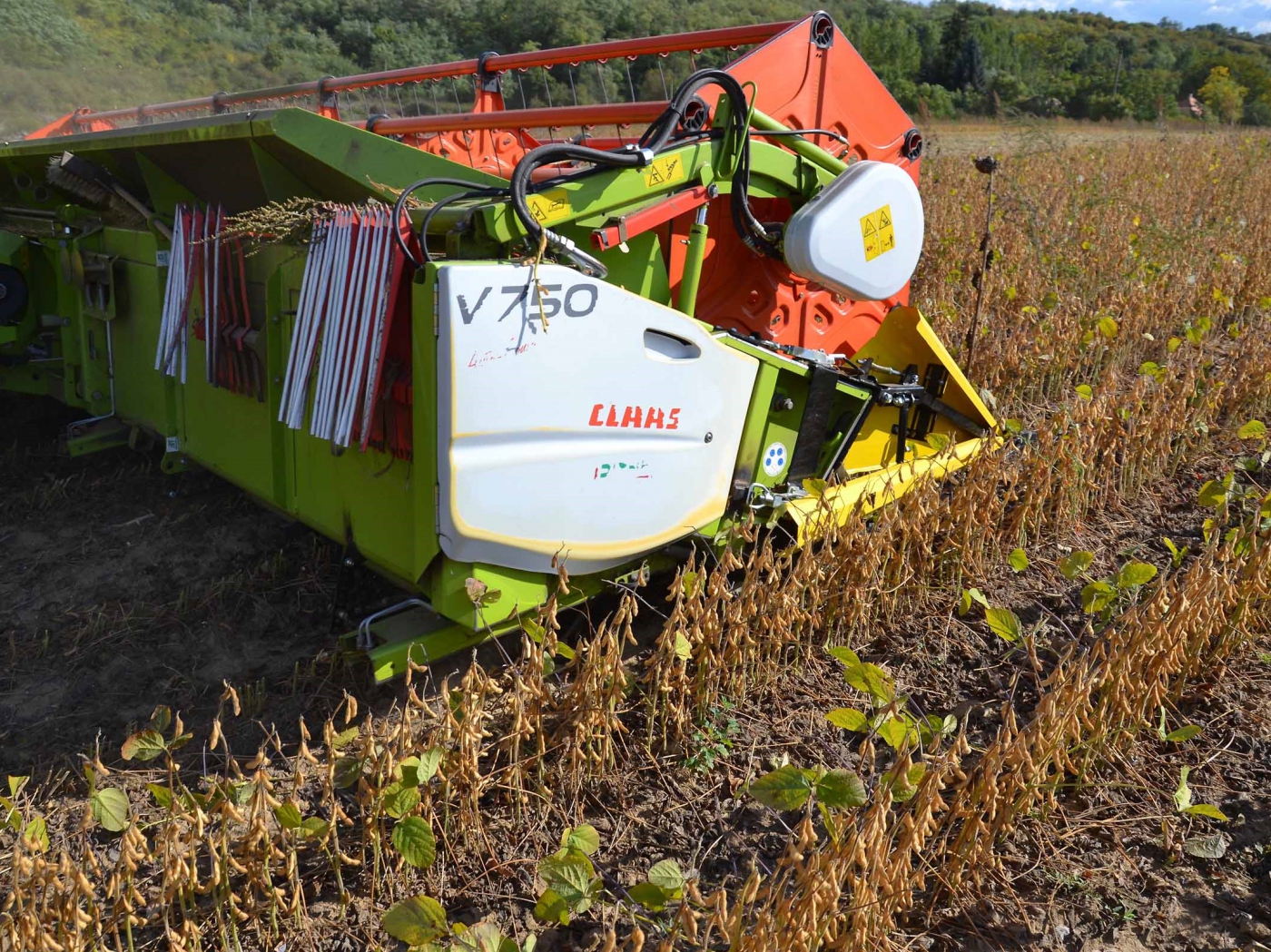

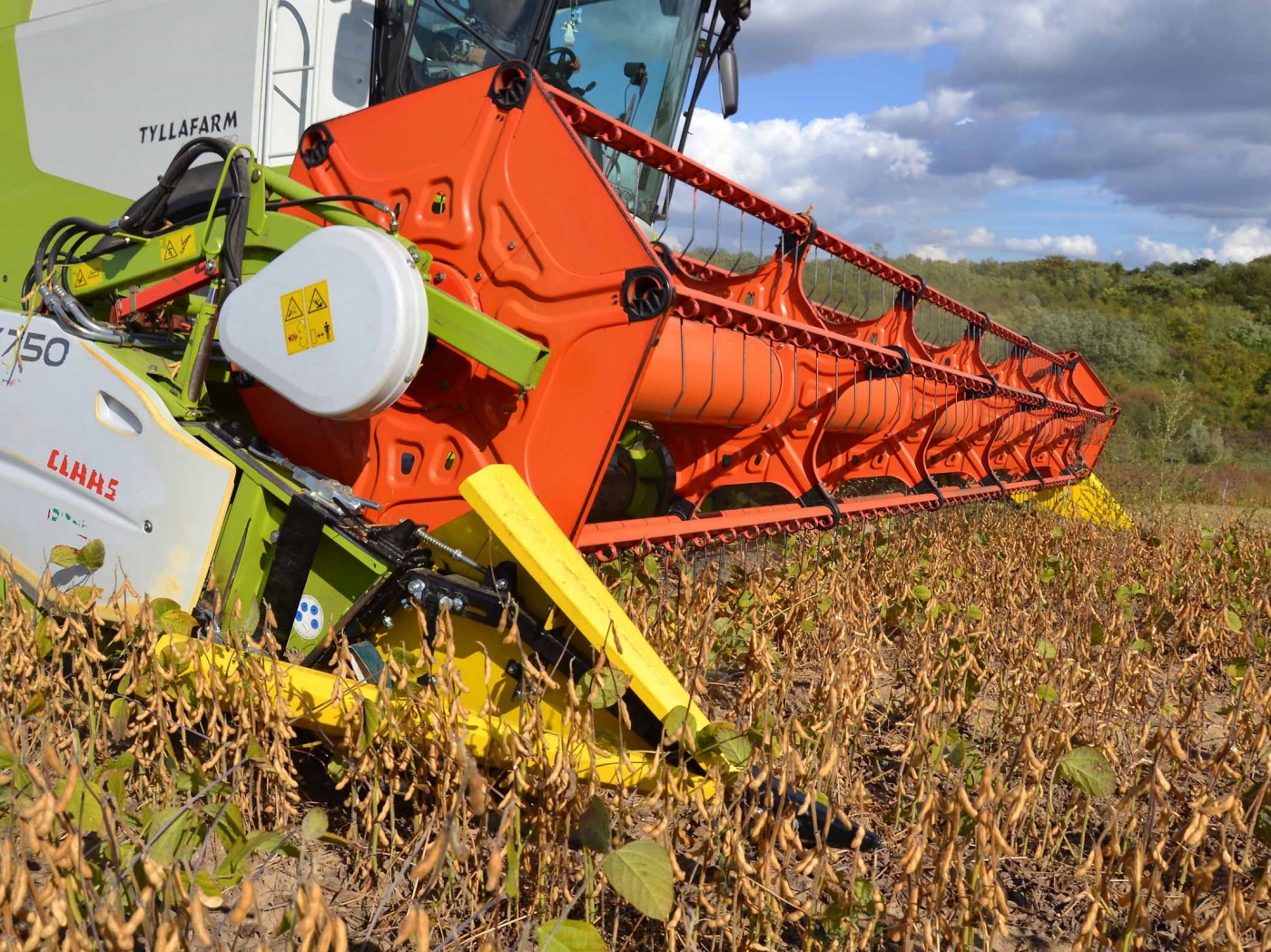

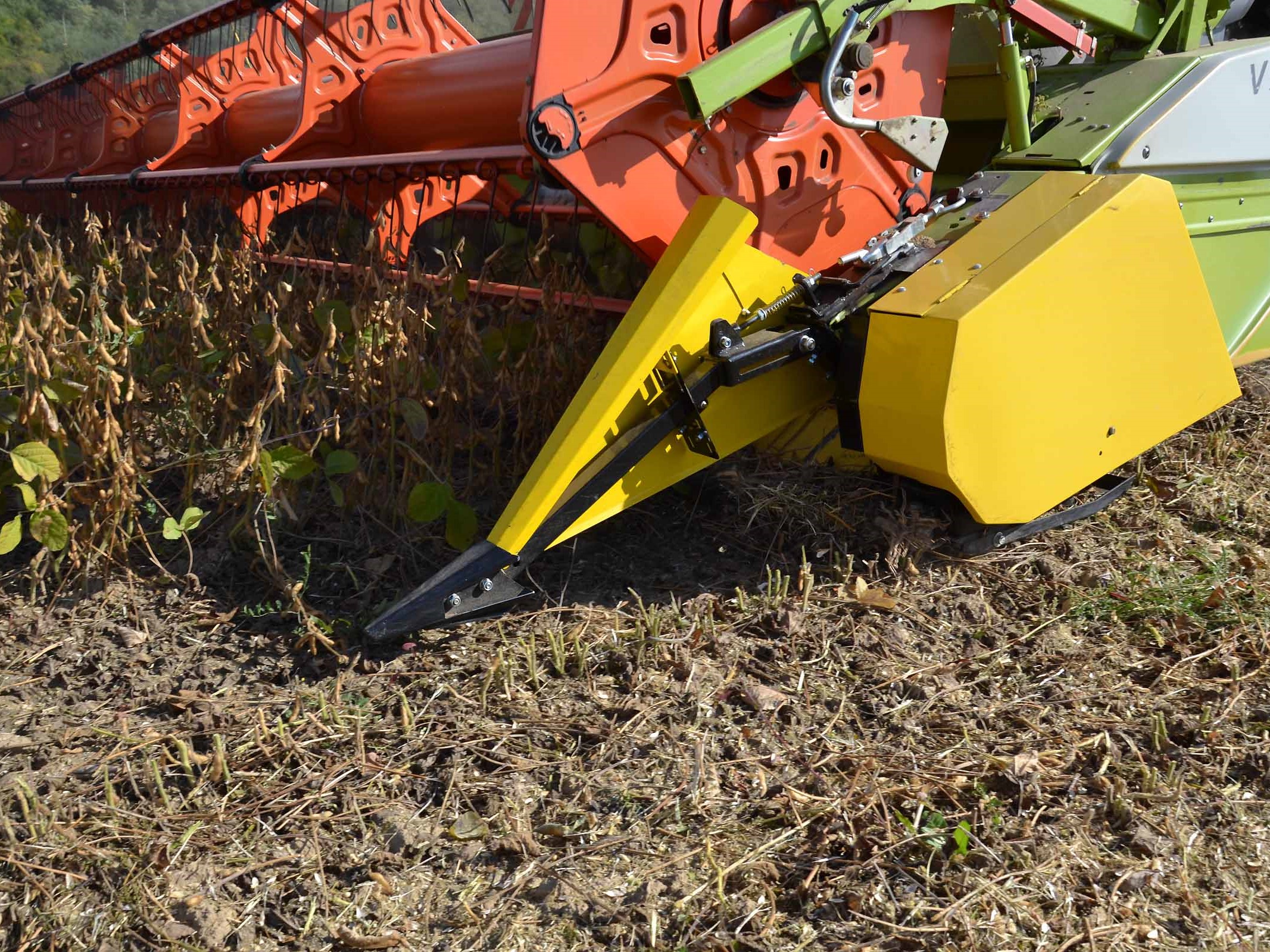

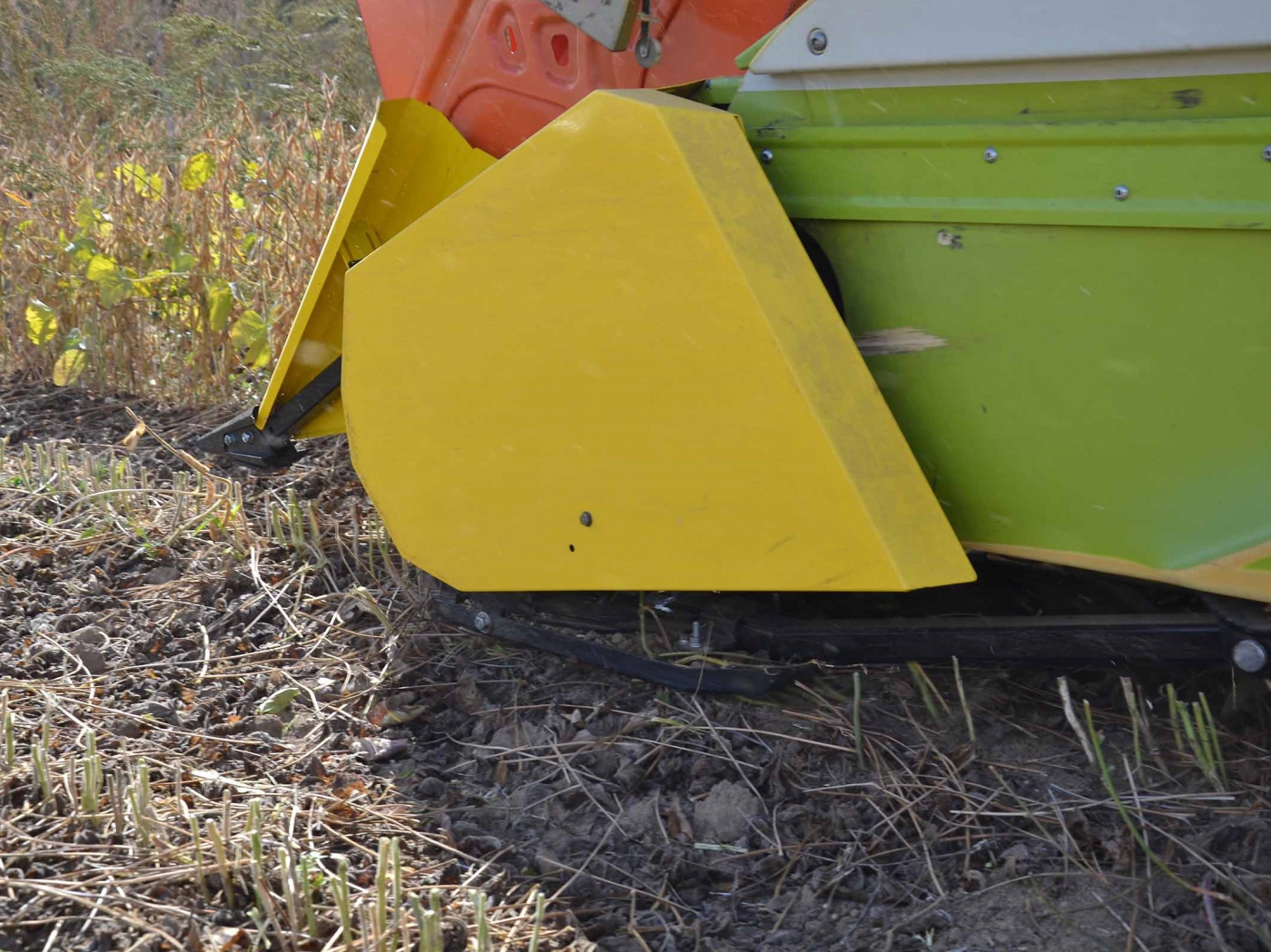

En la imagen se puedes ver el divisor largo, modelo 2019, suspendido y totalmente ajustable. Falta la barra izquierda larga en la imagen que el conductor ha juntos a la protección de la caja de transmisión, un acercamiento muy agresivo en áreas deshilachadas.

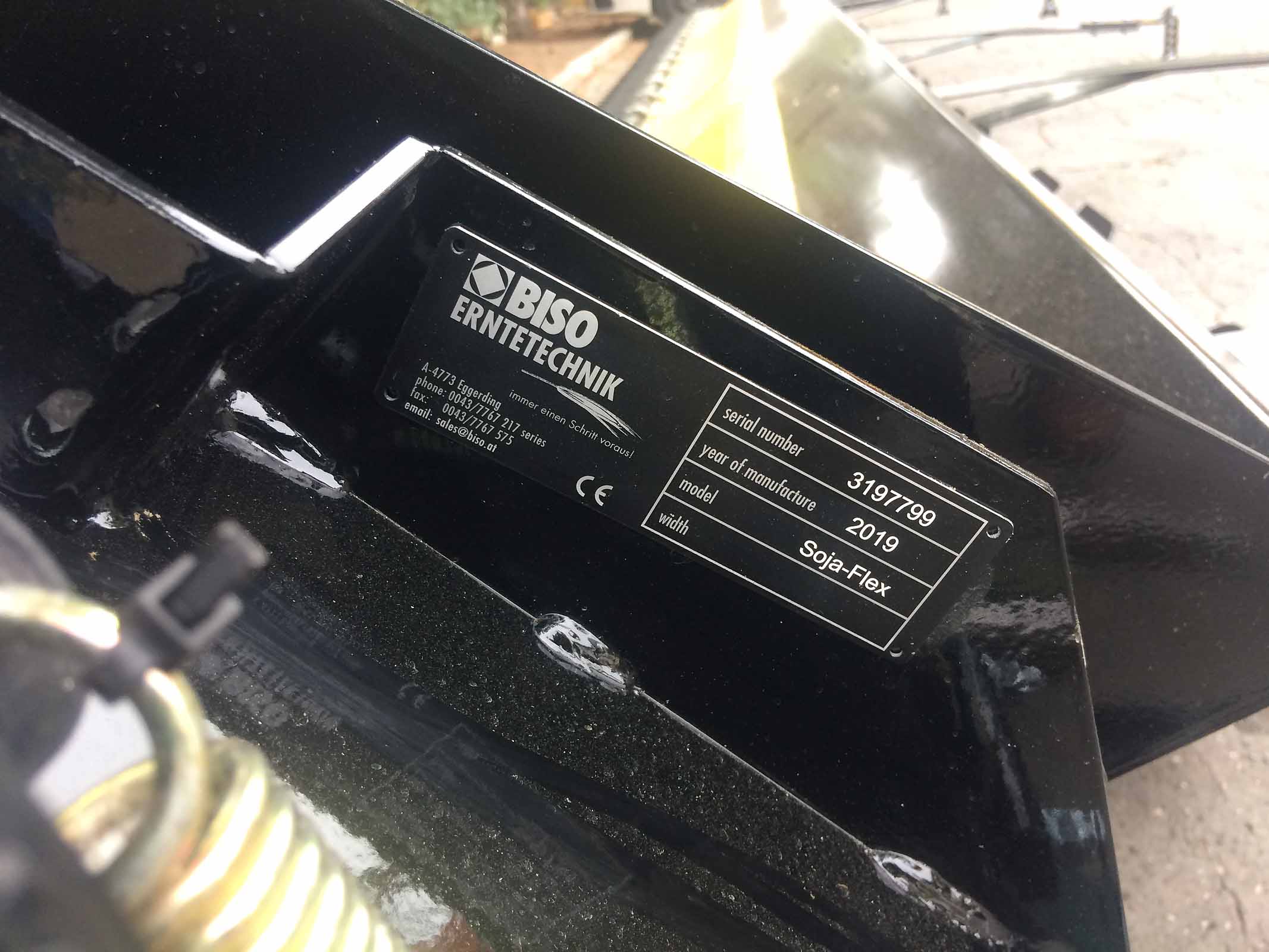

La placa de serie BISO en el chasis principal, el lado izquierdo cerca de la caja de trasmisión.

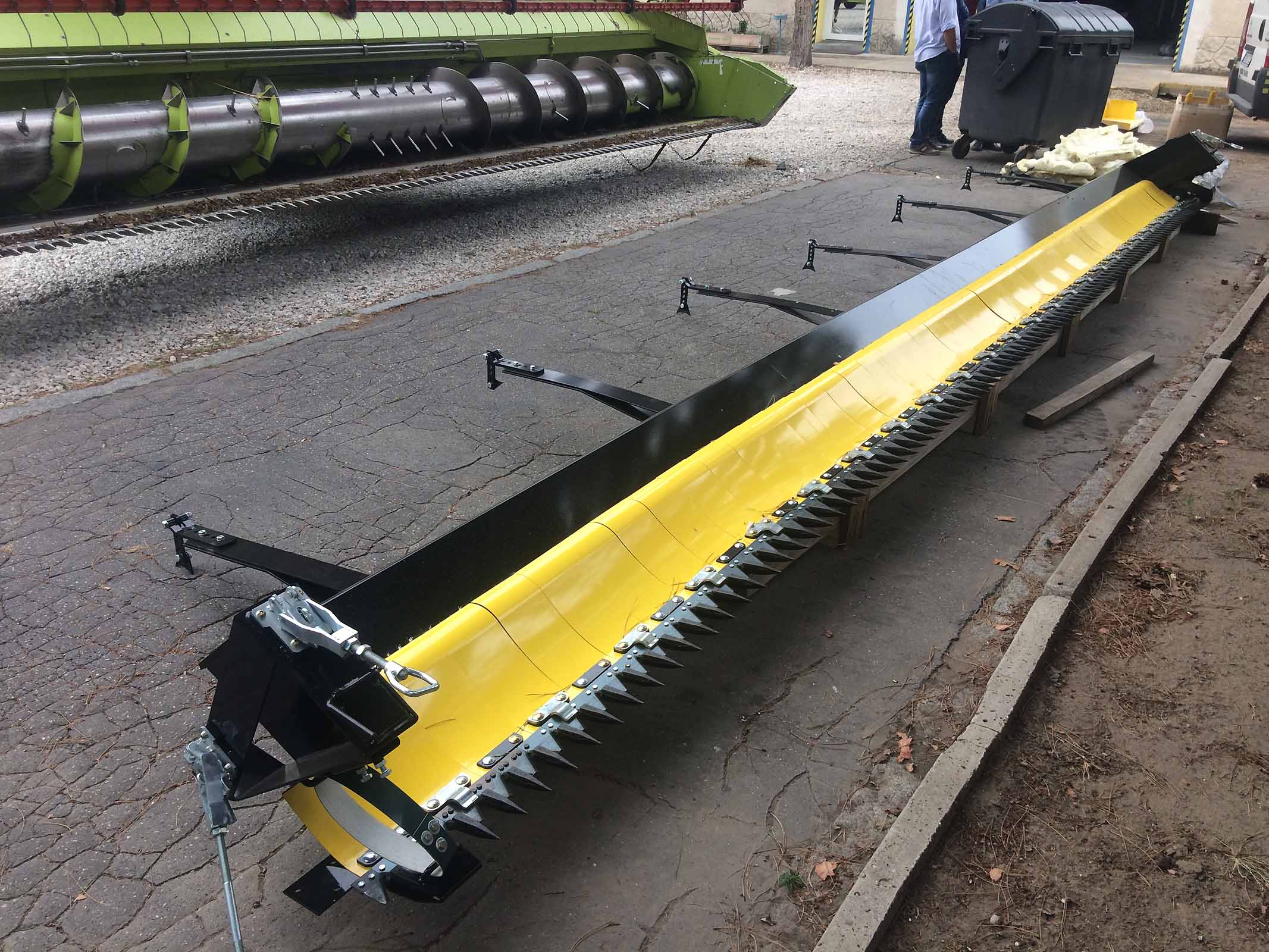

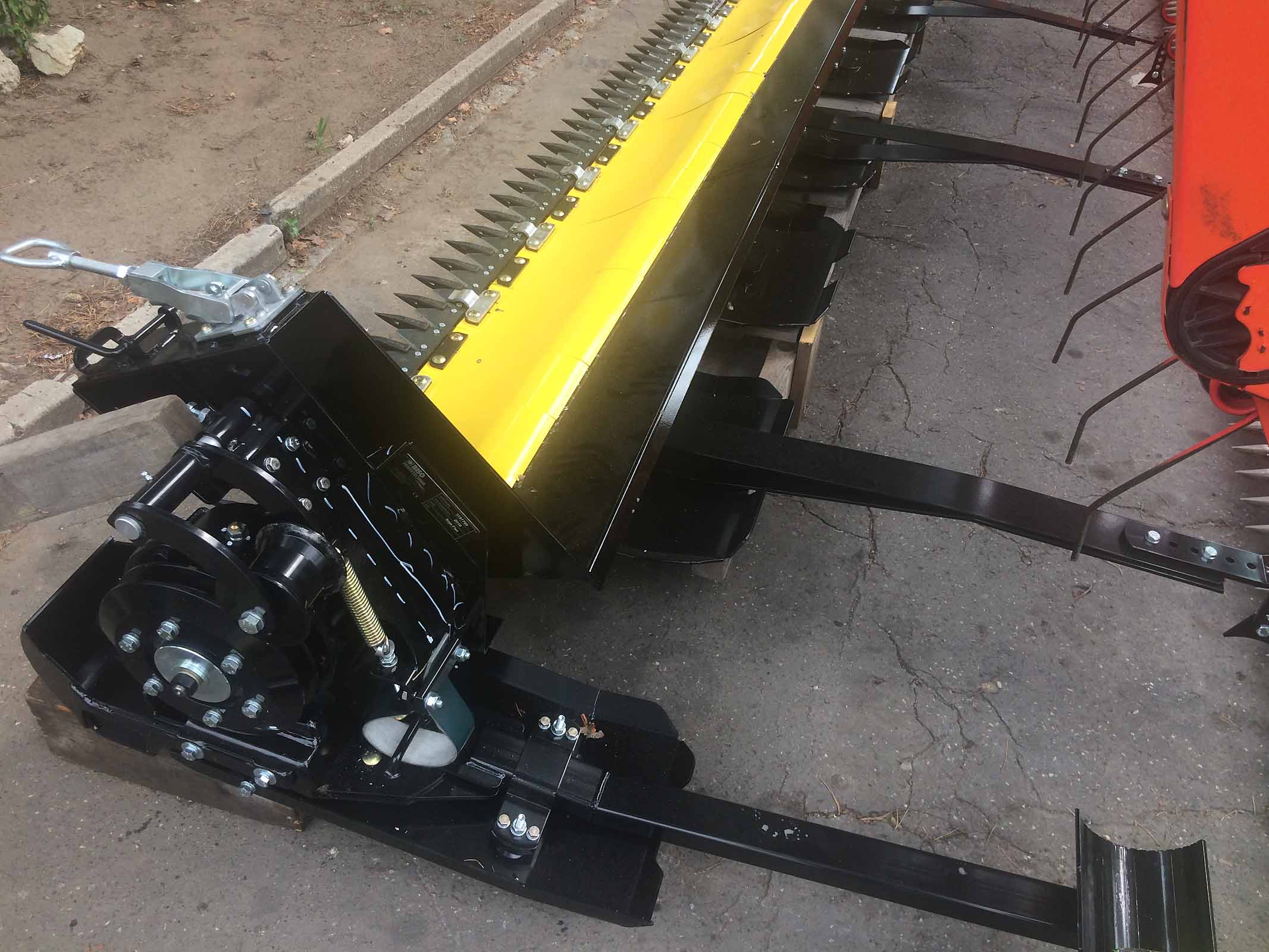

El nuevo KIT BISO SojaFLEX de 7.5m listo para colocarlo en la cosechadora.

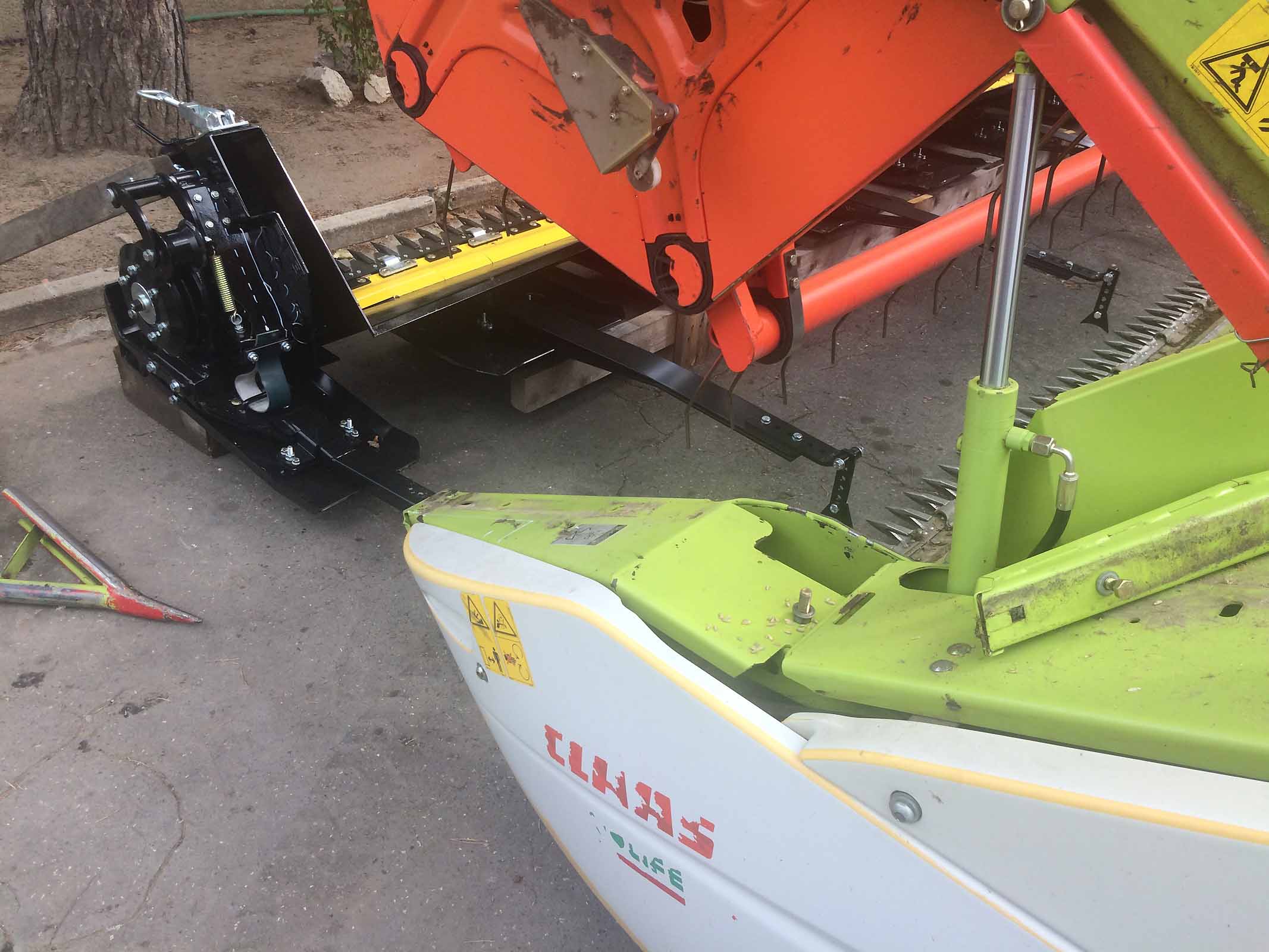

El kit de extensión BISO SojaFLEX contiene el módulo FLEX en versión "mecánica" con un variador. Esto significa que la caja de engranajes de las cuchillas funciona con una polea, una correa y un tensor. La correa de transmisión es única para cada marca de cosechadora. El módulo FLEX se engancha en el cabezal estándar y se fija en posición mediante brazos largos ubicados debajo del chasis y atornillados al posterior del cabezal. En esta área, se deben soldar pequeñas “orejas” en el chasis del cabezal. También existe la posibilidad de ajustar el ángulo de la extensión SojaFlex en esta área. Y esto es muy importante para un correcto funcionamiento del kit.
El módulo FLEX tiene sus propios patines y es flexible gracias a una fila de placas y de resortes. Las extensiones SojaFlex están equipadas con dedos dobles BISO, cuchillas BISO, una palanca y una caja de trasmisión. Como nueva opción en 2020, tendremos una versión especiale con dedos dobles y cuchillas Schumacher. Esta es una buena elección para los clientes que trabajan en zonas con piedras.
Divisores largos

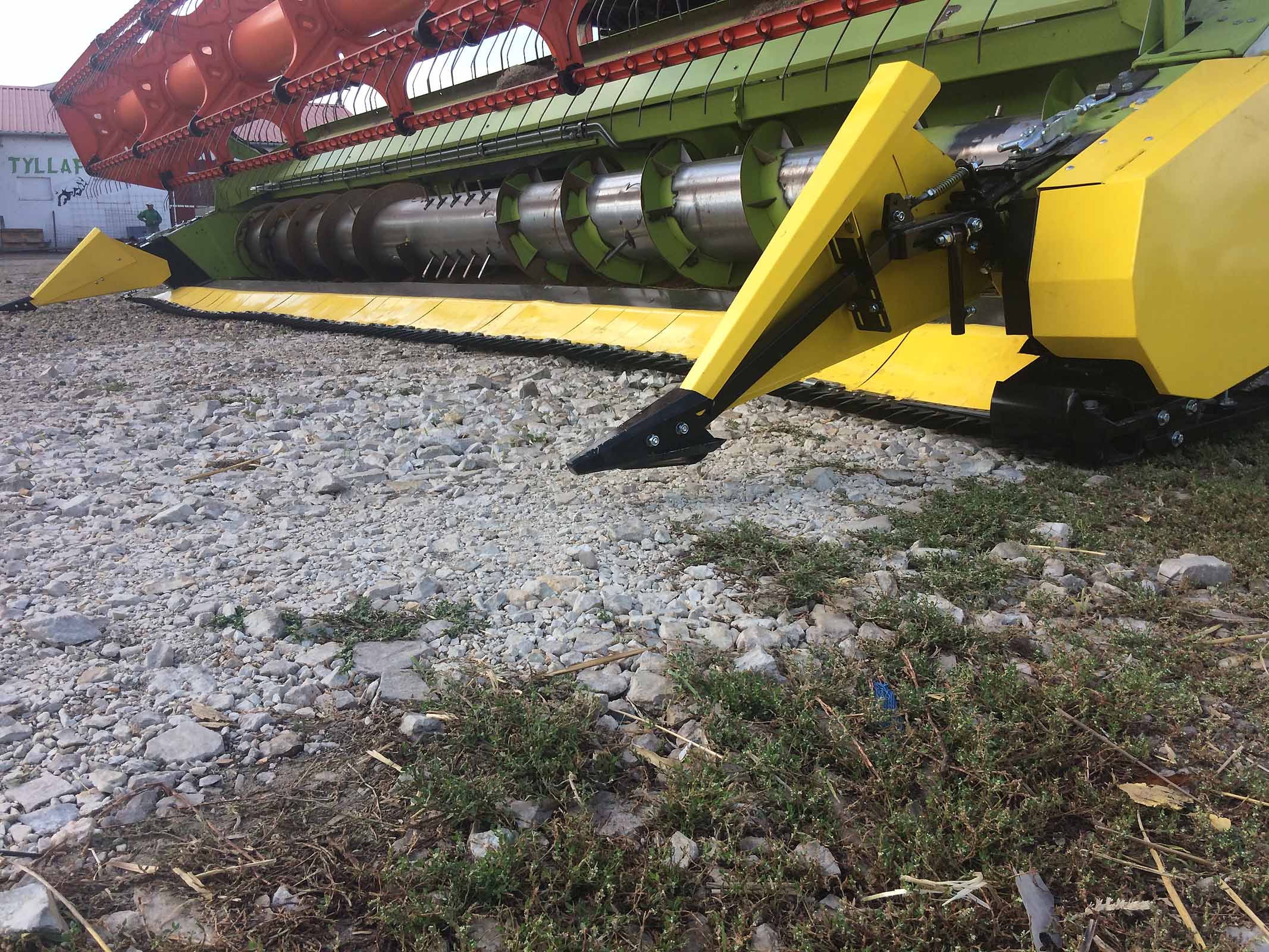

Ambos divisores son parte del kit de fábrica: el izquierdo y el derecho. Los divisores son totalmente ajustables, como es posible ver en las imágenes. Para la temporada 2020, el sistema de suspensión se ha cambiado para lograr un mejor y libre movimiento hacia arriba. Típico para la soja son los divisores largos, pero algunos conductores tienen costumbres diferentes relacionados con el tipo de soja cosechada en la región.

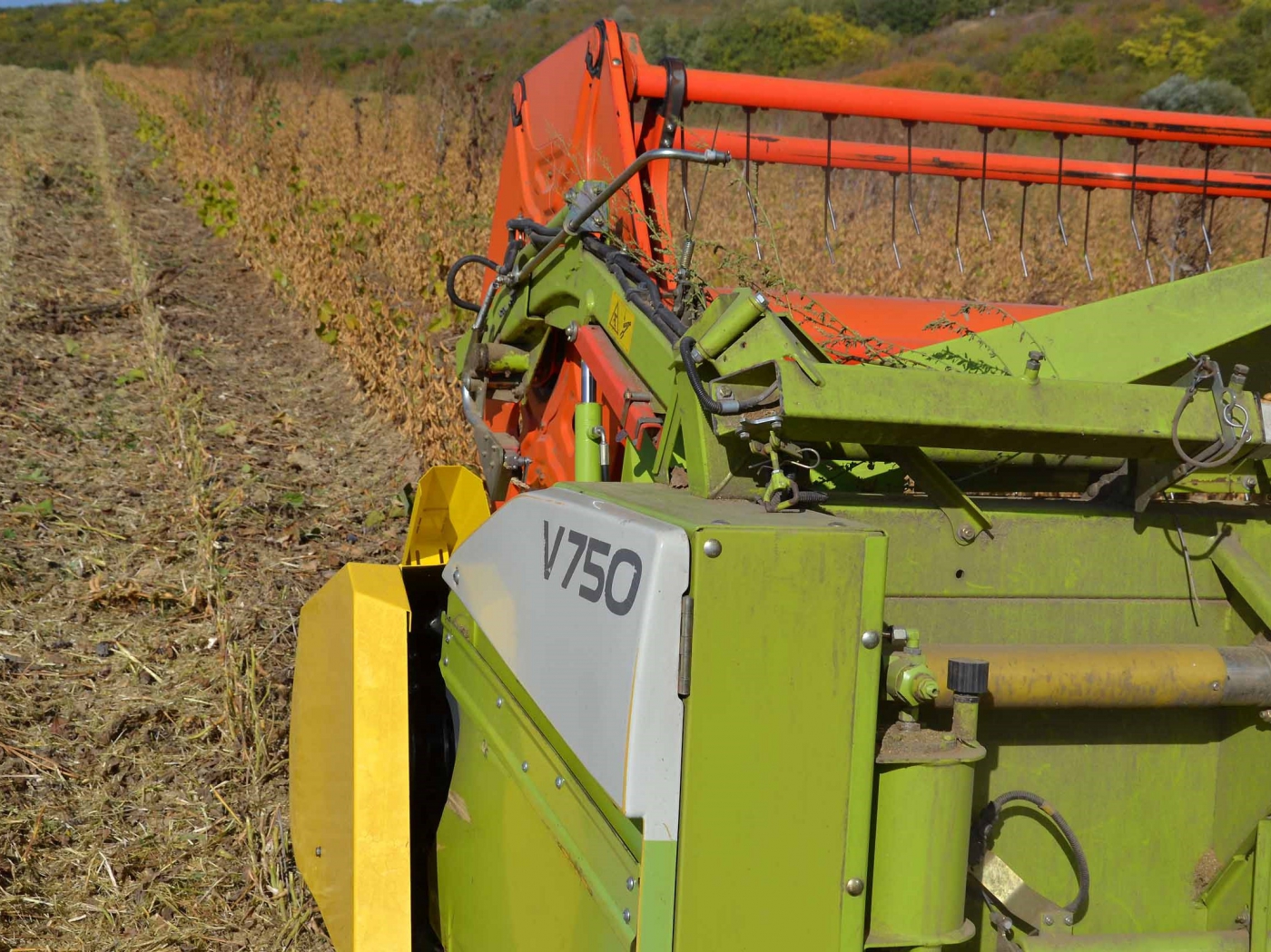

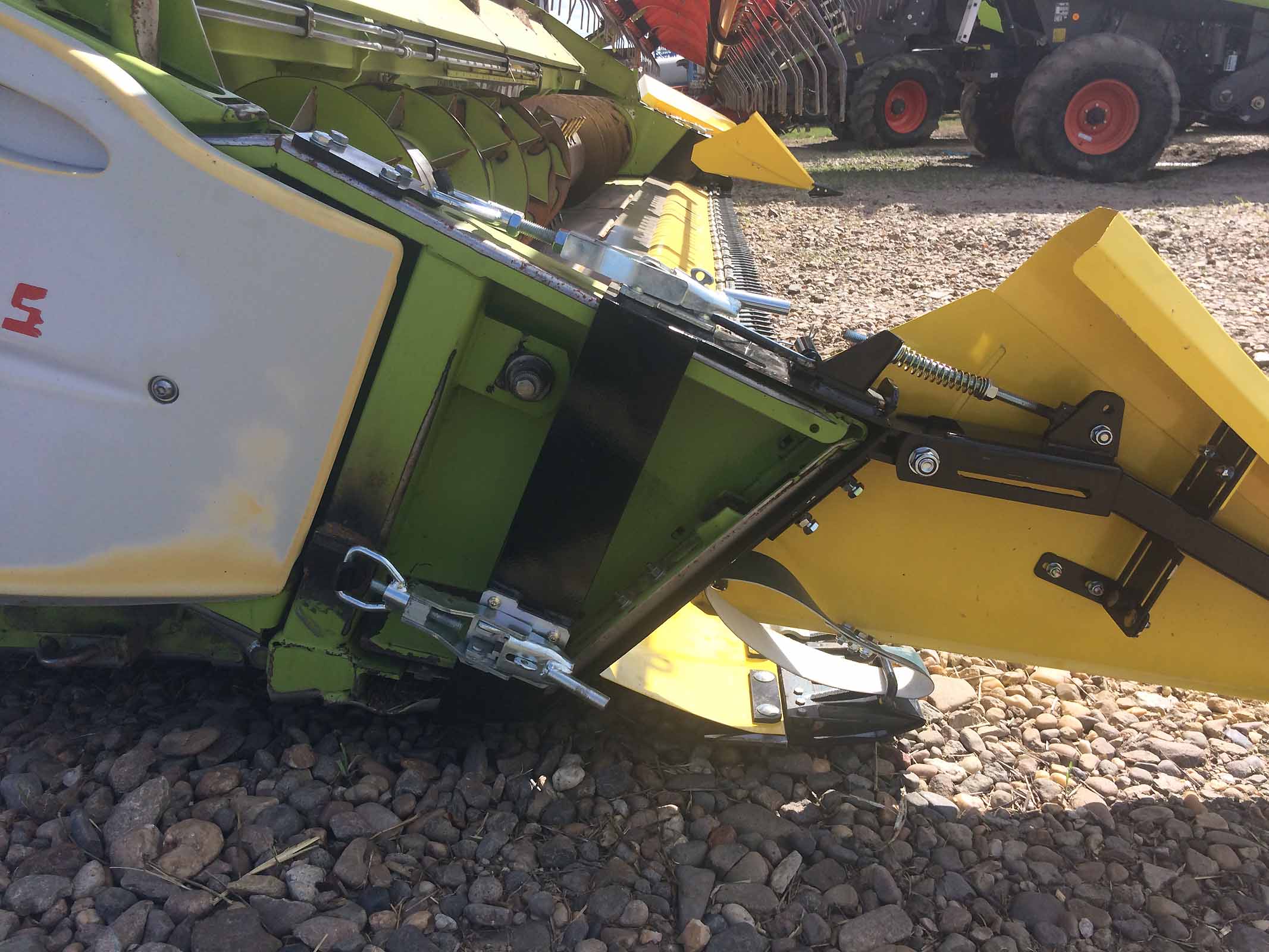

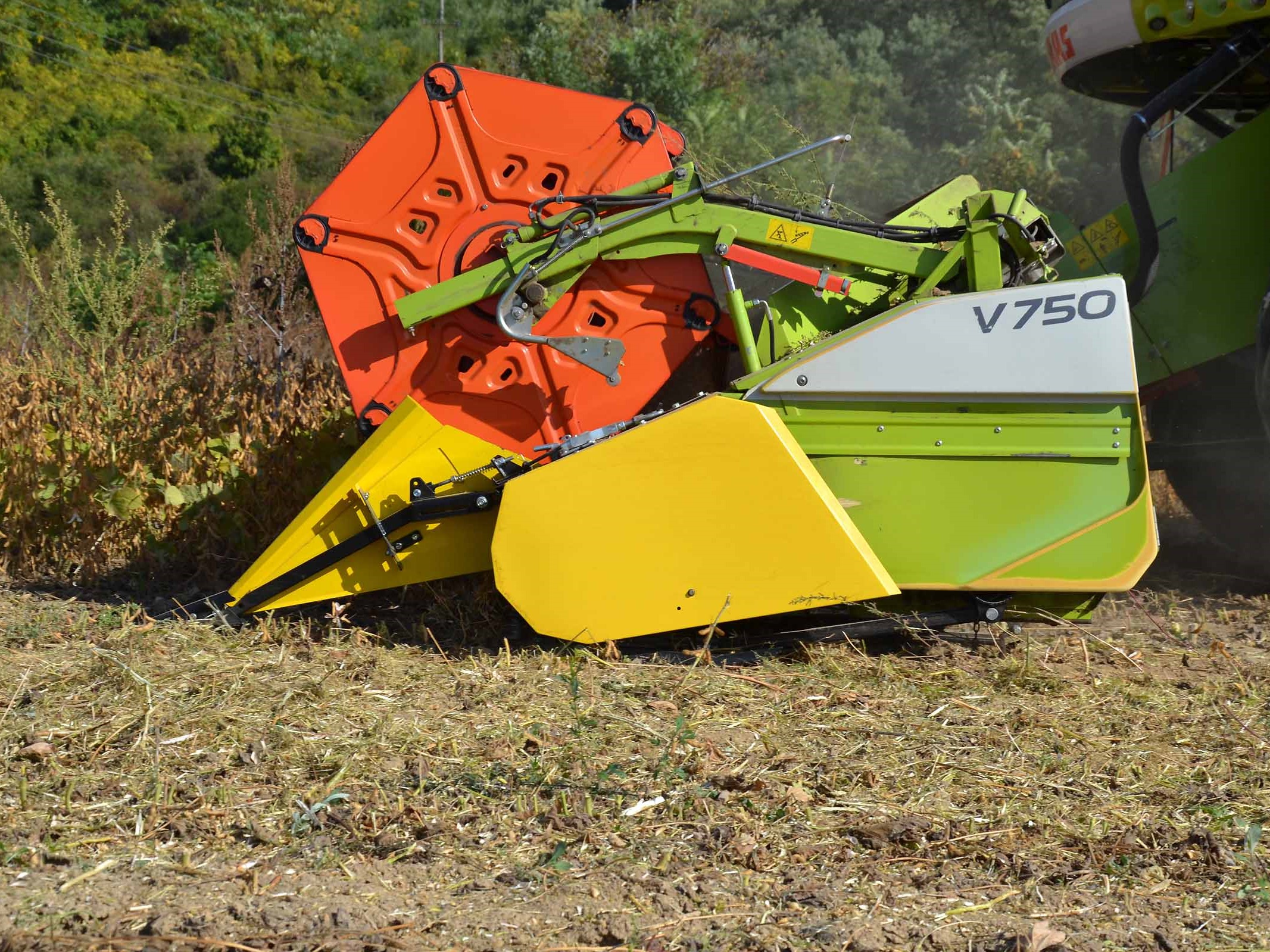

Lado izquierdo del cabezal CLAAS Vario. Los primeros modelos de BISO SojaFLEX solicitaron cortar algo de material en esta área, pero a partir de 2019 hemos cambiado el diseño para evitar de cortar el chasis del cabezal.

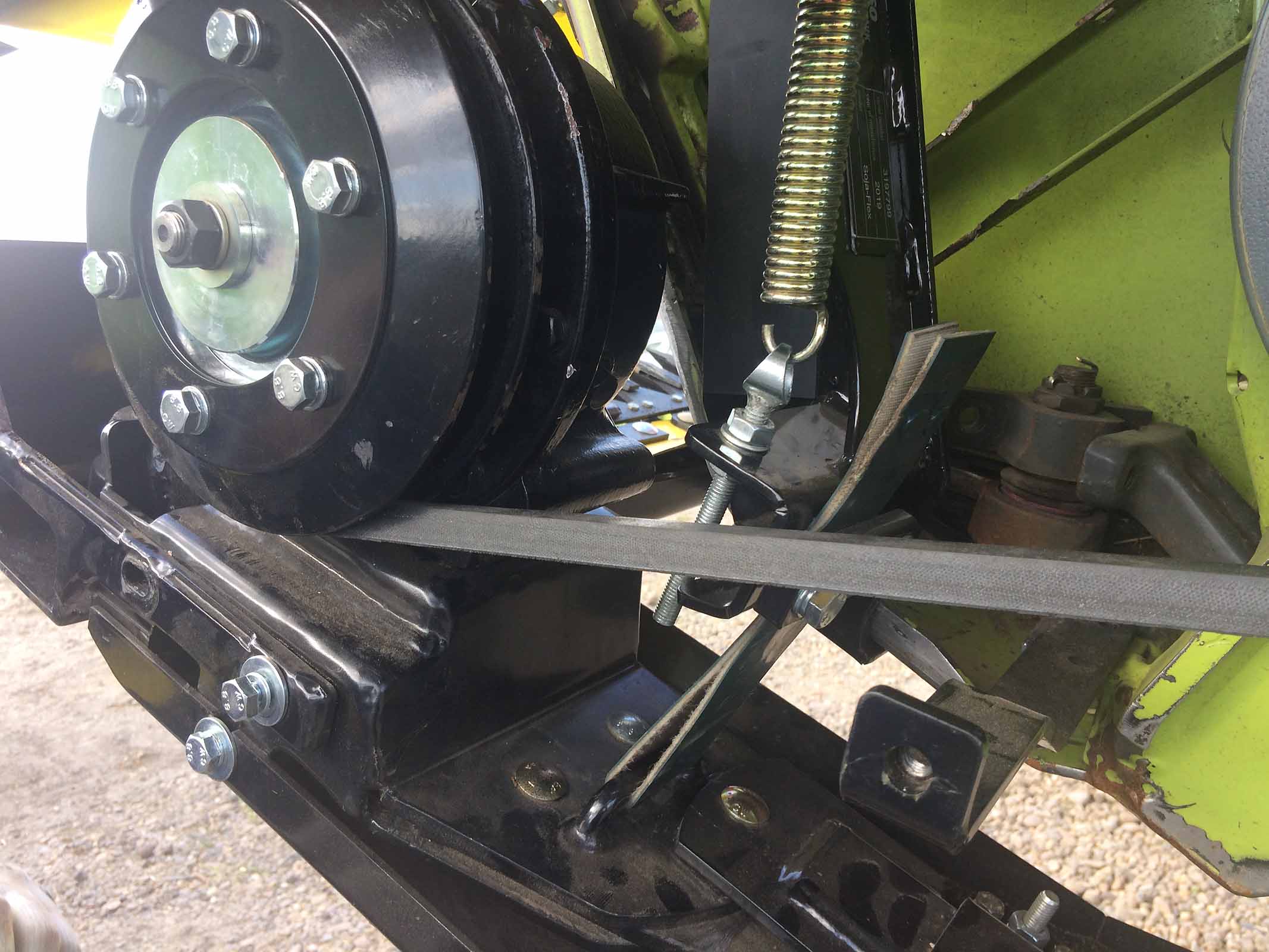

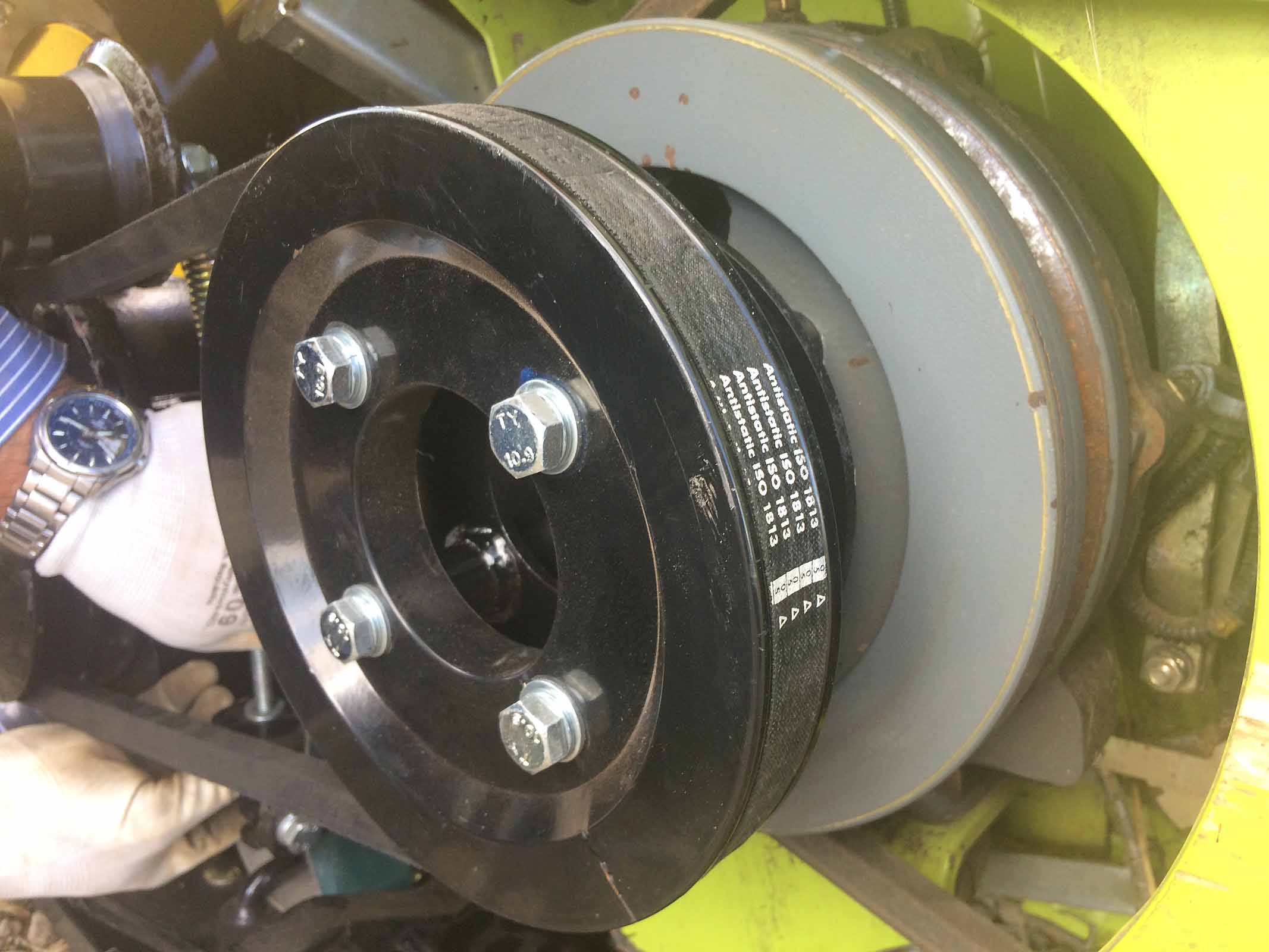

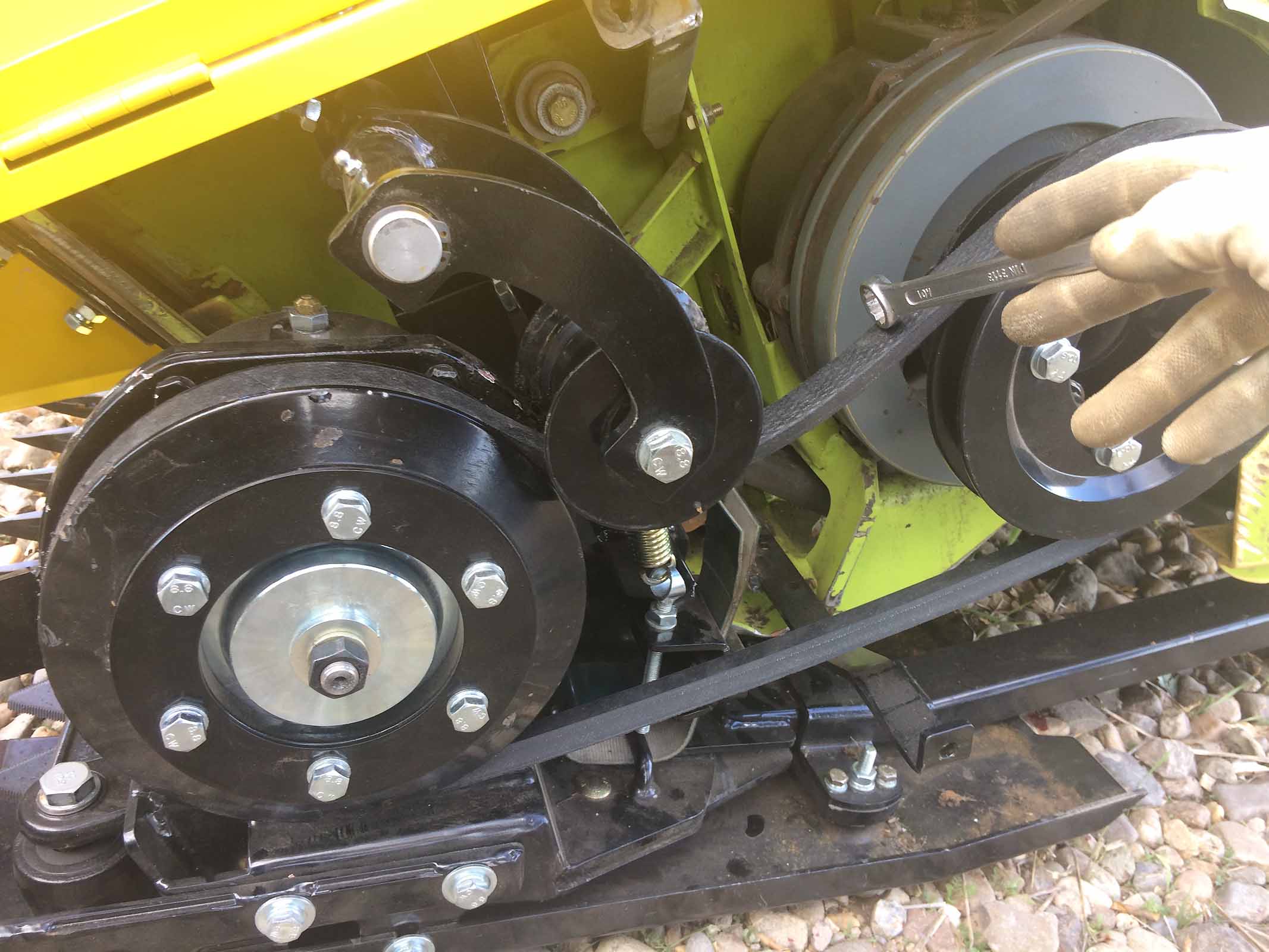

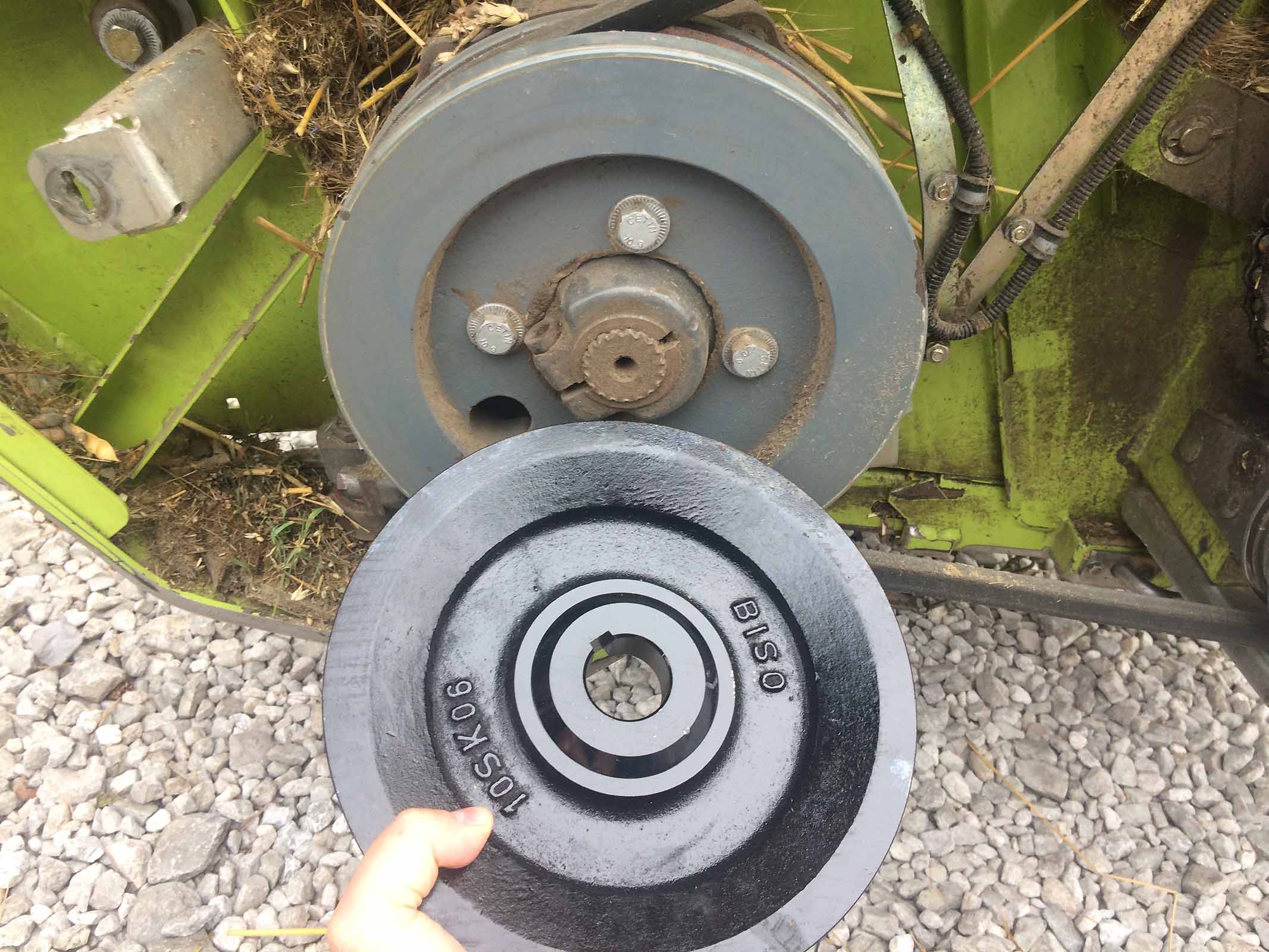

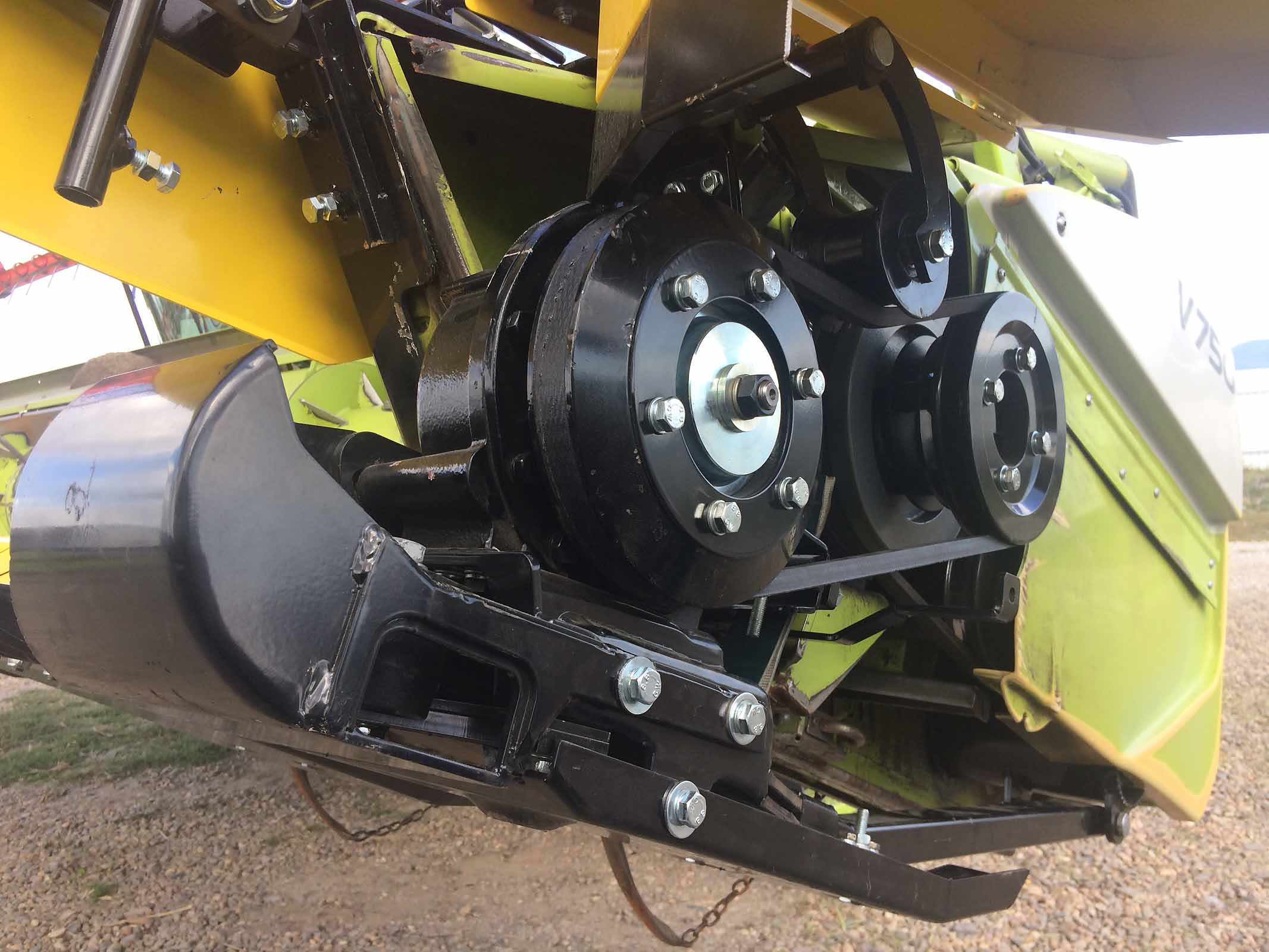

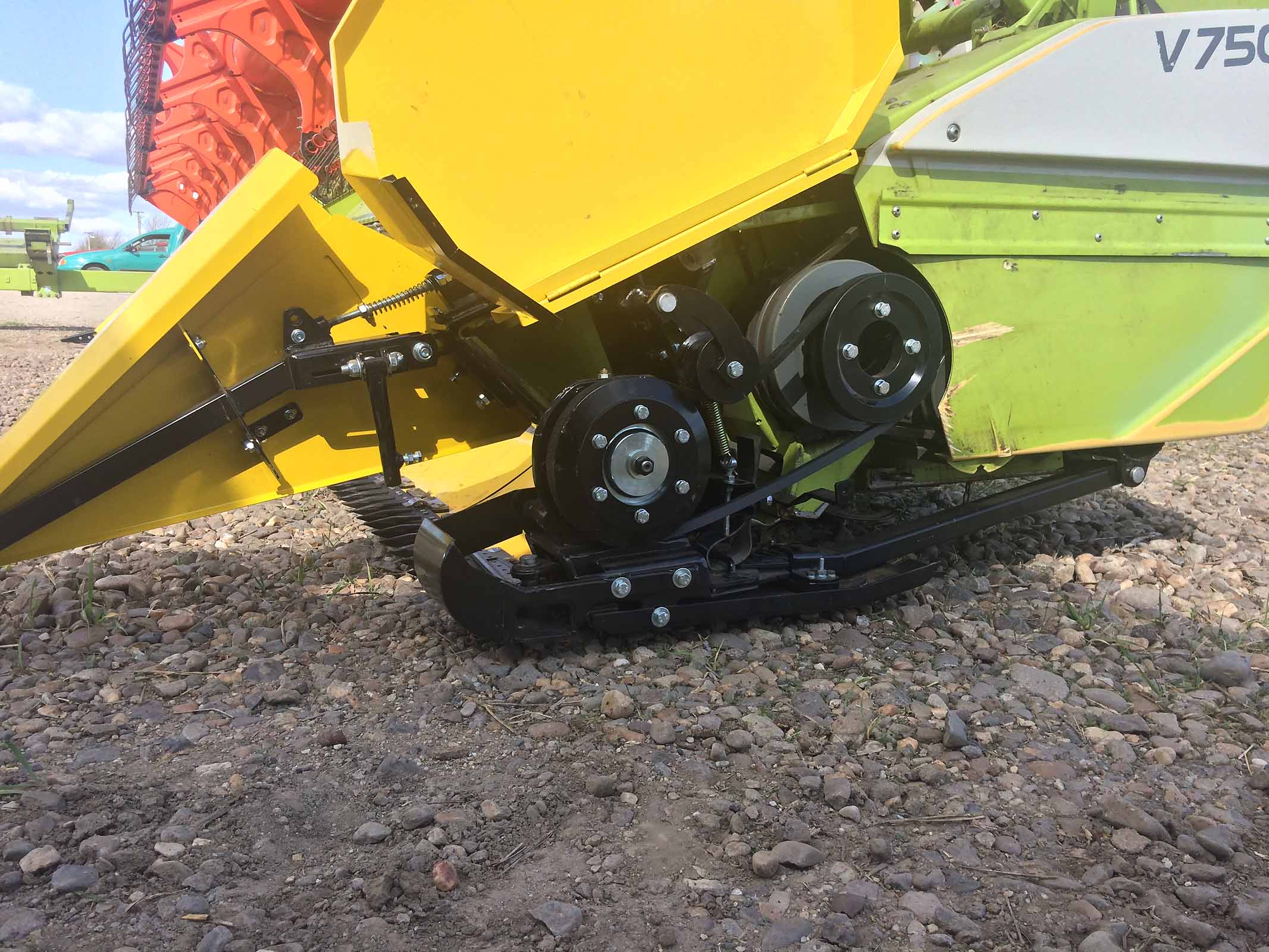

La polea original en la caja de trasmisión de las cuchillas CLAAS y la polea BISO parte del kit.
Los maquileros utilizan el módulo SojaFLEX, así como el kit colza hace varios años.
La caja de trasmisión de las cuchillas tiene su propio patín con una palanca más fuerte.
Una fotografía desde el lado derecho. El ángulo de la barra de corte (ángulo de los dedos dobles) es muy importante para el trabajo correcto.

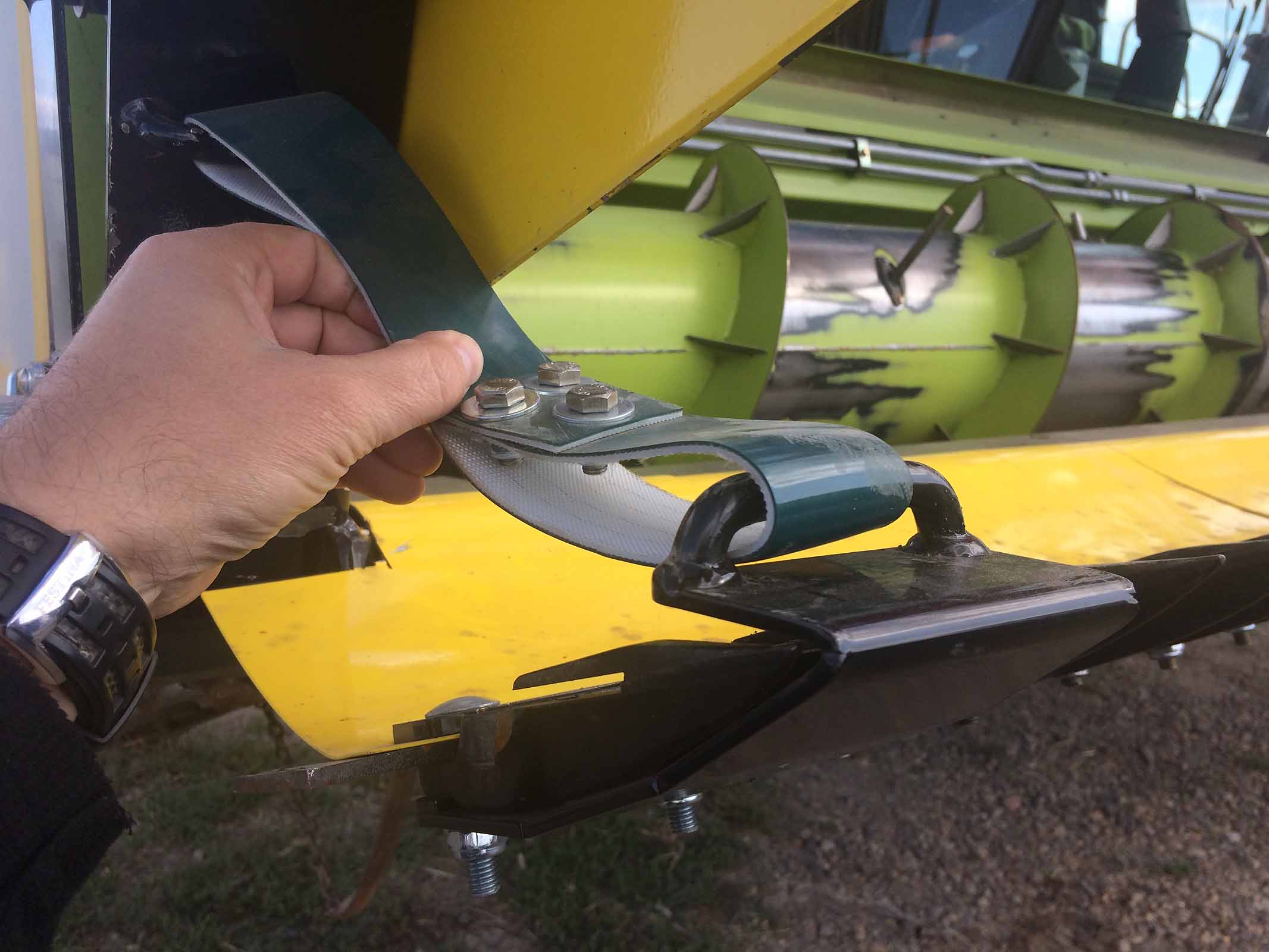

Los últimos dos dedos dobles en el lado derecho están protegidos con un pequeño ojo de ajuste deslizante para el enganche de la correa. La correa limita el movimiento máximo de la barra de corte. Es casi lo mismo en el lado izquierdo.

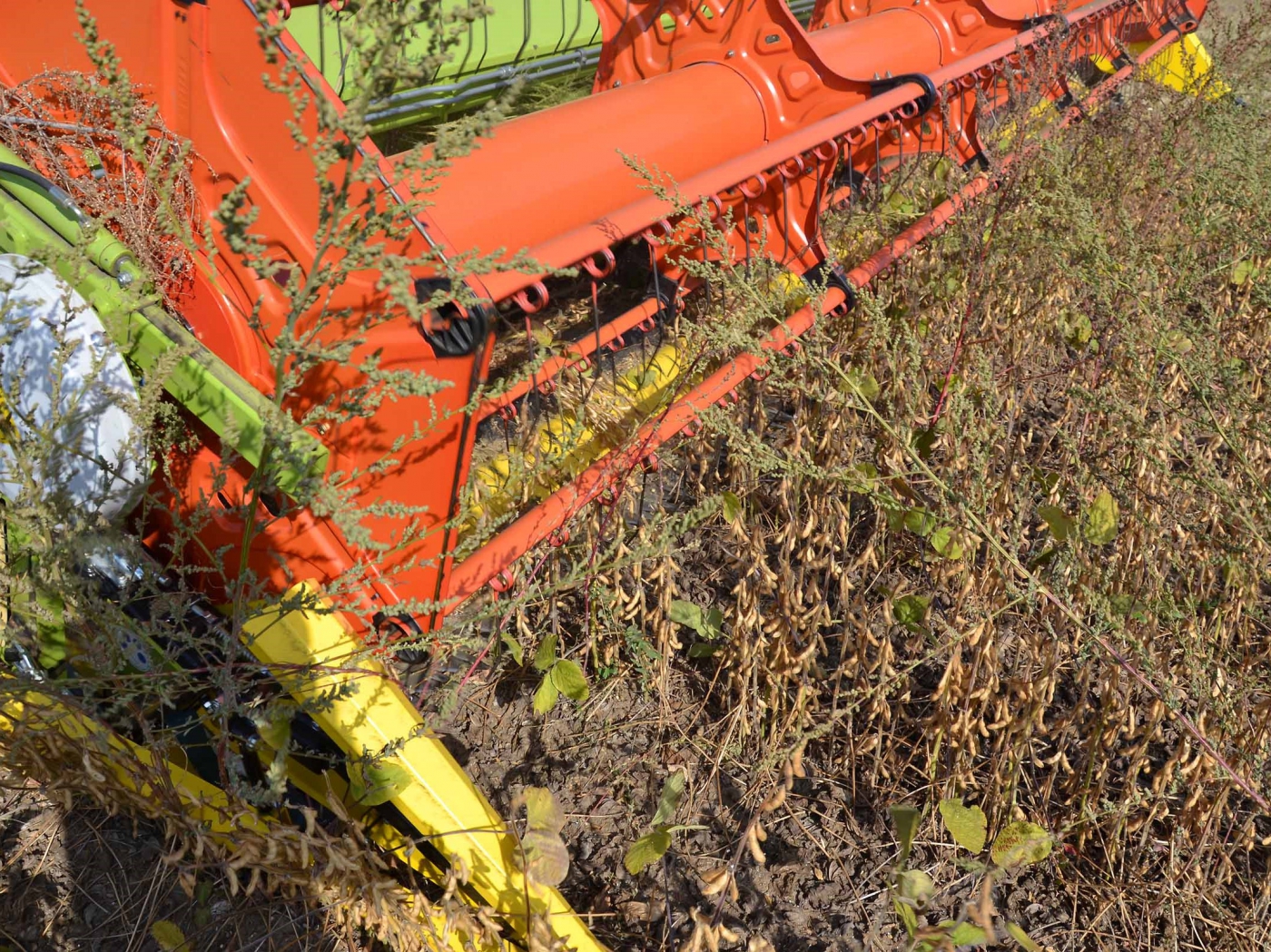

El módulo SojaFLEX ya está instalado en el cabezal de la cosechadora. En la imagen se puede ver la posición contra el sinfín del cabezal.
Las placas amarillas son de acero flexible. En esta unidad, tenemos los dedos dobles BISO estándar y las cuchillas BISO estándar. Lo mismo que usamos en los otros cabezales BISO.
La posición de la caja de trasmisión en el cuadro izquierdo.

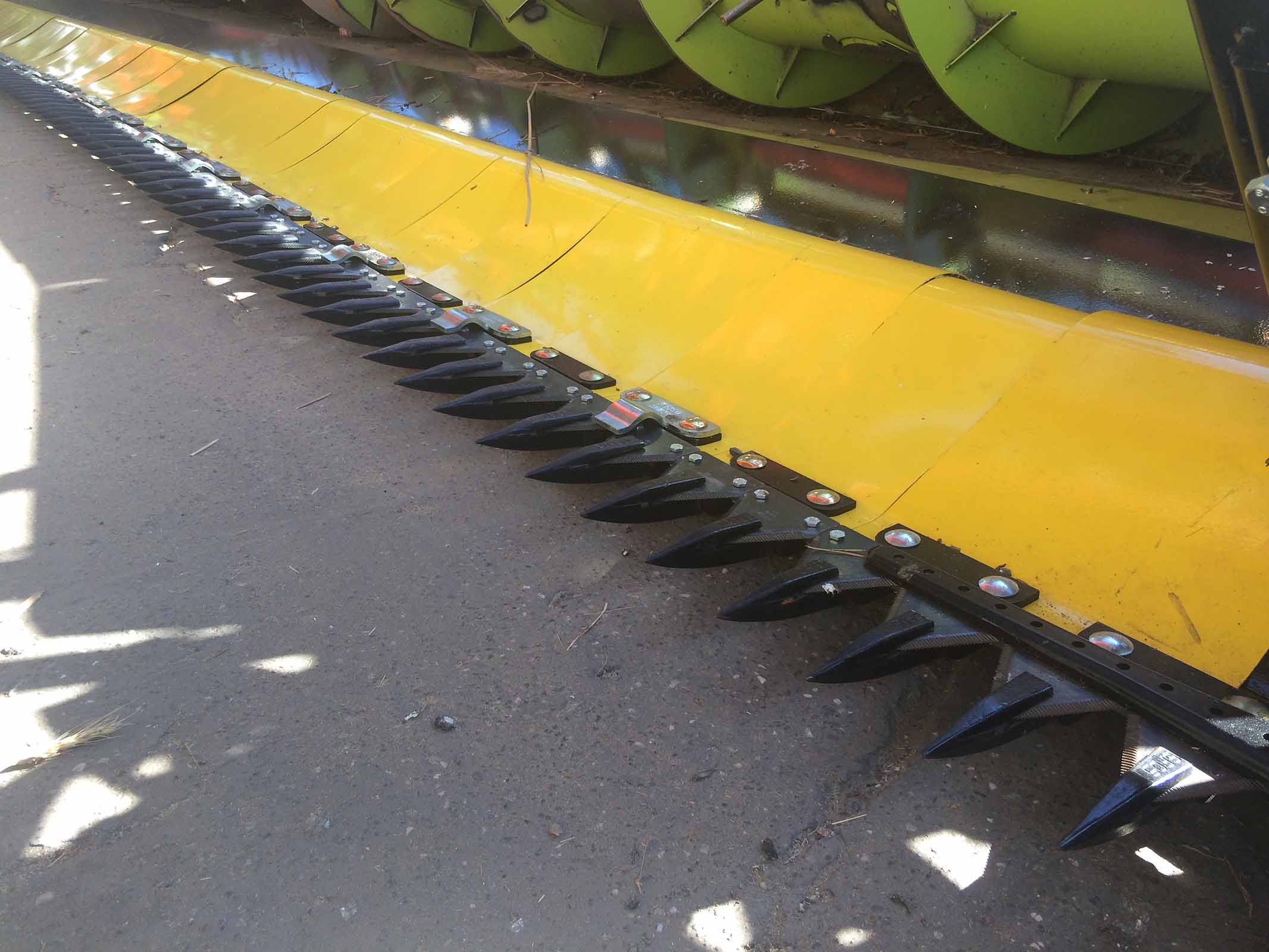

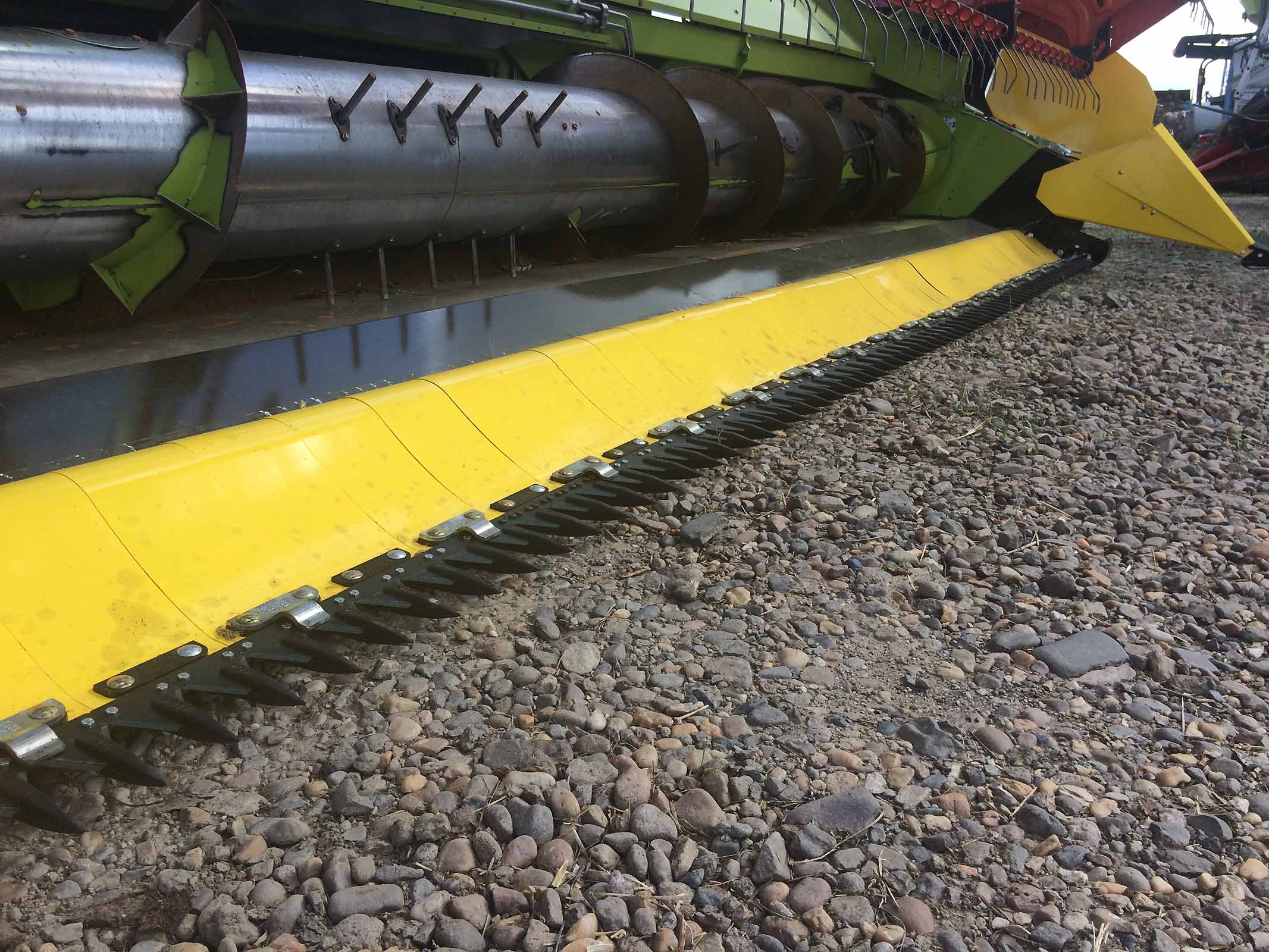

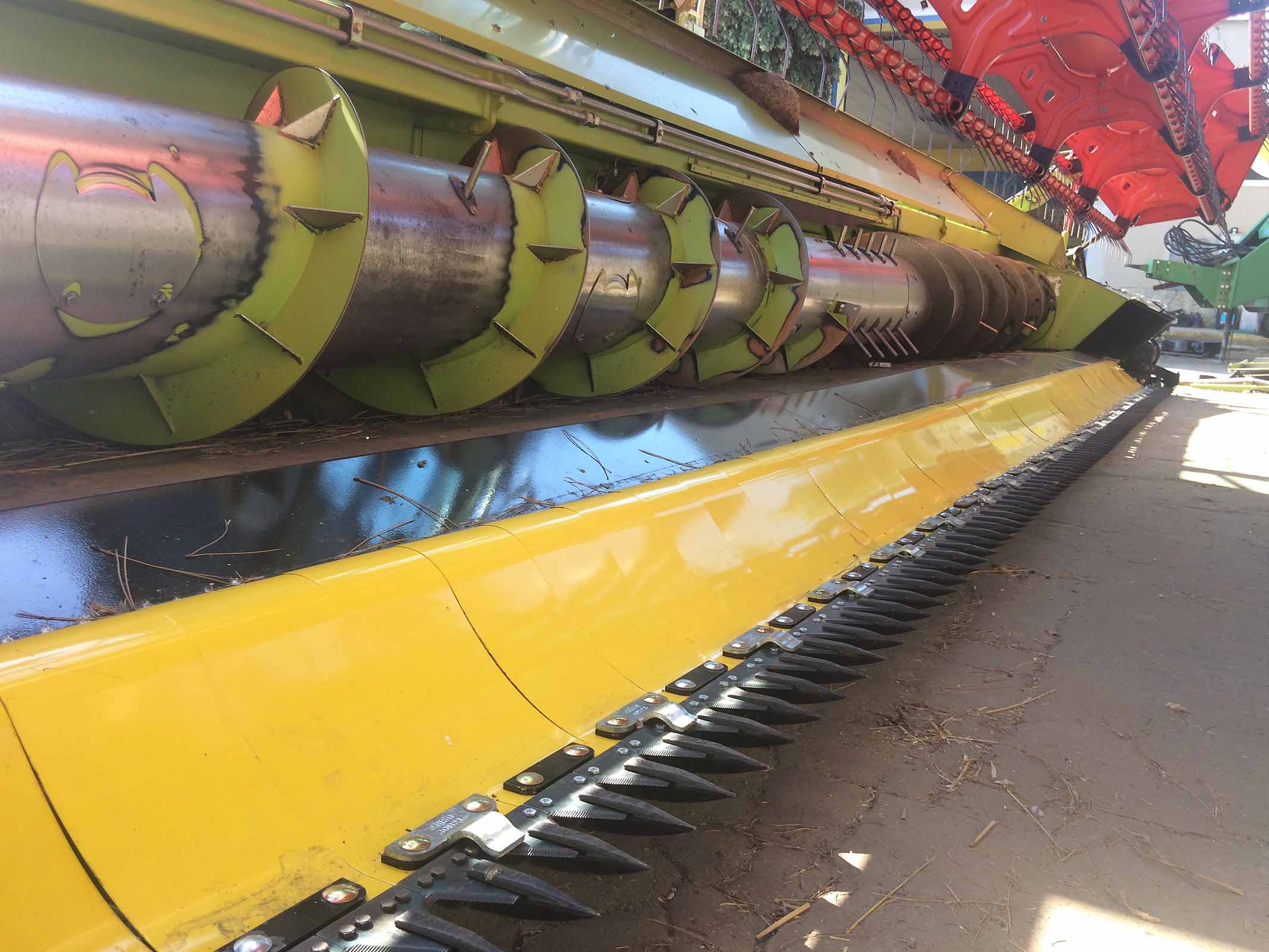

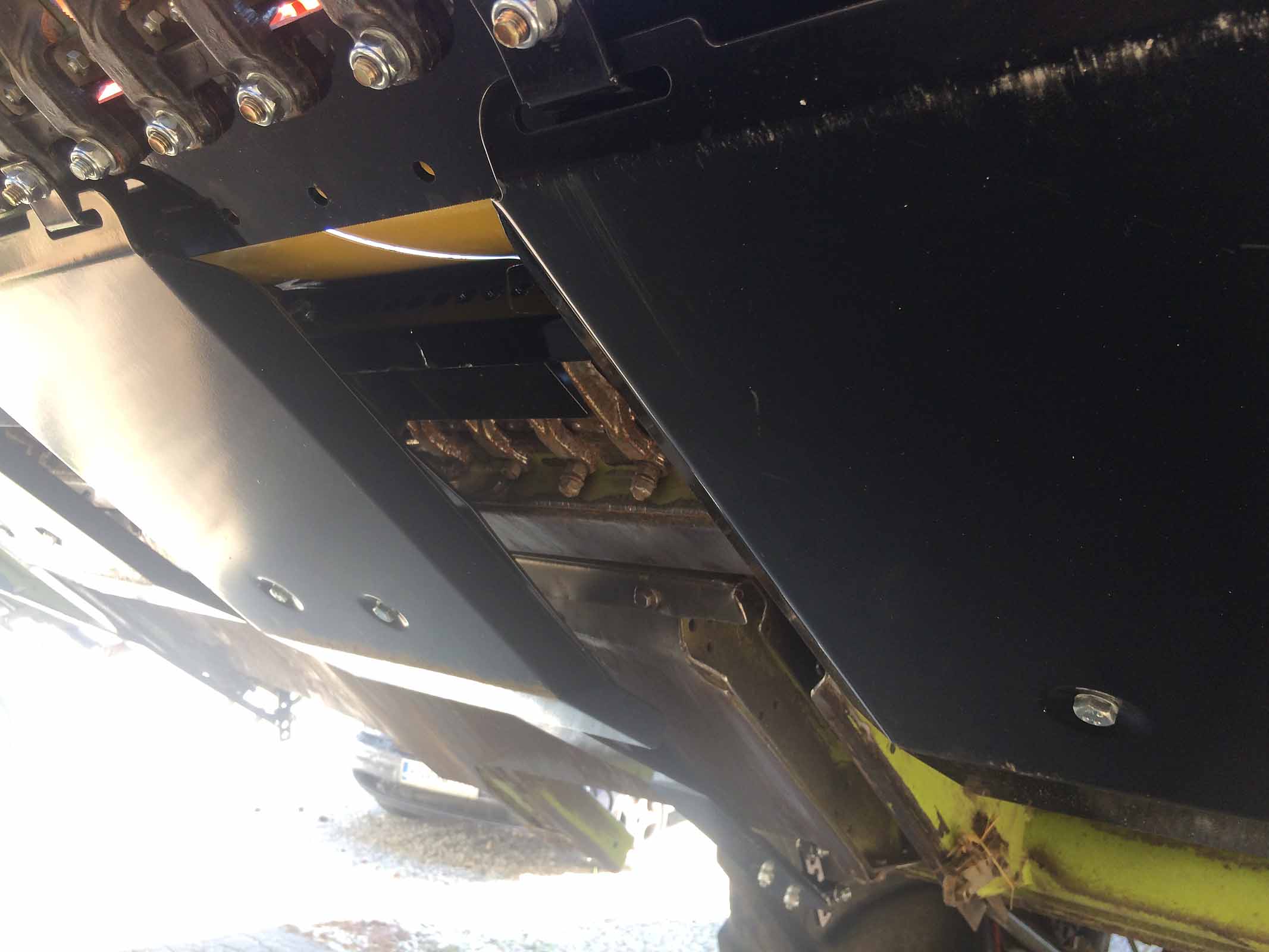

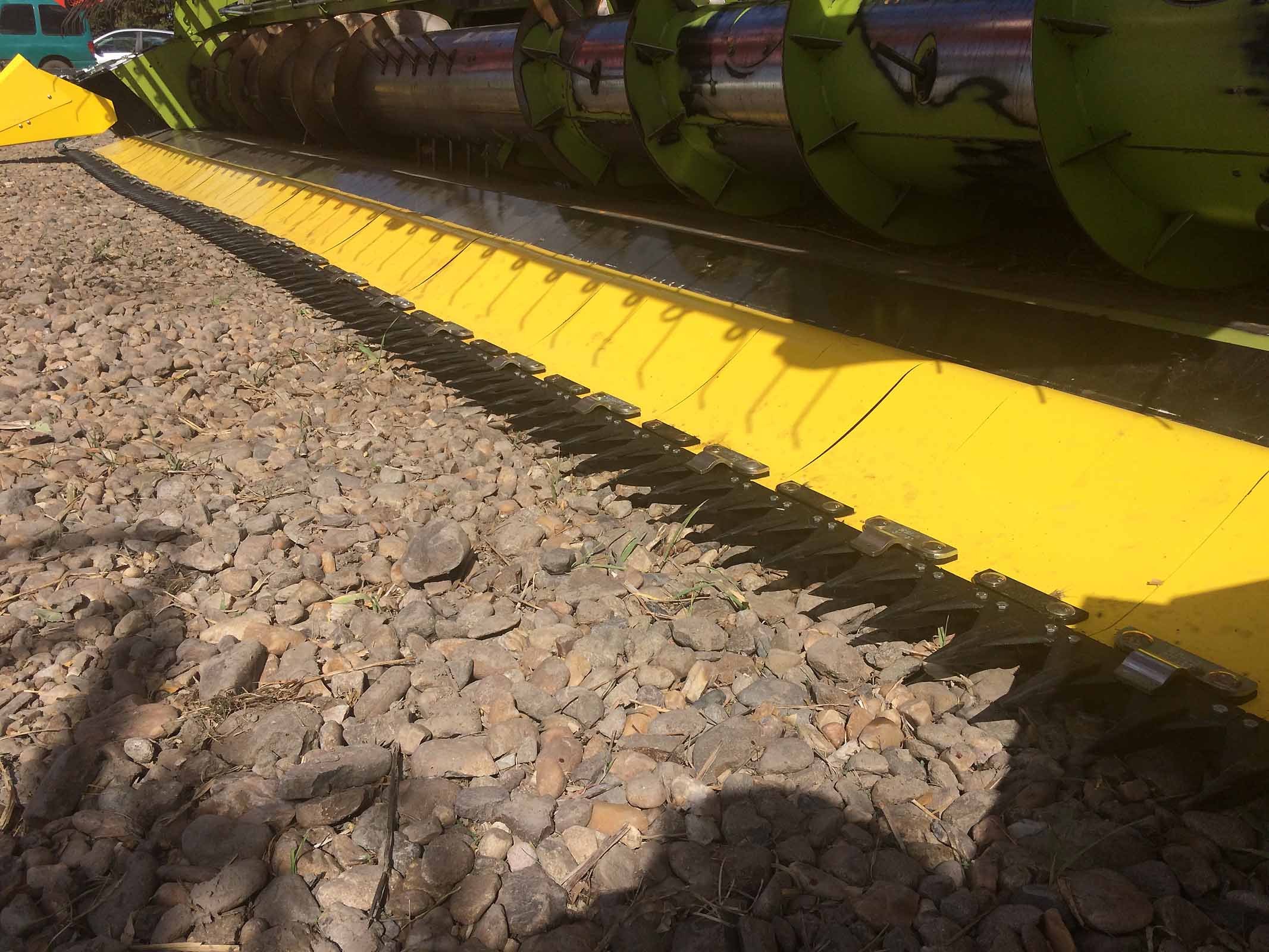

La barra de las cuchillas del módulo SojaFLEX. La barra de las cuchillas CLAAS original está oculta detrás del módulo.
En esta imagen se puede ver la posición de las cuchillas BISO SojaFLEX y las cuchillas original de CLAAS.

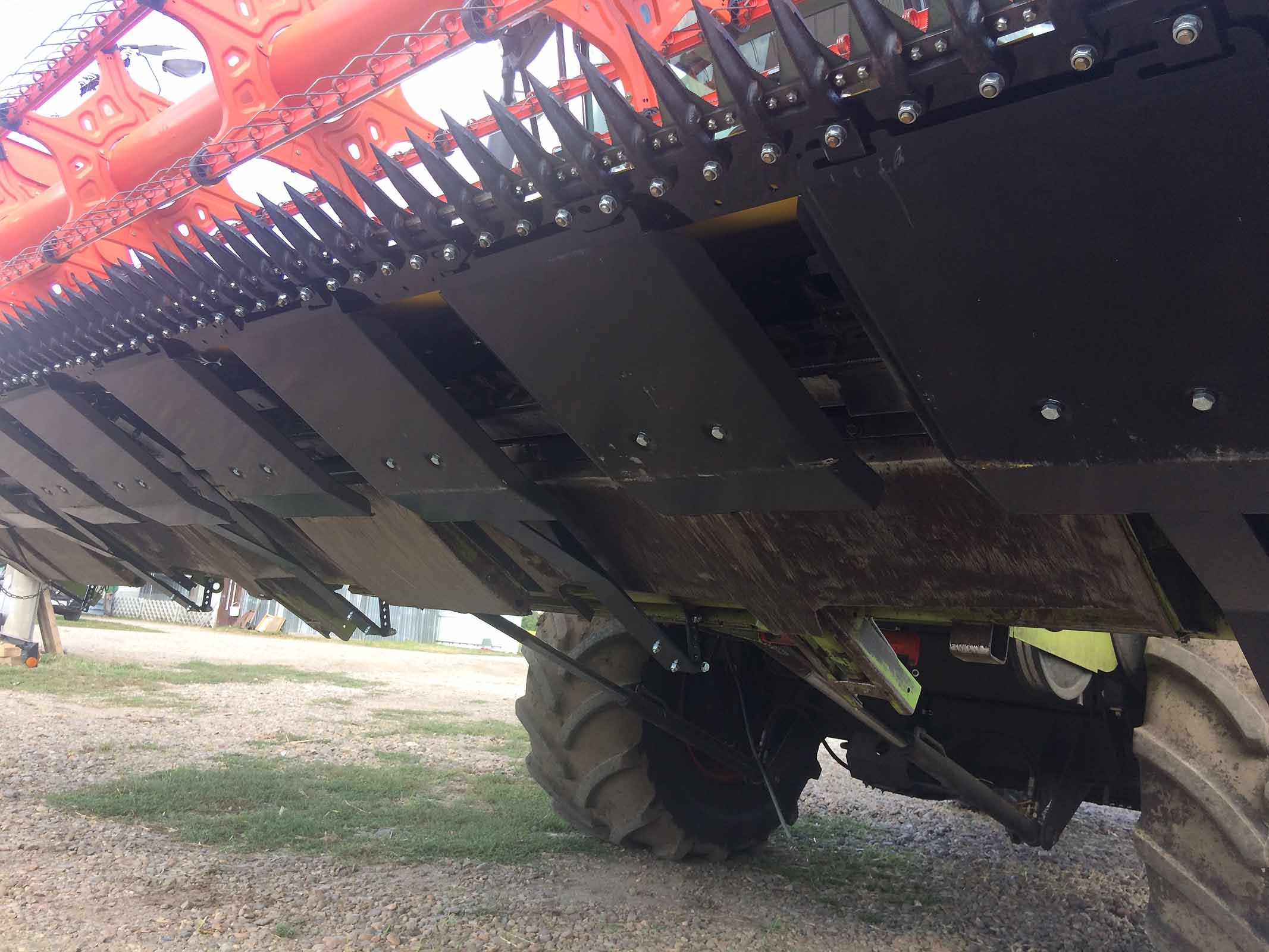

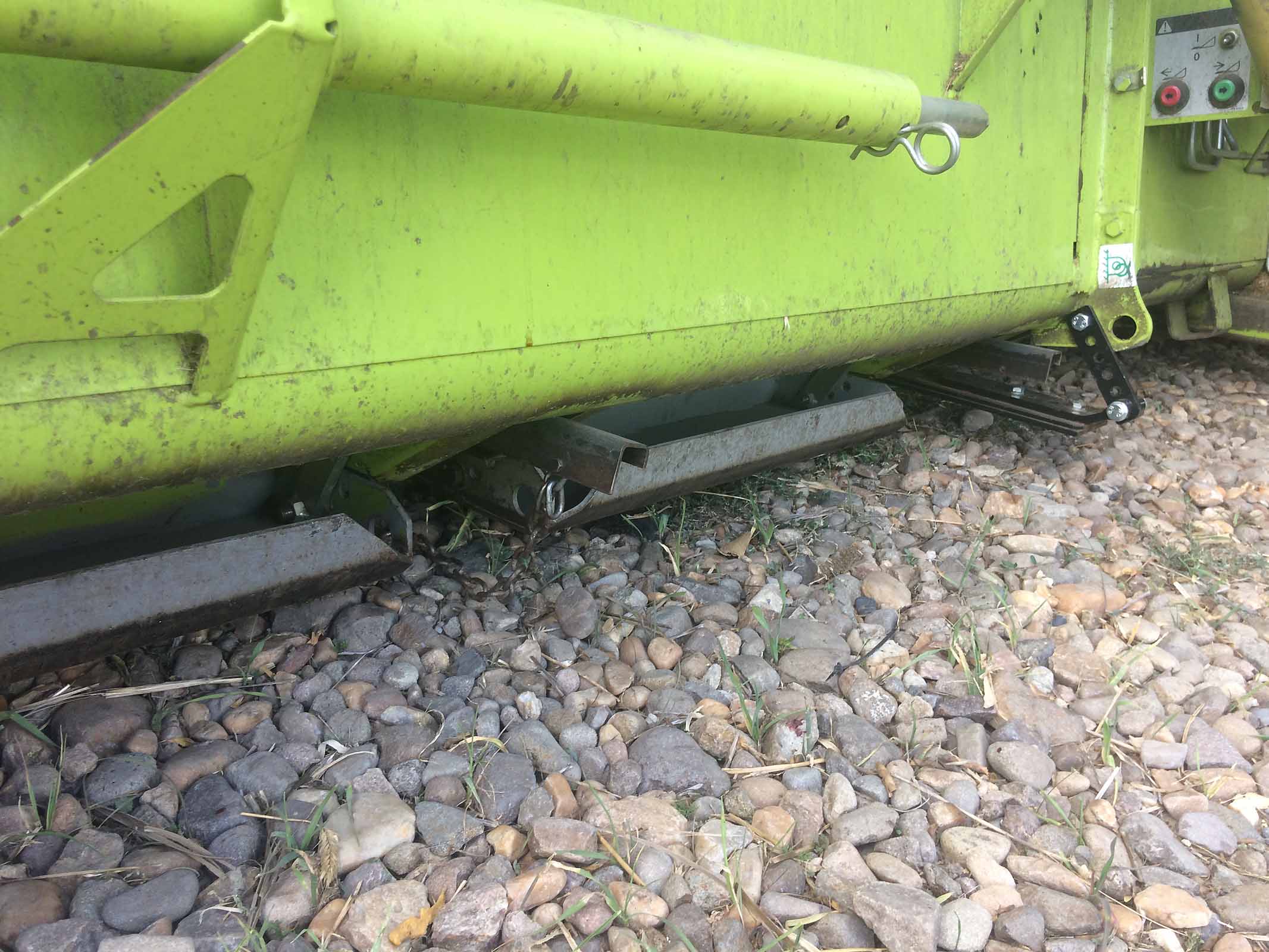

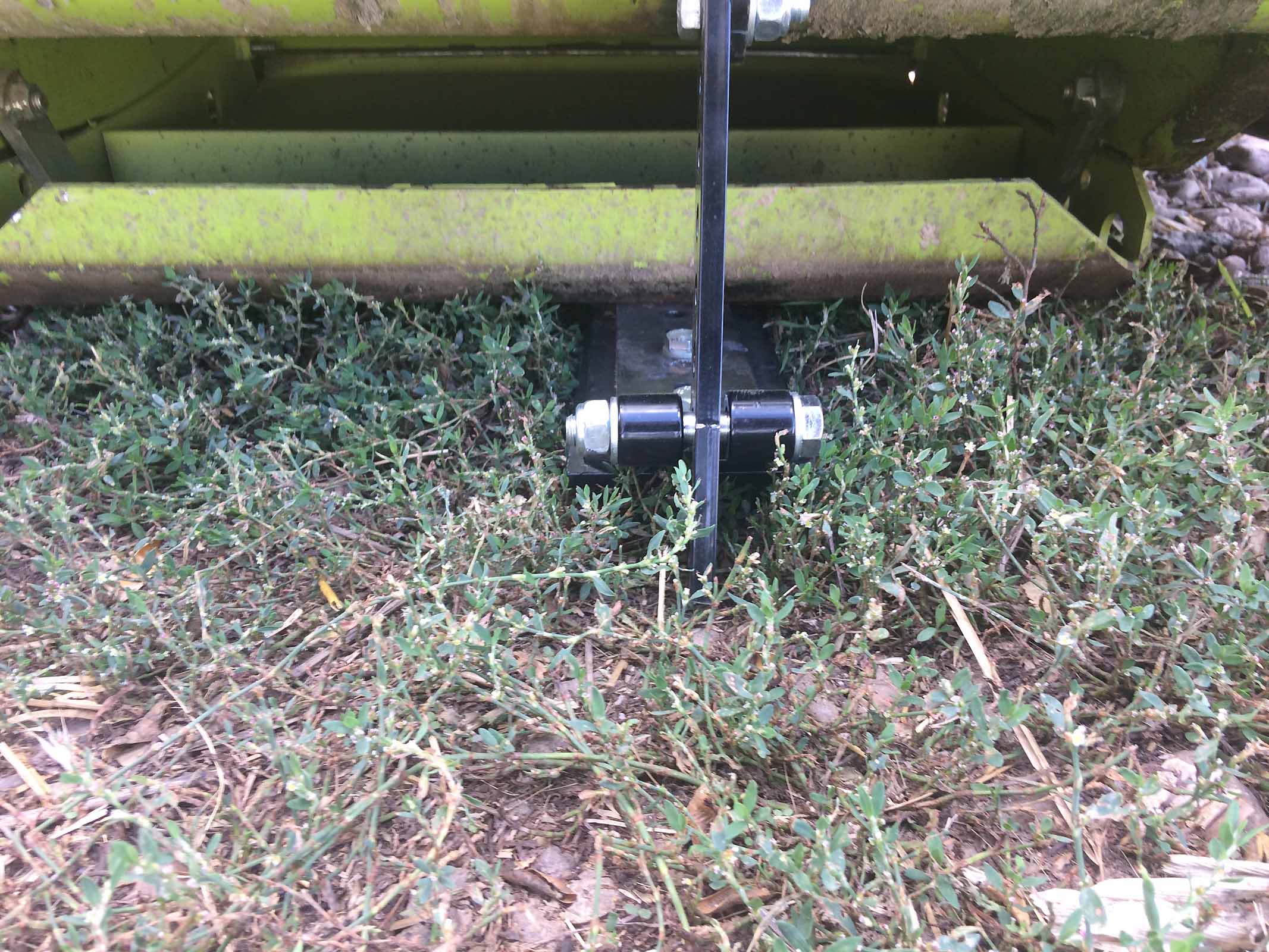

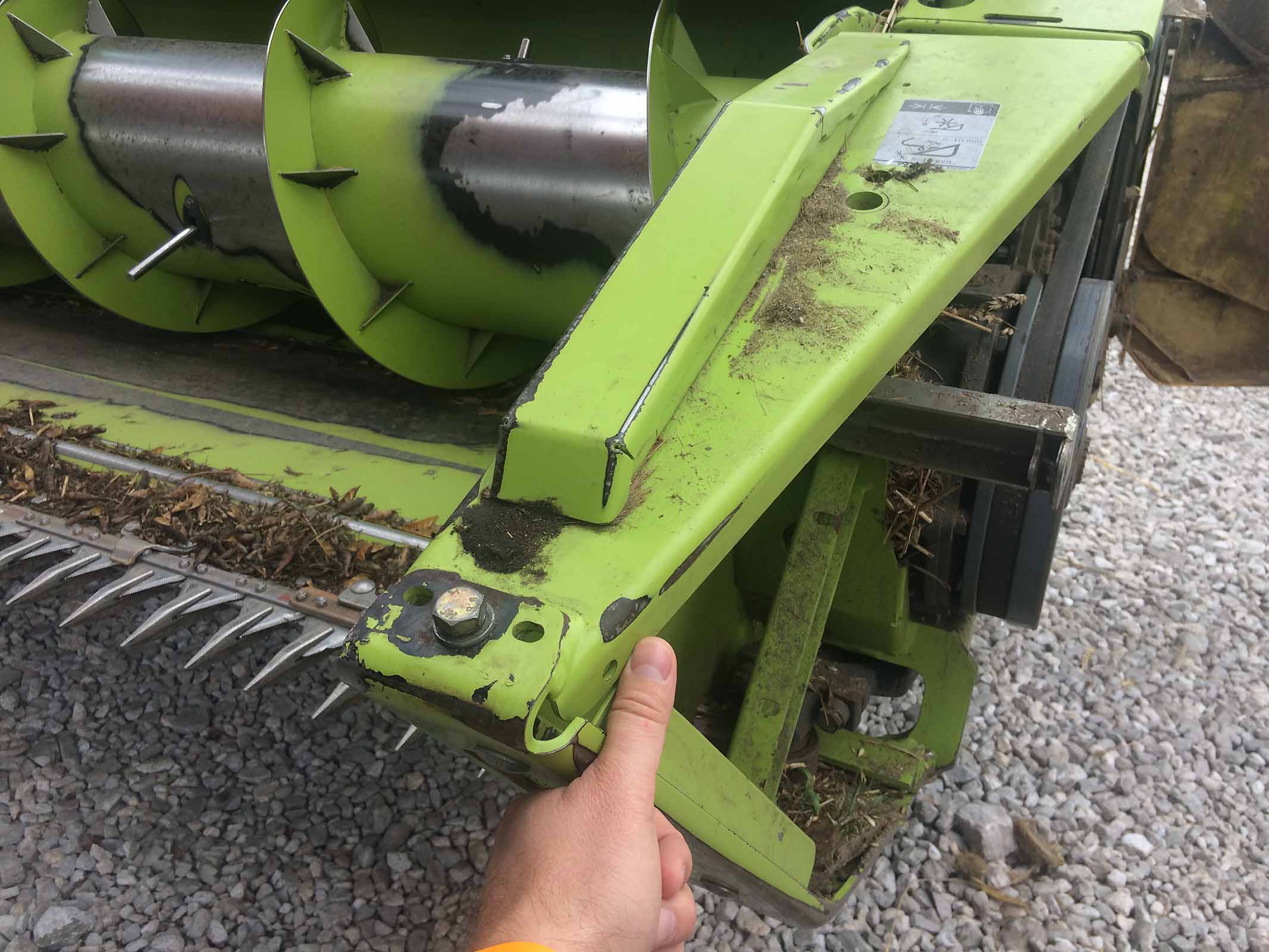

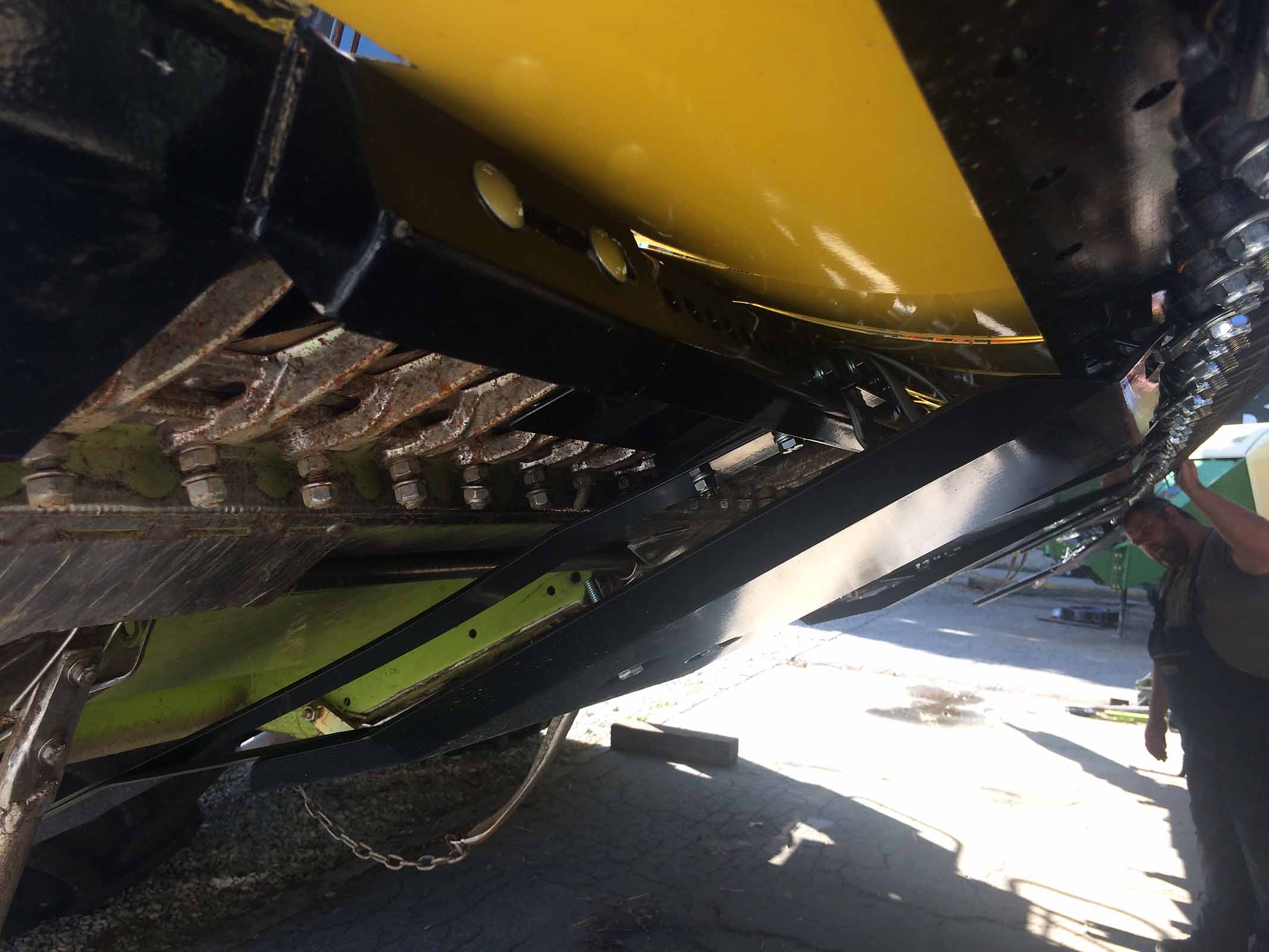

Los patines largos del módulo SojaFLEX con brazos largos debajo del chasis del cabezal.

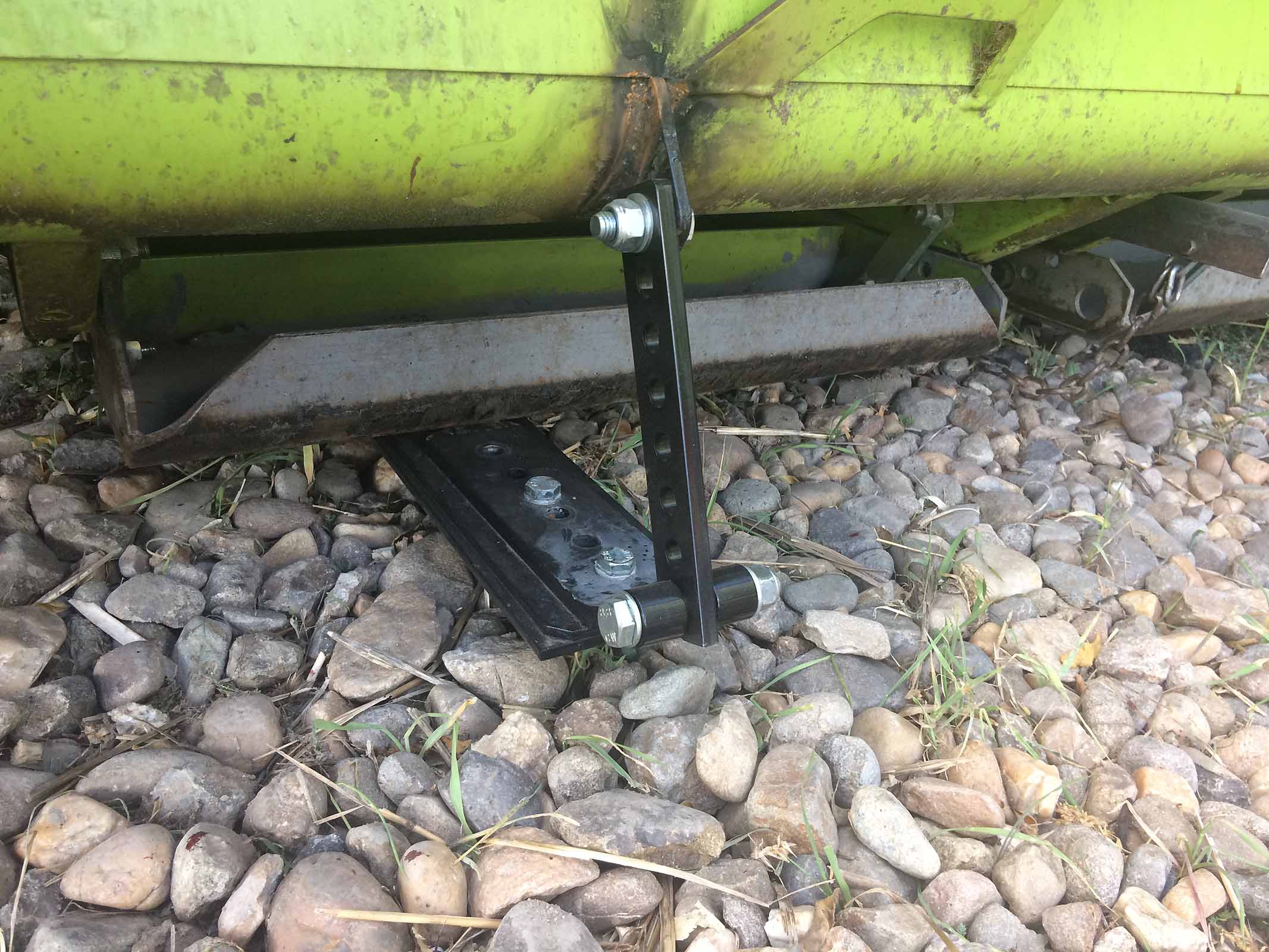

El diseño del patín en el área de la barra de corte (lado izquierdo).
Y el enganche trasero. En algunos casos pequeños ojos deben ser soldados en el chasis. Podemos ajustar el ángulo de los patines del módulo FLEX aquí.

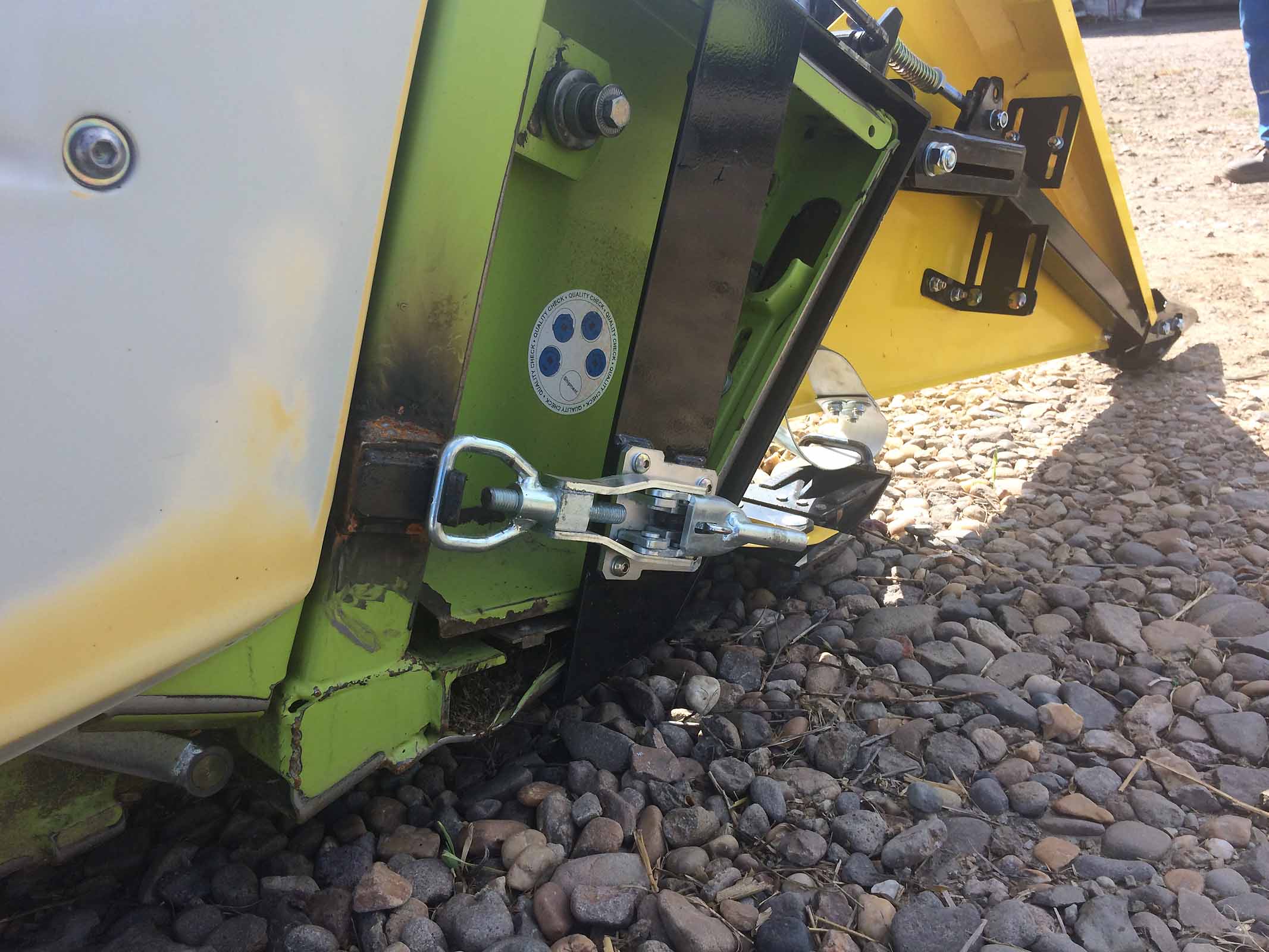

Uno de los dos acopladores rápidos en el lado derecho del chasis.

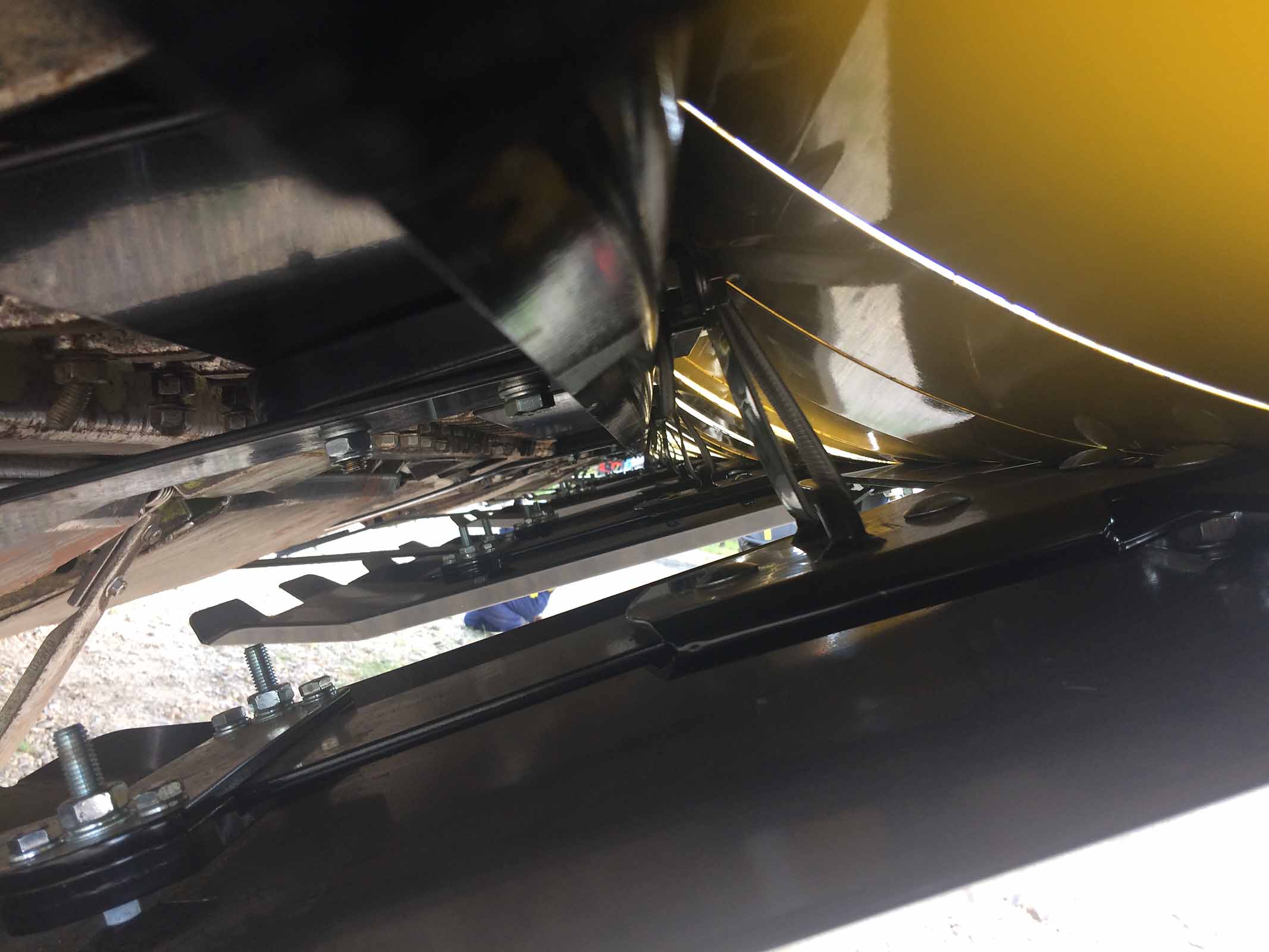

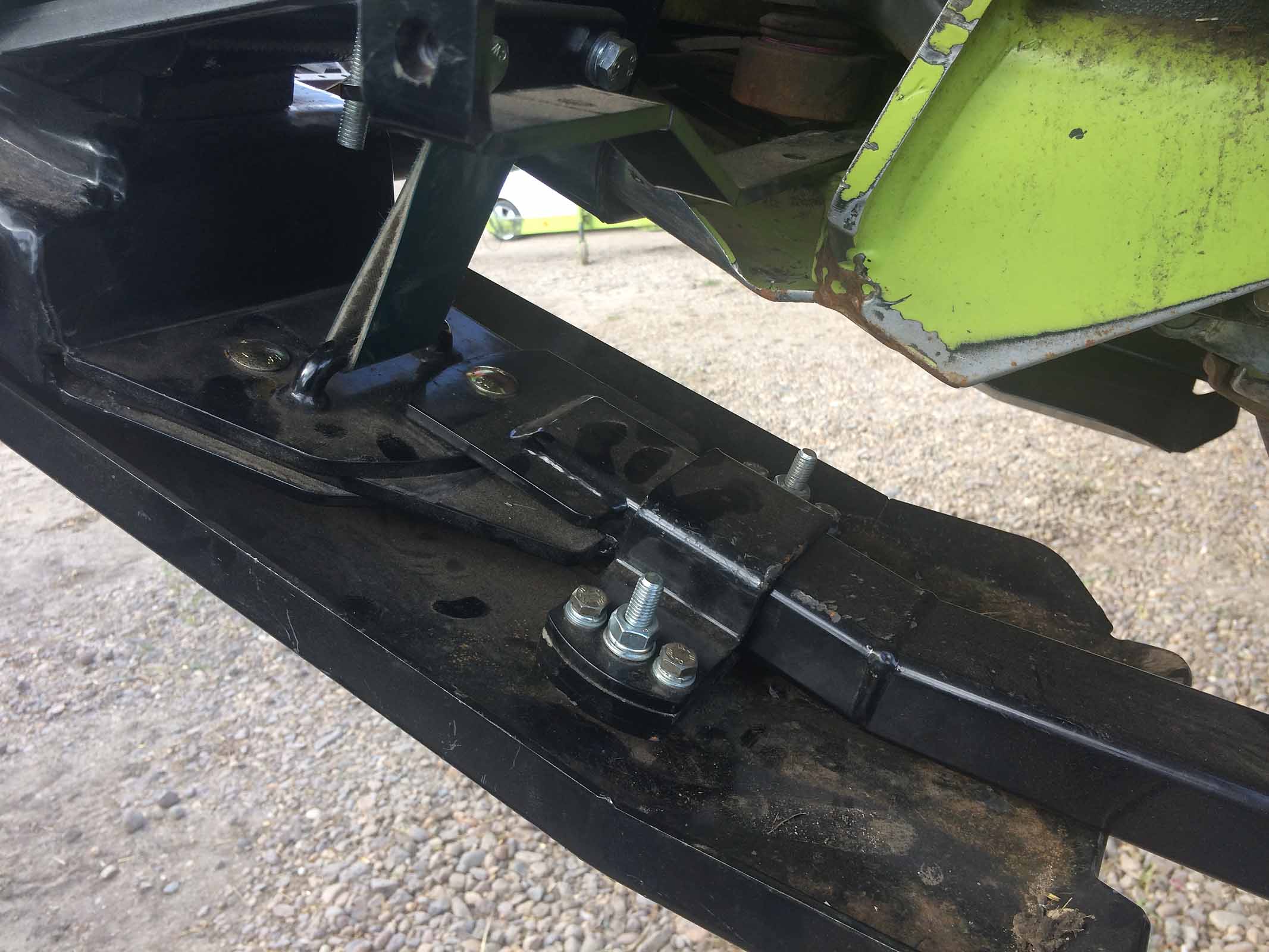

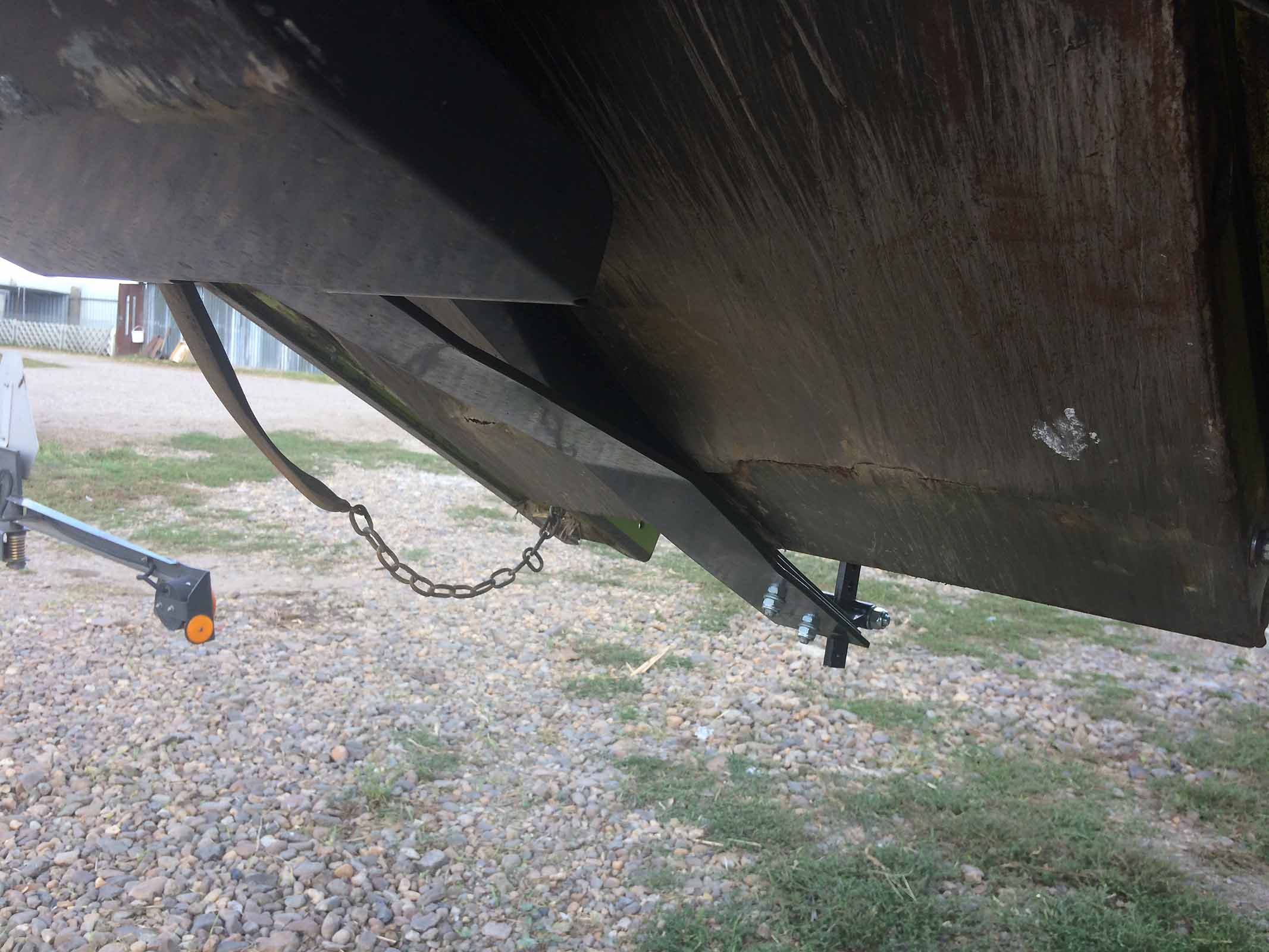

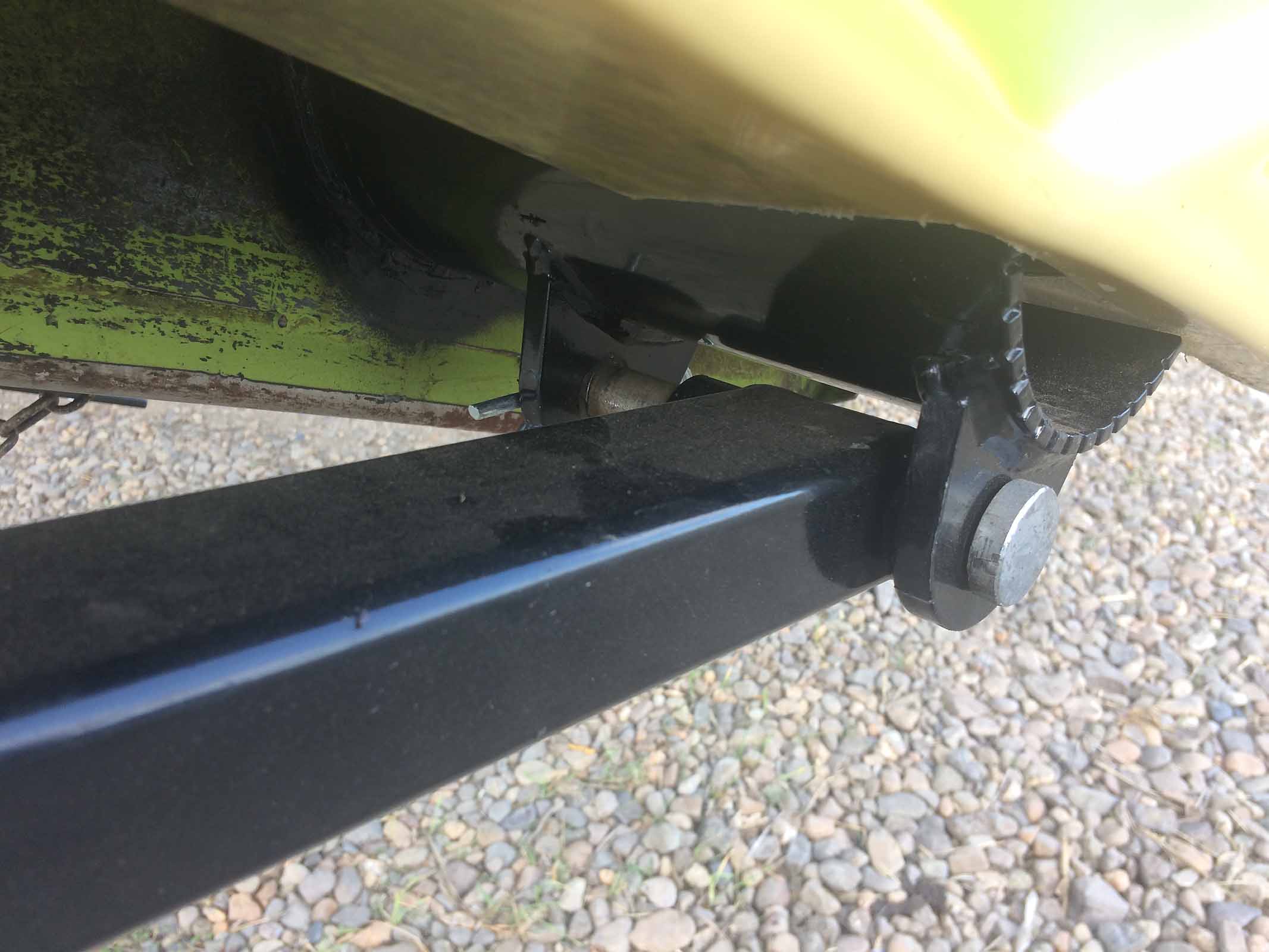

Un detalle del enganche trasero y la posición del brazo debajo de la plataforma del cabezal.
Una mirada desde el lado derecho. La barra larga del divisor no está presente en esta imagen.

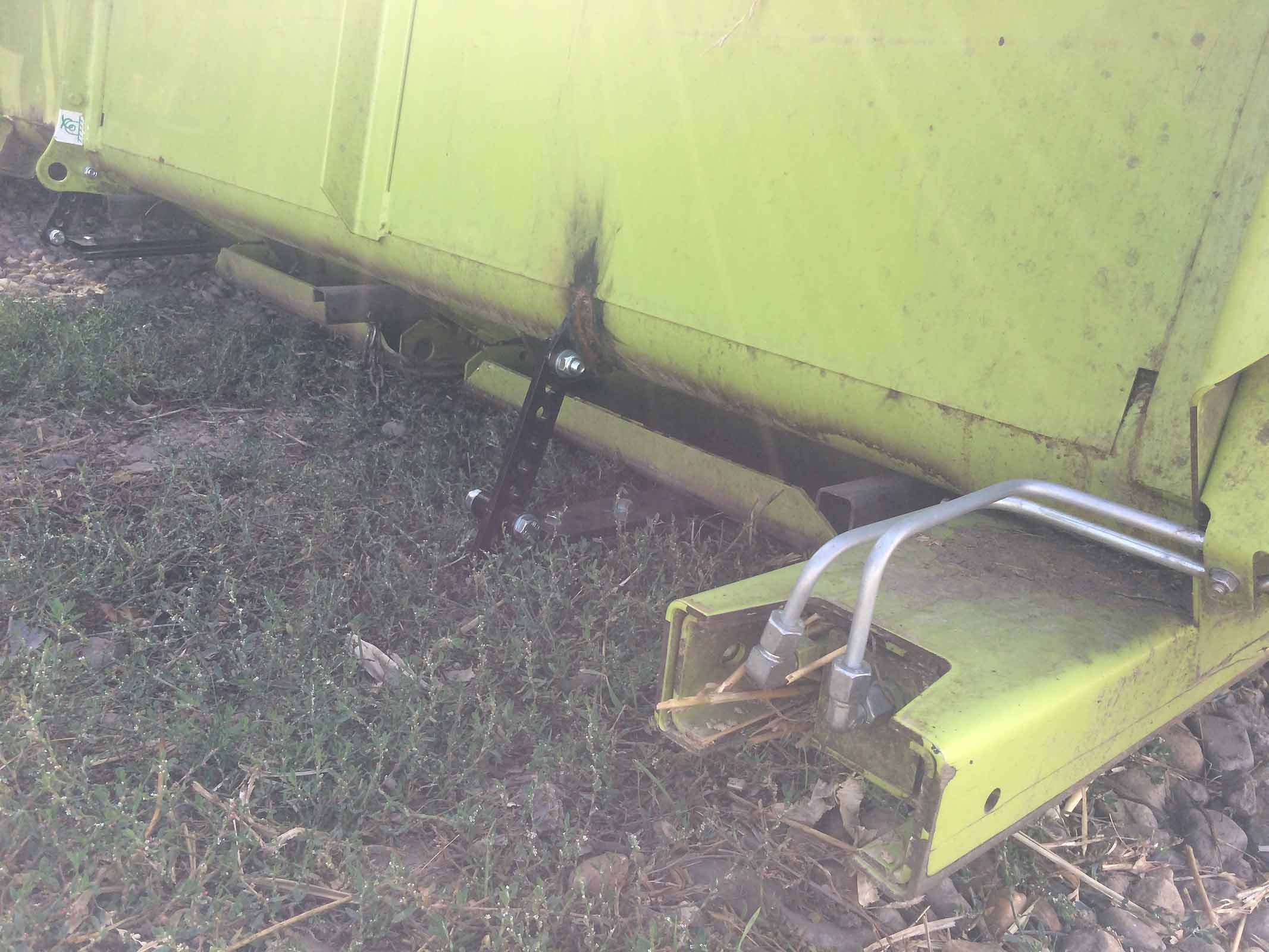

En esta imagen se puede ver dónde está la barra de corte del módulo FLEX si el cabezal se coloca en el suelo.
UNA HISTORIA NUNCA FINAL: ¿CUÁL ES LA MEJOR altura y ángulo de dos dedos ... y forma? No olvides que cuando bajas, haces un trabajo perfecto, pero costará algo de dinero por el uso de las cuchillas y los dedos dobles.

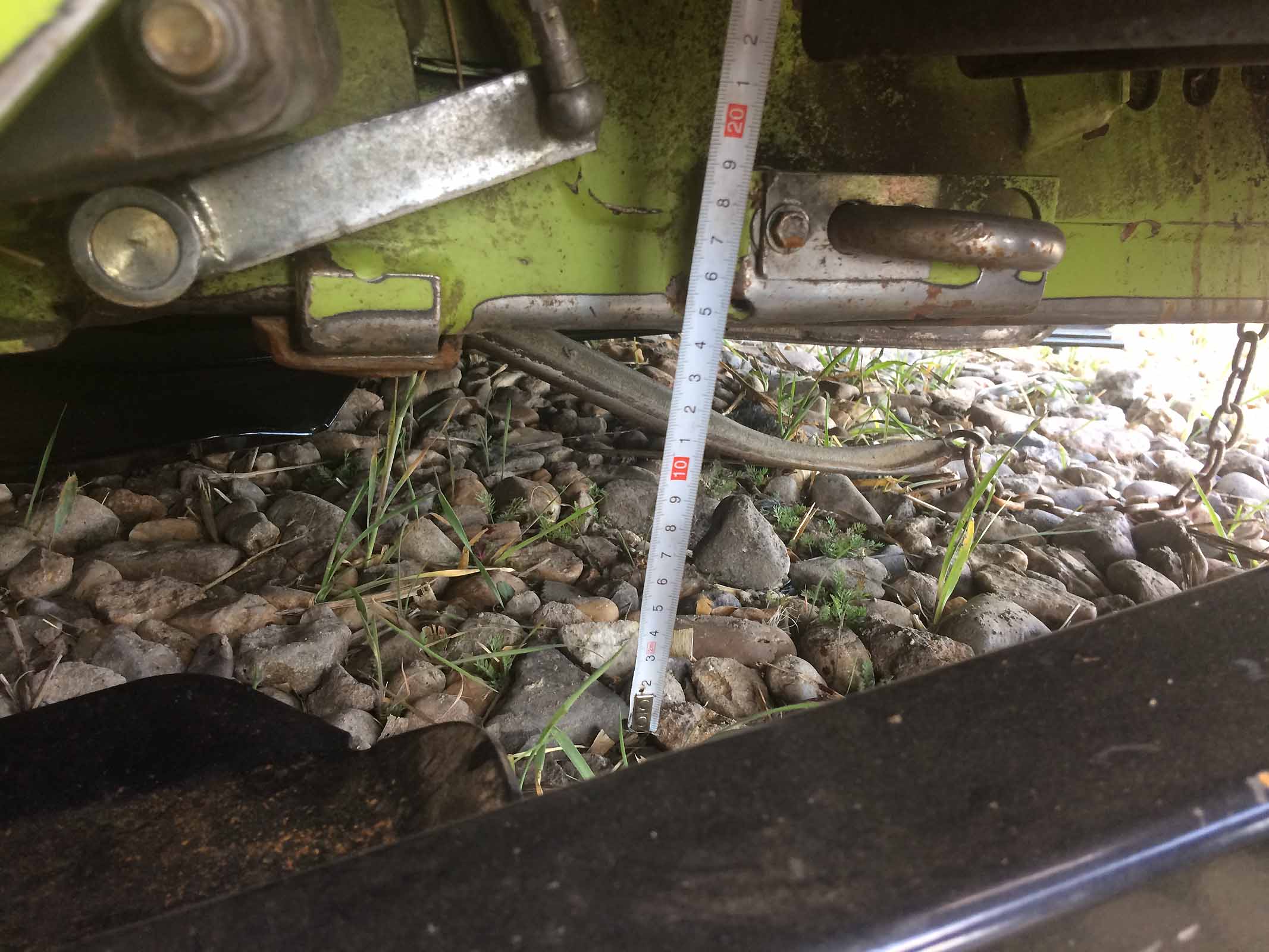

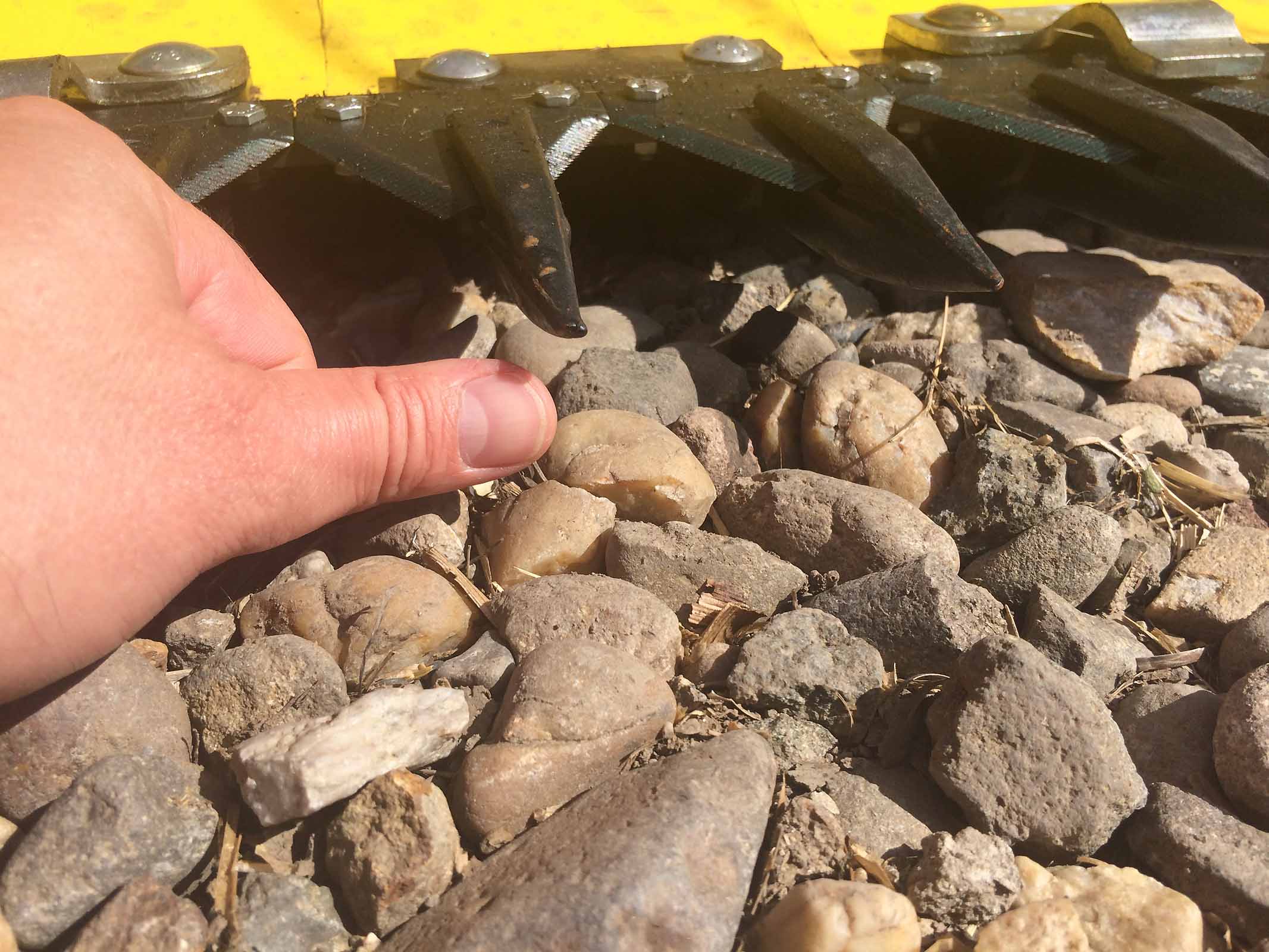

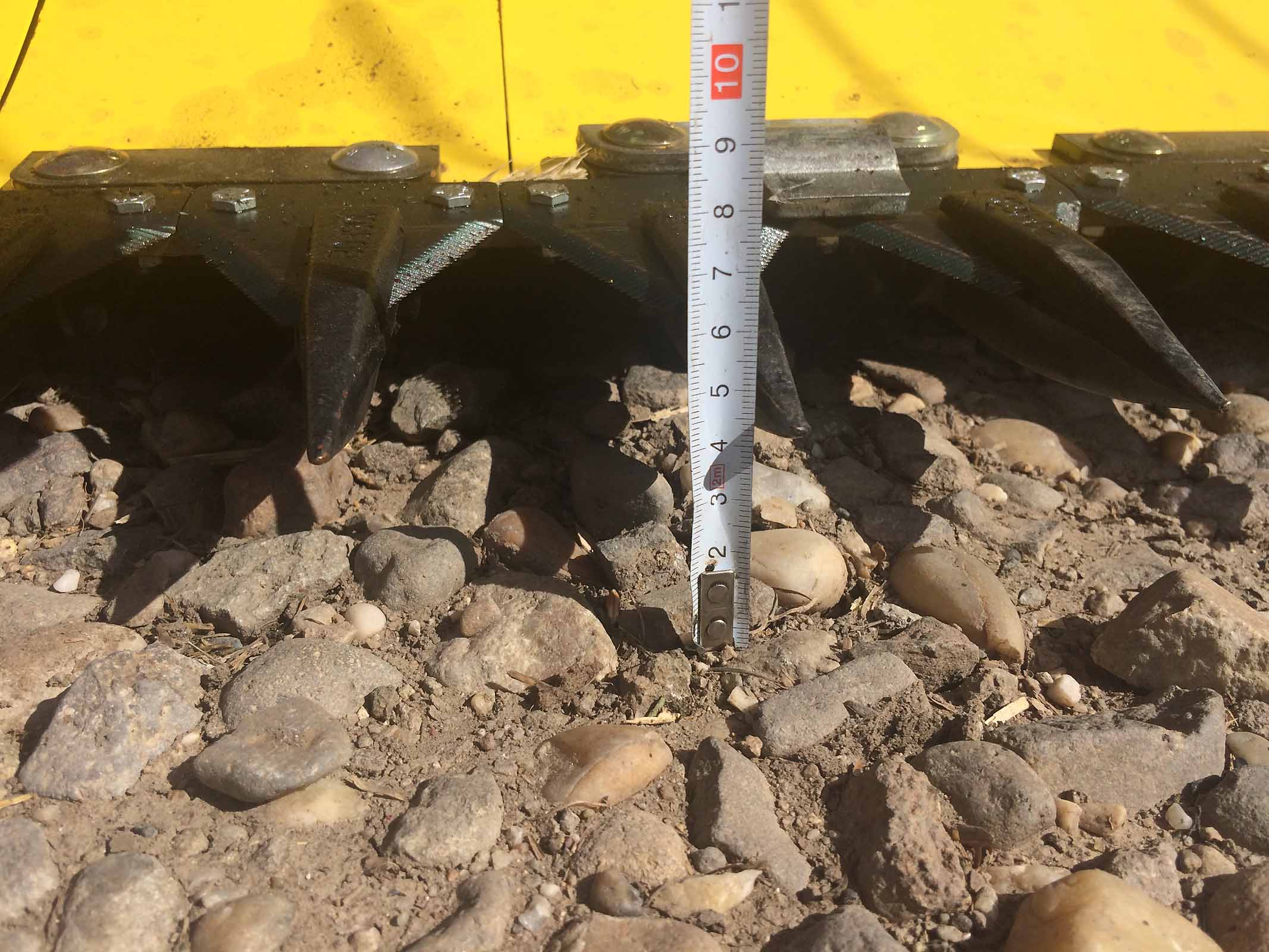

No son medidas precisas. En un suelo estándar los dedos dobles "tocan" el suelo.

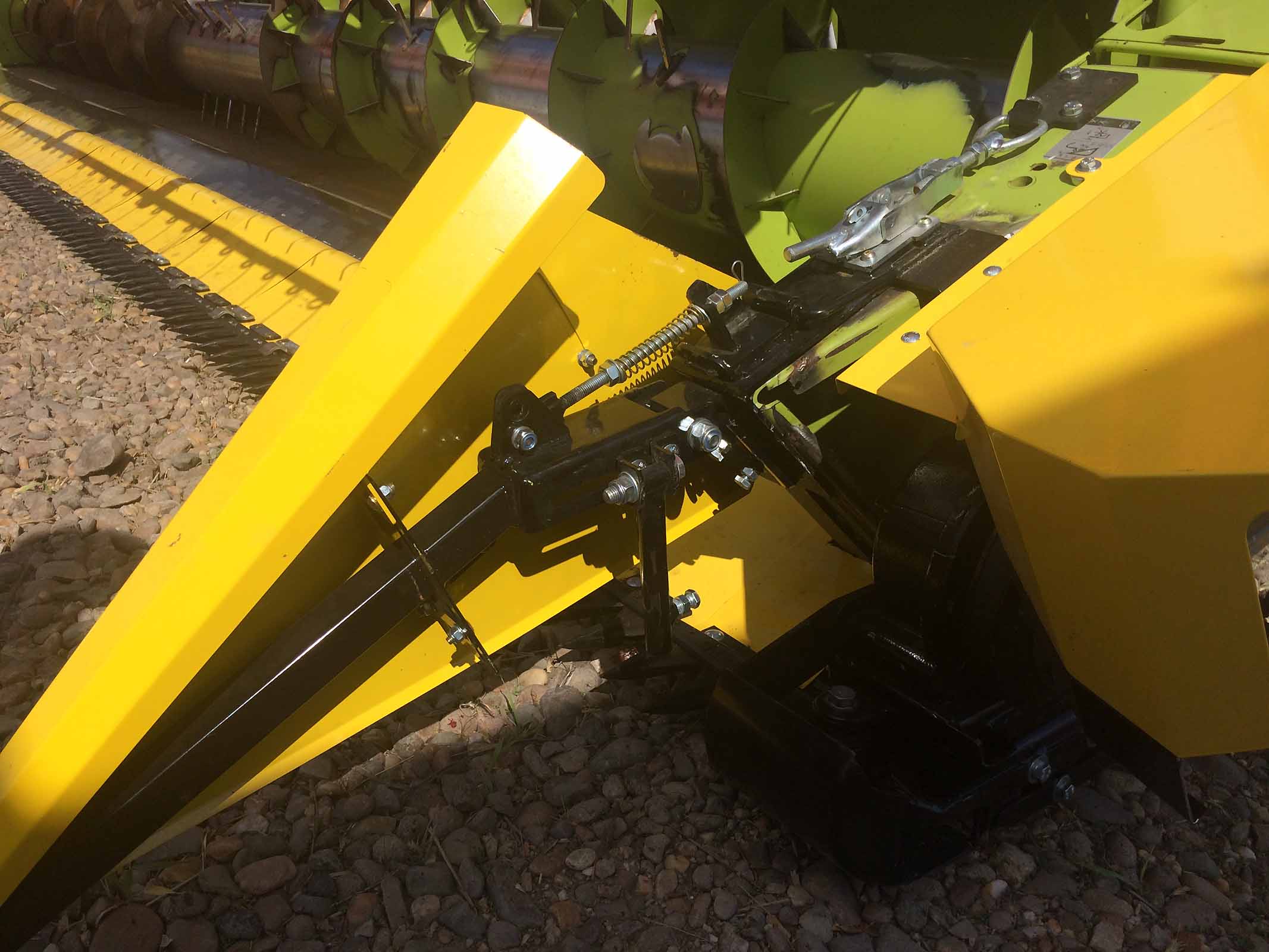

En esta imagen se puede ver el acoplador rápido superior, la posición del divisor largo y la protección de la caja de trasmisión.

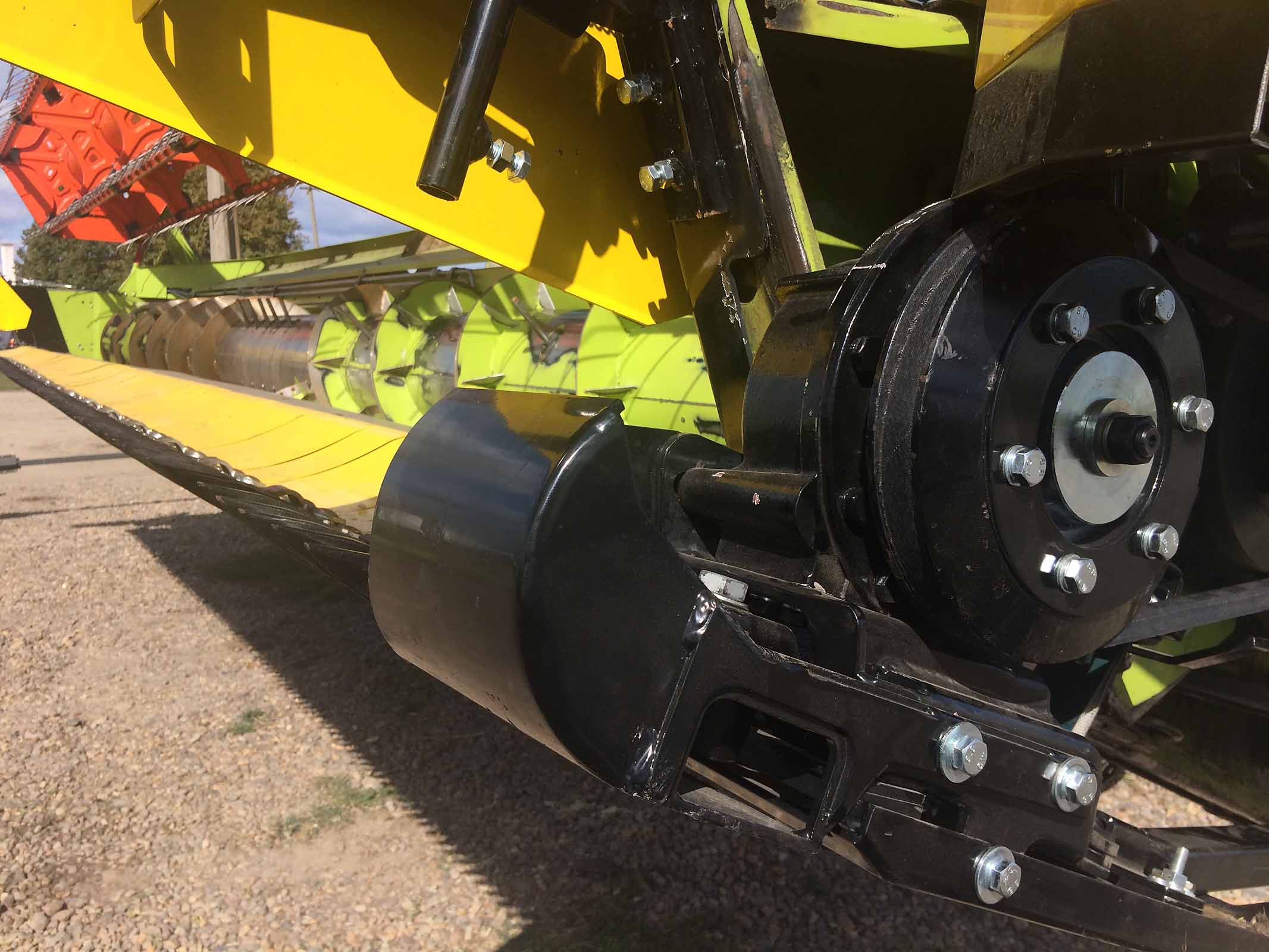

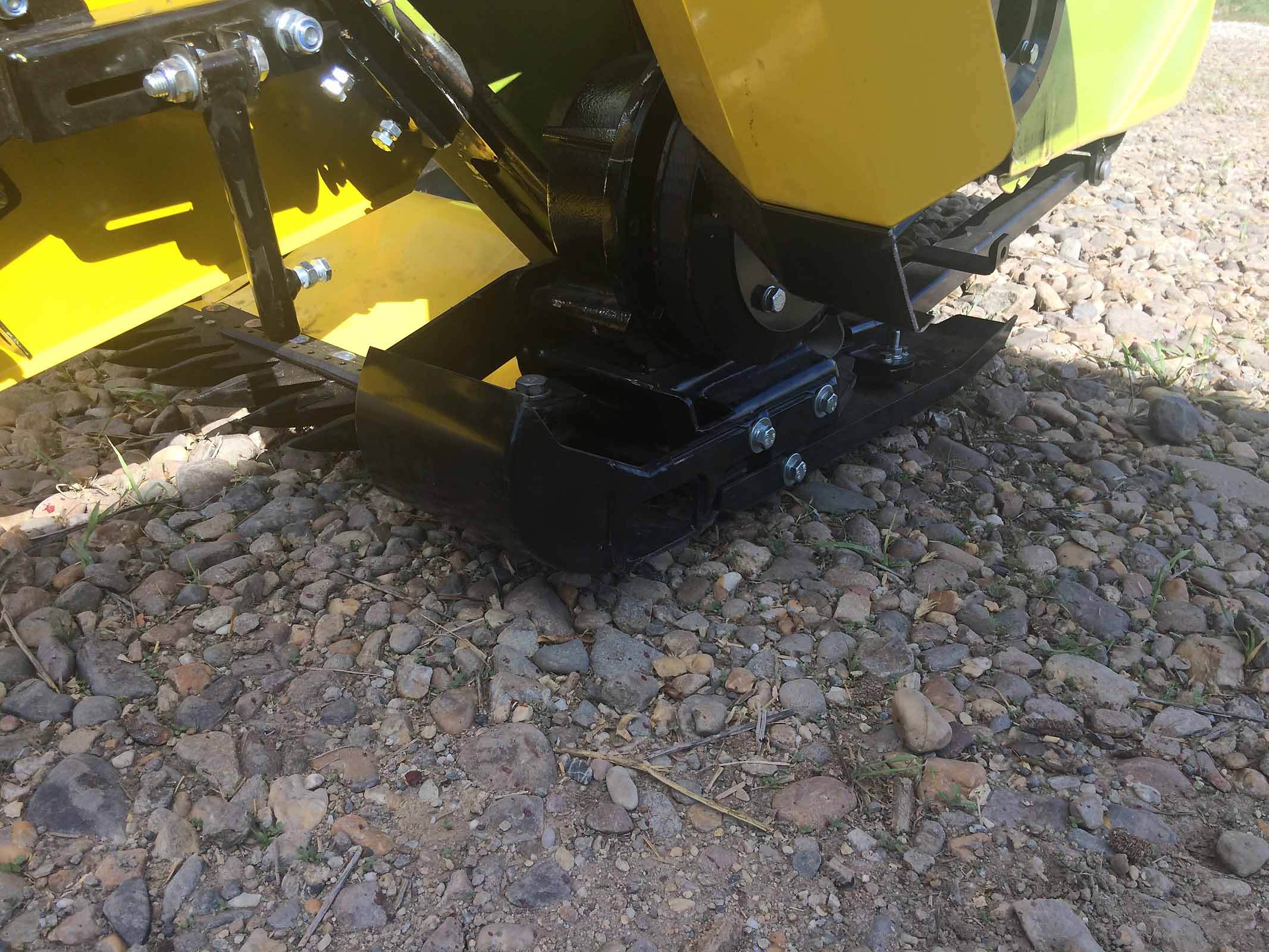

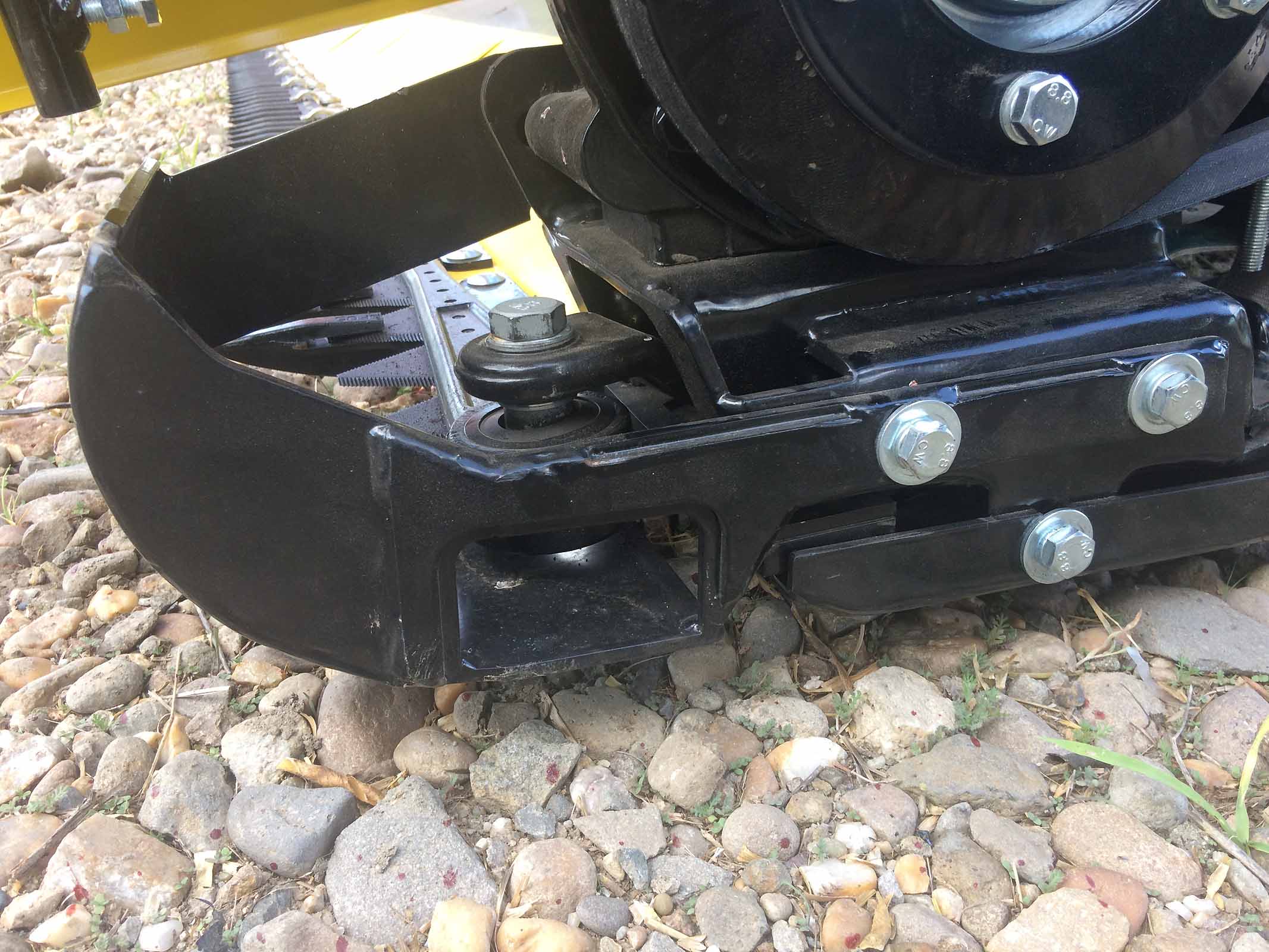

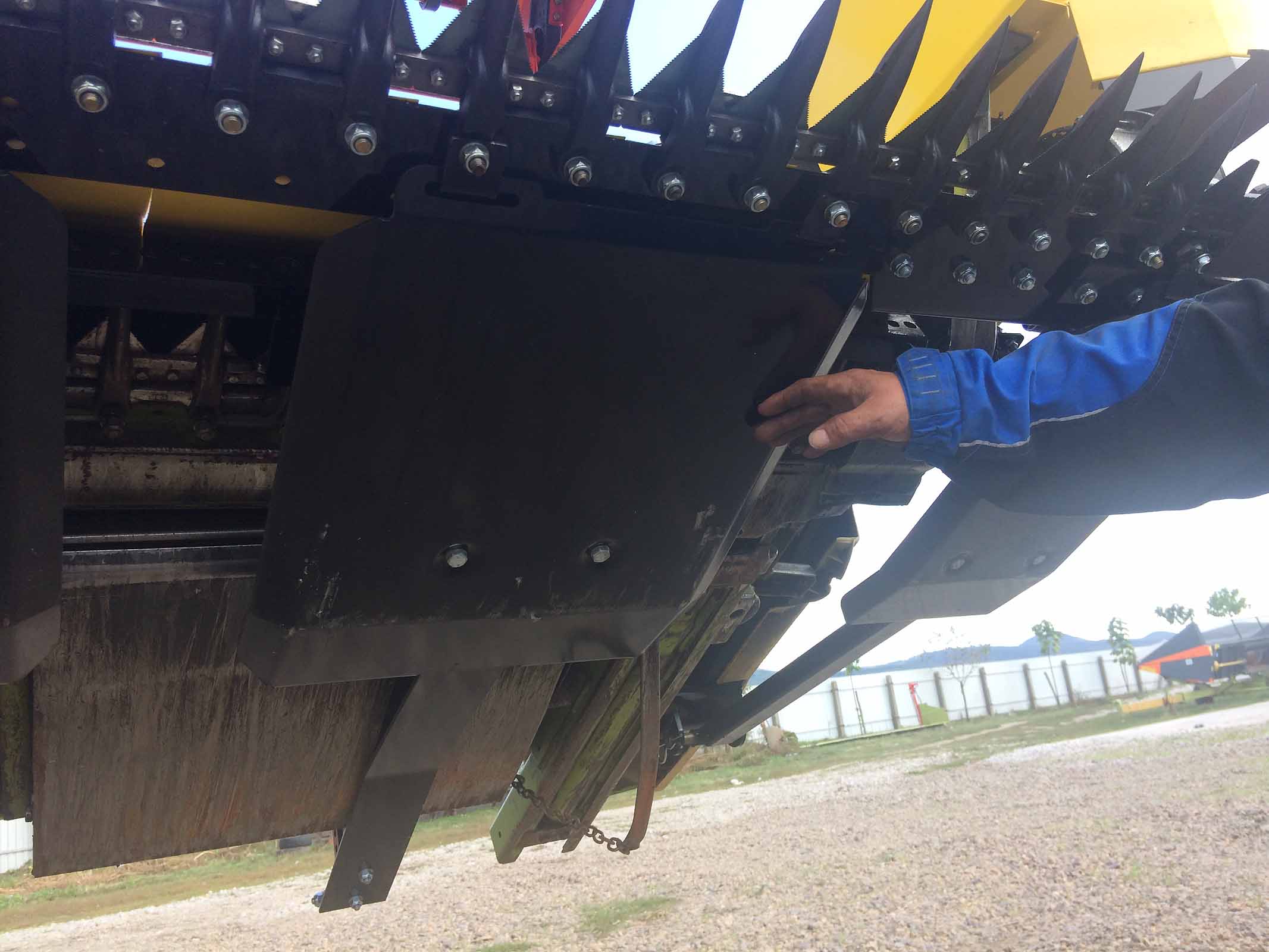

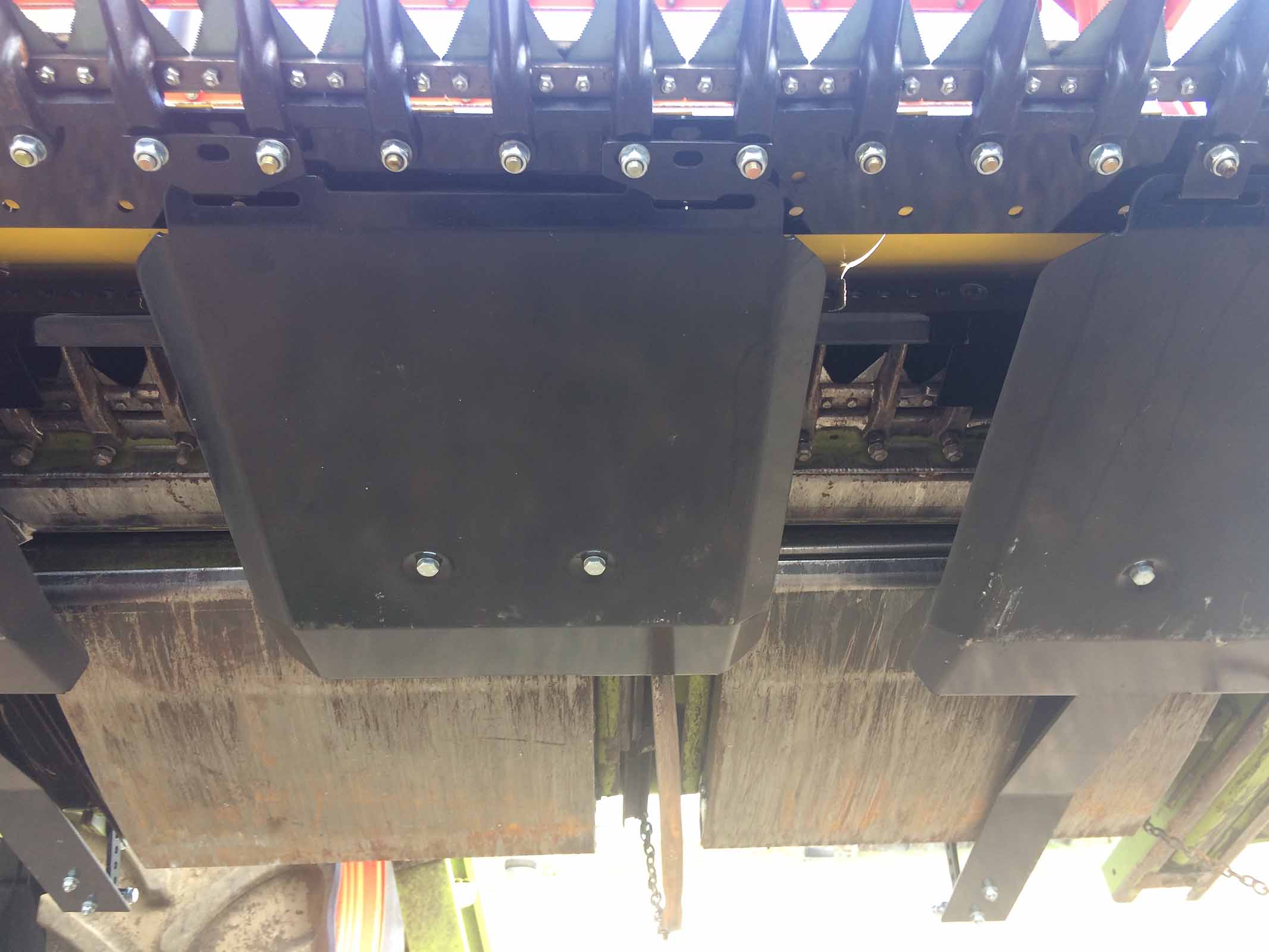

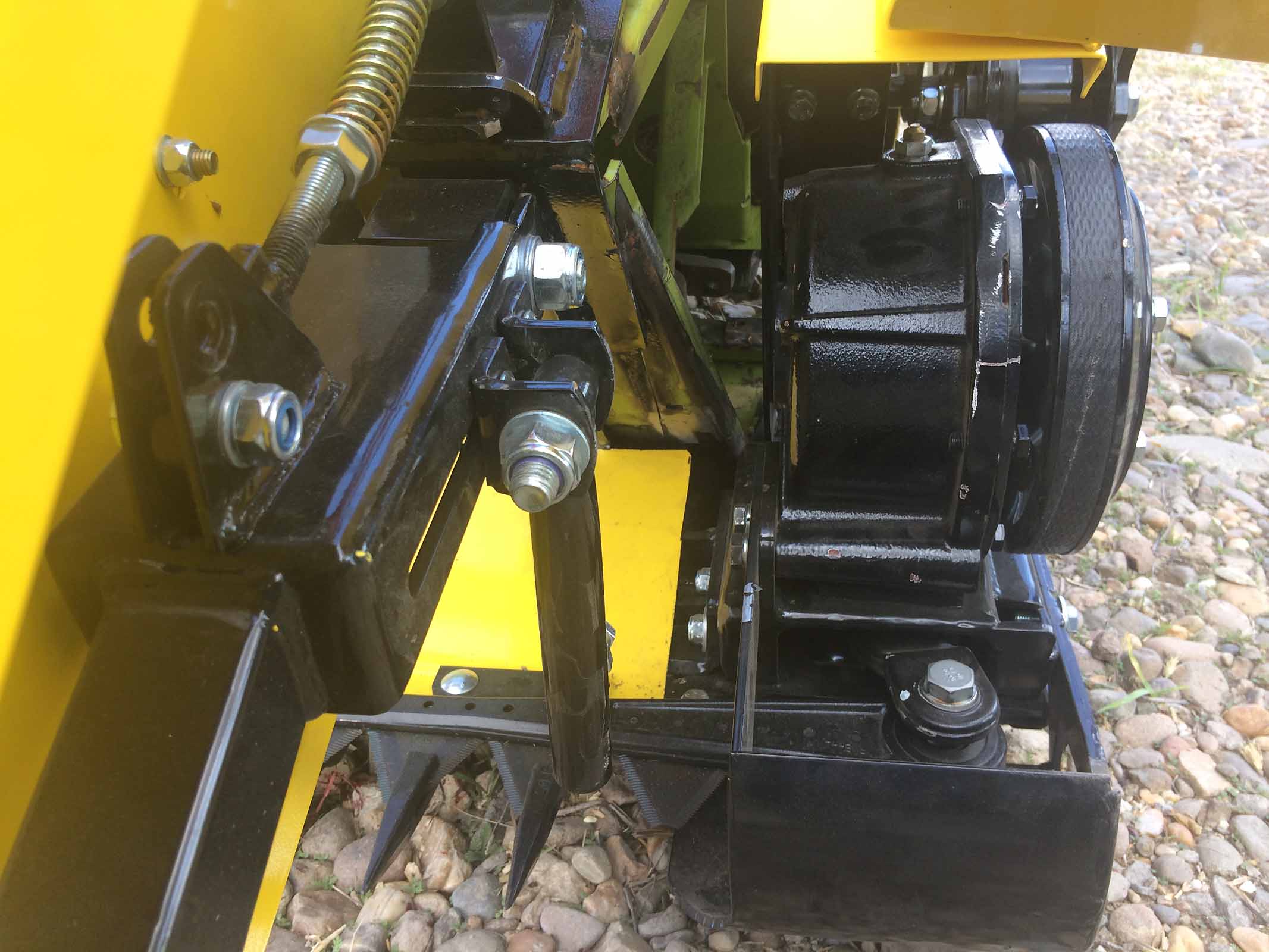

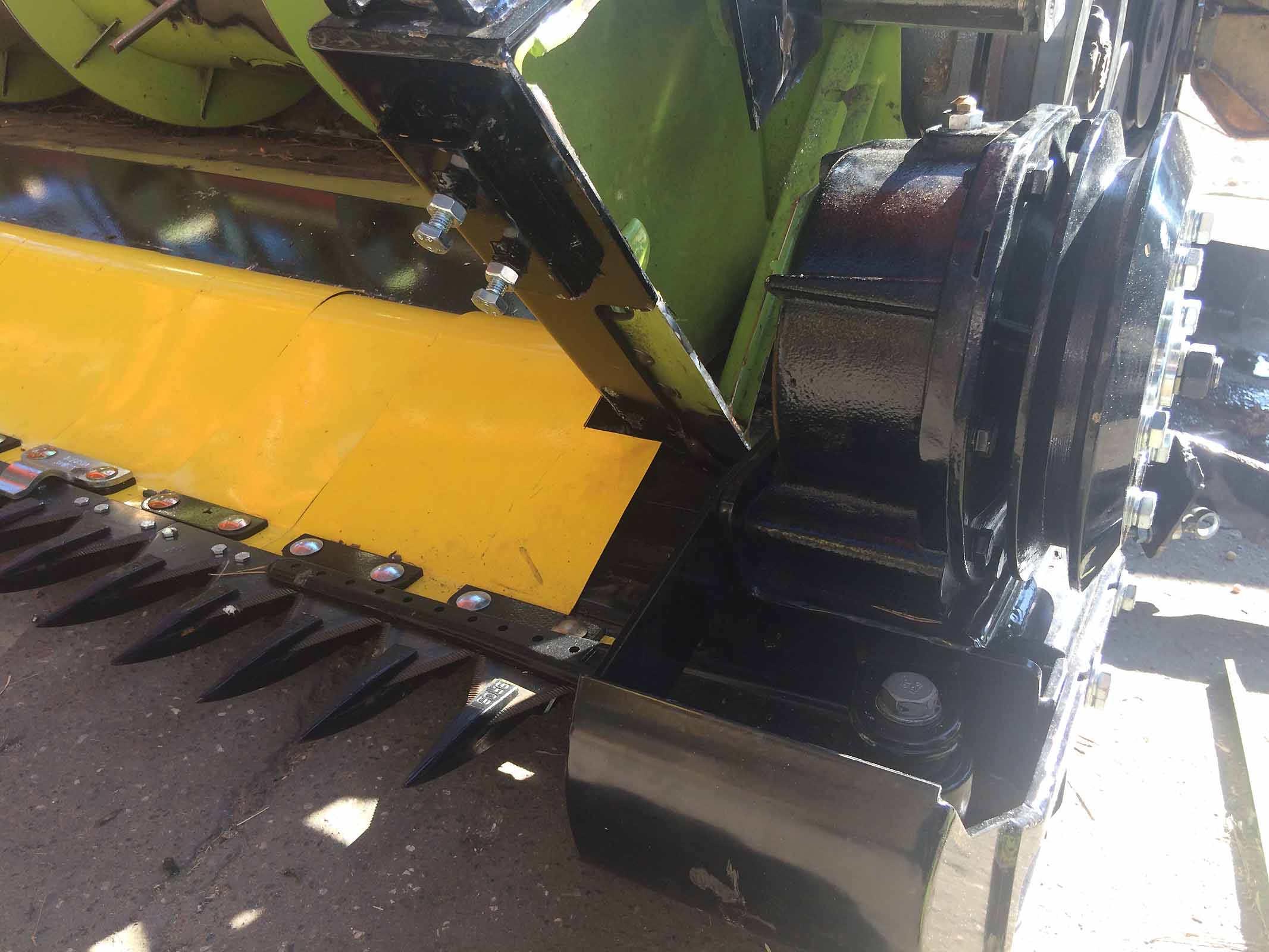

El patín debajo de la caja de trasmisión. La parte delantera protege la cabeza y la palanca de las cuchillas y con un perno es posible quitarlo. Si se trabaja en un suelo suave y húmedo sin piedras esta protección se puede sacar y disminuir el peso de esta parte. El efecto de limpieza será excelente.

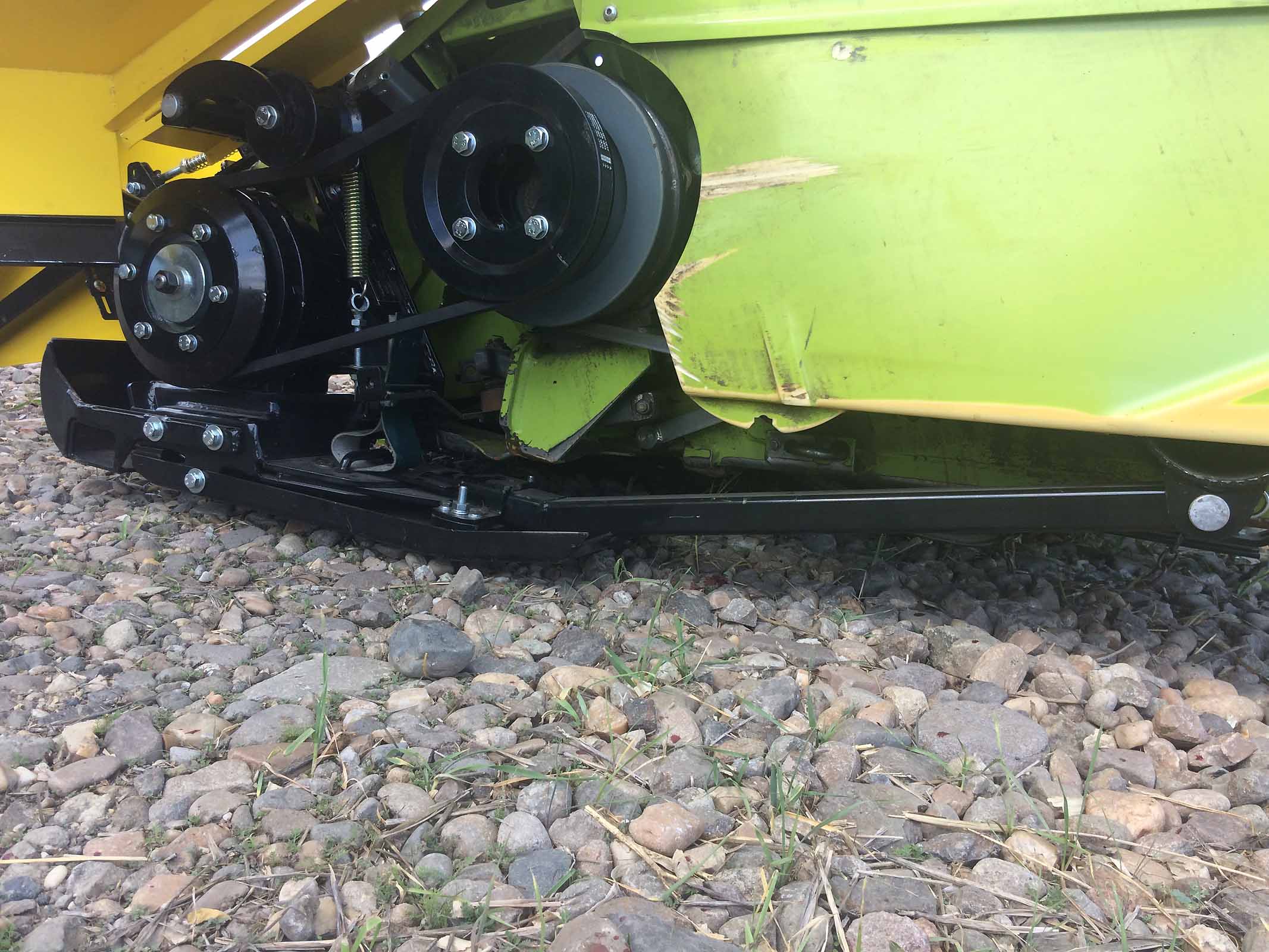

En esta imagen se puede ver la posición del módulo BISO SojaFLEX frente al cabezal de la cosechadora CLAAS, incluidas las poleas y la correa. Gracias al peso, este módulo tiene un brazo más fuerte que los demás.

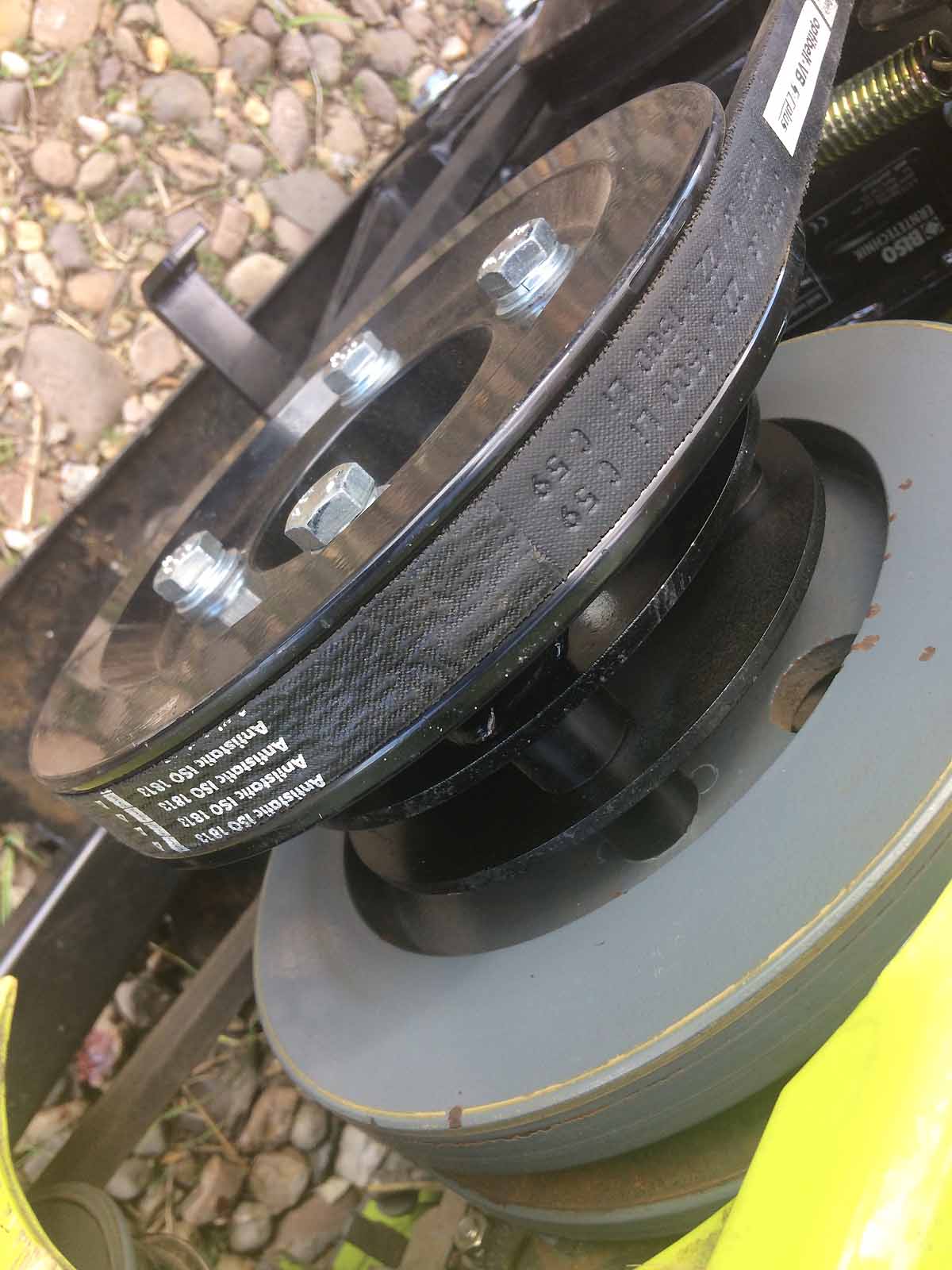

En 2019, hemos cambiado el diseño de esta polea.
La misma polea instalada en la original.
El enganche trasero en detalle.
Y otro.
Para el SojaFLEX, utilizamos la caja de trasmisión de cuchillas BISO estándar con seis pernos por debajo.
La posición del tensor de la correa ha cambiado un poco para la temporada 2020.

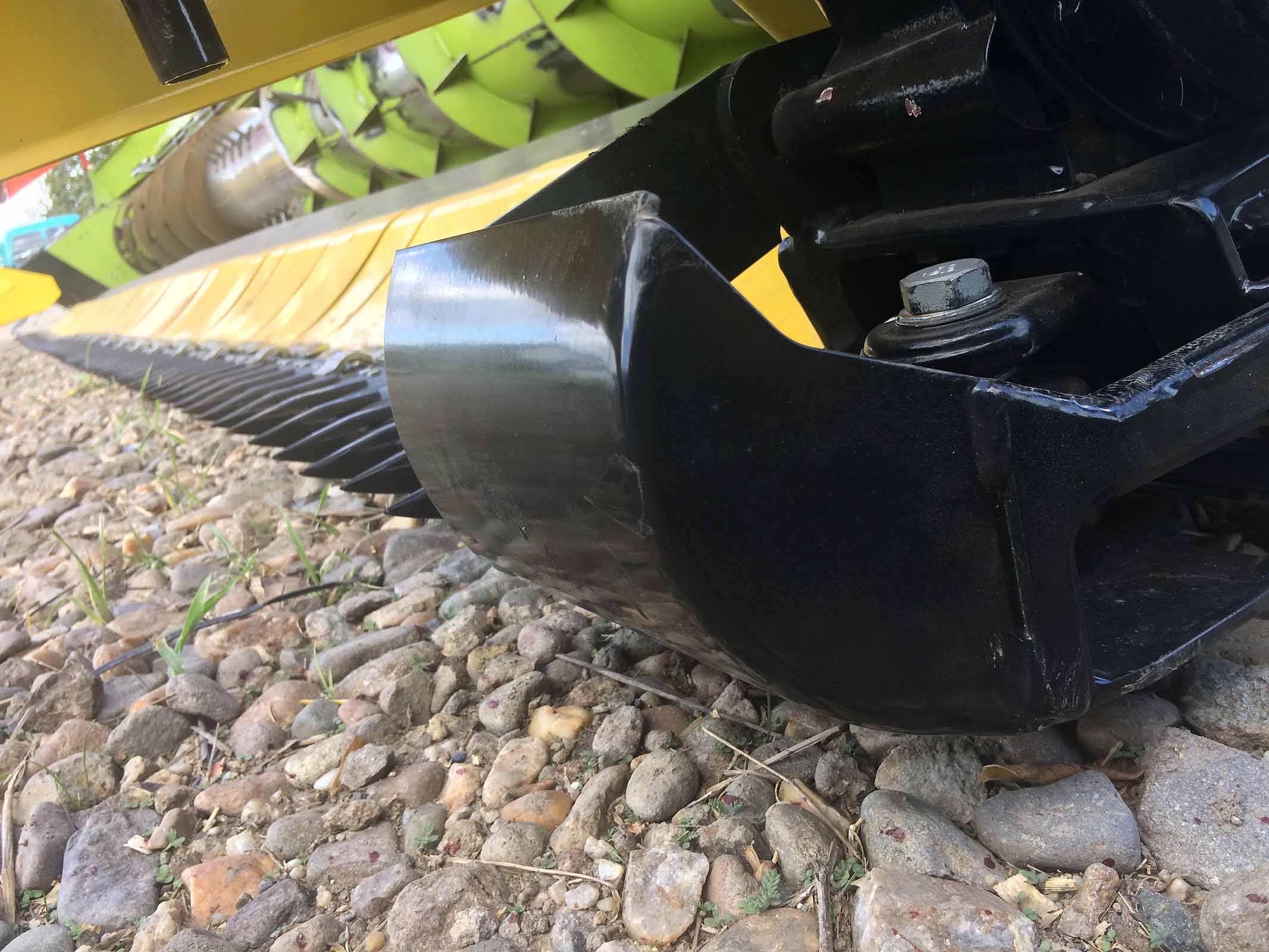

En comparación con los cabezales convencionales la protección de la trasmisión de las cuchillas y la palanca es mucho más robusta y funciona como parte del patín. Para la temporada 2020, hemos actualizado la forma del patín para que la parte delantera sea diferente (más larga).

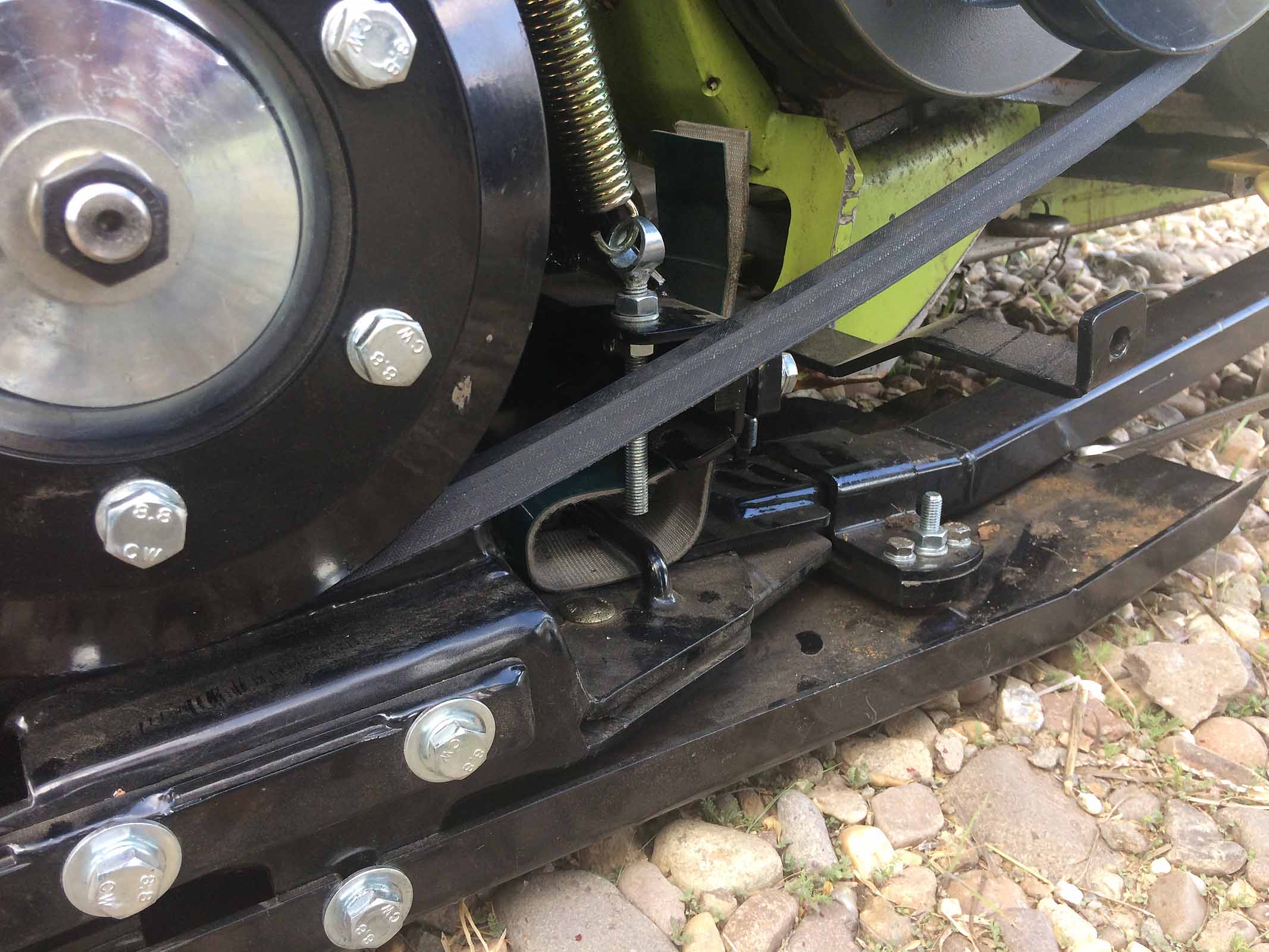

Aquí se muestra el resorte del tensor de la correa, detrás está la correa como un limitador de elevación máxima.
Y el kit completo en el cabezal. En 2020, la posición del tensor de la correa, el mecanismo del sistema de suspensión del divisor largo y la forma del zapato protector serán diferentes.

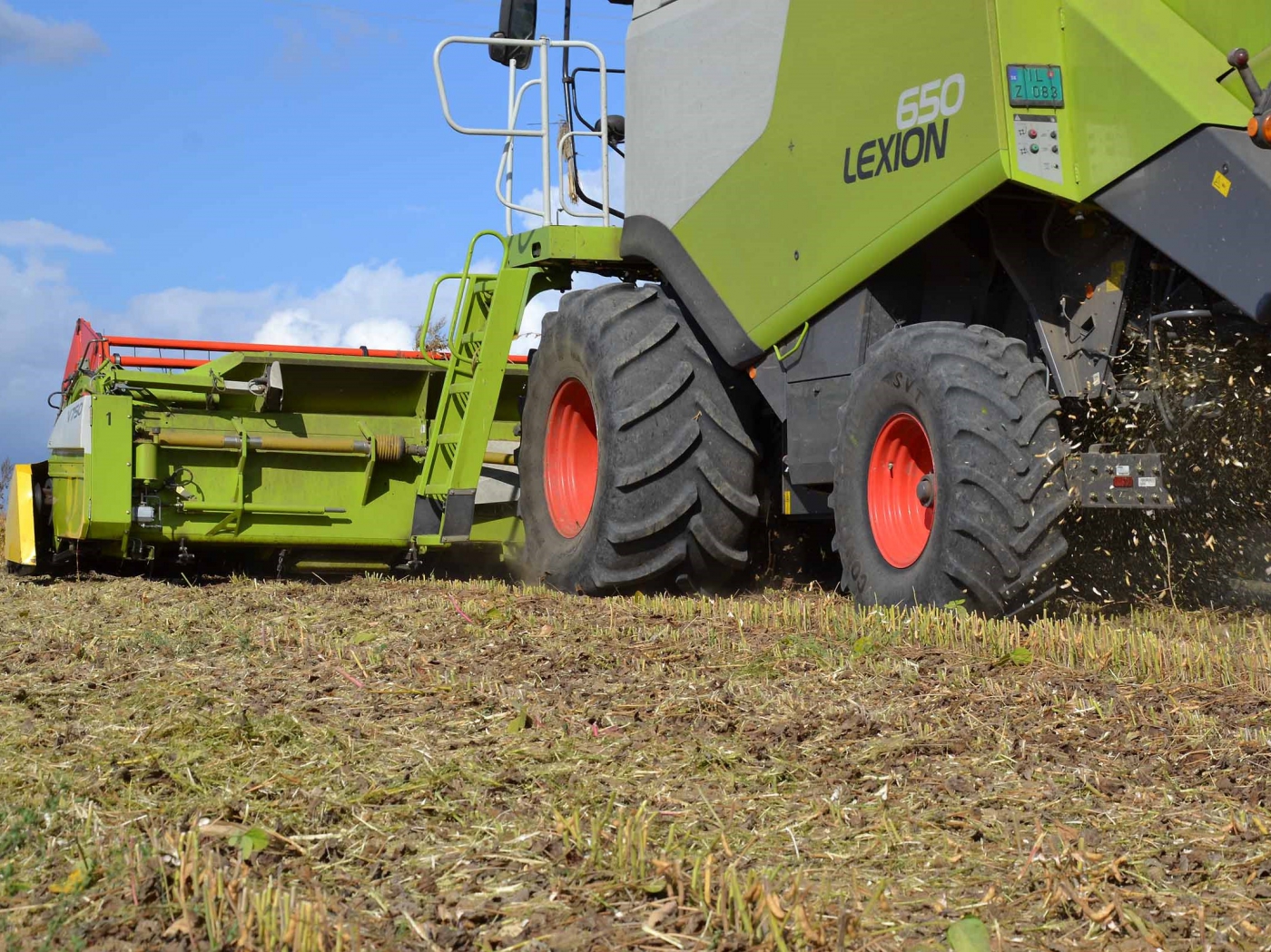

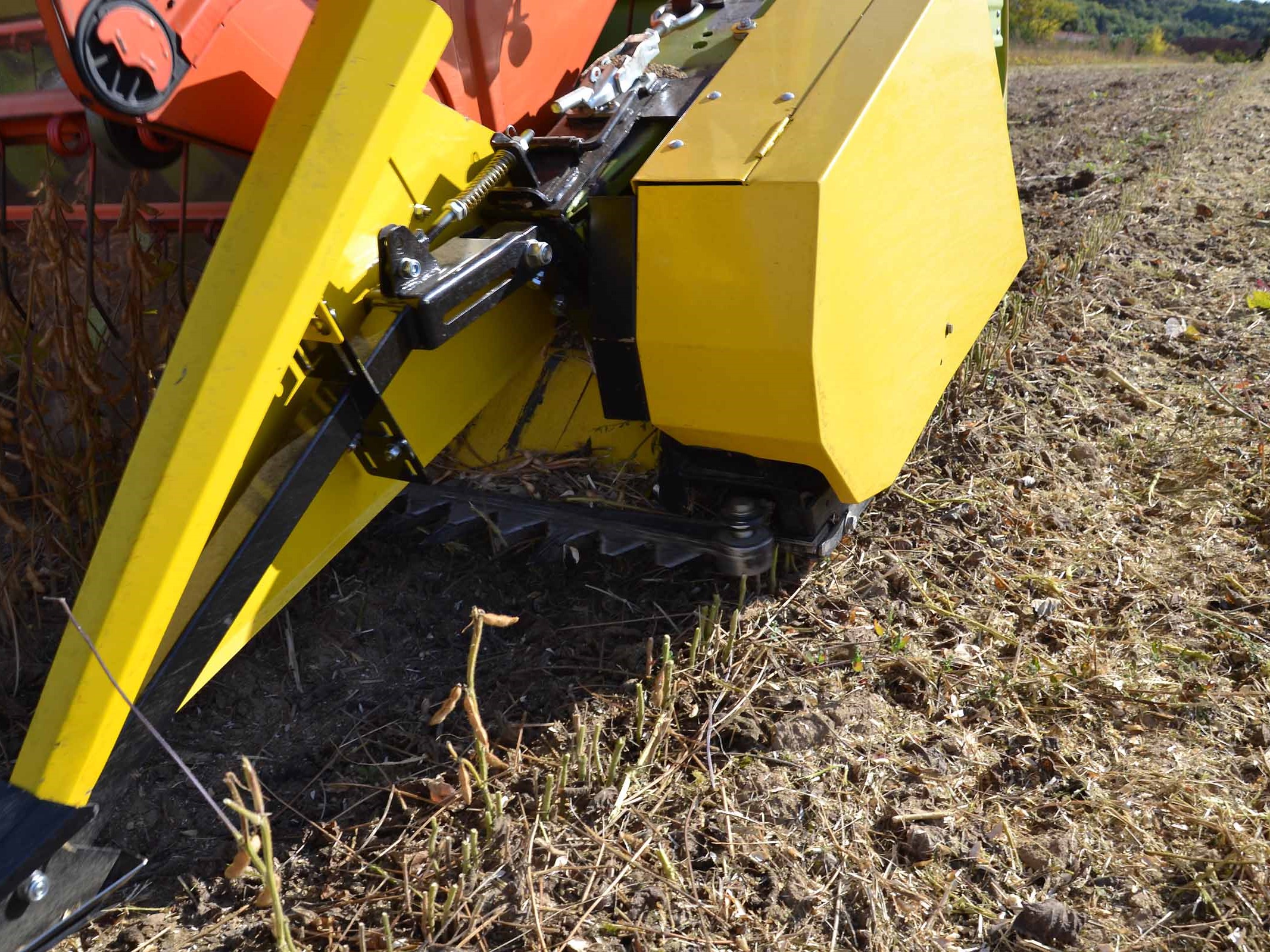

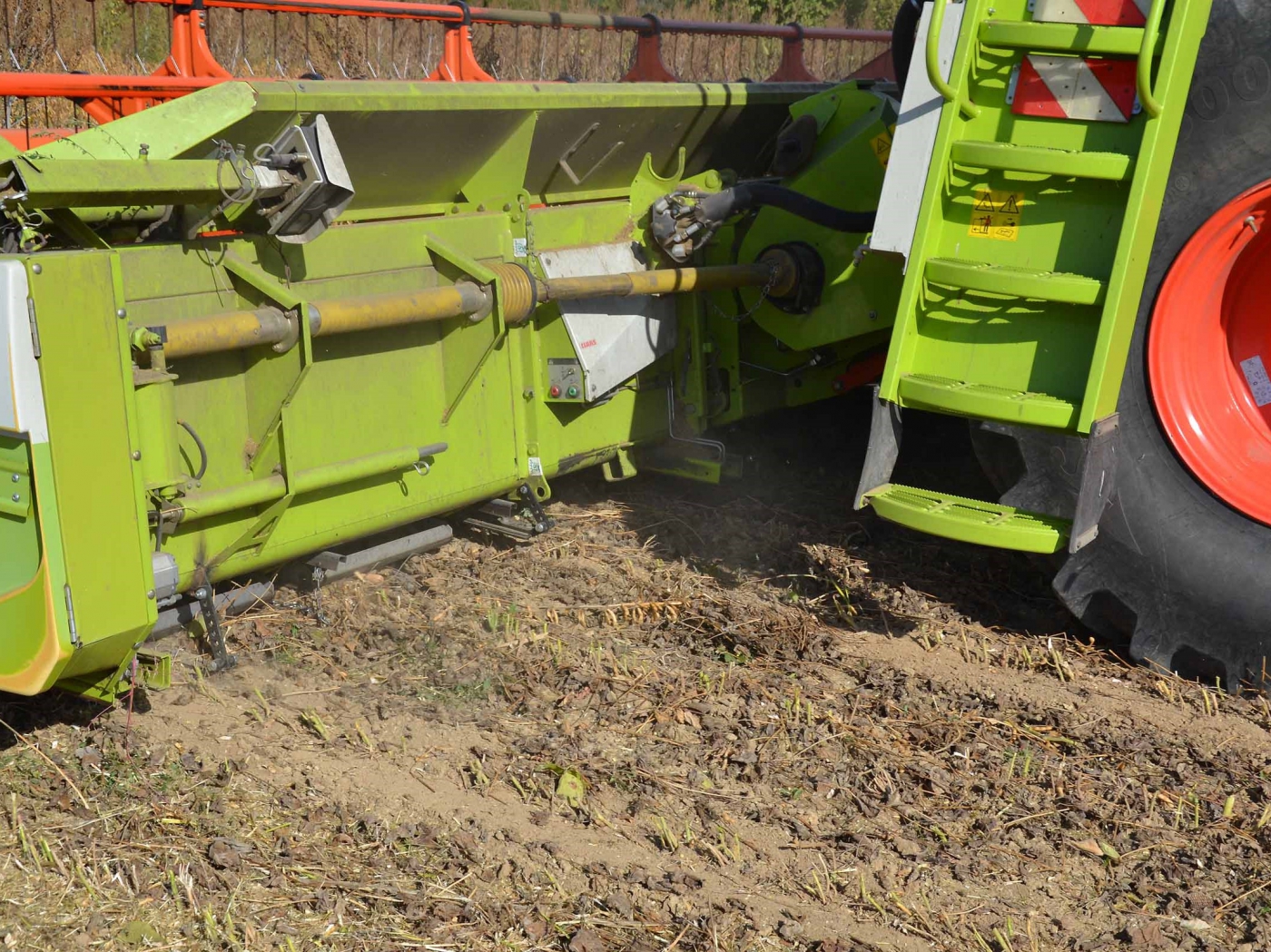

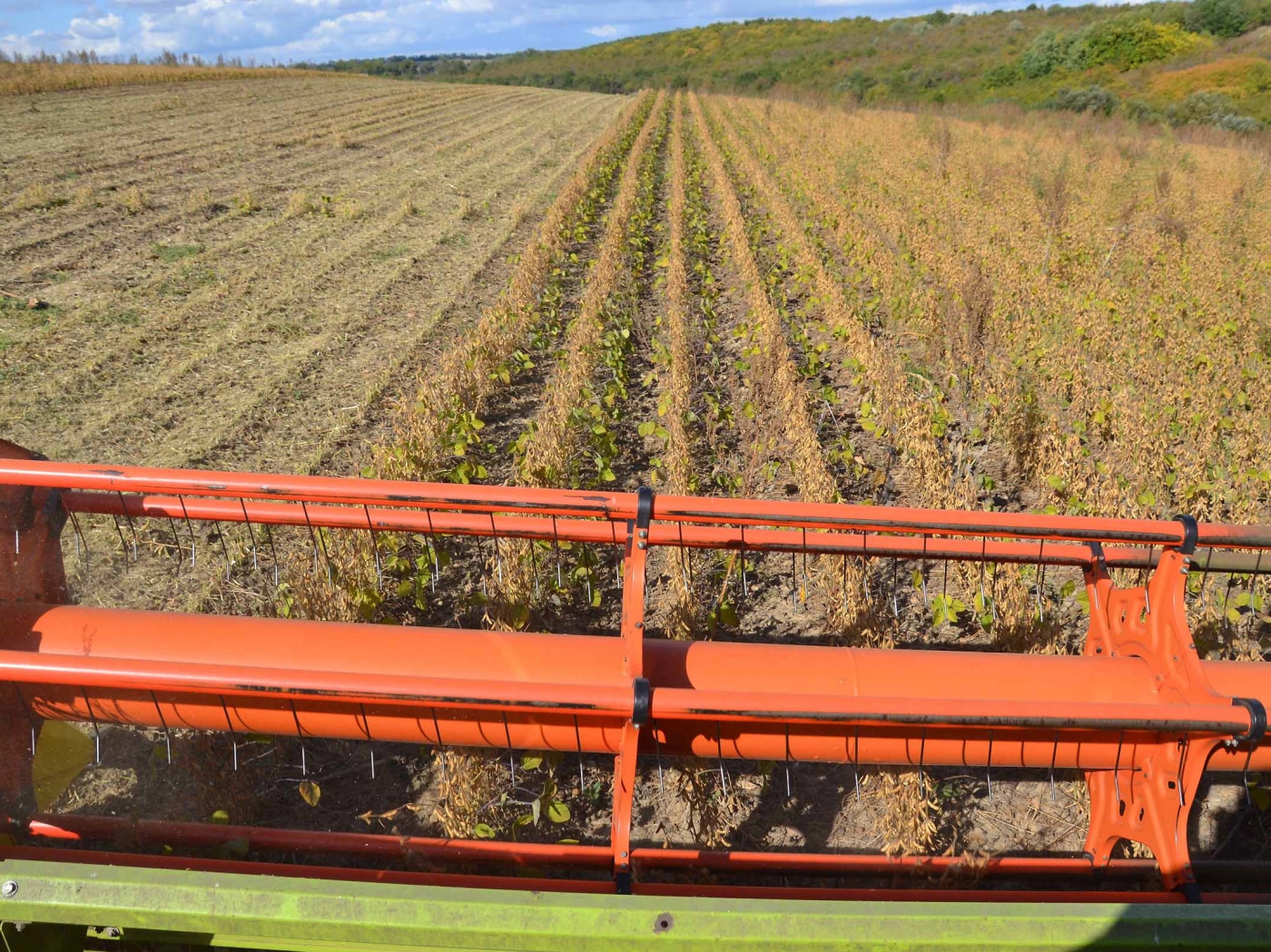

Para demostrar el módulo FLEX, todos usan situaciones extremas. Pero esta imagen muestra un "día de trabajo normal" del módulo flexible con un ancho de trabajo de hasta 7,5 m.

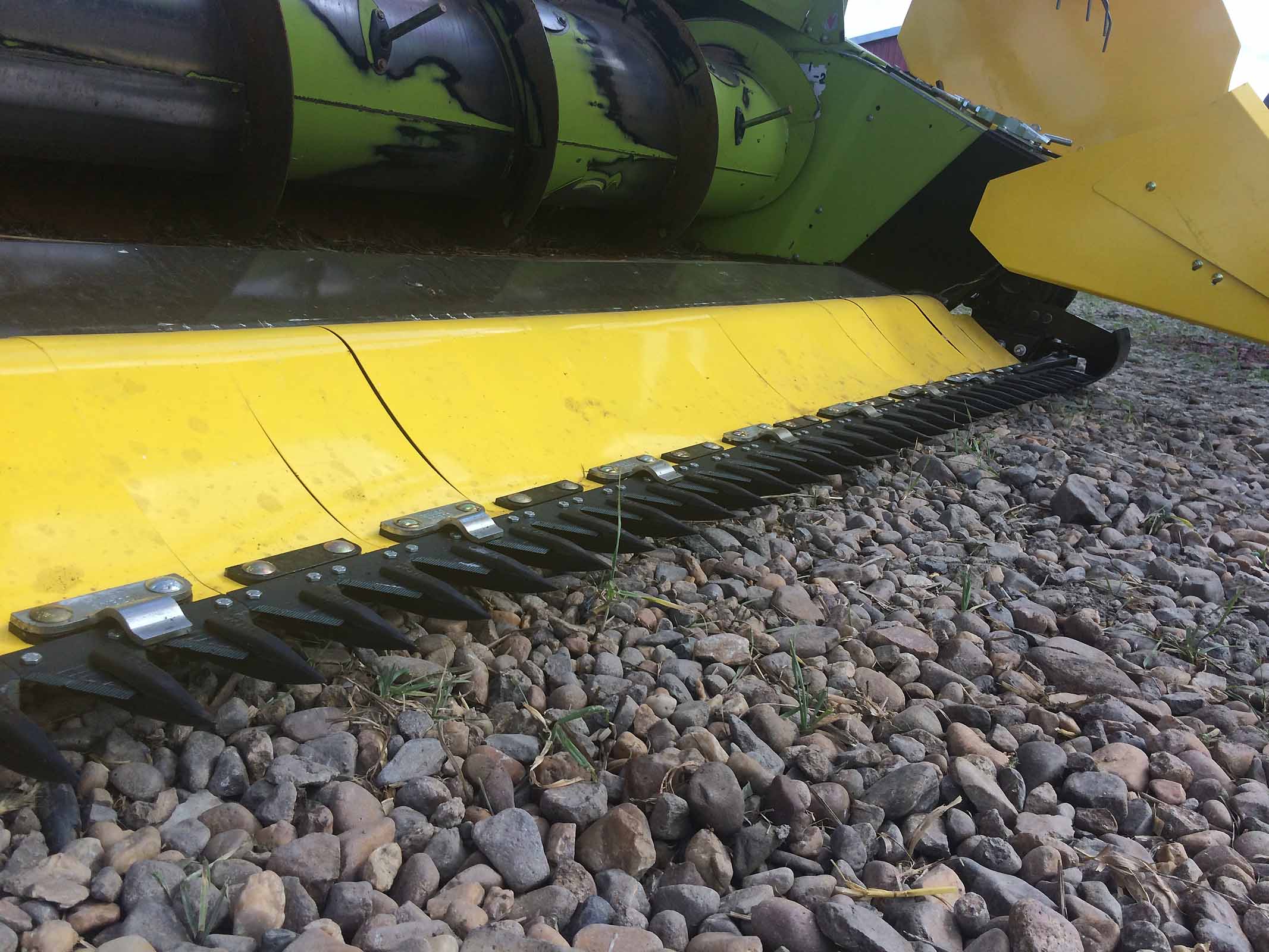

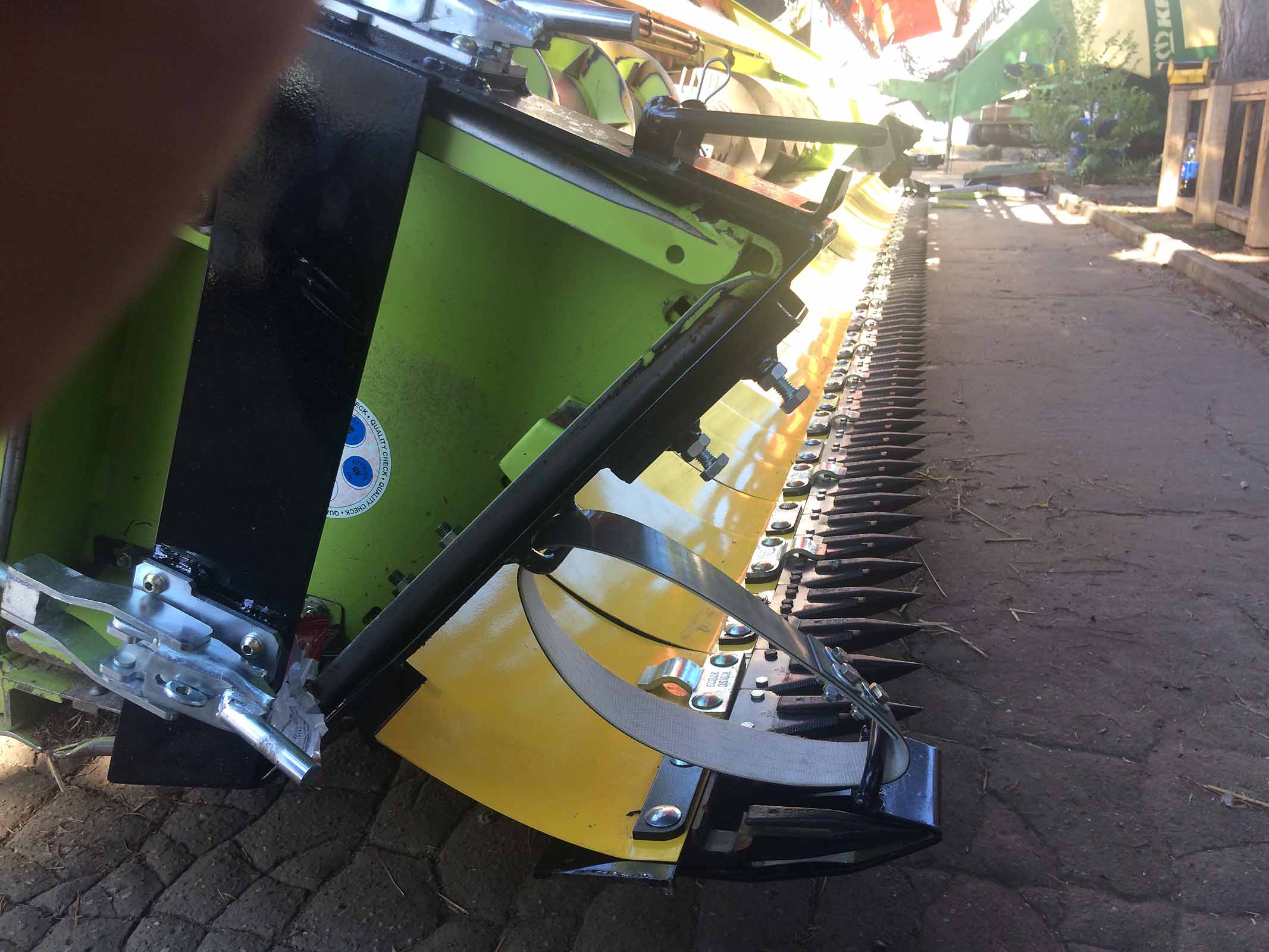

Y de nuevo, la barra de corte con los dedos y las cuchillas BISO. En 2020, ajustaremos las extensiones SojaFLEX con el kit Schumacher como ya se mencionó.
Una situación en la que el cabezal se levantó un poco.
... y la posición del cabezal en esta situación.

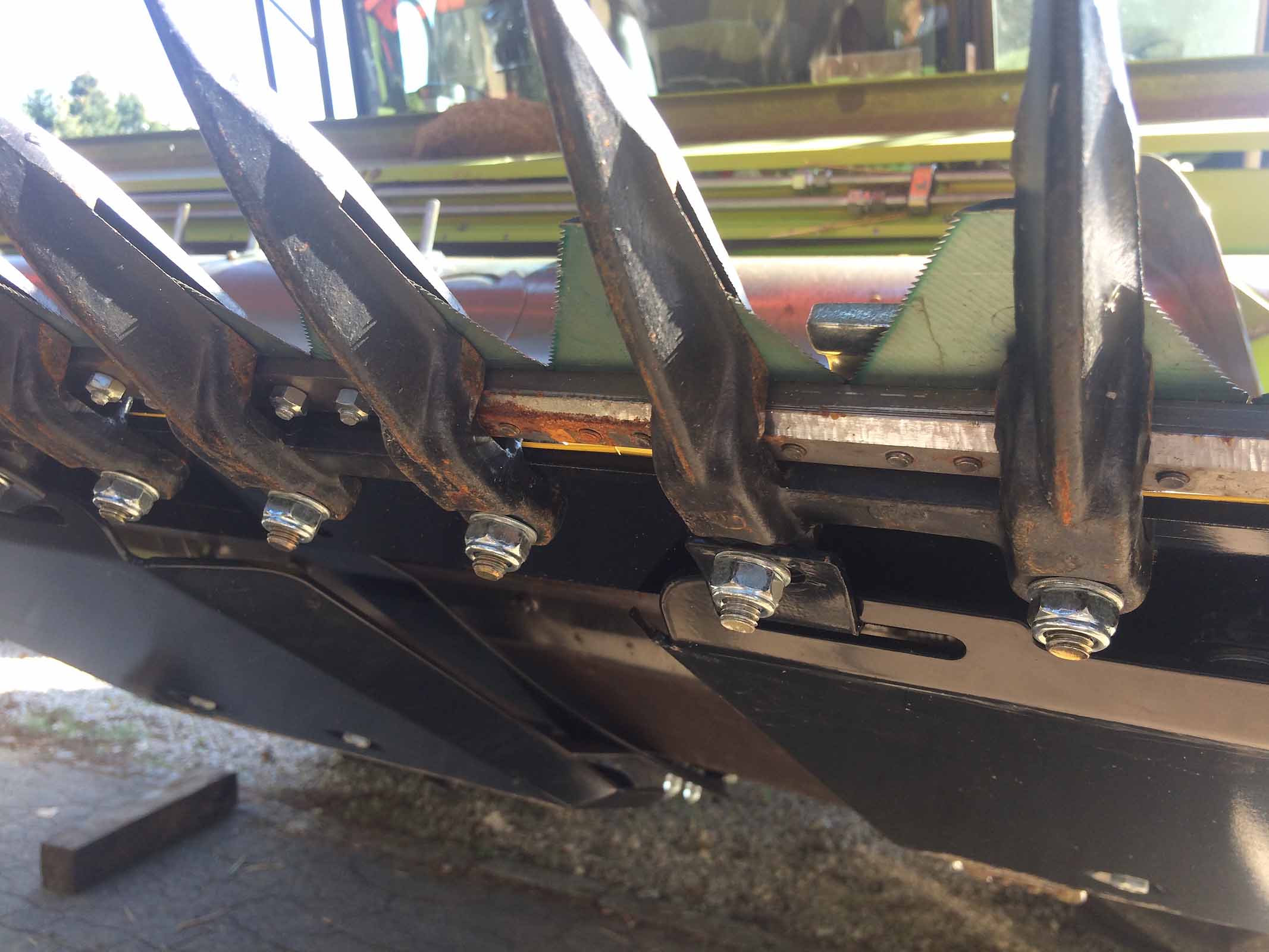

La configuración con dedos dobles BISO. Funciona muy bien, es solo sensible a las piedras.
En BISO SojaFLEX se puede usar los dedos dobles estándar gracias a muchos patines (en cada brazo). Por lo tanto, la carga se transfiere al suelo a través de estos patines y no a través de la forma ancha de los dedos o la forma especial de la barra de corte. Nuestra solución es muy simple y universal desde el punto de vista del servicio.
Y esta es la razón por la cual BISO SojaFLEX hace un trabajo tan bueno en el campo. Es mejor que los cabezales originales con la barra de corte flexibles porque el módulo flexible no es parte del cabezal y está diseñado especialmente para la cosecha de soja.

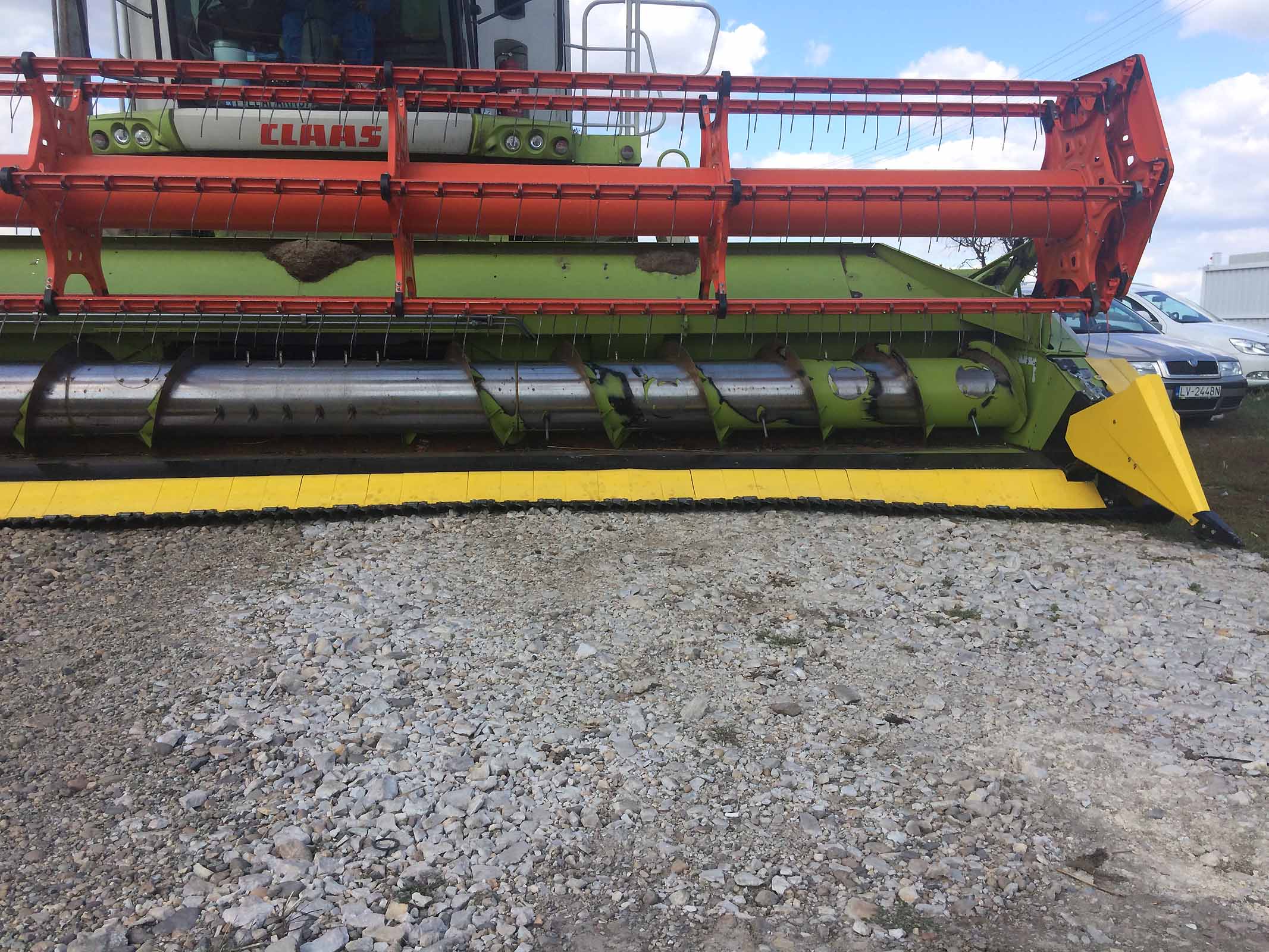

El cabezal de la Claas Lexion está completamente levantado y podemos ver la posición de los patines en el cabezal y es muy importante notar la posición de los dedos dobles.
Aquí podemos ver la posición de los enganches traseros con el mecanismo de ajuste.

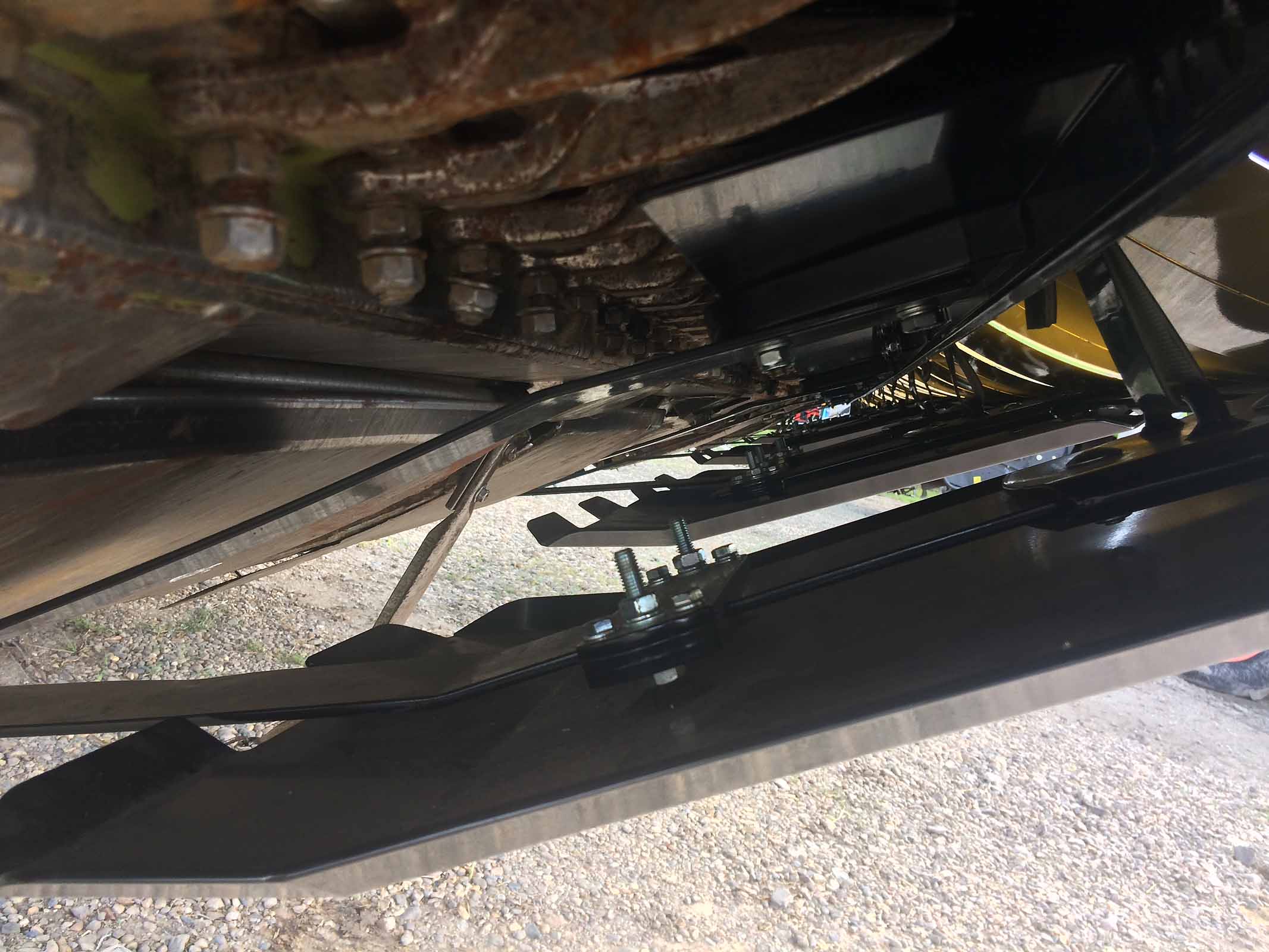

Detalle: lo que hay detrás de los patines.
Detalle del patine.

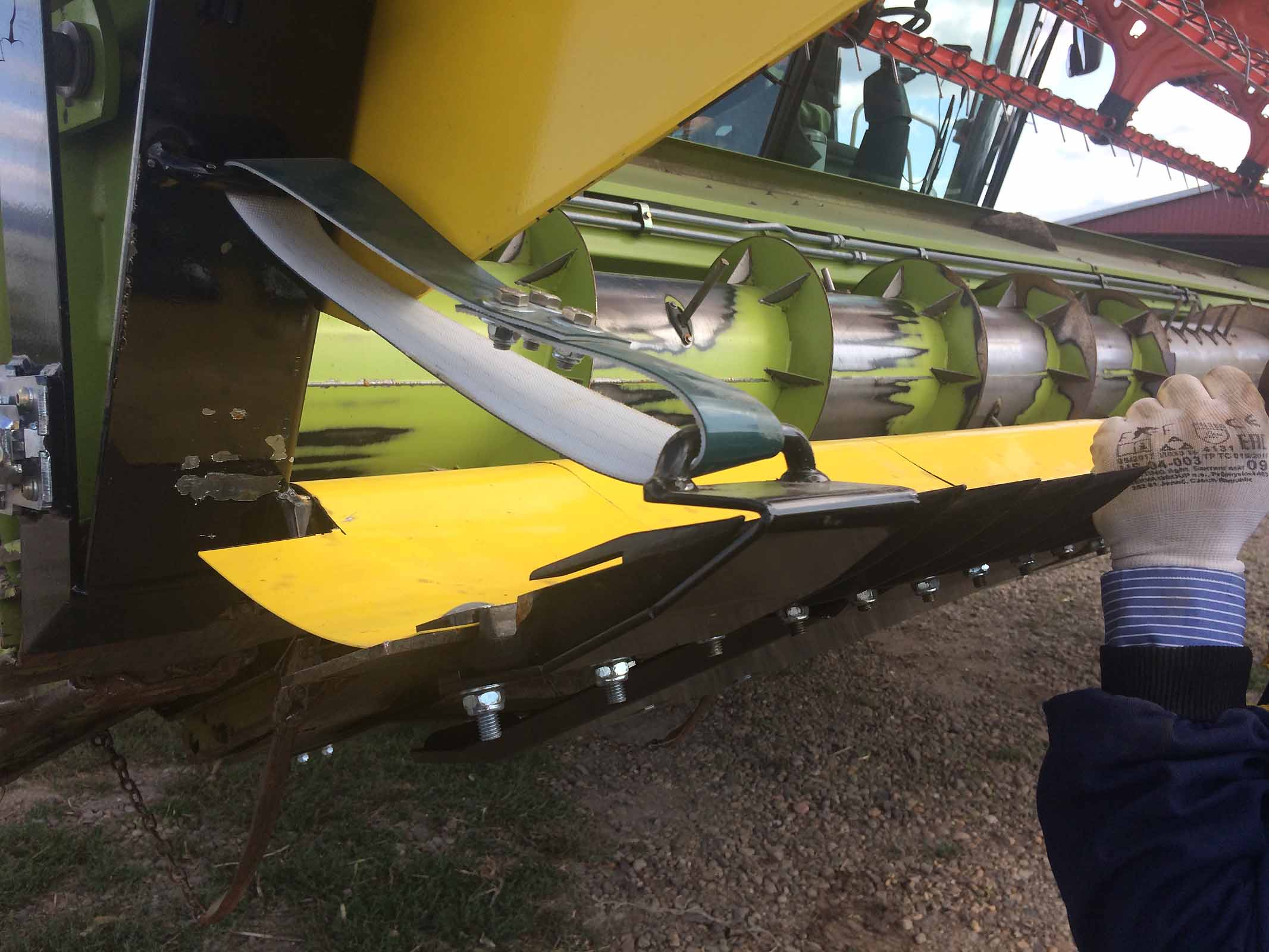

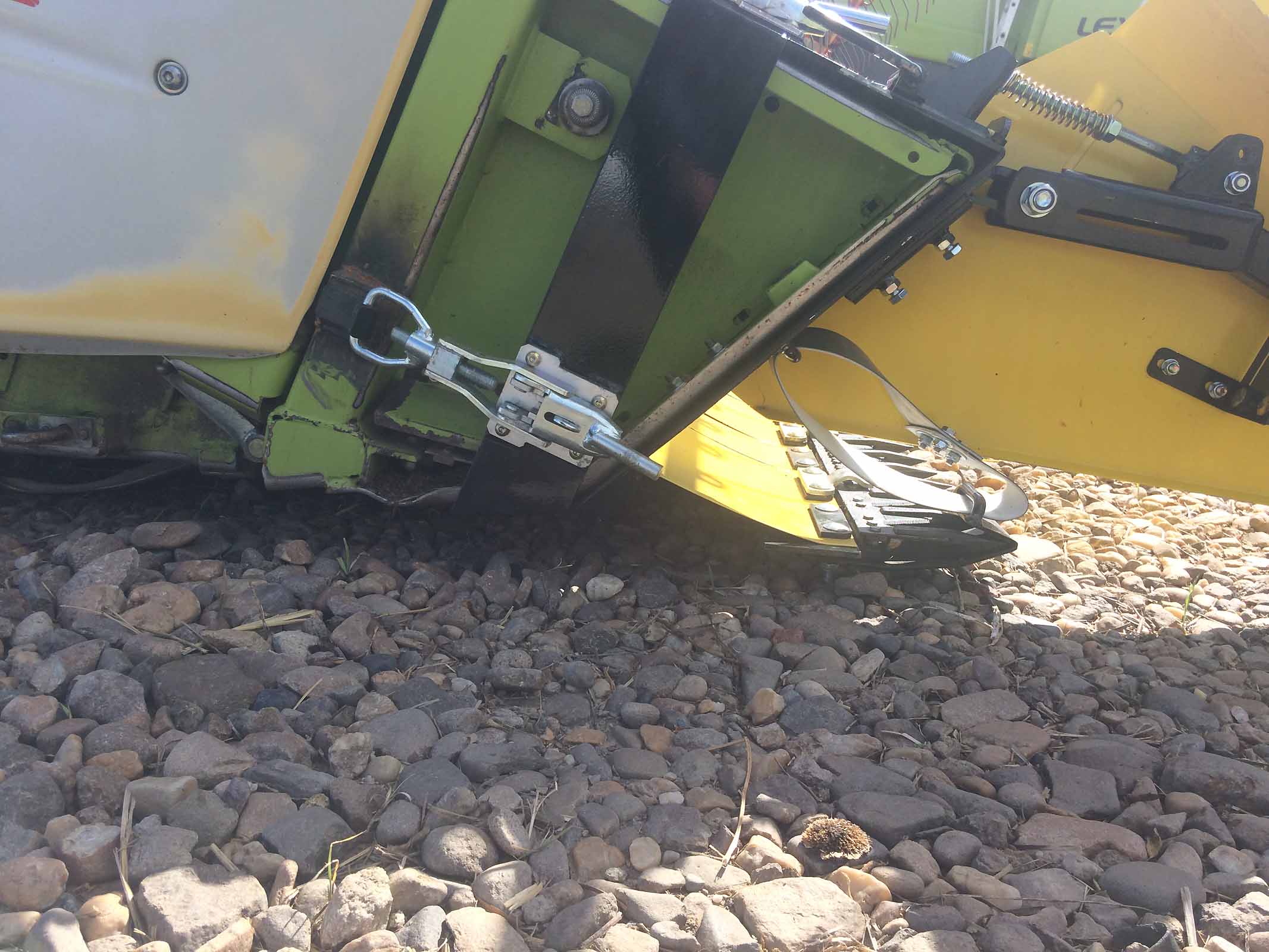

El limitador derecho: una correa y un pequeño patín especial.
Y el movimiento hacia arriba.
El brazo izquierdo detrás de la caja de transmisión: un detalle en el enganche trasero con un engrasador.

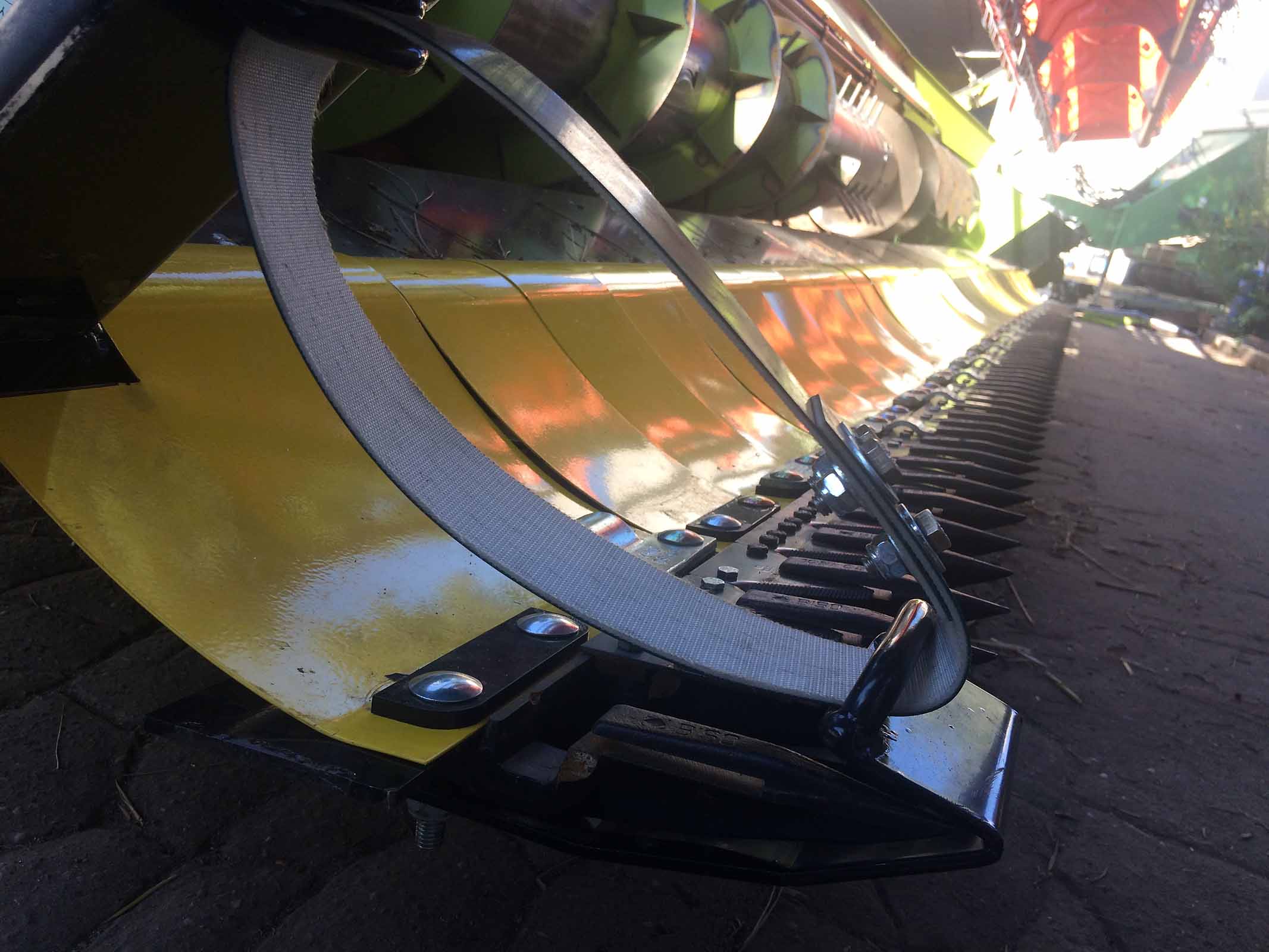

El patín izquierdo en la posición inferior: la correa está activa.
La misma situación.
Y una mirada desde el frente.

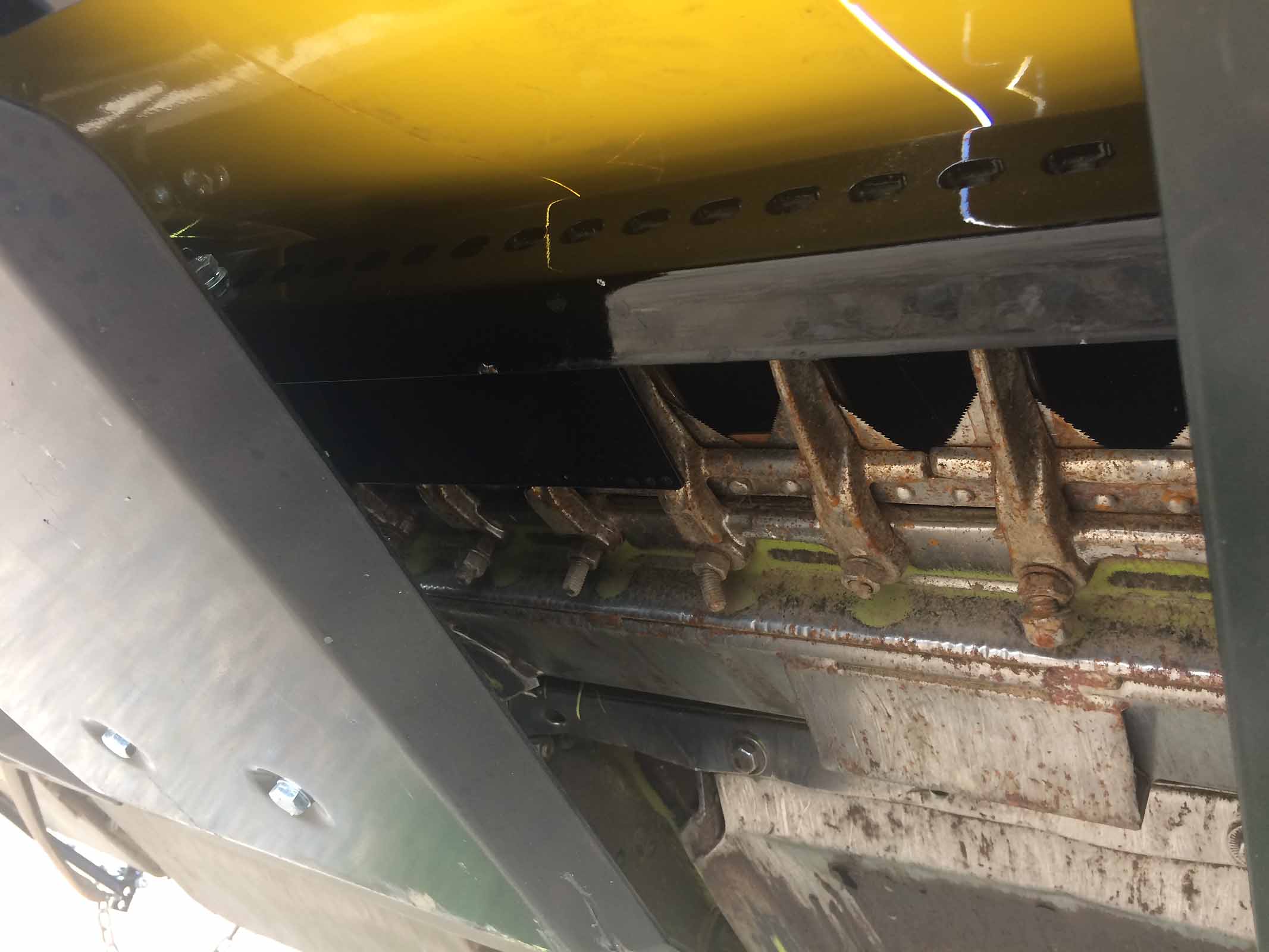

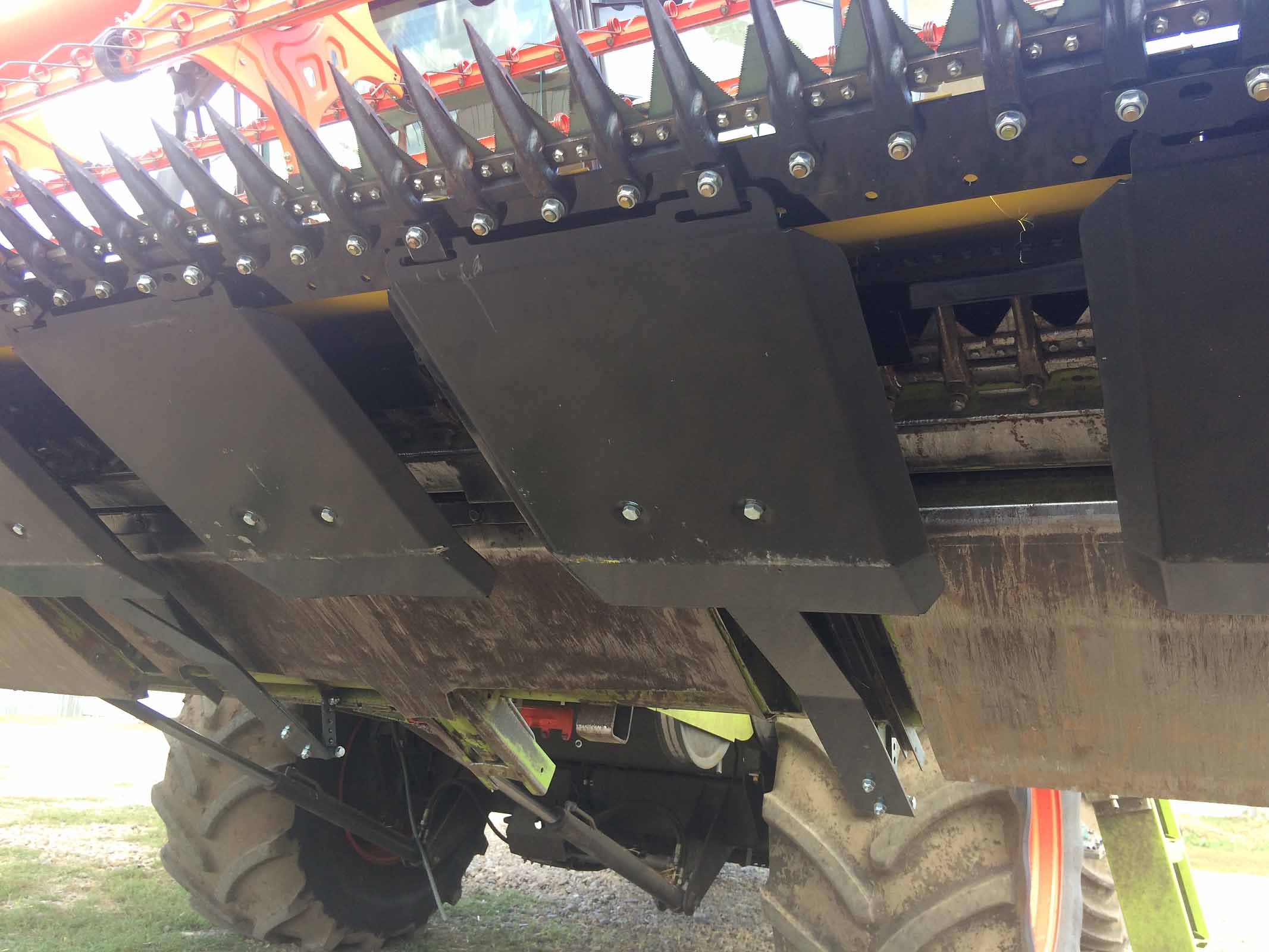

Una vista detrás de las placas sobre los patines.
Y la posición de los patines cuando se levanta el cabezal.
La posición de la caja de trasmisión cuando se levanta el cabezal.

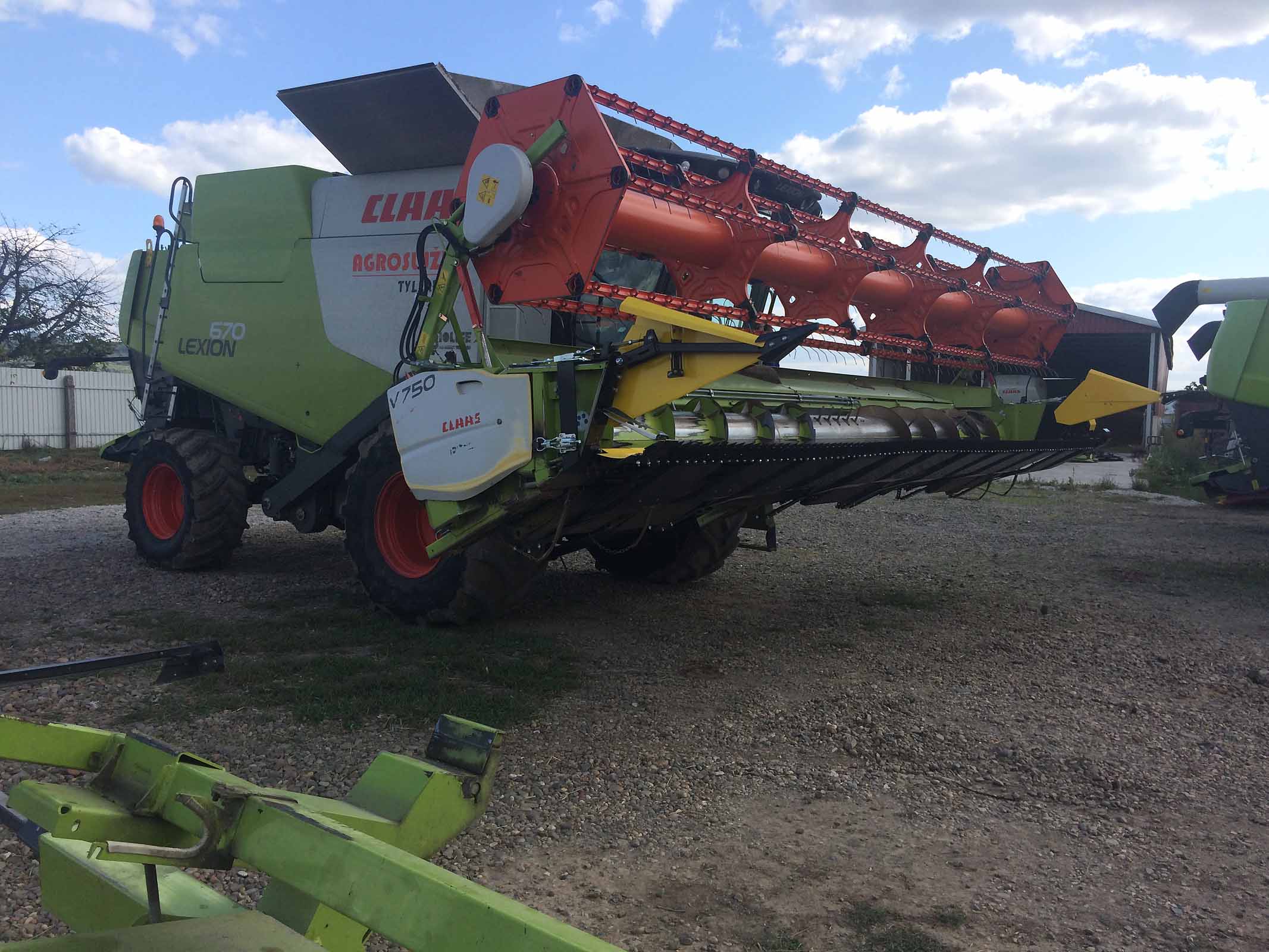

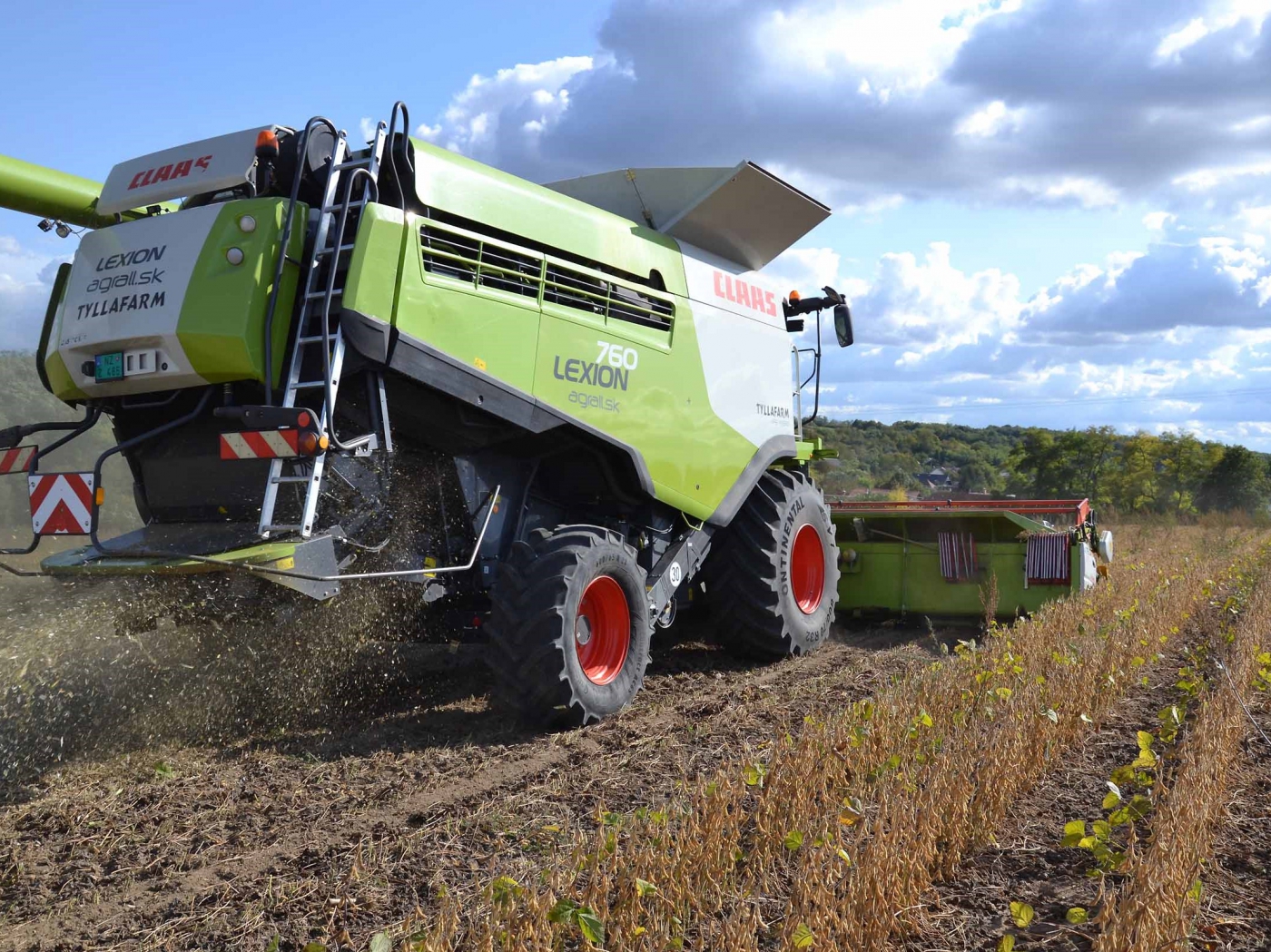

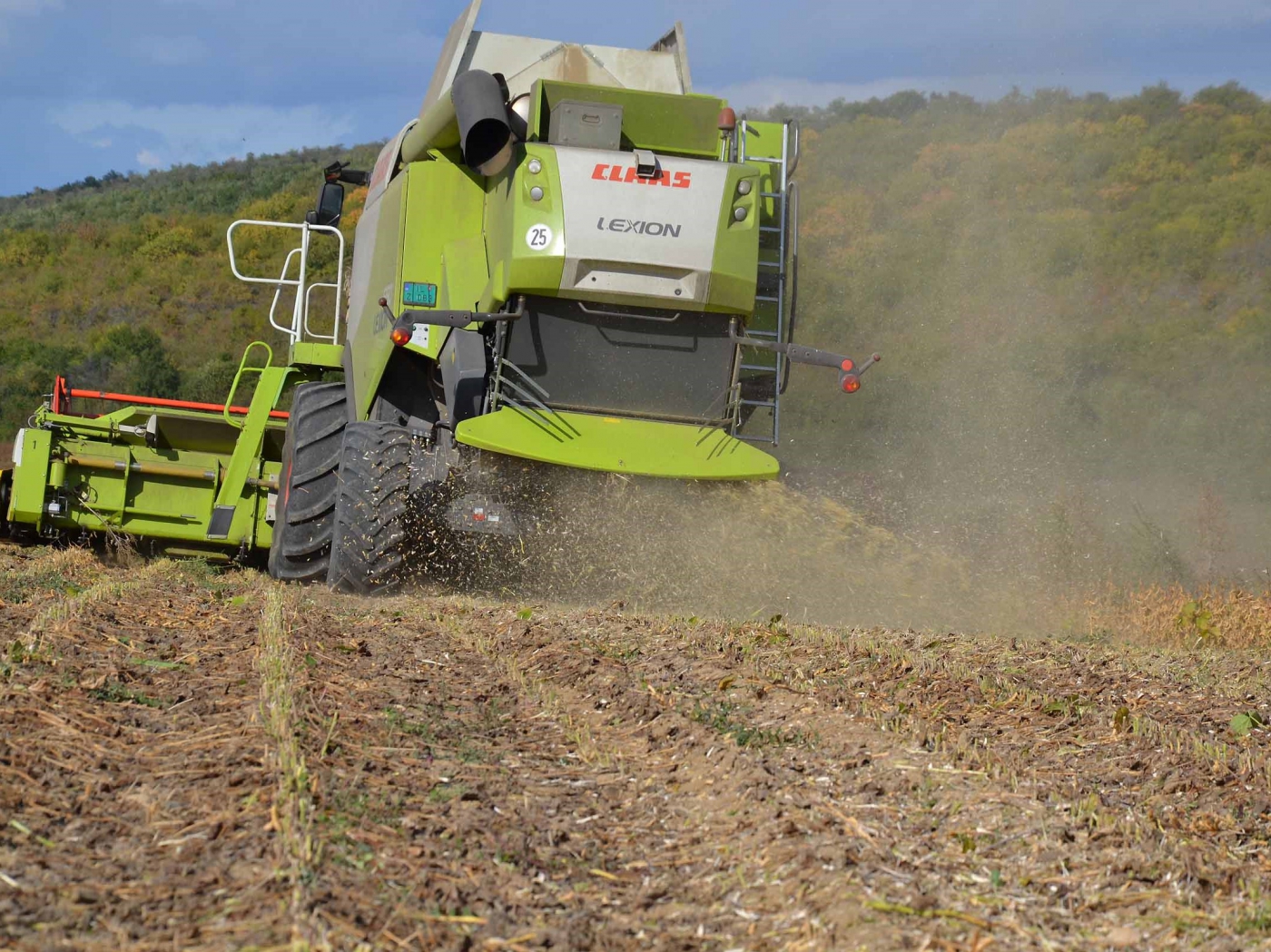

CLAAS Lexion 670 con cabezal vario V750 con extensión Soja FLEX desde BISO.

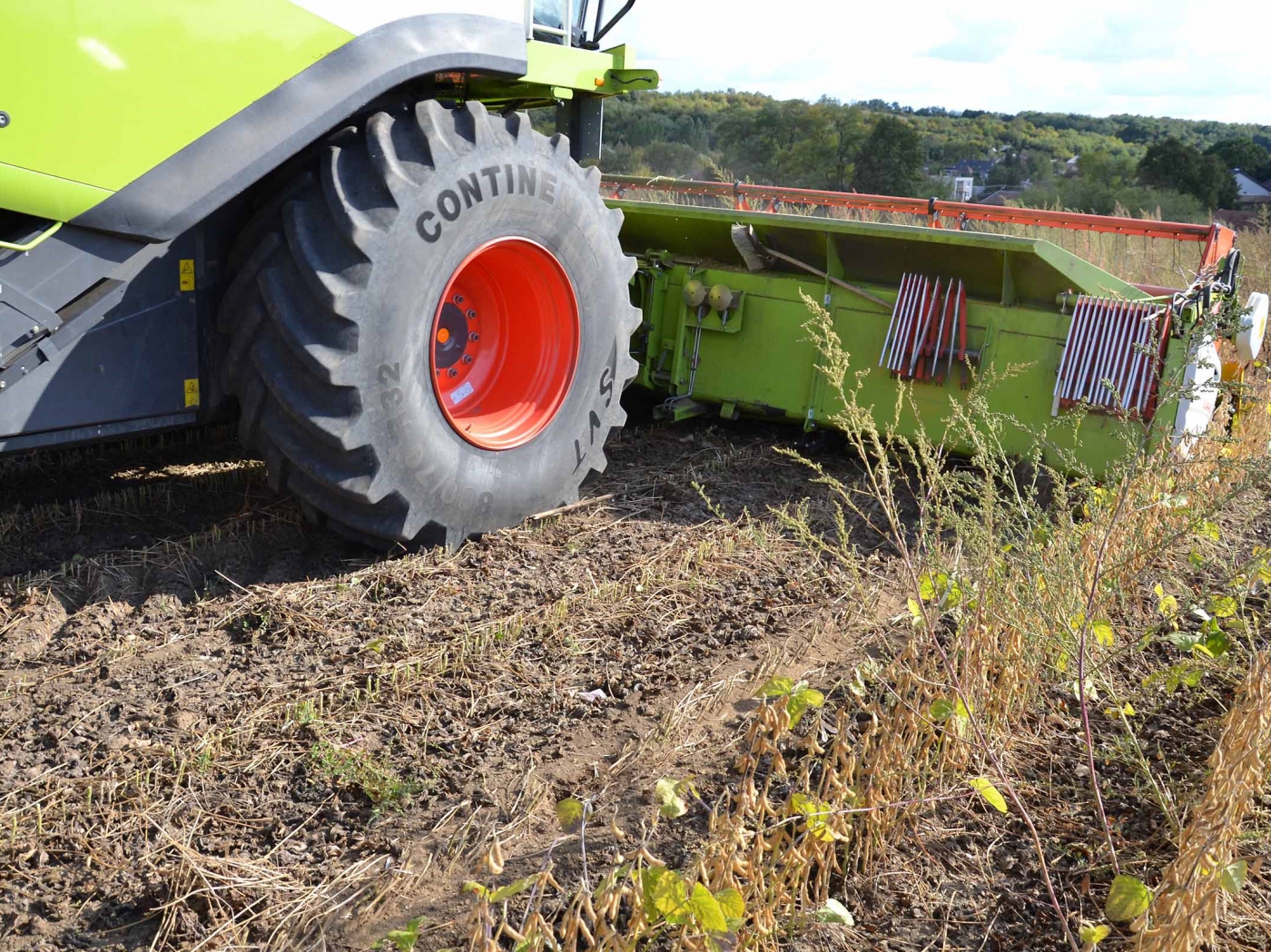

El módulo flexible en acción.
Una vez mas.

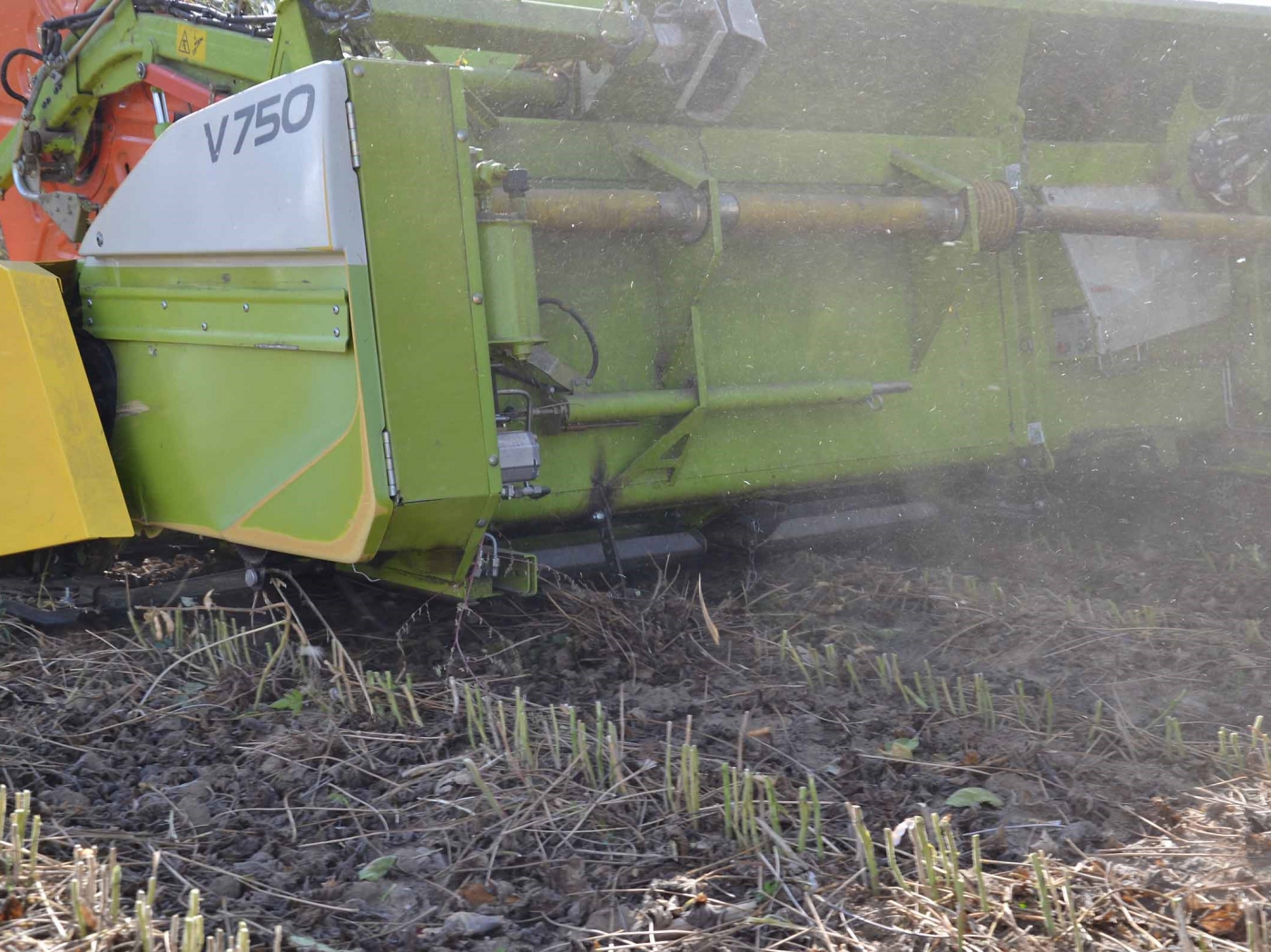

En esta imagen se puede ver muy bien qué tan suave es el módulo flexible en BISO SojaFLEX.

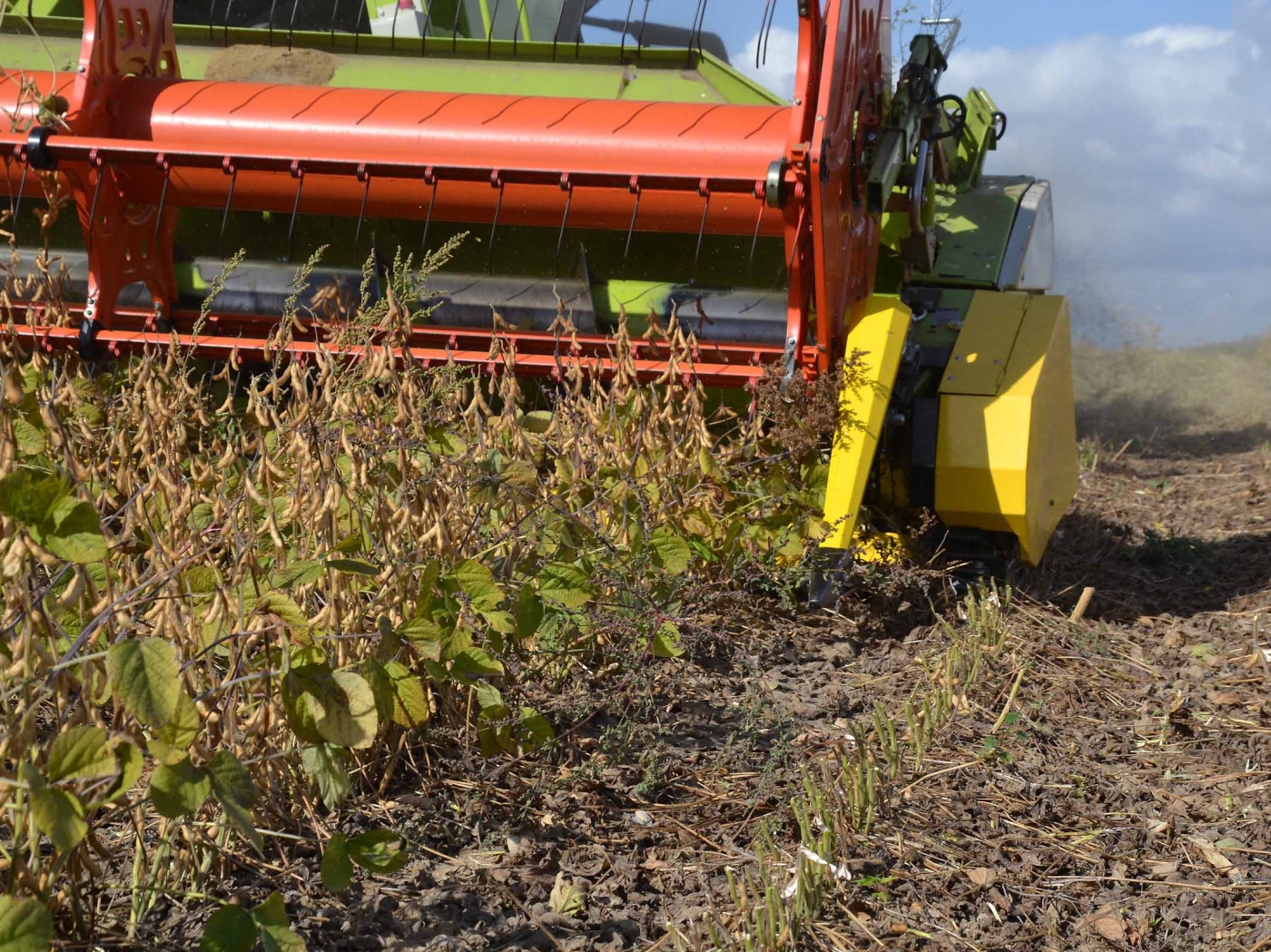

Y el resultado en el campo.

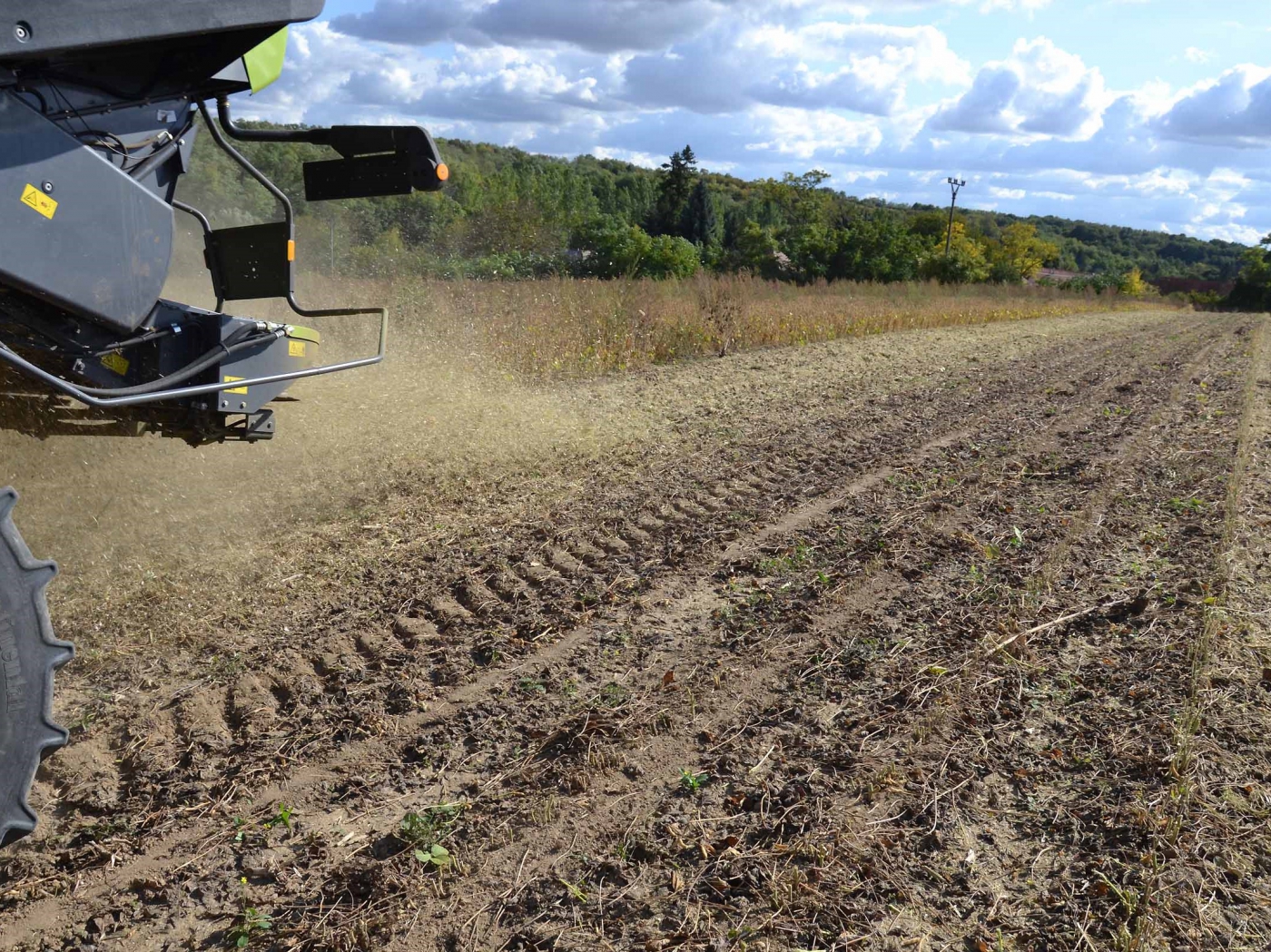

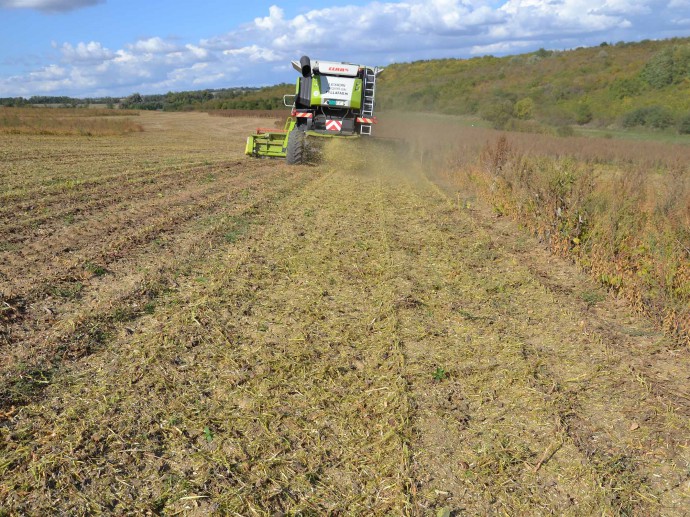

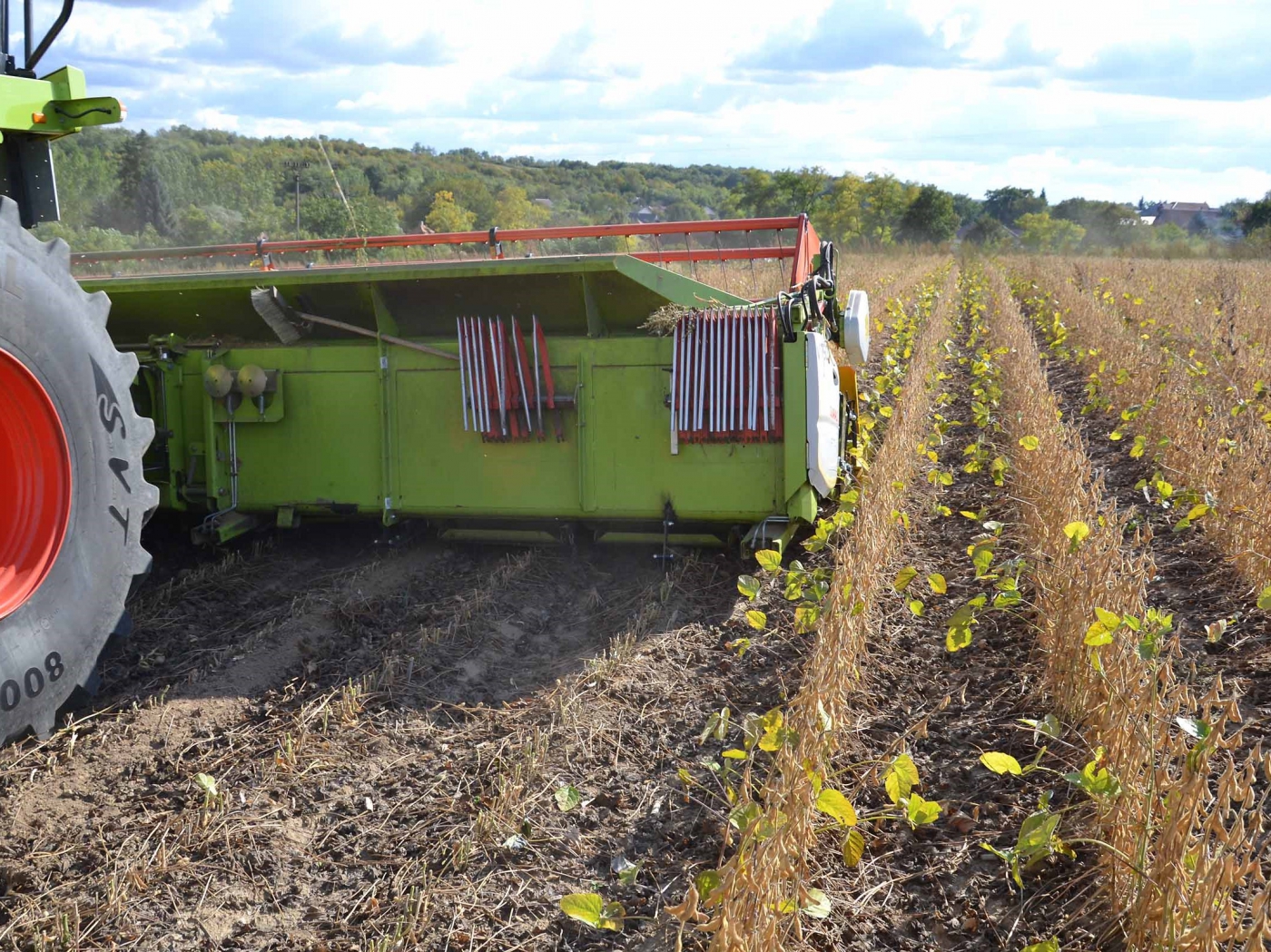

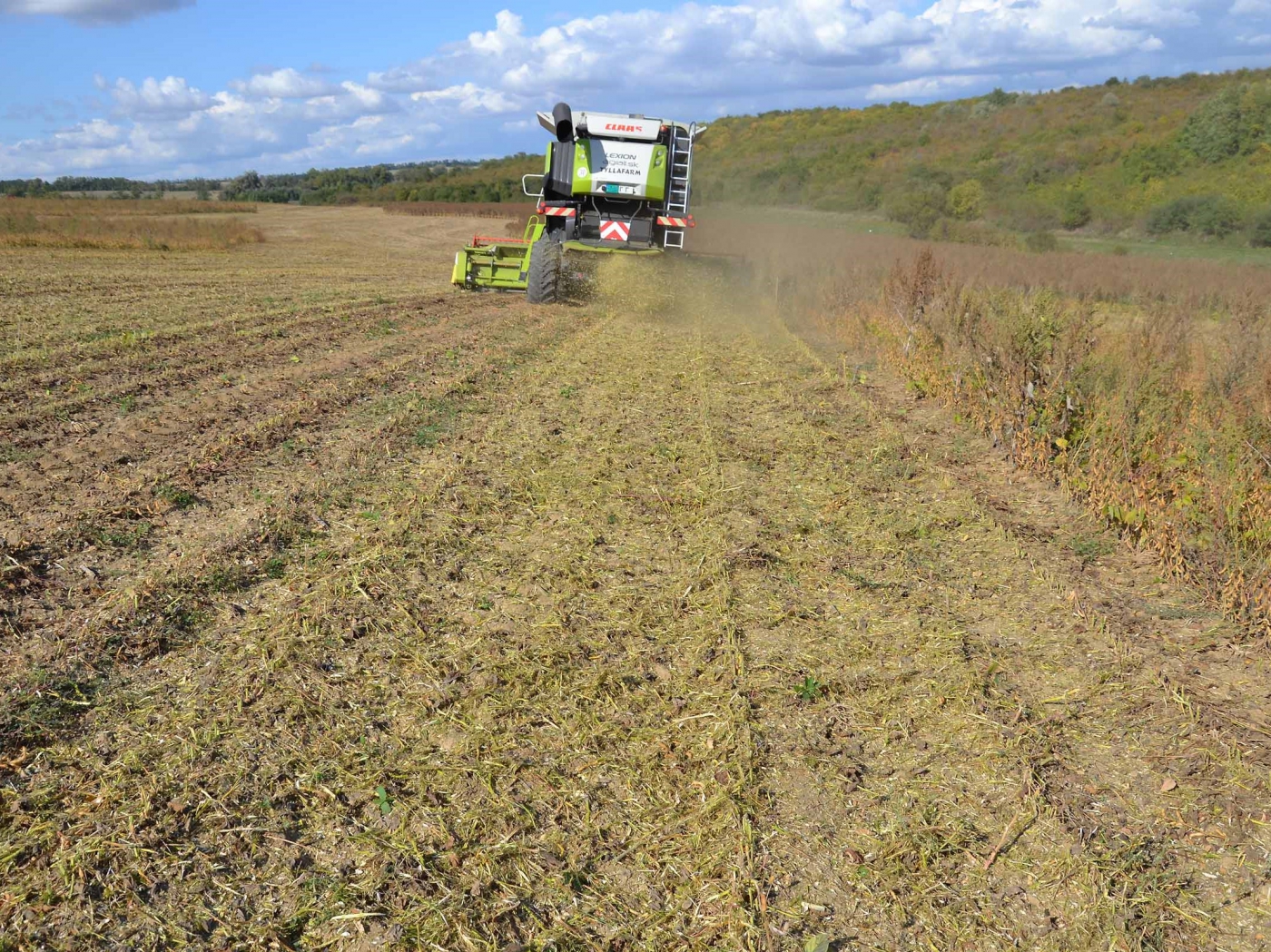

El campo después de la cosecha con nuestra extensión BISO SojaFLEX debería tener este aspecto.
