BISO 3D - LA NUEVA CLASE

Paralelogramo: el mismo ángulo de corte en cualquier situación

Las denominadas barras 2D (bidimensionales) pueden extender la plataforma de corte (sistema VARO) y pueden equiparse con un sistema de corte FLEXIBLE como nuestro BISO CropRanger VX Trendline Light FLEX. Sin embargo, el sistema de barra flexible no garantiza un ángulo de corte constante de las cuchillas y los dientes cuando se adapta al suelo. Cuando el corte flexiona hacia abajo, los dientes y las cuchillas se inclinan a su vez en la misma dirección, mientras que la parte que se eleva se comporta de manera opuesta. Este comportamiento de la cuchilla afecta negativamente a la capacidad de corte y también puede provocar que los dientes se hundan en el suelo con los efectos que podemos imaginar.

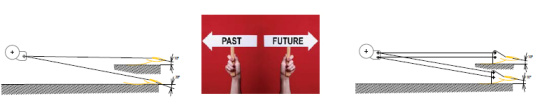

En el diagrama de la izquierda vemos la solución actualmente en el mercado, el "pasado". En el diagrama de la derecha vemos el "futuro". El nuevo sistema de paralelogramo propuesto por BISO está patentado y permite mantener el ángulo de corte sin cambios independientemente de la flexión del corte. Esta solución es óptima en la cosecha de soja, pero también en la cosecha de trigo y cebada de alto rendimiento y en condiciones de productos acostados.

Entramos en una nueva generación de cabezales

Con solo 5 kg de presión sobre el suelo, la sección FLEXIBLE del corte se levanta del suelo manteniendo el mismo ángulo que los dientes del corte. Los sistemas flexibles “pasivos” no pueden alcanzar estos valores y por eso hemos decidido equipar nuestra barra con un sistema de suspensión neumática con movimiento inteligente de la cuchilla de corte FLEXIBLE y sistema a paralelogramos. El corazón del sistema reside en el sistema patentado de sensores instalados en cada paralelogramo de la cuchilla de corte. Esto significa que cada paralelogramo tiene un funcionamiento autónomo y completamente automático. El sistema trabaja con presión de 2 a 50Kg. Definimos este sistema como 3D (tridimensional) ya que la cuchilla de corte se puede trasladar con respecto al sinfín gracias al sistema VARIO, el módulo FLEXIBLE permite que la cuchilla se adapte verticalmente al suelo y la compensación hidráulica del ángulo de corte permite cambiar la Incidencia de todo el cabezal.

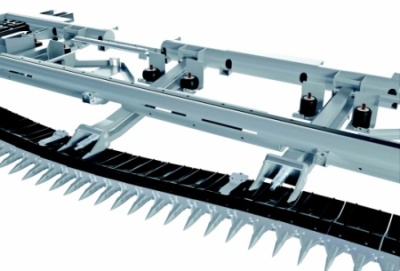

Paralelogramos en la práctica. Para la barra de corte BISO VARIOFLEX AIR i hemos decidido utilizar un sistema de suspensión neumática de los paralelogramos y sensores de presión sobre el suelo regulables de 0 a 50Kg. Los sistemas flexibles disponibles en el mercado hoy en día requieren presiones sobre el suelo de alrededor de 80 kg para funcionar.

3D: no solo para la soja

Las solicitudes de los clientes son bastante claras y esto nos empujó hacia la realización de la barra 3D. Quieren un solo cabezal capaz de adaptarse a los diferentes productos sembrados y las condiciones ambientales más dispares y, sobre todo, quieren un sistema de corte flexible para anchos superiores a 9 metros. De hecho, las barras de corte flexibles no solo son necesarias para la cosecha de soja, sino también para cereales y otras legumbres.

No olvidemos la torsión ejercida sobre la transmisión.

En la cosecha de soja, la vida útil de un buen sistema de corte puede no llegar a las 50 hectáreas si el sistema siempre funciona en contacto con el suelo, especialmente si es arenoso. Otro factor que incide en la duración del sistema de corte es la torsión que ejercen sobre él los sistemas flexibles tradicionales que no pueden mantener un ángulo de corte constante. Este efecto de torsión se refleja en la transmisión (caja de trasmisión y cardán) y finalmente en el consumo de combustible. En el sistema de paralelogramo BISO 3D se elimina por completo este problema, ya que el corte se somete a tensión solo al doblar y no al girar. Otro elemento importante es la velocidad de movimiento de las cuchillas pero de esto hablaremos más adelante.

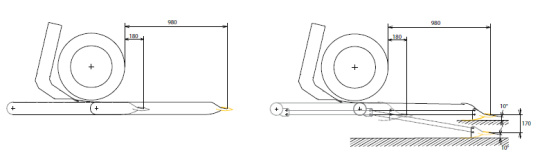

Diagrama del sistema de paralelogramo patentado por BISO. La imagen de la izquierda muestra el sistema utilizado en la barra BISO CropRanger VX y Ultralight, mientras que la imagen de la derecha muestra la solución utilizada en la barra BISO 3D VARIOFLEX AIR i. En las imágenes también se puede apreciar la extensión del sistema VARIO desde 180 mm del sinfin de alimentación hasta 980 mm. Estos valores permiten que la barra asegure una excelente alimentación al sinfín incluso para productos de paja muy corta, así como con semillas de colza con vegetación muy alta.
